Разновидности и размеры стальных заклепок

Разновидности заклепок

В общем случае заклепка представляет собой металлический цилиндр разной длины и диаметра. Выделяется 2 основных вида — монолитные (цельные) и трубчатые (пистоны) клепки. Цельнометаллические имеют вид отрезка проволоки или прутика. Пистоны имеют форму трубки, т.е. внутри у них есть канал, не заполненный металлом. До недавнего времени цельные клепки считались классическими и являлись единственным видом клепок. Сейчас в основном используются пистоны, так как позволяют механизировать процесс. Классические применяются только при ручном способе расплющивания шляпок.

В свою очередь, пистоны подразделяются на следующие типы: вытяжные и гаечные клепки. Вытяжные имеют форму трубки, с одной стороны которой выполнена расширенная головка. Во внутренний канал цилиндра такого устройства вводится стержень (пуансон) с расширенной головкой на одном конце. Пуансон вставляется со стороны, противоположной головке, и после пропускания через отверстие образует вторую головку.

На внутреннем канале гаечной заклепки выполняется резьба приблизительно на половине длины клепки, предназначенная для последующего завертывания в нее винта (болта). На конце клепки без резьбы изготавливается расширенная головка. Участок клепки, где отсутствует резьба, является деформационной зоной. Для установки гаечных заклепок применяется специальный тип заклепочника. Экземпляры с резьбой помимо цилиндрической формы могут быть выполнены в виде шестигранника.

Заклепки различаются по материалу, из которого они сделаны. Наибольшее распространение находят экземпляры из алюминия или его сплавов из-за его мягкости и пластичности. Для соединений с повышенной прочностью применяются стальные заклепки. Установка таких заклепок требует значительных усилий для расплющивания головок. В отдельных случаях находят применение заклепки из медных сплавов — латуни, бронзы.

Особенности работы с инструментом

Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:

Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник.
В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной.
Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку

Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться.
Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала.
Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа.
После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно. Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Как извлечь заклепку

В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.

Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.

Нюансы монтажа

Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки. К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм

После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт

К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.

Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.

https://youtube.com/watch?v=N7tjWpsqOc0

Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.

Описание и принцип работы

Устройство всех разновидностей клепальников похоже, различным может быть лишь привод инструмента (электрический, пневматический или механический). Не исключение и ручной заклепочник. Главный принцип действия инструмента – соединение с помощью полой заклепки элементов конструкции путем сминания одного ее конца.

Согласно ГОСТ, заклепки бывают нескольких стандартных типов, отличающихся диаметром и длиной

Для качественного соединения важно сочетание длины и диаметра расходника, естественно, чем больше диаметр, тем толще стенки гильзы и, соответственно, надежнее соединение. Длина так же важна, от нее зависит, насколько толстые материалы можно соединить

Работает ручной заклепочник следующим образом: через вставленную в отверстие заклепку при помощи системы рычагов, нажимая на рукоятки, протягиваем стальной штырь с утолщением на конце. Благодаря этому полая трубка заклепки развальцовывается и скрепляет материал. Остаток штыря обламывается.

Иногда при больших длине и диаметре заклепки требуется достаточно большое усилие, для этого ручной заклепочник снабжен длинными рукоятками и системой рычагов, позволяющими распределить усилие. Если материал самого инструмента недостаточно прочен, нагрузки могут приводить к его износу, ремонт возможен далеко не всегда. Так как разные компании выпускают далеко не одинаковые клепальники, найти подходящие запчасти бывает дороже приобретения нового инструмента.

Наиболее распространенный вид ручного вытяжного заклепочника, получивший наименование «пистолет», устроен достаточно просто. Он имеет две рукояти. Одна подвижная, передающая усилие на механизм, вторая неподвижно соединена с корпусом инструмента. Именно к ней крепятся элементы храпового механизма, протягивающие и обламывающие штырь заклепки, в нее с помощью резьбы устанавливаются головки под соответствующий диаметр штыря заклепки.

Назначение

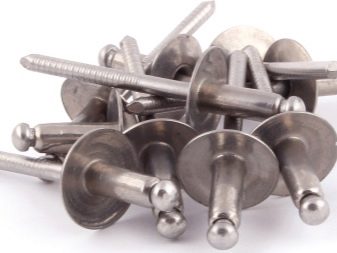

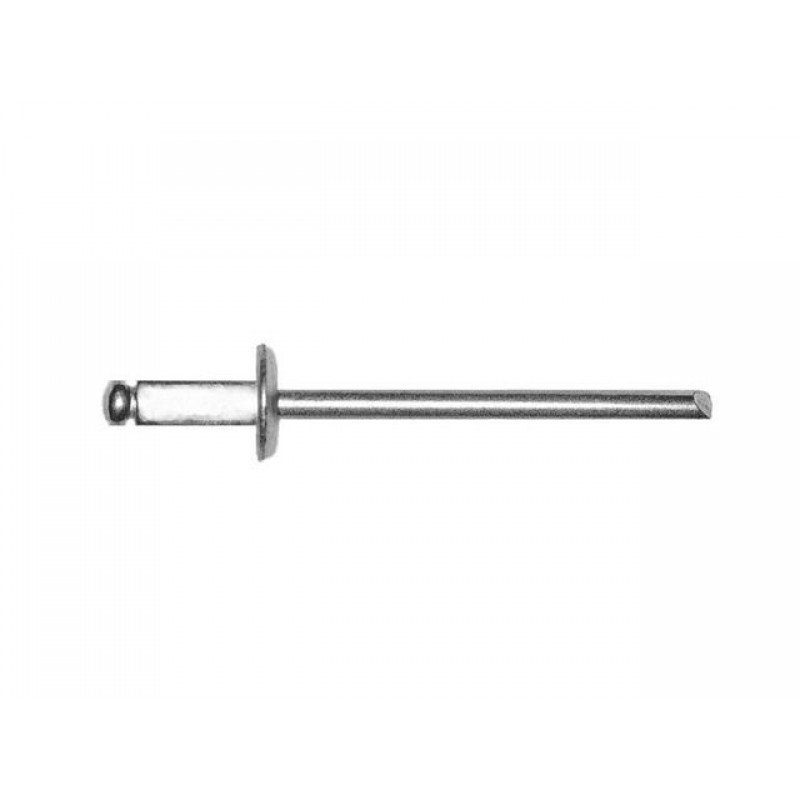

Вытяжные заклёпки служат для соединения листового материала и требуют наличия доступа к рабочей поверхности только с одной из сторон. В этом заключается одно из главных их отличий от традиционных «молотковых» моделей. Монтаж заклёпок производится в просверленное отверстие при помощи специального инструмента, который может быть как ручным, так и пневмоэлектрическим. Соединения, выполненные при помощи вытяжных заклёпок, являются очень прочными и долговечными. Кроме того, детали легко монтируются и отличаются высокой устойчивостью к агрессивному воздействию химических веществ, высоких температур и влажности.

Благодаря универсальности и надёжности, сфера применения вытяжных заклёпок достаточно обширна. Детали активно применяются в судо-, авиа- и машиностроении, текстильной промышленности и строительстве. При работах на объектах повышенной опасности заклёпки выступают в качестве альтернативы сварочным соединениям. Кроме того, заклёпки широко используют при ремонте частей и механизмов в труднодоступных местах и на пожароопасных объектах. Помимо соединения элементов из чёрных и цветных металлов, вытяжные заклёпки способны соединять пластик и текстиль в любых сочетаниях. Это позволяет широко использовать их в электротехнических работах и активно применять при изготовлении одежды, текстильных товаров народного потребления и резервуаров.

Обзор видов

Развитие ручных механических заклепочников шло по нескольким основным направлениям, общим оставалась необходимость приложения физических усилий на силовой механизм для формирования прочного соединения.

По используемому виду заклепок

Эволюция заклепочников шла параллельно с эволюцией заклепок, это привело к появлению принципиально различных инструментов. Традиционно заклепки изготавливаются из стали, меди или алюминия. Применение различных металлов требует разных усилий и разной конструкции клепальников. Соединение простыми медными или алюминиевыми заклепками можно было производить при помощи молотка, то же можно было проделать и со стальными заклепками. Однако в условиях домашней мастерской или гаража нередко такая, на первый взгляд простая операция, оказывалась почти неосуществимой.

Другое дело – применение стальных вытяжных заклепок. Для вытяжных заклепок вполне достаточно ручного механического заклепочника. Развитие рычажно-храпового механизма позволило разработать инструмент и для стальных заклепок. Несколько отличается инструмент для резьбовых заклепок. Работа с таким устройством, в отличие от вытяжных клепальников, занимает больше времени, однако, соединение получается боле прочным.

По количеству рукояток

Ручные заклепочники разделились на так называемые двуручные и одноручные, в зависимости от того, сколько рук задействованы при выполнении операции. Двуручный клепальник дает весьма значительное усилие. Такой инструмент может применяться для длительной работы, так как достаточно равномерно распределяет нагрузку, а благодаря длинным рукояткам и рычажному механизму, позволяет обойтись относительно небольшими физическими усилиями

Некоторые модели для установки пустотелых заклепок снабжаются специальным контейнером для сбора обломленных штырей, что особенно важно при выполнении промышленного объема работ. Однако у данной разновидности инструмента есть и недостаток, с его помощью можно работать лишь, обеспечив свободный доступ к месту соединения

Эту проблему позволяет решить одноручный клепальник – так называемый «пистолет». Усилие на храповой механизм передается от одной руки, путем сжатия подвижно и неподвижной рукояток. При установке тонких и коротких клепок бывает достаточно одного движения, однако, чаще все же приходится проделать несколько сжатий рукояток до того, как заклепка завальцуется, а штырь обломится. Такой инструмент может применяться для установки небольшого количества заклепок, так как длина рукояток все же требует довольно большого физического усилия.

Однако небольшие габариты позволяют использовать одноручный инструмент там, где двуручный невозможно разместить. Кроме этого, некоторые модели снабжены поворотной головкой, что значительно расширяет диапазон их применения. Большинство моделей имеют усиленный корпус, неподвижно соединенный с одной из рукояток, это позволяет успешно использовать инструмент на протяжении многих лет. Профессионалы имеют в своем арсенале как двуручный, так и одноручный инструменты, позволяющие быстро и эффективно производить клепку любых деталей и материалов.

Отдельный вид представляет клепальник «гармошка», он же «лягушка». Его также можно отнести к одноручным инструментам. Усилие на механизм передается от сжимаемой рычажной системы. С помощью такого клепальника можно довольно эффективно применять клепки большого диаметра.

Что такое клёпка

Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.

Вот так выглядит заклепочное соединение

Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.

Наиболее частое применение в личном хозяйстве

Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.

Заклепки алюминиевые с потайной головкой ГОСТ 10300-80 вес в 1 шт в гр. таб. 4

Длина, мм	Диаметр заклепки, мм
6	8	10	12	14	16	20	24	30
8	0,80	1,53
9	0,87	1,67
10	0,95	1,81
12	1,11	1,95
14	1,27	2,37
16	1,43	2,65	4,77
18	1,58	2,93	5,21	7,10
20	1,74	3,21	5,65	7,73
22	1,89	3,49	6,09	8,36	11,99
24	2,06	3,77	6,53	8,99	12,85	15,79
26	2,22	4,06	6,97	9,62	13,71	16,92
28	2,37	4,34	7,41	10,26	14,57	18,04
30	2,53	4,62	7,85	10,89	15,43	19,16
32	2,69	4,90	8,29	11,52	16,29	20,29
34	2,85	5,18	8,73	12,15	17,15	21,41
36	3,01	5,46	9,16	12,78	18,01	22,53
38	3,16	5,74	9,60	13,41	18,87	23,66	37,88
40	3,32	6,02	10,04	14,05	19,73	24,78	39,66	58,53
42	3,48	6,30	10,48	14,68	20,59	25,91	41,40	61,05
45	3,72	6,72	11,14	15,63	21,88	27,59	44,04	64,86
48	3,96	7,15	11,80	16,58	23,17	29,28	46,67	68,64
50	4,11	7,43	12,24	17,21	24,03	30,40	48,42	71,16
52	4,27	7,71	12,68	17,84	24,90	31,53	50,16	73,69	113,85
55	4,51	8,13	13,34	18,79	26,18	33,21	52,79	77,50	119,76
58	4,75	8,55	13,99	19,74	27,48	34,90	55,43	81,27	125,67
60	4,90	8,83	14,43	20,37	28,34	36,02	57,21	83,80	129,62
65	15,53	21,95	30,49	38,83	61,59	90,14	139,52
70	16,63	23,53	32,64	41,64	65,97	96,44	149,38
75	17,73	25,11	34,79	44,45	70,38	102,78	159,27
80	26,69	36,95	47,26	74,76	109,11	169,14
85	28,27	39,09	50,07	79,14	115,42	179,03
90	41,22	52,88	83,55	121,72	188,89
95	43,40	55,69	87,93	128,02	198,79
100	45,53	58,50	92,31	134,39	208,65
110	101,10	147,03	228,41
120	109,86	159,67	248,17
130	—	118,65	172,30	267,93
140	127,45	184,94	287,65
150	136,21	197,58	307,41
160	210,25	327,16
170	222,89	346,92
180	235,53	366,68

Как выбрать?

Выбирая клепальник, следует руководствоваться теми задачами, которые с его помощью предполагается решать. Если инструмент будет использоваться для установки сотен заклепок за смену, лучше свой выбор остановить на двуручной модели, желательно при этом, чтобы рукоятки были цельными, не складными. Это наиболее прочная схема. Неплохо также, чтобы инструмент имел контейнер для обломленных штырей, это позволит сохранить порядок на рабочем месте после установки большого числа заклепок.

Выбор инструмента для дома более демократичен. В этом случае одними из главных критериев должны стать надежность и удобство. Если устанавливать планируется иногда несколько заклепок, покупать профессиональный двуручный инструмент бессмысленно. Для мастерских лучше иметь набор заклепочников. Двуручный для основной работы и, на всякий случай, одноручный с поворотной головкой. Если работать с заклепками предстоит профессионально, лучше не экономить и покупать инструмент проверенных производителей.

Что такое заклепочник и как он работает

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

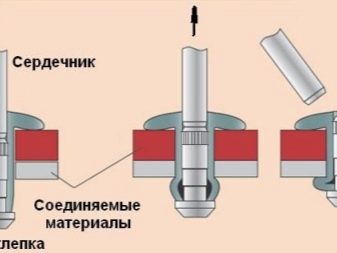

• При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается.

• Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).

• При установке пустотелых заклепок (пистонных) происходит просто развальцовка конусообразной насадкой. Пистонные заклепки применяются в ненагруженных местах, но чаще не в стройке, а для отделки или при соединении деталей из кожи, ткани и т.д.

В общем, процесс понятен. Как видите, отличия только в том, что в одном случае надо тянуть стержень, в другом — крутить винт, в третьем — прижимается конусная насадка

При выборе типа заклепок, обратите внимание, что инструмент под вытяжные недорог, а вот для винтовых стоит, обычно, немало. Этим в основном и ограничивается применение винтовых заклепок

Ну, и тем, что они полые — негерметичны.

1 Материалы для изготовления

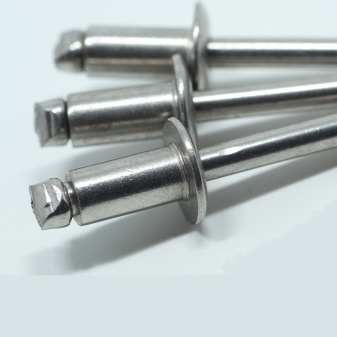

Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех видах работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет. Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.

Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление. Материалы изготовления заклепок могут быть следующие:

1. Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
2. Оцинкованная сталь.
3. Нержавеющие стали. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
4. Медь.
5. Медно-никелевый сплав (монель). Содержит 70 % никеля, 30 % меди.
6. Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.

Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.

Крепежные элементы

При подборе материала крайне необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами — из-за того, что крепление может быть разрушено. Разрушение креплений происходит из-за образования гальванической пары метиз — деталь. При влажной окружающей среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.

Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше применять заклепки нержавеющие А2, А4 или DIN 7337. Заклепки стальные рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность. А вот заклепка стальоцинкованная встречается реже. Причина — цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов — подвижный. Заклепка медная и из сплавов меди — наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета — окислившаяся медь), хотя это не влияет на прочность соединения. Поламид — самый универсальный материал. Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

При заказе заклепок очень важно в спецификациях указывать материал, и делать это подробно, если имеется несколько типов сплава (например, когда заказывают алюминиевую заклепку, указывают сплав AlMg2,5, или AlMg3,5). https://www.youtube.com/embed/DH2BhOfYxp0

Как поставить заклепку?

Установка резьбовых заклепок с помощью описанной выше конструкции потребует наличия двух гаечных ключей. Одним надо удерживать головку болта, а вторым крутить гайку так, чтобы она вытягивала болт вместе с заклепкой. Сигналом о том, что заклепка развальцована, станет изменение прилагаемого усилия. Когда расходник полностью сомнется, вращать гайку станет невозможно. После этого останется выкрутить болт.

Клепать вытяжную заклепку несколько сложнее, основной проблемой при отсутствии заводского заклепочника является захват штока заклепки. Но и эта проблема может быть решена при наличии некоторых технических навыков и инструментов.

От приготовленной стальной трубы необходимо отрезать кусок длиной 3 см. Далее в нем просверлить отверстие диаметром 9 мм, на противоположной стороне трубы – диаметром 3 мм. Обработать их сверлом в 9 мм под потай, сделать пропил болгаркой от края отрезка трубы до маленького отверстия. Край обработать болгаркой, чтобы получилось конусообразное расширение. На наружной стороне отрезка трубы в районе большого отверстия приварить гайку, между отверстиями – болт для установки рукоятки от дрели, можно приварить импровизированную рукоятку.

Конец длинного болта должен быть запилен так, чтобы получилась плоскость, в которой необходимо просверлить отверстие диаметром 4 мм. Болт вворачивается в приваренную к отрезку трубы гайку. К головке болта можно приварить вороток либо использовать для ее поворота ключ.

Для приведения самодельного заклепочника в рабочее состояние в него необходимо установить заклепку. Для этого конец ее штока просовывается в отверстие болта, далее гильзу клепки необходимо разместить так, чтобы ее головка уперлась в потай на отрезке трубы, для этого шток необходимо согнуть – сплав, из которого он изготовлен, позволяет легко это сделать. Ну а дальше все, как и у заводского заклепочника: заклепка вставляется в отверстие на скрепляемых деталях путем поворачивания болта, с помощью резьбы происходит вытягивание штока и завальцовывание.

Как видно из описания, обойтись без какого-то набора инструментов и материалов для изготовления самодельного заклепочника все же не получится.

Процесс установки клепаной фурнитуры на одежду или обувь технически несложен – важно подобрать соответствующий инструментарий:

• заклепка, имеющая металлические ножки, может быть установлена с помощью шлицевой (плоской) отвертки;
• турникетную заклепку-кнопку устанавливают с помощью трубки и молотка, а для закрепления ее нижней части понадобится крестовая отвертка.

Заклепки алюминиевые с плоской головкой ГОСТ 10303-80 вес в 1 шт в гр. таб. 7

Длина, мм	Диаметр заклепки, мм
2	2,5	3	4	5	6	8	10	12	16	20	24	30	36
4	0,06
5	0,07	0,12	0,19
6	0,08	0,13	0,21	0,42
7	0,09	0,15	0,23	0,46
8	0,10	0,16	0,25	0,49	0,87
9	0,11	0,18	0,27	0,53	0,92
10	0,11	0,19	0,29	0,56	0,98	1,47
12	0,22	0,33	0,63	1,09	1,63
14	0,24	0,37	0,70	1,19	1,79	3,43
16	0,41	0,77	1,30	1,95	3,71	5,86
18	0,44	0,84	1,41	2,10	3,99	6,30	10,13
20	0,91	1,52	2,26	4,27	6,74	10,76
22	0,98	1,63	2,42	4,55	7,18	11,39
24	1,06	1,74	2,58	4,83	7,62	12,03	22,62
26	1,13	1,85	2,74	5,11	8,06	12,66	23,75
28	1,20	1,96	2,89	5,39	8,50	13,29	24,87
30	1,27	2,07	3,05	5,67	8,94	13,92	26,00
32	1,34	2,18	3,21	5,96	9,38	14,55	27,12	46,89
34	2,29	3,37	6,24	9,81	15,19	28,25	48,67
36	2,40	3,52	6,52	9,90	15,77	29,37	50,41
38	2,51	3,68	6,80	10,69	16,45	30,49	52,15
40	2,62	3,84	7,08	11,13	17,08	31,62	53,93
42	2,73	4,00	7,36	11,57	17,71	32,74	55,68
45	2,90	4,24	7,78	12,23	18,66	34,43	58,31
48	3,06	4,47	8,20	12,89	19,61	36,10	60,95
50	3,17	4,63	8,48	13,33	20,24	37,24	62,69	98,72
52	3,28	4,79	8,76	13,77	20,88	38,34	64,47	101,25
55	3,44	5,03	9,18	14,43	21,82	40,05	67,11	105,02
58	3,61	5,27	9,61	15,08	22,77	41,72	69,74	108,83
60	3,72	5,42	9,89	15,52	23,40	42,86	71,48	111,36	187,86	290,46
65	16,62	24,98	45,67	75,86	117,66	197,72	304,66
70	17,72	26,56	48,49	80,24	123,99	207,58	318,90
75	18,81	28,15	51,26	84,66	130,30	217,48	333,11
80	19,91	29,72	54,09	89,04	136,63	227,38	347,35
85	21,01	31,30	56,90	93,41	142,97	237,24	361,55
90	32,88	59,71	97,79	149,27	247,10	375,79
95	62,52	102,21	155,61	257,00	390,00
100	65,34	106,59	161,91	266,86	404,24
110	70,95	115,38	174,55	286,62	432,68
120	124,17	187,22	306,37	461,13
130	132,93	199,86	326,13	489,57
140	141,72	212,50	345,89	518,02
150	150,48	225,13	365,65	546,42
160	237,77	385,41	574,90
170	250,41	405,16	603,35
180	263,05	424,89	631,79

ПРОЧНОСТЬ ЗАКЛЕПОЧНОГО СОЕДИНЕНИЯ

Основными параметрами прочности являются механическая прочность «на срез» и «на разрыв». Значения этих параметров указываются в каталоге для каждого вида заклепок отдельно. Однако, главным элементом и непременным условием высокой прочности всего заклепочного соединения является правильно сформированная замыкающая головка заклепки.

ПРОЧНОСТЬ НА СРЕЗ

Это максимальная сила, которую заклепка может иметь направленную вдоль. Предел прочности определяется тестированием и имеет минимальное среднее значение. Измеряется в Ньютонах (Н)

ПРОЧНОСТЬ НА РАЗРЫВ

Это максимальная сила, которую заклепка может иметь направленную вдоль. Предел прочности определяется тестированием и имеет минимальное среднее значение. Измеряется в Ньютонах (Н)

Монтаж

Установка вытяжных заклёпок настолько проста, что не вызывает затруднений даже у новичков.

Необходимым условием для монтажа является лишь наличие заклёпочного инструмента и соблюдение последовательности выполнения работ.

• Первым этапом станет нанесение разметки на лицевой стороне верхней из соединяемых деталей. Расстояние между двумя соседними заклёпками не должно быть меньше пяти диаметров их головок.
• Рассверливание отверстий должно выполняться с учётом небольшого припуска.
• Удаление заусенец выполняется с обеих сторон каждой из деталей. Если доступ к закрытой стороне ограничен, удалением заусенец на ней можно пренебречь.

• Установка вытяжной заклёпки должна выполняться таким образом, чтобы хвостовик располагался на лицевой стороне.
• Захват стержня заклёпочником и работа пневмопистолетом должна производиться плавно и с достаточным усилием одновременно.
• Оставшаяся часть стержня при необходимости обрезается или откусывается кусачками. В случае неаккуратно выполненного облома стержня допускается обработка головки напильником.

Из какого материала должна быть заклепка

Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии

Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно

Вообще, заклепки делают из таких металлов:

• сталь:
  • обычная — марок Ст2, Ст3, Ст10;
  • коррозионностойкая Х18Н9Т;

  • оцинкованная;

  • легированная (нержавеющая) — 9Г2, 304, 316.
• медь МТ и М3;
• алюминиевые сплавы (чаще АД1, Д18);
• алюминиево-магниевые (AlMg2,5; AlMg5; AlMg3),
• латунь (Л63).

При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.

Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.

Обзор видов

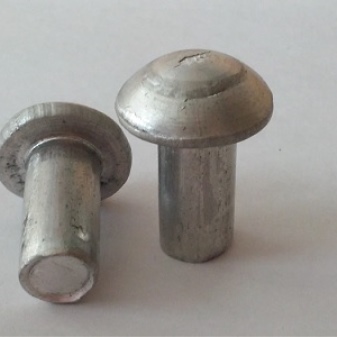

Широкое распространение получили изделия с полукруглой головкой. Этот предмет отвечает требованиям ГОСТа 10299-80. Сечение стержня составляет от 0,1 до 3,6 см. Стальная заклепка под молоток с потайной головкой должна соответствовать ГОСТу 10300-80. Для изделий с плоской головной частью применяют стандарт 10303-80. Наконец, для полупустотелых образцов применяют ГОСТ 12641-80.

Для изготовления подобных приспособлений применяют сталь таких типов:

• 10кп;
• 15кп;
• Ст2;
• Ст3.

Заклепки с цельнометаллическим стержнем имеют превосходную способность переносить нагрузки. Однако установить их достаточно трудно. Полупустотелый тип формируется с таким расчетом, чтобы участок стержня вблизи закладной головки был частично пуст. Наконец, пустотелое изделие не составит труда расклепать. Оборотной стороной такого преимущества оказывается недостаточная надежность соединения. Полукруглые головки могут иметь различную высоту. Их использование считается оптимальным решением с точки зрения надежности и стабильности формируемого шва.

В агрессивных средах применяют заклепки с цилиндрической или выполненной в виде конуса головкой. Потайной, а также полупотайной типы нужны, если требуется исключить образование выступа над поверхностью. Такие конструкции используют только в тех случаях, когда достойной альтернативы им нет. Универсальный тип крепежа под заклепочник по форме напоминает контуры гриба. Отдельная категория — закладные, вытяжные, тяговые и отрывные изделия. Подобные метизы состоят из двух основных частей. Необходимости придерживать их с другой стороны шва нет. Это обстоятельство очень привлекательно при создании заборов и формировании кровельного покрытия.

Иногда встречаются так называемые резьбовые заклепки. Их используют, когда надо соединить детали с особо тонкими стенками (не более 0,03 см). Внутри находится специальная резьба, а снаружи — вертикальная насечка, которая блокирует поворот вокруг своей оси. Что касается забивных заклепок, то они обычно делаются из:

• латуни;
• алюминия;
• меди (и все такие продукты рассчитываются под заколачивание молотком, не требуют заклепочника).

Иногда для повышения стойкости к коррозии применяется цинковое покрытие. Хорошо показывает себя как «холодное», так и «горячее» цинкование. После такой обработки улучшаются не только эксплуатационные качества, но и визуальное восприятие изделий

Важно: необходимо учитывать образование гальванических пар и электрохимических реакций между ними. Связка «медь-сталь» оборачивается ускоренным разрушением изделия

Заклепки алюминиевые с полукруглой головкой ГОСТ 10299-80 вес 1 шт в гр. таб. 1

Длина, мм	Диаметр заклепки, мм
1	1,2	1,4	1,6	2	2,5	3	3,5	4	5	6	8	10	12
2	0,007	0,010
3	0,009	0,014	0,019	0,027	0,045	0,078
4	0,011	0,017	0,023	0,033	0,054	0,091	0,143
5	0,014	0,020	0,028	0,039	0,063	0,105	0,163	0,239	0,329
6	0,016	0,023	0,032	0,045	0,072	0,119	0,182	0,266	0,364
7	0,018	0,026	0,036	0,050	0,080	0,132	0,202	0,292	0,399	0,679	1,098
8	0,020	0,029	0,041	0,056	0,089	0,146	0,222	0,319	0,434	0,733	1,177
9	0,032	0,045	0,061	0,098	0,160	0,242	0,346	0,470	0,788	1,256	2,457
10	0,036	0,049	0,067	0,106	0,174	0,261	0,373	0,504	0,843	1,335	2,597
12	0,058	0,078	0,124	0,201	0,301	0,427	0,575	0,953	1,493	2,878
14	0,142	0,229	0,340	0,481	0,645	1,063	1,651	3,159	5,066
16	0,159	0,262	0,380	0,534	0,715	1,172	1,809	3,440	5,507
18	0,283	0,419	0,588	0,786	1,282	1,967	3,721	5,945	9,078
20	0,311	0,459	0,642	0,856	1,392	2,125	4,002	6,383	9,712
22	0,498	0,696	0,926	1,502	2,283	4,344	6,825	10,342
24	0,538	0,749	0,996	1,611	2,441	4,564	7,262	10,975
26	0,577	0,803	1,067	1,721	2,600	4,845	7,700	11,609
28	0,617	0,857	1,137	1,831	2,758	5,126	8,142	12,239
30	0,656	0,911	1,207	1,941	2,916	5,407	8,580	12,873
32	0,696	0,964	1,277	2,050	3,073	5,688	9,017	13,503
34	0,735	1,018	1,347	2,160	3,231	5,969	9,455	14,137
36	0,775	1,072	1,418	2,270	3,389	6,250	9,897	14,767
38	0,815	1,126	1,488	2,380	3,548	6,530	10,335	15,401
40	0,854	1,179	1,558	2,489	3,702	6,810	10,773	16,031
42	1,628	2,599	3,863	7,092	11,214	16,664
45	1,734	2,764	4,101	7,515	11,873	17,611
48	1,839	2,928	4,340	7,935	12,531	18,562
50	1,909	3,038	4,496	8,216	12,969	19,192
52	3,148	4,653	8,498	13,407	19,826
55	3,312	4,891	8,918	14,066	20,773
58	3,477	5,126	9,341	14,724	21,723
60	3,587	5,287	9,623	15,162	22,353
65	10,324	16,262	23,934
70	11,025	17,359	25,515
75	18,455	27,095
80	19,555	28,676
85	20,652	30,256
90	21,748	31,837
95	22,845	33,414
100	23,941	34,995
110	38,163
