Заклепочные соединения. Достоинства и недостатки метода скрепления
Среди положительных сторон выделяют:
- простое технологическое исполнение;
- способность соединять разнородные металлы;
- высокая надежность соединения;
- противодействует вибрационным и ударным нагрузкам.
Однако, как и у каждого соединения, имеются свои отрицательные стороны, среди которых выделяют следующее:
- чтобы создать заклепочное скрепление, необходимо затратить большое количество металла;
- требует существенных трудовых затрат;
- высокая стоимость;
- заклепочные соединения могут разрушаться из-за неправильного диаметра отверстий, которые находятся на краях изделий;
- в процессе эксплуатации герметичность соединения уменьшается.
Видов заклепочных соединений довольно много, так как каждый из них применяется в определенной отрасли.
Способ соединения
В предварительно подготовленные отверстия в деталях (пакете листов) вставляют заклепки. После производится осадка (клёпка) специальным инструментом второй замыкающей головки.
В процессе клёпки производят стяжку (сжатие) пакета, и за счет поперечной упругопластической деформации стержня происходит заполнение начального зазора между стержнем и стенками отверстия, часто приводящее к образованию натяга.
Диаметры отверстий под заклепки dотв выбирают по стандарту в зависимости от диаметра заклепки. Для холодной клепки можно рекомендовать:
dотв = dз + 0,05dз ,
где dз — диаметр устанавливаемой заклепки.
Топ-5 лучших заклепочников для вытяжных заклепок
В строительстве часто применяют не только резьбовые, но и вытяжные крепления. Они обладают высокой прочностью и при этом довольно легки в установке. Быстро провести монтаж заклепок позволяют ручные инструменты из разных ценовых категорий с силовым или автоматическим принципом действия.
Metabo NP 18 LTX BL 5.0
Компактный, но мощный заклепочник работает с вытяжными крепежами до 5 мм в диаметре и подходит для использования в труднодоступных местах. Оснащен подсветкой и креплением для ремня, очень удобен в применении, не вызывает быстрого утомления за счет небольшой массы. Инструмент поставляется в комплекте с ключом для быстрой замены насадок.
Важно! Аккумуляторный заклепочник совместим со всеми батареями для Metabo 18 B, есть индикация заряда, сообщающая о низком запасе энергии.
Средняя цена Metabo NP 18 составляет 47000 рублей
Gross 40409
Двуручный усиленный клепальник для вытяжных крепежей до 64 мм предназначен для прочного соединения листового металла и стальных профилей. Оснащен цанговым механизмом захвата штифтов, рабочая часть выполнена из устойчивой к деформациям и коррозии хром-молибденовой стали. Заклепочник обеспечивает особенно плотный захват крепежа, дает невысокую нагрузку на руки даже при долгом использовании.
Купить инструмент можно в комплекте с насадками для стальных и алюминиевых штифтов разных размеров. Также в наборе предусмотрен ключ для их быстрой смены.
Приобрести заклепочник Gross можно от 4000 рублей

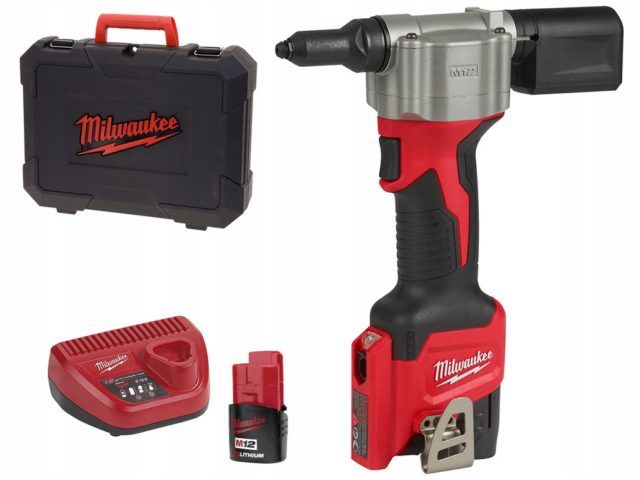

Milwaukee M12 BPRT-0
Аккумуляторный ручной заклепочник взаимодействует с крепежами диаметром до 4,8 мм, предназначен для стальных, медных и алюминиевых стержней. Поставляется в комплекте с несколькими наконечниками, оснащен LED-подсветкой, облегчающей работу в ограниченном и плохо освещенном пространстве. В модели предусмотрен индикатор заряда аккумулятора.
Купить ручной заклепочник Milwaukee M12 можно от 21000 рублей
Kraftool 31180
Ручной заклепочник для вытяжных штифтов обладает компактными размерами и удобным рычажным механизмом. Среди достоинств можно отметить высокую прочность инструмента, эргономичный корпус и прорезиненные рукоятки, предотвращающие проскальзывание пальцев при использовании. Модель подходит для любых фасадных и ремонтных работ небольшого объема в доме или на даче, где не требуется высокая производительность. Взаимодействует с заклепками из алюминия и стали, гарантирует прочное, надежное и аккуратное скрепление листовых материалов и профилей.
Цена ручного вытяжного заклепочника Kraftool 31180 составляет около 3500 рублей
Kraftool 31170-H6
Очень бюджетный силовой заклепочник подходит для ремонтных работ и надежного соединения листовых материалов. Отличается надежностью и простотой, выполнен из литой стали. Ручки у девайса прорезинены и оборудованы ограничителями для пальцев, поэтому не скользят в ладонях и не оставляют мозолей у оператора. В комплект входят сменные наконечники, запасные соединители и контейнер для транспортировки.
Купить ручной заклепочник Kraftool 31170-H6 можно всего от 800 рублей
Недостатки заклёпочных соединений
Заклёпочные работы на судне (рисунок из статьи «Заклепки» «Военная энциклопедия Сытина»)
Трудоёмкость процесса. Необходимо просверлить множество отверстий, установить заклёпки, расклепать их. Эти операции выполняются вручную двумя слесарями-сборщиками. До последней четверти XX века в СССР на авиационные заводы специально нанимались худощавые юноши способные влезть в узкий отсек, чтобы удерживать там наковальню-поддержку.
Повышенная материалоёмкость соединения. Заклёпочный шов ослабляет основную деталь, поэтому она должна быть толще. Нагрузку несут заклёпки, поэтому их сечение должно соответствовать нагрузке.
Необходимость специальных мер для герметизации
Это очень важно для самолётостроения и ракетной техники, при сборке баков-кессонов и пассажирских отсеков. В баках-кессонах, расположенных в крыле самолётов, как правило, держат топливо — авиационный керосин
Резиновый герметик, устойчивый к керосину, должен закрывать все заклёпочные швы. Вес его может составлять десятки килограммов.
Процесс сопровождается шумом и вибрацией. Это приводит к ряду профессиональных заболеваний у сборщиков и вызывает глухоту. Поэтому везде, где можно, внедряются новые инструменты для клёпки.
Соединение заклепками в штампе
Технология соединения заклепками в штампе применяется для соединения твердых материалов при помощи заклепочных элементов (сплошных или наполовину полых заклепок) без предварительного сверления или прошивки в ходе объединенной операции резки и соединения. В этом процессе не требуются такие операции, как предварительное сверление отверстий под заклепки и клепка.
Соединение наполовину полыми заклепками
Первым этапом клепки наполовину полыми заклепками (рис. а, «Соединение заклепками в штампе» ) является позиционирование точки соединения компонентов на (нижней) плите матрицы. Штамп клепальной машины опускается вниз и продавливает заклепку через верхний металлический лист в нижний за один ход. При выполнении таких операций обеспечивается расплющивание нижней части заклепки с целью образования крепежного элемента обычно без разрушения нижнего металлического листа.
Соединение сплошными заклепками
Первым этапом клепки сплошными заклепками (рис. Ь, «Соединение заклепками в штампе» ) является позиционирование точки соединения компонентов на (нижней) плите матрицы. Верхняя часть вырубного штампа, имеющего прижим, опускается вниз, и штамп клепальной машины обеспечивает в соединяемых деталях запрессовывание заклепки в полученное отверстие за одну операцию штамповки.
Используемое оборудование
Для выполнения соединений используется гидравлическое оборудование; в оборудовании этого типа клепочный пуансон и матрица располагаются в очень жесткой раме С-образной формы. Заклепки могут подаваться в клепочный инструмент по отдельности или с использованием магазинных носителей.
Материалы для заклепок
Твердость заклепок должна превосходить твердость соединяемых материалов. Наиболее распространенными материалами для заклепок являются сталь, нержавеющая сталь, медь и алюминий с различными покрытиями.
Достоинства и недостатки соединения сплошными заклепками
- Используется для соединения одинаковых и разнородных материалов (например, стали, пластмассы, алюминия), частей и панелей разной толщины и упругости, а также окрашенных металлических листов;
- Отсутствует потребность в предварительной пробивке и/или сверлильных операциях, не требуется применение нагревательных или вакуумных устройств;
- Максимальная общая толщина склепываемых деталей составляет 6,5 мм для стали и 11 мм для алюминия;
- Процесс клепки сопровождается минимальными выделением тепла и шумом;
- Инструменты имеют длительный срок службы (установка приблизительно 300 000 заклепок) и обеспечивают постоянный уровень качества соединений на протяжении длительного времени;
- Высокая надежность процесса благодаря мониторингу технологических параметров;
- Потребность в высоких усилиях;
- Большие размеры выступов клепочных инструментов возможны только в ограниченных условиях в связи с требованиями к жесткости.
Применение метода соединения сплошными заклепками:
- Сплошными заклепками производится соединение листового металла, например, стеклоподъемников;
- Наполовину полыми заклепками соединяются кузовные изделия для легковых автомобилей, луженые изделия (для домашнего применения), металлы с композитными материалами (тепловые экраны).
Литература
- Орлов П. И. Кн. 2 // Основы конструирования: Справочно-методическое пособие. В 2-х кн. — 3-е исправл. — М.: Машиностроение, 1988. — С. 544. — ISBN 5-217-00223-9.
- Под ред. Ишлинский А. Ю. Новый политехнический словарь. — М.: Большая Российская энциклопедия, 2003. — С. 671. — ISBN 5-7107-7316-6.
- Анурьев В. И. Справочник конструктора-машиностроителя: В 3 т. / Под ред. И. Н. Жестковой. — 8-е изд., перераб. и доп.. — М.: Машиностроение, 2001. — ISBN 5-217-02962-5.
- Скобейда А. Т., Кузьмин А. В., Макейчик Н. Н. Детали машин и основы конструирования: Учебн. / Под общ. ред. А. Т. Скойбеды. — Мн.: Вышэйшая школа, 2000. — С. 106—111. — 584 с. — 3000 экз. — ISBN 985-06-0081-0.
2 Устройство и конструктивные особенности
Вытяжные метизы состоят из тела и стержня. Телом обычно называют корпус, гильзу, втулку или цилиндр. Именно тело является крепежным элементом, который выполняет несущую функцию. Тело состоит из головки (бортика) и плоского пустотелого цилиндра. У герметичных метизов конец цилиндра запаян наглухо. По типу головки (бортика) метизы разделяются на метизы с высоким бортиком, с широким бортиком и потайным бортиком. Широкий бортик, как и высокий, обеспечивают осуществление прочного клепанного крепления. Такие крепления видны со стороны и образуют «выпуклости» на поверхности детали. Потайной бортик обеспечивает почти гладкую поверхность в месте крепления, однако, он менее надежен. Потайной бортик имеет ровную плоскую поверхность и толщину около 1 мм, в этом случае основная массивная часть головки вставляется в крепежное отверстие.
Цилиндр заклепки может быть разной длины и толщины. Именно по наружному диаметру цилиндра указывается диаметр метизов в наименовании при заказе. Размеры цилиндра являются наиболее важными среди всех прочих размеров метизов. Именно размеры цилиндра являются решающими при выборе заклепок. Суть крепления сводится к тому, что крепежный элемент должен обеспечивать подвижное/неподвижное соединение нескольких деталей или элементов. Длина цилиндра рассчитывается по формуле: толщина склепываемого материала1+ толщина склепываемого материала2 + толщина расклепки (указывается изготовителем) + 0,5-1 мм (для подвижного соединения). Диаметр цилиндра берут равным требуемому диаметру отверстий под крепеж (обычно отверстие больше на 0,1-0,2 мм — для свободной установки в него метиза).
Например, заклепка алюминиевая AlMg2.5 4х10. Это означает, что здесь указан тип сплава, цифра 4 — это указатель наружного диаметра в мм, 10 — длины в мм.
Стержень. Осуществляет функцию расклепки. Обычно изготовлен из стали, которая значительно прочнее тела. На конце стержня имеется головка, которая осуществляет расклепку вставляемого конца. При монтаже стержень вытягивается специальным инструментом (пневмозаклепочник) или, если креплений немного (1-3), можно использовать и обычные пассатижи. Однако, в последнем случае придется приложить приличную физическую силу.
Главным достоинством конструкции вытяжных заклепок является то, что они допускают односторонний монтаж (требуется доступ к креплению только с одной стороны), действуя наподобие анкеров.
Более прочная заклепка — резьбовая — отличается от вытяжной наличием внутри цилиндра резьбы. Цилиндр крепежного элемента с резьбой имеет вкрученный стержень, который не вытаскивается с силой, а выкручивается. Для усиления соединения внутрь вкручивается винт или болт. Таким образом, получается условно «закрытая» крепежная деталь. Иногда ее называют заклепка вытяжная глухая.
После того, когда определены размеры и материал для заклепок, а также тип бортика, следует определиться с их видом.
Виды заклепочных швов
Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.
Виды заклепочных швов: внахлестку и в стык с накладками
По расположению заклепок:
- однорядные;
- двухрядные;
- многорядные.
Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.
Что это такое?
Заклепки – это крепежные элементы, которые используют при необходимости соединить две или более поверхностей, материалов. Данные приспособления вставляют в отверстия заготовки, которые были сформированы заранее в виде линии. Крепежный элемент имеет вид стержня, что при деформации способен охватить стены отверстия и держаться в них при помощи силы трения.
По мнению потребителей, заклепки являются надежным методов крепления, которые используется многие годы. В настоящее время они также пользуются большим спросом, в частности в тех местах, где крепеж должен быть сделан максимально ответственно.
Преимущества использования данного вида соединений заключаются в следующем:
- простота конструкции;
- возможность соединения материалов разного вида;
- надежность;
- противодействие нагрузкам вибрационного и ударного характера.
Отрицательными сторонами такого крепежа можно назвать следующие:
- необходимость в трудовых и материальных затратах;
- возможность разрушения соединения при неправильном подборе диаметра отверстия;
- уменьшение качества герметичности по прохождении некоторого периода времени.
Клепка – это процедура соединения деталей путем образования фиксации ряда заклепок. При этом соединение именуется заклепочным швом. В зависимости от метизов мастера могут проводить горячую и холодную клепку. Первая подразумевает использование пластичного материала, а вот вторая обычно основана на применении твердого вида стали.
ПРОЧНОСТЬ ЗАКЛЕПОЧНОГО СОЕДИНЕНИЯ
Основными параметрами прочности являются механическая прочность «на срез» и «на разрыв». Значения этих параметров указываются в каталоге для каждого вида заклепок отдельно. Однако, главным элементом и непременным условием высокой прочности всего заклепочного соединения является правильно сформированная замыкающая головка заклепки.
ПРОЧНОСТЬ НА СРЕЗ
Это максимальная сила, которую заклепка может иметь направленную вдоль. Предел прочности определяется тестированием и имеет минимальное среднее значение. Измеряется в Ньютонах (Н)
ПРОЧНОСТЬ НА РАЗРЫВ
Это максимальная сила, которую заклепка может иметь направленную вдоль. Предел прочности определяется тестированием и имеет минимальное среднее значение. Измеряется в Ньютонах (Н)
Особенности работы с инструментом
Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:
Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник.
В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной.
Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку
Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться.
Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала.
Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа.
После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно. Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.
Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.
Как извлечь заклепку
В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.
Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.
Нюансы монтажа
Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки. К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм
После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт
К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.
Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.
https://youtube.com/watch?v=N7tjWpsqOc0
Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.
Особенности алюминиевых заклёпок
Заклёпки алюминиевые ГОСТ – это вид креплений, используемый для создания неразрывных соединений. Перед началом клепания нужно убедиться, что такой вид метизов подходит к соединяемым деталям. Заклёпки представляют собой гладкие стержни в форме цилиндра с заводской головкой на конце. Для соединения 2-х и более элементов метиз располагают в отверстии, диаметр которого слегка превышает диаметр самого метиза.
После установки задний конец заклёпки расплющивают при помощи молотка или специального клёпочного устройства. Таким образом, стержень увеличивается до толщины в 1,5 раза больше первоначальной и образуется вторая головка.
Область применения данного рода материалов довольно широка. Это такие отрасли, как:
- самолётостроение;
- кораблестроение;
- косметическая и пищевая промышленность;
- химическое производство.
Как видно на фото алюминиевых заклепок, пластичность металла позволяет не использовать в работе с ними сложные инструменты.
Что такое клёпка
Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.
Вот так выглядит заклепочное соединение
Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.
Наиболее частое применение в личном хозяйстве
Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.
Материал изготовления
Основными материалами для изготовления заклепочного соединения являются низкоуглеродистые стали, цветные металлы, а также некоторые сплавы. Несмотря на это, к каждому материалу предъявляются жесткие требования:
- Для облегчения монтажа изделия материал должен быть пластичным.
- Материалы должны иметь одинаковый температурный показатель расширения. При невыполнении данного требования, при перепадах температур будет возникать дополнительное напряжение. В конечном итоге заклепочные соединения разрушатся.
- Материалы должны быть однородными. Это делается для того, чтобы гальванический ток не разрушал соединения. Например, для скрепления стальных деталей применяются стальные заклепки, медных элементов – медные и т. д.
Принцип работы резьбовых заклепок, применение и виды
Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.
По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!
Преимущества резьбовых заклепок
- Несложная технология установки.
- Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации.
- Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.
Принцип действия
Надежное соединение в месте установки обеспечивает резьба, которая в гаечных образцах расположена на внутренней, в болтовых – на внешней поверхности сминаемой части.
Разновидности резьбовых заклепок
Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.
По материалу изготовления
- Медные.
- Алюминиевые.
Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.
- Стальные.
- Из «нержавейки».
Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.
По виду резьбы
- Гаечная (М4 – – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
- Винтовая (М3 – 16) – разборного типа.
- Круглый.
- Шестигранный (для исключения проворачивания в посадочном гнезде).
По назначению
- Электропроводящие.
- С повышенным усилием (или вдавливания, или растяжения).
- Для высокогерметичного соединения.
- С увеличенной головкой.
- С резьбой дюймовой.
- С метками (позволяют производить визуальную идентификацию).
- С виброизоляцией.
Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.
Специфика работы с крепежом
В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».
Алгоритм действий для гаечной заклепки:
- Высверливание отверстия в материале.
- Установка резьбовой заклепки в спец/инструмент.
- Помещение по месту (в отверстие).
- Сдавливание (сжатие) крепежной детали.
Для болтовой:
Применение
В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.
Пример – кто занимался эл/монтажными работами в силовых (сигнальных) шкафах, знает, как порой трудно демонтировать панель, если гайка, накрученная на болт (винт) с «той стороны», проворачивается.
Стоимость
Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).
Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).
Как работает ручной заклепочник?
Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:
В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.
Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.
Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.
- головка (1) одевается на сердечник установленной в отверстие заклепки;
- корпус (2) выполняет функции нижней рукоятки и упорной станины;
- верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
- при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
- продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
- при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
- крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
- для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.
Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.
Расходные материалы
Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.
Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.
На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.
К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.
Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки. Тогда соединение получается прочным и красивым.
Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.
club-snap.su
Общие сведения.
Кнопки для одежды – часто применяемый вид застежки. Их используют для курток, рубашек, платьев, а также сумок и т.д.. Кнопка состоит из 4-х частей. Верхняя часть кнопки — шляпка — может быть гладкая, с рисунками, со стразами, покрытая эмалью и имеет различные цвета под металл: никель, латунь, черный никель, серебро, старое серебро и т.д. Установка застежки кнопки на одежду производится с помощью пресса и специальных насадок. Преимущество кнопки в быстром и легком расстегивании, в надежности крепления к изделию, длительном сроке эксплуатации. Применение кнопок: для плотной ткани сложенной, не менее чем, в два слоя. Куртки из кожи и ткани, пуховики, бушлаты, демисезонное пальто, плащи, сумки, рюкзаки, детские коляски и прочее подобное.
Данные кнопки имеют несколько названий в разных фирмах поставщиках: Альфа, Омега, кнопки пружинные, 54 system. Будем называть их как в турецких компаниях – кнопки альфа. Металл из которого изготавливают кнопки Альфа делится на две категории: сталь – эти кнопки стоят дешевле, и нержавеющие кнопки – из цветных металлов, их стоимость в 2-3 раза выше.
Обзор кнопок:
Диаметр шляпки кнопки может варьироваться от 10 до 40мм.
Диаметры трубчатой части лицевой части кнопки (Cap) от 2,5мм до 4мм:
Основные размеры составных деталей кнопок «Альфа» (S-spring: англ — пружина):.
Азиатские кнопки (производство КНР и Ю.Кореи)
Диаметр 14мм Диаметр 13,5мм Диаметр 13мм Диаметр 12мм Диаметр 10мм
Турецкие кнопки (преимущественно марки New Star):
Диаметр 15мм. Диаметр 12мм. Диаметр 10мм.
Кнопки производства Греции «Big accessories»
Диаметр 13,5мм Диаметр 11,5мм
Кнопки компании PRYM (Германия)
и её дочерней Кроме того под маркой «Fiocche» выпускаются кнопки диаметром 8мм (Сравнение с кнопками диаметром 10мм) Кнопки с увеличенной площадкой. (подходит к деталям кнопок «New Star») Часто производители наносят свой логотип на пружинную часть кнопки:
Комментарии: Для того, что бы иметь возможность устанавливать весь объем кнопок Альфа, придется постепенно собрать большинство ассортимента из выше означенных кнопок. Минимальный объем по 50шт ( на первое время). 1. Кнопки типа «New Star» диаметры 15,12 и 10мм 2. Кнопки «Big accessories» диаметры 13,5 и 11,5мм (обязательно), т.к. деталь — stud подходит к большинству азиатских кнопок. Например к детали — socket. 3. Остальные размеры кнопок по мере возможности.
