Схема закрытой системы отопления с принудительной циркуляцией для частного дома

Как выбрать насос для отопления

Лучше всего подходят для установки специальные малошумные циркуляционные насосы центробежного типа с прямыми лопастями. Они не создают избыточно большого давления, а проталкивают теплоноситель, ускоряя его движение (рабочее давление индивидуальной системы отопления с принудительной циркуляцией 1-1,5атм, максимальное – 2атм).  Некоторые модели насосов имеют встроенный электропривод. Такие устройства можно устанавливать прямо в трубу, их называют еще «мокрыми», а есть устройства «сухого» типа. Отличаются они только правилами монтажа.

При установке любого типа циркуляционного насоса желательна установка с байпасом и двумя шаровыми кранами, которые позволяют снять насос для ремонта/замены без останова системы.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Установка циркуляционного насоса позволяет регулировать скорость продвижения теплоносителя по трубам. Чем активнее движется теплоноситель, тем больше тепла он разносит, а значит, помещение нагревается быстрее. После того, как заданная температура  достигнута (отслеживается или степень нагрева теплоносителя или воздуха в помещении в зависимости от возможностей котла и/или настроек), задача меняется – требуется поддерживать заданную температуру и скорость потока уменьшается.

Для системы отопления с принудительной циркуляцией недостаточно определиться с типом насоса

Важно рассчитать его производительность. Для этого, прежде всего, нужно знать теплопотери помещений/зданий, которые будут отапливаться

Они определяются исходя из потерь в самую холодную неделю. В России они нормированы и установлены коммунальными службами. Они рекомендуют использовать следующие величины:

• для одно- и двухэтажных домов потери при самой низкой сезонной температуре -25оС составляют 173Вт/м2, при -30оС  потери 177 Вт/м2;
• многоэтажные дома теряют от 97Вт/м2 до 101Вт/м2.

Исходя из определенных теплопотерь (обозначаются Q) можно найти мощность насоса по формуле:

Q/c*Dt,

c – удельная теплоемкость теплоносителя (1,16 для воды или другое значение из сопроводительных документов к антифризу);

Dt – разница температур между подачей и обраткой. Этот параметр зависит от типа системы и составляет:  20оС для обычных систем, 10оС для низкотемпературных и 5оС для систем теплого пола.

Полученную величину нужно перевести в производительность, для чего нужно разделить на плотность теплоносителя при рабочей температуре.

В принципе, можно при выборе мощности насоса для принудительной циркуляции отопления руководствоваться усредненными нормами:

• с системах, обогревающих площадь до 250м2, используют агрегаты производительностью 3,5м3/ч и создаваемым напором 0,4атм;
• на площадь от 250м2 до 350м2 требуется мощность 4-4,5м3/ч и давлением 0,6атм;
• в системы обогрева площади от 350м2 до 800м2 устанавливают насосы производительностью 11м3/ч и давлением в 0,8атм.

Но учесть нужно, что чем хуже утеплен дом, тем большие мощности оборудования (котла и насоса) могут потребоваться и наоборот – в хорошо утепленном доме могут потребоваться половинные от указанных величины.  Эти данные – средние. То же самое можно сказать относительно создаваемого насосом давления: чем уже трубы и более шероховатая их внутренняя поверхность (выше гидравлическое сопротивление системы), тем выше должно быть давление. Полный расчет – сложный и муторный процесс, в котором учитывается множество параметров:

Мощность котла зависит от площади отапливаемого помещения и потерь тепла

• длина трубопровода и плотность теплоносителя;
• количество, площадь и вид окон и дверей;
• материал, из которого сделаны стены, их утепление;
• толщина стен и утепления;
• наличие/отсутствие подвала, цоколя, чердака а также степень их утепления;
• тип кровли, состав кровельного пирога и т.д.

Вообще, теплотехнический расчет – один из самых сложных в области. Так что если хотите знать точно, какой мощности вам нужен насос в системе, закажите расчет  у специалиста. Если нет – подбирайте основываясь на усредненных данных, корректируя их в ту или другую сторону в зависимости от вашей ситуации. Только нужно учесть, что при недостаточно высокой скорости движения теплоносителя система сильно шумит. Потому в данном случае лучше взять более мощное устройство — расход электроэнергии небольшой, да и система будет более эффективной.

Двухтрубная схема подключения

В этой модели отопления работают две трубы: первая подает топливо к обогревателю, вторая осуществляет отвод остывшего носителя к котлу. В этом состоит главное отличие от первого варианта, вытекающие последствие: увеличение металлоемкости конструкции за счет большего трубометража, запорных и соединительных элементов в схеме.

Монтаж более сложен. Положительный момент, как вознаграждение за понесенные финансовые и трудовые затраты: к каждому обогревателю в системе подается теплоноситель одинаковой температуры.

В зависимости от направления потоков горячего и охлажденного топлива различают:

• попутную схему подключения, где подача теплоносителя и его отвод двигаются в одном курсе, позволяя всем приборам в цепочке нагреваться с равной скоростью;
• тупиковую, которая предполагает более быстрый нагрев приборов, находящихся ближе к котлу.

Лучевая разводка

Очень схожая модификация с двухтрубной схемой отопления принудительной циркуляции. Различие — пункт распределения горячего топлива и сбор остывшего, которым является не главный стояк, а распределительные коллекторы.

Накладность такой организации отопления очевидна: существенные затраты на материалы, большая стоимость и трудоемкость монтажных работ. Кроме этого, весьма затруднительно вносить коррективы в схему с распределительными узлами (к примеру, добавлять обогревательное оборудование).

Достоинства

Закрытая система обладает следующими положительными характеристиками:

• безопасное давление;
• ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
• применение специализированных баков для безопасности давления;
• разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
• безопасный процесс работы;
• специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Какой вариант лучше?

Чтобы понять, какая конструкция системы теплоснабжения лучше: открытая или закрытая, стоит рассмотреть, чем же они отличаются.

Главное отличие закрытой конструкции от открытой — это расположение расширительной емкости. В открытой конструкции его надо обязательно разместить в наивысшем месте дома. А вот в закрытой конструкции бак можно установить где угодно, даже на одном уровне с котлом.

Изоляция в закрытом типе теплоснабжения от окружающей среды позволяет не попадать внутрь воздушным массам. В итоге срок службы всего оборудования становится значительно длиннее. Также в самых верхних узлах конструкции создается добавочное давление, что снижает риски образования воздушных пробок в отопительных элементах.

Отличается открытый тип отопления трубами большего диаметра, которые приводят к дополнительным неудобствам. При этом монтировать трубы приходится под большим углом, чтобы была циркуляция. Толстостенные трубы далеко не всегда можно скрыть. К тому же, чтобы обеспечить правильную гидравлику, надо учесть наклоны, подъем, сужения, повороты, варианты подключения к радиаторам.

Для закрытой конструкции нужны трубы более маленькой окружности. Это делает конструкцию более дешевой

Однако в таких системах очень важно позаботиться о правильной установке насоса, иначе получится очень шумно

Закрытый тип отопления в отличие от открытого более долговечен, надежен. При этом он способен поддерживать давление на постоянном уровне, а также есть возможность его регулировать. Теплоносителем в такой конструкции может стать антифриз, а не вода. Простота монтажа и быстрый запуск также характерны для закрытого типа теплоснабжения.

Среди преимуществ-отличий стоит еще отметить возможность подсоединять дополнительное оборудование. Отличается отопление этого типа еще высоким КПД, экономичностью и отсутствием необходимости постоянного контроля.

Конечно, есть отличия и у закрытого типа, которые никак не отнесешь к преимуществам. Например, объем бака должен быть большим и присутствовать электросеть. Работа закрытой конструкции от других источников возможна, но только непродолжительное время и в аварийных случаях.

Открытая конструкция отличается более простой схемой установки. Работает она более бесшумно, по сравнению с закрытой, а обогревает с большей скоростью. Устранить поломки в ней можно очень быстро, как и произвести ее полное выключение. Электросеть ей не нужна, как и подпитка в аварийном случае. На монтаж схемы не требуются большие расходы и много времени.

В открытый тип отопления может попасть воздух, из-за чего возникают различные проблемы – к примеру, воздушные заторы, ржавчина. В отличие от закрытого типа, такая система может закипеть или размерзнуться.

Разница между системами есть и весьма существенная. Сказать однозначно, какая из них лучше, можно только индивидуально. Для этого стоит еще раз подчеркнуть основные достоинства и отрицательные качества каждой из системы.

Закрытая конструкция экономит энергию и поставляет качественную воду, но процесс подготовки этой самой воды более сложен и затратен.

Открытая конструкция очень экономична. Однако в ней из-за длинных трубопроводов вода имеет низкое качество. Если попытаться очистить воду, чтобы она имела лучший цвет и запах, то такая система потеряет свое достоинство.

Базовый принцип работы

Прежде всего, нужно понять о каком варианте идёт речь: система отопления без циркуляционного насоса работает сама, не завися от наличия в доме электричества, это хорошо, но есть и недостаток — это необходимость тянуть в два раза больше труб и их слабый и медленный прогрев. Другое дело, схема отопления закрытого типа с циркуляционным насосом, у которой огромная фора – прогрев происходит намного быстрее, возможностей прокладки больше, словом, одни плюсы. Но обо всём по порядку.

Система отопления закрытого типа с насосом выгодно отличается от самотёчного варианта тем, что движение теплоносителя по ней контролируется и управляется посредством помпы.

Без насоса

Такой вариант отлично подойдёт для одноэтажных построек небольшой площади. Основное преимущество системы – её автономность. Вода, нагреваясь в котле, поднимается по трубам. Далее она проходит путь по горизонтальному стояку, подающему теплоноситель в радиаторы. Из радиаторов остывшая вода спускается в нижнюю магистраль, ведущую обратно в котёл, и цикл повторяется снова.

Трубы ставят под небольшим наклоном, слева направо верхнюю, и справа налево нижнюю трубу, по которой отводится остывший теплоноситель. Расширительный бак устанавливается в таком случае в самой нижней точке системы, его основное назначение – не допускать скачков давление и компенсировать их. Давление внутри сети постоянно динамически изменяется, это связано с тем, что вода при нагреве расширяется, а при остывании сокращается.

Насос всё-таки будет необходим, на этапе заполнения системы водой. Трубы наполняют до достижения рабочего давления, которое составляет, как правило, полторы атмосферы.

С насосом

Система отопления закрытого типа с насосом выгодно отличается от самотёчного варианта тем, что движение теплоносителя по ней контролируется и управляется посредством помпы, что, в свою очередь позволяет:

• Выбрать тот вариант разводки труб, который наиболее подходит для вашего случая;
• Провести несколько контуров отопления, например, на первый и на второй этаж раздельно;
• Регулировать температуру во всех помещениях, не влияя на движение теплоносителя и не снижая показатели всей системы.

Отопление закрытого типа лучше всего делать с применением насоса. В редких случаях монтаж закрытого отопления без насоса выполняют гибридным способом. Насос в таких случаях присутствует, но он врезан таким образом, чтобы в случае отключения электричества, система могла перейти на автономную работу. Тем не менее все минусы самотёчной схемы будут неизменно сопутствовать такому подключению.

Однотрубный

Такой способ может выполняться по-разному. Вот основные способы подключения однотрубной схемы:

• Последовательная схема. При этом теплоноситель перемещается по сети от радиатора к радиатору, постепенно остывая, и на последнем греющем элементе уже практически перестаёт выполнять свою работу;
• Ленинградка. Названая так потому, что была впервые разработана и внедрена в Ленинграде. Заключается в том, что радиаторы подключают с нижней стороны к стояку, проходящему горизонтально, вдоль пола или под ним. Установка игольчатых клапанов на входе и выходе из радиатора позволит провести его отключение от сети для ремонтных работ, без нарушения общей циркуляции, а установка дополнительного клапана на перемычку под ним позволит выполнять настройку давления и скорости теплоносителя по сети, добиваясь нужно температуры.

Кроме того, есть ещё схема, упомянутая в начале статьи, в которой горячая вода подаётся сверху от горизонтально расположенного под потолком или за ним стояка и, пройдя через радиаторы, уходит обратно к насосу.

Двухтрубный

Такое подключение позволяет добиться подвода теплоносителя к каждому греющему элементу отдельно, без потери давления, скорости движения и температуры, отвод также выполняется отдельно для каждого радиатора. Это позволяет установить на каждом устройстве специальные реостаты, настраивая температуру персонально для каждого радиатора.

Такой вариант более предпочтителен, так как он позволяет выполнить настройку терморегуляции в здании с учётом индивидуальных потребностей каждого потребителя, что даёт существенную экономию средств и ресурсов.

Такое подключение позволяет добиться подвода теплоносителя к каждому греющему элементу отдельно, без потери давления, скорости движения и температуры.

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

• С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

• С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
• С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

• до 200 м2 — 25 кВт;
• от 200 м2 до 300 м2 — 30 кВт;
• от 300 м2 до 600 м2 — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжнее для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

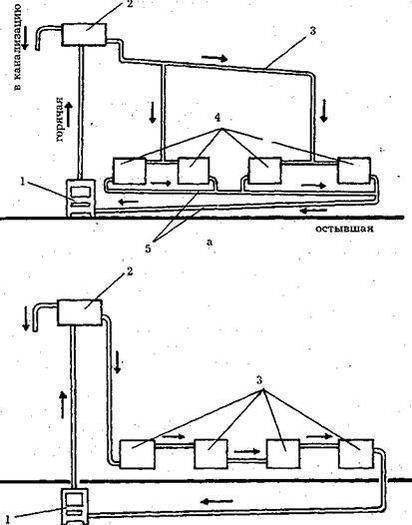

1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосфер. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того, как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Отопительная система с естественной циркуляцией теплоносителя

Главным достоинством такой системы является её независимость от электроснабжения. Для такого отопления можно применить обычный газовый котел АОГВ, АКГВ, АГВ без подключения электричества, а также твердотопливный или жидкотопливный котел, не оснащенный автоматикой.

Это нужно для того, чтобы теплоноситель свободно циркулировал по всей системе.

Чаще всего для монтажа применяются стальные, оцинкованные трубы и трубы из нержавейки.

При расчете количества труб учитывается периметр дома, т.к. трубы в основном проходят вдоль стен по всему периметру, также в расчет входит труба для стояка плюс обвязка котла, радиаторов, расширительного бака и распределительная труба.

Отопительная система с распределительными

трубами на каждый радиатор.

Последовательная разводка труб.

Схема отопительной системы с естественной

циркуляции для двухэтажного дома.

Комплектующие и оборудование для монтажа отопительной системы с естественной циркуляцией:

Трубы — для основного стояка, обратки и распределительной трубы диаметр 32 – 50мм,

для распределительных труб на радиаторы диаметр 20 – 25мм.

• Комплектующие – сгоны, переходники, тройники, крестовины, шаровые краны – для подпитки системы, для опорожнения

• Котел

• Радиаторы

• Расширительный бак.

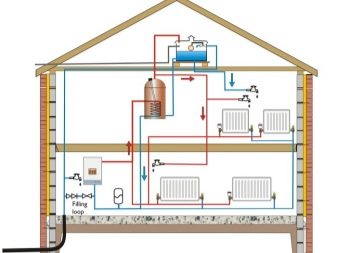

Система отопления с естественной циркуляцией

Это самая простая (в смысле состава, но не монтажа!) система отопления:

Схема системы отопления с естественной циркуляцией.

Теплоноситель нагревается в котле. Т.к. плотность воды при нагревании уменьшается, то она движется вверх по вертикальной трубе – подающему стояку. Вверху находится расширительный бак, куда вытесняется вода, увеличивая свой объём при нагреве.

Плотность остывшей воды больше, поэтому она из радиаторов стекает вниз, в “обратку”, по которой возвращается в котёл.

Диаметр вертикальных стояков должен быть достаточно большим, чтобы в системе возникла побудительная сила к циркуляции теплоносителя.

Важно! В системах отопления с естественной циркуляцией обязательно нужно учитывать уклоны!

Во-первых, уклон от главного стояка в сторону отопительных приборов. Во-вторых, в «обратке» уклон должен быть в сторону котла. Если такие уклоны не будут соблюдены, система работать не будет.
