Ремонт аккумулятора шуруповерта своими руками

Содержание:

Как отремонтировать никель-кадмиевую батарею шуруповерта

Специфика никель-кадмиевых банок заключается в том, что по окончании срока службы содержимое их электролита может высыхать. В данном случае иногда помогает перезаливка дистиллированной водой. О восстановлении аккумулятора шуруповерта этим и другими способами читайте здесь →

Но если задуматься над тем, что лучше и заведомо эффективнее, все-таки стоит решиться на замену аккумуляторов шуруповерта. Заливка помогает далеко не всегда. Гораздо выше вероятность того, что инструмент будет хорошо работать с батареей, в которой будет проведена частичная замена банок. Разумеется, при условии, что все делается правильно.

Наконец, процесс заливки, сам по себе, является ничуть не менее трудозатратным, чем процесс ремонта батарей. А если он окажется неэффективным по причине того, что АКБ просто высохли, будет очень досадно.

Разбираем блок и ищем «слабое звено»

Перед тем как начинать ремонт аккумулятора шуруповерта своими руками, следует иметь в виду, что вскрывать сам аккумуляторный блок следует максимально аккуратно. Иногда для этого требуется много терпения, потому что изготовители блоков всегда норовят сделать так, чтобы к батарейкам подобраться было как можно сложнее. Это и понятно. Большинство производителей заинтересованы в том, чтобы мастера не ремонтировали аккумулятор шуруповерта самостоятельно и не возились с банками, а, не задумываясь, приобретали новый инструмент, часто за довольно большую цену.

После вскрытия аккумулятора следует изъять из его пластмассового корпуса все батарейки. Важный момент: не забудьте перед проведением этой манипуляции предварительно зарядить АКБ. Заряжать можно не больше трех часов. Потом, уже после изъятия банок, нужно будет с помощью мультиметра провести замеры показателей напряжения на каждой из них.

Далее следуйте такому алгоритму действий:

  • После того как измерите U каждой из банок, запишите результаты. Вероятнее всего, элементы с наименьшим показателем напряжения и придется потом убирать.
  • Теперь разрядите аккумуляторную связку. К ней можно подключить нагрузку в виде лампочки.
  • Снова повторите процесс зарядки, замерьте напряжение на каждой батарейке и отпаяйте те, у которых самые слабые показатели.

Безусловно, перед тем как проводится замена аккумуляторов в шуруповерте, следует приобрести новые элементы, аналогичные старым, желательно с небольшим запасом. Приобретайте батарейки с одинаковым показателем емкости.

Устанавливаем новые банки

Перед установкой в аккумуляторный блок новых батареек важно учесть определенные тонкости, без которых сделать все правильно будет невозможно. Прежде всего, важно помнить о соблюдении полярности во время пайки

А также уяснить разницу между обычной пайкой и принципом точечной сварки. Потому что пластины, соединяющие элементы питания между собой, припаивать обычным способом не рекомендуется.

В случае, если у вас нет аппарата для точечной сварки, попробуйте воспользоваться обычным паяльником. Но делать все следует четко, аккуратно и максимально быстро. Главное — не допустить критического перегрева аккумуляторов. Используйте только качественный свинцовый припой.

Кстати, именно в таких случаях и проявляется одно из главных преимуществ никель-кадмиевых батарей. Подвергаясь определенному риску во время ремонта, они имеют довольно большие шансы «выстоять» перед высокими температурами вследствие крепкого металлического корпуса и состава, не имеющего повышенной взрывоопасности. Литиевые элементы гораздо менее стойки к «прошиванию» и более капризны.

Поставьте каждую батарейку в той последовательности, которая была соблюдена в старой связке, и соберите заново аккумуляторный блок. После того как аккумулятор будет собран заново, нужно «раскачать» его, как следует, чтобы уравновесить потенциал всех элементов и убрать то, что называется «эффектом памяти». Проведите новому аккумулятору, как минимум, два или три цикла «заряда-разряда». Как известно, никель-кадмиевые батареи не рекомендуется постоянно «подзаряжать» без предварительной полной разрядки, что в процессе работы бывает не всегда возможно.

В дальнейшем, при эксплуатации отремонтированного аккумулятора необходимо время от времени полностью разряжать его с последующей полной зарядкой — для предотвращения частого возникновения «эффекта памяти». Это рекомендуется делать, как минимум, раз в полгода. Так можно продлить срок работы никель-кадмиевых элементов с оптимальной выработкой их ресурсов, без накопления ими ненужной информации о предыдущих подзарядках.

Замена никель-кадмиевых аккумуляторов в шуруповерте на литиевые

В последнее время на форумах, посвященных электротехническим инструментам, часто описывается процесс замены никель-кадмиевых АКБ шуруповерта на Li Ion аккумуляторы. И это не случайно. Более современные элементы на основе лития имеют гораздо большую емкость. А количество рабочих циклов у них больше, как минимум, в полтора-два раза.

Очень часто кадмиевые батарейки меняют на популярные литиевые 18650, названные так на основании своих размеров. Поменять батареи на литий можно в том случае, если инструмент работает ежедневно, либо очень часто. Большое количество циклов литий-ионных аккумуляторов оптимально подойдет для профессиональных мастеров, которые используют инструмент каждый день.

Для того чтобы переделать шуруповерт с «с кадмия на литий», понадобятся аккумуляторы 18650 и специальный модуль зарядки. Данный модуль позволяет заряжать аккумулятор и отдавать нагрузку на одних и тех же выводах (та самая защитная плата, о которой говорилось в начале). В таких модулях имеется защита от короткого замыкания между элементами.

Как спаять элементы

Пайку настоятельно рекомендуется проводить именно аппаратом контактной сварки — вследствие того, что литиевые аккумуляторы еще более чувствительны к нагреванию, чем кадмиевые. Если никель-кадмиевые батарейки могут выдержать манипуляции с паяльником, то для лития все же лучше использовать метод контактной сварки.

Для соединения аккумуляторов между собой понадобится тонкая металлическая полоска. Сами полоски можно нарезать из мягких консервных банок. Все соединяемые поверхности предварительно нужно протереть спиртом, а затем начать точечную сварку с помощью аппарата. Длительность импульса подбирается экспериментально таким образом, чтобы не было прожига и чтобы соединение было надежным. Для надежности соединения пластины с контактной поверхностью батарейки лучше сделать несколько точечных соединений.

Лишняя часть полоски отрезается, и свободный ее край соединяется с другим аккумулятором. Далее все элементы соединяются друг с другом по этому же принципу. Безусловно, с соблюдением полярности.

Вся готовая сборка фиксируется друг с другом с помощью изоленты. Лучше сделать два оборота изоленты с одной стороны и два оборота с другой — для большей надежности. После этого контакты аккумуляторов снова соединяются металлической полосой. Получается готовая новая батарея, к которой теперь нужно присоединить плату (модуль).

Модуль можно припаять к новому аккумулятору уже обычным паяльником.

Минусовой провод аккумуляторной сборки подсоединяется на плате к выводу B-, а плюсовой — к выводу B+. Контактные клеммы подсоединяются к клеммам P- и P+, балансировочные отводы — к выводам B1, B2 и B3. Для припоя лучше использовать качественный флюс, который очень хорошо растекается по всей поверхности. Плюсовой провод припаивается напрямую, а к минусовому контакту припаивается толстый провод с сечением не менее 0,5 мм2, так как по нему будет протекать ток не менее 10 ампер.

После этого припаиваются балансировочные провода с небольшим сечением.

Далее:

  • к контакту B3 подключают точку соединения третьего и четвертого аккумуляторов;
  • к контакту B2 — точку соединения второго и третьего;
  • к контакту B1 — точку соединения первого и второго (отсчет начинаем с плюсового контакта).

После зарядки аккумулятора проверяем напряжение на всех его элементах. U на каждом из них не должно превышать 4,2 вольта.

После того как новый аккумуляторный блок готов, разбираем старый никель-кадмиевый аккумулятор. Изымаем только старые батарейки, а старые термодатчики оставляем на месте, потому что зарядное устройство шуруповерта без них работать не будет. Припаиваем внутрь пластмассового корпуса новый блок, а пространство, оставшееся внутри, заполняем пенопластом.

Таким образом, если возникает необходимость замены аккумулятора в шуруповерте, можно сделать ее своими руками. В случае со старыми, но надежными кадмиемыми батареями можно воспользоваться методом их частичной замены на новые. А если есть желание собственноручно сваять себе «профессиональный и мощный шуруповерт», можно с успехом полностью поменять аккумуляторный блок на литий-ионные элементы.

Замена никель-кадмиевых аккумуляторов в шуруповерте на литиевые

В последнее время на форумах, посвященных электротехническим инструментам, часто описывается процесс замены никель-кадмиевых АКБ шуруповерта на Li Ion аккумуляторы. И это не случайно. Более современные элементы на основе лития имеют гораздо большую емкость. А количество рабочих циклов у них больше, как минимум, в полтора-два раза.

Очень часто кадмиевые батарейки меняют на популярные литиевые 18650, названные так на основании своих размеров. Поменять батареи на литий можно в том случае, если инструмент работает ежедневно, либо очень часто. Большое количество циклов литий-ионных аккумуляторов оптимально подойдет для профессиональных мастеров, которые используют инструмент каждый день.

Для того чтобы переделать шуруповерт с «с кадмия на литий», понадобятся аккумуляторы 18650 и специальный модуль зарядки. Данный модуль позволяет заряжать аккумулятор и отдавать нагрузку на одних и тех же выводах (та самая защитная плата, о которой говорилось в начале). В таких модулях имеется защита от короткого замыкания между элементами.

Как спаять элементы

Пайку настоятельно рекомендуется проводить именно аппаратом контактной сварки — вследствие того, что литиевые аккумуляторы еще более чувствительны к нагреванию, чем кадмиевые. Если никель-кадмиевые батарейки могут выдержать манипуляции с паяльником, то для лития все же лучше использовать метод контактной сварки.

Для соединения аккумуляторов между собой понадобится тонкая металлическая полоска. Сами полоски можно нарезать из мягких консервных банок. Все соединяемые поверхности предварительно нужно протереть спиртом, а затем начать точечную сварку с помощью аппарата. Длительность импульса подбирается экспериментально таким образом, чтобы не было прожига и чтобы соединение было надежным. Для надежности соединения пластины с контактной поверхностью батарейки лучше сделать несколько точечных соединений.

Лишняя часть полоски отрезается, и свободный ее край соединяется с другим аккумулятором. Далее все элементы соединяются друг с другом по этому же принципу. Безусловно, с соблюдением полярности.

Вся готовая сборка фиксируется друг с другом с помощью изоленты. Лучше сделать два оборота изоленты с одной стороны и два оборота с другой — для большей надежности. После этого контакты аккумуляторов снова соединяются металлической полосой. Получается готовая новая батарея, к которой теперь нужно присоединить плату (модуль).

Модуль можно припаять к новому аккумулятору уже обычным паяльником.

Минусовой провод аккумуляторной сборки подсоединяется на плате к выводу B-, а плюсовой — к выводу B+. Контактные клеммы подсоединяются к клеммам P- и P+, балансировочные отводы — к выводам B1, B2 и B3. Для припоя лучше использовать качественный флюс, который очень хорошо растекается по всей поверхности. Плюсовой провод припаивается напрямую, а к минусовому контакту припаивается толстый провод с сечением не менее 0,5 мм2, так как по нему будет протекать ток не менее 10 ампер.

После этого припаиваются балансировочные провода с небольшим сечением.

Далее:

  • к контакту B3 подключают точку соединения третьего и четвертого аккумуляторов;
  • к контакту B2 — точку соединения второго и третьего;
  • к контакту B1 — точку соединения первого и второго (отсчет начинаем с плюсового контакта).

После зарядки аккумулятора проверяем напряжение на всех его элементах. U на каждом из них не должно превышать 4,2 вольта.

После того как новый аккумуляторный блок готов, разбираем старый никель-кадмиевый аккумулятор. Изымаем только старые батарейки, а старые термодатчики оставляем на месте, потому что зарядное устройство шуруповерта без них работать не будет. Припаиваем внутрь пластмассового корпуса новый блок, а пространство, оставшееся внутри, заполняем пенопластом.

Таким образом, если возникает необходимость замены аккумулятора в шуруповерте, можно сделать ее своими руками. В случае со старыми, но надежными кадмиемыми батареями можно воспользоваться методом их частичной замены на новые. А если есть желание собственноручно сваять себе «профессиональный и мощный шуруповерт», можно с успехом полностью поменять аккумуляторный блок на литий-ионные элементы.

Ремонт аккумуляторных батарей шуруповертов


Ремонтные работы  включают в себя восстановление источников питания  или замену банок в аккумуляторе шуруповерта своими руками.

Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

Разборка корпуса

Корпус батареи состоит из двух  частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда.   При клеевом соединении  необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя  необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.

Определение дефектных банок

Порядок действий для определения дефектных банок:

  • элементы внимательно осматриваются;
  • выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
  • тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах  должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V  в зависимости от модели. Если аккумулятор эксплуатируется долго,  показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.

Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается,  когда температура бочки, на которой установлен термодатчик,  достигнет значения  полного заряда.  Часть элементов при этом могут быть недозаряжены.    Это губительно для никель-кадмиевых батарей, так как  из-за эффекта памяти  после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.

Восстановление элементов

Алгоритм восстановления банок:

  • разряженный элемент подключается с соблюдением  полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
  • проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.

Существуют и другие способы восстановления работоспособности батарей:

  • кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
  • добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.

При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.

Сборка аккумулятора

После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:

  • элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
  • провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их  соприкосновения друг с другом или с полюсами банок;
  • при сборке литиевых батарей плату-контроллер  изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы  избежать короткого замыкания в схеме;
  • части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией,  или с помощью клея.  Рекомендуется клей-герметик – соединение получается надежное и  герметичное, в при необходимости быстроразъемное.

Разновидности аккумуляторов для шуруповёрта

Прежде чем приступать к ремонту, необходимо произвести диагностику, а для этого, узнать какие виды аккумуляторных батарей используются в шуруповёртах. Такие знания помогут быстро определить тип источника питания, соответственно, выбрать правильный подход.

Никель-кадмиевые батареи

Никель-кадмиевый аккумулятор – популярный источник питания для шуруповёртов различной мощности. Основное его преимущество – низкая цена, поэтому такие АКБ получили широкое применение: от ручного инструмента до электрокаров, перевозящих большие грузы. Интересный факт, что даже в троллейбусах установлены никель-кадмиевые источники питания.

Преимущества:

При правильной эксплуатации обладают продолжительным сроком эксплуатации и большим количеством циклов заряд/разряд. Могут длительное время находиться в режиме хранения

Важно знать, что никель-кадмиевые батареи можно хранить только разряженными. Низкая температура окружающей среды не влияет на долговечность

Доступны по своей ценовой политике.. Недостатки:

Недостатки:

  • При неправильной эксплуатации повышается ток саморазряда.
  • Не рекомендуется вскрывать батареи – никель и кадмий являются токсичными и очень вредными для человеческого организма элементами.

Ремонт никель-кадмиевого аккумулятора шуруповерта можно произвести своими руками.

Никель-металлогидридные батареи

Ремонт аккумулятора шуруповерта с никель-металлогидридными элементами невозможен.

Преимущества:

  • Большая ёмкость. Такие источники питания способны на 20% дольше проработать за один цикл, чем никель-кадмиевые аккумуляторы.
  • Длительный эксплуатационный срок. При правильном обращении – не менее 300 циклов заряд/разряд.
  • Не требуют полной разрядки.

Недостатки:

  • Восстановление никель-металлогидридных источников питания невозможно, только замена.
  • Высокая ценовая политика.
  • Невосприимчивость к низкой температуре окружающей среды.

Никель-металлогидридный элемент, что может быть очень важным для некоторых пользователей, является экологически чистым. Но всё равно не следует забывать про правильную утилизацию отработавших источников питания.

Литий-ионные батареи

Замена аккумуляторов в шуруповёрте, если они литий-ионного типа, происходит в течение нескольких минут. Но ремонту такие источники питания, как и никель-металлогидридные АКБ, не поддаются.

Преимущества:

  • Самое большее количество циклов заряд/разряд среди остальных аккумуляторных батарей.
  • Высокая ёмкость.
  • Меньший вес, соответственно, большее удобство при обращении с электроинструментом.

Недостатки:

  • Высокая ценовая политика. Не всегда актуально покупать новую литий-ионную батарею – выгоднее приобрести электроинструмент в сборе.
  • При неправильном хранении и без дозаряда быстро приходят в негодность.

Литий-ионные стали самыми популярными источниками питания для электрокаров.

Признаки замкнувшего аккумулятора

Если полностью заряженный аккумулятор перестал запускать двигатель, при этом провода качественно подсоединены к клеммам и никаиких проблем с электрикой нет, то почти всегда такое «поведение» связано с замыканием банки.

Чрезмерный нагрев аккумулятора тоже может указывать на повреждение этого типа, ведь при выходе из строя одного отсека, повышенной нагрузке подвергнутся целые элементы.

Такие симптомы, как пониженная мощность пускового тока и высокая температура АКБ часто не оставляют сомнений в том, что одна из банок является неработоспособной, но для подтверждения «диагноза» желательно провести ряд опытов, в том числе с использованием измерительных приборов.

Восстановление различных элементов

Восстановить утерянную емкость разных элементов питания можно только в тех видах аккумуляторов, где имеет место особый эффект памяти. К указанным разновидностям относятся никель-кадмиевые либо никель-металлгидридные варианты. Чтобы отремонтировать и восстановить их, придется запастись более мощным зарядным блоком, в котором есть функция регулировки показателей напряжения и силы тока. Выставив уровень напряжения в 4 В, а также силу тока в 200 мА, понадобится подействовать этим током на составляющие компоненты питания, в которых было выявлено максимальное падение напряжения.

Отремонтировать и восстановить неисправные батареи можно, применяя сжатие либо уплотнение. Такое мероприятие являет собой своеобразное «разбавление» электролита, которого в банке АКБ стало меньше. А теперь восстанавливаем устройство. Чтобы провести такие процедуры, понадобится совершить определенную последовательность действий.

  • Сперва надо проделать тонкое отверстие в поврежденном элементе питания, в котором было выявлено кипение электролита. Делать это необходимо в торцевой части данной детали со стороны «минусового» контакта. Желательно использовать с этой целью пробойник или тонкое сверло.
  • Теперь понадобится выкачать воздух из баночки. Для этого идеально подойдет шприц (до 1 куб. см.).
  • При помощи шприца введите в батарейку 0,5-1 куб. см. дистиллированной воды.
  • Следующим шагом потребуется провести герметизацию баночки, используя эпоксидную смолу.
  • Надо выровнять потенциал, а также разрядить все баночки в аккумуляторе, подключив постороннюю нагрузку (это может быть 12-вольтовая лампа). После этого понадобится до конца зарядить батарею. Повторяйте циклы разрядки и подзарядки примерно 5-6 раз.

Советы при ремонте аккумуляторов

Приведенные ниже рекомендации помогут избежать ошибок при ремонте элементов питания для шуруповерта:

  • приобретать аккумуляторы следует по номиналу напряжения и емкости, а также размерам;
  • соединение батареек на заводе выполнено с помощью точечной сварки. Замена батарейки, производится путем пайки. При выполнении пайки, потребуется выполнять ее быстро, чтобы не испортить батарейку перегревом;
  • Соединение сделать с помощью заводских пластин либо с помощью медных такого же размера, так как при зарядке (работе) проходит большой ток. Соблюдать полярность.

После перепаковки аккумуляторов шуруповерта, нужно выровнять их потенциалы путем зарядки банок в течение 8—10 часов. После остывания производится замер напряжения на элементах. Если все сделано правильно, напряжение будет в пределах 1,3—1,4 В. Затем производится разрядка банок до конца, путем использования шуруповерта (необходимо провести заряд-разряд 3 раза). Данную процедуру рекомендуется проводить один раз в 3 месяца, для исключения эффекта памяти.

Пайка – самый сложный момент + (Видео)

На заводе аккумуляторы сваривают точечной сваркой. Но не в каждой домашней мастерской она есть. Ходят упорные мнения, что воздействия высокой температуры на элементы выводят их из строя. Мнения есть, но доказательств тому нет. Поэтому соединить элементы в батарею можно методом обычной пайки. Метод проверялся и на li ion аккумуляторах.

Для этого берется электрический паяльник мощностью 40 – 60 Вт, флюс для пайки никеля или тот, который есть и полоски нетолстой жести. Из жести изготавливаются соединители.

Перед сборкой необходимо залудить все контактные места аккумуляторов и соединительные пластины. Затем накладываем пластину на контакт и прижимаем паяльником. Мощный паяльник может быстро спаять луженый слой. Для этого достаточно доли секунды.

Проверяем пайку на физический разрыв. Подобным образом надо перепаять следующие контакты. Ничего сложного в этом процессе нет. Нужна определенная аккуратность и навык, чтобы сделать все самому. После пайки протираем все места спиртом, чтобы удалить остатки флюса, собираем батарею в корпус и ставим на зарядку. После полной зарядки делаем полную разрядку для выравнивания элементов и батарея готова к использованию.

Разборка аккумулятора шуруповерта

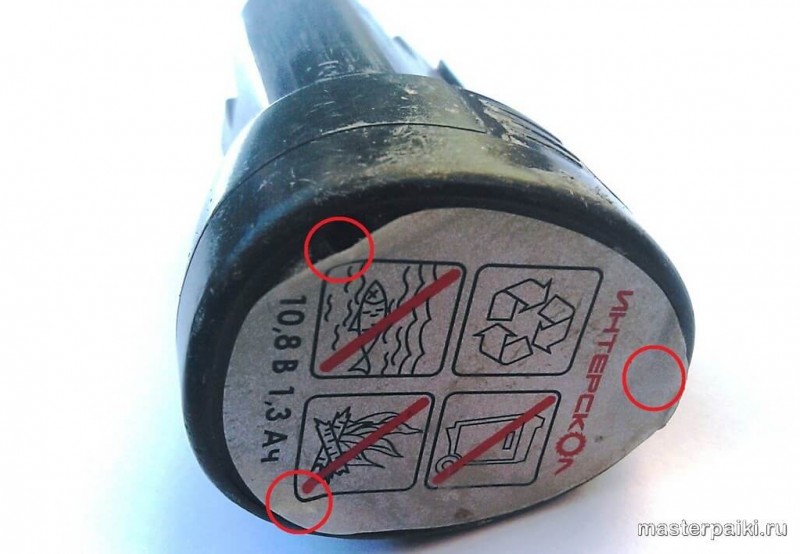

Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои .

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя и. Обязательно нужно прозвонить подозрительные радиоэлементы на этой плате

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке . В общем, банки сдохли – менять их нужно однозначно.

Замена банок в аккумуляторе

Как отремонтировать аккумулятор для шуруповерта? Самый простой способ оживить батарею – заменить одну из банок.

Нужно найти дефективный элемент с малым напряжением. Для этого нужно воспользоваться тестером.

Инструкция, как проверить аккумулятор шуруповерта мультиметром:

  1. У обычного мультиметра есть два щупа – красный и черный. С противоположных торцов банки есть два контакта (плюс и минус).
  2. Рычаг выбора тестера устанавливается в режим «постоянное напряжение». Если у мультиметра автоматический подбор величин – этого достаточно. Если его нет, нужно поставить рычаг в положение «20».
  3. Щупы прикладываются к контактным площадкам и замеряется напряжение. На экране показывается реальный вольтаж. Если перед цифрами есть знак «-», значит щупы нужно поменять друг с другом.
  4. Каждая банка проверяется по этому алгоритму.

Когда был найден сломанный элемент, он просто отпаивается и меняется. Нужно использовать мощный паяльник, чтобы не перегреть банку.

Распространённый метод восстановления Ni─Cd аккумуляторов?

На тему восстановления Ni─Cd аккумуляторов есть достаточно много статей и видеороликов в интернете. Большинство из них касается восстановления аккумуляторов от шуруповёртов и другого портативного инструмента. Это неудивительно, поскольку такие батареи стоят достаточно дорого и зачастую их ещё нужно поискать. В основном при восстановлении никель─кадмиевых аккумуляторов используется одна методика, которую мы сейчас опишем.

На изображении ниже представлен аккумулятор от шуруповёрта в сборе и его начинка.

Аккумулятор от шуруповёрта

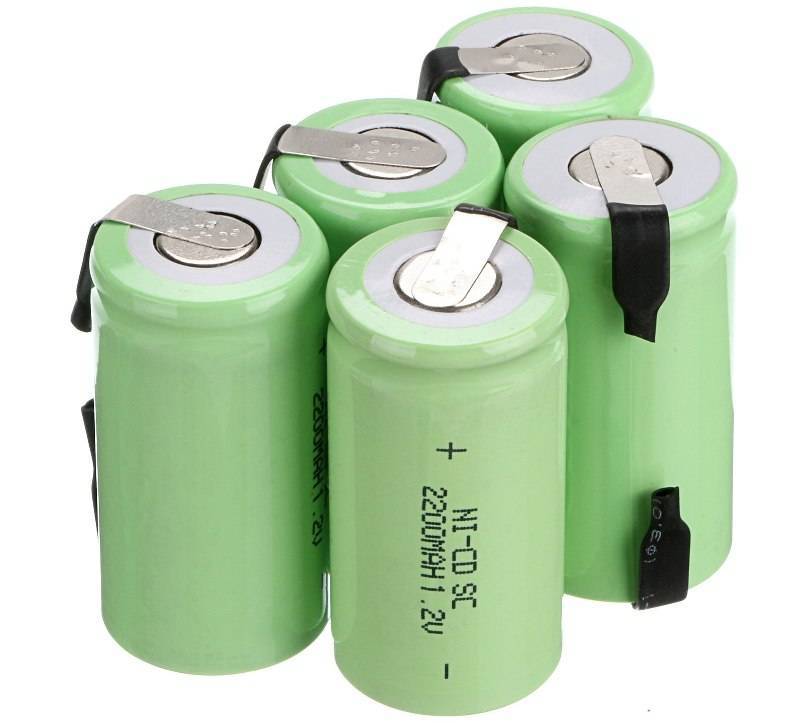

А на следующем фото представлена одна батарейка этой сборки.

Одна Ni-Cd батарейка из аккумулятора

При этом ток должен быть гораздо больше ёмкости батареи (в десятки раз)

Методика восстановления пригодна для никель─кадмиевых аккумуляторов. Не путать с никель─металлогидридными. Опробована она была на моделях рулонного типа. В принципе подходит для батареек любого возраста и даже потёкших. Конечно, чем старше будет аккумулятор, тем меньше шансов будет его восстановить.
Что понадобиться при проведении процедуры восстановления:

  • другая рабочая аккумуляторная батарея с сильным током. Это может быть аккумулятор от источника бесперебойного питания, автомобильный аккумулятор и т. п.;
  • крокодилы, куски провода. Куски провода должны иметь длину около 10 сантиметров и сечение не менее 1,5 мм2;
  • мультиметр для контроля напряжения;
  • средства защиты (перчатки, очки).

В идеале следует проводить процедуру на каждой батарейке (1,2 вольта) по отдельности, а не на все сборке сразу. В этом случае процедура восстановления будет проходить эффективнее и вторую батарею можно будет использовать меньшей мощности (вполне хватит стандартной автомобильной АКБ или аккумулятора из источника бесперебойного питания).

Итак, по порядку, что нужно делать:

Находите у восстанавливаемой батарейки (или у всего блока шуруповёрта, если восстанавливаете целиком) плюс и минус;
Затем при помощи куска провода и крокодилов соединяете минусы;
Потом к одному из плюсовых контактов крепится второй кусок провода;
После этого нужно свободным концом провода быстро касаться оставшегося свободным плюсового контакта

Здесь важно делать касания быстро и кратковременно (2─3 касания в секунду). Эта процедура продолжается 3─4 секунды

Важно не допускать приварки провода в месте касания.

Перезапуск аккумулятора

Вообще, рекомендуется касаться проводом не самого вывода батареи, а сначала прикрепить к нему крокодил или пластину. И уже касаться их.

После проведения одного цикла таких касаний делается замер напряжения на восстанавливаемой батарее. Если не появилось, то делаете ещё один цикл. После того, как на батарейке появится напряжение, она ставится на зарядку до набора своей ёмкости. Скорее всего, она будет меньше номинала. Рекомендуется ещё сделать несколько циклов заряд-разряд для тренировки аккумулятора. Подробно о том, как заряжать Ni-Cd аккумуляторы читайте по указанной ссылке.

Почитав отзывы об этом методе восстановления, стало ясно, что он дает лишь кратковременное улучшение состояния батареи. Аккумулятор действительно начинал работать, заряжаться, разряжаться, набирать ёмкость, но впадал некоторое время, «что в кому». Я так понимаю, что это происходит по причине того, что не устранялся источник проблемы. В результате прожига устранялись дендриты, вызывавшие микрозамыкания, и батарейка оживала. Но поскольку состав и объём электролита нарушены, всё возвращалось в исходное состояние.

После поисков в интернете был найден ещё один, более совершенный метод восстановления Ni─Cd аккумуляторных батарей. Советуем также прочитать материал про то, как восстановить Ni─MH аккумуляторы.
