Как поменять грушу в насосной станции

Как правильно выполнить установку насосной станции

Чтобы реже задаваться вопросом о том, почему насос не качает воду из скважины или подает ее в систему некорректно, установке элементов насосной станции надо уделить серьезное внимание. Правильный монтаж систем водоснабжения с помпами погружного типа имеет не меньшее значение, так как ремонт глубинного насоса или его замена – это тоже недешевая процедура

• не допускать перегиба и деформации труб, используемых для монтажа;
• обеспечить абсолютную герметичность всех выполняемых соединений, чтобы исключить подсос воздуха в систему;
• обязательно разместить на подающей трубе обратный клапан и фильтрующий элемент;
• нижний конец впускной трубы погрузить в воду в скважине или колодце как минимум на тридцать сантиметров (при этом расстояние конца трубы до дна источника водоснабжения должно составлять не мене двадцати сантиметров);
• при значительной глубине источника водоснабжения (более 4 м) и при необходимости перекачивать воду на значительное расстояние увеличить расчетный диаметр используемых для монтажа труб;
• применять для оснащения насосной станции датчик протока воды и реле давления;
• расположить насосную станцию, которая устанавливается на жесткой и ровной поверхности, рядом с источником водоснабжения;
• после монтажа оборудования и его подключения к системе водоснабжения набрать воду в ту часть всасывающего трубопровода, которая расположена между насосом и скважиной или колодцем.

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX ) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения (P_вкл ) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл ) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP ) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие: Давление включения: 1,5-1,8 бар Давление выключения: 2,5-3 бар Максимальное давления выключения: 5 бар

Как все это работает: Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе» ), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например:на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Гидроаккумулятор: работа и причины его отказа

Одним из важнейших «игроков команды» становится гидроаккумулятор, позволяющий создавать и хранить запас воды, защищать систему и оборудование от форс-мажорных ситуаций.  Это устройство называют по-разному, иногда не совсем правильно: расширительный либо накопительный бак, гидробак, экспанзомат, мембранный бак, или просто — ГА. Это закрытая емкость, которая имеет гидравлическую камеру, изменяющую свой объем. Для того чтобы представить, как работает гидроаккумулятор, необходимо рассмотреть его конструкцию.

Устройство мембранного бака

Любой гидробак имеет определенное число элементов. В его состав входит:

• корпус, изготавливаемый из нержавеющей стали;
• мембрана (груша), которую делают из специальной, эластичной и прочной резины (EPDM, BUTYL);
• ниппель для подачи воздуха;
• фланец, оборудованный клапаном, он предназначен для закачки воды;
• специальные приборы — манометр, реле давления;
• платформа (опоры).

Как видно, устройство достаточно простое, однако непрерывная, интенсивная работа способна «сгубить» даже самые надежные конструкции. Современные качественные модели накопительных емкостей имеют большой эксплуатационный ресурс, работают долго, и без «капризов». Однако возможные неисправности гидроаккумулятора надо знать, так как исключить некоторые поломки все-таки нельзя.

Задачи сосуда и их выполнение

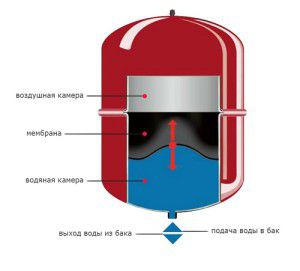

Накопительный бак состоит из двух камер: в одной из них находится воздух, в другой вода. Последний отсек заслуживает особого внимания. Это резиновый мешок, или мембрана. Принцип работы хранилища основан на сдавливании жидкости сжатым воздухом. Когда в системе расходуется вода, давление падает.

Гидробак незамедлительно реагирует на произошедшие изменения: он быстро восстанавливает параметры благодаря подаче новой порции жидкости, но без малейшего участия насоса. Естественно, редкое включение в работу этого главного прибора насосной станции гарантирует его более длительную эксплуатацию.

С помощью реле для гидробака задают два важнейших параметра давления воды: его верхний и нижний пределы. Когда значение становится минимальным, гидроаккумулятору «помогает» насос: он включается и работает до тех пор, пока давление снова не достигнет максимальной (заранее установленной) отметки.

Мембранный бак устраняет наиболее частые проблемы, возникающие при работе автономного водоснабжения, систем отопления либо экономичных гелиосистем. Аккумуляторы воды помогают:

• стабилизировать давление;
• быстро выровнять напор воды при интенсивном ее использовании;
• предотвратить возникновение гидроударов, крайне опасных для системы;
• гарантировать подачу воды при выходе из строя насоса, из-за перебоев с электроэнергией, но в этом случае гидробак должен иметь большой объем;
• значительно продлить жизнь главного элемента насосной станции, так как редкие периоды работы гидравлической машины исключают быстрый износ оборудования.

Особенность мембранного бака в том, что КПД этого прибора-сосуда не определяется. Устройство или работает, или нет.

Симптомы неисправности гидроаккумулятора

Мембранный бак — относительно простая конструкция. Поэтому часто возможные неисправности гидроаккумулятора можно обнаружить визуально.

Одним из признаков его «бездействия» становится участившееся срабатывание предохранительного клапана. Когда давление в системе повышается до предельных значений, он сбрасывает воду, защищая приборы и трубы. Другие симптомы неисправности:

• неоправданное включение насоса в работу при каждом водозаборе;
• неравномерный поток жидкости из крана — рывками, маленькими порциями;
• манометр, показывающий, что изменение давления идет скачкообразно: в этом случае стрелка прибора сначала резко идет вверх, потом падает до нуля.

При обнаружении этих признаков можно быть практически уверенными в том, что гидроаккумулятор либо некорректно работает, либо неисправен. Поиск источника проблемы и ее устранение — следующая операция, которая предстоит владельцам гидробака и насоса (насосной станции).

С ремонтом неисправного гидробака медлить нельзя. Игнорирование некорректной работы накопительного оборудования приведет к тому, что вскоре проблема коснется не только емкости, но и других элементов системы водоснабжения или отопления. Такой сценарий вряд ли кого-то воодушевит, так как в этом случае расходы на исправление серьезно возрастут.

Насосная станция работает (насос крутится), но воды нет:

Шаги по устранению этой неисправности следующие:

• В первую очередь нужно проверить обратный клапан, который находится в воде в скважине или колодце. Часто бывает, что в него попадает песок или мусор, и клапан не закрывается. При этом вода не поднимается по трубам до насоса.
• Во-вторых, проверить наличие воды в трубопроводе между колодцем и насосом. Насос также должен быть заполнен водой; если воды нет – залейте через заливное отверстие.
• Очень большая выработка между крыльчаткой и корпусом насоса. Насос просто работает сам на себя. Причина этого может заключаться в большом содержании в воде абразивных веществ, например, песка. В этом случае следует поменять корпус и крыльчатку, если они есть в продаже, или целиком насос (но не всю станцию!).
• Банально кончилась вода в скважине/колодце. Выход – попробовать опустить глубже всасывающий трубопровод или шланг. Но помните: расстояние от уровня воды в скважине до насоса не должно превышать указанную на насосе, обычно 8-9 м.

В чем преимущества применения гидроаккумулятора?

Если вмонтировать гидробак скажем, в водопроводную систему автономного типа, то он будет выполнять приведенные ниже немаловажные функции.

• Он будет поддерживать требуемое давление в магистрали.
• Он продлит эксплуатационный срок насоса, поскольку ограничивает его активацию/деактивацию.
• Будет компенсировать утечки жидкости из водопроводной сети.
• Защитит магистраль от гидравлических ударов во время включения насоса.

Очевидно, что гидробак – это крайне важная составляющая любой автономной системы водоснабжения, а потому от того, насколько стабильно он будет работать, зависит функциональность всей водопроводной сети.

1 Устройство мембраны и принцип ее работы

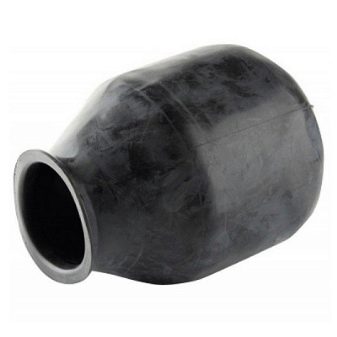

Мембрана для гидроаккумулятора внешне похожа на обычную медицинскую грелку или банку – в моделях небольших размеров (до 100 литров). У более крупного бака (от 100 литров и больше) ее форма скорее напоминает грушу или бутылку.

Суть, впрочем, не меняется – в любом случае это емкость, выполняемая из эластичных материалов. Она вставляется в металлический корпус бака, разделяя его на две части. В одной – внутри мембраны – содержится вода. Вторая – между стенкой мембраны и корпуса – закачанный внутрь воздух.

Такая конструкция предназначается для следующего: включенный насос закачивает воду внутрь бака (а точнее – внутрь мембраны). Ее наполнение производится до определенного уровня – пока давление внутри не достигнет до максимального давления (для бытовых систем водоснабжения этот параметр варьируется в диапазоне от 1.8 до 3 атмосфер), которое выставлено на реле давления насоса.

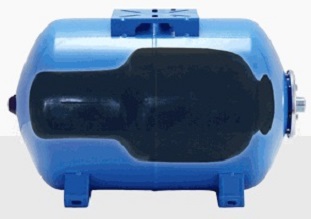

Расположение мембраны внутри бака-гидроаккумулятора.

В этот момент сам насос отключится. Вода же будет оставаться под давлением, и сможет с нормальным напором идти из кранов – поскольку теперь на нее будет воздействовать сжатый воздух, находящийся внутри бака.

Таким образом будет экономиться и электричество, и увеличиваться срок службы оборудования – поскольку насос будет находиться в работе меньшее время. Вдобавок применение бака для систем водоснабжения полезно еще и тем, что сводятся к минимуму резкие скачки давления, создаваемые при включении насоса в работу.

1.1 Виды мембран

Условно мембрана для гидроаккумулятора классифицируется по назначению:

1. Для систем водоснабжения.
2. Для систем отопления.

Разберемся подробнее с нюансами продукции каждой категории.

Мембраны для гидроаккумуляторов различного объема (от 24 до 300 литров).

Мембрана для гидроаккумулятора, применяемого для систем водоснабжения, имеет следующие характеристики:

• материал изготовления: каучук;
• температура среды: от 0 до +70 градусов;
• максимальное рабочее давление: 7 атмосфер.

Изделие такого типа нейтрально к бактериям.

Мембрана бака, который будет применяться для систем отопления, имеет отличия:

• материал изготовления: резина EPDM (особый состав, являющий собой резину, производимую по особенной технологии);
• температура среды: до +99 градусов;
• максимальное рабочее давление: 8 атмосфер.

Как и любое другое резиновое изделие, мембрана для бака (не важно, для каких именно систем – отопления или водоснабжения) имеет ряд недостатков. В частности, она негативно воспринимает:

Гидроаккумулятор в разрезе — расположение мембраны внутри бака.

• частые и/или резкие перепады температуры;
• превышение температуры свыше установленного предела;
• превышение давления свыше установленного предела (впрочем, для систем водоснабжения или отопления это малоактуально, поскольку бытовые насосные станции AL-KO обычно имеют меньшее рабочее давление);
• частое и/или резкое сжатие.

Однако условия эксплуатации в системах водоснабжения и отопления обычно такие, что избежать негативного влияния попросту не удается. К примеру: по вечерам расход воды резко повышается – приходя домой с работы, человек хочет принять душ, приготовить еду, поесть, помыть посуду. Таким образом содержимое бака быстро сольется. Тоже самое – и утром, когда человек спешит на работу.

Так что несмотря на то, что срок эксплуатации мембраны бака водоснабжения обычно указывается до 5 лет – по факту ее замена требуется куда чаще. В целях профилактики рекомендуется периодически (не реже 1 раза в год) проверять целостность изделия (как именно – рассмотрим ниже).

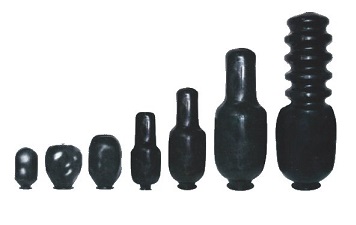

Гидроаккумуляторные мембраны различного объема.

Отдельно следует упомянуть и про объем емкости – ведь это, по сути, ее ключевой параметр. Современные баки выпускаются по типоразмерам объема, начинающимся с 8 литров.

Наиболее распространенный вариант для бытовых домашних устройств – это 24, 50, 60 и 80 литров (максимально модель может вмещать до 2 тысяч литров воды, однако для обычного жилого коттеджа или дачи это, само собой, не актуально).

Также пользуются популярностью и мембраны большей вместимости – на 100-200 литров, что актуально для коттеджей, в которых живет более 4-5 людей.

Давление в гидроаккумуляторе. Какое давление должно быть в гидроаккумуляторе?

Такой прибор, как гидроаккумулятор необходим для поддержания давления в системе водоснабжения напорного типа. Нередко он действует в ансамбле с реле давления. Благодаря подобному функционированию появляется возможность создать станцию, базирующуюся на насосе погружного или поверхностного типа

Стоит детально разобраться в важном вопросе: каким должно быть давление в гидравлическом аккумуляторе

Роль в системе водоснабжения

Прежде чем останавливаться на параметрах давления в аккумуляторе, необходимо рассмотреть его основную роль в водопроводе. Первым предназначением этого объекта является поддержка, а также постепенная смена уровня давления жидкости, присутствующей в системе.

Кроме того, гидроаккумулятор выполняет и такие важные функции, как:

• обеспечивает надежную защиту от гидроудара (в данном варианте подразумевается изменение в давлении жидкости, которое было вызвано очень быстрым изменением ее скорости);
• отвечает за наличие минимального водяного запаса;
• ограничивает повторно-кратковременный запуск насоса.

Из освещения перечисленных функций можно сделать вывод, что гидравлический аккумулятор дает возможность пользоваться реле давления, а также автоматизировать процесс подачи жидкости. Если в системе не будет присутствовать гидроаккумулятор, то реле не сможет функционировать правильно, так как быстрое изменение давления в системе будет провоцировать его частое срабатывание.

Такие процессы в итоге приведут к тому, что подача воды будет нестабильной, а электродвигатель может перегреться или сломаться, как и реле.

Разнообразие

Различают несколько разновидностей гидробаков.

• Отвечающий за холодное водоснабжение. Бак нужен для скопления и подачи не подогретой воды. А также он призван оберегать бытовые приборы от опасных гидроударов на фоне резкого изменения давления в системе. Если насос активировать и дезактивировать реже, то гидробак прослужит дольше.
• Обеспечивающий горячей водой. Такое устройство беспроблемно работает в условиях высоких температур.
• Отопительный. Подобные экземпляры называют расширительными. Они действуют в конструкции закрытых отопительных систем.

Устройство и принцип работы

Гидравлический аккумулятор выглядит как небольшая коробка, представленная разными формами с дополнительными элементами, отвечающими за управление – эти детали располагаются под крышкой. Аккумулятор прикрепляется к определенному выходу штуцера (или тройника) емкости. Его механизм оснащается пружинами – они отвечают за регулировку и проворачивание гаек.

Стоит подробнее рассмотреть принцип действия гидравлического аккумулятора.

• Пружины в этой детали соединяются с мембраной, которая отвечает на силу нажима. Увеличение параметров ведет к сжиманию спирали, а уменьшение – к сжатию.
• Группа контактов, призванная отвечать на упомянутые процессы, смыкая или размыкая контакты, сигнализирует об этом помпе. Схема подключения во всех случаях предусматривает подключение его электрического кабеля к агрегату.
• Пока накопитель наполняется, возрастает нажим. Пружина отдает мощность напора, техника активируется в соответствии с установленными значениями – дезактивирует помпу, отдавая ей соответствующую команду.
• Нажим слабеет по ходу расходования жидкости. В тот момент как система это фиксирует, двигатель запускается.

Причины износа

Среди факторов, влияющих на износ мембраны, можно выделить следующие:

• перепады температур в гидроаккумуляторе;
• постоянный процесс сжатия и растяжения;
• трение мембраны об стенки корпуса агрегата.

От вышеуказанных факторов мембрана, естественно, изнашивается. Как правило, о признаках выхода из строя мембраны говорят следующие немаловажные моменты:

• гидроаккумулятор начал работать рывками;
• насос включается слишком часто через небольшие промежутки времени;
• показания манометра резко набирают высокий уровень, а затем – стремительно падают;
• кран как бы «плюется» водой.

В ситуациях подобного рода очевидным фактом является тот момент, что необходимо заменить мембрану гидробака.

Особенности

Для уменьшения потребления электроэнергии и исключения колебаний уровня давления в современных насосах с гидроаккумуляторами производители устанавливаю специальный разделяющий элемент – мембрану.

Форма мембранной детали зависит от объема емкости и бывает двух разновидностей:

• продолговатая;
• вытянутая.

Основа – каучук или специализированная резина. Материал для изготовления мембраны должен соответствовать всем гигиеническим нормам и санитарным стандартам. Специальная резина, устойчивая к образованию плесени и грибка, способна выдерживать высокое давление и широкий температурный диапазон.

Производители выпускают два вида мембраны:

• плоская;
• баллонная.

Устройство

Гидроаккумуляторная мембрана – элемент, позволяющий разделить гидроаккумулятор на воздушный отдел и водяной отдел. В корпусе бака располагают эластичную мембрану, образовывая два пространства, которые не зависят друг от друга.

Баллонное мембранное устройство заполнено водой, а в полости между ее стенками и оболочкой гидроаккумулятора находится воздух, нагнетенный высоким давлением. Плоская мембрана крепится на стенках аккумулятора, образуя два изолированных пространства.

С помощью наносных систем воду закачивают в устройство до момента образования максимального уровня давления. Необходимый уровень специалисты выставляют с помощью реле на корпусе оборудования.

Принцип работы

Принцип работы гидроаккумулятора заключается в подаче воды насосом в мембрану. В полости между стенками мембраны и покрытием гидроаккумулятора создается давление, необходимое для работы всей системы водоснабжения.

В момент достижения установленного на реле значения насосная система автоматически отключается, сохраняя внутреннее давление. Это позволяет избежать перепадов в напоре воды и обеспечить стабильную работу системы. После того как давление опустится до минимального уровня, насосная установка вновь автоматически начнет набор воды и нагнетание воздуха.

Вначале теория

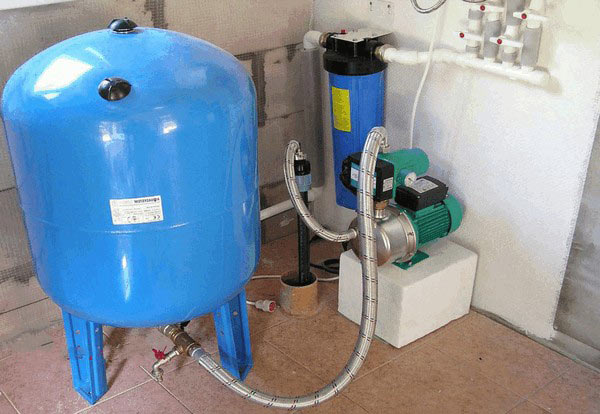

Автономная система водоснабжения с гидроаккумулятором

Если в водонапорной башне давление воды создается за счет силы тяжести — и чем выше расположена емкость, тем оно больше, то в гидроаккумуляторе для этого используется внешнее давление на жидкость. Поэтому для этих устройств не важна высота, да и место тоже.

Классификация гидроаккумуляторов

Они делятся на две группы:

1. Механические, в которых давление создается усилием сжатой пружины, упругой мембраны или грузом.
2. Пневматические — в них на воду давит газ, который тоже находится под давлением. Для разделения воды и газа используются гибкие мембраны из резины или подобных материалов.

В небольших системах автономного водоснабжения используется именно последняя разновидность, так как она проще по конструкции и дешевле в обслуживании. В дальнейшем и пойдет разговор именно о них.

Гидроаккумуляторы это компактная замена водонапорных башен

Водоснабжение с гидроаккумулятором вполне может обеспечивать небольшой поселок, в котором проживают до 1-2 тысяч жителей.  Автор этих строк, работая в коммунальной сфере, переделал более 10 сельских водопроводов подобным образом.

Причем, стоимость покупки и монтажа гидроаккумулятора на порядок меньше, чем замена полностью изношенной (в основном из-за коррозии) башни Рожновского на новую.

Устройство гидроаккумулятора

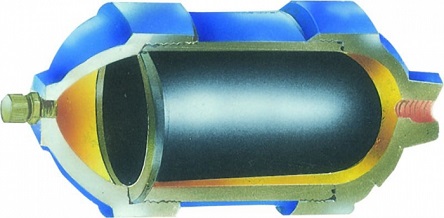

Гидроаккумулятор в разрезе

Как мы уже говорили, речь будет идти о пневматических гидроаккумуляторах (еще одно название — гидропневмоаккумулятор). Конструкция их крайне простая, фактически он состоит из нескольких деталей.

1. Корпус, как правило, металлический. В него закачивается воздух (в промышленных аккумуляторах для специальных жидкостей это может быть и азот, но для сравнительно небольших объемов воды это просто воздух).
2. В корпусе закреплена мембрана, она представляет собой резиновый мешок (грушу). Он соединен патрубком с водопроводом, и в него закачивается вода под давлением насоса из водопровода. Как известно, она, в отличие от воздуха, несжимаема, поэтому сжимается последний. При разборе воды, воздух, расширяясь, вытесняет ее.
3. Для того чтобы закачивать воздух, в объем между корпусом и грушей устанавливается патрубок с золотником. В большинстве случаев он полностью аналогичен тем, которые применяются на автомобильных шинах.
4. Дополнительно на гидроаккумулятор могут быть установлены манометры для контроля давления и датчики реле.

Для чего предназначены гидроаккумуляторы

Олин из вариантов установки гидроаккумуляторов в системах водоснабжения

• Систему автономного водоснабжения можно построить и без них. Для этого нужно: либо чтобы насос работал постоянно, либо он включался при разборе (падении давления в водопроводе). Но такой подход невыгоден, так как снижает его ресурс и увеличивает потребление электроэнергии. Поэтому ставят гидроакуумуляторы, которые позволяют насосам включаться только периодически.
• Эти агрегаты, регулируя давление в водопроводе, компенсируют гидроудары приводящие к разрушению труб и других деталей системы.

Гидроудар и его последствия

• Регулировка давления обеспечивает еще и стабильную работу смесителей. Если в системе напор резко скачет, то тяжело выставить нужную температуру на точках разбора.
• Для исключения «сухого хода» насоса. При запуске без воды в корпусе крыльчатка резко раскрутившись, так как нет сопротивления, может сорваться с вала. Для того чтобы вода не уходила, до насоса ставят обратный клапан, гидроаккумулятор же обеспечивает наличие жидкости после насоса.

Последствия «сухого хода» насоса

Для создания запаса воды в случае перебоев с электроэнергией. Однако нужно отметить, что в небольших автономных системах емкость гидроакуумуляторов редко превышает 10-20 литров (по этому параметру они уступают напорным емкостям). Так что принять душ или помыть посуду при отсутствии электроэнергии не получится. Но никто не мешает поставить аккумулятор большей емкости.

Гидроаккумуляторы большой емкости могут долго подавать воду при отключенном насосе

О работе гидроаккумулятора в системах водопровода можете также посмотреть видео в этой статье:

Назначение и особенности мембранных баков для отопления

Конструкция мембранного бака

Сначала необходимо узнать функциональные качества этого устройства. При нагреве воды в трубах происходит естественное расширение и повышение давления. Если значение превышает нормированную величину — необходим механизм стабилизации. Именно для этого предназначены баки мембранные для систем отопления, которые могут отличаться по техническим и конструктивным характеристикам.

Они представляют собой герметичную емкость, разделенную на 2 области — водяную и воздушную камеры. Между ними располагается эластичная мембрана. Для подключения водяной предусмотрен соответствующий патрубок, а в воздушной камере располагается система нагнетания давления. Принцип работы расширительного мембранного бака для системы отопления заключается в увеличении полезного объема в результате смещения эластичной мембраны в сторону воздушной камеры. Для этого необходимо подключить водяной патрубок к трубе отопления, а в воздушной камере создать давление, величина которого не должна превышать номинальное для системы отопления.

Установка мембранного бака в системе отопления имеет следующие преимущества:

• Автоматическая стабилизация критического расширения теплоносителя;
• Отсутствие потерь воды за счет испарения;
• Возможность установки как для системы с дистиллированной водой, так и с антифризом;
• Простой монтаж и замена мембраны при превышении срока ее эксплуатации.

Но как правильно подобрать мембранный бак для отопления, принцип работы которого настолько прост? Для этого сначала необходимо ознакомиться с его разновидностями.

Мембранный бак для отопления по принципу работы схож с аналогичным для системы водоснабжения. Но конструкция последнего не рассчитана на высокие температуры. Производители маркируют их синим цветом, а отопительные – красным.

Диагностика целостности и замена

Нередко мембрана в гидроаккумуляторе требует ремонта или замены. Можно оценить качество работы системы водоснабжения, не вынимая резиновую грушу. Первыми признаками нарушения целостности емкости могут служить перебои водоснабжения и скачки стрелки манометра. Для выполнения полной проверки конструкции необходимо сначала оценить ее внешний вид. Для этого нужно отключить насос, перекрыть подачу воды в бак, и слить из него жидкость. Если во время дренирования воды из отверстия будет наблюдаться выход воздуха, это означает, что мембрана рвется и требует замены.

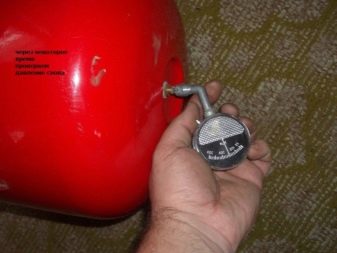

Проверить целостность изделия можно и по-другому: выпустив воздух из бака. Если из ниппеля будет подтекать вода, то мембрана точно имеет повреждения. При наличии такой проблемы придется незамедлительно поменять диафрагму. Чтобы заменить изделие своими руками, необходимо отсоединить гидроаккумулятор от трубопровода, и затем сбросить давление воздуха. Для этого нужно найти ниппель, который вне зависимости от модели располагается в верхней части бака. После остается открутить шланг и крышку.

Производить ремонт нужно с использованием тазика, в который будет стекать вода, оставшаяся внутри емкости

Поэтому важно проводить процедуру в том месте, где вода не нанесет ущерба напольному покрытию

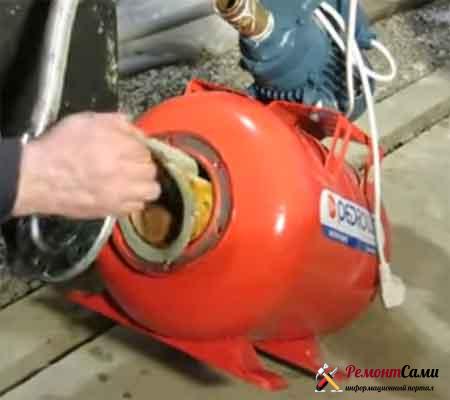

Для этого нужно демонтировать крышку с манометром и вытащить мембрану через специальное отверстие. После проделанных манипуляций стоит внимательно изучить корпус и тщательно промыть грушу.

Особого внимания требует наличие ржавчины, грязи и трещин, которых в идеале быть не должно. Проверив бак, нужно промыть его изнутри и хорошо просушить. В дальнейшем требуется установка отремонтированной мембраны и монтаж ее фланца на место. После полной сборки конструкции остается только накачать воздух внутрь бака, чтобы система водоснабжения смогла нормально функционировать. Выполнить это можно через золотник насоса, который обычно находится внизу корпуса.

Мастер-класс по замене мембраны гидроаккумулятора смотрите далее.

Замена грушы гидроаккумулятора

Начинаем с выключения с сети, открываем кран и спускаем воду по максимуму. Дальше откручиваем рукав от гидроаккумулятора и сливаем остальную воду. Можно и не откручивать а сразу снимать фланец.

Для упрощения дальнейших работ будет проще разъединить насос от гидроаккумулятора. Но если есть доступ то все легко делается на месте не разъединяя.

Дальше откручиваем фланец и вытаскиваем резиновую грушу. При желании осматриваем на повреждения.

Осматриваем железный бачок на наличие ржавчины, острых выступов. Если таковые имеются — удаляем и высушиваем бачок.

Покупаем точно такую же грушу и устанавливаем ее в бачок, привинчиваем фланец.

Подсоединяем гидроаккумулятор к насосу и накачиваем в него воздуха около 1.5 атмосфер. Далее полностью запускаем систему и смотрим на наличие пропускания воздуха или воды.

Если пускает воздух придется заменить ниппель, проделав все что описано выше. Если пускает вода так же нужно дотянуть соединения , не помогает поменяйте прокладку на рукаве или где в этом есть нужда.

Проблемы и неисправности насосных станций и их исправление

В процессе эксплуатации водяных насосов происходят разные поломки. Чтобы качественно проводить ремонт насосных станций, необходимо знать, какие узлы чаще всего выходят из строя и как устранять неисправности. Какое бы оборудование не устанавливалось для частного дома, поломки всегда носят типичный характер.

Не отключается насосная станция, не набирает давление

Причины носят следующий характер:

1. Отсутствие воды в колодце. Допускать этого нельзя, потому что есть риск перегорания двигателя в результате его перегрева. Чтобы этого не произошло, требуется наличие датчика, который бы подавал команду на отключение.
2. Недостаточная проходимость магистрали. Причиной может служить малый диаметр труб, засор или потеря герметичности.
3. Поломка обратного клапана. Требуется его разборка и устранение неисправности.
4. Засорение фильтра. Необходима его прочистка или замена.
5. Окисление контактов реле. Прибор снимается и очищается от окалины.
6. Выработка крыльчатки насоса. Вода перестает подаваться вверх. Если заменить деталь возможности нет, требуется установка нового насоса.
7. Малое напряжение в сети. В результате не срабатывает реле. Необходимо подключение стабилизатора.

Ремонт насосной станции: часто включается

Частые включения негативно сказываются на работе аппарата. Причины могут заключаться в следующем:

1. Маленький объем гидроаккумулятора. Использование накопленной воды идет быстро. Из-за ее постоянной нехватки насосу приходится включаться чаще. Чтобы этого не происходило, допускается подключение дополнительной аккумулирующей емкости.
2. Неправильно выставленное реле. Частое включение происходит потому, что формирующееся давление в гидроаккумуляторе ниже выставленного на приборе.
3. Поломка обратного клапана. Отсутствует перекрытие воды, жидкость бесконтрольно уходит, напряжение водного потока в системе постоянно уменьшается.
4. Нарушение мембраны. Это приводит к резкому уменьшению напора при включении крана.
5. Не держит ниппель золотника гидроаккумулятора. Требуется его замена.

Воздух в воде

Присутствие воздуха в трубопроводе — явление постоянное, но большое его количество приводит к подаче жидкости через кран рывками.

Это происходит по следующим причинам:

1. Упал уровень воды в колодце и нижний шланг находится выше поверхности. Для устранения такой причины требуется просто опустить ниже патрубок, чтобы его нижняя часть полностью покрылась водой.
2. Потеря герметичности трубопровода. Через образовавшиеся щели идет подсос воздуха. Все стыковые соединения нуждаются в проверке. Найденные зазоры требуют устранения.

Насосная станция не включается

Если насосная станция не запускается, то обращают внимание на следующие факторы:

1. Напряжение. Если сеть не выдает нужных параметров, станция работать не будет.
2. Вышел из строя насос. В таком случае требуется его замена или ремонт.
3. Обрыв в шнуре. Нужно найти это место и устранить разрыв.
4. Окисление контактов. Требуется их зачистка.

Мотор гудит, но не качает воду, крыльчатка не вращается

Причины могут носить как электрический, так и механический характер.

1. Низкое напряжение.
2. Перегорание в клеммной колодке конденсатора. Определяется тестером и меняется в случае необходимости.
3. Засорился обратный клапан. Требуется его прочистка.
4. Заклинивание крыльчатки. Для этого насос поднимается на поверхность и производится попытка провернуть вал вручную. Если это не удается, агрегат разбирается и исследуется причина неполадки. В некоторых случаях она устраняется в домашних условиях, а иногда приходится обратиться к специалистам.
