Самостоятельная врезка замка на калитку: способы установки своими руками

Конструктивное разнообразие

Как упоминалось ранее, существует масса вариантов конструкции уличного электромеханического замка. По способу монтажа они делятся на накладные и врезные. Последние устанавливаются в пространство между полотнами калитки. Остальные – крепятся на внутреннюю сторону створки.

Беспроводные замки на калитку, к примеру, не потребуют даже подключения питающего кабеля. Необходимая для работы энергия обеспечивается индивидуальными элементами питания.

Кроме того замки делятся по типу приведения запорного механизма в действие. Выделяют такие типы:

  1. Магнитные.
  2. Моторные.
  3. Соленоидные.
  4. Электрозащелки.

Каждый тип обладает своими особенностями и подходящим сценарием применения.

Магнитные

Электрические функции наиболее распространённого типа электромеханических замков реализованы за счет работы электромагнита. Они оснащаются двухкомпонентным ригелем. Одна его часть работает как защелка, которая в закрытом положении упирается в косяк и взводит пружину основного ригеля.

В момент подачи напряжения встроенные в корпус электромагниты притягивают стопор основного ригеля, и дверь отпирается. Механизмы кнопки на внутренней стороне и цилиндр на наружной также приводят в действие затвор основного ригеля. Производятся модели с блокировкой кнопки и без нее.

Моторные

Ригели моторных электромеханических замков приводятся в движение при помощи компактного электродвигателя. Они, как правило, фиксируются упорами в закрытом или открытом положении. Такая особенность увеличивает надежность замка за счет того, что закрытый ригель сложнее отжать.

С другой стороны – использование электродвигателя не позволяет отпирать калитку моментально. Между подачей сигнала и изменением положения ригеля проходит некоторое время. Некоторые модели позволяют программировать задержку, что можно использовать для устройства удаленного управления замком, скажем, от входной двери дома.

Соленоидные

Принцип действия базируется на соленоиде. Сердечник, который выступает в роли ригеля, перемещается при помощи полей индуктивности. В зависимости от полярности катушки, размешенной в корпусе замка, ригель запирает или отпирает конструкцию, на которой смонтирован замок.

В некоторых моделях сердечник присоединяется к рычагам, которые перемещают ригели. Также существуют варианты, оснащенные дополнительными механизмами отпирания и запирания (кнопки, цилиндры и прочие). Использование соленоидов позволяет делать такие замки компактными.

Электрозащелки

Это особый класс устройств, которые косвенно относятся к электромеханическим замкам. Электрозащелки монтируются в неподвижную часть двери. Внешне они походят на ответную часть магнитных замков с некоторыми модификациями.

На подвижной створке устанавливается статичный ригель. В закрытом положении калитки он заходит за подвижную деталь защелки. В зависимости от типа устройства она закрыта или открыта при подаче электричества. Нормально открытые модели подходят для объектов, где в течение продолжительного времени нет нужды в запирании.

Фиксатор электромагнитной защелки на калитке может быть нормально открытым или нормально закрытым. Подходящий тип следует выбирать в зависимости от потребностей пользователя.

Наличие потайного замка

Довольно часто можно встретить такой вариант, когда на дверном полотне калитки отсутствует, и отверстие для ключа и какой либо другой механизм, при помощи которого можно было бы его открыть, то в тоже время дверь является запертой изнутри. Если же внимательно присмотреться, то можно увидеть, то, что с обратной стороны попросту была установлена задвижка. Но если он установлен внутри, а наружных элементов для открытия нет, то, как же с ним работать снаружи? Если подробно в этом не разобраться, то вопрос непонятен. А всё дело в том, что на самом полотне имеется своего рода шестиугольная шляпка. Её нужно провернуть с помощью индивидуального ключа. А со стороны двора располагается рейка, которая именно при закрытии или же открытии вращает основное устройство. Сделать такую конструкцию довольно просто.

Хвостик заготовленного болта делается плоским и на его основание прикрепляется задвижка, в которой и производится прорезь под эту заточку.

Сама схема сбора данной конструкции выглядит следующим образом:

  • просверливается отверстие для болта, который имеет резьбу;
  • при помощи сверла с большим диаметром производится углубление для самой головки болта таким образом, что он идеально заходил в углубление;
  • с обратной стороны следует закрепить две шайбы на болте и прижать таким образом, чтобы головка болта стала «невидимой»;
  • на заготовку нужно поместить задвижку и прижать её к полотну при помощи гаек.

Краткое описание

Установка забора, ворот и калитки является логичным действием для защиты своего пространства от нежелательных панорам, внимания и «гостей». Поэтому установка калитки для прохода требует и установки замка. Это позволит усложнить проникновение на территорию посторонних, кроме того, калитка и запор показывают завершенность всей заградительной конструкции. При выборе замка некоторые люди отдают предпочтение внешне красивым приспособлением, но они не всегда прочны и надежны

Важно помнить, что основной критерий в выборе запоров – это их надежность. Все запоры и замки можно условно разделить на несколько категорий:

Устройство реечного замка.

Реечные. Такие замки часто использовали в прошлом. Принцип заключается в продавливании ключа определенной формы с силой в скважину, что заставляет пружины сжиматься и открывать засовы, которых может быть несколько.
Навесные. Это самый древний вид замка, его появление относят к раннему Средневековью. Запор состоит из стальной дужки, которая вставляется в механизм запирания. Для его установки требуется установить на калитку и ее опору по кольцу, через которые можно продеть дужку. Однако установка таких замков не рекомендуется – их легко взломать, они являются индикатором присутствия/отсутствия хозяина, они часто выходят из строя в зимнее время из-за наледи внутри механизма. Наиболее часто их устанавливают на гаражные ворота как второй, дублирующий запор.
Врезные и накладные приспособления. Они наиболее широко распространены в настоящее время. Можно подобрать любой механизм запирания, который может иметь и дополнительный механический привод для продольной фиксации двери вверху и внизу

Важной деталью таких замков является фиксирующая планка, которая должна иметь толщину не менее 3 мм. В противном случае запор легко можно выломать

Обычно при приобретении смотрят на тип ключа, толщину запорных элементов, а на планки просто не обращают внимания, что иногда приводит к печальным последствиям. При выборе именно такого рода механизмов следует выбирать устройства без автоматического запирания. Такой «автомат» часто заклинивает (особенно если он находится под открытым небом), что выводит из строя весь запор.

Схема врезного замка.

Магнитные приспособления. Бывают нескольких типов – кодовые, сенсорные и электронные. Это наиболее дорогой тип замка, он имеет высокую надежность. Однако таким устройствам необходимо постоянное питание от электросети. При его отсутствии запирающее устройство будет разблокировано. Кроме того, такие устройства требуют регулярного сервисного обслуживания, что делает их дорогими.

Щеколды. Их обычно устанавливают таким образом, чтобы их нельзя было увидеть со стороны. Для запирания/отпирания не требуются ключи, они просты, прочны и надежны, однако их следует устанавливать так, чтобы их нельзя было достать извне. Классическая щеколда имеет ручки, которые выполнены в виде колец, через которые можно продеть дужку навесного замка.

Следующим важным моментом является тип калитки и забора и материалы их изготовления. Наиболее часто калитки делают распашными, однако бывают варианты раздвижные и подъемные

Важное значение имеет и материал, из которого изготовлен забор. Это может быть дерево (доски), трубы, листы металла, сетка, различные кованые конструкции

В последнее время заборы стали часто делать из профнастила. Помимо материала изготовления самой калитки, важен и материал косяка. Совокупность всех моментов требует их подробного рассмотрения.

Описание и характеристики

Современный электромагнитный замок для уличной калитки может относиться как к сдвигаемому, так и удерживающему типу. Первая и вторая модель работает по одному и тому же принципу. Функциональность замка зависит от исправности катушки, которая встроена в корпус. В тот момент, когда по её виткам проходит электрический ток, создаётся магнитное поле, которое притягивает металлическую пластину на створке двери или же калитки. Такой принцип работы предотвращает незаконное вскрытие.

Универсальные удерживающие замки считаются самыми востребованными. Такая тенденция возникла на фоне достаточно простого монтажа и последующего использования. Работает сдвигаемый магнитный замок на ворота и калитки по тому принципу, что фиксирует так называемый язычок, а не удерживает ответную пластину двери. Стоит отметить, что такие устройства относятся к категории врезных систем.

В этом видео вы узнаете, как установить замок:

Основные разновидности

Специалисты разработали несколько основных типов электромагнитных замков, каждый из которых отличается своими функциональными и эксплуатационными возможностями. Выбор той или иной модели зависит не только от личных предпочтений, но и от многих других факторов. Так, прежде чем приобретать электромагнитные замки, нужно ознакомиться с их классификацией.

Такие устройства различаются по следующим показателям:

  1. Способ расположения.
  2. Из какого материала изготовлена калитка или ворота.
  3. Климатические условия.
  4. Конструктивные особенности.

Особое внимание нужно обратить на модели, классифицирующиеся в зависимости от климата. Есть системы, которые устанавливаются снаружи и внутри калитки

Первый вариант предназначен для холодных регионов, так как все детали изготовлены из прочного и морозоустойчивого материала. Устанавливают их в основном на калитках и воротах. Второй тип замков предназначен для внутреннего отсека тех дверей, которые находятся в теплом помещении. Они могут быть установлены на подъездах и в других аналогичных местах. Последний вариант замков используется чаще всего.

В зависимости от способа расположения электромагнитные замки бывают врезными и накладными. При установке врезного замка мастер должен точно рассчитать все его размеры, чтобы избежать возможного шатания. А вот при использовании накладного замка должны быть задействованы исключительно прочные саморезы. Первый тип принято использовать в металлических дверях, а для второго варианта нет особых ограничений.

По типу строения такие замки бывают:

  1. Электромоторными.
  2. Электромеханическими.

Электромоторные изделия открываются при помощи специального моторчика, оснащённого редуктором. Принцип их работы практически аналогичен электромеханическим приборам. К основному преимуществу можно отнести то, что такой замок можно смело установить на стальные двери. А вот главный минус — это высокая цена.

Преимущества и недостатки

Качественный электромагнитный замок высоко ценится в различных отраслях. Такая востребованность обусловлена наличием многочисленным преимуществ:

  1. Высокая надёжность и компактность конструкции.
  2. Устойчивость к повышенной влажности.
  3. Доступная цена.
  4. Лёгкость и простота монтажа.
  5. Полное отсутствие движущих элементов, которые больше всего подвержены внезапной поломке.
  6. Удобство эксплуатации. Для использования электромагнитного замка необходим специальный ключ, пульт.
  7. Довольно широкий диапазон рабочих температур (система прекрасно работает, если температура воздуха окружающей среды находится в пределах от -30 до +50 ˚С).
  8. Открывать калитку или ворота можно даже дистанционно.
  9. Длительный эксплуатационный срок.
  10. Запорное устройство прекрасно сочетается с домофоном и камерой наблюдения.

К основному недостатку таких замков можно отнести только их зависимость от электросети. Когда на катушку перестает поступать необходимый ток, то калитка сразу открывается. Но даже у этой проблемы есть свои пути решения:

  1. Мастер может купить устройство со встроенным аккумулятором, который помогает поддерживать необходимую работоспособность замка в течение суток.
  2. Замок можно подключить к источнику бесперебойного питания.

Особенности монтажа

Установка электромеханического замка – достаточно сложный процесс. Тем не менее, вы можете устанавливать такие замки своими руками при наличии базового электроинструмента и умения работы с ним. По виду монтажа различают врезные и накладные электромеханические замки. Первые не подходят для ворот и калиток, выполненных из тонких листовых материалов на каркасе. Соответственно монтаж замков разных типов отличается.

Процесс смены ориентации проводится в соответствии инструкции. Чаще всего для этого необходимо вынуть шплинт, которым фиксируется основной ригель, снять несколько шайб и перевернуть ригель, не вынимая его из корпуса. Затем вернуть шайбы и шплинт на место, чтобы продолжить монтаж.

Монтаж накладного запора

  1. Подвести к месту монтажа проводку для питания и/или подключения домофону или другим системам безопасности.
  2. Разметить на подвижной и неподвижной частях ограждения места расположения ответной и основной частей запора, наружного цилиндра. При необходимости добавить в нужных местах элементы каркаса – замок не должен крепиться к тонкому листу. Также между полотном и плоскостью замка может понадобиться подложка.
  3. Определить положения частей так, чтобы между ними был рекомендуемый производителем зазор (указывается в инструкции по установке и подключению).
  4. Высверлить отверстия для крепления частей запирающего устройства и размещения наружного цилиндра. Требуемые для монтажа метизы должны поставляться в комплекте.
  5. Закрепить части замка и проверить их расположение относительно друг друга. Ригели не должны касаться краев ответного отверстия в процессе закрытия, а контрольная защелка (если такая имеется) – свободно ходить в степени, предусмотренной конструкцией.
  6. Снять лицевую крышку наружной части и подключить устройство к сети. Подробнее подключение будет рассмотрено ниже.

Для крепления наружной «личинки» применяются специальные болты, которые при необходимости могут быть укорочены. Распространена установка подходящего по размерам и диаметрам отрезка трубы. При установке на профильный лист может потребоваться правка декоративной накладки на личинку.

Монтаж врезного запора

Разметить будущее расположение замка при помощи шаблонов, прилагаемых в комплекте поставки

Важно соблюдать все расстояния и размеры, иначе устройство не будет работать, как полагается, и вскоре выйдет из строя. Вырезать отверстие под лицевую панель замка в торцевой плоскости калитки

Корончатым сверлом выбрать отверстия для элементов управления устройством в наружном и внутреннем полотнах калитки. Поместить в замок элементы питания, а затем поместить его в подготовленное углубление. Закрепить и выполнить несколько тестовых открытий и закрытий.

Особенности подключения

Подключение следует производить при помощи непосредственно подведенного кабеля. Послу установки отрезки проводов, предварительно подключенные производителем к клеммам, лучше изъять – чем меньше соединений провода, тем он надежней.

Кабель питания, подведенный в кабель-каналах или электротехнической гофре, подключается непосредственно к клеммам, расположенным в корпусе замка. Схема подключения замка и дополнительных элементов системы управления указывается в инструкции к каждой модели. Дополнительные элементы управления монтируются в разрывах плюсовой жилы.

При подключении к домофонным системам следует проконтролировать следующие аспекты:

  1. Подключение производится двужильным проводом от управляющего блока, а управление – программироваться в соответствии инструкциям к домофону.
  2. Рабочее напряжение домофона и замка должно совпадать.
  3. Некоторые замки потребляют значительный ток для смены состояния. Необходимо убедиться, что сеть домофона способна выдавать соответствующую мощность.
  4. Если мощности не хватает, устанавливается дополнительное реле.
  5. Некоторые замки, к примеру моторные, требуют обязательного наличия отдельного источника питания.

При этом все провода, подходящие к замку, необходимо скрыть. В противном случае взломщики могут обесточить замок, что упростит взлом.

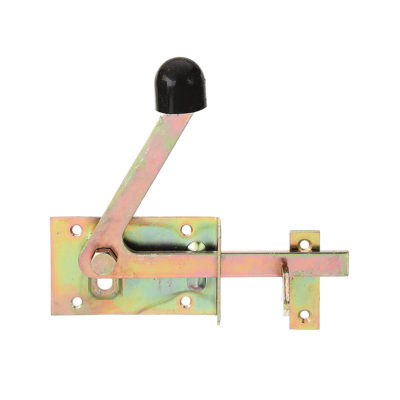

Запор для калитки оснащённый щеколдой и внутренней верёвкой

Для того чтобы произвести монтаж данного вида закрывающегося механизма на дверной конструкции входной калитки обязательно нужна щеколда которая в свою очередь имеет своего рода фиксатор с одной из сторон.

Важно! Закрепление данного механизма обязательно должно происходить под особым углом, то есть 400 градусов. После этого через специально оборудованные производителем кольца следует продеть заготовленный для рабочего процесса шнур конец, которого нужно поместить в таком месте, чтобы было максимально комфортно достать рукой

Для того чтобы произвести открытие механизма достаточно дёрнуть за оставленный конец верёвки. Данный тип запорного механизма довольно удобен для использования хозяевами. Но вот у гостей могут возникнуть некоторые трудности. Великолепным вариантом будет установка такого механизма именно на ту калитку, которая изготовлена из металла. Для того чтобы вся конструкция правильно срабатывала, следует производить монтаж только под определённым углом

После этого через специально оборудованные производителем кольца следует продеть заготовленный для рабочего процесса шнур конец, которого нужно поместить в таком месте, чтобы было максимально комфортно достать рукой. Для того чтобы произвести открытие механизма достаточно дёрнуть за оставленный конец верёвки. Данный тип запорного механизма довольно удобен для использования хозяевами. Но вот у гостей могут возникнуть некоторые трудности. Великолепным вариантом будет установка такого механизма именно на ту калитку, которая изготовлена из металла. Для того чтобы вся конструкция правильно срабатывала, следует производить монтаж только под определённым углом.

Запор со щеколдой и верёвкой

Еще несколько способов

Иногда на ворота устанавливают фляжные запоры. Они способны открываться и закрываться очень быстро. Делают запоры из куска трубы, в котором прорезаны специальные отверстия. В эту трубу вставляется отрезок арматуры или металлического прута. Запор работает как оконный шпингалет. При таком способе запора полотна ворот не всегда притягиваются к своему месту в раме. Приходится тратить свои усилия.

Запорные устройства винтового типа хорошо притягивают полотна ворот. Про секретные запоры говорить сложно. Для их изготовления нужно знать и уметь довольно много. При изготовлении запоров любых систем необходимо учитывать:

Изображение 3. Различные приспособления для засовов и других запоров.

По совокупности всех показателей наиболее предпочтительны механические системы запирания гаража. Они способны выдерживать значительные усилия, направленные на них. Нельзя забывать и о том, что чем проще изделие, тем оно надежнее. Шпингалетные затворные системы хорошо зарекомендовали себя. Их можно дополнить пружинным упором вместе с ручкой значительно большей длины. Такие устройства позволяют экономить свое время. Со временем может появиться люфт в воротах, оборудованных засовами. Но это устройство зарекомендовало себя на воротах из профнастила.

Чтобы изготовить самодельные запоры для гаражных ворот своими руками, необходимо приготовить:

Само изготовление запорного устройства не представляет особых сложностей. Приварить колечко на створке ворот – это нетрудно. Далее нужно отметить место монтажа замка, отрезать куски прута. К верхней их части привариваются короткие отрезки, нужные для фиксации прутьев в земле.

Ригельное устройство для запирания гаража состоит из амбарного замка, который давно заслужил популярность. Наиболее популярны замки компаний Border, Cisa, Эльбор и Меттем. Они отличаются прочностью всех составляющих, дополнительными механизмами, осуществляющими секретность.

Сделать запоры для ворот своими руками не очень сложно.

Не надо для этого использовать дорогостоящие материалы и инструменты. Нужно будет лишь периодически смазывать замки и другие устройства. Для этой цели подойдет графитный порошок, трансформаторное или веретенное масло. Двери, особенно металлические, нужно красить. В замок на калитку порошок просто вдувается с помощью трубочки.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

  • дрель, сверла по металлу разного диаметра;
  • шуруповерт;
  • болгарка;
  • крестовая отвертка;
  • крепеж;
  • карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

  1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
  2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
  3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
  4. Прикручивают проушины к калитке и забору.
  5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

  1. Отмечают на каркасе местоположение замка.
  2. С помощью болгарки вырезают в трубе отверстие.
  3. Вставляют замок, размечают отверстия для крепления, просверливают их.
  4. Устанавливают механизм.
  5. Вырезают в профнастиле отверстие под ключ.

Ответная планка

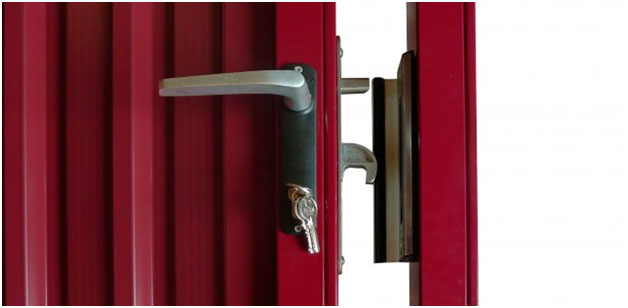

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

  1. Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
  2. Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
  3. Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:

Процесс установки замка

Вначале на каркас наносится разметка – отмечаются места для замка, болтов и креплений

Для сверления важно подобрать правильные насадки, чтобы отверстия не были слишком большими. После этого можно начинать сверлить отверстия

Когда отверстия будут готовы, переходим к установке замка. Он должен быть хорошо зафиксирован. Вставляем сердцевину, закрепляем ее на саморезах, потом квадрат. После того, как квадрат будет установлен, устанавливаются ручки. Ручки с накладками стягиваются болтами. Часто бывает, что квадрат и стяжные болты по длине не подходят к профильной трубе, так как замок рассчитан на установку в дверь, толщина которой превосходит толщину трубы, из которой сделана калитка. Тут и понадобится болгарка, чтобы придать нужный размер стяжным болтам и квадрату.

На второй створке калитки устанавливается ответная планка, фиксирующая замок, на ней также нужно предварительно сделать разметку. Когда вы установите ответную планку, нужно проверить работу замка. Если запор поворачивается с трудом, смажьте его маслом.

Качество механизма, расположенного на улице, всегда будет снижаться под действием агрессивной среды – замок может обледенеть, туда может попасть снег, от таких нагрузок он гораздо быстрее изнашивается и ломается. Чтобы замок исправно работал и прослужил дольше, для него можно сделать защитный металлический карман, который будет препятствовать попаданию жидкости, а также сделает саму конструкцию более жесткой и надежной. Ручки в этом случае тоже будут установлены более четко и прочно.

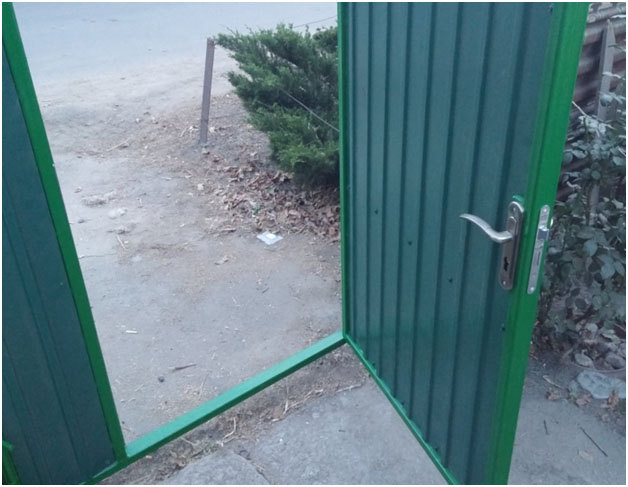

Практичный замок для калитки, установленный в профильную трубу. Конструкция надежно защищает внутренний механизм от непогоды, что продлевает срок эксплуатации

Замок с защитным карманом установлен успешно. Теперь механизм защищен более надежно, а сама конструкция стала более устойчивой и прочной

Данная краткая инструкция подходит для большинства устройств. Следуя ей, вы сможете без особых затруднений сделать запор на свою калитку или ворота, не прибегая к услугам специалистов. Надеемся, этот краткий обзор помог вас разобраться в технологии монтажа, а также выбрать наиболее подходящую разновидность замка. Если у вас есть какие-то вопросы – пишите пожалуйста в комментарии.
