Защитное зануление

Как обозначаются заземление и зануление на схемах?

Все электротехническое оборудование с присутствующими элементами заземления и зануления нуждается в специальной маркировке. Маркировку наносят на шину в виде букв РЕ с продольными или поперечными полосами желтого или зеленого цветов. Нейтрали маркируются голубой буквой N, подразумевающей заземление или зануление.

Буквами показывают особенности заземляющего контура:

• Т – обозначает непосредственный контакт земли и источника питания;
• I – обозначает полную изоляцию токопроводящих элементов от земли.
• Вторая буква характеризует расположение токопроводящих элементов относительно земли:
• Т свидетельствует о необходимом заземлении всех элементов находящихся под напряжением;
• N характеризует защиту открытых частей посредством глухозаземленной нейтрале с непосредственным подключением источника питания.

Между заземлением и занулением, в чем разница, что целесообразнее использовать в зависимости от конкретного оборудования мы рассмотрели. Независимо от выбранного метода защиты, особое значение имеет точность расчетов и внимательность и аккуратность монтажа.

Понятие и особенности

Под занулением понимают подключение металлического корпуса и прочих деталей бытовой техники и промышленного оборудования, которые не должны находиться в рабочем состоянии под линией сетевого напряжения, к нулевому или нейтральному проводу системы подачи энергии. В одной из точек провод должен иметь глухое заземление.

Важным является отличие нейтрального защитного провода от нулевого провода основной питающей сети. Проводники совершенно различны. Сеть с трехфазовой подачей представляет собой нулевой провод, проходящий от устройств, генерирующих электроэнергию, или силовой трансформаторной подстанции. Однофазная имеет только прочно заземлённый провод.

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

• потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
• механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
• несанкционированное вмешательство доморощенного «электрика»;
• авария на подстанции (возможно отключение только нулевой шины).

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

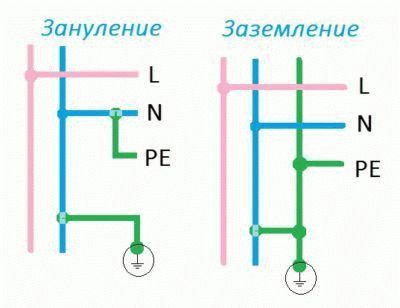

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

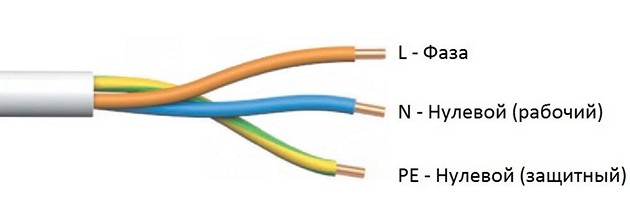

Для справки: Обычно используется цветовая маркировка проводов:

1. Фаза — коричневого или белого цвета.
2. Рабочий ноль — синего цвета.
3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.

Что лучше — заземление или зануление

Вопросом о том, что лучше — зануление или заземление, задаются чаще всего жильцы многоквартирных домов. Именно там нередко наблюдаются проблемы с подключением заземления, в виду его отсутствия. В таком случае, как выход из сложившейся ситуации, будет использование зануления.

При этом стоит понимать всю ответственность осуществления подобного рода работ. Дело в том, что для создания зануления необходимы определенные знания, для того чтобы произвести правильные расчеты по оптимальной точке подключения кабеля к нейтрали.

В случае с заземление, все гораздо проще. Конечно же, здесь также существуют свои расчеты по сопротивлению и различные другие нюансы. Однако сделать заземление в частном доме куда проще и безопаснее, чем в случае с занулением.

Ошибки в реализации зануления

Иногда считают, что заземление на отдельный контур, не связанный с нулевым проводом сети, лучше, потому что при этом нет сопротивления длинного PEN-проводника от электроустановки потребителя до заземлителя КТП (комплектной трансформаторной подстанции). Такое мнение ошибочно, потому что сопротивление заземления, особенно кустарного, гораздо больше сопротивления даже длинного провода. И при замыкании фазы на заземлённый таким образом корпус электроприбора ток замыкания из-за большого сопротивления местного заземления может оказаться недостаточным для срабатывания АВ (автоматического выключателя) или предохранителя, защищающего эту линию. В таком случае корпус прибора будет находиться под опасным потенциалом. Кроме того, даже если применить АВ небольшого номинала, срабатывающий от тока замыкания на землю, всё равно обеспечить требуемое ПУЭ время автоматического отключения повреждённой линии практически невозможно.

Поэтому раньше, до начала массового применения устройств зануления оборудования (УЗО), заземление корпусов электроприёмников без их зануления (то есть заземление по системе ТТ) вообще не допускалось. Пункт 1.7.39 ПУЭ-6:

Распространённым заблуждением является утверждение, что согласно новой редакции ПУЭ (п. 1.7.59), заземление корпусов электроприёмников без их зануления допускается, но только при обязательном применении УЗО. Пункт 1.7.39 ПУЭ-7:

В рассматриваемом пункте ПУЭ речь идёт о системе ТТ. Указывается, что в системе ТТ электробезопасность при косвенном прикосновении обеспечивается использованием УЗО. Система сети определяется состоянием нейтрали источника питания (п. 1.7.3), в большинстве случаев трансформатора подстанции, а также способами подключения открытых проводящих частей оборудования к элементам защиты, которые чётко определены для каждой системы — глухозаземлённой нейтрали трансформатора или заземляющему устройству.

Заземление электроустановок и зануление электроустановок

При изготовлении и расчетах защитного заземления, зануления, применяют следующие термины и понятия:

Заземлитель – металлический проводник (провод, кабель итп) или группа проводников находящихся в непосредственном контакте с землей.

Заземляющий проводник – проводник из меди или алюминия, при помощи которого заземляемые элементы оборудования соединяются с заземлителем.

Заземляющее устройство – комплекс, который включат в себя заземляющий проводник, заземлитель.

Сопротивление заземляющего устройства – сумма сопротивления заземлителя (относительно земли) и заземляющих проводников.

Замыкание на землю – не специальное соединение элементов электроустановки, находящихся под напряжением, с землей либо элементами которые неизолированны от земли.

Замыкание на корпус — то же, что и замыкание на землю, только на корпус.

Ток замыкания на землю – электрический ток, входящий в землю вместе замыкания.

Электроустановки с большими токами замыкания на землю – электроустановки работающие от напряжения 1000 и более Вольт, сила однофазного тока замыкания на землю около 500 Ампер, и более.

Электроустановки с малыми токами замыкания на землю – тоже более 1000 В, но ток замыкания на землю максимум 500 А.

Глухозаземленная нейтраль – это нейтраль трансформатора или генератора, которая присоединена к заземляющей конструкции непосредственно или через небольшое сопротивление.

Изолированная нейтраль – не присоединяется к заземляющему устройству, или соединяются при помощи аппаратов, которые будут компенсировать емкостный ток в сети.

Нулевой рабочий проводник, в электроустановках до 1000 Вольт – используется для запитывания электроприемника. Соединяется с глухозаземленной нейтралью трансформатора или генератора и глухозаземленным выводом источника однофазного тока. Или со средней глухозаземленной точкой постоянного источника тока.

Нулевой защитный проводник, в электроустановках до 1000 В – при помощи нулевого проводника, соединяют зануляемые элементы с глухозаземленной нейтралью трансформатора или генератора.

Вроде все

Анекдот от проекта:

Бизнес электрика. Наверно очень трудно развивать свой бизнес, если твоя фамилия – Шарашкин )))

• Группы допуска по электробезопасности
• Где получить допуск по электробезопасности
• Средства защиты в электроустановках
• Должностная инструкция электромонтера

Теперь вы знаете, что такое заземление электроустановок и что такое зануление электроустановок. Скоро на экране – какие бывают системы заземления. Оставайтесь на связи.

Особенности и принцип действия зануления

Назначение зануления — метод защитного устройства позволяет провести подключение корпусов оборудования и других деталей из металлов с нейтралью (нулевой защитный проводник). В условиях с заземленным защитным проводником и напряжением в сети не более 1000 В, используется схема зануления.

При пробое фазного тока на корпусе электроприборов и оборудовании происходит КЗ фазы. При этом, срабатывают автоматы защитного отключения тока и цепь размыкается. Этим и отличаются две защитные системы.

К приборам зануления относят:

• плавкий предохранитель;
• автомат отключения тока;
• встроенные в пускатели, тепловые реле;
• контактор с тепловой защитой.

Возникла ситуация пробоя фазного напряжения. При этом от корпуса электроустановки ток проходит по нейтрали на обмотку трансформатора. Затем, от него по фазе — на предохранитель. Плавкие предохранители сгорают от пиковых значений тока, в электрическую цепь прекращается подача напряжения.

При этом, ноль беспрепятственно проводит ток, позволяя сработать защите. Его прокладывают в безопасном месте, запрещается оснащать его дополнительными выключателями и другими устройствами.

Значение уровня проводимости провода фазы должно быть наполовину больше нулевого проводника. Как правило, в этом случае используют стальные пластины, оболочки кабеля и другие материалы.

Зануляющие проводники проверяют на исправность при сдаче работ по подключению и проводке электроэнергии в здании, а также, через определенное количество времени, при пользовании электрической схемой.

Не менее одного раза в период 5 — летнего срока, производятся замеры значений сопротивления всей цепи фазного и нулевого проводника на корпусах самого дальнего оборудования от щита электропроводки, а также самого мощного оборудования в помещении.

Защитное зануление, в некоторых случаях, может выполнять работу защитного отключения. При этом, отличаются эти 2-е защитных системы тем, что в случае защитного отключения цепи, его можно использовать в любых условиях, при различных режимах заземляющего проводника, показателей напряжения цепи. В таких сетях можно обойтись и без провода нулевого подключения.

Расчет зануления необходимо производить с учетом всех условий работы и принципа его действия.

Защитное отключение выполняют с использованием защитной системы, которая отключает электрооборудование автоматически. При возникновении аварийных ситуаций и угроз поражения и нанесения электротравм человеку, к таким ситуациям можно отнести:

• короткое замыкание фазного провода на корпус;
• повреждение изоляции электрической проводки;
• неисправности на заземляющем контуре;
• нарушения целостности зануляющих проводников.

Эта защитная система нередко используется при невозможности провести защитные системы заземления и зануления. Но на ответственных участках, возможна установка защитного отключения и как дополнительный контур защиты человека и оборудования от поражения токами утечки и короткого замыкания.

При этом, их подразделяют, в зависимости от величины тока на входе и изменений реакции защитных устройств, на несколько схем:

• наличия напряжения на корпусе оборудования;
• силу тока при замыкании на провод земли;
• напряжения или силу тока в нулевом проводнике;
• уровня напряжения на фазе относительно значения на проводе земли;
• устройства для постоянного или переменного тока;
• устройства комбинированные.

В заключение разберем вопрос, который может задать начинающий электрик.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

• снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
• отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

• трубы водоснабжения, находящиеся в грунте;
• металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
• обсадные трубы артезианских скважин;
• металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

• стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
• стальные полосы и уголки толщиной от 4 мм;
• стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

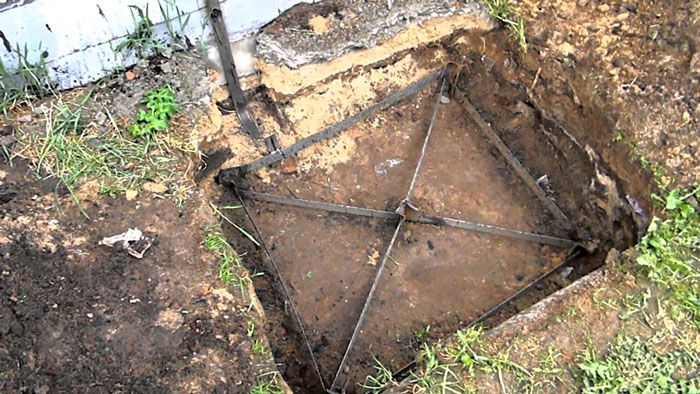

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Что такое зануление

Термином зануление обозначается преднамеренное соединение открытых нетоковедущих проводящих частей электросети и оборудования с глухозаземленной точкой в одно- и трехфазных сетях постоянного и переменного тока. Зануление выполняется в целях электробезопасности и является основным защитным средством от попадания под напряжение.

Зануление для трех- и однофазной электросети

Принцип действия

Замыкание в электросети происходит при контакте находящегося под напряжением фазного провода с корпусом прибора, соединенного с нулем. Сила тока резко возрастает, и срабатывают защитные устройства, отсекающие питание от неисправного оборудования. По правилам время срабатывания УЗО для отключения неисправной электросети не должно превышать 0,4 сек. Для этого необходимо, чтобы фаза и ноль имели незначительную величину сопротивления.

Статья по теме:

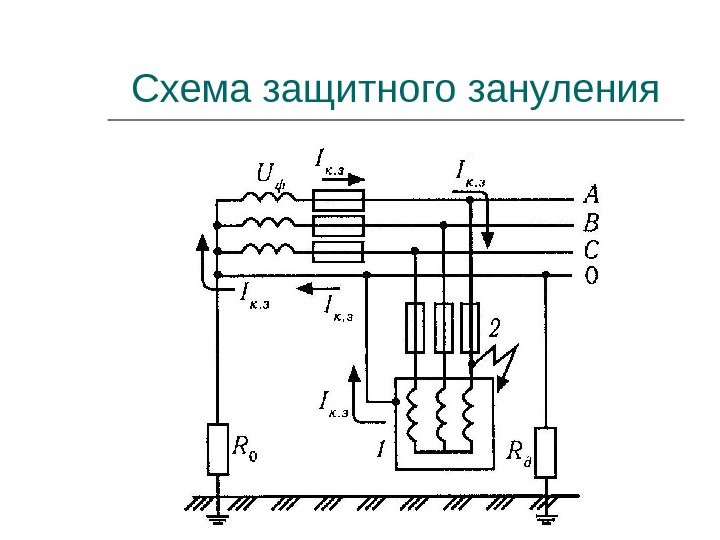

Схема зануления

Для создания зануления в однофазной сети, как правило, используют третий (неиспользуемый) провод трехжильного кабеля. Для создания хорошей защиты требуется обеспечить качественное соединение всех элементов системы зануления.

Устройство

Система зануления, например, в многоквартирном доме, начинается с заземленного силового трансформатора, от которого нейтраль с трехфазной линией приходит в главный распределительный щит (ГРЩ) здания. Далее происходит разводка по этажным электрощитам. От нейтрали создается рабочий ноль, который вместе с фазовым проводом образуют привычное однофазное напряжение.

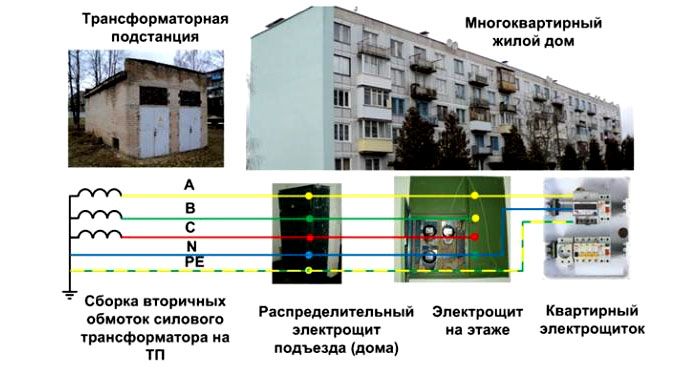

Схема устройства зануления от подстанции до квартиры

Непосредственно само зануление для защиты электросети и оборудования создается в щитке при помощи проводника, присоединенного к заземленной нейтрали. Следует знать, что между нулем и нейтралью запрещено устанавливать коммутационные устройства (автоматы, пакетники, рубильники и т.д.).

Где применяется схема зануления

Согласно требованиям ПЭУ защитным занулением должны быть оснащены:

• одно- и трехфазные сети переменного тока с заземленным выводом и напряжением до 1 000 В;
• электросети постоянного тока, имеющие среднюю точку заземления и напряжение до 1 000 В.

Заземление не может спасти от поражения электротоком, как заземление. Данная защитная схема просто обрывает подачу напряжения в случае короткого замыкания и отключает локальную электросеть.

Отличия заземления и зануления

Нередко пользователи задаются вопросом, а можно ли делать зануление вместо заземления, и как это отразится на безопасности потребителя. Отвечая на все подобные вопросы, следует исходить из определения, данного этому виду защиты в предыдущем разделе. Из него следует, что функционально зануление более эффективно, поскольку в короткий промежуток времени до срабатывания станционной автоматики оно выполняет ту же функцию, что и обычное ЗУ.

Однако это не означает, что данный вид защиты должен применяться всегда и повсеместно. Дело в том, что у зануления имеется целый ряд недостатков, являющихся следствием особенностей его организации. Они проявляются в следующем:

Нулевой провод систем энергоснабжения имеет большую протяжённость и постоянно используется в активном режиме (как проводник, по которому протекает рабочий ток), вследствие чего со временем он может разрушиться;

Дополнительная информация. Указанное явление в технической литературе, а также в среде специалистов чаще всего упоминается как «отгорание нуля» (смотрите фото ниже).

Разрушение нуля

• В отличие от заземления, при обустройстве которого нет зависимости от фазы защищаемой линии, при занулении должны соблюдаться определенные условия подсоединения защитного проводника;
• По своим возможностям оно ограничено, поскольку может использоваться только в цепях с наглухо заземлённой нейтралью в сетях TN-C-S, TN-C, TN-S (при наличии N, PE, PEN проводников).

В линиях, где подключение организовано по схеме с изолированной нейтралью (в системах IT и ТТ), по своему назначению более подходящих для промышленных объектов, оно работать не сможет.

Также эти два вида преднамеренной защиты отличаются и по области своего применения, а именно:

• Зануление обычно применяется в многоэтажных жилых домах, где практически невозможно организовать полноценное заземление;
• Повторное заземление более часто используется на промышленных предприятиях, где согласно ТБ к безопасности персонала предъявляются повышенные требования;
• Этот же тип защиты чаще всего применяется в быту (в загородных домах, в частности), где возможностей для обустройства защитного контура имеется предостаточно (смотрите фото ниже).

Защитное заземление в частном доме

Следует добавить, что защитное заземление и зануление отличаются ещё одним важным фактором. Дело в том, что в первом случае защита распространяется только на участок электрической цепи, на котором в аварийном режиме (при пробое изоляции) за счёт стекания тока в землю понизилось рабочее напряжение. При этом вся остальная часть снабжающей электричеством системы продолжает функционировать.

В отличие от действия заземляющего эффекта, при занулении данный участок линии электропитания отключается полностью.

Так что пытаться ответить на вопрос, в чём состоит их различие, будет не совсем корректно. Гораздо правильнее говорить о том, что заземление и зануление электроустановок должны использоваться совместно. Такое комбинированное их применение обеспечит более эффективную защиту от поражения током.

Подводя итог их сравнению, отметим, что принцип зануления состоит в превращении аварийной ситуации в однофазное замыкание, приводящее к срабатыванию станционной защитной автоматики. Заземление же, с одной стороны, представляет собой снижение потенциала опасной точки (уменьшение сопротивления заземлителя), а с другой – их выравнивание.

Оно в данном случае заключается в поднятии потенциала опоры со стоящим на ней человеком до уровня напряжения на заземлённом корпусе.

Почему бьёт током

Чтобы разобраться для чего нужно заземление, для начала разберёмся в каких случаях и почему нас бьет током. Главное, что нужно для протекания электрического тока – это разность потенциалов. Это значит, что если вы стоите на полу и возьметесь за оголенный провод или другую токоведущую часть руками – то ток через ваше тело и пол стечёт в землю. Переменный ток силой всего в 50 мА уже является опасным для человека. А если вы обеими руками возьметесь за токоведущую часть и повисните на ней не касаясь земли, то скорее всего ничего не произойдёт, проверять это, конечно не стоит.

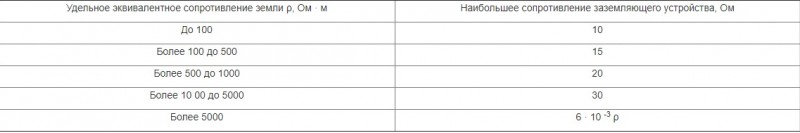

Наибольшее сопротивление заземляющих устройств опор ВЛ.

Поэтому птиц не бьет током на проводах. Но вернёмся к разговору о заземлении. Как мы уже сказали, корпуса электроприборов заземляют. Для чего это нужно? Проводка и другие узлы оборудования, такие как электродвигатели, ТЭНы и прочее в нормальном состоянии не имеют контактов фазы с корпусом прибора, металлорукавом или бронёй кабеля. Но в случае неполадок фаза может оказаться на корпусе. Это может произойти при повреждении изоляции обмоток двигателей и трансформаторов, пробоя диэлектрического слоя ТЭНов, повреждения изоляции соединительных проводов внутри прибора и кабельных линий.

Глубина заземления.

В результате на корпусе окажется опасный потенциал, простым языком: корпус окажется “под фазой”. Когда вы коснетесь его стоя босиком на плитке, бетонном и даже деревянном полу – вас ударит током. В худшем случае, это может привести к смерти. Чаще всего такая ситуация возникает в результате частичного выхода из строя ТЭНов стиральных машин, водонагревательных баков, проточных нагревателей. А особенно ярко такое ощущается при одновременном касании стиральной машины и водопроводных и отопительных труб, или в случае с водонагревательным баком, когда вы принимаете душ или ванную вас, бьёт током. Последняя проблема решается организацией системы уравнивания потенциалов (заземлением ванны и других металлических частей водопровода).

Если корпус поврежденного прибора заземлён – опасное напряжение стечет на землю и (или) сработает защитный прибор – устройство защитного отключения (УЗО) или автоматический выключатель дифференциального тока (дифавтомат).

Если корпус занулён – сработает обычный автомат, так как это будет коротким замыканием на корпус (ноль в данном случае). Дифавтоматы и УЗО определяют утечку тока путём сравнения токов фазного и нулевого провода – если ток в фазе больше чем в нуле, значит ток втекает в землю, через заземляющий провод или через тело человека. Такие приборы срабатывают при дифференциальном токе (разнице токов) обычно в 10 мА и более.

Заземление

А вот теперь основной вопрос, чем отличается заземление от зануления? Все дело в установке дополнительных защитных устройств. Чтобы добиться безопасной эксплуатации бытовых электрических приборов, в распределительный щит необходимо вмонтировать или УЗО (устройство защитного отключения), или дифференцированные автоматические выключатели. Оба вида устройств имеют в своей конструкции специальный рабочий орган, который выравнивает силу тока в фазном и нулевом проводе.

Схема подключения заземления

• Если сеть и бытовые приборы работают в штатном режиме, то токи в разных контурах одинаковы по величине, но протекают в разных направлениях: по фазе в квартиру, по нулю из нее. То есть, вся система сбалансирована, поэтому бытовые приборы работают хорошо по номинальным параметрам.
• Если в любом месте электрической системы произошел разрыв изоляции (провода, бытовые приборы, автоматы и так далее), ток начинает движение к земле. При этом этот ток проходит мимо проводника нуля. То есть, заземление перестает действовать. В рабочем органе УЗО или дифференцированного автомата происходит нарушение баланса. Как только нарушение начинается, сразу же срабатывает защитное устройство, которое разъединяет контакты. Электричество в систему перестает подаваться.

И еще один момент, который касается защитного заземления и зануления. Специалисты рекомендуют устанавливать отдельный контур, в который монтируется так называемый РЕ-проводник. Его специально выводят за пределы распределительного щита и устанавливают около розетки в гнезде. При этом розетка должна быть трехфазной: фаза, ноль и земля. Проводник соединяется с «землей».

Обратите внимание, что вилка от бытового прибора при включении в розетку сначала касается «земли», а затем двух основных фаз. То же самое происходит и в момент выключения: сначала выводятся фазы, затем в последнюю очередь земля

Это гарантия, что в случае короткого замыкания в самом бытовом электрическом приборе не произойдет сбой всей системы за счет повышенного действия силы тока в ней.

Обычно УЗО устанавливается в распределительном щитке после основного вводного автомата. Необходимо учитывать тот момент, что устройство защитного отключения не защищает электрическую сеть от короткого замыкания проводов. Вероятность, что это устройство само выйдет из строя по этой причине, очень велика

Поэтому так важно скорректировать параметры вводного автомата с параметрами самого УЗО. Оптимальный же вариант – установить перед устройством еще один автомат, который по параметрам будет идентичен защите

Кстати, необходимо отметить, что УЗО с автоматом для него – это, по сути, обычный дифференциальный автомат. Последний стоит дороже защитного устройства, но по размерам намного компактнее.

Теперь вы можете понять, в чем отличия заземления и зануления.

Системы заземления и зануление

Буква T, стоящая на первом месте, означает то, что рабочий проводник заземлён, а I – что изолирован от грунта. Последнее часто применяется, например, в системах сверхнизкого безопасного напряжения. Такие используются (по ГОСТ Р 50571.11) в ванных комнатах и прочих сходных по назначению помещениях. В частности, речь идёт сейчас о разделительном трансформаторе, ни одна из точек вторичной обмотки которого не должна быть заземлена (в противном случае теряется сам смысл использования данной меры защиты).

Не сложно понять, что для решения практических задач нужно хорошо знать теорию. Это видно на приведённом примере с ванной комнатой. У электриков имеются многие типичные ошибки, но в контексте этого обзора рассматриваются именно системы заземления, как тесно связанные с занулением. Системы с изолированной нейтралью IT какое-то время являлись доминирующими в Европе. Зануление в этом случае не применяется вовсе. Разве что на стороне источника, но к потребителю это никакого отношения не имеет.

Потребность в заземлении возникла в те десятилетия, когда активно развивались радиовещание и телевидение. Оказалось, что без соединения экрана с грунтом часть волн проходит сквозь щит. А это не только помехи, но и большие потери энергии. Следовательно, приборы на стороне потребителя стали нуждаться в заземлении (и занулении). Помимо прочего, когда радиоволна (в том числе частоты сети 50 Гц) выходит в эфир, то человек, подвергшийся её влиянию, получает некоторый урон своему здоровью.

Различие между системами

С другой стороны местное заземление (глухозаземленная нейтраль) возможно лишь в тех случаях, когда нагрузка по фазам симметрична. Тогда на грунт идёт лишь малый ток. В случае многоэтажек ни о какой симметрии не может быть и речи, потому что соседи едва ли станут договариваться о совместном включении тех или иных приборов и выключении других. Посему слишком дорого было бы замыкать контур питающего трансформатора через почву. Это не только привело бы к различным потенциально опасным ситуациям (см. шаговое напряжение ), но и увеличило бы потери на порядки. В результате возникает необходимость в нейтрали: типичный случай, когда по столбу идут 4 провода, лишь три из которых фазные.

Особое внимание следует обращать на зануление микроволновых печей. Для осуществления этой меры в домах с системами TN-C (подавляющее число домов, построенных в СССР) следует на боковой лепесток розетки выводить нейтраль. Чтобы правильно выполнить все операции, рекомендуется использовать индикаторные отвёртки

Некоторые дома, отстроенные в предыдущую эпоху, дооборудуются ветками заземления. И тогда система превращается в TN-C-S. Многие не понимают смысла этой меры и оттого можно встретить неправильные трактовки. Вкратце: нейтраль трёхфазной сети на входе в здание объединяется электрически с закопанным в грунт контуром громоотвода. Вот отсюда же и начинается местная ветка заземления, разведённая по всем квартирам

Чтобы правильно выполнить все операции, рекомендуется использовать индикаторные отвёртки. Некоторые дома, отстроенные в предыдущую эпоху, дооборудуются ветками заземления. И тогда система превращается в TN-C-S. Многие не понимают смысла этой меры и оттого можно встретить неправильные трактовки. Вкратце: нейтраль трёхфазной сети на входе в здание объединяется электрически с закопанным в грунт контуром громоотвода. Вот отсюда же и начинается местная ветка заземления, разведённая по всем квартирам.

В топике про защитное заземление обсуждалось, чем от этой меры отличается зануление (которое должно быть в любом случае). Нейтраль электрически объединена со всеми фазами, и здесь циркулируют токи возврата. На грунт уходит лишь некоторая часть из них, и то при дисбалансе. Вот почему заземление без зануления столь опасно. Этим же объясняется наличие самой системы TN-C-S в противовес TN-S. В последней защитный и рабочий нулевые проводники разделены по всей длине. И если есть уверенность, что не будут использовать трёхфазные установки, то это хорошо, но в противном случае будет то, про что уже рассказано (см. защитное заземление ).

Во избежание присутствия опасного потенциала на корпусе оборудования в какой-то точке (в районе громоотвода) и нужно объединение с нейтралью. Тогда как металлические части, за которые гипотетически может взяться человек заземлены накоротко: это преимущественно трубы. Таким образом, наличие защитного проводника, объединённого с нейтралью в районе громоотвода или местного отдельного контура, вкопанного в землю (вместо прямого заземления) уменьшает ток в этой ветке и дополнительно предохраняет человека на тот случай, если по какой-то причине не сработают автоматы защиты.
