Как устройство защиты проводки от искрения может спасти квартиру от пожара

Реле напряжения

Что касается реле напряжения, а также устройств, имеющих соответствующую функцию (стабилизатор, источник бесперебойного питания и др.), то следует учитывать, что данные устройства могут работать в заданных пределах рабочего напряжения, тока и мощности, их изоляция не способна выдерживать высокие напряжения.

   Защита от перенапряжения с помощью реле напряжения

Поэтому в случае попадания молнии грозовой импульс повредит реле напряжения. И другие устройства не только выйдут из строя, но также повредятся электроприборы, включенные в сеть, так как опасный импульс пойдет дальше по электропроводке и включенным в сеть бытовым электроприборам.

То есть реле напряжения не может выполнять функцию защиты от грозовых импульсов. Но все же данное защитное устройство должно быть установлено в домашнем распределительном щитке. Реле напряжения осуществляет отключение электропроводки в случае выхода напряжения за границы допустимых пределов, так как чрезмерное снижение или увеличение напряжения бытовой электрической сети может привести к выходу из строя бытовых электроприборов.

Частые вопросы и ответы

1

По ГОСТу правильное определение и сокращенное название это УЗДП — устройство защиты при дуговом пробое. Поэтому в первую очередь она спасает именно от дуги, а не от искрения.

Термин «искрение» здесь означает повторяющийся дуговой пробой.

2

Нет, не заменяют. Они представляют из себя третий этап развития защит и устанавливаются в цепь после автоматов и УЗО, а не вместо них.

Зато отдельные УЗДП отечественных марок могут полноценно заменить реле напряжения. Также в США и на Западе выпускают модели AFCI 3 в 1.

Они имеют в своем корпусе и автомат, и УЗО, и дугозащиту. Такое объединение с одной стороны вроде бы и хорошая оптимизация, но с другой имеет ряд недостатков:

непросто определить какая из защит сработала в том или ином случае

если AFDD сгорит, то вы лишитесь сразу всей защиты

А при выходе из строя только УЗИС, у вас останутся в «голове» и автомат, и УЗО.

при повреждении любой функции в AFDD по отдельности (автомат-УЗО-УЗДП) вам придется менять его целиком, что больно ударит по кошельку

Главное преимущество таких AFDD это компактность и простота схемы подключения. Не нужно в щитке коммутировать кучу проводов и наконечников, достаточно подключить всего один девайс.

3

В России это межгосударственный стандарт ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного значения при дуговом пробое. Общие требования.» (скачать)

Стандарт на их применение — ГОСТ Р50571.4.42-2017 (скачать).

4

Устройство можно устанавливать как отдельно по группам, так и в одном экземпляре сразу на весь электрощит. Здесь есть как плюсы, так и минусы:

Среднестатистическая площадь квартиры для защиты одним аппаратом, если исходить из разветвленности проводки — 120-150м2.

Например разработчики УЗИс-С1-40 реально проверяли срабатывание на одиночном проводе длиной до 80м. При этом в цепи присутствовала нагрузка ослабляющая сигнал — телевизор, компьютер.

В итоге аппарат отработал штатно. По ГОСТу же испытания проводят на кабелях длиной максимум до 30м.

5

Все зависит от производителя и его линейки сборки. У моделей с нижним подключением это связано с конструкцией расцепителя. Например у того же УЗИс-С1, при его переворачивании пришлось бы рукоятку включения также развернуть на 180 градусов.

И тогда язычок во включенном состоянии смотрел бы вниз, что запрещено правилами. Кстати у зарубежных известных марок Siemens, Eaton вход также сделан снизу.

6

Да, большинство моделей имеют такую встроенную защиту в виде варистора.

Однако они все равно не могут в полной мере заменить полноценные УЗИП.

7

Нет, не отключается и не срабатывает.

По крайней мере нормально отстроенная защита без ложных срабатываний, на это реагировать не должна.

Она отстроена так, чтобы искать повреждения только в защищаемой цепи, а не до нее.

Стабилизатор напряжения

Если напряжение «скачет» постоянно и необходима защита от этого, устанавливают стабилизатор напряжения. Это уникальное устройство, которое при любом напряжении, повышенном или пониженном, выравнивают его – подают на выходе нормализованные параметры. Аппарат незаменим в случае, если скачки в вашей сети – обычное и постоянное явление: без него в таком случае все приборы быстро выйдут из строя.

Есть несколько видов стабилизаторов напряжения:

• Релейные.
• Электромеханические.
• Электронные.
• Электронные двойного преобразования.

Релейные – с небольшой мощностью, предназначены для защиты бытовой аппаратуры.

Электромеханические имеют примерно такое же устройство, но эти приборы мощнее и дороже. Электронные имеют высокую мощность и точность, характеризуются быстродействием и служат долго и надежно. Наибольшую защиту линии могут гарантировать электронные стабилизаторы двойного преобразования. Стабилизаторы могут быть:

• Переносными и стационарными.
• Однофазными (для своего дома) и трехфазными (для крупных объектов).

Больше о стабилизаторах напряжения – в видео:

Подбор аппарата зависит от суммарной мощности всей электросети объекта, должен учитывать предельное сетевое напряжение и крайне желательно при подборе советоваться с электриками.

Способы защиты от скачков напряжения

В зависимости от характеристик скачка напряжения и природы его возникновения используются различные устройства защиты. Рассмотрим основные из них:

Сетевой фильтр

Простое и доступное решение для защиты маломощного оборудования. Обычно представляет собой удлинитель или моноблок с вилкой, розеткой (или розетками) и выключателем с индикацией подачи питания. Следует отличать сетевые фильтры от обычных удлинителей, которые не имеют защиты, но очень похожи по виду. Защищает от скачков до 400 — 500 вольт, а ток нагрузки не может превышает 5 — 15 А.

Реле защиты РКН и УЗМ

Устройство прерывает подачу электроэнергии, если напряжение выходит за пределы допустимых значений. После возвращения напряжения в установленные рамки подача восстанавливается (автоматически или в ручную в зависимости от модели). Устройство подключается после входного автомата.

Основные достоинства РКН и УЗМ:

• Скорость срабатывания в несколько миллисекунд;
• Выдерживает нагрузку от 25 до 60 А;
• Небольшие размеры и удобный монтаж;
• Достаточные диапазоны максимального и минимального напряжения;
• Отображение показателей электрического тока в реальном времени;

Прибор эффективен для защиты от разрыва нулевого провода и умеренных скачков напряжения. Однако реле не могут обеспечить стабильное напряжение и защитить от импульсного скачка, вызванного ударом молнии.

Расцепитель минимального-максимального напряжения (РММ)

Устройство защищает от высокого и низкого напряжения. Эффективен в случае разрыва нулевого провода и перекоса фаз в трехфазной сети, но не защищает от высоковольтных импульсов.

Прибор отличается небольшими размерами, простотой установки и доступной ценой.

Стабилизаторы

Приборы используются для «сглаживания» подачи электроэнергии в сетях, склонных к нестабильной работе. Эффективны в случае падения мощности, но могут не справиться с высоким напряжением.

К достоинствам прибора относятся: длительный срок эксплуатации; быстрое срабатывание; поддержание напряжения на стабильном уровне. Главным недостатком стабилизаторов является высокая цена.

Устройства защиты от импульсных перенапряжений (УЗИП)

Используются для защиты от быстрых мощных скачков напряжения, как правило вызываемых ударом молнии в линию электропередач. Выделяют два вида подобных устройств:

• Вентильные и искровые разрядники. Устанавливаются в сетях высокого напряжения. В случае импульсного перенапряжения в устройстве происходит пробой воздушного зазора, фаза замыкается на заземление, разряд уходит в землю;
• Ограничители перенапряжения (ОПН). В отличие от разрядников имеют небольшой размер и используются в частных домах. Внутри установлен варистор. При обычном напряжении ток через него не течет, но в случае скачка происходит возрастание тока, что позволяет снизить напряжение до нормальной величины.

Используется вместе с УЗО (устройство защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь.

Схемы подключения

Вот основные схемы подключения УЗИП в зависимости от исполнения систем заземления на примере моделей от Schneider Electric. Схема подключения однофазного УЗИП в системе TT или TN-S:

Здесь самое главное не перепутать место подключения вставного картриджа N-PE. Если воткнете его на фазу, создадите короткое замыкание.

Схема трехфазного УЗИП в системе TT или TN-S:

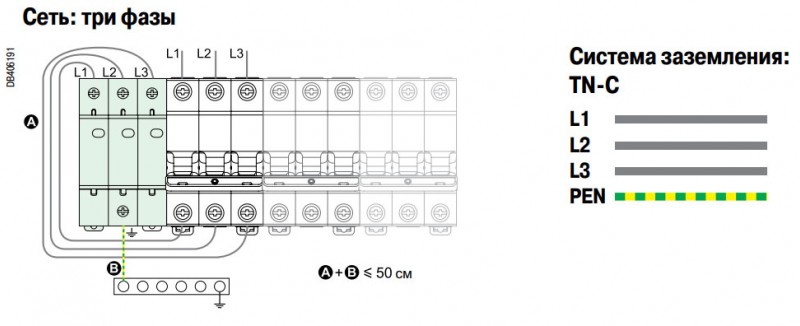

Схема подключения 3-х фазного устройства в системе TN-C:

На что нужно обратить внимание? Помимо правильного подключения нулевого и фазного проводников немаловажную роль играет длина этих самых проводов. От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

От точки подключения в клемме устройства до заземляющей шинки, суммарная длина проводников должны быть не более 50см!

А вот подобные схемы для УЗИП от ABB OVR. Однофазный вариант:

Трехфазная схема:

Давайте пройдемся по некоторым схемкам отдельно. В схеме TN-C, где мы имеем совмещенные защитный и нулевой проводники, наиболее распространенный вариант решения защиты – установка УЗИП между фазой и землей.

Каждая фаза подключается через самостоятельное устройство и срабатывает независимо от других.

В варианте сети TN-S, где уже произошло разделение нейтрального и защитного проводника, схема похожа, однако здесь монтируется еще дополнительный модуль между нулем и землей. Фактически на него и сваливается весь основной удар.

Именно поэтому при выборе и подключении варианта УЗИП N-PE, указываются отдельные характеристики по импульсному току. И они обычно больше, чем значения по фазному.
Помимо этого не забывайте, что защита от грозы это не только правильно подобранный УЗИП. Это целый комплекс мероприятий.

Их можно использовать как с применением молниезащиты на крыше дома, так и без нее.

Особое внимание стоит уделить качественному контуру заземления. Одного уголка или штыря забитого в землю на глубину 2 метра здесь будет явно не достаточно

Хорошее сопротивление заземления должно составлять 4 Ом.

Пример видео, где показана работа реле напряжения

Решать проблему скачков напряжения в сетях помогают специальные устройства – реле контроля напряжения. Принцип действия таких реле достаточно прост, есть “электронный блок”, который следит, чтобы напряжение находилось в заданных уставками пределах и при отклонениях сигнализирует расцепителю (силовой части), который отключает сеть. Все бытовые реле контроля напряжения включаются автоматически через определенное время. Для обычных потребителей достаточно задержки в несколько секунд, но для холодильников и кондиционеров с компрессорами нужна задержка в несколько минут.

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные реле напряжения отключают одну фазу, а трехфазные – одновременно все три фазы. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз. Трехфазные используют для защиты двигателей и других трехфазных потребителей.

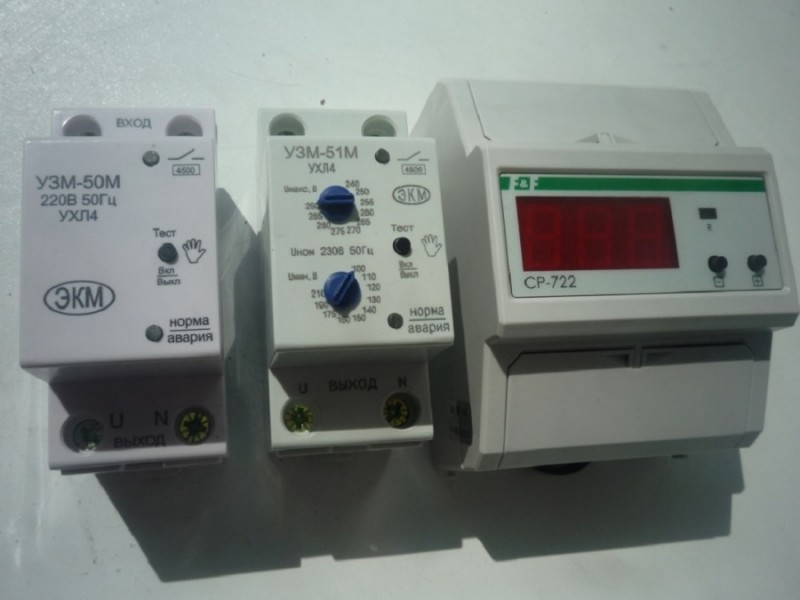

Я разделяю приборы защиты от перенапряжений на три типа: УЗМ-51М от “Меандра”, Zubr от “Электроникс” и все остальные. Никому ничего не навязываю – это мое личное мнение.

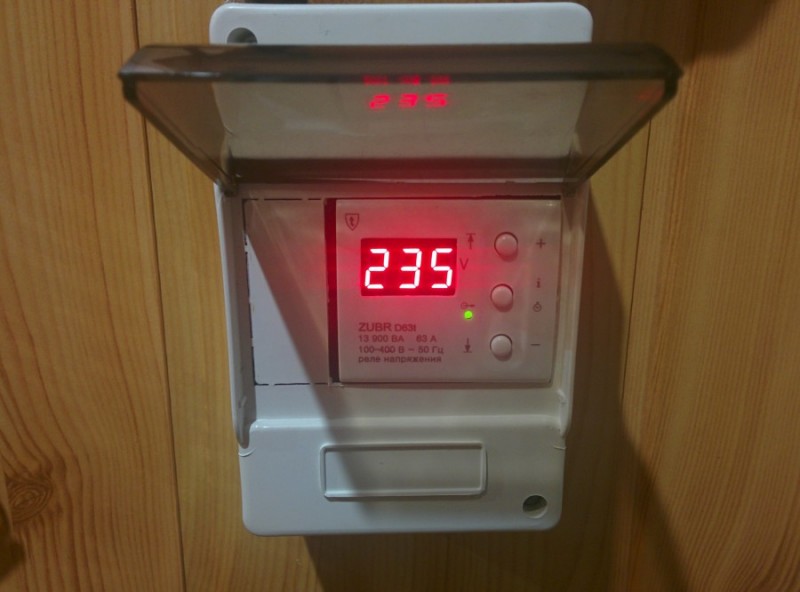

Реле напряжения Zubr (Rbuz)

Данное устройство предназначено для защиты от перепадов напряжения (отгорания нуля). Производят ЗУБР в Донецке.

Отмечу особенности этого реле напряжения.

Индикация напряжения на устройстве – показывает значение напряжения в реальном времени. Это достаточно удобно и необходимо для оценки ситуации с напряжением в сети. Погрешность показаний низкая, разница относительно высокоточного мультиметра Fluke 87 всего 1-2 Вольта.

Реле напряжения Zubr выпускают на различные номинальные токи: 25, 32, 40, 50 и 63А. Устройство при номинальном токе на 63А выдерживает в течение 10 минут ток 80А.

Верхнее значение по напряжению выставляется от 220 до 280 В с шагом 1 Вольт, нижнее – от 120 до 210 В. Время повторного включения от 3 до 600 сек., с шагом 3 секунды.

Я выставляю на реле Zubr, максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 190 Вольт.

У приборов с индексом t в названии, например Zubr D63t, есть термозащита от внутреннего перегрева.  Т.е. при увеличении температуры самого прибора до 80 градусов (например из-за нагрева контактов) – он отключается.

Реле Zubr занимает 3 модуля или 53 мм  на дин-рейке и бывают только однофазными.

В паспорте и приведенных схемах подключения Зубр, не сказано про ограничения по току, но в старой документации, ранее указывалось, что не более 0,75 от номинального.

Как работает холодильник

Холодильная установка представляет собой замкнутую гидравлическую систему, заполненную специальным хладоносителем — хладагентом. В качестве хладагента в бытовых холодильных установках используются фреоны, а в промышленных применяют аммиак.

Компрессор, приводимый в движение электродвигателем, прокачивает хладагент через всю систему. Проходя разные участки холодильной установки, хладагент меняет свое агрегатное состояние, меняется его температура и давление.

Внутри самого холодильника находится специальный змеевик, который называется испарителем. В испаритель хладагент подается в жидком состоянии при низком давлении и температуре. Не вдаваясь в сложности термодинамики и не строя уравнения теплового баланса, скажу, что в испарителе происходит отбор тепла (т.е. нагрев) от более теплых продуктов, стенок холодильной камеры. Через стенки испарителя тепло передается хладагенту и он начинает кипеть, поскольку находится при низкой температуре и под низким давлением.

Как работает холодильник

Далее от испарителя газообразный хладагент через впускной клапан всасывается компрессором, сжимается поршнем, его температура повышается, и под большим давлением он выталкивается в конденсатор.

Конденсатор мы все хорошо знаем — это змеевик на задней стенке холодильника. Проходя через конденсатор пары хладагента отдают свое тепло через станки конденсатора в окружающее помещение. Хладагент охлаждается и переходит в жидкое состояние.

Далее жидкий хладагент проталкивается к редукционному клапану. Проходя через этот клапан, давление и температура хладагента снижаются и он снова попадает в испаритель. Далее весь цикл повторяется заново.

Гидравлическую часть холодильной установки мы рассмотрели. Идем далее. Компрессор приводится в действие электродвигателем и является самым уязвимым и дорогостоящим звеном холодильной установки.

Защитные устройства

Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением разных функций и разной стоимостью.

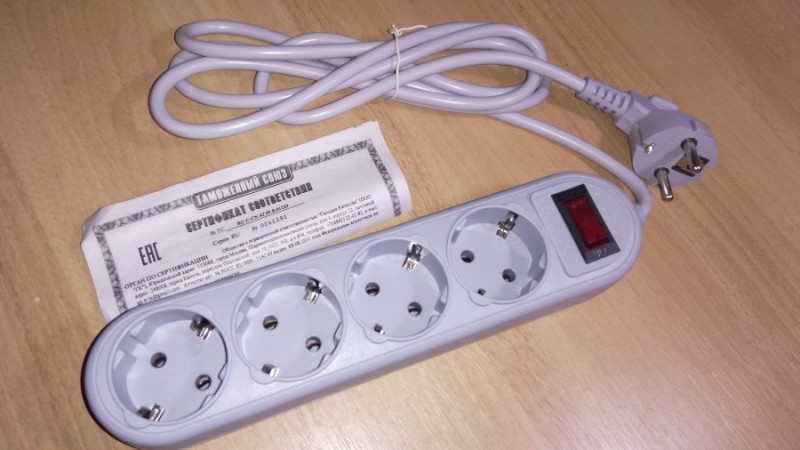

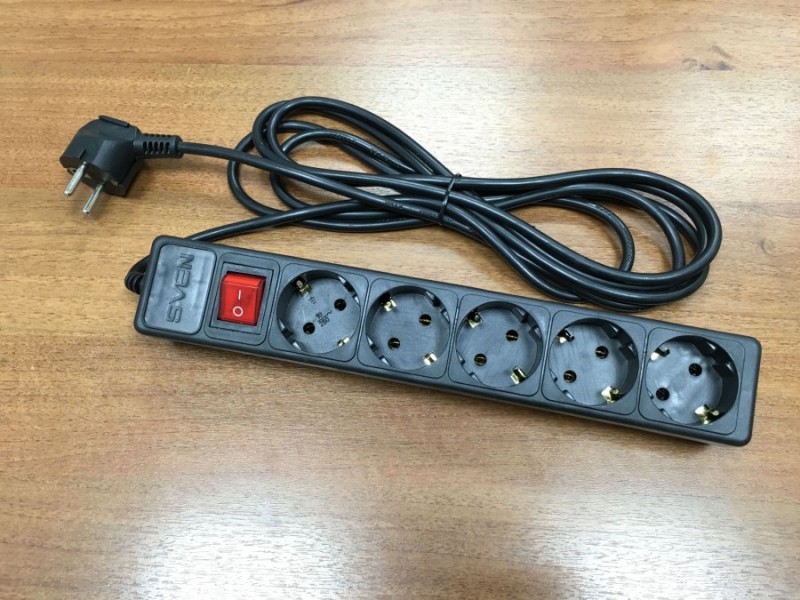

Сетевой фильтр является самым простым и недорогим средством защиты бытовой техники с небольшой мощностью. Он превосходно справляется с бросками, достигающими 450 В.

Основным элементом защиты сетевика является варистор – полупроводник, способный менять сопротивление в зависимости от возникающего напряжения. Именно этот элемент фильтра возьмет на себя удар при серьезном скачке.

Кроме того, фильтр способен защитить технику от помех высокой частоты. Помимо указанных защитных узлов фильтр оснащен плавким предохранителем, который сработает при коротком замыкании.

В качестве защиты электросети на разных ее уровнях – от перехода с воздушной линии на кабельную до конкретных приборов внутри дома – используют модульные ограничители перенапряжения. Являясь по сути разрядником для защиты от перенапряжений, ограничитель в качестве главного рабочего органа имеет все тот же варистор.

Стабилизатор способен выровнять скачущее напряжение в соответствии с номинальным. Если установить рамки, к примеру, в диапазоне от 200 до 250 В, то качественное устройство будет выдавать необходимые 220 В до тех пор, пока напряжение не выйдет за пределы указанного диапазона. Прибор отключит подачу питания до тех пор, пока напряжение не вернется в заданные границы.

Для сельской местности монтаж стабилизатора иногда является единственным средством повышения напряжения до необходимых значений. Стабилизаторы бывают двух видов:

• линейные – к ним можно подключить несколько бытовых приборов;
• магистральные – монтируются на входе электрической сети в дом или квартиру.

Источники бесперебойного питания продолжают подачу напряжения к подключенным приборам даже после срабатывания защитной системы или отключения электроэнергии. Время работы будет зависеть от аккумулятора и мощности потребителей.

Зачастую к ним подключают компьютеры с целью избежать потери данных во время внезапного сбоя. Среди современных устройств зарекомендовали себя модели, способные через USB-порт контролировать редактор текстов (например, сохранить файл) в случае возникновения внештатной ситуации.

Устройства защиты от импульсных перенапряжений в отличие от вышеперечисленных средств превосходно справляются с высоким напряжением. На основе таких устройств можно организовать защиту всех внутренних линий электропередачи частного дома.

Импульсы, которые могут возникнуть из-за грозы, превосходят способности этого устройства. Поэтому сфера применения реле защиты от перенапряжения – электрическая сеть внутри дома.

Для защиты частного дома от скачков напряжения устанавливаются специальные устройства, выбор которых велик. Будет лучше, если работу выполнят профессионалы, поскольку в домашних условиях вряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем более провести ее тест в режиме критической ситуации.

Следует также помнить, что все операции с щитком, проводкой и приборами нужно проводить строго при выключенном электропитании.

Причины перепадов напряжения

Как же возникает перепад напряжения? Откуда эта напасть на нашу бытовую технику? В каждый многоквартирный жилой дом входит от подстанции 3 фазы. В квартиру, как правило, подаётся одна из них и общий нулевой провод.

При пиковых нагрузках, когда все жильцы одновременно включают мощные электроприборы (утром или вечером после работы), единственный нулевой провод перегружается. И так как профилактика в большинстве электрощитов не проводится, перегруженность сети рано или поздно приводит к перегоранию нулевого проводника.

После пропадания «нуля» квартиры оказываются подключены и к своей фазе, и к соседской. То есть вместо 220 вольт в квартирную проводку поступает 380!

Молниезащита от перенапряжений

Защитные системы против грозовых разрядов могут быть устроены разными способами, в зависимости от технических условий.

1.

Первый вариант предполагает внешнюю молниезащиту, устанавливаемую дома (рис. 1). В этом случае допускается максимальная сила удара молнии непосредственно в элементы самой системы. Расчетная величина такого тока составит примерно 100 кА. Защититься от мощного импульса при перегрузке возможно с помощью комбинированного УЗИП, который устанавливается внутрь вводного электрического щита и действует как выключатель. Одно такое устройство защитит все оборудование, находящееся в доме.

В другом случае внешняя молниезащита отсутствует, а напряжение подается к дому по воздушной линии (рис. 2). Молния ударяет в опору ЛЭП с расчетным током, проходящим через УЗИП, величиной тоже 100 кА. Защитить электрооборудование от мощного импульса помогут специальные устройства с защитой, размещаемые во вводном щите, на стене здания или на самом столбе, в месте ответвления линии. При использовании распределительного щита, защита организуется по такой же схеме, как и в предыдущем варианте.

2.

Если же УЗИП устанавливается на столбе, то нецелесообразно применять дифференциальные устройства 3 в 1, поскольку на участке от столба до здания возможно появление наведенных, то есть, повторных перенапряжений. Поэтому будет вполне достаточно прибора класса 1+2, а при расстоянии до дома свыше 60 метров, внутри дома в главный щит дополнительно устанавливается УЗИП 2-го класса.

И, наконец, третья ситуация, когда питание дома подается через подземный кабель, в том числе и в сети 380 В, а внешняя молниезащита тоже отсутствует (рис. 3). Максимум, что может случиться – появление наведенных импульсных перенапряжений. Ток молнии не попадет в сеть даже частично. Величина расчетного импульсного тока составляет около 40 кА. Чтобы защитить электрооборудование достаточно УЗИП 2-го класса, установленного во вводный электрический щит.

3.

Виды УЗИП

Существующие УЗИП отличаются по быстроте срабатывания. Различия объясняются неодинаковыми конструкциями и принципами работы приборов. Поэтому принято выделять 3 вида устройств молниезащиты:

1. Искровые промежутки (разрядники). Представляют собой воздушный зазор между электродами.
2. Варисторные ограничители перенапряжения (ОПН). Полупроводниковые устройства. Резко снижают сопротивления при возрастании напряжения. Встречаются в УЗИП, устанавливаемых в квартирные щитки, на платах бытовой техники и на опорах ЛЭП.
3. Комбинированные устройства. Сочетают в себе оба из перечисленных типов устройств.

Искровые промежутки (разрядники)

Наиболее старый и простой тип защиты от перенапряжения. Как правило, разрядники используются в трансформаторных подстанциях и распределительных устройствах. На таких объектах возможны резкие скачки напряжения при коммутационных процессах.

Имеется 2 электрода. Один подключается к заземлению. Второй к защищаемой линии. Пока разность потенциалов между электродами находится в пределах нормы, разрядник обладает большим сопротивлением воздуха. Как только напряжение между электродами превышает заданный уровень, происходит пробой воздушного промежутка (пролетает искра). Разрядник на доли секунды сбрасывает сопротивление.

УЗИП на основе искровых разрядников

Напряжение срабатывания разрядника регулируется расстоянием между электродами. Чем оно больше, тем выше вольтаж, при котором произойдет пробой воздушного промежутка.

Важно! Если долго проходить в помещении в синтетической куртке, а потом прикоснуться к чему-то металлическому, то между пальцем и железным предметом пролетит искра. Произойдет пробой воздушного промежутка между заряженной от трения курткой и железным предметом

Разрядники работают по аналогичному принципу.

Варисторные ограничители перенапряжения

Низковольтный вариант данного устройства применяется в квартирных электрощитах. Для этого на корпусе предусмотрено стандартное крепление под DIN-рейку. Прибор работает с напряжениями 220/380 В и предохраняет от перенапряжения отдельную квартиру или трехфазного потребителя.

Высоковольтный вариант устанавливается на линии 10 кВ и выше. Обладает сравнительно большими размерами и мощным керамическим корпусом белого или коричневого цвета. Данный ограничитель импульсных перенапряжений еще называют вентильным разрядником (не путать с искровым промежутком).

Ограничитель импульсных напряжений на варисторах

Комбинированные устройства

Комбинированные УЗИП сочетают достоинства от вышеперечисленных защитных устройств. Основные из них таковы:

1. Низкое напряжение срабатывания варисторных ОПН. Как следствие, высокая чувствительность к самым незначительным превышениям напряжения.
2. Большая рассеиваемая мощность искровых разрядников. Некоторые модели способны пропускать токи в десятки килоампер.

Сетевые фильтры

   Защита от перенапряжения с помощью сетевого фильтра

Большинство сетевых фильтров имеют встроенный варистор, то есть данные устройства осуществляют защиту включенных электроприборов от скачков напряжения. Многие люди приобретают сетевой фильтр и считают, что включенная в него техника будет защищена от возможных перепадов напряжения. Но при этом в большинстве случаев не учитывается тот факт, что варистор сетевого фильтра, как и в ограничителе напряжения, ограничивает опасный импульс перенапряжения только при наличии рабочего заземления электропроводки.

В сетевом фильтре варистор соединяет фазный или нулевой проводник электропроводки с защитным заземляющим проводником. В случае возникновения перенапряжения опасный импульс уходит в заземляющий контур по заземляющему проводнику, тем самым защищая электроприборы от повреждения. Поэтому включение сетевого фильтра в сеть, не имеющую рабочего заземления, сводит на нет защитную функцию. Бытовые электроприборы не будут иметь защиты и в случае возникновения грозового импульса выйдут из строя.
