Каким должен быть защитный слой бетона для арматуры в фундаменте
Содержание:
- Материалы для конструкций
- Выбор стальной арматуры
- Какой должна быть толщина?
- Требования согласно СНиП
- Способы восстановления защитного слоя
- Определение
- Что это такое и зачем нужно?
- Особенности и схема армирования
- Восстановление защитного слоя бетона
- Сколько арматуры понадобится на 1 кубометр бетона?
- Фиксаторы для плит перекрытий
- Описание видов
- Нормативная база
- Выводы
Материалы для конструкций
Железобетон — многокомпонентный материал, основными составляющими которого являются бетон и стальная арматура. Параметры их качества определяются особыми требованиями при проектировании к элементам конструкций на месте применения.
Бетон
Формы для заливки бетона с прутьями для передачи предварительного напряжения.
Предварительное напряжение в железобетоне обеспечивается применением тяжелых составов средней плотности от 2200 до 2500 кг/м3, которые имеют классы по прочности на осевое растяжение выше Bt0,8, по прочности от В20 и больше, марки по водонепроницаемости от W2 и выше, по морозостойкости от F50. Требования к продукции гарантируют бетону нормативную прочность не ниже установленной с вероятностью 0,95 (в 95% случаев). Смесь должна набрать возраст не меньше 28 суток до получения материалом предварительных напряжений. На ранних стадиях эксплуатации бетонный камень способен частично утерять напряженное качество за счет общего снижения напряженности стали (до 16%). Коэффициент надежности материала на растяжение и сжатие в предельных состояниях установлен для эксплуатационной пригодности не ниже 1,0.
Арматура
Стальная начинка должна оставаться напряженной в железобетонном изделии на всем интервале эксплуатации, выдерживая без вытяжения длительно приложенные нагрузки. В преднапряженных изделиях из железобетона используется высокопрочная сталь с незначительной текучестью, соответствующей параметрам ползучести бетона.
С целью компенсирования эксплуатационной потери некоторой величины преднапряжения при изготовлении ее значение устанавливают чуть выше, чем предусмотрено строительными требованиями для конструкционного элемента. В продукции применяют горячекатаную упрочненную, холоднодеформированную арматуру, арматурную проволоку (пучки, пакеты, пряди), канаты, сварные каркасы и пр. Поперечное сечение арматуры может быть гладким, периодическим, а укладка проволоки и канатов серповидной и кольцевой.
Сталь должна гарантированно соответствовать установленному классу относительно прочности по преднапряженному растяжению (текучесть металла должна находиться в пределах 0,2% относительного удлинения) с вероятностью от 0,95 и выше. Арматуре необходимо быть пластичной, хладостойкой, свариваемой и пр. Надежное сцепление с бетонной смесью обеспечивается формированием арматурой сложных пространственных поверхностей.
Выбор стальной арматуры
Металлическая армация производится с использованием разных видов стали, из которой изготавливают необходимые элементы, каркасы, измельчают и добавляют в виде добавки в раствор и обрабатывают различными способами.
Материалы, из которых производят элементы конструкции:
- Мягкая сталь
- Среднеуглеродистая сталь
- Высокоуглеродистая сталь
- Стальная холоднокатаная проволока
Обычно используют деформированные стержни с рельефной поверхностью, что обеспечивает максимальную адгезию и исключает возможность сдвига. Чем выше усилие на сдвиг, тем больше сопротивление материала. Самостоятельно стержни с рельефом не применяются, только со стальной проволокой, исключающей сколы бетона.
Для производства железобетонных плит применяют арматурную сетку из стальной проволоки, соединяя ее электросваркой или витыми стержнями. Такие плиты необходимы в процессе строительства дорог, домов.
Стальная листовая арматура – тонкий лист стали с отогнутыми краями ячеек разной конфигурации, который чем-то похож на сито. Данным материалом армируют плиты перекрытия, стеновые панели.
Какой должна быть толщина?
Минимальная и максимальная толщина берется из установленных нормативов. Если не придерживаться указанных значений, то металлические части быстрее поддадутся коррозии. Требования к толщине также учитывают расчетные размерные параметры арматуры, чтобы не допустить роста затрат на стройматериалы
Поэтому важно выбирать данный параметр, руководствуясь СНиП и другой документацией
Толщина защиты из бетона зависит от целого ряда моментов.
- Величина диаметра и тип металлического прута для арматуры. Как правило, чем больше сечение прута, тем нужно делать защитный слой большей толщины.
- Предполагаемая нагрузка механического характера на фундамент, а точнее ее сила.
- Условия среды, в которых планируется эксплуатировать готовое строение или изделие. К примеру, для основания на влажном грунте важна надежная гидроизоляция. При этом желательно делать толщину слоя максимально возможной по СП.
- Тип железобетонной конструкции. Есть определенные нормы, которые диктуют, каким должен быть слой бетона для каждого отдельного типа.
- Технические условия для эксплуатации.
- Функциональная нагрузка на пруты из металла.
Конечно, все нормативы невозможно найти в одном документе, но можно выделить и собрать воедино ряд основных пунктов по толщине защитного слоя.
Согласно Строительным нормам и правилам 52–01-2003 (пункт 7.3), бетон должен быть наложен слоем не менее, чем диаметр металлического прута. При этом он не может быть менее 1 сантиметра.
В СП 50–101-2004 толщина защиты указывается для более конкретных вариантов.
Для ленточных и сборных оснований слой должен составлять от 3 сантиметров.
Для монолитных желательно подготовить основание с толщиной 10 сантиметров. При этом его можно сделать путем утрамбовки песка или щебенки в виде заполнения, которые затем заливаются стяжкой
При этом минимальная защита для арматуры, лежащей продольно, начинается от 3,5 сантиметров.
Для монолитных оснований на подушке из песка и щебня важно положить защитный слой толщиной от 7 сантиметров.
По своду правил 52–01-2003 защитный слой должен иметь следующие значения.
Для конструкций из железобетона, которые располагаются в помещениях, где наблюдается нормальная или пониженная влажность, достаточно защиты с толщиной 2 сантиметра.
Для помещений с повышенной влажностью и без специальных защитных мер минимальный слой должен составлять 2,5 см.
Для конструкций, находящихся на открытом воздухе без специальных дополнительных мер, понадобится защита в 3 сантиметра.
Для железобетона, который будет располагаться в почве, защитный слой должен начинаться от 4 см. Если в данном случае использовать сборные элементы, то можно сократить защиту на 5 миллиметров
Однако важно, чтобы слой был не меньше, чем диаметр арматурного прута.
Справочное пособие под названием «Проектирование железобетонных конструкций», выпущенное в 1985 году, стало для многих профессионалов настольной книгой. В нем приведены следующие значения.
Для фундаментов сборного типа и фундаментных балок защитный слой составляет от 3 см. При этом сечение не играет никакой роли.
Для монолитных конструкций с бетонной подготовкой и без нее, но при учете скального грунта, толщина защиты должны быть не менее 3,5 сантиметров.
Для монолитных фундаментов без подготовки слой бетона с защитной целью необходимо брать минимум в 7 сантиметров.
Для арматуры распределительного, поперечного и конструктивного видов с минимальным размером сечения до 25 см стоит выбирать защиту от 1 сантиметра. При сечении от 25 см слой должен вырасти до 1,5 см.
В Строительных нормах и правилах 3.03.01–87 указаны отклонения, которые допустимы при определенной толщине слоя защиты из бетона:
от полутора сантиметров – на 3 мм;
более 1,5 сантиметра – на 5 мм;
до 20 сантиметров – на 9 мм.
Требования согласно СНиП
СНиП предъявляет к продольному размещению арматуры конкретные требования:
- Если плита перекрытия составляет сечение 10 см, толщина бетона должна равняться 10 мм, если показатель выше 10 см, цемент достигает не меньше 14 мм.
- Если оборудуются ребра плит или балки с сечением 25 см, предполагается раствор толщиной 15 мм, 25 см и больше – 20 мм.
- В стойки и колонны строители всегда закладывают толщину бетона 20 мм.
- Подколонники, которые сооружают в мощных фундаментах, предусматривают 30 мм цемента.
- Если формируется монолитный фундамент, требуется бетона 35 мм. Без бетонной подготовки достаточно заложить 70 мм цементного раствора.
- Компоненты, состоящие из одного слоя материала, класс которого определяется до В7,5 без распределения фактурных слоев, требуют толщины цемента 20 мм.
- Если есть функциональные части строительства, в них принято закладывать ячеистый вид бетона толщиной до 25 мм.
- Если арматуру планируется зафиксировать в двухслойном компоненте в слое тяжелого по весу материала, раствор составляет 15 мм.
Для поперечной и распределительной арматуры правила СНиП в отношении бетона совсем другие:
- компоненты, сделанные из ячеистого бетона, состоят из 15 мм цемента;
- если ширина сечения арматуры 25 см, требуется 10 мм раствора, больше 25 см – 15 мм.
Данные, приведенные выше – минимально допустимая толщина, оптимальное значение на конкретном объекте строительства определяют, исходя из таких факторов:
- марка бетона, который планируется использовать при возведении фундамента и других составляющих постройки;
- ширина сечения арматуры.
Приведенные показатели – всего лишь ориентир, который недопустимо уменьшать.
Способы восстановления защитного слоя
Поверхность монолита любой прочности со временем начинает разрушаться. Если своевременно не принимать мер по восстановлению защитного пласта, деформации будут прогрессировать. Ремонт начинают с удаления рыхлых участков до твердого бетона, зачисткой освобожденных поверхностей.
Реставрация предохранительного слоя проводится такими методами:
- оштукатуривание растворной смесью цемента с кварцевым песком и добавками, улучшающими водонепроницаемость и морозостойкость;
- покрытие бетонным слоем на мелком щебне с минеральными присадками, если повреждения поверхности глубокие;
- оклеивание полимерной пленкой специального состава;
- торкретирование или технология набрызг-бетона — применяется при восстановлении поверхностей монолитов на большой площади.
Для придания прочности цементирование выполняется по армирующей металлической сетке. После восстановления отремонтированная поверхность может покрываться краской или оставаться неокрашенной. Минимальная толщина защитного слоя после реставрации составляет: при рабочей арматуре — 30 мм, при конструктивной — 20 мм.
Определение
Предварительно напряженные железобетонные конструкции — строительные изделия, бетон которых на этапе создания принудительно получает начальную расчетную напряженность сжатия. Она создается за счет предварительного формирования напряжения растяжения в рабочей высокопрочной арматуре и обжатия ею бетона на тех участках, которым предстоит испытывать растяжение (прогиб) при эксплуатации. Сжимаясь, арматура не проскальзывает, так как сцеплена с материалом или удерживается анкерным закреплением арматуры на торцах изделий. Таким образом, напряжение растяжения, которое приобретает железобетонный состав с помощью армирования, уравновешивает напряженность заблаговременного обжатия камня.
Что это такое и зачем нужно?
По своей сути, армирование представляет собой усиление бетона металлическим каркасом, который обычно создается из арматуры. Основной задачей такой процедуры будет компенсирование недостатка бетона в пластичности. Кроме того, армированный материал отличается большей способностью к растяжению и излому. Прочность арматурного соединения с бетоном довольно большая. Она не будет деформироваться даже при довольно серьезных перепадах температур по причине того, что коэффициенты их теплорасширения являются практически одинаковыми. Укрепление бетона позволяет перераспределить нагрузку в области растягивания балок из-за того, что сталь имеет большую упругость. А бетон помогает уберечь сталь от перегревания и коррозии.
Для максимальной надежности соединения бетона и арматуры ее поверхность делают рельефной. Она бывает различной:
- кольцевая;
- серповидная;
- 4-сторонняя;
- смешанная.
Последние 2 типа позволяют получить максимально качественный результат сцепления. Чтобы возводимая постройка была прочной, потребуется придерживаться нормы расходования стали и заливки бетона. Но следует сказать, все будет индивидуально. Например, для фундамента ленточного типа потребуется где-то 150-200 килограммов на 1 кубометр. А для перекрытий из бетона несущего формата – около 200 килограммов. Добавим, что ранее для армировки бетона применялась лишь металлическая решетка, сделанная из стали. Сегодня же используются еще и высокопрочные соединения из стекла, базальта и углерода.

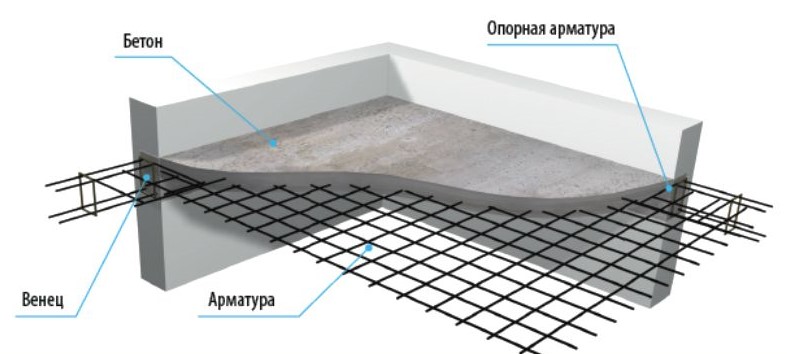

Особенности и схема армирования
Современная технология возведения малоэтажных жилых и коммерческих зданий предусматривает заливку плит перекрытия непосредственно на их постоянном месторасположении. Это единственно возможное решение для сооружений, имеющих сложную геометрию.
Кроме того, изготавливая плиту перекрытия самостоятельно, застройщик существенно удешевляет ее стоимость и получает потолок без межплитных швов при всех прочих равных условиях: необходимой несущей способности и долговечности.
Для того чтобы указанные факторы присутствовали, перед заливкой бетона необходимо выполнить одинарное или двойное армирование плиты перекрытия, стальной либо композитной арматурой.
Обычно, чертеж армирование плиты перекрытия разрабатывается инженером-строителем строго индивидуально. При расчете армирования плиты перекрытия и составлении схемы армирования учитываются нагрузки на конструкцию, габариты пролета и места концентрации нагрузок.
Сложный участок в плане концентрации нагрузок – это касание колонн стенок и арок, соприкосновение с технологическими отверстиями, место установки камина и т.п. Поэтому здесь будет рассмотрен частный случай армирования плиты перекрытия частного дома между первым и вторым этажом. Основные этапы технологии армирования:
Расчет толщины плиты перекрытия. Толщина перекрытия находится в прямой зависимости от наибольшей длины пролета, в метрах разделенной на 30, но не менее 150 мм. Другими словами берется самый большой размер плиты между опорами и делится на 30. Например, при длине пролета 6 м, толщина конструкции оставляет 6/30=200 мм. Сборка и установка опалубки. Подготовка к вязке каркаса. Арматурный каркас плиты перекрытия представляет собой пространственную конструкцию, состоящую из верхнего армирования плиты перекрытия, нижнего армирования плиты перекрытия и дистанцирующих элементов соединенных в единое целое вязальной проволокой. Для создания пояса усиления используют арматурный прут класса A-III по ГОСТ 5781–82, диаметром 8-14 мм. Для соединения элементов в единое целое используют отожженную стальную проволоку диаметром 1-1,5 мм. Дистанцирующиеся элементы приобретаются в строительных магазинах или на сайтах компаний производителей
Важно! Конструкция каркаса должна располагаться в толще плиты. Выходы металлических элементов наружу не допускаются
В общем случае, наружные поверхности каркаса должны быть защищены слоем бетона толщиной не менее 1 диаметр арматуры. Для обеспечения требуемой толщины защитного слоя используют подручные материалы (кусочки деревянных планок, кусочки кирпича и т.п.) или специальные «покупные» дистанцирующие элементы. Вязка нижнего армирования. В общем случае шаг армирования плиты перекрытия принимается 200х200 мм. На дистанцирующие элементы, с шагом 200 мм выкладываются продольные стержни. Поверх продольных стержней с шагом 200 мм выкладывается поперечное армирование плиты перекрытия. Далее по всей площади пояса арматуры распределяются дистанцирующиеся элементы для присоединения второго пояса. Вязка прутьев и дистанцирующихся элементов производится во всех местах пересечения, по всему периметру каркаса. Вязка верхнего армирования. Проводится аналогично нижней конструкции. При этом созданная сетка из арматурных прутьев присоединяется к верхней части дистанцирующих элементов. Конструкция готова к заливке бетоном.
Инструмент для вязания. Для соединения прутьев и дистанцирующих элементов можно использовать: самодельный или готовый ручной крючок (цена 280-300 рублей), полуавтоматические клещи (цена 1 000 рублей), автоматический пистолет для вязки арматуры (цена 160 000 рублей) или обычные слесарные плоскогубцы.
Перечисленный инструмент обеспечивает примерно одинаковое качество вязки. Разница заключается в скорости. К примеру, автоматический пистолет ускоряет процесс вязания в 5 раз по отношению к вязанию ручным крючком или плоскогубцами.
Однако, если стоит задача изготовить одну или несколько плит перекрытия, экономически целесообразно пользоваться последними двумя вариантами ручного инструмента или взять автоматический пистолет в аренду.
Восстановление защитного слоя бетона
Защитный слой бетона представляет собой слой бетонной смеси, толщина которого равна расстоянию от поверхности до начала арматурных частей. Основное предназначение защитного бетонного слоя – предохранение арматуры от неблагоприятных воздействий внешней среды – повышенной влажности, нагрева, коррозии и др. Кроме этого, защитный слой необходим для закрепления арматуры в бетоне и обеспечения совместной работы железа и бетона.
В процессе эксплуатации зданий или сооружений строительные конструкции подвергаются жестким атмосферным воздействиям, главными из которых является периодическое увлажнение поверхности бетона и температурные колебания, которые приводят к постепенному разрушению защитного бетонного слоя. В нем появляются различного рода трещины и отслоения, происходит оголение арматуры и последующая ее коррозия. Все это говорит о необходимости восстановления защитного бетонного слоя.
В современной строительной индустрии существует ряд способов, применяемых для восстановления и укрепления защитного бетонного слоя. Рассмотрим их подробнее.
1. Оштукатуривание строительной конструкции плотным цементно-песчаным раствором с последующим нанесением трещиностойкого лакокрасочного покрытия;
2. Обетонирование поверхности цементным или полимерным бетоном, имеющим прочность не ниже восстанавливаемой конструкции.
3. Нанесение на поверхность специальных полимерных клеевых материалов.
4. Торкретирование бетонных поверхностей.
Первые три способа позволяют эффективно избавиться от повреждений защитного слоя, однако, не улучшают непосредственно эксплуатационные характеристики ремонтируемой конструкции. Кроме того, указанные способы не обеспечивают достаточное сцепление нового бетона или цементного раствора со старым бетоном, а полученный после восстановления защитный слой не обладает приемлемой прочностью, водонепроницаемостью и коррозионной стойкостью. Применение специальных клеевых составов осложнено высокой стоимостью работ и плохой совместимостью материала ремонтного слоя с материалом ремонтируемой конструкции по деформационным свойствам.
Торкретирование может применяться на поверхностях с любыми неровностями, расположенными в любой плоскости. Главным достоинством торкретбетона является высокая прочность сцепления ремонтного слоя с поверхностью ремонтируемой конструкции. Получаемый после торкретирования бетонный слой обладает повышенной плотностью, механической прочностью, водонепроницаемостью и морозостойкостью. Кроме этого, значительно улучшаются физико-механические свойства ремонтируемой бетонной поверхности – на 40% повышается прочность на изгиб, на 15% – прочность на сжатие и на 5 и более процентов – упругость бетона. Важными преимуществами торкретирования являются высокая производительность (а, как следствие, – скорость) и низкая себестоимость строительных работ.
Существует два метода торкретирования – «мокрое» торкретирование и «сухое» торкретирование.
При «мокром» торкретировании смесь цемента, воды и специальных добавок готовиться заранее, а уже затем через транспортировочный шланг подается на ремонтируемую поверхность. «Мокрое» торкретирование обладает следующими преимуществами – однородный состав бетона, возможность проведения работ в тесном помещении, минимальный отскок и др. Данный способ торкретирования применяется для ремонта больших поверхностей (площадью от 2 тыс. кв.м.).
При «сухом» торкретировании торкрет и вода смешиваются только на выходе из сопла торкрет-установки. Применение метода «сухого» торкретирования не требует подготовки основания ремонтируемой поверхности, позволяет за один проход наносить толстый слой торкрета и дает возможность осуществлять ремонтные работы с перерывами (в отличие от «мокрого» торкретирования, при котором приготовленная смесь должна использоваться непрерывно).
Таким образом, торкретирование бетонных поверхностей – самый быстрый и эффективный способ восстановления защитного слоя бетона. Данный способ уже много лет применяется строительной . Основополагающими принципами работы компании являются высокая скорость и качество работ, применение передовых технологий и материалов. Высококвалифицированные специалисты и большой опыт позволяют ООО «СДТ» гарантировать качество работ по восстановлению защитного слоя бетона методом торкретирования. Вот по этой ссылке вы можете более подробно узнать о том, как осуществляется торкретирование бетонных поверхностей, ценах и сроках выполнения работ.
Сколько арматуры понадобится на 1 кубометр бетона?
Количество арматуры на 1 м3 зависит от типа ЖБИ (плитный или ленточный фундамент, перемычки над проёмами, монолитное перекрытие) и условий его работы; класса металлопроката и марки бетона. Если речь идёт об основании, то ключевыми параметрами будут его вид, площадь здания, вес и нагрузки от его конструкций, грунт, сейсмоопасность в регионе и другие факторы, которые учитываются архитекторами при проектировании в каждом отдельном случае. Например, для ленты глубиной до 60 см каркас выполняют в двух уровнях, а при большем заглублении их количество увеличивают, располагая ряды с шагом 40 см.
Расчёт представляет собой сложную техническую задачу и по плечу только специализированной проектной организации. Он должен выполняться отдельно для различных типов ЖБ конструкций (балка, лента фундамента, колонна) и условий их работы. Например, для перекрытия средняя цифра расхода составляет около 110-120 кг/куб, а для колонн — до 350 кг на 1 м3.
Для количественной оценки пользуются коэффициентом армирования: μ = [Sa/(В∙Н)]∙100%, где:
- Sa — площадь поперечного сечения стержней;
- В — ширина изделия (плиты, ленты);
- Н — его высота.
Фиксаторы для плит перекрытий
Фиксатор арматуры «Стульчик». Отличается высокой прочностью и устойчивостью. С его помощью можно надежно зафиксировать четыре слоя защиты, толщина которых от 25 до 10 мм. Области применения: плиты перекрытий, обмостки и полы, бетонные подготовки. При использовании прочных стульчиков для арматуры на 1 кв. м. понадобится не более 5 штук
Также важно учесть, на что будет производиться укладка, ведь сетка немного провисает, уменьшая прочность
Опора «Стульчик» с фиксатором. Применяют преимущественно для армирования полов и фундаментов. Такие дистанциры оснащаются:
- Ребрами жесткости — чтобы выдержать значительный вес арматуры;
- Мембраной жесткости, которая придает устойчивость;
- «Усами» — для закрепления самой опоры.
Фиксатор «Кубик». Толщина его стенок составляет 2,6 мм. Применяют при обустройстве защитного слоя в монолитных горизонтальных конструкциях. Обеспечивает защитные слои 35, 40, 45, 50 мм.
Опора «Цоколь» прибавляет кубику 35−50 мм еще 20 мм. С ее помощью можно обустроить шары защиты 55, 60, 65, 70 миллиметров.
Фиксатор «Стульчик» усиленный. Обеспечение защитных шаров 40 и 50 мм. Данную деталь усиливают ребра и мембрана жесткости. Толщина стенок — 3 мм. На нем можно разместить арматуру, толщина которой не превышает 40 мм.
Добор под стульчики. Позволит создать слой толщиной 90, 100 мм и так далее (каждый следующий шаг 10мм). Повышает удобность проведения двойного армирования.
Подставки под сыпучие поверхности и для гидроизоляции. Основание (подложка) для деталей различных защитных шаров, подставка под арматуру пластиковая позволяет предотвращать повреждения (разрывы) гидроизоляции впоследствии трения ножками, не допускает погружений изделий в сыпучие основания.
Фиксатор «Стойка». Одна из первых отечественных разработок в отрасли строительства монолитных сооружений. Самое главное достоинство — невысокая стоимость для слоев 30 и 35 мм. Небольшой диаметр снизил устойчивость детали, она плохо переносит боковые нагрузки. Плоские «пятки» ножек незначительно уменьшают проблему. При использовании арматуры с незначительным диаметром недостатков не обнаружено.
Опора «Планка». Образует з/с толщиной 15 мм для арматуры с диаметром не более 30 мм. Удобно укладывается под арматурные сетки с созданием защиты 30 мм.
Описание видов
Обычно материалом изготовления арматурных фиксаторов является высокопрочный, устойчивый к коррозии пластик. Пластмассовые изделия бывают треугольными, квадратными, круглыми. В продаже можно встретить подставки «кубик», «стаканчик», «змейка», конус, «елка». «Кубики» считаются универсальными приспособлениями, благодаря им можно уложить арматуру с разным диаметром.
Фиксаторы «стульчик» имеют диаметр от 2-х до 5 см, их стоит подбирать под арматурные габариты. Однако стоимость такой продукции гораздо ниже, нежели у «кубиков». Вышеописанные виды стоек для арматуры используют, чтобы заливать горизонтальные бетонные плоскости на затвердевшей основе. Изделием «звездочка» получится зафиксировать арматуру в вертикальной плоскости, к примеру, заливать фундамент, колонны, ригели.
В ассортименте строительного оборудования можно встретить такие модели многоуровневых фиксаторов:
-
стойка ФС-50;
-
ФС-30;
-
ФС-40.
В зависимости от функций арматурный фиксатор может быть следующих разновидностей:
-
опорный нашел свое применение в горизонтальных конструкциях, к примеру, фундаменте;
-
стеновой – незаменимый для вертикального каркаса, таким фиксатором является «звездочка»;
-
универсальный, используемый в двух вышеперечисленных ситуациях;
-
специальный – необходим для решения конкретной задачи, такой как создание полости в бетоне.
Вертикальные
Вертикальный арматурный фиксатор – это стойка круглого или прямоугольного сечения с трубкой или без нее. На верхней части изделия находятся ограничивающие детали. Благодаря последним арматура не соскакивает из фиксатора. Вертикальные изделия необходимо располагать с дистанцией 100 см друг от друга, при этом соблюдая шахматный порядок. Такие приспособления нашли свое применение во время возведения перекрытий и фундаментов.
Горизонтальные
Фиксатор горизонтальный для арматуры имеет вид профильного кольца, имеющего в центре фиксирующую деталь. Основным предназначением элемента является предотвращение касаний арматурных стержней с опалубкой, а также соблюдение дистанции защитного слоя. Такими фиксаторами пользуются во время организации колонн и стен.
Нормативная база
При реализации строительных работ рекомендовано руководствоваться указанными документами.
СП «Бетонные и железобетонные конструкции»
Документ разработан в соответствии с обязательными требованиями, вменяемыми законодательством. Он нормирует правила и нормы, которые предъявляются к проектированию и расчету конструкций, основанных на бетоне и железобетоне, в том числе в частном гражданском строительстве.
СНиП 3 03 01 87
Актуализированная версия нормирует требования, применимые при возведении сборных и монолитных железобетонных, бетонных, стальных и деревянных конструкций. СНиП 2 03 01 84 трактует правила проектирования для такого типа сооружений.
Выводы
Большое значение имеет защитный пласт для железобетонного и бетонного сооружения с арматурой. Он выполняет множество функций и продлевает эксплуатационный период построек. Таким образом, выполняя работы по укладке бетона, нужно досконально изучить местность и окружающую среду, в которой планируется постройка железобетонного сооружения, и выбрать толщину предохранительного пласта.
Также важно соблюдать соответствующие нормы и требования, а в процессе постройки – придерживаться инструкций и рекомендаций опытных строителей
