Запоры для распашных ворот своими руками

Разновидности засовов для двустворчатых ворот

Устройства, которые мы рассмотрим ниже, хорошо подходят для двустворчатых входных групп. И каждый вид изделия хозяин сможет сделать в домашних условиях.

«Шлагбаум» — самый распространенный засов для двухстворчатых ворот

«Вертушка»

Этот тип засова встречается на воротах гаражей и разных хозяйственных построек, которые закрываются при помощи распашных двустворчатых ворот или дверей (возможно, они также изготавливались своими руками). «Вертушка» – самое примитивное устройство, движущейся частью которому служит деревянный брусок.

Засов «Вертушка» для двухстворчатых ворот

Параметры данной детали таковы :

Держаться деревянные балки будут на швеллерах. Их крепят на ворота сквозным болтом, добиваясь полной неподвижности. Дырочку просверливают дрелью с насадкой по металлу. Если дрели нет, работу выполняют сварочным аппаратом. Один швеллер крепят чуть выше, второй – пониже. Брусок фиксируют в центральной части края полотна, открывающегося внутрь. Его вращение должно происходить против часовой стрелки.

«Шлагбаум»

На распашные ворота поставить этот засов своими руками также несложно.

Засов «Шлагбаум» используют с уличной стороны ворот

1. Брус или железную пластину длиной до 60 см крепят болтом к створке (на 1/3 от края).
2. Приваривают два швеллера длиной 10 см. Ширина элементов должна соответствовать брусу. При работе с пластиной швеллер заменяют обрезанным металлическим уголком (пластина должна плотно внедряться между деталью и створкой).

Если есть желание оснастить «шлагбаум» навесным замком, с одной стороны пластины под запор приваривают петлю. Второе кольцо крепят на створку.

«Шпингалет»

Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом :

1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

Самостоятельное изготовление засова

Конечно, можно купить такое устройство в магазине, но если у вас есть элементарные навыки выполнения слесарных работ, вы сможете сделать его своими руками. Можно найти уже готовые чертежи, а можно сделать их самостоятельно, с учетом размеров ваших ворот.

Для изготовления самой простой задвижки вам понадобится стальная труба, полоса, куски листового металла и уголков.

Кроме этого, вам понадобится сварочный аппарат, болгарка, измерительные инструменты, молоток. Если у вас распашные или поворотно-развдижные ворота, то для них подойдет засов любого типа. Эффективно использование фляжных запоров, которые действуют как запор крышки молочного бидона.

Конструкция самодельного засова из профильных труб

Можно использовать контейнерные или пружинные запоры, все они обеспечивают надежную фиксацию створок.Если у вас откатные ворота. то для дополнительной их фиксации необходимо использовать вертикальный запор. В домашних условиях проще всего сделать шпингалетный запор сдвижного типа.

Для этого вам потребуется отрезок трубы, в котором делают отверстие, после чего в него вставляют кусочек прута или арматуры. Дальше устройство фиксируют на створках ворот, и оно работает по принципу оконного шпингалета.Но данный тип имеет недостаток в том, что полотно не притягивается к раме и чтобы это сделать, необходимо прилагать определенные усилия. Достаточно просто изготовить запор винтового типа, с его помощью легко притянуть полотно к раме, а если использовать двойную резьбу, то можно использовать в качестве дополнительного замка.

Недостатком такой конструкции является то, что процесс ее открывания и закрывания занимает достаточно много времени. Если вы решили самостоятельно сделать такое устройство, то необходимо позаботиться о том, чтобы оно не мешало воротам выполнять свои функции, и было малозаметным.

Описание и назначение

Надежное запирание двери или калитки позволит обезопасить жилище, не допустить попадание внутрь незваных гостей. Наиболее простыми видами запорных устройств считаются задвижки, засовы, шпингалеты и щеколды. Такие изделия могут различаться своим внешним видом, конструкцией.

Дверные щеколды представляют собой механизм запора для двери, выглядящий как пластина с рычагом, снабженным пружиной. При давлении на пружину происходит западание металлической пластины в гнездо планки, препятствуя открыванию двери.

Часто в таких моделях предусмотрен пружинный механизм. Чтобы защитить пружинный засов от самопроизвольного открывания, предусмотрена специальная резьбовая ручка-винт.

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

• начертите чертеж будущих ворот с нанесением всех размеров;
• вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
• все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
• сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
• уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
• сваркой прихватываем все элементы, зачищаем все швы;
• на каждый угол рамы ворот надо приварить обрезки уголка;
• аналогично варим вторую раму;
• примеряем готовую конструкцию в проем и подгоняем по размерам;
• теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

Пример второй, вертикальный засов

Общая конструкция схожа, также всё сварное, есть замок, внутренний засов, со схожим секретом, но дополнительно, открывающаяся створка имеет нижний вертикального монтажа запор, который поднимается тросом, им же опускается в гнездо.

В воротах имеется скрытое отверстие, замаскированное (в районе замочной скважины, поэтому со стороны кажется, что человек просто открывает замок), в котором фигурной отвёрткой (в данном случае шестигранник) вращается небольшая шестерня. Она приводит в действие трос, поднимающий запор.

Эти ворота также никто не смог вскрыть, хотя попытки были. Но, честно говоря, проблем с эксплуатацией тут немного больше. Во-первых, приходится приложить усилие, чтобы запереть вторую створку, во-вторых, была ситуация – трос заело, запор не открылся. После этого владелец подстраховался, сделал аварийный трос, которым можно вручную поднять запор, в случае аварии. Найти, где он спрятан, сложно, без инструмента его не вытянуть, а догадаться для чего он тут вовсе невозможно.

Мы рассказали это для того, чтобы Вы понимали, стандартные засовы и запоры хороши, надёжны, крепки, но без использования смекалки, придумывания секретов, приложения своих рук, не все запоры смогут противостоять попыткам вторжения в Ваш гараж.

Как сделать и установить засов самостоятельно

Чтобы изготовить засов для гаражных ворот или ворот иного назначения самостоятельно, потребуются следующие инструменты:

• дрель;
• болгарка;
• сварочный аппарат.

Изготовление и установка засова вертушки

Материалы для изготовления вертушки:

• металлическая полоса или профильная труба;
• болт большого размера или металлический прут для изготовления оси вращения;
• металлические полоски для фиксаторов;
• саморезы для крепления устройства к воротам.

Как сделать засов на ворота своими руками? Изготовление и установка устройства производятся по следующей схеме:

1. от металлической полосы или профильной трубы отрезается кусок соответствующего размера;

В большинстве случаев длина отреза составляет половину длины ворот, но по своему желанию мастер может сделать устройство большего или меньшего размера.

1. в середине полосы просверливается отверстие для установки оси вращения. Место расположения оси для большей прочности можно усилить металлической пластиной;

Засов-вертушка, изготовленный самостоятельно

1. отверстие просверливается в створке ворот в месте предполагаемой установки устройства. Закреплять засов рекомендуется на ребре жесткости;
2. металлический отрез временно закрепляется на воротах;
3. производится разметка мест расположения фиксирующих планок;
4. из металла нарезаются планки. Ширина планок должна быть чуть больше ширины основного запорного элемента;
5. закрепляются планки;
6. фиксируется металлический отрез, выполняющий роль вертушки;
7. при необходимости на один из концов устройства привариваются дужки для навесного замка.

Засов-шлагбаум изготавливается по аналогичной схеме. Только ось вращения располагается с краю устройства и вместо двух фиксирующих элементов устанавливаются, как правило, три или четыре.

Изготовление и установка засова шпингалета

Для изготовления устройства потребуются:

• две металлические трубы. Диаметр одной трубы должен быть на 4 – 5 мм меньше диаметра второй трубы. Вместо круглых труб можно использовать профильные;
• металлическая пластина или брусок для крепления устройства.

Процесс изготовления шпингалета следующий:

1. в трубе большего диаметра просверливаются два отверстия, которые располагаются на расстоянии 3 – 5 см от каждого края. Следует учесть, то отверстия не должны быть сквозными;
2. при помощи болгарки образуется ниша, соединяющая два отверстия;

Засов-шпингалет, изготовленный своими руками

При работе болгаркой надо четко соблюдать правила безопасности. Защищаются не только руки, но и глаза.

1. по краям трубы, приблизительно в середине оставленного расстояния, на ней делаются поперечные надрезы примерно до половины;
2. края трубы разгибаются в прямую линию и обрабатываются;
3. на полученных «ушках» просверливаются отверстия для фиксации устройства;
4. на трубе меньшего диаметра просверливается отверстие и закрепляется ручка, которая будет приводить весь механизм в движение;
5. малая труба вставляется в подготовленную трубу большего диаметра;
6. готовое устройство закрепляется на металлической пластине, которая в свою очередь фиксируется на створке ворот.

Фиксация шпингалета на воротах

Более подробно процесс изготовления шпингалета можно посмотреть на видео.

https://youtube.com/watch?v=BruEB5o-y_M

По собственному желанию можно изготовить и иные виды засов. Схемы различных запорных устройств можно найти на специализированных сайтах.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Разновидности и характерные особенности

Задвижка гаражная бывает механической или электрической. Первый тип запоров подразделяется на следующие виды:

• фляжный;
• поворотный стоечный;
• запорный;
• горизонтальный;
• винтовой;
• защитный.

Оптимальной, с точки зрения временных затрат на установку и удобства эксплуатации, считается вертикальная задвижка, с помощью которой можно зафиксировать закрытые и открытые ворота.

Перечисленные виды механизмов отличаются между собой конструктивными особенностями и областью применения.

Фляжные системы запора

Фляжный запор состоит из двух элементов: рычаг с крюком, который фиксируется на петлю, монтируемую на вторую створку или раму гаражных ворот. Этот надежный механизм хорошо переносит длительную эксплуатацию и не чувствителен к засорам. Для того чтобы сломать конструкцию, потребуется приложить значительные усилия.

Поворотные стоечные

Поворотный стоечный (эксцентриковый) гаражный запор представляет собой конструкцию, состоящую из:

• трубчатой стойки, монтируемой на ворота или калитку вертикально;
• рычага, который крепится в центральной части стойки;
• крюков-зацепов, расположенных в верхней и нижней частях стойки.

Последние цепляются за небольшие цилиндры, устанавливаемые на раме гаражных ворот. По прочности этот механизм не отличается от фляжного, но требует использования легированной стали при изготовлении зацепов и стойки.

Запорная вертушка

Запорная вертушка имеет следующую конструкцию: в центре одной из створок приваривается цилиндр, на котором фиксируется поворачиваемая металлическая (реже деревянная) планка. Далее, ближе к концам последней, на гаражных воротах монтируются 2 стержневых фиксатора (упора), которые обычно изготавливаются из уголков.

Горизонтальный ригель

Горизонтальные запоры для гаражных ворот легки в эксплуатации. Такие задвижки отличаются следующей конструкцией:

• на одну из створок привариваются 2 обрезка трубы небольшого диаметра;
• на вторую створку приваривается 1 обрезок;
• в эти обрезки вставляется труба меньшего диаметра, загнутая с одной стороны буквой «Г».

Такой гаражный запор просто изготовить в домашних условиях.

Винтовой запорный механизм

Винтовой механизм состоит из нескольких элементов:

• металлическая планка, которая крепится к гаражным воротам с отверстием под болт;
• болт с резьбой и отверстием под ключ.

Болт с помощью ключа заворачивается в указанную планку, которая начинает двигаться в сторону и запирает ворота.

Защитный вертикальный засов

Этот механизм прост как в установке, так и в применении. Вертикальный засов конструктивно не отличается от горизонтального. Разница заключается в том, что первый обычно монтируется сверху либо снизу гаражных ворот (или одновременно на обоих концах), а ригель входит в отверстие, проделанное в раме.

Электромеханический замок

Электромеханические замки устанавливаются только на те гаражные ворота, одна из створок которых надежно фиксируется в одном положении. Этот вид запорного механизма отличается тем, что ригель приводится в движение при подаче электричества.

Для того чтобы отпереть замок, необходимо подать соответствующий сигнал с брелока, набрать код на панели, приложить магнитный ключ или выполнить иное действие (определяется типом приобретенной модели).

Разновидности запоров

Помимо описанных выше разновидностей, для самостоятельного изготовления пригодны следующие типы запирающих механизмов:

1. Винтовой запор. Монтируется с внешней стороны. Запирающий механизм включает в себя стержень с резьбой, основой ключевой разновидности. Она обладает специализированной выемкой. Открытие происходит с использованием особого ключа, приводящего в движение запорную систему. Замок винтовой разновидности довольно просто соорудить самостоятельно.

2. Потайной замок. С помощью специального ключа приводится в движение поворотный шестерённый механизм, обеспечивающий открытие и закрытие двери.
3. Калиточный запор со щеколдой, шнуром во внутренней части. При монтаже используется щеколда, в затворе которой есть отверстие с закреплённым в ней шнуром. Второй конец шнура размещается в доступном для использования месте на внешней стороне. Чтобы открыть калитку, требуется потянуть за него.

Выдвижной шестерёнчатый засов

При самостоятельном изготовлении того или иного типа запирающего механизма требуется внимательно изучить особенности их конструкции.

Делаем засов на ворота самостоятельно

Рассмотрим, как сделать для гаража засов «Вертушка». Они довольно давно пользуются популярностью. Их можно устанавливать не только на ворота, но и использовать для закрывания сараев.

Главное преимущество такого засова – его довольно легко сделать своими руками.

Этапы работы следующие:

1. Подготовить чертежи будущего засова со всеми необходимыми размерами.
2. Взять деревянный брус нужной длины, желательно, чтобы она была не меньше 2/3 ширины одной створки. Если брус из дерева, то толщина выбирается не менее 5 сантиметров.
3. Выбрать створку, в ней надо проделать сквозное отверстие на расстоянии 60-100 мм от края. В отверстие будет вставляться болт, его длина должна подразумевать не только толщину ворот, но еще и толщину бруса. 2 шайб и 2 гаек.
4. Необходимо предусмотреть, чтобы болт не торчал, чтобы его нельзя было открутить.
5. В брусе делается сквозное отверстие и надевается на болт.
6. На обои створки гаражных ворот крепятся швеллеры, в них будет входить брус при повороте.

Такой засов, сделанный из прочного материала порой бывает надежнее, чем механический кодовый замок на калитку.

Практичные засовы в нижней части каждой из створки ворот

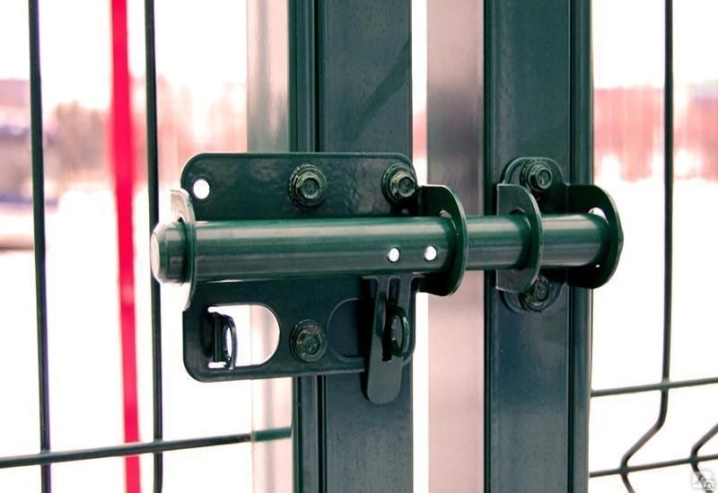

Сдвижной вариант

Металлические засовы более прочные по сравнению с деревянными, а сделать их своими руками также возможно, если есть небольшие слесарные навыки.

1. Подготовить металлическую полосу длина в 40, а ширина в 5 см.
2. Данная полоса перемещается по направляющей, которая крепится сваркой. Засов прикрепляется при помощи саморезов.
3. После закрепления засова (он фиксируется на одну из створок), на второй делается паз для фиксации второй створки.

Такой засов на гаражных воротах часто оборудуется дужкой, чтобы можно было использовать дополнительно еще один замок.

Картинка 4: Засов на воротах может быть установлен в любом месте, например как на фото в верхней части

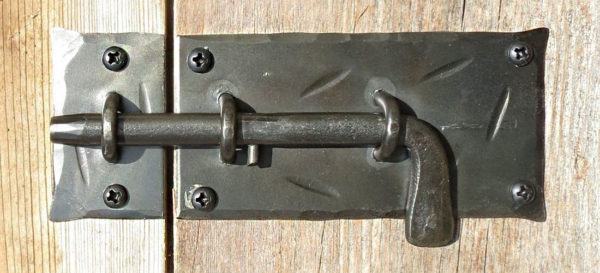

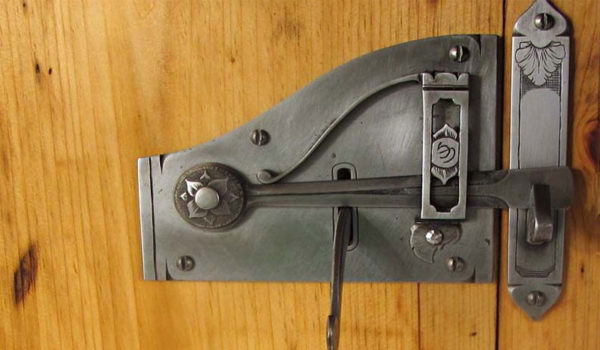

Кованые засовы

Если хозяин желает оформить свой участок в древнем стиле, то для распашных ворот идеально подойдут кованые засовы. Они не только обеспечат надежную защиту, но также устоят перед любой непогодой. Нельзя не отметить их декоративность. Кованые засовы, благодаря оригинальному декоративному узору, кстати, чертежи можно сделать самостоятельно, обеспечат вашим ворота оригинальность и стильность.

Если имеется домашняя кузница и есть большое желание заняться настоящим творчеством, то кованые засовы для вас не проблема. Необходимо:

• Подготовить нужное количество металла.
• Иметь возможность разжечь пламя с высокой температурой.
• Сделать предварительно чертежи с размерами и всеми элементами.
• Аккуратно выполнить работу и установить засов на ворота.

Засов «шлагбаум»

Такие засовы также довольно часто встречаются, они прекрасно подойдут на ворота консольные откатные. Предварительно необходимо подготовить чертежи готового изделия, чтобы на них отметить все размеры и количество деталей. Вся работа, если вы решили сделать такой замок на свои ворота своими руками, складывается из следующих этапов:

1. Выбрать деревянную или металлическую полосу и отметить место, где будет вкручен болт. Оно должно располагаться не по центру, в среднем на расстоянии в 70 мм от одного из концов.
2. Отметить на створке гаражных ворот отверстие под болт и сделать сквозное отверстие. Шляпка у болта должна быть широкой, так как она несет основную нагрузку.
3. Сделать три захвата на створках: один там же, где крепится засов, второй — напротив на второй створке, а третий – около дальнего конца засова.
4. Хочется, то можно сделать ушки для того, чтобы можно было повесить замок.

Немного старания и времени и засов готов к использованию.

Засов для распашных ворот с ушками для фиксации навесным замком

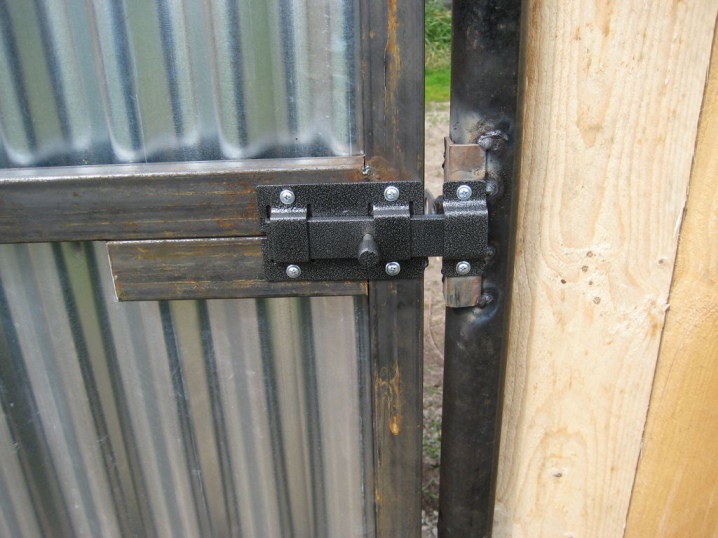

Засов «шпингалет»

Такой засов проще простого соорудить самостоятельно, для этого понадобится:

1. Найти кусок трубы и сделать в нем отверстие и вставить в него металлический прут.
2. Зафиксировать приспособление на створках ворот.

Такой засов хоть и достаточно прост в изготовлении, но не очень надежен, так как не обеспечивает плотное притягивание к раме, придется прилагать максимум усилий.

Любые засовы, если они изготовлены из прочного материала с соблюдением всех инструкций обеспечат надежную защиту вашей машины в гараже, где установлены гаражные ворота поворотно откидные. Порой, самодельные приспособления оказываются гораздо надежнее покупных замков по высокой стоимости.
