Задвижка и засов на калитку своими руками: инструкция и фото

Разновидности запорных механизмов

Защитные конструкции для входной группы участка бывают заводскими или изготовленными своими руками. Их можно использовать по отдельности, а также совместно, в целях повышения защитных качеств ограждающей конструкции.

По расположению различают засовы для ворот:

• вертикальные. Они представляют собой металлические прутья/пластины, проходящие в специальные фиксаторы-проушины, приваренные по краю полотна ворот или калитки. Нижнее окончание стержня входит в трубу или паз, углубленные в земле и закрепленные бетонной заливкой. Такой запор простой, надежный, он применяется преимущественно в распашных конструкциях;
• горизонтальные. Принцип строения данного механизма схож с вертикальным, только располагается он параллельно земле. Такая щеколда на калитку состоит из стержня, ушек-держателей и фиксатора, установленного на соседнем полотне/столбе.

Конструкционно запорные механизмы для ворот бывают:

• накладными. Это засовы сдвижного типа, предназначенные для установки изнутри входной конструкции участка. Подобная накладная задвижка на ворота может быть плоской или объемной (в виде штыря);
• винтовыми. Данные затворы устанавливают с наружной части входной группы участка. Они включают стержень с нарезанной винтовой резьбой и ключевую основу с выемкой и шпилем. Подобную конструкцию легко изготовить собственноручно, но она имеет ряд недостатков. Для ее установки потребуется наличие свободного места в проеме калитки, изделие легко взломать при помощи подбора схожего ключа;
• ригельными. Это более сложные механизмы, состоящие из ключа с выемками и соответствующего ему основания. Изготовление такого изделия под силу только опытному мастеру, но возможность подделки ключа существует;
• пазовыми. Данные запоры на ворота имеют несложное строение, но обеспечивают надежную защиту от взлома. При вставке ключа в щель замка начинает двигаться шестерня, открывающая/закрывающая калитку;

• пружинными. Это простой механизм, состоящий из компактного основания, в проушины которого вставлен Г-образный штырь. Поворотом его ручки оттягивается пружина, которая открывает полотно. Данный замок можно применить в качестве дополнительной защелки для калитки, поскольку он не обладает высокой надежностью;
• врезными. Они сделаны наподобие стандартного дверного замка. Для установки данного запорного механизма необходимо проделать отверстие внутри полотна калитки;
• кодовыми. Данные системы работают путем нажатия комбинации цифр. Работают они по принципу домофона. Однако код просто разгадать, поэтому рекомендуется покупать замок с дополнительным запором, открываемым ключом.

Существуют более современные защитные системы, работающие от электричества.

Важная информация: достоинства таких запоров — высокие защитные качества, устойчивость к взломам, удобство в применении, недостатки — необходимость подключения к электричеству, вероятность возникновения сбоев при неблагоприятных погодных условиях (морозах, высокой влажности).

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Виды защелок для калитки

Лет 100 назад в деревнях на калитку накидывали хомут из проволоки, цепи или из простой веревки. Это было знаком того, что хозяев в это время нет дома. Кое-где этот способ используется и в наши дни, но все чаще устанавливают на калитку более функциональные устройства. Они предназначены сначала для защиты, а уж потом для декора. В продаже можно найти множество простых и сложных устройств.

Конструкция простой горизонтальной щеколды для калитки

• пластины из металла;
• стержни с ушками;
• пружинки небольшого размера;
• слесарные тиски;
• ножовка для металла;
• напильники;
• молоток слесарный;
• гаечные ключи;
• отвертки;
• шуруповерт;
• сварочный аппарат;
• электрическая дрель.

Вертушок

Рассмотрим некоторые приспособления. Самый простой запор – это так называемый вертушок.

1. Его можно быстро изготовить из деревянного брусочка размерами 100х200х50 мм. Размеры могут изменяться в значительных пределах.

Так выглядит простой вертушок для калитки

Недостаток такого запора заключается в его креплении к столбу. Прибитая вертушка держится на столбе очень хорошо, но поворачивается туго. Если ослабить крепление к столбу, возможно самопроизвольное проворачивание и последующее открытие калитки

Это вполне может случиться при дуновении ветра, при неосторожном толчке. Исправить эту ситуацию можно с помощью пружинки

Самодельная защелка на калитку

Щеколда

Щеколда – следующий тип запора. Это довольно эффективное устройство не видно снаружи. Сделать ее очень просто в домашних условиях собственными руками.

1. На створке двери намечается место установки щеколды.
2. Она делается из куска трубы диаметром около дюйма и длиной 50 см. Размеры эти не точные. Труба закапывается в землю.
3. В нее опускается стальной штырь меньшего диаметра, загнутый в виде буквы Г.
4. К нему можно сделать тягу из проволоки или из лески, с помощью которой открывать защелку.
5. Для работы без отказов нужно смазывать движущиеся детали маслом, особенно зимой.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

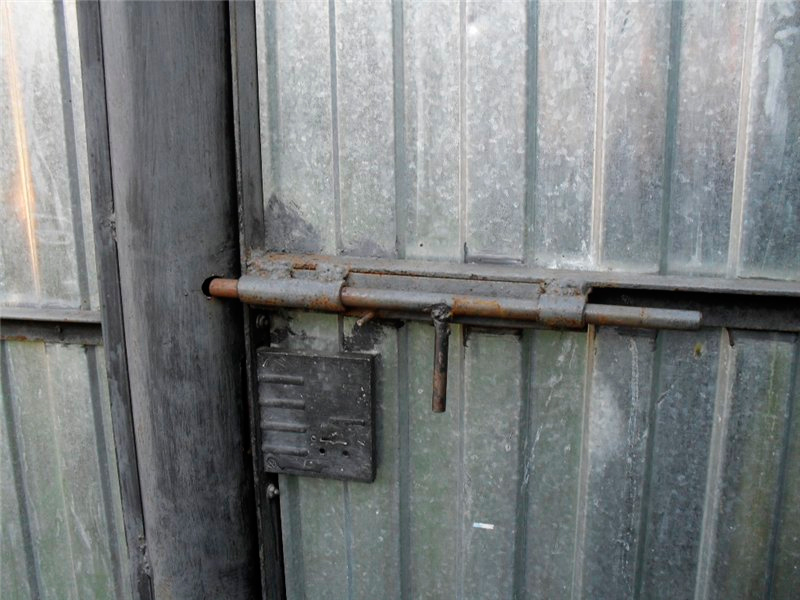

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Самозахлопывающаяся щеколда

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Видео по теме «Как сделать ЗАМОК на ворота покрасочной камеры»

Чтобы обеспечить безопасность, мало просто поставить прочный забор и ворота, необходимо еще и смонтировать запор, который бы предотвратил проникновение на территорию посторонних. Такие запоры не обязательно должны иметь сложный механизм, часто наиболее надежны обычные механические, которые можно легко и быстро поставить на калитку, въездные ворота гаража.

Устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности.

Именно такие простые и очень надежные устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности. Отличие обычных запоров от замков (в том числе и навесных) состоит в том, что их можно изготовить своими руками, а вот ключи для них не нужны, то есть вариант с их потерей отпадает сразу. Предлагаем несколько простых и очень эффективных разновидностей запоров для ворот.

Заводские изделия

Производственные механизмы схожи с изготовленными собственноручно. Они тоже надёжны и просты в обращении. Однако вместо потраченного на изготовление времени, придётся расплачиваться финансами. Сейчас наиболее популярны следующие модели:

• Ручки. Могут использоваться поворотные либо нажимные. Функции у таких ручек схожи — обеспечивать открытие/закрытие ворот и фиксировать их положение в закрытом состоянии. Исключения лишь в том, что первые необходимо поворачивать, а вторые — вдавливать. Для изготовления такого механизма понадобится специальное оборудование, поэтому производят их только на фабриках, а поставляют в комплекте или отдельно.
• Накладные замки. Как понятно из названия, их устанавливают на дверь или ворота. Главное преимущество при монтаже — небольшой фронт работ. Здесь достаточно закрепить устройство на одной створке, а на вторую поставить заглушку.
• Кодовые замки. Такие защитные механизмы были популярны в подъездах многих жилых домов до наступления «эры домофонов». И действительно, достаточно нажать на 2–3 кнопки и дверь сразу откроется. Однако значительный недостаток в том, что злоумышленники могут без труда разгадать код замка, если тот используется долгое время. Поэтому рекомендуется приобретать кодовый замок, в котором также есть запор на ключ. Стоит сказать, что несмотря на недостатки и сложность в установке, такие устройства до сих пор встречаются повсеместно на воротах и дверях гаражей.

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Классические вертикальные штыри для ворот — на фото ниже.

Подойдут и для откатных, и для распашных ворот

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Чертеж для изготовления нижнего засова своими руками

Для замка на середине крайней стойки откатных ворот понадобятся:

• 4 уголка;
• пластина;
• заклепка;
• навесной замок;
• 8 саморезов.

Из инструментов следует приготовить:

• дрель;
• шуруповерт;
• 2 сверла;
• молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

• профильную трубку размерами 5 на 3 см;
• металлическую пластину размерами 30 см в длину и 5 см в ширину;
• болты;
• пружина;
• кольцо.

Фиксатор создаётся в несколько действий:

1. Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот.
   Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
2. Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку.
   Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
3. После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты.
   К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
4. Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины.
   Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Ловушка без пружины

Есть вариант изготовить надёжный упор-ловушку без пружины. Для этого нужна толстая пластина из стали, предварительно изогнутая с одной стороны и приваренная к изогнутому концу рукоятки. К нижней стороне пластинки нужно приварить стальной пруток, в дальнейшем он будет вставляться в закреплённые в грунт скобы.

Следует помнить, правильная работа фиксатора будет обеспечена, если неизогнутая часть пластины длиннее и значительно тяжелее изогнутого. Лишь в таком случае створки ворот смогут опустить конец пластины за счёт своей массы.

Электрозащелки

Кроме обычных затворов, существуют электрические. Они более функциональны. Электрозамки имеют повышенные меры безопасности, специальную пропускную систему, работают без перебоев. На сегодняшний день они считаются самыми надежными. Выбирая электрозащелку, ознакомьтесь с существующими видами.

Виды электрозамков:

• электромагниты;
• механические;
• защелки;
• моторные.

Первые имеют пластину, которая контролирует закрытие/открытие калитки. Происходит все под воздействием магнитного влияния. Обладают высокой стойкостью к неблагоприятным погодным условиям, выдерживают сильные морозы.

Электрозамок

Самые востребованные в установках на калитки – механические. Электромеханическая защелка состоит из комбинации механики и электричества. В ней используется специальный ключик. Приличная стоимость оправдывается высокой степенью защиты от взлома.

Защелки электрические – самые простые среди электрозамков. Если ваш двор – не секретный объект, то такой вариант вполне сгодится.

Электромоторные. Работа двери будет осуществляться при помощи маленького мотора (ригеля), размещенного непосредственно в замке. Задействуется он специальным ключом.

Установить такой замок самостоятельно можно, если вы разбираетесь в электронике. В противоположном случае доверьте установку специалисту.

Изготовление запоров своими руками

В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:

• Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
• Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
• Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
• Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.

У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Как сделать и установить засов самостоятельно

Чтобы изготовить засов для гаражных ворот или ворот иного назначения самостоятельно, потребуются следующие инструменты:

• дрель;
• болгарка;
• сварочный аппарат.

Изготовление и установка засова вертушки

Материалы для изготовления вертушки:

• металлическая полоса или профильная труба;
• болт большого размера или металлический прут для изготовления оси вращения;
• металлические полоски для фиксаторов;
• саморезы для крепления устройства к воротам.

Как сделать засов на ворота своими руками? Изготовление и установка устройства производятся по следующей схеме:

1. от металлической полосы или профильной трубы отрезается кусок соответствующего размера;

В большинстве случаев длина отреза составляет половину длины ворот, но по своему желанию мастер может сделать устройство большего или меньшего размера.

1. в середине полосы просверливается отверстие для установки оси вращения. Место расположения оси для большей прочности можно усилить металлической пластиной;

Засов-вертушка, изготовленный самостоятельно

1. отверстие просверливается в створке ворот в месте предполагаемой установки устройства. Закреплять засов рекомендуется на ребре жесткости;
2. металлический отрез временно закрепляется на воротах;
3. производится разметка мест расположения фиксирующих планок;
4. из металла нарезаются планки. Ширина планок должна быть чуть больше ширины основного запорного элемента;
5. закрепляются планки;
6. фиксируется металлический отрез, выполняющий роль вертушки;
7. при необходимости на один из концов устройства привариваются дужки для навесного замка.

Засов-шлагбаум изготавливается по аналогичной схеме. Только ось вращения располагается с краю устройства и вместо двух фиксирующих элементов устанавливаются, как правило, три или четыре.

Изготовление и установка засова шпингалета

Для изготовления устройства потребуются:

• две металлические трубы. Диаметр одной трубы должен быть на 4 – 5 мм меньше диаметра второй трубы. Вместо круглых труб можно использовать профильные;
• металлическая пластина или брусок для крепления устройства.

Процесс изготовления шпингалета следующий:

1. в трубе большего диаметра просверливаются два отверстия, которые располагаются на расстоянии 3 – 5 см от каждого края. Следует учесть, то отверстия не должны быть сквозными;
2. при помощи болгарки образуется ниша, соединяющая два отверстия;

Засов-шпингалет, изготовленный своими руками

При работе болгаркой надо четко соблюдать правила безопасности. Защищаются не только руки, но и глаза.

1. по краям трубы, приблизительно в середине оставленного расстояния, на ней делаются поперечные надрезы примерно до половины;
2. края трубы разгибаются в прямую линию и обрабатываются;
3. на полученных «ушках» просверливаются отверстия для фиксации устройства;
4. на трубе меньшего диаметра просверливается отверстие и закрепляется ручка, которая будет приводить весь механизм в движение;
5. малая труба вставляется в подготовленную трубу большего диаметра;
6. готовое устройство закрепляется на металлической пластине, которая в свою очередь фиксируется на створке ворот.

Фиксация шпингалета на воротах

Более подробно процесс изготовления шпингалета можно посмотреть на видео.

https://youtube.com/watch?v=BruEB5o-y_M

По собственному желанию можно изготовить и иные виды засов. Схемы различных запорных устройств можно найти на специализированных сайтах.

Потайной замок

Устройство потайного механизма

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

• сверлят специальное отверстие для резьбового участка болта;
• толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
• с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
• на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.
