Как сделать станок для заточки строгальных ножей?

Заточка инструмента

Заточка ножей фуганка представляет собой простой процесс, вам нужно лишь перемещать держатель из стороны в сторону относительно точильного камня. Старайтесь не давать лезвию выходить за края камня. Зафиксируйте держатель в 12 мм от окончания круга. При осуществлении работы нужно наладить подачу водяного охлаждения. Будьте готовы к тому, что нужно будет регулярно пополнять запас жидкости в бачке и не допускать осушения резервуара. Чтобы обезопасить работу нужно добиться, чтобы влага не стекала на пол под ноги.

Заточка фуговальных ножей довольно длительная процедура. Периодически проверяйте чистоту точильного камня, поскольку тот может быстро засаливаться. Чтобы его очистить, нужно воспользоваться специальным бруском, как только будет обнаружено загрязнение. Кстати, выбор камня во многом зависит от разновидности инструмента

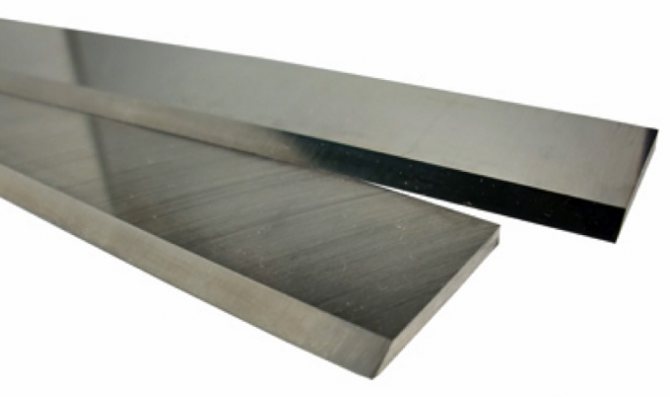

Фуговальный станок может включать ножи из различных типов твердости, так что осторожно выбирайте точильный камень

Обычно ножи для фуговального станка точатся в течение 20 минут, после чего нужно выполнить доводку. Эта процедура осуществляется при помощи специальной пасты. Полировка проводится для того чтобы на лезвие не было малейших шероховатостей, заусенцев, иначе работы с таким ножом не будет полноценной. Проверяют эффективность заточки при помощи разрезания им листка бумаги. Если срез выполнен аккуратно, то нож полностью готов к работе.

Читать также: Как проверить зарядку аккумулятора в домашних условиях

Качество строгания и надлежащая рабочая устойчивость ножа зависят главным образом от его заточки: от состояния режущей кромки (лезвия) ножа и угла резания. Мшистость, шероховатость, неровность на строганых плоскостях материала вызываются исключительно этими двумя факторами: Ножи с тупым лезвием не перерезают, а перерывают, перетирают волокна, которые при этом мнутся, изгибаются и создают лишнее сопротивление резцу. Во избежание этого необходимо тщательно затачивать ножи, стремясь получить идеально плоские грани режущей кромки, пересекающиеся под заданным углом.

Углы заточки строгальных ножей делают в пределах 28-45° в зависимости от качества обрабатываемой древесины и направления строгания. Угол заострения P может быть изменен путем заточки в широких пределах. Что касается угла резания, то этот угол представляет неразрывное целое с ножевым валом и изменять его сколько – нибудь значительно не представляется возможным.

Выдвинув нож вперед от центра, можно несколько увеличить угол резания и, наоборот, сдвинув нож к центру, – уменьшить его, однако лишь в небольших размерах (выдвижение ножа на 1 мм увеличивает угол резания на 4-6°). В утрированном виде это показано на рис. 237.

Углы резания и заточки строгальных ножей, приведены в табл. 97. Они в одинаковой степени относятся как к фуговальным, так и к рейсмусовым ножам.

Таблица 101 – Таблица фактических скоростей подач (при автоматической подаче материала)

с учетом скольжения V фак, м/мин

Способы и приспособления для заточки ножей ручного и электрического рубанка

Заточку под нужным углом проводят стандартными способами. Использовать можно те же самые приспособления, что и при обслуживании кухонных ножей.

Заточка при помощи бруска

Самый простой способ заточить лезвия электрорубанка или ручного инструмента под выбранным углом предлагает использовать брусок, который есть практически в каждом доме. Алгоритм выглядит следующим образом:

1. Точильный камень устанавливают на ровной столешнице или зажимают в тисках для исключения вибраций и скольжения.
2. Затупившуюся железку строгального приспособления фиксируют в специальном зажиме или просто крепко сжимают в руке за заднюю часть.
3. Точильный брусок смачивают водой, а затем устанавливают лезвие на его поверхности под выбранным углом.
4. Плавными движениями с легким нажимом нож передвигают по зернистому камню, не допуская резких рывков и соскальзывания.
5. Время от времени брусок снова смачивают водой для повышения эффективности заточки и удаления образующейся пыли.

Через несколько минут лезвие проверяют на остроту. Если переточка прошла успешно, железку можно устанавливать обратно в рубанок и пробовать в работе.

Ручная заточка рубанка удобна тем, что позволяет снимать минимальное количество металла

Заточка при помощи станка

Провести переточку строгального приспособления под необходимым углом можно при помощи специального электрического станка. Способ более быстрый и кажется очень простым, но на самом деле использовать его рекомендуется при наличии опыта. Для новичков станок окажется сложнее, чем ручной точильный камень. В процессе обработки можно случайно деформировать лезвие или снять с него намного больше металла, чем необходимо.

Заточку рубанка по правилам на специальном станке проводят так:

1. Извлекают из ручного или электрического приспособления затупленный нож.
2. Смачивают водой металлическую поверхность лезвия и выставляют самые малые обороты для станка.
3. Запускают двигатель устройства.
4. Приставляют лезвие к вращающемуся абразивному кругу под нужным углом с небольшим нажимом.
5. Обрабатывают кромку до тех пор, пока она не станет равномерно острой.

При переточке на электрическом приспособлении рекомендуется пользоваться защитными перчатками, чтобы не поранить руки быстро вращающимся абразивным камнем.

При заточке рубанка на электрическом станке важно следить, чтобы лезвие не перегревалось

Заточка рубанка при помощи мусата

Если под рукой нет специального станка или простого точильного бруска, восстановить остроту лезвия можно мусатом. Обычно приспособление применяют для кухонных тесаков, но и с железкой рубанка оно справится хорошо.

Мусатом называют длинный точильный стержень с рукоятью в верхней части. Инструмент может быть керамическим или алмазным. Алгоритм правки угла режущей кромки на мусате выглядит так:

1. Приспособление устанавливают на ровную столешницу вертикально — рабочей частью вниз, рукоятью вверх.
2. Кромку ножа приставляют к поверхности в соответствии с таблицей углов заточки рубанков по дереву.
3. Легким дугообразным движением перемещают железку по стержню сверху вниз.
4. Процедуру повторяют несколько раз подряд, пока лезвие не станет острым с одной стороны.
5. Нож переворачивают и при необходимости повторяют алгоритм для противоположной поверхности режущей кромки.

Чтобы мусат не скользил по столу и сохранял ровное положение, под его кончик рекомендуется подложить мягкое полотенце. Сильно нажимать на строгальный инструмент в процессе переточки под углом не требуется, иначе на режущей кромке могут остаться дефекты.

Удобнее всего точить нож на алмазном мусате — для придания лезвию остроты хватает нескольких движений

Заточка ножей в домашних условиях

Для этой цели потребуется взять брусок из твердых пород дерева, поверхность которого формируют методом заточки под определенным углом, необходимым для формирования кромки лезвия. Это дает возможность держать угол обрабатываемой кромки. Для удобства работы по заточке лезвия, зафиксируйте клинок в плоскости бруска при помощи саморезов.

Заточный станок для ножей фуганка изготовьте инструмент своими руками, это даст возможность сделать процесс более легким, а качество работы намного выше. Главное соблюдать правила и нюансы в работе, и проблем не возникнет.

Заточный станок для ножей своими руками создан для облегчения работы с металлическими изделиями. Домашний инструмент можно наточить своими руками при помощи подручных средств, а на производстве без станка не обойтись. Там и объемы больше, и инструментарий посерьезней.

Профессиональные заточные станки для ножей

Самыми острым инструментом считается обвальный или разделочный нож

Таким пользуются мясники для разделки туш животных, и срезания шкур. При такой интенсивной работе лезвие инструмента тупится чрезвычайно быстро. Если объем работы не слишком большой, заточку можно производить на обычном станке, который оснащен контролем над углом кромки лезвия. Заточные станки для ножей в мясоперерабатывающей промышленности используют в основном KNECHT USK 160. Такие станки универсальны, поэтому затачивать на них можно абсолютно любые ножи.

При попытке заточки инструмента самостоятельно при помощи точильной чаши

…без использования фиксации и направляющих, то на лезвии сформируются зоны с разнообразным углом отточки. Обрабатывая некачественно заточенным инструментом дерево, вы получите неровный срез и волнистую поверхность. Заточной станок для плоских ножей имеет простую вертикальную конструкцию, Диски точат на станках с разделителем и вращающимся столом.

Универсальный заточной станок для ножей

Данный вид оборудования наилучшим способом подходит для предприятий, который выполняют за день большие объемы работ. Вручную возиться з металлом никто не станет, поскольку это тяжелый труд. Настольный станок ВЗ-319 оборудован жесткой станиной и точно подогнанными механическим приводом. Поэтому, справляется с заточкой инструмента любого типа – рубанки, фрезы, ножи и прочее.

Для бытового использования подойдет модель Тормек Т7. Комплектация у данного агрегата большая, в наличии есть множество насадок и дополнительных элементов для заточки кухонных ножей, ножниц и прочих инструментов.

Виды точильных станков

Наиболее важными характеристиками точильных станков являются:

• материал полотна (крупно- и мелкозернистые абразивы, полотно с алмазным напылением, керамика, карбид);
• наличие или отсутствие опции регулировки угла;
• оснащенность фиксатором лезвия.

Для правильной заточки подойдет и простой советский способ, при котором режущая кромка выравнивается и шлифуется с помощью бруска. Здесь потребуется знание техники, иначе есть вероятность сточить лишнее или повторять процедуру слишком часто.

Существуют и более дорогостоящие приспособления для ножей. Некоторые точильные станки оборудованы электрическими моторами.

Электроточилки

Электрические точилки — современная альтернатива брускам и точильным камням. Эти приборы можно настраивать под разные виды лезвий. Нож гарантированно не будет испорчен. Заточка одного изделия, часто вместе со шлифовкой, занимает до 2-3 минут.

Электроточилки отличаются по уровням мощности и дополнительному оснащению. Самые дорогие и профессиональные ножеточки снабжены тремя пазами с разными дисками. Они обеспечивают трехэтапную обработку и не только заостряют режущую кромку, но и полируют ее.

Дорогой инструмент необходим, когда нужно точить керамические и эксклюзивные изделия из элитного материала. Керамические кухонные ножи стали популярны, но затачивать их без подготовки трудно. Есть риск раскрошить и деформировать режущую часть.

Точилки механического типа

Если сложные электрические устройства больше подходят для профессионального использования, то механические точилки подходят для бытового. Среди них:

• v-образные точилки (быстро приводят к износу ножа);
• роликовые ножеточки.

Точильный прибор этого типа устроен сложнее, чем обычный брусок. При этом для него не требуется источник питания.

В основе механической ножеточки лежит два элемента: рукоятка для упора и пара или несколько пар дисков для лезвий. Угол между абразивными дисками уже преднастроен, нужно только выбрать паз и зафиксировать кромку.

Механические точила разной степени сложности могут включать и приспособления для полировки, фиксаторы, дополнительные абразивные диски.

Подготовительные работы

Каждый, у кого есть рубанок или фуговальный станок, сталкивается с проблемой заточки ножей. Постоянно покупать новые накладно, тем более что ножи можно легко затачивать своими руками, используя для этого специальные станки или точильные камни. Если фуговальный станок используется часто, как и другое деревообрабатывающее оборудование, то постоянно отдавать ножи в мастерскую для заточки будет неудобно. Лучше собрать станок самостоятельно. Чтобы фуганок был всегда в рабочем состоянии, заточку рекомендуется проводить в домашних условиях. Проще всего делать это обычным точилом. Брать надо только точило с низкими оборотами, качество его должно быть высоким. В наличии должно быть водяное охлаждение.

Схема угла заточки фуговального ножа.

Можно использовать и заточный камень, но его предварительно надо выравнивать специальным устройством. Обычно оно идет в комплекте с небольшим точильным станком, так что дополнительно искать такие приспособления уже не надо. После того как правка выполнена, необходимо сгладить камень, для этого применяется брусок. Затачивание фуговального ножа без этого этапа будет проблематичным.

Что же предпринять дальше? Надо выставить угол наклона. Специальный винт позволит правильно укрепить полотно относительно положения заточного камня. При помощи этого винта в дальнейшем можно выставлять любой угол наклона ножа. Далее берется держатель, который идет в комплекте со станком. В него устанавливается фуговальный нож. Специалисты советуют начинать заточку ножей, ширина которых не меньше 13 мм. Длина не является принципиальной, при необходимости в держателе нож можно переставлять в любое положение.

В держателе нож надо крепить надежно, в противном случае заточка будет выполнена с перекосом, а это ухудшит качество работы фуганка. Как правильно закрепить нож в держателе? Удерживая лезвие в нужном положении, следует закрутить прижимные винты до упора. Для контроля угла заточки необходимо использовать маркер, им отмечается затачиваемая фаска ножа. Именно при помощи такого простого метода можно легко проконтролировать качество и ход работы. Заточка получится правильной, если угол ножа будет касаться камня. Надо повращать камень вручную, чтобы определить, есть ли необходимость в дальнейшей регулировке.

Лучшая заточка ножей для фуганка — рейтинг, адреса и телефоны

1. 1 отзыв •

   г. Новоясеневский проспект, вл. 2 А, стр. 1.

   • 8 (991) 314-25-58
   • ежедневно с 09:00 до 21:00

   Бессмысленная организация. Не может сделать элементарную работу — поточить коньки

2. 1 отзыв •

   МКАД, 71-й километр

   • 8 (499) 340-54-40
   • ежедневно с 10:00 до 21:00

   Почему в Москве нет возможности отремонтировать мой будильник?
   Как добраться к вам с помощью социальной карты москвича?

3. 1 отзыв •

   Волгоградский проспект, 1

   • 8 (926) 734-49-73
   • будни с 10:00 до 20:00; сб с 11:00 до 18:00

   Качество обслуживания хорошее, цены средние,работой персонала удовлетворён.

4. 1 отзыв •

   Одинцово, Маршала Жукова, 34

   • 8 (495) 596-22-62
   • ежедневно с 09:00 до 21:00

   Специалист Андрей покрасил кожанную куртку. Отличное качество работы, быстро. Спасибо большое.

5. 2 отзыва •

   Московская область, Люберцы, микрорайон Красная Горка, проспект Гагарина, 23

   • 8 (903) 527-70-14
   • будни с 19:00 до 21:00; выходные с 10:00 до 20:00

   Недавно отдавал точить ножи. Заточили супер! И быстро и все аккуратно

6. Матвеевская Вл 2

   • 8 (925) 184-80-67
   • сб круглосуточно

   Заточка ножей на профессиональном японском оборудовании ( один нож от 100 руб. ) Режим работы с 9-00до19-30 без перерыва на обед и выходных. Срочный…

7. Дмитрия Донского бульвар, 1

   • 8 (499) 340-44-40
   • ежедневно с 10:00 до 22:00

   Сеть бытовых услуг

8. Домодедовская улица, 28

   • 8 (499) 340-54-40
   • ежедневно с 10:00 до 22:00

   сеть бытовых услуг

9. Реутов, МКАД 2 км, 1

   • 8 (499) 340-54-40
   • ежедневно с 10:00 до 22:00

   Сеть бытовых услуг

10. улица Большая Молчановка, 23с2

    • 8 (968) 330-00-06
    • будни с 10:30 до 20:00; выходные с 11:00 до 18:00

    Дом быта Престиж предлагает своим клиентам большой спектр услуг. Cрочный ремонт одежды и обуви, ремонт сумок и портфелей, изготовление ключей, ремонт…

11. 1 отзыв •

    Останкинская 1-я, 53

    • 8 (495) 780-64-42
    • будни с 10:00 до 20:00; выходные с 10:00 до 19:00

    Спасибо, всё получилось. Я нашла мастерскую ближе к своему дому

12. Краснопрудная улица, 15

    • 8 (499) 340-54-40
    • ежедневно с 10:00 до 22:00

    Сеть бытовых услуг

13. Красноармейская улица, 21

    • 8 (916) 122-07-00
    • будни с 09:00 до 20:00; сб с 10:00 до 19:00; вс с 11:00 до 17:00

    Мастерская по профессиональному ремонту обуви и одежде. Доступные цены на ремонт. Опытные специалисты. Есть бесплатная парковка.

14. Ленинский проспект, 101

    • 8 (499) 340-54-40
    • ежедневно с 10:00 до 22:00

    Сеть бытовых услуг. Изготовление ключей, замена батареек, замена ремешков, ремонт часов, ремонт телефонов, заточка инструмента.

15. улица Новый Арбат, 20

    • 8 (968) 330-00-06
    • будни с 10:00 до 20:00; сб с 11:00 до 18:00

    Дом быта Престиж предлагает своим клиентам большой спектр услуг. Cрочный ремонт одежды и обуви, ремонт сумок и портфелей, изготовление ключей, ремонт…

16. 2-й Покровский проезд, д. 14, корп. 2, 14к2

    • 8 (916) 508-46-41
    • будни с 10:00 до 20:00; сб с 10:00 до 19:00

    Ремонт, реставрация и покраска обуви, сумок, кожаных курток. АТЕЛЬЕ: ремонт и реставрация меховых изделий и одежды. Чистка: сумок, обуви. Ремонт…

17. стр. 20, д. Говорово, Россия

    • 8 (916) 015-76-41
    • ежедневно с 10:00 до 22:00

    Сеть бытовых услуг

18. улица Генерала Кузнецова, 22

    • 8 (499) 340-54-40
    • ежедневно с 10:00 до 22:00

    Сеть бытовых услуг

19. мытищи бульвар ветеранов с2

    • 8 (901) 784-40-60

Виды и конструкции станков

Представленные на рынке станки различают по механизму подачи ножа:

Станок для заточки строгальных ножей с ручной подачей состоит из:

• основания;
• абразивного камня;
• каретки для фиксации ножа.

Во время обработки резец перемещается поступательно с помощью рукоятки. Поперечное передвижение резака обеспечивается маховиком.

Автоматические станки отличаются размерами и набором опций. Механизмы для промышленного применения устанавливают на мощную чугунную станину. Каретка оборудована суппортом. Можно выставить скорость перемещения лезвия и толщину снимаемого слоя металла. Промышленные станки позволяют одновременно затачивать несколько строгальных лезвий, не меняя настройки.

Читать также: Тяжелые цветные металлы список

Таблица 1. Характеристики некоторых моделей станков для заточки строгальных ножей

Перед началом работы на любом оборудовании по заточке, следует убедиться в прочном креплении станины. Вибрация станка ухудшает качество заточки и может привести к травмированию мастера.

Правила заточки на точильном станке

С помощью этого устройства заточка ножей своими руками не представляет особой сложности. Нужно всего лишь соблюсти несколько правил.

1. Лезвие необходимо разместить на подручнике острием к себе и зафиксировать его прижимной планкой.
2. Установив в точильную каретку деревянный брусок, отрегулировать угол заточки, необходимый для этого лезвия.
3. После регулировки угла затачивания нужно оценить степень затупления лезвия. Если лезвие сильно затуплено, имеет волны, надрывы, сколы, то вместо деревянного шаблона устанавливается самый грубый, крупнозернистый брусок.
4. Опустив брусок на лезвие, заточник делает 5-6 маятниковых движений слева направо и назад, после чего оценивает состояние лезвия. При необходимости процедуру повторяют.
5. После того, как все грубые неровности убраны, брусок заменяют на более мелкий. Проводят аналогичные движения (как правило, их количество меньше).
6. Снова проводят осмотр лезвия, при этом лезвие можно снять со станка для проведения пробных резов.

При неудовлетворительном результате можно посоветовать следующее: на имеющийся отрезок трубы квадратного сечения наклеить полоски наждачной шкурки на тканевой основе. Наклеивать необходимо шкурку разной зернистости: на одну сторону – грубую, на вторую – мельче, на третью – самую мелкую. На четвертую лучше наклеить полоску замши, на которую перед работой нанести пасту ГОИ. Делая несколько движений каждой стороной, а затем, меняя их, можно добиться идеальной заточки лезвия.

В заключение можно сказать, что затраты времени и материалов, потраченные на создание подобного станка, впоследствии с лихвой окупятся, благодаря тому, что заточка инструмента будет проводиться быстро и качественно.

Изготовление самодельного станка

Самостоятельно сделать станок для заточки ножей вполне можно в домашних условиях. Основным требованием, при создании самодельного станка для заточки, является жесткое закрепление затачиваемого лезвия и абразивного элемента. Благодаря этому достигается главное требование ко всей процедуре: создание и сохранение угла заточки.

Элементарное вертикальное устройство

Устройство предназначено для быстрой ручной заточки ножей своими руками и представляет собой деревянную конструкцию, собранную в виде уголка. Точный сборочный чертеж здесь приводиться не будет, так как размеры зависят от размера применяемого точильного камня. Нужно подготовить:

• 4 бруска или дощечки шириной 5-7 см и толщиной 2-3 см. Длина дощечки определяется длиной камня;
• 4 болта М4-М6 с гайкой-«барашком». Длина болтов определяется по формуле: (толщина дощечки) х 2 + толщина точильного оселка + 1 см;
• 4 самореза «по дереву». Длина подбирается из расчета: толщина дощечки минус 0,2 см;
• Транспортир или другой углоизмерительный инструмент;
• Дрель со сверлом, размер которого равен размеру болта, или больше его на одну единицу размерного ряда;
• Ножовка по дереву;
• Стамеска или долото (можно мощный нож);
• Карандаш или маркер.

Изготовление приспособления заключается в сборке двух уголков из имеющихся дощечек. На одной из них, на расстоянии, равном ее ширине делается пропил ножовкой до середины. Затем, с торца доски, отпиленная часть скалывается прочным ножом или стамеской. Аналогичный скол делается на второй дощечке. Это делается для того, чтобы при соединении дощечек в уголок, у обеих сторон была общая плоскость. Затем дощечки, сколотыми частями соединяются в уголок. Так же собирается вторая половина устройства. Далее, в верхней и нижней частях приспособления просверливаются отверстия под соединительные болты. Отверстия размечаются с противоположных от места соединения торцов по 3-4 шт. на каждой дощечке. Отверстия размечаются так, чтобы от края доски до наружного болта было не менее 3 см, а расстояние между ним и другими отверстиями позволяло надежно зажать край точильного камня.

На внутренней или внешней стороне одной из дощечек наносится метка, соответствующая каждому из будущих углов заточки.

Преимуществом такого устройства является его простота, легкость сборки и дешевизна. Недостаток заключается в отсутствии жесткого закрепления затачиваемого лезвия.

Точилка из монтажных уголков

Предлагаемое устройство является более развитым по сравнению с предыдущим. В нем жестко закрепляется затачиваемое лезвие и фиксируется угол наклона наждака по отношению к лезвию. Еще одно отличие состоит в том, что в этом устройстве подвижной частью является камень, а не лезвие.

Устройство закрепляется непосредственно на лезвии ножа, в его верхней части. Приспособление состоит из двух, соединенных между собой, металлических уголков и подвижной части, опирающейся на одну из полок.

На представленной рисунке схематично обозначены:

1. Основа конструкции – 2 уголка.
2. Подвижный пруток или спица с нарезанной резьбой.
3. Зажимные гайки с шайбами для закрепления наждака на прутке.
4. Рукоятка.
5. Отверстия для регулировки угла заточки и опирания подвижной части.
6. Набор регулировочных шайб.
7. Стяжные болты с гайками.
8. Стачиваемый край верхнего уголка.
9. Затачиваемое лезвие или нож.
10. Точильный камень (брусок).

Изготовление устройства начинается с подбора уголков основы. В вертикальной полке верхнего уголка просверливаются 3-4 отверстия размером, большим, чем размер прутка на 3 ступени. Например, для прутка диаметром 6 мм, необходимы отверстия на 9 мм. Наружный край верхней плоскости верхнего уголка стачивается «до низа» на расстоянии 10-12 см от торца, чтобы за него не задевал наждак при заточке. В горизонтальных полках обоих уголках соосно просверливают два отверстия под стяжные болты. Эти отверстия сверлят по принципу: первое – в месте окончания стачиваемой части верхнего уголка, второе – в 10-12 см от первого. Толщина набора регулировочных шайб должна быть равна толщине обрабатываемого лезвия. Диаметр зажимных шайб, расположенных на подвижном прутке должен быть равен толщине точильного бруска, умноженной на 2. В качестве рукоятки можно использовать отрезок ПВХ-трубки подходящего диаметра или намотать несколько слоев изоленты. Чтобы подвижная часть не соскакивала с лезвия, пруток, с наружной стороны верхней полки, необходимо согнуть в виде буквы «Г», либо закрепить законтренной гайкой при наличии резьбы.

Приспособления для заточки

Приспособления для ножей можно разделить на следующие группы:

• Натуральные камни;
• Апекс-образные заточные системы;
• V-образные заточные системы;
• Заточные системы типа DMT/Lancky
• Использование натуральных камней рассмотрено выше.

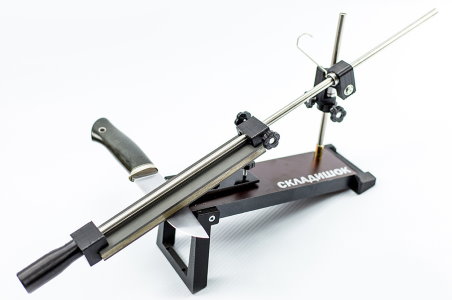

Одной из лучших заточных систем для любительской и профессиональной заточки ножей является APEX EDGE PRO, разработанная еще в 1990 году. Точилка представляет собой станину, выполненную из качественного пластика, на которой расположен рабочий столик, где и выполняется работа с ножом. На подвижной струбцине находится зажим для крепления абразивных камней. С помощью поджимного винта, струбцины можно установить под необходимым углом. Которые в свою очередь можно выставить при помощи угломера, либо приложения на смартфоне. Заточная система комплектуется абразивами фирмы Boride.

Единственным недостатком заточной системы является очень высокая стоимость. В результате чего сперва на рынке появились многочисленные китайские подделки, построенные по форме и подобию А потом полноценные самостоятельные заточные системы как российского, так и украинского производства. К российским заточным Апекс-подобным системам можно отнести Складешек.

К V-образным в первую очередь относится заточная система Триангл от Спайдерко. Справедливости ради она предназначена для качественной правки, а не заточки. Главным ее достоинствам является простота работы с ножом и эффективность. Довести нож до бритвенного состояния можно буквально за 5-10 минут.

Точилка представляет собой пластиковое основание, в котором выполнены гнезда для крепления треугольных абразивных камней, под углами 30 и 40 градусов. В комплекте идут пара коричневых камней гритностью 600 единиц, и белых гритностью 1000 единиц.

Процесс заточки выглядит следующим образом. Установив заточную систему на ровную устойчивую поверхность, устанавливаем абразивы на необходимый угол. Держим нож перпендикулярно поверхности стола, прижимаем одной стороной подвода к абразиву и без нажима опускаем вниз, потом повторяем процедуру с другой стороной спуска. Сперва работает с острым углом абразивного камня, потом с плоской поверхностью

Заточные системы DMT/Lancky построены на одном принципе – массивный зажим для ножа, оснащён ушками в которых выполнены отверстия, задающие фиксированный угол для держателя абразивного камня. У DMT зажим выполнен из пластика, у Lancky из алюминия. Первая точилка комплектуется эффективными качественными алмазными камнями, вторая богатейшим набором как керамических, так и алмазных камней.

Процесс заточки и правила работы

Главной особенностью технологии заточки ножа фуганка является правильный выбор угла относительно абразива и соблюдение постоянного значения этого параметра в процессе обработки. Необходимо отслеживать, чтобы ножи фуганка не касались только края камня. Специалисты стараются остановить держатель на расстоянии не менее десяти миллиметров до края. Для упрощения этой задачи на точило устанавливают специальные упоры. Их расположение ограничивает свободный ход держателя.

Операция продолжается длительное время, что может привести к изменению температурного режима на поверхности лезвия и вызвать его деформацию. Это вызывает нарушение структуры металла и снижение его физических и механических характеристики. Для устранения этой проблемы применяют систему принудительного охлаждения. Она должна быть настроена на равномерное нанесение водяной струи на весь нож фуганка. Подача воды или другой охлаждающей жидкости осуществляется из специальной ёмкости, расположенной в непосредственной близости от точильного камня. В процессе работы следует следить за её наличием. Следует предусмотреть систему отвода отработанной воды.

Длительное применение точильного камня может привести к неприятному эффекту, так называемому засаливанию. Это вызывает проскальзывание элементов абразива, и снижает качество заточки ножа для фуганка. Такой недостаток устраняется периодической чисткой камня и придания ему требуемой геометрической формы.

Кроме соблюдения температурного режима, необходимо постоянно отслеживать следить состояние качества точильного камня. Он должен оставаться чистым, в течение всего режима работы. Приведение его в нормальное состояние предполагает регулярную чистку и придание требуемой геометрической формы. Для решения этой задачи применяют бруски с различным зерном абразива.  Если режущий инструмент фуганка изготовлен из более мягких марок стали, точение пройдет гораздо быстрее и точильный камень меньше подвержен засаливанию.

Современные производители изготавливают режущий инструмент для фуганка из различных марок стали. В основном используется инструментальная сталь или более мягкие марки стали.

Заточка выполняется посредством плавного перемещения держателя вправо и влево без сильного нажима. Целесообразно размещать держатель с закреплённым инструментом на расстоянии не ближе двенадцати миллиметров от края камня.

Правильная заточка длится около двадцати минут. После завершения основных работ выполняется доводка. Она производится с применением полировочной пасты или мастики. Поверхность приобретает идеально гладкую форму. В противном случае инструмент не позволит получить требуемое качество поверхности заготовки. Проверку полученного качества режущей кромки проверяют на возможности ровно разрезать лист обычной бумаги. В результате должен получиться аккуратный ровный надрез.
