Что такое заземлитель и какие типы электродов существуют

Правила обслуживания

Уход и обслуживание электрода не приносит много хлопот, так как не представляет ничего сложного. Заключается уход в следующем: один раз на несколько лет необходимо открывать крышку электрода, а также определять уровень солевой смеси в конструкции. В случае полного превращения смеси в электролит, в электролитическое заземление следует засыпать еще необходимое количество соли.

В этом заключается вся суть обслуживания. Электрод способен зарядиться на много лет (до 15 лет службы). Поэтому проводить первый осмотр рекомендуется через данный промежуток времени.

Напоследок рекомендуем просмотреть видео, на которых наглядно демонстрируется, как сделать электролитическое заземление своими руками:

Вот мы и рассмотрели устройство, назначение и правила монтажа электролитического заземления. Надеемся, предоставленная инструкция была для вас полезной и интересной!

Наверняка вы не знаете:

Наиболее распространенные ошибки

При создании контура следует избежать ряда ошибок:

Если решено обратиться к электромонтажникам, необходимо особое внимание уделить качеству материалов, которые рабочие собираются использовать. Некоторые подрядчики стремятся удешевить свои услуги путем экономии на электродах, устанавливая проводники с небольшой проводимостью (к примеру, заржавевшую арматуру)

Некачественные материалы значительно снижают эффективность защиты или даже делают затею вовсе бессмысленной.
Устройство заземления находится на слишком большом расстоянии от дома.
Установка контура в сухом месте. Вода улучшает проводимость — чтобы система работала эффективно, она должна находиться во влажном месте. Если такое место отсутствует, придется задуматься об искусственном увлажнении.
Объединение заземлительного контура с молниезащитой. Если в распредщите не вмонтировано устройство УЗИП, размыкающее цепь в виде ответной реакции на сверхзаряд, значительный ток из молниеприемника выведет из строя электрическое оборудование.

Контур заземления — важнейшая мера, обеспечивающая безопасность пользования электрическими приборами в частном доме. Если решено выполнить все работы своими руками, необходимо аккуратно придерживаться всех технических правил и рекомендаций, в том числе по технике безопасности. Если уверенности в своих силах недостаточно, лучше обратиться за помощью к специалистам.

В каких случаях необходимо заземление?

Так зачем нужно заземление? Для наглядности стоит рассмотреть несколько примеров:

1. К примеру, в квартире установлена посудомоечная машина. Но по какой-то причине в определенный момент на корпусе появилась фаза, и корпус не заземлен. Но нейтраль линии электропередачи, которая ведет к дому и дает электричество — заземлена, также под заземлением краны и батареи.

Если надеты резиновые тапочки, то при соприкосновении никаких неприятных ощущений и даже малейшего удара не будет. Но вот если нет обуви, и при этом человек еще и схватился за кран, а вторая рука расположена на корпусе, то он становится проводником электрического тока, который подается через корпус на человека, и далее в землю на нейтраль, и на подстанцию.

2. Если посудомоечная машина заземлена? Что произойдет в такой ситуации? Если по каким-то причинам на корпусе появится ноль, то ток сразу уйдет в грунт. Хоть человек босой, хоть в тапочках, ничего не произойдет, заземление сработало, никакого поражения электрическим током все целы и невредимы. Один недостаток, посудомоечную машину нужно будет ремонтировать, но все равно это будет дешевле и лучше.

3. В помещении поломалась стиральная машина, и корпус оборудования находится под напряжением. При соприкосновении с корпусом в таком случае человек получит удар током. Вот зачем нужно заземление, тогда ток уходит в землю и с человеком все хорошо.

Дело в том, что сопротивление человеческой кожи намного выше, чем сопротивление провода, и тогда ток идет по пути наименьшего сопротивления, попадает в землю, и человек остается в целостности. Это один из наиболее простых примеров, который и показывает, зачем нужно заземление в доме или другой постройке. Без такой системы риск получить удар электрическим током возрастает.

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Стоит брать в расчет еще один момент, особенно для владельца частного дома это крайне важная информация. Даже если сооружение построено из натурального материала, количество электрической проводки остается тем же что и в многоэтажном жилом здании, но натуральный материал отлично воспламеняется. Именно исходя из этого, система заземления в частном доме может предотвратить возникновение неприятных ситуаций и пагубных последствий.

Наиболее страшным событием, которое может произойти – это пожар, он возникает вследствие короткого замыкания или выхода из строя электрооборудования. То есть если возникает сомнения и вопросы по поводу того, зачем нужно заземление в частном доме, нужно осознавать, что подобная система защищает не только от возгораний, но и предотвращает от удара электрическим током каждого члена семьи.

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту

Ситуации могут быть довольно жуткими, но они являются наглядным примером того, к чему может привести халатность и пренебрежение техникой безопасности. Как видно, иногда последствия могут быть действительно самыми серьезными и пагубными.

Почему в домах нельзя выполнять зануление?

Кстати этот случай наглядно показывает, почему в домах нельзя выполнять зануление, то есть присоединять корпуса приборов к нулевому проводу, как это иногда делают горе-электрики в домах где нет заземления. Действительно, пока все работает нормально, нет большой разницы к нулевому или заземляющему проводу присоединены корпуса защищаемых электроприборов. Но при отгорании нулевого провода на нем, а следовательно и на всех присоединенных к нулевому проводу приборах, появится напряжение 220 В. То же самое произойдет, если при ремонте распределительного щитка электрик перепутает нулевой провод с фазным. В этом случае корпуса приборов окажутся присоединенными не к нулевому, а к фазному проводу и на них тоже будет присутствовать напряжение 220 В.

Итак, токовая цепь это путь тока от подстанции к потребителю и обратно от потребителя к подстанции. Если в каком-то месте она нарушена, тока в цепи не будет. Сидящих на проводах птиц не бьет током только потому, что нет цепи для прохождения тока. Стоящего на резиновом коврике электрика не бьет током, потому что коврик мешает току вернуться на подстанцию по цепи: фазный провод -> электрик -> земля -> подстанция. Вот и причина того почему при одном и том же напряжении ток может лишь слегка щипнуть человека, а может и убить. Все зависит от того есть ли у него надежный путь для возвращения на трансформаторную подстанцию или нет. Если есть, то попавшему под напряжение человеку мало не покажется.

В интернете описан трагический случай, произошедший с мальчиком, захотевшим сделать уроки в вечернем саду. Он взял включенную в сеть настольную лампу с удлинителем и начал выносить ее из дома. Лампа была неисправна – находящийся под напряжением фазный провод касался корпуса лампы. Мальчик держал в руках находящийся под напряжением корпус лампы, но током его не било. Сухой деревянный пол мешал току вернуться к подстанции. Как только мальчик сошел с крыльца и наступил на землю, создалась замкнутая токовая цепь: трансформаторная подстанция -> фазный провод -> настольная лампа -> человек -> земля -> снова трансформаторная подстанция и мальчик был убит током. Трагедии могло не быть. Если бы лампа, удлинитель и проводка в доме были заземлены, то ток с корпуса лампы утекал бы через заземление, не причиняя вреда мальчику.

Если в доме нет возможности установить заземление, то хотя бы следует помнить что у тока не должно быть возможности возвратиться на подстанцию через землю. Только по специально предназначенному для этого нулевому проводу. Ни в коем случае нельзя одновременно касаться электроприборов и заземленных частей, таких как батареи, водопроводные трубы и т п, чтобы не дать току возможность пройти через вас в землю и вернуться к подстанции. Если в помещении сырой пол, то желательно чтобы на вас была обувь с непромокаемой подошвой, которая станет преградой между вами и проводящим полом, в случае если вы случайно попадете под напряжение.

Защитное заземление в электроустановках (назначение, принцип действия, устройство, нормирование)

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение – защитить человека от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.

Защитное заземление – преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением. Если к корпусу в это время прикоснулся человек – ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей– естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой.

В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами.

Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество исскуственных заземлителей.

Обозначения системы заземления

Системы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников: C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок.

Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.

Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года.

Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами.

Сопротивление изоляции должно быть не меньше 0,5 Мом

Системы с глухозаземленной нейтралью системы заземления TN

К таким системам относятся:

• TN-C;
• TN-S;
• TNC-S;
• TT.

Согласно п. 1.7.3 ПУЭ TN-система — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников.

TN включает в себя такие элементы, как:

• заземлитель средней точки, которая относится к источнику питания;
• внешние проводящие части устройства;
• проводник нейтрального типа;
• совмещенные проводники.

Нейтраль источника глухо заземлена, а внешние проводники установки подключены к глухозаземленной средней точке источника при помощи проводников защитного типа.

Сделать заземляющий контур можно только в электроустановках, мощность которых не превышает 1 кВ.

Система TN-C

В данной системе нулевой защитный и нулевой рабочий проводники, объединены в один PEN проводник. Они совмещены на всем протяжении системы. Полное название — Terre-Neutre-Combine.

Среди преимуществ TN-C можно выделить только легкий монтаж системы, который не требует больших усилий и денежных затрат. Для монтажа не требуется улучшение уже установленных кабельных и воздушных линий электропередачи, у которых есть всего 4 проводящих устройства.

Недостатки:

• возрастает вероятность получения удара током;
• возможно появление линейного напряжения на корпусе электрической установки во время обрыва электрической цепи;
• высокая вероятность потери заземляющей цепи в случае повреждения проводящего устройства;
• такая система защищает только от короткого замыкания.

Система TN-S

Особенность системы заключается в том, что электричество поставляется к потребителям через 5 проводников в трехфазной сети и через 3 проводника в однофазной сети.

Всего от сети отходит 5 проводящих источников, 3 из которых выполняют функцию силовой фазы, а оставшиеся 2 — это нейтральные проводники, подсоединенные к нулевой точке.

Конструкция:

1. PN — нейтральный механизм, который задействован в схеме электрического оборудования.
2. PE — глухозаземленный проводник, выполняющий защитную функцию.

Преимущества:

• легкость монтажа;
• низкая стоимость покупки и содержания системы;
• высокая степень электробезопасности;
• не требуется создание контура;
• возможность использовать систему в качестве устройства от защиты утечки тока.

Система TN-C-S

TN-C-S система предполагает разделение проводника PEN на PE и N в каком-то участке цепи. Обычно разделение происходит в щитке в доме, а до этого они совмещены.

Достоинства:

• простое устройство защитного механизма от попадания молний;
• наличие защиты от короткого замыкания.

Минусы использования:

• слабый уровень защиты от сгорания нулевого проводника;
• возможность появления фазного напряжения;
• высокая стоимость монтажа и содержания;
• напряжение не может быть отключено автоматикой;
• отсутствует защита от тока на открытом воздухе.

Система TT

TT разработана для обеспечения высокого уровня безопасности. Устанавливается на электростанциях с низким уровнем технического состояния, например, где используются оголенные провода, электроустановки, которые расположены на открытом воздухе или закреплены на опорах.

TT монтируется по схеме четырех проводников:

• 3 фазы, подающие напряжение, смещаются под углом 120° между собой;
• 1 общий ноль выполняет совмещенные функции рабочего и защитного проводника.

Преимущества TT:

• высокий уровень устойчивости к деформации провода, ведущего к потребителю;
• защита от КЗ;
• возможность использования на электроустановках высокого напряжения.

Недостатки:

• сложное устройство защиты от молний;
• невозможность отследить фазы короткого замыкания электрической цепи.

Правила заземления электродвигателя

По установленным нормативам электрические двигатели подлежат обязательному заземлению. Данное требование не распространяется на ситуации, когда корпус электродвигателя смонтирован на металлической основе, имеющей контакт с грунтом через металлические элементы или заземляющий проводник. Во всех других ситуациях корпус двигателя соединяют проводником с заземлительным контуром.

Все электрические устройства должны иметь выделенные соединения с контуром заземления. Последовательное объединение двигателей с контуром не допускается, поскольку при нарушении любого из соединений вся цепь потеряет функциональность.

Чтобы правильно установить защитный заземлитель, понадобится дополнительный заземляющий элемент в силовом кабеле. Один конец проводника присоединяют к клеммной коробке электрического двигателя, а второй — к корпусу шкафа, где находится блок управления электроустановкой.

Обратите внимание! Прежде чем выполнять подключение, необходимо соединить с грунтом электрошкаф. При пробое между проводником заземления и токопроводом возникает короткое замыкание, в результате чего размыкается защитное или коммутирующее устройство

При пробое между проводником заземления и токопроводом возникает короткое замыкание, в результате чего размыкается защитное или коммутирующее устройство.

Сечение проводника для заземления должно соответствовать нормативам, указанным в ПУЭ (приведены в таблице ниже).

Истинное расслабление

В телесной терапии расслабление основано на трех китах: центрировании и заземлении, выстраивании границ, связном и глубоком дыхании.

Телесное центрирование – этотелесное заземление души, ощущение ядра, целостности. Это энергия действия. Витрувианский человек, золотое сечение – это примеры центрирования. Даже простейшие амебы двигаются из центра и возвращаются в центр. Если человек все делает из центра, то мощь его действий в разы увеличивается. Большинство же людей работают периферией, не чувствуя и не понимая свой центр.

Выстраивание границ. Если человек не заземлен, его границы легко пересечь. Как только человек выходит на уровень заземления, он становится хозяином своей территории, и никто без его ведома не пересечет границу. Границы – это наша зрелая способность к глубинной взаимосвязи с другими людьми.

Дыхание. В человеке все взаимосвязано. Если есть проблемы с заземлением – значит, и дыхание затруднено. Заземленный человек дышит свободно и глубоко, сам настраивает свой ритм.

Центрирование, заземление, установление границ, связное и свободное дыхание являются умениями, фундаментальными для ощущения уверенности и равновесия, наполненности тела творческой и созидательной энергией.

Совокупная защита заземляющих устройств и предохранителей

Заземление не только отводит опасный ток, но при наличии аппарата защиты вызывает отключение аварийного оборудования. При контакте фазного проводника с заземленным корпусом сеть работает в режиме, близком к короткому замыканию (КЗ), сопровождающемся резким увеличением силы тока в цепи. На это реагирует выключатель автоматический (ВА), обязательно устанавливаемый на вводе электрической линии на объект.

Правда, подобное возможно лишь при очень низком сопротивлении заземлителя, что бывает крайне редко. В большинстве случаев вероятность отключения ВА довольно низкая. К примеру, при сопротивлении заземлителя в 10 Ом ток в цепи составит I = 220 / 10 = 22 А. Автоматы, согласно требованиям ГОСТ, выдерживают в течение часа ток, в 1,42 раза превышающий номинальное значение. То есть автомат на 16 А при силе тока в 22 А не отключится в течение почти 60-ти мин (16 * 1,42 = 22,72 А).

Схема заземления

Более надежный автомат защиты — выключатель дифференциального тока или устройство предохранительного отключения (УЗО). Этот прибор сравнивает токи в фазном и нулевом проводниках и при обнаружении разницы, свидетельствующей об утечке, разъединяет цепь. По чувствительности, то есть минимальной величине утечки тока, вызывающей срабатывание, УЗО делятся на несколько категорий:

1. Защищающие от поражения электротоком: 10 мА – устанавливаются в помещениях с высокой влажностью и 30 мА – в сухих.
2. Противопожарные – на 100, 300 и 500 мА.

Противопожарные УЗО применяют на объектах, где короткое замыкание может вызвать пожар. Ими защищают участки сети, где поражение током практически исключено, например, цепи освещения.

УЗО и ВА не являются взаимозаменяемыми. ВА защищает от коротких замыканий и перегрузок, УЗО — от поражения электротоком. В идеале ввод и каждая группа потребителей должны быть защищены и ВА, и УЗО.

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

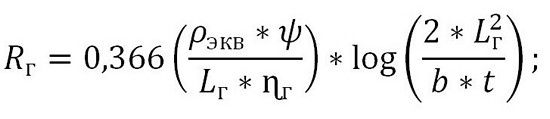

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.

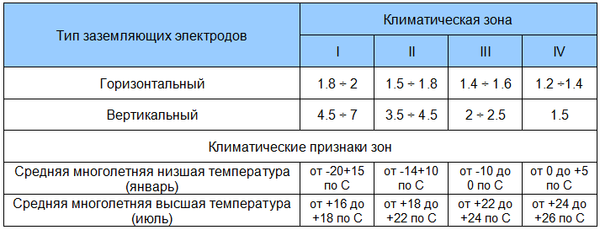

• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:
