Получение биогаза из навоза: технология, необходимое оборудование, плюсы и минусы применения такого топлива

Принцип работы биореактора

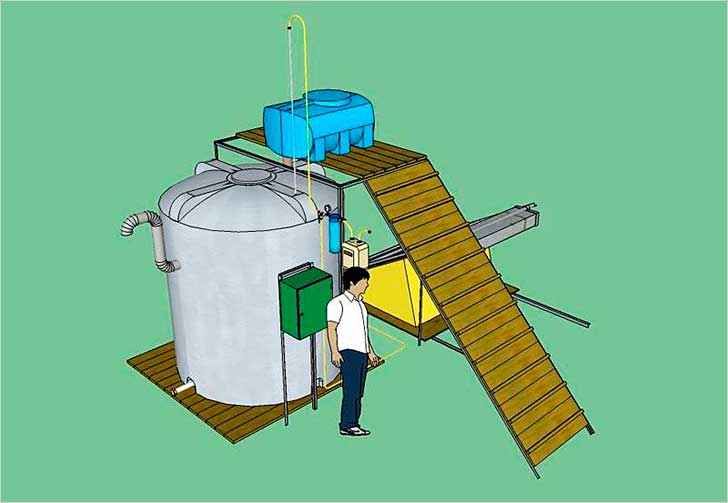

Принципиальная схема биогазовой установки Биореактор работает на органических отходах, поэтому для непрерывной его работы необходимо постоянное наличие навоза и других отходов сельского хозяйства. Вырабатываемый установкой биогаз является биологически чистым топливом, а по своим показателям он похож на природный газ.

Работа биореактора состоит в переработке органических отходов на газ и удобрение. Для этого они загружаются в резервуар биореактора, где анаэробные бактерии перерабатывают биомассу. Для получения правильного брожения недопустимо попадания воздуха в резервуар. Время переработки зависит от объема загруженных отходов. Выделяемый газ состоит из метана 60%, и углекислого газа – 35%. Другие примеси составляют 5%. Полученный газ идет на очистку и после этого готов к использованию в бытовых приборах.

Как сделать своими руками

Умея работать с различным ручным инструментом, имея навыки сантехнических и сварочных работ, а также свободное время и желание, можно изготовить биогазовую установку малой мощности своими руками.

Работы выполняются в соответствии с ниже приведенной схемой и в следующей последовательности:

1. Монтируется корпус реактора, в котором будет происходить брожение. Для этого используется металлическая емкость или сооружается бетонная конструкция (№1 на схеме), произвольной формы.
2. В верхней части реактора изготавливается крышка (№3 на схеме), а в боковых стенках – отверстия для загрузки сырья (№2 на схеме) и выгрузки переработанного материала (№% на схеме). Крышка и отверстия должны быть герметичны по отношению к окружающей среде.
3. Отдельно устанавливается газгольдер, устройство, служащее накопителем биогаза (№4 на схеме).
4. От газгольдера до места потребления монтируется трубопровод (№6 на схеме), с устройством вентилей и элементов защиты (клапана и задвижки).

Отходы биомассы после получения газа

После переработки навоза в реакторе побочным продуктом является биошлам. При анаэробной переработке отходов бактерии растворяют около 30% органического вещества. Остальное выделяется в неизменном виде.

Жидкая субстанция также является побочным продуктом метанового брожения и также используется в сельском хозяйстве для корневых подкормок.

Углекислый газ – ненужная фракция, которую производители биогаза стремятся удалить. Но если растворить ее в воде, то эта жидкость также может приносить пользу.

Полное использование продуктов биогазовой установки

Чтобы полностью утилизировать продукты, получаемые после переработки навоза, необходимо содержать теплицу. Во-первых – органическое удобрение можно использовать для круглогодичного выращивания овощей, урожайность которых будет стабильной.

Во-вторых – углекислый газ используется как подкормка – корневая или внекорневая, а его на выходе получается около 30%. Растения поглощают углекислоту из воздуха и при этом лучше растут и набирают зеленую массу.

Если проконсультироваться со специалистами данной области, то они помогут установить оборудование, которое переводит углекислый газ из жидкой формы в летучее вещество.

Видео: Биогаз за 2 дня

Дело в том, что для содержания животноводческой фермы полученных энергоресурсов может быть много, особенно летом, когда не нужен подогрев коровника или свинарника.

Поэтому рекомендуется заняться еще одним прибыльным видом деятельности – экологически чистая теплица. Остатки продукции можно хранить в охлаждаемых помещениях – за счет все той же энергии. Холодильное или любое другое оборудование может работать на электричестве, которое вырабатывает газовая аккумуляторная батарея.

Кратко об определении биогаза

Согласно научным определениям, биогаз – это продукт, полученный в результате процесса брожения массы биологических отходов. При этом продуктом брожения является метан или водород.

Образование метана (или водорода) происходит в результате жизнедеятельности бактерий трёх видов:

• гидролизных;
• образующих кислоты;
• образующих метан.

Качественным продуктом брожения считается состав газовой смеси, содержимое которой распределяется в соотношении: 50-85% метана, 15-50% углекислого газа, и менее 5% сероводорода.

Примерно так выглядит структурная схема добычи альтернативной энергии. При этом используются традиционные для быта источники сырья, удачно подходящие для получения альтернативной энергии – биотоплива

Эта газовая смесь пропускается сквозь фильтры с целью очистки от присутствия CO2 и H2S, после чего остаётся чистый биологический метан. Такой газ ничем не отличается от природного газа, используемого в бытовой и промышленной сфере.

Сырьём для получения качественной биологической газовой смеси обычно выступают:

• навоз и птичий помёт;
• отходы спиртового производства (барда);
• излишки пивоваренных производств (пивная дробина);
• фекальные массы и отходы рыбного производства;
• свекольный жом, бытовые отходы, трава и прочее.

Это лишь часть всего допустимого к применению сырья. Но даже этот список показывает: насколько многообразен перечень сырья, чтобы иметь возможность наладить производство биогаза на постоянной основе.

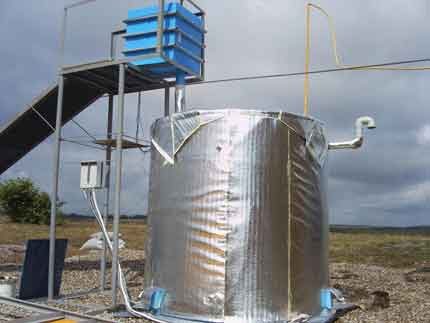

Установка производства биотоплива, изготовленная под нужды одного из многих действующих фермерских хозяйств. Небольшая по объёму станция, но вполне удовлетворяющая потребности частного фермерского хозяйства

Объёмные показатели выхода газовой смеси напрямую зависят от вида применяемого сырья и содержания в нём сухих веществ. Так, если применить в деле навоз крупного рогатого скота, реально из одной тонны навоза получить 50-60 м3биотоплива, содержащего до 60% метана.

Считается, что лучшим сырьём являются отходы с большим содержанием жира. Переработка одной тонны отходов жира через классическую установку получения биотоплива может давать до 1300 м3 газовой смеси, где содержание метана доходит до 90%.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

• дрова – 3.5 кг;
• уголь – 1-2 кг;
• электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

• навоз (лучше всего коровий или свиной) – 1.5 т;
• органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
• подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Какие условия должна создавать биоустановка?

Наиболее важными условиями, обеспечивающими максимально комфортные условия для деятельности метаногенов, являются:

• отсутствие притока кислорода (герметичность);
• постоянная температура, соответствующая типу процессов, происходящих в реакторе;
• регулируемый приток свежего материала;
• регулируемый отвод газа и отходов раздельно жидкой и твердой фракции;
• регулярное перемешивание содержимого, предотвращающее разделение на твердую и жидкую фракции.

Герметичность должна сочетаться с возможностью обслуживания и ремонта внутреннего пространства, ведь содержимым биореактора являются весьма агрессивные вещества.

Для создания достаточной температуры, которая в большинстве случаев сильно превышает уличную, метантенки утепляют и оснащают обогревающими элементами.

Для того, чтобы выработка метана находилась на высоком уровне, необходимо своевременно удалять отходы этого процесса, то есть техническую воду и ил (сапропель). Это делают с помощью труб и гидрозатворов или иных запирающих устройств, которые препятствуют выходу выработанного газа.

Перемешивание производят механическим способом, приводя все содержимое метантенка в круговое и вертикальное движение, благодаря этому разделенные слои разной плотности смешиваются и образуют единый слой, обладающий одинаковой влажностью в любом участке.

Этапы строительства своими руками

Биологический газ своими руками полностью доступен каждому владельцу частного строения, который может самостоятельно сделать максимально простую и надежную установку. Ее монтаж осуществляется по чертежам и состоит из нескольких шагов.

Подготовка ямы

Поскольку биогазовая установка расположена под землей, эффективность ее работы будет зависеть от того, насколько качественно была проведена подготовка и отделка специальной ямы. Укрепить ее стенки можно с помощью пластика, бетона либо полимерных колец, которые должны быть оснащены глухим днищем. Они будут стоить дороже, чем подручные материалы, но при этом не потребуют дополнительного герметика. Полимерные компоненты не боятся воды и химических компонентов, но при этом чувствительны к механическим воздействиям, если понадобится, их всегда можно заменить.

Система отвода газа

Получение природного биогаза осуществляется с помощью патрубка, который устанавливают в верхнем элементе бочки. Вещество выходит на гидрозатвор по подсоединенной трубке, потом переходит в накопитель и перемещается к приборам бытового типа. Недалеко от отвода газа устанавливают спусковой клапан, в случае превышения давления внутри емкости он выпустит излишки вещества.

Система подачи и выгрузки сырья

Для постоянного вырабатывания газовой смеси в биогазогенератор бактерии внутри субстрата необходимо постоянно обеспечивать свежим навозом и органикой. Отработанное сырье убирают из бункера, чтобы оно не заняло лишнее место. В бочке проделывают отверстия с целью выгрузки и загрузки, в которые вваривают трубы с диаметром не меньше 300 мм. Трубопровод загрузочного типа должен быть направлен вверх, его дополняют воронкой, а сливную часть строят таким образом, чтобы во время работы было удобно собирать отходы после переработки.

Система подогрева

Если станцию размещают во дворе или в неотапливаемой комнате, ей понадобится обеспечить оптимальную теплоизоляцию и стабильный подогрев. Для этой цели можно завести внутрь установки трубки, по которым вода перемещается из отопительной системы, и установить их вдоль стен бочки. Также в реактор кладут резервуар, наполненный водой, подогретой электрическими ТЭНами, первый вариант считается более экономичным. Чтобы работа установки была стабильной, температура ее содержимого не должна опускаться ниже 38 и подниматься выше 55 градусов.

Система перемешивания

Дополнительная ручная мешалка с любой конструкцией способна заметно повысить эффективность станции. Для ее создания ось с приваренными к ней лопастями выводят сквозь крышку бочки наружу. Затем на нее надевают ручку-ворот и полностью герметизируют отверстие.

Монтаж купола и труб

На завершающем этапе понадобится сделать газгольдер своими руками для станции биогаза и установить купол ее верхнего элемента. В наиболее высокой купольной точке ставят трубу отвода газа и протягивают ее по направлению к газгольдеру.

Дополнительные требования к сырью ↑

Серьёзная проблема, с которой сталкиваются хозяйства, установившие у себя современное оборудование для получения биогаза — сырьё не должно содержать твёрдых включений, случайно попавший в массу камень, гайка, кусок проволоки или доска закупорит трубопровод, выведет из строя дорогостоящий фекальный насос или мешалку.

Нужно сказать, что приведенные данные по максимальному выходу газа из сырья соответствуют идеальным лабораторным условиям. Чтобы приблизиться в реальном производстве к этим цифрам, необходимо соблюсти ряд условий: поддерживать необходимую температуру, периодически перемешивать мелко измельчённое сырье, вносить добавки, активизирующие ферментацию и т.д. На кустарной установке, собранной по рекомендациям статей о «получении биогаза своими руками», едва лишь можно достичь 20% от максимального уровня, высокотехнологические установки позволяют добиваться значений в 60-95%.

Достаточно объективные данные по максимальному выходу биогаза для различных типов сырья

Определение биогаза

Биогаз стандартного типа – это натуральное топливо, образуемое в результате процессов сбраживания биологических субстратов. Он разлагается под воздействием гидролизных, а также кислото- и метанообразующих бактериальных организмов. Полученная смесь обладает горючими свойствами из-за высокого содержания метана, благодаря своим характеристикам она почти не отличается от привычного природного сырья, применяемого для бытовых и промышленных целей. Биогаз представляет собой экологически чистое вещество, технология его производства также не оказывает негативного воздействия на окружающую среду. В качестве сырьевого компонента для него применяются отходы жизнедеятельности, которые необходимо утилизировать.

Средние цены

В настоящее время, биогазовые установки изготавливаются рядом отечественных и зарубежных компаний.

Наиболее популярны среди различных групп пользователей, следующие модели, это:

• Мини биогазовая установка БУГ-М, производства Россия. В комплект установки входит оборудование емкостью 1,0 м3 (100 л) перерабатываемого сырья и выходом готового продукта в виде биогаза в объеме 1,0 м3/сутки и удобрения – 100 л/сутки.
  Стоимость комплекта – от 170000,00 рублей.
• Биогазовая установка «BioMash-20», производство Россия.

Объем перерабатываемого сырья составляет 700,0 кг/сутки, при этом выход готового продукта составляет:

1. Электрической энергии – до 20,0 кВт/час;
2. Тепловой энергии – до 2,4 Гкал/сутки.
   Данная модель может быть использована на животноводческих фермах по содержанию до 12 голов крупного рогатого скота, 250 свиней или до 1200 птиц, различных видов. Стоимость комплекта оборудования – от 2000000,00 рублей.

Биогазовые комплексы различной производительности, компании Rucons Gobal UG (Германия).
Все оборудование изготавливается из нержавеющей стали и монтируется в отдельных технологических модулях (ферментация, смешивание, брожение, автоматика и управление и т.д.).
Стоимость комплекта, в зависимости от производительности — от 2500000,00 рублей.

Создание биореактора

Правильное создание биореактора возможно лишь в том случае, если вы знаете, из каких частей он состоит.

Устройство биореактора

За основу берут самую простую его конструкцию. Ею не предусмотрено наличие таких составляющих, как:

• подогрев;
• устройство для перемешивания биомассы.

В составе конструкции присутствует реактор, который известен еще и как метантенк. Благодаря ему происходит переработка навоза. Кроме этого, в составе биореактора присутствует бункер. Его посредством происходит загрузка органических отходов в реактор. Чтобы было удобно добавлять навоз, следует обустроить в конструкции этого оборудования входной люк. Также не помешает устройство гидрозатвора. А чтобы была возможность для выгрузки отработанного сырья, необходимо добавить в конструкцию трубу. Она также будет использоваться для отвода биогаза из установки.

Основные работы

Изготовить своими руками такую конструкцию довольно просто. Прежде чем заниматься работами, необходимо подобрать место на участке, где вы будете заниматься созданием биореактора. Там будет изготавливаться армированная емкость, основой для размещения которой будет выступать бетонная поверхность.

Сосуд, который будет создан впоследствии, и будет выступать в роли биореактора. В основании установки необходимо предусмотреть отверстия, через которые будет удаляться сырье, прошедшее процесс обработки. Отверстие должно быть сделано таким, чтобы иметь возможность для его плотного закрытия. Необходимость в этом связана с тем, что эффективность работы биореактора по переработке навоза обеспечивается только в условиях абсолютной герметичности.

Для того чтобы правильно рассчитать габариты бетонного цеха, необходимо учитывать количество одновременно используемых для переработки органических отходов. Для этого нужно еще до начала работы узнать, какое количество сырья на фермерском хозяйстве или в частном подворье будет появляться каждый день. Однако не стоит экономить на резервуаре, поскольку для полноценной работы биореактора необходимо, чтобы емкость была заполнена на две трети от имеющегося объема.

Для изготовления биореактора самый простой вариант — использование обычной бочки. В этом случае установка будет работать по следующему принципу:

Когда в резервуар биореактора, который находится на глубине в земле, попадают органические отходы, начинается процесс брожения. Это приводит к выделению биогаза.

Использование в качестве удобрения

Кроме выработки газа биореактор полезен тем, что отходы используются в качестве ценного удобрения, которое сохраняет почти весь азот и фосфаты. При внесении в почву навоза 30 – 40% азота безвозвратно теряется.

Чтобы уменьшить потери азотных веществ, в грунт вносят свежие экскременты, но тогда выделяющийся метан повреждает корневую систему растений. После переработки навоза метан идет на собственные нужды, а все питательные вещества сохраняются.

Калий и фосфор после ферментации переходят в хелатную форму, которая усваивается растениями на 90%. Если смотреть в общем, то 1 тонна ферментированного навоза способна заменить 70 – 80 тонн обычных животных экскрементов.

Анаэробная переработка сохраняет весь имеющийся в навозе азот, переводя его в аммонийную форму, что на 20% увеличивает урожаи любых культур.

Такое вещество не опасно для корневой системы и может вноситься за 2 недели до высадки культур в открытый грунт, чтобы органика успела переработаться на этот раз почвенными аэробными микроорганизмами.

Перед использованием биоудобрение разводят водой в соотношении 1:60.

Для этого подходит как сухая, так и жидкая фракция, которая после сбраживания также поступает в резервуар для отработанного сырья.

На гектар нужно от 700 до 1 000 кг/л неразбавленного удобрения.

Учитывая, что с одного кубического метра площади реактора в день получается до 40 кг удобрений, то за месяц можно обеспечить не только свой участок, но и соседский, продавая органику.

Какие питательные вещества можно получить после отработки навоза

Основная ценность ферментированного навоза как удобрения – в наличии гуминовых кислот, которые как оболочка сохраняют ионы калия и фосфора. Окисляясь на воздухе при длительном хранении, микроэлементы утрачивают свои полезные качества, но при анаэробной переработке, наоборот, приобретают.

Гуматы положительно влияют на физико-химический состав грунта.

В результате внесения органики, даже самые тяжелые почвы становятся более проницаемыми для влаги. Вдобавок, органические вещества являются пищей почвенных бактерий. Они дальше перерабатывают остатки, которые «недоели» анаэробы и выделяют гуминовые кислоты. В результате этого процесса растения получают питательные вещества, которые полностью усваивают.

Кроме основных – азота, калия и фосфора – в составе биоудобрения есть микроэлементы.

Но их количество зависит от исходного сырья – растительного или животного происхождения.

Способы хранения шлама

Лучше всего хранить ферментированный навоз в сухом виде. Так его удобнее фасовать и транспортировать. Сухое вещество меньше теряет полезных свойств и его можно хранить в закрытом виде. Хотя в течение года такое удобрение вообще не портится, но дальше его нужно закрыть в мешок или емкость.

Жидкие формы необходимо сохранять в закрытых емкостях с плотно закручивающейся крышкой, чтобы не выветривался азот.

Способы подогрева биореактора

Микроорганизмы, перерабатывающие субстрат, есть в биомассе постоянно, однако для их интенсивного размножения нужна температура 38 градусов и выше.

Для подогрева в холодный период можно использовать змеевик, подсоединенный к системе отопления дома, или электрические нагреватели. Первый способ экономически выгоднее, поэтому чаще используют именно его.

Биогазовую установку необязательно заглублять в землю, есть и другие варианты обустройства. Пример работы системы, собранной из бочек, приведен в видеоролике ниже.

Проще всего обустроить подогрев снизу, проложив трубу от системы отопления, но эффективность работы такого теплообменника относительно низка. Лучше обустроить внешний обогрев, в идеале – паром, чтобы биомасса не перегревалась

Принцип образования биогаза

Тем, кто решил создать установку для производства биогаза, необходимо знать о технологии возникновения этого источника энергии. Процесс переработки биологических масс происходит в специальной емкости. Активное участие в нем принимают анаэробные бактерии.

Чтобы был запущен процесс производства биогаза, необходимо создать в нем определенные условия. Самое главное – в нем должен отсутствовать воздух. В этом случае возникает процесс брожения биомассы. Его продолжительность во многом зависит от количества сырья, которое используется для производства этого топлива.

Во время процесса брожения образуется газовая смесь. В её составе входят:

• метан – 60%;
• кислый газ – 35%.

На остальные компоненты газообразного вида, присутствующие в составе смеси, приходится 5%.

Именно так происходит образование газа, который потом отводится из реактора, подвергается процессу очистки. По ее завершении он может использоваться по назначению.

Сравнение биогаза с более традиционными видами топлива

В среднем одна корова или другое животное весом в полтонны способно за сутки произвести количество навоза, достаточное для получения примерно 1,5 м3 биогаза. Суточный навоз одной средней свиньи можно переработать в 0,2 м3 биогаза, а кролика или курицы – в 0,01-0,02 м3 топлива.

Для сравнения: 1 м3 биогаза из навоза дает примерно столько же тепловой энергии, как 3,5 кг дров, 1-2 кг угля, 9-10 кВт/ч электричества.

Простейший рецепт смеси для получения биогаза включает в себя следующие компоненты:

• коровий навоз – порядка 1500 кг;
• сгнившая листва либо другие органические отходы – 3500 кг;
• вода – 65-75% от общей массы предыдущих компонентов. Предварительно воду нужно подогреть примерно до 35 градусов.

Такого количества биомассы будет достаточно для получения биогаза на полгода эксплуатации с умеренным расходом. В среднем биогаз начинает выделяться уже через 1,5-2 недели после загрузки смеси в установку.

Газ можно использовать для обогрева дома и разнообразных хозяйственных и бытовых построек.

Подогрев биомассы

В теплых регионах можно обойтись без подогрева

Постоянная работа реактора зависит от жизнедеятельности бактерий вызывающих брожение биомассы. В холодной массе они находятся в спящем режиме. Стоит подогреть ее до нужной температуры и бактерии возобновят свою работу. Оптимальная температура брожения составляет от +38ºС. В теплых регионах наружной температуры воздуха достаточно для работы реактора без подогрева. А для холодных регионов придется установить систему подогрева. С этой проблемой может справиться установленный под емкость нагревающий змеевик. Его подключают к отопительной системе и кранами (или терморегулятором) регулируют циркуляцию горячей воды для поддержания нужной температуры.

Получение разрешения

Несмотря на то, что навоз относится к третьему классу опасности, то есть умеренно опасным отходам, для утилизации необходимо получать лицензию.

Но это относится лишь к тем случаям, когда биогаз или полученную из него электроэнергию собираются продавать.

Кроме того, лицензирование необходимо, если метантенк будет работать на покупном сырье. Если же полученный биогаз будет использован только для нужд того, кто его производит, то нет необходимости получать лицензию.

Кроме того, необходимо получить разрешение на строительство, а также согласовать проект со следующими ведомствами:

• Ростехнадзором;
• Пожарной Инспекцией;
• СЭС;
• Газовой службой.

Иногда владельцы мелких и не очень мелких подсобных хозяйств пренебрегают согласованиями и разрешениями, ведь они строят все на своей земле и никому не продают продукты переработки.

Кроме того, подобные объекты нужно застраховать на случай аварии, а перед запуском их должны проверить специалисты соответствующих ведомств.

Тем не менее, владельцы небольших домашних установок пренебрегают регистрацией, потому что стоимость разрешений сводит на нет все преимущества такого способа утилизации навоза.

Однако делают они это на свой страх и риск, потому что в случае любых чрезвычайных происшествий им придется не только заплатить штрафы за отсутствие сведений в реестре, но и отвечать за все последствия.

Правильный отвод газа

Биогаз из навоза выводится через верхнюю крышку реактора. В процессе брожения она должна быть плотно закрыта. Обычно используется водяной затвор. Он контролирует давление в системе, при возрастании крышка поднимается, срабатывает спусковой клапан. В качестве противовеса используется гиря. На выходе газ очищается водой и поступает по трубкам дальше. Очищение водой необходимо, чтобы убрать водяные пары из газа, иначе он не сгорит.

Прежде чем перерабатывать биогаз в энергию, его нужно накопить. Хранить его следует в газгольдере:

• Его изготавливают в форме купола и устанавливают на выходе из реактора.
• Чаще всего его делают из железа и покрывают несколькими слоями краски для предотвращения коррозии.
• В промышленных комплексах газгольдер представляет собой отдельный резервуар.

Еще один вариант, как сделать газгольдер: использовать мешок из ПВХ. Этот эластичный материал растягивается по мере наполнения мешка. При необходимости в нем можно хранить большое количество биогаза.

Способы оборудования установки подогревом

Установить подогрев в биореакторе можно несколькими методами.

• Один из них предполагает подключение станции к системе отопления. Осуществляют это по типу змеевика. Его монтаж должен производиться под реактором.
• Другой способ предусматривает установку электрического нагревательного элемента в основание резервуара.
• Еще один метод организации подогрева предполагает применение электрических отопительных систем для нагрева резервуара.

Если для организации подогрева вы будете использовать автоматизированные системы, то включение устройства будет происходить без вашей помощи при поступлении в реактор холодной биомассы. Когда сырье прогреется до установленной температуры, то система нагрева отключится.

Чтобы качественно изготовить биогазовую установку своими руками, необходимо еще до начала работы подготовить чертежи, на которые необходимо ориентироваться при проведении работ. Элементы подогрева могут быть смонтированы в водогрейных котлах, поэтому необходимо позаботиться о приобретении необходимого газового оборудования.

Для того чтобы повысить количество вырабатываемого биогаза, можно кроме подогрева оснастить свою установку еще и устройством для перемешивания биомассы. Для этого придется потратить некоторое время и создать устройство, которое будет работать так же, как и обычный бытовой миксер. При помощи вала он будет приводиться в движение. Последний должен быть выведен сквозь отверстия в крышке.

Напиток с кислинкой

И в последнем рецепте вы узнаете, как сделать газировку из соды и лимонной кислоты. Этот метод так же прост, как и создание напитка из уксуса и соды. Но плюс его в том, что вам не понадобится мужская помощь, поскольку все действия достаточно просты. Приступим?

Приготовление:

1. В небольшой и абсолютно сухой миске смешайте все ингредиенты, кроме воды.
2. Хорошенько разминаем все ступкой так, чтобы получилась консистенция рассыпчатой мелкой муки.
3. Пересыпаем содержимое мисочки в банку и закрываем крышкой.
4. При необходимости сделать шипучий напиток берем 2 чайные ложки смеси и разбавляем их в стакане с водой, домашним компотом, ягодным соком или плодовым сиропом.
5. Готовая шипучая смесь в закрытой банке может храниться не больше 30 дней.

Теперь вы знаете, как сделать газировку у себя дома, и можете проводить собственные эксперименты. Главное, что все варианты достаточно просты, а ингредиенты к рецептам доступны. Так что домашняя газированная водичка обойдется вам не дороже магазинного варианта, но будет гораздо полезнее. Пейте газировку с удовольствием и будьте здоровы!

Выгодно или невыгодно отапливать дачу баллонным газом

Приближенную оценку стоимости отопления баллонным газом можно определить из следующих расчетов:

• Теплотворная способность кубометра дров 12% влажности в среднем составляет 2300-2500 кВт/ч, тогда как для пропана эта характеристика составляет 6710 кВт/ч;
• Коэффициент полезного действия газового камина составляет 97%, дровяной вариант дает не более 25-27%;
• Стоимость кубометра дров — 1600 рублей, для пропана цена куба составит 19 тыс. рублей.

В результате самого приблизительного сравнения получается, что для получения эквивалентного количества тепла из дров и пропана потребуется 1,2 и 1,1 рубля соответственно. Получается, отопление с помощью баллонного газа по затратам на топливо будет стоить, как минимум, не дороже дровяного. Если учесть тариф на транспортировку и потери при рубке дров, то баллонный газ может оказаться более выгодным.

Реактор с ручной загрузкой без перемешивания

Это наиболее простая установка для дома, объем которой может составлять от 1 до 10 кубических метров. Она способна переработать до 200 кг навоза в сутки.

Вариант с ручной загрузкой

Состоит она из минимального количества частей:

• Бункер для свежего сырья.
• Реактор.
• Устройство отбора биогаза.
• Емкость выгрузки сбродившего сырья.

Такая установка может быть использована для южных районов, поскольку она работает без перемешивания и подогрева, а также предназначена для функционирования в психофильном режиме. Использованное сырье удаляется из реактора через трубу выгрузки в период загрузки очередной порции навоза. Это происходит за счет давления биогаза в реакторе.

При изготовлении подобной конструкции своими руками рекомендуется соблюдать следующую последовательность:

• После расчета суточного объема навоза и выбора реактора нужного размера необходимо определить расположение будущей конструкции, а также заготовить материалы для установки.
• Затем нужно соорудить загрузочную и выгрузочную трубу, а также сделать котлован для установки.
• После монтажа реактора в котлован необходимо установить загрузочный бункер и газоотвод, а также крышку люка.
• Проверить конструкцию на герметичность, покрасить ее и теплоизолировать.
• Запустить в эксплуатацию.

Конструкция с ручной загрузкой, подогревом и перемешиванием

Биогазовую установку можно соорудить с ручной загрузкой сырья и его периодическим перемешиванием. При этом она не потребует от владельца больших финансовых вложений. Конструкция подойдет для небольшого фермерского хозяйства, так как ее мощность — это переработка до 200 кг навоза в сутки. Чертежи такой установки сходны с чертежами предыдущего варианта, а сделать их можно, обратившись к специалисту.

Данная установка может работать в мезофильном и термофильном режимах

Для стабильного и максимально интенсивного процесса сбраживания монтируется специальная система подогрева реактора. Биогазовая установка может работать в двух режимах. Реактор подогревается с помощью водогрейного котла, работающего на получаемом биогазе. Остальной биогаз может применяться для работы бытовых приборов.

Переработанное сырье хранится в специальной емкости до внесения в почву или используется в качестве питательной среды для калифорнийских червей.

Установка с газгольдером, пневматической загрузкой, подогревом и перемешиванием сырья

Подобная установка предназначена для небольших и средних хозяйств с переработкой в биогаз до 1,5 тонн навоза в сутки. Подогрев сырья происходит за счет теплообменника с водонагревательным котлом, который работает на полученном газе. Трубопровод выгрузки массы оснащен специальным разветвлением для сбора биоудобрения в хранилище и для погрузки в транспортные средства с последующим вывозом на поля.

Конструкция такой самодельной установки подразумевает пневматическую загрузку навоза в реактор, а также перемешивание биогазом, отбор которого осуществляется автоматически. Биогаз хранится в специальном отсеке — газгольдере.

Немного истории

В создании сладкой газировки и минеральной воды с газом принимало участие несколько довольно известных исторических личностей. Первым газировать водопроводную воду начал Джозеф Пристли – английский учёный-исследователь.

Джозеф жил по соседству с пивоваренным заводом, и пытливый ум учёного заинтересовали пузырьки, выделяемые пивным суслом в процессе брожения. Исследователь задумался, как можно насытить пузырьками обычную воду.

Пристли установил две ёмкости с вожжой над пивоваренным котлом и таким элементарным способом насытил жидкость углекислым газом. В 1767 году Джозеф смог изготовить первую в истории человечества бутылку газировки. Вода продавалась в аптеках и пользовалась большим спросом у покупателей. За открытие Пристли был награждён медалью Королевского общества и получил приглашение в Академию наук.

Подхватил эстафету Торберн Улаф Бергман – шведский химик, который изобрёл сатуратор. Устройство позволило автоматизировать процесс изготовления газировки и производить воду в любых количествах.

Внёс свою лепту и Иоганн Якоб Швепп, который не имел отношения к науке, но с детства мечтал создать безалкогольное шампанское. Якобу потребовалось около 20 лет экспериментов, и ему удалось осуществить свою мечту. Сейчас содовую воду и прохладительные газированные напитки Schweppes в фирменных бутылках знает каждый человек.
