Как сделать буровую установку для бурения скважин своими руками

Немного теории

Буры подразделяются на:

• ложковые буры
• змеевиковые буры
• буровые долота (наш случай)

Ложковый бур

Применяют, в основном, для местности с пластичными породами (грунт в виде смеси песка и глины, или просто глиняный). Здесь можно воспользоваться двумя вариантами исполнения. Первый вариант – это когда низ ложки выглядит ковшеобразным резцом. При этом с левой стороны он в виде резца, а с правой – как поперечный выступ. Второй вариант – сделать ложку из трубы, подобрав для этого трубу с самым подходящим диаметром.

Змеевиковый бур

Бур внешне похож на бурав по дереву. Применяют его для бурения плотных суглинков. Действие змеевикового бура подобно действию штопора. Вращаясь, он вкручивается в породу. Режущее лезвие змеевика выглядит в форме хвоста ласточки. Оно обязательно должно быть закаленным. Самостоятельно изготовить такой бур будет непросто, поэтому можно просто приспособиться, заменив его ледовым буром или отрезками винтовых шнеков.

Буровые долота

Применяются для бурения твердых пород и каменистых отложений. Для проходки различных пород здесь важен применяемый угол заострения. Для твердых пород он составляет от 110 до 130 градусов, для более мягких пород – от 30 до 70. Также долота различаются между собой по форме, опять же в зависимости от породы. Именно их мы рекомендуем при создании самодельной буровой установки на воду.

Сам бур состоит из вертлюга, буровой штанги и лопастного бура. Через вертлюг подается буровой раствор к шлангу, находящемуся внутри штанги. Эту деталь самостоятельно изготовить не удастся, так как для этого требуется точное оборудование. Если не будет полной герметичности, может произойти утечка раствора.

Штанга – это приспособление для передачи вращения от рук к буру, или от двигателя к буру. Также, как уже было сказано выше, через нее идет шланг для бурового раствора. Эти элементы бура имеют длину от метра до 1,8 метра. Но длину можно и нарастить. Это делается при помощи замков с прямоугольной резьбой.

Лопастный бур обычно имеет две лопасти и используется непосредственно для бурения. Интересно также будет знать, что существуют еще желонки. Они нужны для бурения скважин ударно-канатным методом на рыхлых, сыпучих, водоносных слоях грунта. Желонки служат также для очистки скважин после того, как поработает долото или от скопившегося ила, мешающего притоку воды. На тросе желонку сбрасывают в забой, в ее полость входит грунт открывая клапан. При поднятии клапан закрывается и удерживает грунт внутри желонки.

Что касается вышки. Ее высота до пяти метров. Конструкция в виде треноги, сверху находится канатный блок. При ударном бурении здесь используется балансир. При этом инструмент со штангами с метровой ли полутораметровой высоты сбрасывается в забой. Балансир представляет собой крепкую доску или деревянный брус.

На этом наша вводная статья закончиться. Как видите, буровая своими руками не такой уж не решаемый вопрос. В следующем материале мы перейдем к практической части с рекомендациями, чертежами и примерной сметой.

Несколько фото и видео самодельных буровых в работе.

Процесс работы с желонкой

Виды самодельных буровых установок

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

• Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

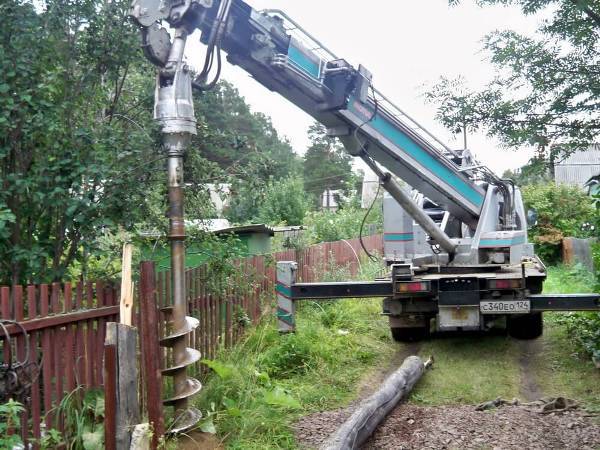

• Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

• Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Обустройство шурфа и выбор места

При помощи специалистов или народными способами (барометрический способ, лозоходство, с помощью силикагеля, разведочным бурением, по количеству россы и т.д.) определяем участок, где водоносный слой расположен ближе всего к земле.

Затем выкапываем шурф. Это выработка земли некоторой глубины, предназначение которой упростить процесс бурения. Устройство шурфа важная стадия по нескольким причинам;

1. Не допускается возможность обвала земли вокруг скважины.
2. Уменьшается глубина бурения непосредственно буром.

Габариты шурфа выбирает бурильщик, но, как правило, они составляют 1,5х1,8 и 1,8-3 м. в глубину. Для того чтобы земля не обсыпалась, шурф укрепляют металлом, досками или фанерой.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнекаСхема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;

• разрыхленный грунт извлекается и убирается.

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Как сделать надежную конструкцию?

Чтобы буровая установка для скважин была надежной и позволяла выполнять буровые работы на профессиональном уровне, необходимо приобрести ряд элементов, изготовленных в заводских условиях с использованием высокоточной техники. Понадобится приобрести:

• вертлюг;
• буровую штангу;
• лопастной бур;
• мотор-редуктор;
• мотопомпу с рукавом;
• шланг для подачи бурового раствора.

Раму для монтажа этого оборудования можно изготовить самостоятельно из прочной стали.

На схеме наглядно изображено устройство заводской малогабаритной буровой установки с вертлюгом, буровой штангой, буром, электромотором, лебедкой, насосом и т.д.

Вертлюг необходим для передачи движущего момента от мотора-редуктора к буру, а также для подачи промывочного раствора. В корпусе вертлюга находится подвижная часть, на которой закреплены буровые штанги. Через специальный герметичный патрубок подается промывочная жидкость. Хотя конструкция этого элемента сложностью не отличается, от качества его выполнения зависит срок эксплуатации всей буровой установки. Из-за высоких нагрузок для изготовления вертлюга следует использовать высокопрочную сталь, соблюдая при этом минимальный зазор между движущимися элементами устройства. Некачественный вертлюг выйдет из строя после изготовления нескольких скважин.

Буровую штангу выбирают в зависимости от типа бурения (ударное, вращательное, с промывкой и т.д.). Штанга может иметь круглое или шестигранное сечение. Она передает движущий момент непосредственно к буру. В процессе работы штанга опускается вниз и ее необходимо наращивать. Для соединения используются специальные замки со специальной конической или трапециевидной (прямоугольной) резьбой, обеспечивающей максимально надежное соединение. По внутреннему сечению штанги в скважину подают жидкость, которая размягчает грунт и позволяет производить бурение более быстро и успешно.

Бур — это рабочий элемент, предназначенный для размельчения грунта. Для профессионального использования подходят специальные трехлопасные буры, которые вращают циклическим методом. Диаметр бура может варьироваться в пределах 80-350 мм. Изготавливают этот элемент из качественной стали, в которую вплавлены высокопрочные пластины, например, ВК-8. На твердых грунтах рекомендуется использовать бурение в несколько проходов. Сначала производят так называемое разведочное бурение 80-миллиметровым буром, затем скважину проходят бурами большего диаметра, пока отверстие не достигнет необходимых размеров.

Сборка малогабаритной буровой установки с ручным приводом

Для изготовления установки в домашних условиях необходимо подготовить основные комплектующие и рабочие инструменты:

• соединительный крест сантехнический;
• ножовку по металлической поверхности;
• металлическую трубу диаметром 0,5 дюйма;
• стальные пластины;
• ключ разводной;
• сгон диаметром 0,5 дюйма.

Самостоятельная сборка ручной конструкции предусматривает подготовку отреза трубы, который будет использован в качестве основания для бурильной установки.

Все работы проводятся в следующем порядке:

1. Для создания крестовой конструкции на концах трубы проделываются насечки длиной 2 см.
2. Стальные пластины в форме наконечника привариваются с торца трубы.
3. Шланг для подачи воды соединяется с крестовым отверстием, а для более надежной фиксации используется переходник. Осуществляется подача воды для проверки работоспособности конструкции.
4. В крестовое отверстие устанавливается резьба сантехническая, лучше, если она будет изготовлена из пластика или пенькового волокна.
5. К основанию трубы подсоединяется отрезок, оснащенный наконечником при помощи сгона.

Изготовление установки для бурения с электрическим приводом

Чтобы сделать буровую установку с электроприводом своими руками, следует начать с подготовки рабочих материалов и инструментов:

• электродрель со сверлами;
• отвертка;
• болгарка;
• аппарат для сварки;
• желонка (бур);
• стакан;
• каркас (станина);
• редуктор.

Для непрерывной подачи воды в скважинный канал предусмотрено подключение установки для бурения к редуктору, который выполняет функцию электропривода. Очистка канала выполняется желонкой.

Изготовление установки для бурения проводится следующим образом:

1. Предварительное изготовление стакана из отреза металлической трубы диаметром до 12 см. Чем больше масса установки, тем выше скорость прохождения грунта.
2. В нижней части отреза проделывается отверстие в форме треугольных зубцов.
3. На участке подготавливается котлован для спуска буровой установки.
4. Бур изготавливается из металлической трубы диаметром 10 см. В верхней части накручивается винтовая резьба, а на противоположное окончание устанавливается винтовой элемент диаметром до 22 см.

1. К шнеку при помощи сварки фиксируются острые ножи из металла под углом для увеличения скорости прохождения грунта.
2. Для упрощения работы со шнеком к штанге при помощи тройника подсоединяется отрез трубы длиной до 150 см. Это обеспечит эффективный перехват бура при ручной эксплуатации установки.

Далее выполняется запуск буровой установки – углубление бура в грунт с постепенным удлинением штанги.

Малогабаритная буровая установка – это производительное оборудование для разработки водоносной скважины на частном земельном участке. Конструкция буровых установок отличается простотой и надежностью. При этом имеются существенные отличия между установками в отношении цены, технических параметров и срока эксплуатации.

К тому же изготовить самодельные буровые агрегаты достаточно просто, главное – подготовить качественные комплектующие и следовать пошаговой инструкции.

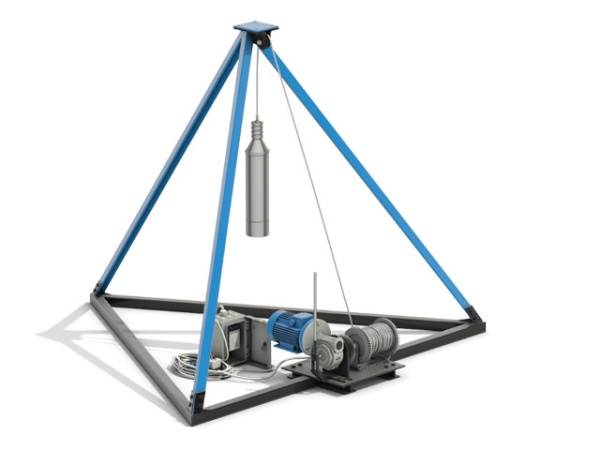

Простейшая МГБУ для ударно-канатного бурения

Самый доступный для самостоятельного производства вариант МГБУ – это аппарат для ударного бурения.

Конструктивно она состоит из:

• Разборной станины.
• Массивного долота, подвешиваемого на канате к верхушке станины.
• Блока и ворота для наматывания троса.

Станину можно собрать их старых стальных труб, уголков, швеллеров. Высотой её такова, чтобы при случае было удобно её транспортировать в разобранном виде. Но в то же время, следует учитывать, что с чем большей высоты падает груз, тем глубже он заглубляется в грунт. Отдельные элементы станины скрепляются между собой болтами в месте верхнего соединения. Низ станины также может для большей устойчивости обвязываться трубами или уголками.

Груз – долото, он же стакан, желонка, – можно сделать из обрезка толстостенной трубы с диаметром порядка 100-120мм. Главное здесь, чтобы этот рабочий узел был достаточно массивным. Самый подходящий вес, это 80-100кг. Поднимать более тяжёлый груз будет затруднительно даже двум-трём мужчинам, также неудобно транспортировать его. В нижнем торце долота-стакана вырезаются зазубрины, либо края её обтачиваются для облегчённого внедрения в почву.

Для подъёма груза можно применить ручной ворот, по типу деревенских колодцев, либо электромотор с понижающим редуктором. Идеально – оснастить машину и ручным, и электрическим подъёмником. Так её можно будет использовать на участках, куда не подведена электроэнергия. Там же, где есть возможность подключиться к электричеству, можно будет упростить и ускорить работу, задействовав электроподъёмник долота.

Общие сведения о буровых установках

Состав конструкции

1. Ударная установка. Представляет собой каркас треугольной конструкции с прочным основанием, к которому крепится гибкий трос с байлером и стамеской. Подобные установки легко поставить и они будут надежно выполнять свою работу.
2. Винтовая установка. В оборудование включен буровой шнек для земляных работ в необходимом объеме без дополнительной промывки водой.

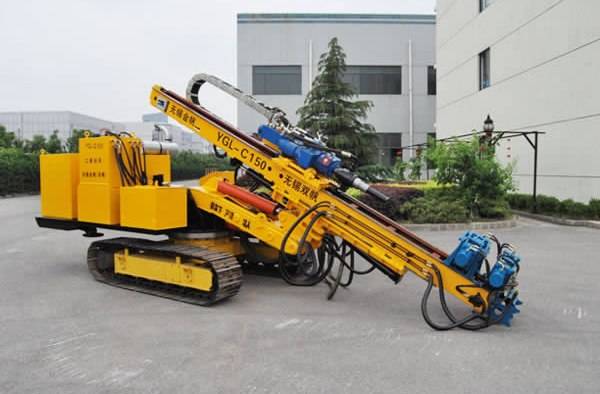

3. Роторные установки. Производственное оборудование, обеспечивающее гидравлическое бурение. Ручная роторная установка является самым доступным вариантом, в котором не используется электродвигатель, а все буровые работы выполняются вручную. Она компактна и подвижна, поэтому она легка в транспортировке и может быть использована в местах с трудными подъездными путями.

Преимущества самодельных буровых установок

Преимуществ у такого оборудования много:

• компактный размер и легкий вес;
• простота конструкции;
• высокая эффективность и универсальность;
• доступный транспорт, быстрый сбор и разбор;
• отсутствие негативного влияния на ландшафт местности, где разрабатывается скважина;
• подключение к стандартной сети или  любому независимому источнику питания;
• относительно небольшая цена устройств, сделанных своими руками;
• высокая ремонтопригодность.

Основные моменты при бурении

Рассматривая процесс бурения скважин, вы столкнетесь одновременно с несколькими технологиями, каждая из которых имеет свои особенности:

• ударная технология;
• перфоративная;
• шнековая;
• гидравлическая.

Применяя ударную технологию, вам необходимо будет обзавестись забивным скатом и желонкой.

Скат – это острый и прочный предмет, предназначенный для разрушения грунтовых пород. Он должен обладать специальным клапаном, установленным в наконечнике. После каждого из ударов в нем остается немного отколотой породы или грунта. Периодически устройство необходимо извлекать из выбуриваемой скважины для того, чтобы достать накопившийся грунт в клапане.

Желонка – не менее прочный предмет. Именно им будут наноситься удары по скату.

Этот метод считается довольно продолжительным и трудоемким, из-за чего применяют его лишь в некоторых случаях. Только на мягких породах грунта.

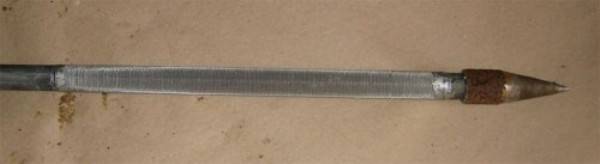

Использование перфоративной технологии имеет место лишь при создании некоторых типов колодцев. При этом перфоративная технология применяется совместно с ударной. Рассмотрим этот процесс более подробно.

1. Изначально необходимо вырыть глубокий котлован вручную
2. Создайте длинный трубопровод путем соединения металлических труб.
3. Проведите герметизацию стыков.
4. Внизу полученного трубопровода необходимо сделать фильтр из металлической сетки.
5. Полученный трубопровод необходимо забить в котлован до воды.
6. При помощи насоса избавьтесь от песка, который во время процесса попал в трубопровод.

В результате у вас должна получиться десятиметровая скважина.

Хоть и технология известна своей простотой, созданы по ней источники могут использоваться на протяжении трех десятков лет. Говоря о выборе грунта для бурения, стоит отметить пески.

Если из всех технологий выбрать самую популярную, то это, несомненно, шнековая. Благодаря широкому выбору буров вы можете сделать скважину практически на любом участке, не переживая за твердость грунта. Это возможно благодаря использованию специального лопастного долота.

Процесс бурения чем-то напоминает вращения шурупа. К тому же вам не нужно каждые несколько сантиметров вынимать бур из земли для извлекания скопленной земли. Шнеки позаботятся об этом, выбрасывая ее наружу.

Используя шнековую технологию, вы можете бурить скважины с большим диаметром (до 80 см.). Единственным минусом считается невозможность применения данной технологии на участках с сыпучим грунтом. Связано это с тем, что в процессе бурения стенки скважины постоянно обрушаются.

Гидравлическая технология особенна тем, что в процессе бурения участвует сильный водяной напор. Отсюда и название. Но на самом деле используется не просто вода, а специальный раствор кислоты.

Использование этой технологии позволяет бурить недостаточно большие скважины, в сравнении с предыдущими технологиями. Речь идет о 15-метровой глубине и 30-сантиметровом диаметре.

Долота с шарошками

Как в нашей стране, так и во многих зарубежных нефтегазодобывающих странах бурение газовых и нефтяных, как правило, производится при помощи шарошечных долот  с шарошками конической формы. Долота шарошечного типа используются для производства  сплошного бурения скважин самого разного назначения (добывающих, разведочных, нагнетательных и так далее). Очистка забоя при использовании таких долот производится либо при помощи сжатого воздуха, либо промывочными растворами.

Долото шарошечное буровое d=76-490 мм

Если сравнивать такой инструмент с описанным выше лопастным, то он имеет ряд несомненных преимуществ, а именно:

• площадь непосредственного контакта с забоем у долот с шарошками гораздо меньше, чем у долот  лопастного типа, однако общая длина их рабочих кромок гораздо больше, что дает возможность существенно повысить эффективность бурового процесса;
• шарошки по забою перекатываются, а лопасти – скользят, поэтому износостойкость шарошечных долот гораздо выше, чем лопастного инструмента;
• из-за того, что шарошки по забою  перекатываются, потребляемый инструментом крутящий момент относительно мал, что сводит к минимуму возможность заклинивания шарошечных долот.

Изготовление долот шарошечного типа регламентировано  ГОСТ-ом номер 20692-75.

По критерию конструкции и расположения на инструменте продувных и промывочных каналов, такие  долота делятся на:

• долота с центральной промывкой (литера  Ц)
• с центральной продувкой (П);
• с боковой промывкой гидромонитором (Г);
• с боковой продувкой (ПГ).
