Как выбрать циркуляционный насос для отопления?

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

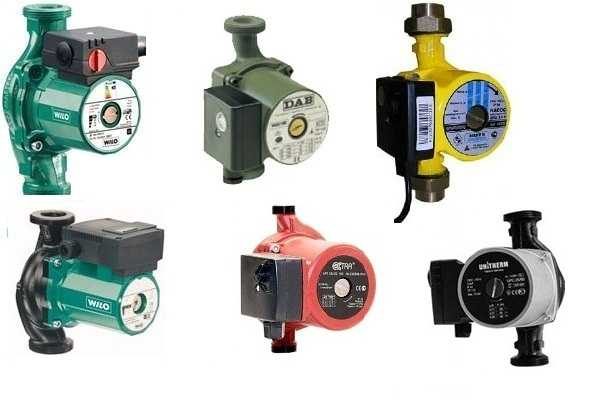

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

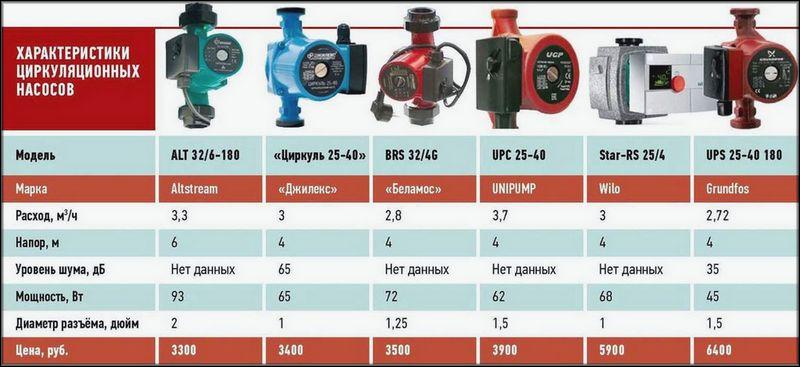

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

  • напор, который покрывает потери гидравлики в контуре;
  • производительность – объем воды или подача за определенный временной интервал;
  • рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
  • мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

  1. Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования
  2. Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления
  3. Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

  • личные вкусы хозяев;
  • надежные материалы для отделки;
  • актуальные дизайнерские идеи;
  • удобство;
  • тенденции. Лучшие фото дизайна кухни гостиной

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются под параметры каждой системы индивидуально.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

Выбрать циркуляционный насос для отопления следуя этим правилам несложно. Расчеты элементарные. Но надо сказать, что данные цифры — среднестатистические. Если ваш дом в каком-то пункте сильно отличается от «средних показателей», надо делать поправки либо в сторону увеличения, либо в сторону уменьшения технических характеристик. Например, вы хорошо утеплили дом, мощность купленного ранее котла оказалась избыточной. В этом случае имеет смысл брать помпу с меньшей производительностью. В обратной ситуации — в доме в сильные холода зябко — можно поставить более производительный циркуляционник. Он временно решит проблему (в дальнейшем надо или утеплять или менять котел).

Подбор модели

При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса. На графике надо найти точку, в которой пересекаются значения напора и производительности. Она должна располагаться в средней трети кривой

Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже)

Она должна располагаться в средней трети кривой. Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже).

На что еще обратить внимание

В технических характеристиках циркуляционных насосов есть еще несколько позиций, на которые стоит обратить внимание. Первый — допустимая температура перекачиваемой среды. То есть, температура теплоносителя

В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна

То есть, температура теплоносителя. В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна.

Стоит обратить внимание и на максимальное давление, при котором может работать насос. В системе отопления частного дома оно редко бывает выше 3-4 атм (это для двухэтажного дома), а в норме составляет 1,5-2 атм. Но все равно, обращайте внимание на данный показатель

Но все равно, обращайте внимание на данный показатель. На что еще обратить внимание — на материал, из которого сделан корпус

Оптимальный — чугунный, более дешевый — из специального термостойкого пластика

На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика. Тип и размер соединения

Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4

Тип и размер соединения. Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4.

Также стоит обратить внимание, на наличие защиты. Может быть защита от сухого хода. В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды

Если воды, нет, мотор перегревается и выходит из строя

В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды. Если воды, нет, мотор перегревается и выходит из строя.

Еще один тип защиты — защита от перегрева. Если мотор нагревается до критического значения, теромореле отключает питание, насос останавливается. Две эти функции продлят срок эксплуатации оборудования.

Лучшие насосы премиум-класса для систем отопления дома

Модели этой категории отличаются высокой производительностью и мощностью. Их используют в многоэтажных жилых зданиях или на предприятиях.

Подобные насосы весьма дорогостоящи, однако обладают гибкой настройкой, удобством управления и крайне надежны.

ESPA RE1-F SAN SUP 40-80-B 230 50

5.0

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Аппарат имеет облегченную конструкцию и удобен при монтаже. Он оснащен светодиодным дисплеем и трехступенчатым электронным регулятором мощности, что упрощает контроль режимов работы и всех основных параметров.

Функция автоматической настройки устанавливает наиболее подходящее давление в соответствии с текущими потребностями. Благодаря применению электродвигателя на постоянных магнитах достигается экономия энергии до 70%.

Достоинства:

  • гибкая настройка;
  • информативный экран;
  • экономия электричества;
  • тихая работа;
  • дистанционное управление.

Недостатки:

высокая стоимость.

ESPA RE1-F SAN SUP 40-80-B 230 50 отличается производительностью, доходящей до 35 кубических метров в час. Такой насос можно устанавливать в промышленных зданиях или жилых домах большой площади с многоступенчатой системой отопления.

AQUARIO AC 14-14-50F

4.9

★★★★★
оценка редакции

94%
покупателей рекомендуют этот товар

Особенностью модели является высокое значение показателя напора. Прочный чугунный корпус, технополимерное рабочее колесо, естественная смазка и охлаждение узлов способствуют продлению срока службы устройства.

Максимальная производительность насоса — 466 литров в минуту, давление 10 атмосфер. Аппарат бесшумен при работе и удобен в установке благодаря компактным размерам и простому резьбовому соединению.

Достоинства:

  • долгий срок службы;
  • высокая производительность;
  • малые габариты;
  • бесшумная работа.

Недостатки:

отсутствие регулятора скорости.

Aquario AC 14-14-50F станет отличным приобретением для установки в многоэтажном доме. Напор до 16 метров гарантирует стабильную работу насоса в разветвленной системе.

ZOTA RING 65-120F

4.8

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Этот агрегат можно подключать к трубам малого диаметра, а также использовать в отопительных системах с незамерзающими теплоносителями. Основные узлы аппарата выполнены из материалов, устойчивых к высокой температуре и износу.

Максимальная производительность составляет 20 кубометров в час, напор — 15 метров. Благодаря мощности 1300 Вт и электронному контролю состояний достигаются высокая эффективность работы и удобство управления насосом.

Достоинства:

  • простота установки;
  • долговечность;
  • мощный двигатель;
  • высокая производительность.

Недостатки:

неустойчив к воздействию влаги и пыли.

ZOTA RING 65-120F обеспечит циркуляцию теплоносителя в малоэтажных жилых домах. Отличный выбор для жителей коттеджей или дачников.

Выбор, расчет

Рассмотрим краткими и четкими тезами, как выбрать циркуляционный насос для системы отопления в конкретных ситуациях.

На какие характеристики обратить внимание:

  • напор. Должен покрывать потери гидравлики на линии;
  • производительность — макс. перекачиваемая масса ресурса за ед. времени;
  • рабочая t°. Большинство современные модели рассчитаны на диапазон +2…+110° C, чего хватает для большинства схем;
  • мощность. Механическая мощность, учитывая гидропотери, должна преобладать над полезной;
  • диаметр патрубков следует подбирать под имеющиеся трубы (25, 32 мм), впрочем, можно также использовать переходники.

Тип контура

Для открытых систем мокрые приборы не желательные, так как теплоноситель в них обычно содержит абразивные частички (песок, окисленное железо, известь и прочее): попадая между ротором и статором, крыльчаткой, они быстро выведут из строя прибор. Но в закрытых системах, где вода отфильтрована, дистиллированная или применяют другой чистый специальный теплоноситель (пропиленгликоль), такие изделия прослужат годы без спецобслуживания. Для агрегатов с сухим ротором качество рабочего ресурса, тип контура не имеет значения.

Помпа на байпасе открытого контура:

Примеры схем для одно- и двухтрубного контуров:

Еще один характерный пример:

Расчет мощности

Есть стандартная формула для исчисления производительности помпы под характеристики оснащения: каждым 10 метрам магистрали отвечает 0.6 м напора прибора. Для маленького дома с контуром 80 м берем насос на напор 4.8 м. К полученному результату желательно добавить 15–20 % запаса, особенно, если есть подъемы на верхние этажи.

Более сложное уравнение:

R стандартно берут для европейского региона 100 Вт/м² для объектов с 1 или 2 квартирами и 70 Вт/м² — для многоквартирных строений.

Скорости, шумность

Современные среднестатистические агрегаты оснащаются стандартно тремя скоростями. Выбранный агрегат обязательно должен иметь регулировку, чем шире ее диапазон, тем лучше. Настройка позволит при похолодании быстро обогреть жилье, при потеплении уменьшить нагрев, потребление электричества.

Кулер сухой помпы издает шум, если нет возможности обеспечить шумоизоляцию и посторонние звуки нежелательные, то выбирают мокрый вариант изделия.

Пример циркуляционного насоса, производители

Примеры популярных брендов с хорошей репутацией:

Как пример для контура отопления для дома 100 м² можно взять модель Grundfos UPS, ее характеристики такие:

  • под трубное соединение на Ø32 мм;
  • для производительности — 62 л/сек.;
  • вес 3.65 кг;
  • чугунный;
  • мощности достаточно для поднятия ресурса на 2 этаж.

Есть аппараты с электронным управлением, позволяющие оперативно, в автоматическом режиме переключать оснащение на нужный режим в зависимости от изменений давления, температуры. Такие приборы снабжены цифровыми дисплеями, на которые выводятся данные о температуре, давлении, сопротивлении.

Сухой или мокрый ротор

По мокрым помпам есть такие особенности:

До 7–10 м напора на производительность 25–30 м³/час мокрые изделия дешевле сухих. Но шумность последних намного большая.

Советы, что выбрать:

Элементы отопительной системы

Водяной насос для отопления – важная часть системы, которая, помимо него, состоит также из следующих элементов:

  • гидравлического коллектора;
  • котла;
  • радиаторов;
  • гидравлического контура (трубопроводов);
  • смесительного контура;
  • клапанов сброса воздуха, воздухоотводов;
  • системы защиты от чрезмерного давления и перегрева;
  • датчиков температуры, давления и потока воды.

Каждый из этих элементов является важной частью отопительной системы, и отсутствие любого из них может негативно сказаться не только на эффективности обогрева, но и на ее работоспособности. Циркуляционный насос крайне необходим для теплоснабжения, так как именно он обеспечивает движение теплоносителя, в качестве которого выступает вода (детальнее: «Как выбрать циркуляционный насос для отопления: первое знакомство «)

В основе водяного отопления дома (квартиры) лежит циркуляция теплоносителя по трубопроводу к батареям. Главная часть данной системы – нагревательный котел, который подогревает теплоноситель (воду) и направляет его в конечные точки при помощи теплового насоса для отопления дома. Еще один важный элемент системы – гидравлический коллектор, он выступает связующим звеном между котлом и отопительным контуром. Основной его задачей является гидравлическое выравнивание и равномерное распределение по системе горячей воды. Выбор такого коллектора зависит от количества контуров в отопительной системе.

Особенности монтажа циркуляционных насосов

Установка циркуляционного насоса в систему отопления частного дома требует соблюдения нескольких основных правил, напрямую влияющих на работу всего отопительного комплекса:

  • расширительный бак для теплоносителя необходимо смонтировать на высоте, превышающей самую верхнюю точку системы минимум на 1м;
  • радиаторы отопления снабжаются кранами Маевского для удаления воздуха;
  • наличие байпасов в каждом помещении для обхода системы в случаях аварийного отключения электроэнергии, или установленный источник бесперебойного питания.

Устройство циркуляционного насоса для отопления влияет и на способ монтажа. Предпочтительным вариантом для помп с «сухим» ротором является расположение вала двигателя в горизонтальной плоскости. Для «мокрых» насосов горизонтальное расположение вала является обязательным. Схема отопления частного дома с насосом может иметь различный вид, а насосы могут устанавливаться как на обратную, так и подающую трубу. Наиболее эффективной признается схема, в которой помпы с мокрым ротором ставятся на подаче.

Подробно о том как и где правильно смонтировать циркуляционный носос рассказано в видео:

Необходимость циркуляционного насоса

Как было сказано выше, существует два типа системы отопления: конвекционный, то есть с естественной циркуляцией теплоносителя, обычно такой вид используется в домах с площадью, не превышающей сто квадратных метров, и нагнетательный, где устанавливается циркуляционный насос. Конвекционный способ отопления при большой площади дома не сможет обеспечить равномерное распределение теплоносителя по всем веткам системы, поэтому есть вероятность, что некоторые радиаторы не будут работать эффективно. Просто теплоноситель до них будет доходить плохо или уже с большими тепловыми потерями, а попросту охлажденным.

Насос создает внутри системы необходимое давление, которое помогает распределить теплоноситель равномерно по всему контуру и прогонять его с определенной скоростью, которая не мешает отдачи тепла через радиаторы. Поэтому, подходя к выбору циркуляционного насоса, необходимо точно знать параметры всей системы, особенно ее гидравлические составляющие.

2 Разновидности насосов и их особенности

В систему отопления частного дома можно смонтировать различные циркуляционные агрегаты. Их делят на две большие группы. Циркуляционный насос может быть «сухим» либо «мокрым». При монтаже аппаратов первого типа своими руками следует учитывать, что их мотор отделен от рабочей части кольцами-уплотнителями. Делаются они из нержавейки. Во время запуска установки начинается процесс движения этих колец, что приводит к герметизации соединения водяной (очень тонкой) пленкой. Последняя находится между уплотнителями.

Циркуляционная насосная установка

Качественная герметизация в данном случае обеспечивается благодаря тому, что давление во внешней атмосфере и в самой системе отопления характеризуется разными показателями. «Сухой» насос при работе издает достаточно громкие звуки. В связи с этим его установка всегда производится в специально звукоизолированном отдельном помещении частного дома. Показатель полезного действия такого циркуляционного агрегата находится на уровне 80 %.

Существует три типа «сухих» аппаратов для подключения к системе отопления: горизонтальные, вертикальные, блочные. Электрический мотор в агрегатах первого типа размещается по горизонтали. Нагнетательный патрубок крепится в них на корпусе аппарата, а всасывающий – на валу (на лицевой его стороне). В вертикальных установках патрубки находятся на одной оси. А двигатель в этом случае располагается вертикально. В блочных циркуляционных агрегатах нагретая вода выходит радиально, а поступает в систему по осевому направлению.

Уход за «сухим» агрегатом объективно сложный. Его элементы требуется регулярно смазывать специальным составом. Если этого не делать, торцевые уплотнители быстро выйдут из строя, что приведет к остановке насоса. Кроме того, в частном доме «сухие» аппараты следует размещать в комнатах, где нет пыли. Ее завихрения при работе оборудования нередко становятся причиной разгерметизации насоса.

В «мокрых» агрегатах функцию смазки выполняет сам теплоноситель. Крыльчатка и ротор таких установок погружены в воду. «Мокрые» аппараты намного менее шумные, их проще смонтировать своими руками. Да и их техническое обслуживание более простое по сравнению с «сухими» насосами.

Корпус «мокрой» установки, как правило, делают из латуни либо бронзы. Между статором и ротором обязательно имеется особый разделитель из нержавейки. Его называют стаканом. Он необходим для придания требуемой герметичности двигателю (точнее его элементам, находящимся под электрическим напряжением). Именно «мокрые» агрегаты чаще всего монтируют в частном доме в систему отопления.

Они неплохо справляются с задачей по обогреву относительно небольших площадей. Для крупных объектов такие аппараты не годятся, так как их производительность обычно не превышает 50 %. Малый КПД «мокрых» установок обусловлен невозможностью качественной герметизации стакана, размещенного между статором и ротором.

Какие материалы необходимы для подключения ограничения при выборе насоса

Устройство отопительной системы с водяным отоплением, работающей на основе естественной или принудительной циркуляции, позволит создать в помещении необходимый уровень тепла. Этот процесс не будет зависеть от центрального отопления. Чтобы циркуляционный насос правильно передвигал воду в принудительной системе отопления. его необходимо правильно установить. Для монтажа конструкции насоса не требуется много места. Согласно схеме подключения, среди компонентов системы отопления наряду с насосом должны присутствовать такие детали и инструменты, как:

Правильная установка циркуляционного насоса.

  1. Мембранный бак.
  2. Сетчатый фильтр.
  3. Муфтовое соединение.
  4. Блок управления.
  5. Сигнальная система.
  6. Вентили.
  7. Линия подпитки системы.
  8. Заземление.
  9. Циркуляционный насос.
  10. Аварийный и температурный датчики.
  11. Гаечные ключи (19-36 мм).
  12. Обратный клапан.
  13. Байпас.
  14. Запорная арматура.
  15. Штекер.
  16. Электрический шнур.
  17. Сварочный аппарат.

Принудительная система циркуляции позволяет спрятать главный трубопровод вглубь стены.

С целью оптимизации системы обогрева следует тщательно разобраться в том, как она будет функционировать с использованием установленного насоса. Ускорить установку насоса позволит правильный подбор прибора, то есть оснащенный разъемной резьбой. Это позволит не закупать отдельно соединения. После проведения подготовительных работ следует ознакомиться с инструкцией к приобретенному насосу и схемой его устройства, чтобы уверенно приступить к монтажу своими руками.

Подключение циркуляционного насоса к отоплению является востребованной процедурой, необходимой для создания требуемого напора в ходе работы всей системы. При этом появляется возможность создания конструкций, принципы подключения и работы которых отличаются.

Естественная система циркуляции, в отличие от принудительной, не позволит сделать обратный и главный трубопровод невидимым, то есть спрятать его в нижнюю часть стены. При небольшой высоте комнат часть окна будет перекрываться нагнетающей трубой, поэтому внешний вид помещения будет нарушен.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
