Выбор труб для вытяжки на кухне: характеристики, размеры пластиковых и гофрированных каналов, монтаж и маскировка

Стандарты

Проектирование, а также расчет параметров вентиляции – это крайне ответственная задача, которая потребует от исполнителя наличия понимания СНиП 41-01-2003, строительных нормативов, а также знаний в области процессов воздушного обмена. Кроме того, большое значение в этом будут играть особенности региона, где находится постройка, а также параметры самого здания, где будет создаваться система вентиляции.

Согласно упомянутым нормативам приток воздуха в жилое помещение на человека должен составлять:

• для помещений с площадью 20 квадратных метров около 30 кубометров в час чистого воздуха;
• если площадь меньше, то 3 кубометра воздуха в час на 1 квадратный метр площади.

Сеть вентиляционных каналов должна быть создана в независимости от того, циркулируют ли воздушные потоки естественным образом или в принудительном порядке.

Если говорить о требованиях, то воздуховоды должны отвечать следующим критериям:

• Быть герметичными. Именно герметичность необходима для того, чтобы поддерживать тягу, а также не позволять смешиваться встречным вытяжным и чистым воздушным потокам. Особо тщательно необходимо проверять систему в районе соединений различных элементов магистрали вентиляции;
• Издавать минимальный шум. В вентиляционной системе аэродинамический гул не должен быть выше уровня, который допущен санитарными нормами. Речь идет об уровне в 25 децибел;

• Быть максимально устойчивыми к воздействию внешних факторов и коррозии. Через вентиляцию из помещения осуществляется вывод воздушных масс, которые имеют различную степень влажности. По этой причине пар может начать скапливаться на стенках вентиляционных каналов, образуя конденсат. Впоследствии это может стать причиной образования ржавчины и последующей деформации и нарушения герметичности трубопровода;
• Весить мало и не занимать много места. Если брать общую протяженность такой системы, то она довольно велика. И чтобы здание не было ею перегружено и максимально не закрывать пространство, лучше брать трубы, которые имеют минимальный типоразмер, что позволит обеспечивать четкую и эффективную циркуляцию воздуха;
• Быть устойчивыми к воздействию огня. Материал, из которого будет сделана арматура трубы, не должен воспламеняться слишком быстро и не выделять при воспламенении каких-то вредных веществ.

А также будет неплохо, если система будет иметь гладкие каналы, а также хорошие теплоизоляционные свойства. Следует также сказать, что вентиляционная система и вытяжка – это не одно и то же.

Вытяжной воздуховод не имеет возможности обеспечить нормальное вентилирование помещения по следующим причинам:

• сечение труб мало;
• ряд участков будет перекрыт лопастями вентиляторов;
• высота, на которой расположена вытяжка, не может быть ниже уровня 170 сантиметров.

Все эти моменты будут непосредственно влиять на способность пропускания воздуха. Слишком низко расположенная вытяжка не даст возможности нормально вентилировать пространство, которое будет выше нее. Это может стать причиной нарушения микроклимата и возникновения ненормальных условий. Именно по этой причине монтаж воздуховода необходимо осуществлять с применением обрешетки обратного хода. Это даст возможность бесперебойно работать как вытяжной, так и вентиляционной системам.

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

• пленчатого вида;
• в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

• Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
• Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
• Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

С этим читают

Особенности монтажа

Из материалов потребуются сама труба, хомуты для соединения с вытяжкой и шахтой, декоративная заглушка для вентиляции, оснащенная патрубком для соединения воздуховода с креплением.

Этапы монтажа:

Установка накладки (вентиляционной заглушки) на потолок или стену

Здесь важно, чтобы отверстия на заглушке точно совпадали с отверстиями вентиляции. Наносят разметку и устанавливают накладку так, чтобы ее крепежные элементы попадали в пазы на вентканале.
Установка переходника на вытяжку (в некоторых случаях система обходится и без него)

Переходник надевают на выходной патрубок вытяжки и закрепляют хомутом. Соединение не герметизируют.
Монтаж трубы воздуховода. Отмеряют и отрезают нужный фрагмент, не забыв добавить к нему 10–15% от длины на случай ошибок или брака. Один конец вставляют в отверстие вентиляционной шахты, а другой надевают на патрубок вытяжки и закрепляют хомутом.

В отличие от гофрированных изделий, модели из металла или пластика сложнее монтировать: сначала устанавливают вентиляционный канал, затем крепят вытяжку.

Главное при монтаже воздуховода — задать правильное направление движению воздуха. Загрязненные потоки, всасываемые в вытяжку, должны двигаться только к вентиляционной шахте, а не обратно в помещение.

Гофрированные трубы для вытяжки

Гофротрубы имеют разный диаметр, материал и область применения. От других изделий они отличаются высокой прочностью и гибкостью.

По форме гофротрубы бывают с прямоугольным или круглым сечением. Первые встречаются редко.

Материалы:

• нержавеющая сталь;
• алюминий;
• оцинковка;
• ПВХ и полиэтилен.

Хорошо подходит для вытяжки алюминиевая гофра круглой формы. Она достаточно прочна, не боится нагрева и дешевле стальных аналогов.

Характеристики

Неправильный выбор трубы для воздуховода кухонной вытяжки приведет к преждевременному выходу из строя самого устройства. Важная характеристика модели — ее ширина.

Если в паспорте вытяжки не указан рекомендуемый диаметр, его вычисляют самостоятельно, измерив ширину выходного раструба на корпусе устройства. Для воздуховода используют изделия с диаметром от 80 до 300 мм. Самые популярные параметры: 100, 125 и 150 мм. Промышленные вытяжки имеют раструбы для воздуховода шириной 200–300 мм.

Чтобы определить длину воздуховода, рулеткой измеряют расстояние от раструба вытяжки до вентиляционной шахты, учитывая повороты и изгибы. К полученному результату прибавляют 10–15% на случай брака.

Чем меньше поворотов совершают загрязненные воздушные массы, проходя через воздуховод, тем эффективнее будет работа вытяжки.

Когда использовать

Гофрированные трубы для воздуховода незаменимы в таких случаях:

• при ограниченном бюджете: такие модели значительно дешевле аналогов из других материалов;
• в маленькой комнате или помещении нестандартной формы;
• если нет сварочного аппарата: капитальный металлический воздуховод собирается сваркой;
• если у помещения сложная архитектура с большим количеством изгибов воздуховода.

Для монтажа устройства не требуются особые навыки. Главное — правильно выбрать модель.

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. Каждый поворот канала на 90° снижает эффективность вытяжки на 10%. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.
• Прокладка через кухонные шкафчики.

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Способы маскировки труб

Трубы большого диаметра, используемые для вентиляционного оборудования или газовых колонок, негативно влияют на внешний вид помещения. Однако существует несколько доступных способов, позволяющих удачно их замаскировать.

Проще всего приобрести вытяжку вместе с кухонным гарнитуром, конструкция которого предполагает расположение воздуховода внутри навесного шкафчика. При желании такую мебель можно заказать по индивидуальному эскизу в мастерской.

Способ второй – маскировка трубы с помощью короба из гипсокартона. Домашнему умельцу не составит большого труда смастерить конструкцию своими руками, а затем задекорировать в общей стилистике помещения кухни. Такой вариант идеален, если планируется установка подвесного многоуровневого потолка из гипсокартона.

Хозяевам, которые не планируют заниматься сооружениям короба самостоятельно, можно посоветовать приобрести пластиковую конструкцию в специализированной торговой точке. Изделия не нуждаются в сборке, имеют различные габариты, нередко снабжены встроенной подсветкой.

Один из удобных и доступных вариантов маскировки вентиляционных труб – декоративный экран, изготовленный из закаленного стекла или пластика. Такая конструкция не подойдет для вытяжек, у которых вентиляционное отверстие расположено далеко. Чаще всего экран крепится между двумя навесными шкафами и имеет небольшие размеры.

Упрятать трубу вентиляции, расположенную близко к потолку, можно под натяжной конструкцией. С точки зрения эстетической привлекательности этот вариант неплох, но необходимо учесть, что рассчитан он на помещение с высокими перекрытиями. Имеется у данного проекта и другой существенный минус — если вентиляция выйдет из строя, придется разбирать всю конструкцию, а это долго и дорого.

Популярные модели

Krona «Kamilla 600» – встраиваемая вытяжка шириной 60 см, — бесшумная помощница в кухне до 10 квадратных метров. Три уровня производительности, фильтрация воздуха через накладные алюминиевые фильтры, антивозвратный клапан, блокирующий доступ неприятным запахам обратно в кухню, способность запоминать последнюю скорость включения, галогенное освещение.

Elikor – продукция российского производителя. Выбор разнообразных моделей возможен из нескольких коллекций: «Арт», «Модерн», «Кантри», «Классик» и воздухоочистители, среди которых широко распространён врезной блок.

Jet Air – итальянские вытяжки, известные своей надежностью, качеством материалов и сборки, инновационными решениями, стильным исполнением. К преимуществам относятся: функциональность, дизайн, делающий вытяжки этой марки украшением кухни, разнообразие конструкций, наличие акустических пакетов, обеспечивающих минимальный уровень шума, особое покрытие, предохраняющее истирание и появление дефектов на корпусе прибора.

«Гефест» – белорусские вытяжки, широко распространённые в России и на рынках стран СНГ. Брестский завод газовой аппаратуры выпускает широкую линейку воздухоочистителей самых разнообразных технических характеристик и стилистических решений. Модели экономичного и премиум класса прекрасно зарекомендовали себя в быту, применимы на площади до 20 метров квадратных.

Ariston – классическая линейка, которая прекрасно интегрируется в кухонное пространство. Очень тихая, лучшая в своём сегменте, не требовательная в уходе техника, которая прослужит долгие годы. Воздух в кухне всегда будет чистым, а яркая подсветка на панели обеспечит удобство работы за варочной поверхностью и подчеркнёт красоту дизайна.

Hansa и Kaiser – немецкие встраиваемые вытяжки для рационального использования небольшого пространства кухни. В лучших традициях производителя изготавливаются только из качественных материалов со строгим контролем качества на всех этапах производства. Среди достоинств: высокая производительность, умные системы поглощения запахов и регулирования тепла в помещениях, светодиодные лампы, лёгкое, интуитивно понятное управление.

Samsung – приборы южнокорейского производства. Воздухоочиститель для настенного монтажа, который будет органично смотреться на кухне за счёт лаконичного современного дизайна со стальным корпусом или стеклом. Могут быть одного из двух режимов очистки или комбинировать вытяжку и круговую фильтрацию воздуха.

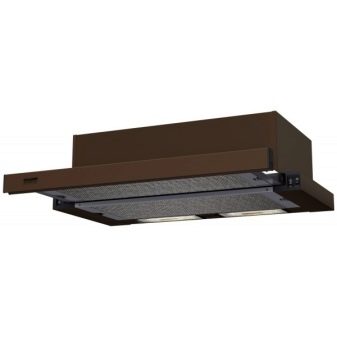

Integra – прибор с выдвижной панелью-слайдером, которая расширяет зону всасывания над рабочим местом в кухне, что ускоряет и улучшает процесс очищения воздуха. Это почти незаметное внешне устройство будет ещё и максимально тихим благодаря инновационным итальянским технологиям, снижающим уровень шума и потребление электроэнергии.

Gorenje– элегантная практичность, функциональность и долговечность техники из Словении.

Размеры кухонных вытяжек

На современном рынке представлен модели разных размеров и форм.

При выборе вытяжной панели учитывают все ее габариты: ширину, высоту, глубину и особенности дизайна.

Какой должна быть высота

Важна высота самого прибора, а также высота его установки на плитой и соответствие росту хозяина.

Неправильно подобранная по размеру панель может просто не вписаться в оставленное под него пространство. Поэтому ориентируются не только на дизайн кухни, но и учитывают расстояние до вентиляции, к которой нужно подсоединить воздуховод аппарата.

Учитывается высота установки над плитой. Если этот параметр рассчитывают неправильно, устройство не будет справляться со своими главными функциями: эффективным отводом паров и газов и удобством использования рабочего пространства.

На практике выверены и рекомендованы по технике безопасности правила установки вытяжной системы по высоте: подвесные и встраиваемые модели размещают над электроплитами на высоте 65 см, над газовыми — на высоте 75 см. Если вытяжка наклонная, она крепится на уровне 50-55 см.

Учитывают рост людей, которые чаще всего находятся в рабочей зоне прибора: он должен находиться выше уровня глаз. Показатели размещения вытяжки на 65-75 см над варочной панелью рассчитаны на человека ростом до 180 см.

Если у устройства нет пульта дистанционного управления, а только кнопки на панели, она должна быть расположена на удобной высоте для всех членов семьи.

Формула подбора высоты вытяжки: высота потолков минус высота плиты минус 55-65-75 см до вытяжки (в зависимости от типа плиты) равно высота вытяжки от потолка. Например, 250 см (потолок) — 120 см (плита) — 65 см (расстояние до вытяжки от плиты) = 65 см (на таком уровне от потолка вешают вытяжку).

Глубина вытяжек, безопасность установки

Глубина вытяжки для кухни учитывается при размещении подвесных и купольных моделей, так как их размеры фиксированные: от 30 до 120 см. Глубина прибора аналогична ширине: если у вытяжки ширина 45 см, то и глубина ее будет тоже 45 см. В любом случае глубина должна быть больше, чем у варочной панели. А вот у встраиваемых моделей показатель регулируется за счет выдвижной панели. У подвесных и купольных моделей глубину замеряют обязательно, чтобы она вписалась в кухонный гарнитур и не портила дизайн.

Как безопасно установить оборудование, указано в прилагаемой инструкции. Вытяжки в зависимости от способа очистки воздуха бывают двух типов: с прямым подключением к воздуховоду и рециркуляционные – когда воздух очищается в фильтрах и возвращается обратно в кухню. В зависимости от этого выбирают места крепления вытяжки — дюбели и крючки обычно идут в комплекте, а дополнительные  приспособления, трубы и гофры, покупают самостоятельно.

Зависимость ширины вытяжки от плиты

Ширина вытяжного прибора полностью зависит от ширины плиты. Если кухня смонтирована заранее и нет возможности изменить параметры плиты и вытяжки, следят за тем, чтобы показатели ширины плиты и вытяжки над ней были равны.

Если к монтажу только готовятся, вытяжку выбирают на 20 см шире, чем плита. Размещают ее посередине плиты, чтобы края прибора с обеих сторон выходили на 10 см за плиту. Это идеальное размещение для максимально эффективной работы прибора.

Применение вентиляционных труб для вытяжки на кухне

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

Эволюция и развитие воздуховодов для вытяжки на кухне

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Подключение вытяжного вентилятора

Приток свежего воздуха на кухню мы обеспечили. Теперь нужно организовать отток загрязненного, и для этого подключить в санузле и кухне вытяжные вентиляторы.

В туалете делать вытяжку удобнее всего при помощи выключателя с двумя клавишами, когда одна клавиша включает свет, а другая — вентилятор. Эту схему можно усложнить и подключить к вентилятору таймер, который можно запрограммировать на любое время. Такое подключение удобно и для туалета, и для ванной. Вентилятор будет включаться одновременно со светом и выключаться через определенное время. Еще удобнее, хотя и дороже, конструкция с датчиками движения и влажности. Тогда вся система будет работать автоматически. Установка датчика движения будет удобна в туалете, тогда вентилятор будет срабатывать от сигнала датчика, и выключаться после заданного промежутка времени. Датчик влажности подойдет для ванной, тогда вентилятор будет работать, пока влажность не понизится до нужного значения. С таким датчиком можно забыть о появлении плесени и о долго сохнущем белье в ванной.

Понятие и особенности

Работа вентиляционной системы заключается в переработке воздуха, замене его свежим. Особую роль в эффективности при этом играет подбор материала, из которого произведена труба. Выбор во многом зависит от условий эксплуатации системы. В настоящее время конкуренцию привычным оцинкованным составляют пластиковые трубы.

Такие конструкции, в основном устанавливаемые на кухне при монтаже вытяжки, способны побороть запахи, водяные пара и жировые включения. Устройства часто прячутся над шкафчиками, просты в сборке и обслуживании, являются базовым элементом в переработке воздуха. Оборудование отличается высокой производительностью и доступной ценой, а легкость материала обеспечивает удобную установку.

Большие

К ним относятся модели шириной от 70 см. Мощные и в тоже время тихие двигатели обеспечивают потрясающую работоспособность широких вытяжных поверхностей. Подходят для помещений с большой площадью. Эффективно очищают воздух от продуктов горения, паров и сопутствующих готовке запахов. Имеют до двух режимов работы, сменные фильтры, несколько скоростей и набор дополнительных функций, например, автоматическое отключение или сенсоры запахов.

Производительность такого устройства увеличивается прямо пропорционально его ширине, однако энергопотребление и экономичность остаются почти на том же уровне. Также шум при работе не превышает 50 Дб, что делает вытяжку тихой и почти незаметной.

Прибор 90 см в ширину подразумевает большие пространства, поэтому вытяжки такого типа отличаются, в первую очередь, разнообразием форм (трапецевидные, вытянутые, округлые) и стилей (модерн, минимализм, хайтек и другие).

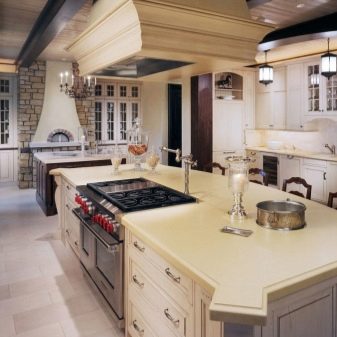

Распространенной является модель островной вытяжки, которая может выполнять функции домашнего воздухоочистителя, а также его размеры позволяют использование в пищевом производстве, например, в кухне ресторана или кафе. Они необходимы в кухонной зоне, где плита расположена по центру или не примыкает ни к одной стене. Монтируется островная вытяжка прямо к потолку, а во всём остальном схожа со стандартными моделями: прекрасно очищает воздух, обладает высокой мощностью, полезными функциями, удобным управлением и освещением; поглощает газы, испарения и запахи.

Вытяжные панели 120 и 150 см – это профессиональная элитная техника, предназначенная для кухонь, на которых очень любят готовить. Объединяет в себе достоинства всех предыдущих моделей, но отличается от них габаритами и большей ценой соответственно.

7фотографий

Виды и отличия воздуховодов для вытяжек

Воздуховод для вытяжки условно можно разделить по следующим характеристикам:

1. По материалу, из которого изготовлен канал: пластик или металл.
2. По форме: круглый или прямоугольный.
3. По жесткости: гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

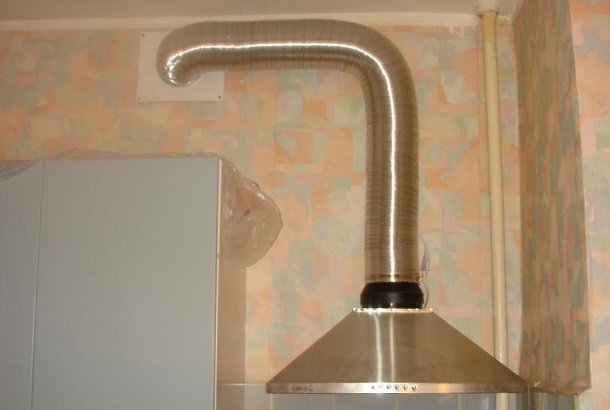

Гофрированный воздуховод в интерьере кухни

1. Диаметр 100 мм: около 90 рублей за метр.
2. Диаметр 120 мм: около 120-130 рублей за метр.
3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

• гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
• возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
• простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

• сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
• более быстрое загрязнение (чем у ПВХ-изделий);
• некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

• бесшумность (гладкая ровная поверхность не способствует возникновению шума);
• простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
• эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

• более сложный монтаж;
• выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
• невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
2. Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких моментах:

1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
2. Удобство монтажа. В этом плане явно проще взять гофру.
3. Цена воздуховода. Гофра обойдется чуть дешевле.

Проектирование и расчет

Установку вентиляционной системы необходимо начинать с проектирования. На данном этапе следует рассчитать производительность всех элементов, иначе можно столкнуться с проблемой недостаточной циркуляции воздуха или сильного шума во время работы.

Расчет внутреннего и наружного климата производится согласно нормативным актам. Нужно определить необходимый теплообмен и потребляемый объем воздуха на одного человека за час. Уже на основании этих данных подбирается тип вентиляции: общеобменный или местный, приточно-вытяжной или вытяжной, естественный, механический или смешанная.

Расчет распределения воздуха осуществляется разными способами: вытеснение или смешивание, подача и удаление воздуха снизу-сверху, виды струй приточного воздуха, проектировка числа и типов воздухораспределителей. Правильный расчет на этапе проектирования позволит избежать быстрого разрушения компонентов и дорогостоящего ремонта. В основном на кухне принято устанавливать приточно-вытяжные вентиляционные системы. Один элемент втягивает отработанный воздух, вторая часть отвечает за поступление свежего.

При проектировании следует составить графическую схему и указать такие основные параметры, как:

• длина труб для разводки воздушных каналов;
• количество воздуховодов, их локализация;
• размещение воздухозаборов, решеток и другого оборудования;
• описание использованных материалов.
