Для чего нужен дренаж
Осушение прилегающего к фундаменту участка поможет устранить или уменьшить негативное влияние грунтовых вод, паводков, сезонных осадков.
В результате морозного пучения зимой происходят подвижки грунта и выталкивание частей фундамента на поверхность. Этому способствует промерзание насыщенного влагой верхнего слоя земли. Своевременный отвод влаги с помощью дренажной системы устраняет основную причину — избыточное увлажнение прилегающей к конструкции почвы.
Грунт насыщается водой в дождливую осень и при таянии снега даже при низком УГВ. Самая качественная гидроизоляция фундамента не защищает на 100% конструкцию от увлажнения. Стены подвалов и цокольных этажей покрываются пятнами грибка и плесени. В зимние морозы превратившаяся в лед влага увеличивается в объеме, разрывая поры бетона. Появляются трещины, которые распространяются с каждым циклом замерзания-оттаивания.

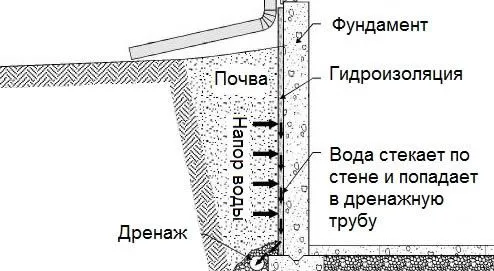

Схема прифундаментного дренажаИсточник gydromax.ru
Отсутствие дренажа негативно сказывается на несущей способности грунтов. Затяжные дожди и паводковые воды размывают плотные слои почвы, делают их рыхлыми, неустойчивыми. Это приводит к деформациям фундамента, грозит разрушением всего дома.
Особенно опасно переувлажнение глинистых, суглинистых, торфяных и илистых почв, сапропелей. На таких грунтах при любом УГВ рекомендуется в обязательном порядке устраивать дренаж вокруг фундамента. Это поможет избежать отсыревания стен подвалов, промерзания конструкций, морозного пучения, продлит срок службы основания.
Как сделать дренаж вокруг дома при высоком уровне заболоченности
Для сильно заболоченной почвы дренажа описанного выше будет недостаточно. Чтобы отделить излишки влаги, по внешнему краю канавы предварительно обустраивают гидроизоляцию. Наиболее простой вариант сделать такой искусственный водораздел — это застелить наружную стенку канавы водонепроницаемой мембраной или несколькими слоями рубероида. Глубина канавы в этом случае должна превышать уровень залегания водоупорного глинистого горизонта или быть ниже подошвы фундамента.
Для полной защиты дренаж должен замыкать периметр вокруг фундамента. Место слива оборудуется в месте наибольшего залегания труб. Как уже упоминалось, накопительная емкость может служить для сбора, как грунтовых вод, так и атмосферных осадков. При этом недопустимо совместное использование труб дренажа и водостока, а место сброса грунтовой воды должно располагаться ниже места подключения дождевого водостока.
Как создается проект дренажной системы
Проект дренажной системы желательно разрабатывать на этапе застройки участка, поскольку поверхностные и подземные воды могут оказывать разрушительное действие, как на зеленые насаждения на территории участка, так и на сооружения. Такой подход позволит эффективно и комплексно решить проблему подтоплений, избежать лишних финансовых и трудовых затрат. Но сотрудники нашей компании могут осуществить дренаж и после застройки. Просто это займет больше времени, и, соответственно, будет стоить несколько дороже.
Проектирование дренажных систем в нашей компании регламентируется соответствующими нормативными документами – СНиП 2.06.15-85 и 2.04.03-85 и базируется на современных разработках таких организаций, как Моспроект, НИИ Мосстрой и др. в сфере дренажей из полиэтиленовых труб с фильтрующей оболочкой.
Информация, которая нужна для работы над проектом дренажа:
- План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
- Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
- Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
- Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
- Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
- План коммуникаций на территории (существующих и планируемых).
Особенности обустройства дренажа на участках с уклоном
Специалисты компании «Мос-дренаж» считают, что на участках с уклоном не более 8° дренаж обустраивается так же, как и на территориях с обычным рельефом. Если уклон больше 8°, обустройство выполняют с учетом особых требований.
Для наклонных участков характерно неоднородное строение грунта. Если в одной части территории грунтовые воды залегают глубоко, то в другой они могут подходить близко к поверхности. При этом выполняют геологические изыскания. Они дают информацию о строении почв и расположении водоносного слоя. Эти данные необходимы при проектировании дренажа.
Назначение дренажной системы на участке с уклоном — эффективное осушение территории. Для этого необходимо решить следующие задачи:
понижение уровня грунтовых вод на всей территории до требуемого значения (ниже глубины промерзания, заглубления фундаментного основания и корневых систем растений на участке);
безопасный сбор и отвод поверхностной влаги во время дождей и таяния снегов
Важно, чтобы вода не стекала по всему участку, вымывая почву. Вместо этого ее направляют в ливневую канализацию, организуя сток по желобам и стокам;
отвод воды от нижней точки участка. Чтобы влага не накапливалась в нижней части территории, ее собирают в коллекторный колодец, отводят в ближайший водоприемник
Другой вариант — обустройство искусственного водоема для сбора влаги либо сбор воды для ее использования при поливе.
Чтобы влага не накапливалась в нижней части территории, ее собирают в коллекторный колодец, отводят в ближайший водоприемник. Другой вариант — обустройство искусственного водоема для сбора влаги либо сбор воды для ее использования при поливе.
Для решения перечисленных задач выполняются комплексные работы: с использованием заглубленного открытого или закрытого дренажа, ливневой канализации, локальных сооружений для сбора воды. Конкретные решения подбирают индивидуально: по характеристикам участка, уровню увлажненности почв, требованиям к дренированию территории, предполагаемой цене работ по обустройству дренажной системы.
Устройство дренажной системы вокруг дома
Чтобы обустроить дренажную систему, нужно последовательно выполнить следующие работы:
- По периметру строения копается траншея, глубина которой превышает глубину фундамента.
- Строится гидроупор — послойно укладывается глина и щебень, каждый слой тщательно утрамбовывается.
- Создаётся уклон — насыпается подушка из мелкого щебня и песка.
- Затем в канаву укладывается геотекстиль; материал нужно взять с запасом для оборачивания всего дренажного слоя после укладки.
- Далее укладываются и стыкуются дренажные трубы, которые затем выводятся в дренажные колодцы.
- Трубы засыпают щебнем и всё оборачивают оставшимся геотекстилем. Весь этот «рулет» обвязывается капроновой верёвкой.
- Сверху дренажную систему присыпают речным песком крупной фракции для фильтрации грунтовых вод.
Первоначальные этапы работ рекомендуется выполнять поэтапно, отдельно вдоль каждой стены. Такой подход предоставит возможность выявить слабые места в гидроизоляции фундамента и своевременно её восстановить.
Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.
- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
- На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой - Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.
Как правильно сделать?
Правильно устроить дренажную систему своими руками совершенно несложно. Начать лучше всего с проведения подготовительных работ. Для этого сначала изучается местность, определяется состав почвы, оценивается уровень грунтовых вод. После этого проводятся работы по подготовке фундамента строения. Для этого по периметру основания копаются траншеи. Затем из них удаляется грязь, а также слои тепло- и гидроизоляции.
Очищенный фундамент подлежит обязательной просушке. Сам по себе фундамент просохнет за 5-7 дней, а при хорошей теплой погоде может и быстрее. Также для просушки можно применять механические средства вроде тепловой пушки. Такие средства позволяют ускорить процесс до одних суток.
Для ленточного фундамента
Чтобы правильно обустроить дренаж для ленточного фундамента, необходимо придерживаться ряда правил. Тогда монтаж дренажной системы не составит труда, а результат будет потрясающим.
- Начинать необходимо с копки траншеи по периметру строения. Глубина траншеи должна быть больше, чем глубина, на которой залегает фундамент. На дно данной траншеи обязательно ложится так называемая дренажная подушка высотой 30 сантиметров. Состоять подушка должна на 15 сантиметров из речного песка крупной фракции и на 15 сантиметров из мелкозернистого гравия. Ее необходимо утрамбовать и хорошо пролить водой.
- Укладывается непосредственно система трубопроводов. Дренажные трубы необходимо покрыть слоем гидроизоляции, например, битумом или полиэтиленом. Чтобы накопленной влаге было куда стекать, устанавливается колодец с водоотведением за границы участка.
Для монолитного основания
Изготовление дренажной системы для монолитного основания является делом более сложным. Основная особенность заключается в том, что дренажная система прокладывается еще до возведения фундамента. Это позволяет защитить основание строения в случае, если грунт сместится. Особый упор необходимо делать на качество строительных работ дренажа. Ведь это влияет на то, насколько прочным и долговечным будет здание в целом. Сперва необходимо подготовить специальный котлован, в который будет устанавливаться дренажная система. Глубина котлована рассчитывается исходя из расположения и высоты фундамента.
На дно фундамента засыпается слой кирпичного боя, а затем слой песка и мелкого щебня. После этого вся подушка тщательно утрамбовывается. Дренажные трубы необходимо укрепить, используя специальные перекрытия. Для уплотнения поверхности труб используется геотекстиль. Чтобы происходило накопление и удаление воды, необходимо вырыть колодец, из которого труба будет выходить за пределы участка.
Также смотрите в видео, как правильно сделать дренаж вокруг дома своими руками:
Продление срока службы дренажа
Дренажная система засыпного типа способна эффективно функционировать 5-7 лет, когда как глубинная и открытая осушительные конструкции с качественными трубами позволяют забыть о проблеме переувлажнения на 50 лет. Но это возможно при условии периодического обслуживания сети.
Выделяют 4 правила по уходу за системой.
- На участке, где расположены трубы, не должна проезжать крупногабаритная техника – дорогу для нее следует прокладывать отдельно.
- Регулярное рыхление земли улучшит ее водопроницаемость, что обеспечит хорошую работу системы.
- Раз в 2-3 года следует производить промывку труб под сильным напором воды, очищая их от частиц глины, ржавчины.
- Земляные работы по монтажу следует проводить на влажной земле.
Выполняя простые советы, можно продлить срок службы оборудования и избежать ремонта.
Виды дренажа
Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

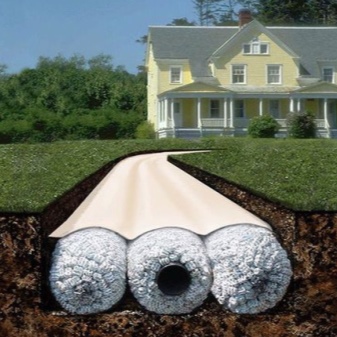

Мягкий дренаж -без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома
По способу установки
По способу установки дренажная система может быть:
Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,
- Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
-
Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.
По типу реализации
Есть несколько типов (схем) устройства дренажа на участке:
- Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
-
Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
- Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
-
Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.
Как продлить срок службы
Чтобы дренажная система не прекратила выполнять свои функции раньше времени, эксплуатировать ее, конечно же, нужно правильно. Между фундаментом дома и приемным колодцем над дренажной трубой, к примеру, не должно проезжать никакой техники. Разумеется, нельзя устанавливать в этом месте и какие-либо тяжелые конструкции. Лучше всего будет разбить в этом месте клумбу или газон.
Сами дренажные трубы под домом минимум один раз в 2-3 года следует промывать под большим напором воды. Если эти правилом пренебречь, система в последующем быстро забьется. Прочистить же образовавшийся в такой сети засор, конечно же, будет достаточно сложно.
Оценить:
Конструкция сети
При обустройстве дренажной системы этой разновидности под зданием предусматривается воздушный зазор, изготавливаться который может по разным технологиям. Элементами же конструкции сетей этого типа, помимо труб и колодцев, являются:
- гидроизоляционный слой;
- гравиевый слой.
В том случае, если на выбранном под строительство дома участке ожидается большой приток воды, пластовый дренаж под фундаментной плитой может оборудоваться в два слоя. При этом нижняя его часть изготавливается из песка, а верхняя — из щебня и гравия. Такие сети, конечно же, обходятся владельцем домов дороже обычных. Но их использование при строительстве здания на влажном грунте позволяет значительно продлить срок службы фундамента.
Под зданиями толщина такого дренажа обычно составляет не менее 300 мм. При возведении больших домов расчет толщины отводящего слоя этого типа может производиться отдельно, с привлечением специалистов.
Типы осушительных систем
- Открытая;
- Закрытая;
- Засыпная.
Открытая дренажная система представляет собой искусственные водоемы, доступные в любое время. Чаще всего их организовывают по периметру всего участка, но в определенных местностях, где позволяет уклон земли, их выкапывают в самой низкой точке пая. В таком случае вся «лишняя» воды выводится в стоки. Особенно такая система удобная во время оттепелей или прочих атмосферных осадков. Главным достоинством является простота устройства, к недостаткам можно отнести загрязнение стоков.
Фото: оформление дренажа
Закрытая система представляет собой сеть специальных дренажных труб. Дренажные коммуникации соединяются со сточными колодцами, в которые стекает вода с поверхности земли. На участке располагается несколько таких колодцев, в самых низких точках. Из них вода выводится при помощи трубопровода с периметра Вашей земли.

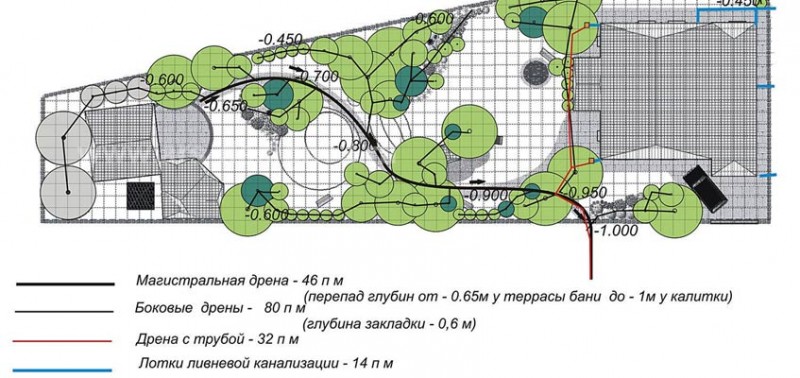

Схема: дренаж участка
Засыпной дренаж сочетает в себе элементы открытого и закрытого. В определенных местах на участке выкапываются траншеи, которые укрепляются камнями и щебнем. Для этого используются строительные материалы со спадающим размером фракций: на нижних уровнях располагаются камни с большим размером, чем ближе к поверхности – тем фракция меньше. Поверх дренажных траншей насыпается грунт. Такую осушительную систему хозяева часто украшают при помощи водолюбивых растений или прочих декоративных ландшафтных элементов. Последний вариант не рекомендуется использовать на болотистых почвах, т. к. он очень быстро заливается водой.
Информация о сайте и о дренаже
Когда необходим дренаж.
На большинстве участков в средней полосе России, где мы осуществляли свои работы периодически наблюдается переизбыток воды в почве. Это связано со структурой осадков, климатом и особенностей почвы, а также рельефом. Коэффициент увлажнения для этого региона больше единицы, что означает, что в виде осадков в почву воды поступает больше, чем из ней испаряется. Поэтому можно сказать, что почти 70% участков Подмосковья нуждаются в гидротехнических мероприятиях. Не всегда это обязательно дренаж, но дренаж наиболее распространённый и экономный способ убрать излишек воды. К тому же в местах массовой застройки часто водный баланс нарушается человеком. Что приводит к подтопляемости до этого вполне сухих участков, опять это проблемы поможет решать дренаж.
Расчет дренажа
Перед началом работ по осушению рассчитывают глубину заложения, уклон дрен, количество колодцев, уточняют места их размещения. Это поможет избежать ошибок, при которых работа дренажной системы становится малоэффективной или приводит к обратному результату.
Поверхностный дренаж закладывают на небольшую глубину. Уклон желобов не должен быть менее 2 см на 100 см длины в глинистых, 3 см — в песчаных грунтах. Располагают их в местах, где вода стекает по твердым поверхностям — дорожкам, площадкам и рядом с водосточными трубами. Не рекомендуется совмещать с глубинным водоотведением, так как в случае аварийной ситуации объем удаляемой жидкости может превысить во много раз возможности системы.
Схема устройства дренажа фундаментаИсточник bankfs.ru
При расчете подземного дренажа фундамента дома учитывают две величины:
- Глубину промерзания почвы. Укладывать дрены нужно ниже точки, где вода в грунте превращается в лед. Замерзшая в полости трубы влага непроницаема, может разорвать стенки водовода. Показатель определяют согласно региону по СНиП «Строительная климатология», СП 131.13330.2012 или по таблице в Интернете с учетом типа грунта. Например, в Москве нулевая точка в суглинке находится на глубине 120 см. К величине нужно добавить высоту гравийной подушки 20-40 см, т.е. 120+40=160 см.
- Глубину подошвы фундамента. Дренаж размещают ниже на 30-50 см. Если основание, например, мелкозаглубленная плита, заложено выше уровня промерзания почвы, то трубу нужно уложить согласно первой расчетной величины, т.е. на глубине не менее 160 см.
После исследования рельефа участка проектируют расположение дрен, смотровых колодцев, приемников воды, соединительных узлов (СНиП 2.06.15-85, 2.04.03-85), зарисовывают схему дренажа фундамента. Учитывают возможность слива воды в канализацию, овраг или откачку насосом в ассенизаторскую машину.
Дренажные колодцы размещают на поворотах и не далее 20 м от них, водосборные — в нижних точках участка. Уклон — 2 см на 100 см водопроводов. Диаметр труб — 110-160 мм. Рассчитывают общую длину дрен, количество соединительных элементов, расход геотекстиля, объем отсыпки для подушки.
Когда не обойтись без водоотвода?
Дренажная система необходима на многих участках, но на некоторых без нее никак нельзя обойтись.
- В дренаже особенно нуждаются участки, которые располагаются достаточно низко. В таких местах проблема скопления чрезмерного количества влаги является постоянной.
- Не обойтись без дренажа на глинистых почвах, на которых уровень воды понижается слишком медленно. Суглинистые почвы также лучше не оставлять без внимания и дренажных систем.
- Такие системы необходимы, если в местности наблюдается постоянно большое количество осадков.
- На участках, где грунтовые воды находятся на достаточно высоком уровне, также лучше всего воспользоваться дренажом.
- Причиной для организации дренажной системы также может стать большое количество водонепроницаемых покрытий на участке, например, дорожки из бетона, заасфальтированный двор и так далее.
- Дренаж обязателен и в том случае, если на участке есть рядом стоящие здания с заглубленным фундаментом. Ведь в подобном случае вода будет собираться на поверхности, так как нигде не сможет найти себе выход. В итоге возрастает вероятность подтопления.
- Даже в том случае, если явные предпосылки для обустройства дренажа отсутствуют, следует узнать особенности климата и рельефа местности. Если есть малейшие опасения, что после быстрого таяния снега или частых дождей уровень грунтовых вод может возрасти, лучше перестраховаться и установить дренажную систему. Это позволит сэкономить не только деньги на ремонт дома, но еще и нервы.
Проектирование системы отвода грунтовой воды
Разумеется, дренажная система состоит не только из труб и лотков. Для наблюдения за состоянием системы нужны смотровые колодцы, а также следует устроить дренажный колодец, в который будет отводиться эта избыточная влага. По этой причине канавам, в которые укладывают трубы, придают небольшой уклон по направлению к этому колодцу.
Перед началом работ по устройству дренажной системы следует составить проект, чтобы рассчитать количество необходимых материалов и избежать ошибок (+)
Имеет смысл рассмотреть порядок монтажа закрытой дренажной системы, поскольку она является наиболее сложной в исполнении. Открытый и засыпной вариант можно устроить на основании таких же принципов.
Трубы закрытой системы укладывают по периметру здания на расстоянии 0,7-1,0 м от него. По аналогии формируют канавки для открытой и засыпной дренажной схемы.
На каждом углу, где выполняется поворот траншеи, должны быть установлены смотровые колодцы. Заранее необходимо определить место расположения коллекторного колодца, в который будет осуществляться сброс отведенной воды.
Если предполагается сбор воды за пределы участка, то устраивают дренажный колодец. От него прокладывают еще одну трубу, которая обычно выходит к придорожной канаве. Можно выполнить отвод и к местному водоему, если таковой имеется в непосредственной близости от дома.
Трубы в смотровом колодце укладывают таким образом, чтобы между ними был разрыв. Это позволит без труда осматривать и обслуживать систему
Глубина траншеи под закрытый дренаж зависит от размеров фундамента. Трубы следует уложить на 50 см глубже, чем фундаментные плиты. При этом уклон коммуникаций должен составлять 0,7-1%.
Не стоит укладывать трубы с большим уклоном, поскольку это может вызвать засоры. Малый уклон также не рекомендуется, поскольку это негативно отразится на процессе отведения влаги.
Траншею для закрытой дренажной системы делают на полметра глубже, чем расположены плиты фундамента, при этом соблюдают уклон в 1%
Ширина траншеи должна быть больше диаметра дренажной трубы на 20 см: по 10 см просвета с каждой стороны. Расположение дренажной системы следует схематически отразить на бумаге, обозначив все ее элементы. Это позволит просчитать длину коммуникаций, а также количество дополнительных элементов, необходимых для правильного монтажа системы.
Создание поверхностного дренажа
Самый простой способ создать систему водоотведения – подготовить поверхностный дренаж. Для этого на территории участка роятся неглубокие траншеи – до 70 см. По этим траншеям вода должна поступать в трубопровод, по которому дальше пойдет в коллекторный колодец. Сама система вывода воды без труб представляет собой желоб в виде сочлененных лотков. Нижний слой для лотков подготавливается таким же образом, как и для труб:
- траншея засыпается песком, который затем утрамбовывается;
- слой покрывается геотекстилем;
- текстиль засыпается гравием: от крупных кусков до мелких для утрамбовки.
На подготовленную структуру помещаются локти под наклоном в сторону коллектора. Поверхностный дренаж – открытая система, которая сильнее подвержена загрязнению. Для исключения засорения всей дренажной системы используются дополнительные установки: пескоулавливатели, решетки. Желоба остаются открытыми или сверху покрываются сточной решеткой. После завершения работ по установке лотков вокруг укладывается верхний грунтовый слой.
На этом завершаю пошаговую инструкцию на тему, как сделать дренаж на участке своими руками.
Что такое СНиП?
СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.
Проект дренажа по СНиП
Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:
- Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
- СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
- Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.
Альтернативные схемы глубинного дренажа
На небольших участках с грунтами, которые имеют хорошую водопроницаемость, а уровень верховодки или грунтовых вод низкий, устраивать дорогую глубинную систему с дренажными трубами нецелесообразно. С другой стороны поверхностная система «отбирает» часть полезной площади. В этих случаях прибегают к схеме «мягкого дренажа», когда дренирующий канал под землей формируют без помощи труб — из гравия и геотекстиля. Такая система похожа на засыпной поверхностный дренаж, сверху которого уложен слой плодородной почвы.
Про один из вариантов «мягкой» системы дренажа смотрите в видеоролике
Схема мягкого дренажа выглядит так:
- Роют траншеи и дренажный колодец.
- Формируют уклон траншей в сторону колодца.
- Трамбуют дно.
- Насыпают слой песка.
- Укладывают рулонный геотекстиль с выходом краев за стенки канавы. Ширина полотна должна быть достаточной, чтобы завернуть края внахлест вокруг засыпки щебня.
- Насыпают слой щебня. Заворачивают его в текстиль. Скрепляют края полотна.
- Насыпают слой песка. Укладывают грунт или верхнее покрытие дорожек.
Достоинство схемы мягкого дренажа — относительно невысокая цена услуги. Она приблизительно такая же, как у поверхностного дренажа засыпного типа. И хотя здесь применяют геотекстиль, это компенсируется меньшим объемом используемого щебня.
Наглядно про дренажные системы смотрите в следующем видео:
https://youtube.com/watch?v=DloSGrkFtYA
Заключение
По сложности устройства глубинный дренаж аналогичен внешней части автономной канализации с септиком и фильтрующим колодцем. Здесь нет таких высоких требований к герметичности системы, но общие принципы похожи. Трудность изготовления своими руками заключается в большом объеме земляных работ и необходимости привлечения подъемной техники для монтажа общего колодца. Кроме того, чтобы правильно разработать схему, надо учитывать геологические особенности участка, статистические данные об объемах осадков, предполагаемую нагрузку. Поэтому лучше, если проектированием и монтажом системы будут заниматься профессионалы.
Устройство пристенного дренажа фундамента вокруг дома
Прежде чем приступить к установке околодомовой дренажной системы необходимо определиться с ее типом, зависящим от нескольких параметров:
- разновидности грунта;
- наличия у здания цокольного этажа или подвала;
- происхождения воды, которую нужно отводить.
Пристенный подземный вариант применяют при наличии цоколя, высоком УГВ и суглинистых и глинистых почвах. Если необходимо защитить основание дома только от осадков, то достаточно будет поверхностной системы.
Для защиты дома, расположенного на песчаных или супесчаных обводненных почвах и не имеющего подвала, применяют кольцевой (траншейный) дренаж.
Определившись с типом дренажа, можно приступить к составлению схемы, проектированию системы и планированию всех работ. Этот этап позволяет свести все возможные недочеты, которые потом исправлять накладно.
Для плана нужно определиться с самой низкой точкой на участке для установки дренажного колодца, который с общим кольцом системы будет соединять труба.
Схему лучше начертить на миллиметровой бумаге или в специальной программе. На чертеже должны быть показаны:
- дом, а также прилегающие к нему строения;
- деревья и кустарники;
- места прохождения дрен в зависимости от выбранного типа дренажа;
- ревизионные и дренажный колодцы.
Смотровые емкости устанавливают на месте поворота трубы, например, в углах дома, или каждые 30 м для прямого участка трубы.
На плане следует также записать глубину укладки труб. Этот показатель зависит не только от нижней плиты фундамента и высоты пола, но и от уровня промерзания почв. Трубы должны проходить глубже точки нулевых зимних температур грунта
Важно написать диаметр дрен, влияющий на ширину траншеи, и необходимый уклон
Проектирование лучше доверить специалистам. А вот закупку необходимого материала и монтаж дренажной системы на основании грамотного плана можно осуществить самостоятельно.
Условия для проведения
Чтобы водоотведение было эффективным и дало полноценный результат, а не просто поглотило средства и силы, нужно собрать определенную информацию:
- каков точно почвенный слой, каковы его характеристики;
- чем выделяется рельеф местности;
- сколько выпадает осадков за год;
- каково их распределение по сезонам и вероятные пики;
- как высоко стоят почвенные воды;
- хорош ли естественный отвод жидкости при сильном дожде или во время половодья.
Осушать землю нужно, если грунтовая вода расположена в 50 см от поверхности или ближе. А также прибегать к мелиоративным мероприятиям придется, если хотя бы изредка происходит локальное затопление.
Полезны они еще в таких случаях:
- когда подтверждено заболачивание почвы;
- когда требуется отводить осадки и подземную воду от цокольных элементов и нижних этажей, фундаментов;
- когда вблизи находятся сооружения, фундамент которых уходит глубоко;
- когда планирует создать искусственные водоемы.
