Дренаж вокруг дома за 5 шагов: пошаговая инструкция
Содержание:
- Виды дренажных систем вокруг фундаментного основания
- Что такое дренаж и для чего он нужен
- Обустройство глубинного дренажа
- Виды дренажа
- Устройство дренажа вокруг дома
- Устройство дренажа
- Ливнёвка как дополнение
- Виды систем дренажа
- Для чего необходим дренаж вокруг дома
- Инструменты и материалы
- Главные разновидности дренажной конструкции
- Типичные разновидности дренажа
- Правила и нюансы создания конструкции
- Назначение и виды систем
- В каких случаях необходимо дренирование участка
- Технология устройства поверхностного дренажа вокруг частного дома
Виды дренажных систем вокруг фундаментного основания
Существует два типа дренажей создаваемых вокруг дома:
- пристенный дренаж;
- траншейный или кольцевой дренаж.
Пристенная система дренирования по периметру фундаментного основания строения сооружается при наличии в доме цокольных или подвальных помещений. Лучше всего начинать прокладку такой дренажной системе в процессе строительства фундаментного основания, на этапе когда начальный котлован является еще не засыпанным. При более позднем прокладывании дренажа требуются дополнительные затраты финансовых средств и труда.
Если конфигурация дома является прямоугольной, прифундаментная система дренирования создается вокруг его фундамента. По углам строения дрены подводят к смотровым спецколодцам. В самом глубоком месте обустраивается спецколодец для откачки поступающей воды, задачей которого является отведение скапливающейся воды за пределы земельного участка. При обустройстве пристенной системы дренирования, на расстоянии 0,5-1,0 м от стены создается глиняный замок, который призван обеспечивать допзащиту дома от грунтовых вод.
Траншейная или кольцевая система дренирования отличается от пристенной тем, что ее закладка осуществляется на расстоянии 1,5 -3,0 метра от основания дома. Этот тип защиты дома от грунтовых вод прекрасно подходит при проведении строительства дома на глинистых и суглинистых почвах, помимо этого, этот тип защиты идеально подходит для зданий, которые не имеют подвалов, цоколей и подпольных техпомещений. Между обустроенным дренажом и фундаментным основанием укладывается и утрамбовывается слой глины. Цель этого глиняного слоя — защита основания строения от возникновения затоплений.
Любой из типов защитных систем закладывается ниже самой низкой точки фундаментного основания как минимум на 0,5 м, что позволяет обеспечить строение эффективной защитой от грунтовых вод, уровень которых способен колебаться в широких приделах. Колебание уровня способны вызвать обильные дождевые осадки или быстрое таяние снегов в весенний период.
Что такое дренаж и для чего он нужен
Строители определяют дренажную систему как специализированный открытый трубопровод или комплекс взаимосвязанных канав. Нужна такая система для отведения грунтовых вод от земельного участка и зданий, которые на нём размещены.
Устраивают дренажные системы не только вокруг дома. Также они используются при обустройстве спортивной или детской площадки, при мощении территории. Здесь дренаж применяется для того, чтобы уложенное покрытие не деформировалось. При обустройстве газонов тоже используется подобная система, которая не даёт образоваться лужам на поверхности.
При проектировании сооружений в документацию обязательно вносят оборудование дренажной системы в случаях, если почва, на которой планируется застройка, глинистая или суглинистая. А также когда полы подвала или подпола:
- находятся в зоне капиллярной влажности;
- находятся на уровне до полуметра от подземных вод;
- размещены на неглубоко заземлённом фундаменте (до 130 мм).
Обустройство глубинного дренажа
Основным элементом подземного дренажа является дренажная перфорированная труба, собирающая воду из грунта и транспортирующая ее за счет наклона. Чем больше наклон — тем эффективнее работает дренаж дома своими руками смонтированный, и тем больше воды отводится из грунта. Но сильный наклон приводит к резкому увеличению объема работ, особенно при большой протяженности системы для отвода воды.
С другой стороны, малый наклон труб замедляет движение воды и приводит к постепенному заиливанию внутренних каналов. Допустимым считается уклон не менее 1 см на каждый погонный метр трубы. Угол уклона должен оставаться постоянным на всем протяжении дренажа. Иначе на местах переломов начнет накапливаться осадок, что постепенно приведет к закупорке труб. Этот угол во время обустройства дренажа следует обязательно контролировать при помощи метрового пузырькового уровня и сантиметровой подкладки.

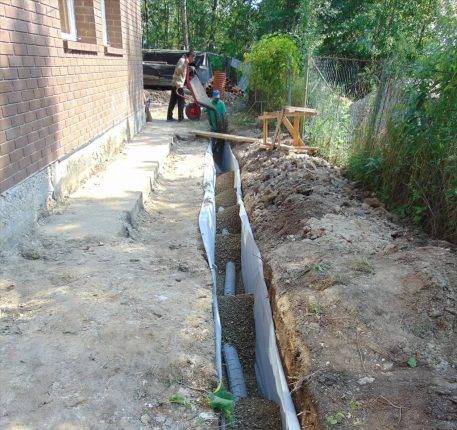

Дренажная канава копается по периметру фундамента не ближе 50 см от него. Если отмостка дома шире полуметра — канаву копаем по ее краю. Минимальная ширина канавы также составляет 50 см. Ближайшая к фундаменту стенка делается вертикальной. Противоположный склон канавы — с небольшим наклоном. Дальнейшие действия зависят от типа почвы и уровня заболоченности почвы.
Виды дренажа
В зависимости от типа грунта и конфигурации здания для отвода воды от фундамента выполняют пристенный или кольцевой дренаж.
У пристенного и кольцевого дренажа отличаются только схемы исполнения, задача у них одна — защита фундамента от избытка влаги
Пристенный дренаж
Вода камень точит, а фундамент — и подавно. Глинистые почвы и суглинки почти не пропускают воду. Для принудительного отвода воды от дома используют пристенный дренаж. Устройство дренажной системы следует проводить параллельно с возведением фундамента. Если начать делать дренаж после завершения строительства дома, могут просесть стены и появиться трещины.
Трубы пристенного дренажа следует укладывать глубже основания фундамента
Для расчёта пристенного дренажа нужно определить длину и уклон траншей. Уклон должен быть не менее 1% от длины дренажной канавы. Например, при общей длине дренажного канала в 35 метров разница между самой высокой и самой низкой его точками должна составлять минимум 35 см. Дренажная система обычно закладывается на расстоянии от 50 см до одного метра до фундамента.
Кольцевой дренаж
При строительстве на песчаных почвах, хорошо пропускающих воду, в прокладке пристенного дренажа нет необходимости, поэтому используется кольцевой (глубинный, траншейный) дренаж. Можно сделать глубинную систему для нескольких домов, стоящих рядом. Монтаж нужно проводить на расстоянии не меньше метра от фундамента, чтобы избежать проседания стен (при более близком расположении траншеи давление здания на песчаную почву грозит проседаниями). Трубы укладывают на 50 см ниже уровня фундамента (требования СНиП).
Чтобы избежать проседания фундамента, кольцевой дренаж выполняют на расстоянии не менее одного метра от дома
Пластовый дренаж
При сложных гидрогеологических условиях необходимо делать пластовый дренаж. Он используется, если имеется большой водоносный пласт, напорные грунтовые воды, или если другие дренажные системы не справляются с понижением уровня подземных вод. На начальном этапе строительства выкапывается котлован, превышающий габариты фундамента, и засыпается одним или двумя слоями дренажной смеси. Для большого здания при близких грунтовых водах стоит делать двухслойный дренаж из щебня толщиной 15–20 см и песка толщиной 10 см с отсыпанием по откосу котлована. Если существует опасность повышения подземных вод, можно проложить дренажную трубу под основанием здания. Однослойный дренаж делают из щебня или гравия толщиной не менее 30 см.
Другие дренажные системы эффективнее, но пластовый дренаж охватывает большую площадь и направляет водяные потоки к отводным трубам, увеличивая эффективность систем.
Пластовый дренаж делается при высоком уровне грунтовых вод на участке строительства
Устройство дренажа вокруг дома
В районах с преобладанием глинистых почв, вода очень медленно впитывается или стоит на месте. Даже если строители постарались надежно сделать гидроизоляцию фундамента, есть вероятность, что в каких-то местах плохо обработаны швы или слишком тонкий слой мастики. Кроме того, со временем гидроизоляция теряет свои свойства и приходит в негодность. Поэтому одной гидроизоляции для защиты фундамента будет недостаточно.
Принципы устройства
- Состав грунта (какие почвы преобладают – глинистые или песчаные);
- Ландшафт участка (есть ли уклон, низины или площадь относительно ровная);
- Уровень грунтовых вод и их колебания в течение года;
- Положение участка относительно водоемов, есть ли угроза весенних паводков;
- Среднее за год количество осадков, а также максимально возможный уровень осадков в конкретном районе;
- Плотность застройки участка, глубина соседних фундаментов;
- Наличие и площадь асфальтовых и бетонных покрытий, затрудняющих впитывание осадков в землю.
Только после оценки всех вышеперечисленных факторов можно сделать правильный выбор типа системы дренирования.
Составляющие элементы
Для правильного устройства дренажа нужно учесть все необходимые технические параметры, а также соблюсти правила монтажа:
Выкапывая канавы для труб, стоит пользоваться лазерным нивелиром, чтобы сделать нужный уклон. Степень уклона зависит от диаметра трубы – чем больше диаметр, тем меньше уклон:
Диаметр трубы, мм |
Уклон, см/м |
---|---|
40-50 | 3 |
85-100 | 2 |
150 |
0,8 |
- Использование геотекстиля необходимо для фильтрации воды от мелких примесей, которые могут замусорить отверстия труб или щебенку. Геотекстиль различается по плотности и пропускной способности – чем более плотный материал, тем ниже пропускная способность;
- При выборе труб чаще всего отдают предпочтение полимерным гофрированным трубам, однако возможно использование керамических, асбоцементных и пористых труб. Категорически не подходят стальные трубы, так как они подвержены коррозии;
- На трубы необходимо нанести перфорацию (это может быть как готовая труба с отверстиями, так и доработанная своими руками). При этом диаметр отверстия делают меньше размера используемого гравия;
- Для наблюдения за состоянием системы и ее очистки необходимо использовать смотровые колодца (из колец или уже готовые). Размещают их на расстоянии не более 12 м друг от друга. Сам колодец делают накопительным (с цельным дном – здесь потребуется дополнительное отведение воды) или поглощающим (дна нет – вода уходит в землю через щебенку).
Ценообразование
Стоимость системы дренирования в первую очередь зависит от ее метража. Тип системы также существенно влияет на стоимость – поверхностная система не требует больших затрат, в то время как глубинная закладка системы – более трудоемкий и финансово-затратный. При кольцевом дренаже может быть достигнута экономия за счет сокращения количества смотровых колодцев, в то время как в пристенном варианте потребуется несколько колодцев.
На цену окажет влияние и вид выбранных труб, а также марка геотекстиля.
Устройство дренажа
Каждый вид дренирования имеет свои особенности. Но в целом система выстраивается по схожим правилам.
В комплект для монтажа дренажного канала входят следующие составляющие:
- трубы;
- лотки;
- фильтры;
- тройники;
- решетки;
- соединительные муфты;
- колодцы;
- крестовины;
- геотекстиль и не только.
При обустройстве дренажной канавы делается такой угол наклона, чтобы вода шла самотеком. Но иногда приходится дополнительно устанавливать систему насосов (без нее не обойтись при проектировании пластовой сети).
Наиболее востребованные дренажные трубы и лотки изготовлены из пластика. Они имеют массу плюсов:
- простота монтажа и очищения;
- незначительный вес;
- удобство транспортировки;
- устойчивость к агрессивному воздействию окружающей среды и не только.
Если говорить в общих чертах, то любая дренажная система выглядит следующим образом – разветвленная система перфорированных труб и лотков, проложенных в траншеях и выводящих излишки влаги в естественные водоемы или специализированные колодцы.
Ливнёвка как дополнение
Ливневка или ливневая канализация будет нелишним дополнением к дренажной системе. Она позволяет выводить с участка воду, которая выпадает на него в виде осадков. По ливневке вода перемещается или к колодцу-водосборнику, или к коллекторному колодцу, из которого имеется вывод в сточную канаву или канализационную сеть. Для колодца-водосборника лучше всего выбрать самое удаленное место от здания. Также можно организовать отвод вод при помощи ливневки в ближайший водоем.
Ливневая канализация также еще называется поверхностным дренажом. Основное ее преимущество заключается в том, что она очень просто обустраивается на участке. Однако стоит учитывать, что ливневка может справиться исключительно с талой и дождевой водой.
Делится ливневка на три вида:
- Линейная позволяет отвести талые и дождевые воды не только от дома, но и со всего участка. Данный вид представляет собой каналы, которые вырываются в грунте и дренажный колодец. Зачастую каналы выполняются в виде прямых линий, которые для безопасности прикрываются решетками.
- Точечная позволяет отвести воду от отдельных источников, например, от поливочных кранов или водостоков на крыше. Для того чтобы в данную ливневку не попадал мусор, ее прикрывают решетками из металла. Организация линейного вида заключается в том, что от каждой точки проложены трубы, которые соединены с главной трубой, идущей в дренажный колодец.
- Комбинированная ливневка подразумевает использование одновременно линейного и точечного видов.
Виды систем дренажа
В зависимости от метода выполнения, дренажные системы разделяют на виды:
- Поверхностные, подразделяющиеся на:
- Линейные (выполняются в виде неглубоко выкопанных траншей, располагающихся по периметру здания). Такие дренажи могут быть как открытыми, так и закрытыми. Открытая система, имеющая вид неприкрытого сверху лотка по периметру защищаемой территории, помимо неприглядного внешнего вида представляет вдобавок угрозу получения травм при невнимательном перемещении по территории и не пользуется у землевладельцев популярностью. Закрытые системы более привлекательны с точки зрения безопасности и имеют более презентабельный вид;
- Точечные, которые располагаются непосредственно в местах скопления воды (под водосточными трубами или перед входом в дом) и соединены между собой трубами.
- Глубинные, которые состоят из целой сети закопанных перфорированных труб, собирающих и удаляющих с участка грунтовые воды.
Для чего необходим дренаж вокруг дома
Дренаж представляет собой систему связанных между собой гидротехнических приспособлений для отвода влаги из грунта возле основания сооружения. В большинстве случаев это набор соединенных с приемным колодцем труб.
Все они находятся под небольшим наклоном и имеют специальные отверстия для сбора влаги из прилегающих к ним слоям почвы. По мере просачивания и накопления вода стекает по ним в водосборный коллектор, находящийся в самой низкой точке водосборного участка.
Дренажная система вокруг дома избавляет от следующего ряда негативных факторов:
- Застоя воды в контактирующих с фундаментом слоях почвы.
- Пропитывания влагой материала основания и стен и их последующего разрушения.
- Просачивания сырости через трещины в подпольное помещение.
- Создания благоприятной среды для развития грибков, плесени и прочих вредоносных микроорганизмов.
Сезонные подтопления за счет таяния снега приводят к крайне неблагоприятным последствиям для фундамента – циклическому замораживанию и размораживанию его материала. В результате в его массе образуются микротрещины, которые в дальнейшем под действием этого же фактора только увеличиваются и неизбежно ведут к разрушению основания дома.
В каких случаях требуется установка дренажа
Установить дренаж вокруг фундамента дома можно на любой стадии строительства и даже когда он уже эксплуатируется много лет.
Его монтаж необходим особенно при наличии одного или нескольких следующих факторов:
- Участок расположен в местности с пониженной формой рельефа. В результате все сточные и грунтовые воды с возвышенностей будут постоянно насыщать грунт вблизи фундамента.
- Естественные свойства грунта, не позволяющие быстро впитываться воде. Почва с высоким содержанием глины и суглинка надолго задерживает влагу.
- Высокий среднемесячный показатель атмосферных осадков. Даже при хорошей способности пропускать воду, почва с основанием будет постоянно сырой.
- Неглубокое залегание грунтовых вод.
- Наличие рядом стоящих сооружений с низко заглубленным фундаментом. Для воды будет создаваться естественное препятствие, задерживающее ее и мешающее уходить ниже.
- Расположенные рядом с домом поверхности, не пропускающие воду – асфальтированные дорожки, бетонные площадки, мощенные плиткой участки.
Типы систем дренирования
Существуют три разновидности дренажных систем:
- Открытая. Формируется в виде открытой неглубокой траншеи с шириной основания и высотой стенки порядка 50 см. Изготавливается без труб и каких-либо специальных приспособлений. Является самой дешевой из доступных любому владельцу дома дренажных модификаций. Однако имеет существенные недостатки – без укреплений постоянно осыпается, не отличается внешней привлекательностью и несет угрозу для окружающих – в канаву можно просто провалиться.
- Закрытая. Изготавливается с помощью специальных труб с влаговпитывающими небольшими отверстиями по всей поверхности. В монтаже применяется особая технология – на дно траншеи укладывается подушка из щебня или песка, затем спецткань, в которую укутывается труба, после чего она закладывается щебнем, песком и дерном. Характеризуется максимальной эффективностью и долговечностью, но при этом достаточно дорога и требует строгого соблюдения правил установки.
- Засыпная. Представляет собой улучшенную версию первого системы первой разновидности. Однако в отличие от нее на дно траншеи укладывается крупный щебень, гравий, битый кирпич, а затем засыпается грунтом. Для повышения срока службы засыпной материал может укутываться в геотекстиль. Метод более бюджетный по сравнению со 2-ым вариантом, однако не имеет высокой пропускной способности.
Инструменты и материалы
Для организации дренажной системы вокруг построенного дома нужны будут инструменты: лопата и уровень. В некоторых случаях пригодится клеевой пистолет. Список же материалов нужен немного больший.
Для обустройства дренажа понадобится геотекстиль, плотность которого не должна быть меньше 160 микрон, а ширину лучше выбрать 2 метра. Потребуется дренажная труба диаметром 110 или 160 мм и соединительная муфта. Здесь лучше не экономить и взять двухслойную глубинную трубу. Для организации колодца нужны будут трубка, днище и крышка. В качестве наполнителя лучше выбрать щебень из гранита, также потребуется речной песок.
Главные разновидности дренажной конструкции
Всего существует несколько разновидностей дренажной системы. Рассмотрим каждый вид в отдельности.
Пристенная конструкция
Система создается вокруг основания сооружения (фундамент). Пристенный дренаж необходимо обязательно устанавливать, если у строения имеется подвал или цокольный этаж. Проводить монтаж пристенной конструкции нужно во время обустройства фундамента строения, когда котлован еще не засыпали. Если монтирование будет проводиться позже, то придется выполнять дополнительные работы, на которые нужно потратить время, силы и денежные средства.
Укладка системы проводится вдоль фундамента. Трубы необходимо вывести от углов здания до смотровых колодцев. В точке системы, которая является самой низкой, создается колодец для вывода. В данном колодце будет производиться отвод воды за границы участка.
Кольцевая либо траншейная конструкция
Данная конструкция устанавливается на расстоянии двух или трех метров от основания сооружения. Эта разновидность дренажной системы применяется для строений, которые не имеют подвальных или цокольных помещений. Либо здание должно располагаться на глинистом грунтовом слое.
Также между основания сооружения и конструкцией дренажа создается глиняный замок для дополнительной защиты. Закладывать дренаж необходимо на глубине 50 сантиметров от точки фундамента, которая является самой низкой. Дрены должны укладываться на крупный щебень.
Типичные разновидности дренажа
Существует несколько основных систем дренажа, с помощью которых можно собрать и отвести ненужную влагу от дома и от участка. При правильном проектировании и монтаже каждая из них демонстрирует достаточно высокую эффективность, но вот затраты времени, сил и средств зависят от сложности конструкции.
- открытая;
- засыпная;
- закрытая.
Открытые дренажные системы представляют собой канавы глубиной около 50-70 см и шириной порядка полуметра. Вырыты такие канавы вокруг дома не проблема, но вот ландшафт от этого заметно пострадает. Да и прыгать все время через углубления, окружающие дом, не слишком удобно.
Открытый дренаж устраивают по типу арыков – системы каналов с проницаемыми стенками, через которые грунтовая вода проникает в канал и отводится к месту разгрузки
Открытый дренаж обычно прикрывают аккуратными декоративными решетками. Они защищают конструкцию от крупного мусора и вызванных им засоров. Да и выглядят такие канавки с решетками более эстетично.
Засыпные дренажные системы представляют собой примерно такие же канавы, только их не закрывают защитными решетками, а засыпают проницаемым для влаги материалом, например, крупным гравием, битым кирпичом или щебнем. Устроить дренаж этого типа не так уж сложно, и расходы будут вполне умеренными.
Засыпные дренажные системы очень просты в исполнении, они состоят из канавы, заполненной крупным фильтрующим материалом, например, гравием
Перед началом работ нужно выполнить разметку и осторожно срезать дерн в месте проведения земляных работ. Канавы засыпают не доверху, чтобы осталось немного места
Поверх засыпки укладывают сохраненный для этих целей дерн, чтобы минимизировать ущерб для ландшафта участка. На дно канавы рекомендуется уложить слой геотекстия, чтобы продлить срок эксплуатации сооружения.
Эта версия дренажной системы имеет некоторые недостатки: ее сложнее прочистить, чем открытую систему. Конечно, попадание мусора в такой дренаж маловероятно, но остается проблема заиливания содержимого канав.
В случае, если эффективность отведения влаги заметно понизится, возможно, придется снова снять дерн, полностью заменить наполнитель, а затем вернуть систему в прежнее состояние.
Закрытый дренаж самый сложный в монтаже, но при этом он надежен и обладает длительным сроком эксплуатации. В дренажные канавы укладывают слой гравия или подобных материалов, сверху устанавливают трубы с перфорированной поверхностью.
Обычно используют пластиковые конструкции, они дешевле, меньше весят и на их поверхности проще выполнить перфорацию, чем на металлических аналогах.
Нередко дренаж дополняет ливневая система, которая необходима для отведения обильных осадков. Обычно она состоит из набора труб и лотков, по которым вода перемещается к коллекторному колодцу
Закрытые системы дренажа удобнее всего монтировать вдоль бордюра дорожек, окружающих дом. Здесь вся система будет надежно скрыта и совершенно не отразится на внешнем виде участка. Существует также такое понятие как пристенный дренаж.
Его устраивают в процессе возведения дома в тех случаях, когда запланировано строительство подвала или цокольного этажа. Дренажные трубы укладывают прямо в котловане под фундамент возле стен, а затем все это засыпают фильтрующим материалом и грунтом.
Для сооружения дренажной системы закрытого типа понадобится перфорированная пластиковая труба, щебень и слой геотекстиля. Можно использовать обычную канализационную трубу, на которой сделаны дырочки
Еще один важный элемент системы – ливневый дренаж. Это открытые лотки, которые предназначены для сбора и транспортировки воды, собранной с крыши и отмостки дома во время дождя. Ливневый дренаж также бывает открытым и закрытым, обычно его устанавливают под водосточными трубами, присоединенными к желобам и воронкам.
Правила и нюансы создания конструкции
Главные элементы системы — это специально предназначенные дренажные трубы. Они сделаны из пластика, а их максимальный диаметр составляет сто миллиметров. Если ваш бюджет не позволяет их приобрести, то в качестве их замены можно использоваться обыкновенные трубы для канализации. Надо лишь подобрать трубы необходимого диаметра, делая в них отверстия.
Согласно опыту многих людей дренажную систему вокруг дома можно сделать самостоятельно. Чтобы выполнить данную процедуру, необходимо соблюдать следующие правила и нюансы:
Может быть интересно
- Трубу нужно засыпать гравием на 30 сантиметров. Для того чтобы система не засорилась, применяются элементы, которые обернуты материалом для фильтрации. Либо вместо этого проводят укладку геотекстиля.
- Если глубинный дренаж будет находиться под дорогой, где передвигаются автомобили, то для конструкции следует использовать трубы, сделанные из металла, которые соединяются муфтами с другими элементами.
- Для того чтобы беспрепятственно очищать и обслуживать строение во время эксплуатации, в узловых точках, а также через каждые десять метров проводится установка смотровых колодцев.
Назначение и виды систем
Способы организации дренажных систем на участке отличаются в зависимости от количества осадков, уровня грунтовых вод, характеристик типа грунта, рельефа участка, месторасположения дома и других факторов.
Дренаж по способу установки может делиться на два вида.
- Совершенная дренажная система устанавливается на уровне естественного стекания воды. В дрены влага попадает сквозь отверстия, располагающиеся по бокам, а также через верх труб.
- Несовершенная дренажная система устанавливается выше, чем уровень воды. Влага проникает в дрены снизу, сверху и по бокам. Для укрепления сторон данной конструкции используется дренажная подушка из песка и щебня.
По тому, каким способом устроен дренаж, он делится на открытый и закрытый.
Открытый
Дренаж представляет собой систему желобов, траншей, водостоков, водосборных лотков. Организовывается данная система без труб. Выглядит такой дренаж, как траншея шириной 0.5 метров и глубиной 0.5-0.6 метров, предназначенная для отвода талой и ливневой воды от дома или с участка. Траншея обязательно имеет уклон в сторону основной водозаборной траншеи, чтобы осуществлялся отвод воды в нужном направлении самотеком.
Основные преимущества такой дренажной системы заключаются в ее низкой стоимости и быстроте создания. Однако для того чтобы отвести большое количество воды из-за осадков, потребуется глубокая водоотводная линия, что небезопасно. К тому же, если стенки канав не обустроить, то они будут быстро разрушаться. Еще один недостаток такой системы в том, что из-за нее участок выглядит менее аккуратным и эстетически непривлекательным.
Для повышения безопасности и увеличения срока службы данного варианта дренажа используют специальные бетонные или пластиковые лотки, закрывающиеся сверху решетками. Открытый дренаж чаще всего применяется в сельском хозяйстве, чтобы отводить воду с уже возделанных территорий.
Закрытый
Подземный дренаж представляет собой систему труб. Имеет более симпатичный вид по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Закрытые схемы дренажа используются для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы.
Особенно закрытый дренаж подойдет заболоченным участкам, а также территориям, близ которых есть естественные водоемы или располагающимся в низине. При этом закрытый дренаж лучше всего дополнить ливневой канализацией. Подземный дренаж еще называют глубинным.
Подземный дренаж делят на два вида:
- пристенный;
- траншейный.
Если дом уже полностью готов, то стоит остановить свой выбор на траншейной кольцевой дренажной системе. Но стоит учитывать, что она подойдет только для домов без цокольного этажа. На небольших участках, где нет необходимости в открытом дренаже, применяют засыпной дренаж. Система таких засыпных траншей не обслуживается без демонтажа после полного обустройства. В этом и заключается ее главный недостаток. Организация засыпного дренажа проводится в несколько этапов.
В каких случаях необходимо дренирование участка
Начнем с определения. Что такое дренаж? Это система водоотведения, состоящая из связанных между собой труб со специальными отверстиями, пропускающими воду. Система отводит влагу от участка, не давая ей застаиваться в грунте.
Так выглядит дренажная труба
В стенках трубы, в верхней её части, сделана перфорация, которая беспрепятственно пропускает влагу из дренажного канала, засыпанного гравийно-песчаной смесью. Все трубы укладываются с небольшим уклоном, чтобы обеспечить естественный отток влаги в приёмный колодец. Этот резервуар копают в самой нижней точке системы.
Почему так важен дренаж на некоторых участках?
Прежде всего стоит оговориться, что не каждый земельный надел нуждается в дренажной системе. Прежде чем принимать решение о её обустройстве, нужно изучить реальное состояние дел в разное время года
Если в вашем дворе долго стоят лужи, а в подвале постоянно сыро – это как раз тот случай. Но если этих очевидных признаков нет – не торопитесь, потому что подобные работы и материалы для их производства стоят недёшево. Кроме того, если на участке сухо, вы рискуете нарушить естественный водообмен и, к примеру, лишиться сада, которому просто не хватит природной влаги.
Итак, некоторые очевидные признаки, которые подскажут вам, что дренирование необходимо:
- земельный надел расположен на спуске, и вода размывает почву во время дождя. Для такой ситуации потребуется проложить дренажные каналы поперёк спуска, чтобы они направляли воду в нужное вам русло;
- двор находится в низине, в которую по склонам стекают ливнестоки. В этом случае дренирование производят по периметру;
- дом расположен на ровном месте, но у воды нет естественного стока, и она медленно впитывается, надолго застаиваясь на участке. Это расположение требует прокладки дренажной сетки.
Лишняя влага в почве способна не только безнадёжно повредить фундамент дома
Заболачивание приведёт к разрушению мощения, гибели растений и постоянной распутице.
Технология устройства поверхностного дренажа вокруг частного дома

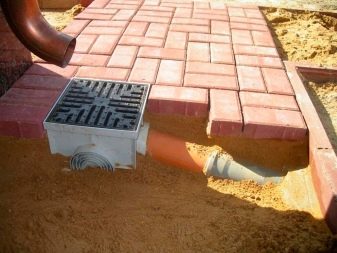

Точечный дренаж
Эта система не требует сложного монтажа, не выделяется на территории участка, а за счёт пескоуловителей и мусоросборников не вызывает сложностей при эксплуатации, обладая при этом значительной пропускной способностью.
При выборе конструкции такой дренажной системы требуется учитывать вероятность воздействия на неё нагрузок – в местах движения транспорта требуется использование моделей с повышенной прочностью.
Последовательность производства работ:
- В выбранных местах установки приборов копают приямки, по размеру сопоставимые с конструкцией, добавляя небольшой запас. Глубина приямков должна учитывать толщину заливаемой бетонной подушки;
- Заливают в приямках бетонные подушки толщиной порядка 100-120 мм.;
- Приямки соединяют по периметру дома трубами, уложенными в траншеи. Глубина заложения труб должна соответствовать отметке верха бетонных подушек;
- В приямки устанавливают дождеприёмники, соединяя их с водоотводящими трубами системы. Уклон системы труб должен превышать 0,5% (5 мм. на погонный метр длины трубы).
- Перед окончательной заливкой бетоном необходимо установить на дождеприёмники декоративные решётки, чтобы убедиться в уровне их расположения на 3 – 5 мм. ниже поверхности земли для наибольшей эффективности сбора атмосферных вод. Решётки обычно не требуют крепежа, а просто укладываются на принимающий воду прибор;
- Заливают бетонным раствором пространство между дождеприёмниками и стенками приямков.
- На дистанции 3-5 метров от здания выкапывают траншею длиной от четырёх метров и глубиной 0,5 – 0,7 м. дно траншеи засыпают крупнозернистым песком и тщательно трамбуют. Чем больше длина траншеи, тем эффективнее будет водоотведение из защищаемой зоны. Сверху укладывают слой геотекстиля. на него насыпается слой щебня (гравия) толщиной порядка 0,1-0,2 м. К траншее выводят и соединяют между собой трубы от точечных дождеприёмников. На гравий укладывают отверстиями вниз дренажную трубу, к ней переходниками подсоединяют трубы, ведущие от дождеприёмников. Затем сверху насыпают слой щебня слоем 0,1 м. и накрывают его геотекстилем. В заключение производят засыпку траншеи грунтом и приступают к возведению отмостки.
Линейный дренаж
Система линейного дренажа вокруг дома, в отличие от точечного, выполняется в виде длинных открытых дождеприёмников и применяется для зданий без конкретно выделенных зон сброса атмосферной воды. При этом вода собирается в приёмные желоба по всей длине линии дренажа и затем с помощью подземных труб отводится за пределы границ защищаемого участка.
Желоба такого водоотвода отливаются из морозоустойчивого пластика или фибробетона. Они имеют высокий срок эксплуатации, обладают устойчивостью к значительным механическим воздействиям. Геометрические размеры жёлоба подбирают исходя из количества принимаемой ими воды, которое напрямую зависит от площади крыши здания.
Технология производства работ:
-
-
- Согласно предварительно разработанной схеме размечают на местности местоположение дождеприёмников посредством колышков и верёвки.
- По выполненной разметке выкапывают траншеи под водоприёмные желоба. Глубина дна траншеи определяется отталкиваясь от высоты профиля дождеприёмника + 100 мм. для заливки опорной бетонной подушки, ширина же траншеи должна примерно на 70-100 мм. превышать ширину жёлоба. При этом нельзя забывать про обеспечение должного уклона дождеприёмников и заглубление закрывающих их решёток на 3-5 мм. ниже поверхности земли.
- Дно траншеи тщательно выравнивают и трамбуют.
- Заливают бетонную подушку заданной толщины.
- В нижней точке периметра дренажа вокруг дома устанавливают пескоприёмник ( пескоуловитель ), контролируя правильность его установки строительным уровнем. От пескоуловителя заглублёнными в земле трубами вода отводится в существующую канализацию или за пределы участка.
- Монтируют желоба дренажной системы, соединяя их пазы между собой. Не лишним будет заделать стыки соединения герметиком.
- Переходными муфтами производят подсоединение желобов с пескоуловителем. для этого в его корпусе присутствуют заглушенные отверстия или предусмотренные для их устройства места.
- После контроля уклона и качества укладки, желоба по бокам заливают бетонным раствором. Перед заливкой следует одеть на желоба декоративные решётки для предотвращения деформаций из-за давления на стенки бетонной смеси.
- Производят засыпку пазух траншеи грунтом.
-
Такой дренаж вокруг дома в процессе эксплуатации требует периодической очистки дождеприёмников и решёток по мере засорения. В зависимости от количества осадков процедуру очистки рекомендуется проводить раз в две-три недели.
