Содержание:

Подключение гидроаккумулятора к системе
- С пятивыводным штуцером или без
- Как установить два гидробака на один насос
Оптимальные показатели
Оптимальные показатели
Схема подключения гидроаккумулятора
Виды гидроаккумуляторных баков
Лучшие вертикальные гидроаккумуляторы
Монтаж теплоаккумулятора
Объем бака основной критерий выбора
- По характеристикам насоса
- По формуле минимального рекомендуемого объема
Типы гидроаккумуляторов
Обвязка расширительного бака
Принцип работы гидроаккумулятора в системе водоснабжения
Функции, назначение, виды

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

насоса;
гидроаккумулятора;
реле давления;
обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

https://youtube.com/watch?v=gKOnfoGzKVU

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Оптимальные показатели

Мембранный бак для водоснабжения принцип работы

Кроме емкости, таким же важным является подходящий показатель давления в незаполненном гидробачке. Это значение обычно наносится на корпусе каждой отдельной модели. Не составит труда подсчитать, какой именно параметр окажется идеальным в том или ином случае. Он выявляется, опираясь на гидростатическое давление, ведь оно зависит от высоты, до которой необходимо поднять жидкость. Например, если уровень высоты труб в жилище дойдет до 10 м, то параметр давления составит 1 бар

Кроме того, очень важно учитывать, что рабочее давление гидробачка не должно быть более, нежели стартовое давление насоса

Например, для обеспечения стабильной подачи жидкости в условиях дома с двумя этажами понадобится качественный гидравлический бачок, имеющий рабочий уровень мощности в 1,5 бара, и топовую мощность до 4,5 бара. В большинстве случаев фирмы-производители формируют воздушное давление в гидроаккумуляторе, составляющее 1,5 бара. Однако в определенных случаях значения могут быть и другими. Именно поэтому перед стартом использования агрегата нужно проверять данные значения, пользуясь манометром. Эта деталь подсоединяется к ниппелю гидравлического аккумулятора.

Оптимальные показатели

Как подобрать гидроаккумулятор для систем водоснабжения, какие параметры особенно важны

Схема подключения гидроаккумулятора

Принцип работы и нюансы выбора реле сухого хода

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Виды гидроаккумуляторных баков

В настоящее время в продаже имеется большое количество гидроаккумуляторов, различающихся между собой рабочими параметрами. Среди критериев их классификации следует назвать:

Способ установки.
Объём накопительной ёмкости.
Наличие дополнительного оборудования.
Предназначение.

Устройства могут монтироваться двумя способами: горизонтальным и вертикальным. Горизонтально устанавливаются гидробаки относительно небольшого размера – ёмкостью до 50 литров. Они ставятся на прочную поверхность, при этом бак находится в горизонтальном положении. Более объёмные гидроаккумуляторы обычно подвешиваются на стену на специальных кронштейнах.

Как правило, для горячей воды красный гидробак, для холодной синий.

По предназначению гидробаки бывают для холодного и горячего водоснабжения. Модели, предназначенные для перекачки горячей воды, работают в комплексе с большими бойлерными станциями и водогрейными котлами. Своей работой они обеспечивают необходимый напор в системе подачи горячей воды. Использовать для этих целей можно только устройства, способные выдерживать постоянную работу при повышенных температурах.

Лучшие вертикальные гидроаккумуляторы

Подобные модели используются как с поверхностными, так и с погружными насосами. Как правило, они имеют увеличенный объем, рассчитаны на работу в условиях повышенного давления и отличаются надежностью.

Stout STW-0002-000150

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Модель способна работать с различными видами теплоносителей, что значительно расширяет сферу ее применения. Отсутствие испарений гарантирует минимальные потери и экономичную эксплуатацию.

Основным материалом изготовления бака является сталь повышенной твердости. Монтаж не требует привлечения специалиста. Объем расширителя составляет 150 литров

Гидроаккумулятор не боится работы в сложных условиях и надежно стоит на поверхности благодаря трем прочным ножкам. Мембрана легко заменяется при необходимости. Максимальное рабочее давление — 10 бар.

Достоинства:

универсальность;
большой объем;
быстрый монтаж;
устойчиво стоит на поверхности;
долговечность;
удобно обслуживать.

Недостатки:

крупные габариты.

Расширительный бак Stout используется в системах отопления с температурой носителя до +100°С. Надежный выбор для большого загородного дома или коммерческого здания.

Oasis GV-100N

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Модель выполнена из высококачественной углеродистой стали и покрыта защитным составом для противодействия появлению коррозии и мелких царапин. Мембрана изготовлена из спецрезины EPDM, отличается увеличенным эксплуатационным ресурсом и легко поддается замене.

Бак объемом 100 л рассчитан на максимальное рабочее давление 6,5 бар. Несмотря на большую вместительность, гидроаккумулятор весит всего 12,5 кг, что упрощает его транспортировку и размещение в выбранном месте. Металлические опоры расположены под углом для большей устойчивости.

Достоинства:

высокая прочность;
относительно небольшой вес и удобство транспортировки;
устойчивые ножки;
большой объем;
легкость обслуживания.

Недостатки:

высокая цена.

Oasis GV-100N рекомендован как для частного, так и для промышленного использования в системах водоснабжения.

Reflex DE 80

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Внутреннее пространство 80-литрового металлического бака Reflex разделено на две камеры — воздушную и водяную. Мембрана выполнена из экологичного материала, не боится воздействия бактерий и механических повреждений. По истечении срока эксплуатации может быть легко заменена.

Максимальное рабочее давление составляет 10 бар. Корпус гидроаккумулятора покрыт специальным составом для защиты от воздействия внешних факторов. Три прочных опоры гарантируют устойчивость конструкции на поверхности и упрощают монтаж.

Достоинства:

крепкий корпус с защитным покрытием;
удобство обслуживания;
долговечная мембрана;
большой объем.

Недостатки:

длительное подключение.

Reflex DE 80 может применяться в системах водоснабжения, отопления и пожаротушения — универсальный выбор для сложных условий эксплуатации.

WWQ GA 80V

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Гидроаккумулятор WWQ способен исправно функционировать на протяжении более 5 лет, не нуждаясь в техническом обслуживании. При этом он легко подключается без посторонней помощи. Допустимая температура +99 °С дает возможность использовать устройство в системах индивидуального отопления и горячего водоснабжения.

Максимальное рабочее давление составляет 10 бар, объем расширителя — 80 литров. Благодаря трем металлическим опорам гидроаккумулятор надежно устанавливается на ровной поверхности, а защитное покрытие основных элементов исключает риск возникновения коррозии.

Достоинства:

долговечный;
быстрый и несложный монтаж;
большой объем;
устойчивость на поверхности;
удобство обслуживания;
выдерживает высокую температуру.

Недостатки:

тонкое защитное покрытие.

WWQ GA 80V предназначен для работы в системах отопления и ГВС частных домов.

Монтаж теплоаккумулятора

Усовершенствование работы отопления дополнительными устройствами своими руками сделает необходимым проведение следующих работ:

Сделать подробную схему

Разрабатывая чертеж, нужно принимать во внимание, где находится аккумулятор отопления, изоляционный слой, высоту аккумуляторной емкости, наличие дренажа для водоотведения – факторы уменьшения теплопотери;
Встроить в систему коллектор-распределитель, проследив правильность подсоединения различных систем;
Соединив детали трубопровода, проверить герметичность соединений;
Подключить аккумулирующий бак;
Подключить циркуляционный насос;
После завершения сборочных работ своими руками, провести тест-контроль герметичности и правильности соединений.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

Чем выше мощность агрегата, тем больше должен быть объем гидробака.
Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

Допустим, производительность равна 80 л/мин или 4800 л/час.
А в пиковые часы вам нужно 4500 л/час.
При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

1 – начальное давление Pвозд (при выключенном насосе);
2 – поступление воды в резервуар при включении насоса;
3 – достижение максимального давления Pmax и отключение насоса;
4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
А – это расчетный расход воды (л/мин);
К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

А = 75 л/мин;
Мощность насоса 1,5 кВт, соответственно К = 0,25;
Pmax = 4,0 бар;
Pmin = 2,5 бар;
Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Типы гидроаккумуляторов

В настоящее время в промышленности используются различные по конструкции гидроаккумуляторы. Основная классификация определяется принципом формирования запаса энергии и управления отдачей его в систему. В зависимости от этого критерия всё гидроаккумулирующее оборудование разделяется на три типа.

Баллонные.
Поршневые.
Мембранные.

В прежние годы часто применялись пружинные и грузовые гидроаккумуляторы, но из-за сложности эксплуатации и недостаточной эффективности от использования этих устройств постепенно отказались, и на сегодняшний день они встречаются крайне редко.

Баллонные гидроаккумуляторы являются самыми компактными и благодаря этому находят применение в условиях ограниченного пространства. Недостаток – сравнительно небольшой объём запасаемой жидкости. Это не позволяет использовать баллонные аккумуляторы в крупнообъёмных гидравлических системах, либо вынуждает увеличивать число аккумуляторов, что усложняет оборудование в целом.

Поршневые устройства в противоположность баллонным рассчитаны на создание запаса значительных объёмов масла – до 1000 литров на один гидроаккумулятор. Другое достоинство заключается в возможности контроля положения поршня, по которому контролируют запасённое количество жидкости. В качестве недостатка можно указать инерционность, которая выражается в медленной отдаче масла.

Мембранные гидроаккумуляторы применяются как раз там, где из-за инерционности не могут использоваться поршневые. В этих устройствах данный недостаток отсутствует – они высвобождают масло практически мгновенно. Это делает их предпочтительными для применения в быстродействующей гидравлике.

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Принцип работы гидроаккумулятора в системе водоснабжения

Алгоритм работы таких устройств разделяется на четыре этапа:

Подача воды насосом во внутреннюю мембрану.
По достижении нужного давления, отключение насоса, прекращение подачи воды.
При открытии кранов – расход из бака при выключенном насосе.
Снижение давления в резервуаре способствует прогибанию мембраны в обратную сторону, снова включается насос.

Реле давления, как и количество воздуха, давящего на мембрану, поддается регулировке в пределах диапазона, указанного производителем.

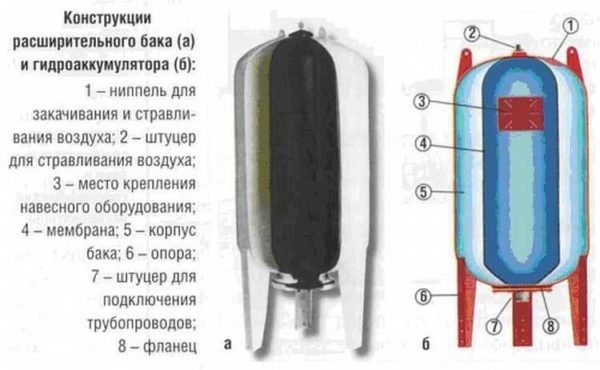

Так выглядит гидробак в разрезе

Статья по теме:

Насосная станция для частного дома. В публикации мы рассмотрим что это такое, область применения, особенности конструкции, принцип работы, достоинства и недостатки, критерии выбора, модели и производителей, установку своими руками.

Полезно знать! Чем больший объем у накопителя, тем шире и диапазон настроек. Большие баки позволяют реже включать насос, чем увеличивают его долговечность.

Гидроаккумуляторы нужно периодически обслуживать. Дело в том, что поступающий с водой воздух, скапливается внутри, что приводит к снижению работоспособности резервуара. Раз в 2-3 месяца через специальный кран или клапан стравливается скопившийся воздух (если не предусмотрен автоматический сброс). Гидробаки с автоматикой требуют только визуального осмотра и проверки протечек раз в полгода. Регулировка давления воздуха производится по мере необходимости.

Допускается установка нескольких гидробаков в одну систему

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

для холодной воды;
для горячей воды;
для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера
