Какую гофру лучше выбрать для улицы: пвх или пнд?
Содержание:
- Что такое ПНД и ПВХ
- Разновидности по материалу изготовления
- Характеристики гофротруб из ПНД
- Зачем нужна гофра
- Зачем нужна гофра
- Монтаж гофротруб
- Ошибки и правила монтажа кабеля в гофре
- Виды гофры для прокладки кабелей
- Характеристики и область применения
- В чем отличия, и какие гофротрубы лучше?
- Особенности исполнения
- Характеристики гофрированных труб
- Цвет и тип гофры
- «Противопожарные» свойства гофры
Что такое ПНД и ПВХ
Словом «гофра» принято называть гофрированные пластиковые полые трубы, в которые «упаковываются» электрические кабели, прокладываемые для самых разных целей не только внутри помещений, но и снаружи. Гофрированная стенка такой трубы обладает несопоставимо большей гибкостью, чем гладкая пластиковая трубка такого же диметра и с такой же толщиной стенки. Это очень помогает при прокладке электрических сетей сложной конфигурации.
Две самых распространенных и востребованных у потребителей разновидности: ПНД (полиэтилен низкого давления, а бывает еще и высокой плотности ПВД) и ПВХ (поливинилхлорид). Обе имеют широчайшее применение, но для проводки конкретного типа принято выбирать определенный вид гофры, ориентируясь на его характеристики, преимущества, недостатки и стоимость.
Разновидности по материалу изготовления
Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:
Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими. Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.
Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.
Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.
Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.
Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.
Характеристики гофротруб из ПНД
Гофрированные трубы из этого материала являются довольно прочными изделиями, однако, есть определённые ограничения, которые прописаны в нормативной документации, регламентирующей их прокладку. Закладывать такие изделия в грунт разрешается на глубину не более 3 м.
Долгий эксплуатационный срок этих изделий позволяет не беспокоиться по поводу их частой замены, однако, не стоит забывать, что коммуникации из ПНД труб могут выйти из строя по причине механического воздействия или другой непредвиденной ситуации. Показатели диаметра таких труб могут быть самыми разными. Как правило, используются трубы с показателями сечения от 110 до 1000 мм. Характеристики гофрированных ПНД труб в зависимости от показателя сечения (Ду) представлены в таблице № 1.
Таблица 1
Ду, мм | Внутренний показатель сечения, мм | Внешний показатель сечения, мм | Масса 1 п м, кг |
1000 | 851 | 1000 | 40,5 |
800 | 678 | 800 | 24,5 |
500 | 427 | 500 | 12 |
250 | 216 | 250 | 3 |
200 | 176 | 200 | 1,8 |
160 | 139 | 160 | 1,5 |
110 | 93 | 110 | 0,9 |

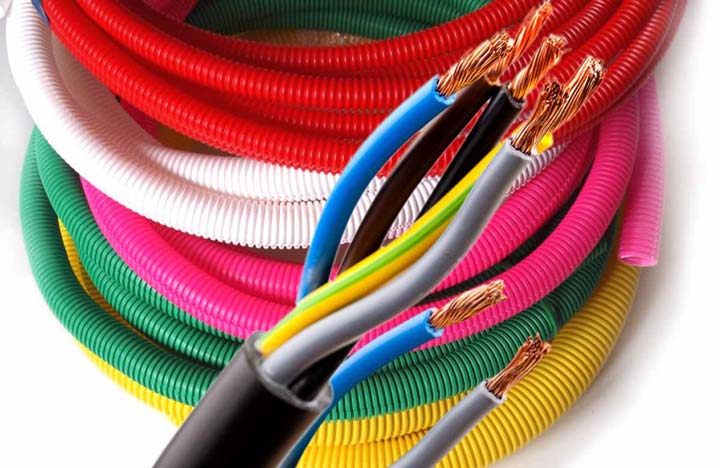

Гофра может отличаться по цвету в зависимости от назначения
Как правило, стандартным цветом этого материала является чёрный. Чёрная гофра является наиболее распространённой и отличается самыми высокими прочностными характеристиками. Чёрная гофрированная труба является надёжным и эффективным приспособлением, которое используется в большинстве случаев при подземной прокладке. Кроме чёрной ПНД гофры, существуют и другие расцветки: жёлтая, белая, оранжевая и т. д. Цвет гофры определяет её качественные характеристики, например, оранжевые изделия являются пожароустойчивыми, в отличие от синих.
Монтаж гофротрубы из ПНД может выполнить любой человек, не обладающий специальными строительными знаниями и навыками. Прокладку также облегчает тот факт, что такие изделия могут стыковаться между собой различными способами: с помощью фитингов, с использованием сварочного оборудования, посредством специального клея. Благодаря этому, а также уникальным техническим характеристикам гофр, из них можно выполнить конструкцию практически любой конфигурации.
Зачем нужна гофра
Гофра является коррозийно стойкой, полой специальной ребристой трубой, применяющейся для прокладывания проводов, кабелей в различных средах и условиях. В зависимости от вида она не подвергается воздействию внешних факторов, воды и т.д. Специальные гофрированные трубы используют для прокладки различных проводов и кабелей:
- под землёй (для обеспечения жёсткой оболочки и защиты от грунтовых вод, гниения, повреждения животными, грызунами);
- в деревянных, каркасных и других горючих стенах или проложенных под пожароопасными отделочными материалами типа вагонки, деревянных панелей и других (для защиты от пожара и непреднамеренного повреждения кабеля);
- под половым покрытием (для защиты от сдавливания бетоном или других повреждений);
- снаружи зданий (для защиты от противоправных действий третьих лиц и атмосферных явлений, в том числе от воздействия ультрафиолета и высоких температур в летний период).
Защищённый металлический гофрорукавИсточник tepluydim.com.ua
Благодаря правильной работе с гофротрубами при появлении необходимости поменять провода на новые можно это сделать, не демонтируя уже установленные гофрированные рукава. Для этого используется специальная протяжка.
Зачем нужна гофра
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:
- При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
-
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
- При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
- При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
- При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
-
При подземной прокладке важна водонепроницаемость, а также жесткость.
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
Монтаж гофротруб
При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
-
Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
- Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
- Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
- Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре
При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

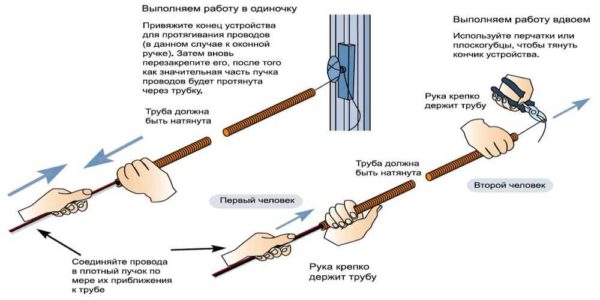

Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Ошибки и правила монтажа кабеля в гофре
не создавайте острых углов при проектировании трасс
для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты
Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.
нельзя протягивать в одной гофре сразу несколько кабельных линий
силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:
Рекомендуемые диаметры гофры под разные сети:
на линии освещения как правило используется гофра d=16мм
на силовые розетки диаметром не менее 20мм
под коаксиал для видеонаблюдения – не меньше 25мм
под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
- Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
-
Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
- Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
- Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
Кабельная гофра может быть с протяжкой (правильное название «зонд») и без
Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.
Металлическая и метало-полимерная гофра
Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.
Характеристики и область применения
Оба вида применяются для:
- Монтажа проводки в стенах из горючих материалов (дерево), либо за отделкой из таких материалов, а также при креплении кабелей к перекрытиям из дерева для повышения пожарной безопасности;
- Защиты кабеля от механического повреждения (чем тверже гофра, тем лучше), проникновения влаги;
- Защиты кабеля от сдавливания при монтаже систем «теплый пол» под бетонную или полусухую стяжку, в будущем поврежденный кабель можно легко заменить, не взламывая стяжку;
- Предотвращения порчи кабеля от солнца и влаги при его наружной прокладке.
Гофра ПВХ обладает легкостью и гибкостью, поэтому ее покупают для монтажа проводки в самых труднодоступных местах, причем после прокладки можно заделать линию бетоном. Используют ее и для монтажа потолочных осветительных систем, скрытых за декоративными отделочными панелями из пластика, гипсокартона и т.д. Так как собственный вес гофры очень мал, можно использовать под легкие трубы минимум крепежей или вовсе обойтись без них.
Оптимальный режим эксплуатации при температуре +25-60 С. Для наружной прокладки гофра почти не применяется из-за своего достаточно узкого рабочего температурного диапазона.
ПНД обладает большей стойкостью к возгоранию, так как для этого материала рабочий температурный режим имеет гораздо больший диапазон +40-900 С. Эти трубы более тяжелые.
Для наружной прокладки этот тип подходит идеально.
В чем отличия, и какие гофротрубы лучше?
Гофра ПВХ выпускается преимущественно серого цвета, поэтому ее легко отличить от других и в прокладке и на витрине магазина
Обладает ценным свойством самозатухания, что очень важно при монтаже особо ответственных сетей с повышенными требованиями к пожарной безопасности. Влагостойкость данного вида гофры не слишком высока, уступая аналогам из других материалов
Преимущественная сфера применения: жилые и производственные помещения с нормальным уровнем влажности воздуха (50-60%).
Полиэтиленовые трубы бывают разных цветов: оранжевые, черные. Сам по себе полиэтилен – горюч, в сравнении с ПВХ не стоек к воде и агрессивным химическим воздействиям. Именно этот вид гофры выбирают для монтажа электросетей в стяжках из бетона, штробах внутри штукатурки и других негорючих материалов, для прокладки проводки открытым способом вне помещений, то есть для улицы.
Особенности исполнения
Гофра для прокладки кабеля различается по прочностным характеристикам:
- Легкая тонкостенная с самым высоким параметром гибкости. Благодаря своим качествам, материал эффективно применяется при монтажных работах под обшивкой. По этой же причине выдерживаемая механическая нагрузка незначительна.
- Средняя гофра с утолщенной оболочкой – задействуется для проводки в стене. Возможна укладка и в стяжке.
- Тяжелая с толстой оболочкой, вследствие чего гибкость существенно снижена. Рекомендована для укладки в стяжку. Возможно применения для подземного размещения. Чтобы предотвратить повреждения на участках с поворотами, целесообразно ставить уголки или муфты с большим минимальным радиусом изгиба. Этот материал влагоустойчивый, защищает кабель от пыли.
- Армированная — пластиковое покрытие крепится на спиралеобразный каркас из стальной проволоки. Оптимально применять в случае размещения под грунт или для воздушного крепления.
В продаже встречаются модели с протяжкой и без. Данное приспособление представляет собой специальный трос с маленьким диаметром, который находится внутри гофрорукава и используется для облегчения заведения кабеля в трубку.
Провод привязывается к краю троса, а затем его вытягивают за другой конец. В результате кабель оказывается внутри рукава. Отсутствие протяжки затрудняет этот процесс, особенно если длина провода большая.
Характеристики гофрированных труб
Так как продукция изготавливается из разных материалов, то и характеристики тоже будут отличаться. Здесь необходимо отталкиваться от поставленных задач. Чтобы убедиться в качестве покупаемой трубы, необходимо попросить у продавца копии сертификатов (соответствие противопожарной безопасности, гигиеническое заключение).
Наибольшее распространение получили ПВХ-гофры. Выделяют 2 серии: FL — легкая, FH — тяжелая. Характеристики следующие:
- материал — самозатухающий полимер с ПВХ-основой;
- стандарт — ГОСТ 50827-95;
- наружный диаметр 16-100 мм;
- ударопрочность больше 0,5 (при −25 °С);
- степень защиты — IP55;
- прочность (при 20 °С) — 350 Н/5 см (FL-серия), 750 Н/5см (FH);
- диапазон температур для монтажа — от −5 °С до 60 °С;
- диапазон эксплуатационных температур — от −25 °С до 60 °С;
- диэлектрическая прочность — 2000 В при 50 Гц не более 15 мин.;
- параметр сопротивления изоляции — не меньше 500 В (1 мин.);
- огнестойкость. Материал самозатухающий, не поддерживающий горение;
- цвет серый, RAL7035 (стандартный).
Важно! При выборе подходящей гофрированной трубы следует помнить, что в прайс-листах продавцами указываются внешние размеры, которые отличаются от внутреннего диаметра. На практике чаще остальных встречаются следующие типоразмеры:
На практике чаще остальных встречаются следующие типоразмеры:
- 16 мм. Для подводки питания к осветительным приборам внутри дома;
- 20 мм. Для установки кабельных линий к розеткам, выключателям;
- больше 40 мм. Кабельные магистрали, прокладываемые в стенах или межэтажных пролетах.
Также, чтобы упростить выбор изделий, производитель окрашивает их в разные цвета в зависимости от назначения:
- черные — для кабельных линий общего назначения;
- красные — для силовой электротехнической проводки;
- синие — системы связи, телекоммуникации.
От цвета зависит назначение
Цвет и тип гофры
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ — поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПП
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
«Противопожарные» свойства гофры
Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.
Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.
Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.
Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:
Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?
Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:
грызуны
заводской брак
Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.
