Как выбрать gsm-модуль для удаленного управления котлом

Достоинства и недостатки

Ключевые преимущества модулей управления котельный оборудованием:

• безопасность. Блок GSM позволяет контролировать все отопительные коммуникации и вспомогательное оборудование, он сразу же отправляет уведомления о любых неполадках и сбоях. Например, если дополнить его датчиком бьющегося стекла, можно сразу же отреагировать на несанкционированное проникновение в дом;
• экономия. В периоды отсутствия домочадцев можно выставлять минимальную температуру, тем самым уменьшая потребление энергоносителя без ущерба микроклимату. Система отопления будет защищена от постоянно высоких эксплуатационных нагрузок, что существенно продлевает срок службы котла и всего сопутствующего оборудования;
• удобство. Комфортность использования выражается в возможности управления всеми показателями обогрева и сопутствующих систем без непосредственного присутствия. Можно заранее увеличить температуру воздуха, прогреть воду в бойлере, отправив сообщение на полпути домой.

Весомым недостатком оборудования признана его высокая стоимость, также может доставить неудобство необходимость в постоянном отслеживании баланса карты сотовой связи.

Также нужно помнить, что своевременность доставки уведомлений зависит от масштабности покрытия и качества работы оператора – это условие особенно значимо для владельцев домов в загородных поселках.

Самостоятельно подключить модуль без должных навыков крайне сложно, придется оплачивать профессиональный монтаж.

Преимущества систем дистанционного управления

Для начала необходимо определить способ предстоящего дистанционного управления, котлом отопления, выбрав один из двух вариантов. В первом случае управление котлом осуществляется через интернет, для чего необходимо иметь интернет-подключение. Во втором случае эту миссию выполняет сотовая связь, что больше подходит, для дома находящегося на удалении от городских коммуникаций.

Управление при помощи интернета

В случае установки удаленного управления газовым котлом при помощи интернета, можно получить серию дополнительных преимуществ.

После монтажа, в систему отопления, необходимых элементов контроля открываются следующие возможности:

• удаленный контроль различными функциями котла отопления, включая режимы работы циркуляционного насоса;
• установив необходимое количество датчиков, можно определять различный температурный режим для нескольких зон;
• удаленная координация горячего водоснабжения, в случае установки двухконтурного котла;
• круглосуточный контроль над текущим состоянием работающей системы отопления;
• максимально экономичный расход топлива, ведь при длительном отсутствии нет необходимости поддерживать привычный микроклимат.

Указные преимущества составляют лишь базовый набор возможностей, предоставляемых для отдельной системы отопления. При желании контроль над внутренней температурой дома можно перевести на следующий уровень, применив более разностороннюю версию, использующую интернет-шлюз и автоматизированный узел управления системой отопления.

В этом случае появится возможность дополнительно управлять тэнами, масляными радиаторами или электрическими конвекторами. Кроме прочего в перечень систем для дистанционного управления котлом может войти пожарная сигнализация, что не будет лишним, если дом построен из дерева.

Управление при помощи сотовой связи

Альтернативой для узла управления системой отопления загородного дома служит GSM модуль, действующий от сотовой сети. Удаленное включение при посредстве СМС сообщений, с целью передачи информации на щит управления водогрейного котла, имеет персональные преимущества:

• небольшие габариты устройства, взаимодействующего со смартфоном;
• мобильность – расположенность к установке в любом подходящем месте;
• простота эксплуатации;
• для страховки можно использовать сразу две линии связи, устройство рассчитано на установку дополнительной СИМ-карты.

Такое приспособление находит применение в случае отсутствия возможности подключиться к интернету. Это качество позволяет применить блок дистанционного управления газовым котлом даже в отдаленных районах.

О ЛИНЕЙКЕ Кситал GSM-T

Одна плата, одно устройство, один маленький прибор – специальный GSM модуль Кситал, позволяющий осуществлять удаленный и автоматический доступ к системе отопления, её настройке и управлению по средствам сотовой связи.

Достаточно один раз внедрить Кситал, подключить к котлу, и он будет стабильно, в режиме 24/7 контролировать его работу. Стоит сказать, что функционал прибора не ограничивается только включением и выключением отопления, вы также получаете ряд других возможностей.

Возможность регулирования температуры воздуха. Задаете команду до какого градуса нагреть дом и можете быть уверены, будет именно так тепло, как вы и хотели. А когда вас нет дома, экономьте до 30% на отоплении, просто снижая температуру системы теплоснабжения.

Универсальность. Кситал контролирует температуру помещений, охраняет ваш дом, сообщает о наличии или пропадании напряжения в сети 220 В.

Контроль за состоянием работы отопительного оборудования. Если возникнут какие-то неполадки, GSM модуль обязательно проинформирует вас об этом.

Схема подключения модуля

Устанавливать GSM-модуль следует в точке, откуда можно самым оптимальным маршрутом подключить нужные датчики и интерфейсы. При этом следует учитывать:

• Длина линии к датчику температуры может составлять от 1 до 100 метров, в зависимости от функциональности модуля.
• Линия связи с котлом для управления (обратной связи) должна быть как можно короче, особенно если модуль будет коммутировать питание котла.
• В месте установки должна ловить сотовая связь. Как вариант используется выносная антенна, тогда ограничение касается длины кабеля.

В любом случае самым разумным будет установка непосредственно возле котла. Но на минимальном расстоянии не менее 1,5 метров и на подъеме выше 50 см, чтобы не было риска попадания воды даже в случае аварии.

Модуль подключается к сети питания с помощью отдельной линии питания от щитка и блока клеммников или же просто к ближайшей розетке проводом с вилкой. Датчики подсоединяются проводами согласно инструкции производителя

При этом важно соблюсти сечение провода и материал, из которого он сделан. Часто производители требуют использование коаксиального кабеля для соединения датчиков с полным экранированием, особенно когда выносной датчик располагается на значительном удалении

В модуле часто под защитной крышкой располагается набор клемм с обозначениями. По цветовой или мнемонической маркировке согласно инструкции определяются клеммы для подключения датчиков, сигнальных и управляющих проводов от котла отопления.

После того как провода  коммутированы и уложены в короб или защитную гофрированную трубу, можно приступать к настройке. Задаются диапазоны для датчиков, устанавливаются сигнальные линии и действия, которые предпринимает устройство управления при получении сигналов.

Основной момент – это установка телефонного номера или даже двух, на которые модуль будет передавать показания, и с которых будет получать настройки и команды.

Преимущества дистанционного управления

Не все пользователи бытовой техники являются сторонниками новых технологий. Многих вполне устраивает обычное механическое управление – просто, доступно, без лишних «наворотов».

Но прежде чем делать окончательные выводы, предлагаем рассмотреть достоинства «умного» оборудования, которое не просто делает жизнь более легкой и комфортной, но и позволяет значительно сокращать расходы.

Управляя газовым котлом на расстоянии, вы можете экономить от 20 до 50 % от общего количества трат на отопление жилища, просто меняя режим работы или выбирая подходящую программу

Главное достоинство удаленного управления газовым котлом скрывается в самом способе: не нужно постоянного присутствовать в доме, «общение» с оборудованием происходит на любом расстоянии.

Причем оно двустороннее – вы посылаете агрегату команды, которые он выполняет и, в свою очередь, оповещает вас об актуальных параметрах и моментально сигнализирует о сбоях и нарушениях в работе.

Возможности программирования отопительной техники ограничены, но все же достаточно широки. Сегодня, обладая газовым котлом с дистанционным управлением, вы можете планировать режим обогрева, находясь на работе, в гостях и даже в длительной поездке

Пользователи, успешно «обкатавшие» систему удаленного управления, выделяют следующие ее преимущества:

• Увеличение ресурса эксплуатации котла за счет оптимального выбора режима, снижения количества выключений/включений, в целом – более бережного использования.
• Долговременное отсутствие больше не грозит возвращением в холодный коттедж – по пути домой можно установить нужную температуру.
• Если установлены наружные погодные датчики, даже не придется вмешиваться в работу котла во время оттепели или заморозков – регулировка температуры произойдет автоматически.
• На расстоянии можно выбирать более комфортный для сна «ночной» режим.
• Если наступит аварийная ситуация или выйдет из строя какая-либо деталь – вы в ту же минуту узнаете об этом.

Конечно, многое зависит от нюансов монтажа и сложности отопительной системы.

Плюс в том, что со смартфона можно управлять не только простейшей, но и разветвленной сетью – с радиаторным или конвекторным отоплением, системой «теплый пол».

В свободной продаже можно найти оборудование для климатического зонирования, которое позволит настраивать комфортную температуру по комнатам: в спальне или кухне – более низкую, в гостиной или детской – выше

Некоторые функции системы запускаются в автоматическом режиме, то есть вам даже не потребуется выбирать режим на телефоне – оборудование само переключится по сигналам датчиков.

Что входит в комплект GSM

Комплектация зависит от производителя и модели товара. В стандартную входят перечисленные ниже детали.

Контроллер (GSM-модуль) — прибор с различным количеством входов, возможностью расширения, если понадобится подключить дополнительные функции. Модели в низком ценовом сегменте содержат пару стандартных функций и рабочих режимов. В более дорогие приборы заранее встроен регулятор управления на неделю.

Переносные температурные датчики, от двух до десяти – это зависит от типа модуля. Предназначены для разных помещений, в том числе есть и наружные. Оптимальное количество – пять, при условии, что один из них будет на улице.

Стандартный вид датчика тепла (уличный и комнатный) для регулирования показателей температуры во всем доме или в определённых комнатах

GSM-антенна необходима для усиления сигнала. Она отвечает за установление беспрерывной связи с владельцем оборудования и с вышками сотового оператора.

Через реле (в большинстве моделей до 3 шт.) реализуется обратная связь с владельцем. В руководстве пользователя во всех модулях есть список кодов, характеризующих все штатные и нештатные ситуации и коды для обратной связи.

Стандартная комплектация gsm модуля на примере модели 4Т от производителя «Кситал». Все комплектующие соединены и подготовлены к монтажу (+)

Дополнительные датчики (например, движения и возгорания) также необходимы. Чаще пользователи самостоятельно докупают их в зависимости от потребностей.

Аккумулятор может дополнительно присутствовать в некоторых моделях. Производители чаще всего ставят литий-ионный. Это важный компонент, так как от него зависит время автономной работы. Если напряжение отключится, то питание в автоматическом режиме перейдёт на аккумулятор.

Ёмкости батареи должно хватать для полноценной работы GSM модуля минимум до пяти часов, лучше – до двух суток. Если вы знаете, что в вашем районе перебои в электросети происходят часто, то имеет смысл приобрести аккумулятор большей ёмкости.

Мастер-ключ препятствует вмешательству сторонних лиц в систему отопления и снимает установленные вами блокировки.

Считыватель электронного ключа Touch memory в модели GSM модуля Ксисал. Используется для защиты от несанкционированного вмешательства в управление котлом

Кроме того, в комплекте можно обнаружить считыватель электронных ключей, сенсорный экран, колодки для подключения к котлу, бухты соединяющих проводов. Комплектующие вы сможете при необходимости докупить или «собрать» набор под свои потребности.

Особенности установки с точки зрения потребителя

Кто бы ни проводил монтаж GSM модуля (вы сами или специалист), обязательно удостоверьтесь, что соблюдены эти условия:

в месте монтажа сохраняется оптимальная влажность, как и при установке котла;
если переносная антенна отсутствует, то проверьте, чтобы передаче сигнала ничего не препятствовало, например, бетонное перекрытие;
обратите внимание на длину кабеля антенны, если потребуется вынести его в другое место;
подсоединяйте модуль при выключенном котле и через УЗО, дабы защитить оборудование от скачков напряжения;
заранее проверьте, что между датчиком температуры и контроллером расстояние не больше ста метров – для лучшей связи.

В начале работ необходимо ввести номера телефонов, на которые будет поступать информация. Затем поступит проверочный код в виде SMS.

Когда вы приобретёте новую карту, то сразу пополните счёт минимум на 300 рублей и попросите оператора отключить все сообщения с платной рекламой, чтобы она не занимала пространство и не сбивала контроллер

Обратите внимание, что у сотового оператора в районе установки такого модуля должен быть бесперебойный сигнал

Для подключения к модулю можно использовать сим-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

После монтажа обязательно протестируйте работу GSM-модуля. Пусть кто-то выйдет с телефоном на улицу, а кто-то останется в доме

Важно проверить, как быстро при определённых изменениях работы котла будут поступать сообщения

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

Также необходимо настроить температурный режим, который регулируют уличный и комнатный датчики

Перед этим обратите внимание, что в документации к котлу указаны минимальная и максимальная температура, при которых он будет работать без сбоев

Комнатный датчик отвечает за тепловой режим внутри помещения. Его в некоторых моделях можно настроить на всю неделю. Например, в рабочие дни актуальны три вида настройки температуры: утром и вечером – высокая, потому что все дома, днём – низкая, ночью – тоже низкая или ближе к средней для комфортного сна.

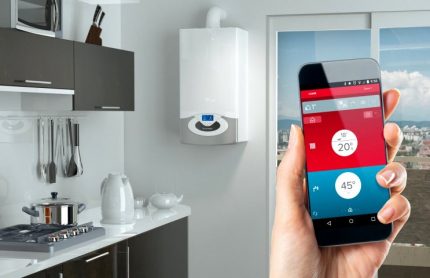

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

На выходных все дома, поэтому выбирайте наиболее комфортный для всей семьи обогрев. Такой режим называется «общий». Если же вы хотите задавать температурный режим в отдельных комнатах, то включайте «зональный». Он отвечает за нагрев воздуха в отдельных комнатах.

В режиме «отпуск» (у разных производителей названия режимов отличаются) температура стоит на самом минимальном показателе. В этом случае вы сможете удалённо управлять автономкой для смены температуры.

Например, находясь по дороге домой, отправить SMS со специальным кодом или же просто введя нужную цифру для смены температурного режима.

Если планы изменились, то пользователь всегда сможет удалённо настроить комфортный температурный режим и вернуться в тёплый дом

Если к системе подключён и бойлер, то можно изменять не только температуру воды, но и систему нагрева. При переходе на летний режим котёл не отключается, а работает на минимальной мощности.

Обратите внимание, что есть режим «антизамерзания», который время от времени включает котёл для поддержания корректной работы всей отопительной системы. Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным

Если градус понижается, то котёл автоматически поднимает температурные показатели

Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным. Если градус понижается, то котёл автоматически поднимает температурные показатели.

После монтажа также протестируйте обратную связь с автономным отоплением. Для этого отправьте сообщение с командой-кодом.

Когда пользователь отправляет sms-ку с кодом (функция обратной связи), то ему поступает ответ с показателями работы системы отопления

Технически связь реализуется через реле, которое напрямую связано с газовым котлом.

GSM МОДУЛИ ДЛЯ УПРАВЛЕНИЯ И КОНТРОЛЯ ЗА ОТОПЛЕНИЕМ

Среди всего оборудования для обеспечения дистанционного управления отоплением следует выделить GSM модуль. Как уже было сказано, он собирает информацию с отопительных приборов, передает ее пользователю и получает указания от него. От правильного выбора GSM модуля зависит эффективность работы всей системы «Умное отопление».

Итак, обращайте внимание на то, сколько GSM модуль поддерживает термодатчиков. Логично, что чем больше зон вы собираетесь контролировать, тем больше необходимо датчиков. Уточняйте, в каких диапазонах температур он может функционировать

Гораздо интереснее выглядят модули, которые могут работать совместно с различными охранными датчиками и сигнализациями, но и стоят они дороже.

Уточняйте, в каких диапазонах температур он может функционировать. Гораздо интереснее выглядят модули, которые могут работать совместно с различными охранными датчиками и сигнализациями, но и стоят они дороже.

Выбирайте модели, которые имеют автономный источник питания

Особое внимание уделите количеству номеров, с которых может вестись управление отоплением. Все чаще встречаются приборы с самыми разными возможностями, например, GSM сигнализации, но нужны они далеко не каждому пользователю. Если приобретается система для котлов, то ищите специальную пометку

Для полноценной системы вам останется отдельно докупить реле и нужные датчики (часто идут в комплекте).

Если приобретается система для котлов, то ищите специальную пометку. Для полноценной системы вам останется отдельно докупить реле и нужные датчики (часто идут в комплекте).

Если говорить о примерах систем, то в первую очередь стоит остановиться на решениях «Кситал» отечественного производства. Это универсальные GSM блоки, которые отлично подойдут для реализации систем контроля и дистанционного управления отоплением.

Они не отличаются красивым дизайном, но это и не главное в таких устройствах. Зато «Кситал» имеет пару интересных особенностей. Во-первых, системы поддерживают работу с двумя SIM-картами – закончились деньги на одной, в работу включается другая. Во-вторых, «Кситал» получили собственную систему защиты от глушения сигнала GSM.

Система имеет все необходимые разъемы для подключения разного оборудования, если планируете использовать ее с котлом, то ищите модель с приставкой «Т». Стоимость «Кситал GSM» колеблется от 6000 до 10000 рублей.

Еще одним качественным модулем GSM является система «Часовой» тоже российского производства. В целом, мало чем отличается от «Кситал». Выполняет все те же функции, имеет ряд особенностей, которые сделают контроль и управление еще более простыми.

К примеру, система позволяет подключать, помимо отопления, другие подсистемы (пожарные сигнализации, видеонаблюдение и т.д.). Имеет специальное приложение для смартфонов, обеспечивая удобный контроль, есть линейка специально для котлов. Цена примерно такая же – 6000-8000 рублей.

2010-2019 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

О предназначении GSM модулей

Из-за возросших требований к уровню комфорта и стремительного темпа жизни появилась необходимость в удаленном управлении разного рода устройствами в доме, к которым относятся котлы отопления. Невзирая на автоматическую работу современного отопительного оборудования и его способность поддерживать требуемую температуру без человеческого вмешательства, нестандартные ситуации все же иногда возникают.

Дистанционное управление котлом отопления

И экстренно корректировать работу прибора, быстро принимать решение нужно, если:

• погодные условия резко изменились;
• есть риск того, что отопительный контур будет заморожен;
• есть перебои с подачей газа либо случилась его утечка;
• теплоноситель протек;
• отключилась подача электричества;
• система теплого пола неправильно функционирует;
• резко повысилось давление;
• газовая горелка потухла;
• отопительное оборудование перегрелось.

Как работает GSM модуль

Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:

• через СМС-сообщения;
• через мобильное приложение;
• голосовыми командами;
• при помощи сайта производителя.

Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показателиSapsan GSM PRO

Принцип действия GSM-системы

Если пользоваться домом от случая к случаю, то отопление может работать в следующих режимах:

• ручное управление — приехал, включил, дождался прогрева дома, выключил, уехал — низкий уровень комфорта, риск замерзания трубопроводов;
• автоматическое поддержание «холостого» или «рабочего» температурного режима — высокие затраты на отопление, риск возникновения пожара;

• включение и поддержание температурного режима с удалённого источника — в случае приезда или в аварийной ситуации (возгорание, промерзание трубопроводов) — высокий уровень комфорта и безопасности, низкие затраты на энергоносители.

Последний вариант представляется самым оптимальным, хотя и требует предварительной адаптации системы отопления (в том числе и котла) и приобретения, собственно, самого модуля.

Принцип действия системы состоит из внешнего воздействия на GSM-устройство, которое подает команды на включение системы отопления в заданном режиме. Включается котёл, запускается работа климатических и системных датчиков, передающих информацию на контроллеры, которые её анализируют и выдают команды исполнительным механизмам:

• открытие, закрытие, регулирование трубопроводной арматуры;
• увеличение, снижение мощности или отключение котла;
• блокировка вышедших из строя элементов.

Принципиальная схема GSM-управления

В свою очередь, система передаёт данные GSM-модулю, который посылает сообщения в виде SMS на командное устройство (мобильный телефон, планшет и т. д.): информацию о температуре в помещении, о температуре теплоносителя, о нештатных ситуациях. Причём получение сообщений зависит от возможностей модуля и заданных настроек.

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

• включать или полностью выключать котел отопления;
• управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
• управлять параметрами температуры контура ГВС;
• идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

• о достижении нижнего или верхнего заданного предела температуры;
• об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
• возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl.

Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.
