Как и чем снимать изоляцию с проводов различного типа
Содержание:
- Почему выгодна разделка кабелей и проводов
- Инструмент для снятия изоляции: разновидности
- Способы снятия изоляции
- Как снять изоляцию провода с наушников?
- Бокорез – эффективная помощь
- Механические приспособления для снятия изоляции с проводов промышленного исполнения
- Как правильно зачистить провода от изоляции
- Виды оборудования
- Принцип зачистки проводов от изоляции
- Как зачистить провод, сохранив его свойства
- Технические параметры
- Выбор паяльника
- Как работают со стриппером?
- Выводы и полезное видео по теме
Почему выгодна разделка кабелей и проводов
Если подойти к этому вопросу с коммерческой точки зрения, то извлечение металла из отработанной проводной продукции может стать источником дополнительного заработка. Средняя цена в приёмных пунктах цветного металлолома за 1 кг составляет:
- медь – 400 руб.;
- латунь – 240 руб.;
- свинец – 100 руб.;
- алюминий – 110 руб.
Важно! Сдавать в утиль кабель и провода невыгодно потому, что перерабатывающие предприятия на извлечение металла несут затраты на очистку проводной продукции от изоляционного покрытия. Поэтому доставка может обойтись дороже, чем прибыль от сдачи кабеля в изоляции
Металл проводов и кабелей содержит минимум примесей, поэтому его ценят намного выше, чем любой другой вид лома. При умелом подходе можно наладить в своей домашней мастерской быструю зачистку гибких проводников электрического тока. Для этого потребуется специальное оборудование – станок для разделки кабеля (стриппер).
Инструмент для снятия изоляции: разновидности
Главным образом, инструменты подразделяются на 2 категории:
- Для домашнего использования.
- Промышленного назначения.
Приборы домашней категории подойдут для выполнения небольших по объёму работ. Чаще всего подобные аппараты покупаются для личного инструментария на случай, если потребуется оперативное вмешательство хозяина в локальную поломку малых масштабов.
Инструмент промышленного (профессионального) разряда предполагает использование в условиях крупных объёмов работ. Например, при прокладке электриком кабельной системы. В этом случае, мастеру необходимо зачистить концы провода, прежде чем монтировать их. Профессионалы используют для этих целей устройство под названием стриппер (в переводе с английского — съёмник).
Способы снятия изоляции
Зачистка проводов ножом
Выясним, что же такое стриппер, и зачем он нужен. По назначению это устройство для зачистки концов проводников при монтаже освещения, сборке электрошкафов, бытовой электроники и т.д. Казалось бы, эту работу и ножом сделать несложно. Однако те, кто сталкивался с этой работой, знают, что это совсем не так. Во-первых, без достаточного навыка, наиболее вероятным результатом будет повреждение жил. Если зачищается многожильная продукция, тонкие проволочки подрезаются и отламываются, контакт с клеммой становится хуже. То же происходит с алюминиевыми жилами. При малейшем изгибе подрезанного участка, они отламываются и операцию нужно начинать снова.
Использование бокорезов
Профессионалы умудряются подрезать и стягивать покрытие бокорезами. Однако так недолго и вовсе отрезать зачищаемый участок.
Некоторые производители, Knipex, например, занимаются производством специальных бокорезов, со специальными проточками на лезвиях. Правда такую операцию можно проделать только с жилами максимум двух диаметров.
Снятие изоляции открытым огнем
Иногда прибегают к помощи зажигалки. Достаточно подержать участок провода над огнем, чтобы слегка расплавить полимерное покрытие и затем сдернуть его пальцами. При этом можно получить легкий ожог пальцев, а часть расплавленной оболочки размажется по жилам.
Нож электрика с пяткой
Специальный нож с изогнутым лезвием и пластиной (пяткой) на конце изгиба. Им можно снимать покровы быстрее, чем срезать ее обычным клинком. Правда, и тут нужно набить руку. Пользуется популярностью среди профессионалов.
Клык
Специальный нож для надреза наружной оболочки в продольном направлении. С обретением некоторой сноровки, клыком можно снимать покрытие круговым движением. Рукоять клыка заканчивается специальным колесом. Поворотом колеса можно регулировать глубину реза наружной оболочки.
Многофункциональный нож
Интересное устройство, способное выполнять снятие изолирующего покрытия многими способами. С его помощью можно выполнять следующие операции:
- разрезать внешнюю оболочку;
- сделать поперечный или круговой надрез;
- снять покрытие с помощью готовых отверстий;
- воспользоваться выдвижным универсальным лезвием, чтобы выполнить операцию «дедовским» способом.
Примером такого приспособления может послужить Jokari 30155 или Knipex 18 85 125.
Как снять изоляцию провода с наушников?
Можно применить лист наждачной бумаги. Зернистость ее не имеет значения (главное – выполнять работы на лицевой стороне элемента). Устанавливаем край провода на наждачную бумагу и сверху давим паяльником. Он расплавит нашу обмотку. Дальше ее остатки можно убрать руками. В результате мы получим провод без изоляции. После этого можно производить соединение при помощи того же паяльника. Это не длительная процедура, но прийти к положительному результату сможет каждый. Не стоит проводить эксперименты, каждый инструмент делает свою работу. Работая с проводами и кабелем, применяют острый нож и стриппер, в других ситуациях стоит подбирать соответствующие приборы.
Бокорез – эффективная помощь
Это металлический инструмент с удобными ручками. Но чаще всего работа выполняется именно мастерами. В этом процессе требуется знать, какую силу применять, иначе возможно повреждение основной жилы. Электрики знают, как осуществлять процесс снятия изоляции. Бокорез применяется в нескольких случаях:
- Когда кабель слишком толстый, то надкусывание делается в нескольких местах по всей длине, а дальше происходит снятие изоляции руками. Этот вариант вполне подходит для неопытных людей. Но прорезы должны выполняться аккуратно, чтобы не нарушать целостность основного кабеля.
- Нужно провести полосу по всей длине, после чего снять основную обмотку движением вниз.
- Через расстояние в 3 сантиметра делаются прорезы бокорезом. После чего нужно небольшими кусками убрать обмотку.
Это самые простые варианты для людей без опыта и не только. Мастера легко работают данным инструментом. Этот вариант поможет легко снять изоляцию с провода для сдачи на лом. Чтобы не повредить основную жилу, стоит удерживать заточенные губки в противоположном направлении стягивания и удаления изоляции. Это позволяет не нарушить ничего и сделать работу быстро.
Сегодня в продаже есть такие провода, на которых производитель в процессе создания делает специальные надсечки, чтобы изоляция быстро снималась. Поэтому перед тем, как снять изоляцию с медного провода, стоит его рассмотреть: возможно, даже инструменты не потребуются.
Механические приспособления для снятия изоляции с проводов промышленного исполнения

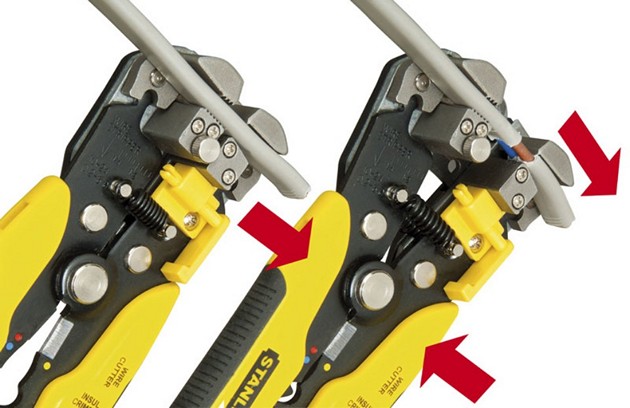

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.
Принцип действия следующий:
При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.
Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.
Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.
Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

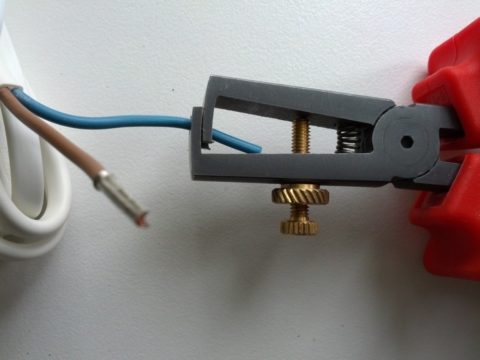

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.
Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.
Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.
Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.
С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.
После чего оболочка легко снимается, не повреждая центральный проводник.
Как правильно зачистить провода от изоляции
Требования к зачистке проводов:

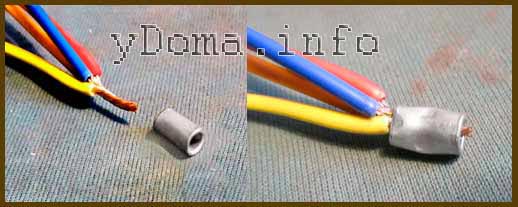

- зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
- с поверхности жилы изоляция должна быть удалена со всех сторон.
Ошибки домашних мастеров:
- Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
- Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.
Срезание изоляции с проводов с помощью ножа
Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.
Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.
При зачистке тонких проводов ножом нужно прорезать только слой изоляции.
Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому.
После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки
После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.
Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.
Удаление изоляции специальными приспособлениями
У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:
- На инструменте выбирается подходящий ручей для оголения нужного проводника.
- Провод устанавливают в этот ручей.
- Сжимают рукоятки.
- Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.
На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.
Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:
Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.
О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:
https://youtube.com/watch?v=RRXMhI_GWQs
При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.
В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.
Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.
Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.
Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу. Нужно приноровиться к усилию обжатия.
Нужно приноровиться к усилию обжатия.
Виды оборудования
При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.
Простое устройство
Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:
- два деревянных бруска размером 40 х 40 х 400 мм;
- два винта длиной 90 мм с гайками М 8;
- малярный или канцелярский нож.
Пошаговая сборка:
- Бруски стягивают струбциной.
- Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
- Винты продевают в отверстия и стягивают деревянные элементы гайками.
- Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
- Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
- Острие резака помещают в середине проёма нужного диаметра.
- Гайки окончательно затягивают. Устройство готово к работе.
Простое приспособление
Удаляют изоляцию следующим образом:
- ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
- провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
- ухватив пассатижами жилу, протягивают весь провод через отверстие;
- металлические проводки отделяют от изоляции и придают им компактную форму.
Универсальный стриппер
Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.
Для сборки самодельного стриппера понадобятся:
- стальной лист толщиной 8 мм;
- две конусные шестерни;
- шток с нарезанной резьбой М 8;
- круглый стальной стержень ø 8 мм;
- г-образный рычаг;
- гайки М 8 и шайбы.
Пошаговая инструкция сборки станка:
- Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
- Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
- В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
- Также делают подвижную П-образную рамку режущего блока.
- Боковые стенки корпуса и блока просверливают с обеих сторон.
- В корпус вставляют вал с одетыми на него роликами.
- На конце вала закрепляют Г-образную ручку.
- В отверстия внутренней рамки вставляют вал с дисковым ножом.
- Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
- В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
- Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
- Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
- В проём вставляют конец кабеля и начинают поворачивать ручку.
- Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.
Разделочный станок с электродвигателем
Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.
Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.
Принцип зачистки проводов от изоляции
Зачистка провода
В профессиональных инструментах используются два принципа удаления с кабеля защитного покрытия:
- Разрыв. Такой способ можно сравнить с зачисткой проводов зубами, когда кусок изоляции, зажатой между зубами, отрывается от остального слоя покрытия с усилием, направленным вдоль проводника.
- Разрезание. В этом случае, режущая кромка прорезает защитный слой по кругу, без повреждения токонесущей жилы. Затем, часть отрезанной трубки снимается с проводника с небольшим усилием.
Профессиональные инструменты для снятия изоляции с проводов, бывают:
- Ручными.
- Полуавтоматическими.
- Автоматическими.
Для работы с небольшим количеством проводов в домашних условиях, можно использовать простые способы зачистки их концов.
Простые способы зачистки проводов
Снятие изоляции с кабельных концов можно выполнять двумя способами:
Тепловым воздействием. При этом используется разогрев жилы до температуры плавления изоляции. Это осуществляется:
- Проплавкой изоляционного слоя ПХВ паяльником, а затем снятие покрытия плоскогубцами. Большой недостаток — наличие ядовитого испарения и коррозия на жале паяльника.
- Зажигалкой.
- Разогретой нитью нихрома.
Снятие изоляции термическим способом
Такие приемы лучше использовать для тонких, небольшой мощности проводников, которые используются в электронике, устройствах связи, аудиоаппаратуре с многожильными мягкими проводниками, работающими в цепях, где напряжение примерно 5 вольт.
Нож электрика
Электрики часто изготавливают нож своими руками. Для этого:
- Берут обломок от пилы ножовочного полотна по металлу с небольшим лезвием.
- Затачивают его на наждачном станке, чтобы придать инструменту форму острого, тонкого клина.
- Рукоятку выполняют плотным наматыванием проволоки, на которую наносят несколько слоев изоленты.
Таким полотном отлично срезается слой поливинилхлорида, но неправильная работа с ножом легко повреждает металл меди или алюминия, близко расположенный к изоляции.
Как быстро снять изоляцию с медного провода в домашних условиях, подскажет видео.
Как зачистить провод, сохранив его свойства
Начнем с простых способов.
Нож
Используется универсальный инструмент: обычный перочинный или канцелярский.
Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.
Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.
По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.
Термический способ
Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.
Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.
Существуют термические инструменты промышленного исполнения.
Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.
Преимущество проволочных термоэлементов:
- Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
- Тонкая линия расплава не приводит к перерасходу материала.
- Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.
Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.
Механические приспособления для снятия изоляции с проводов промышленного исполнения
Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.
Принцип действия следующий:
При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.
Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.
Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.
Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.
Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.
Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.
Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.
Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.
С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.
После чего оболочка легко снимается, не повреждая центральный проводник.
Зачистка проводников с лаковым покрытием
Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.
Технические параметры
Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.
Максимальный/минимальный диаметр кабеля
Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода.
Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.
Стриппер для проводов различного диаметра
Наличие сменных ножей
В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.
Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров. Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями.
Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.
Стриппер со сменными ножами
Регулировка диаметра и глубины реза
Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.
Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.
Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр.
Устройство с регулированием диаметра и глубины реза.
Дополнительные возможности
Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.
Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.
Многофункциональный стриппер
Производитель
Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления. Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.
Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика. Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.
Выбор паяльника
Для качественной и комфортной пайки проводки необходимо выбрать подходящий паяльник. Подбор осуществляется исходя из мощности, размера, материала ручки и жала.
Имеющиеся в продаже паяльники не полностью готовы к использованию. Перед применением с ними потребуется провести подготовительные манипуляции. Процесс не занимает больше часа.
Важно! Новый паяльник при первом подключении в розетку начинает дымить. Не следует переживать
Это абсолютно нормальное явление. Дым образуется из-за выгорания технической смазки, которая использовалась при производстве паяльника. Через 3-5 минут это пройдет.
Мощность нагревателя
Мощность паяльника выбирается исходя из сечения спаиваемых проводов. Чем оно больше, тем мощнее нужен прибор. Тонкие провода сечением до 2,5 кв. мм успешно паяются паяльником на 25 Вт. Для жил потолще, 2,5-10 кв. мм, потребуется устройство на 40-60 Вт. Самые толстые провода паяются соответствующими паяльниками на сотни ватт.
Паяльники отличаются по типу нагревателя:
- из нихромовой проволоки (самые распространенные);
- с индукционным нагревом;
- паяльники, где жало нагревается проходящим по нему током.
Индукционная паяльная станция
Отличия существуют и с точки зрения эргономики:
- классический с продолговатой ручкой;
- паяльник в форме пистолета (похож на термоклеевой пистолет)
Важно! Существуют и другие, экзотические виды паяльников. Например, инфракрасный
Нагрев осуществляется с помощью ИК теплового излучения.
Уход за жалом паяльника
Современные необгораемые жала не нуждаются в заточке и обслуживании. Однако обычные медные приходится подтачивать.
В процессе работы медное жало разогревается до температур от 80 до 450°C. Нагрев приводит к его выгоранию. На кончике жала образуются ямки, кратеры и углубления. Неровности мешают качественной пайке. Поэтому форму жала периодически требуется подправлять напильником. Данная операция нужна не чаще 1 раза в месяц. По правилам безопасности перед заточкой жала паяльник требуется отключить от сети.
Частые подпиливания уменьшают длину жала. Со временем его придется заменить новым. Поэтому жало должно быть сменным и вытаскиваться из паяльника (если модель инструмента позволяет). Во время работы в полости паяльника попадают пары флюса. Они затвердевают и блокируют жало. Поэтому раз в год его рекомендуется извлекать из паяльного аппарата и вытряхивать из электроинструмента гарь от флюса. Если это не делать, то через несколько лет жало прикипит так, что его невозможно станет извлечь.
Выбор температуры пайки
Температура паяльника играет ключевую роль. Слишком холодное жало не способно расплавить припой до требуемой текучести. Он не растечется должным образом по спаиваемым деталям. Перегретое жало также плохо. Флюс будет слишком быстро сгорать и испаряться с места пайки. Характерный признак перегретого паяльника — это чрезмерное дымление канифоли. Раскаленное жало плохо и тем, что оно покрывается слоем окисла, после чего припаять провод не получится.
Паяльник с регулятором мощности
Как работают со стриппером?
Съёмник изоляции, называемый стриппером, предназначен удалять с концов проводов изоляционный материал, разделывать кабель при производстве электромонтажных работ. Почти для каждого вида проводов и кабелей нужна своя технология освобождения от изоляции и специальный инструмент. Его использование сокращает время работ, обеспечивает их высокое качество, снижает риск поражения током.
Принципиально стриппер представляет собой инструмент со встроенными лезвиями, позволяющий проводить нужные разрезы на проводах и удалять изоляционный материал без повреждения токонесущего провода. Стрипперы могут быть ручными, полуавтоматическими и работающими в автоматическом режиме.
Они могут выполнять функции удаления изоляционных материалов с:
- отдельных проводов;
- витой пары проводов;
- коаксиального кабеля;
- силового кабеля;
- оптического волокна.
Прежде чем приступить к снятию изоляционного покрытия необходимо определиться с размером калибровочного отверстия и длиной снимаемой изоляции
Если используется ручной или полуавтоматический инструмент, важно верно выбрать диаметр калибровочного отверстия. Провод не повреждается, если это отверстие меньше, чем толщина заизолированной части и больше, чем сечение проводящего металла
Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента.
Многие модели стрипперов оснащены встроенными ограничителями длины снимаемой изоляции. Она обычно определяется исходя из точки монтажа и геометрии разъёма или клеммы контакта. Правильно определённая длина позволяет многократно выполнять операцию с хорошим результатом. Неправильно определённая длина может создать опасность замыкания и опасность пожара.
Для того чтобы своевременно выявить потенциальную опасность, следует, сняв первый раз изоляцию, проверить состояние металлического проводника, наличие повреждений, излишних срезов, надкусов. При обнаружении подобного провод следует обрезать и операцию провести заново. При необходимости скорректировать настройки инструмента.
Залогом успешной работы является соблюдение элементарных требований безопасности. Главным условием здесь является обесточивание кабеля, на котором ведутся работы
Важно исключить также возможность его несанкционированного включения. Если обстоятельства требуют работы на проводах под напряжением, необходимо использовать проверенный стриппер с рукоятками, обеспечивающими надёжную защиту от поражения электрическим током
Выводы и полезное видео по теме
Обзор инструментов для снятия изоляции — от самых дешевых до дорогих:
Какой бы способ вы не использовали для зачистки изоляции, нужно помнить, что работа эта опасна. Избежать проблем поможет внимательное и грамотное отношение к используемому инструменту
Каждое изделие нужно применять в соответствии с его назначением, соблюдая максимальную осторожность
А каким способом для снятия изоляции с проводов пользуетесь вы? Пожалуйста, поделитесь собственным опытом с людьми, которые впервые столкнулись с такой задачей. Оставляйте свои комментарии, делитесь опытом, задавайте вопросы в блоке под статьей.
Занимаясь мелкими ремонтными работами в доме, часто приходится иметь дело не только с проводами, но и с кабелями. По этому и возникает вопрос: как правильно зачистить провод от изоляции? Между проводом и кабелем есть различия, например, провод – это один проводник, который даже может не предусматривать возможность снятия изоляции (голый провод), кабель же – это целая сеть несоприкасающихся друг с другом носителей тока, обтянутых общим слоем – изолирующей оболочкой. По сути, внутри кабеля всегда находятся несколько проводов. Зачистки иногда требуют, как отдельные проводники, так и все проводники в кабеле. Часто приходится снимать длинный отрезок верхней оболочки (изоляции). По этому одними лишь руками здесь не обойтись.
