Делаем садовый измельчитель веток своими руками

Как сделать измельчитель травы из стиральной машины своими руками

Процесс изготовления траворезки несложен для опытного мастера. Чтобы сделать измельчитель травы своими руками, изучают чертежи, размеры, фото-инструкции.

Порядок работ:

От старой стиральной машины применяют цилиндрический корпус и двигатель мощность 1,8 кВт. Изнутри на днище снимают защитный кожух. Измеряют диаметр вала. К гайке приваривают четыре ножа на равном расстоянии. Длина лезвия должна быть на 3 мм меньше, чем ½ внутреннего диаметра цилиндра. Гайку с ножами прикручивают на втулку. На тыльную сторону ножей перпендикулярно приваривают уголок или пластину. Это сооружение будет играть роль выталкивателя травы

Внимание! При выполнении сварочных работ обязательно соблюдают правила техники безопасности. Применяют защитный фартук, очки и рукавицы

Чтобы обеспечить бесперебойную работу, необходимо сбрасывать измельченную траву в приемник (ведро, ящик или другая емкость, подходящая по размеру). Для этого сбоку в барабане и в корпусе проделывают прямоугольное отверстие размером 10*20 см. С внешней стороны огораживают проем кожухом, чтобы трава попадала в приемник и не разбрасывалась по всему помещению. Для конструкции изготавливают опору из металлического профиля 2*5 см, толщиной 3 мм. Вес измельчителя может достигать 20 кг, поэтому основание должно быть выполнено из надежного долговечного материала.

При желании на опору устанавливают колеса, если возникает необходимость переносить измельчитель из одного места участка в другое. Чаще всего конструкцию устанавливают стационарно в сарай. Измельчение травы производят в следующем порядке:

• измельчитель включают в электросеть и нажимают кнопку «пуск»;
• когда двигатель разгонится, в отверстие загружают траву;
• если свежая влажная трава наматывается на нож, необходимо остановить установки и очистить втулку.

Садовый измельчитель травы

От того, какой объем травы необходимо будет обработать (утилизация садового мусора, на компост, для кормов домашней скотине), зависит и создаваемый самодельный измельчитель травы. В основном он мало чем отличается от мясорубки, только для травы и сена соломы, во всяком случае, принцип работы такой же.

Типы измельчителей травы:

• различные по мощности, смотря какое количество травы необходимо обработать. С большой мощностью могут осилить и небольшие сучки;
• различный тип ножей – дисковые ножи (лезвия, измельчающие садовый мусор при вращении), фрезерные ножи (шестерни, которые при вращении затягивают материал и автоматически перемалывают его);
• различный тип работы – на бензине (обслуживание дороже) или электричестве (аппарат привязан к имеющейся розетке);
• стационарный тип или передвижной (тип газонокосилки).

Из стиральной машины

Сама по себе она является отличным объемным контейнером для сена, травы, соломы и пр. Принцип данного измельчителя как у кухонного комбайна.

Необходимо:

• несколько ножей, размещенные в контейнере цилиндрической формы;
• дополнительная емкость для верхней части агрегата, в которую будет подаваться сено, трава, солома;
• дополнительное отверстие в боковой части, чтобы было откуда поступать переработанному материалу;
• приемник готовой продукции (ведро, коробка и пр.).

Из пылесоса

Потребуется только корпус пылесоса и его двигатель.

Понадобятся:

• мощность двигателя может быть равна 180 Вт, этого достаточно;
• ножи, из ненужных ножовок, закрепить гайками на втулке с резьбой (примерная длина – 40 мм). Закрепить внизу емкости и болтами над ножами;
• отверстие для измельченной травы попытаться проделать под ножками или в боку;
• чтобы защитить электродвигатель, основание должно обязательно быть устойчивым.

Из болгарки

Принцип создания самодельного измельчителя травы из болгарки, как и в предыдущих агрегатах:

• подобрать емкость;
• просверлить в дне отверстие, для того чтобы установить режущий блок;
• изготовить металлическую основу и приделать к нему болгарку, тщательно закрепив хомутами.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

Способы утилизации древесины

Есть несколько способов утилизации древесных отходов. В настоящее время можно воспользоваться как сторонними услугами, так и избавиться от них подручными средствами:

1. Можно использовать ветки как отопление для дачи или дома.
2. Сервисные компании за отдельную плату прибудут на место и проведут полный комплекс технологических работ по утилизации, выдав соответствующую бумагу.
3. Также можно развести костер на своем участке. Сжигать отходы нужно порциями, чтобы пламя было небольшим.
4. Ветки можно переработать в садовый компост. Для этого можно воспользоваться щеподробилкой.

Щеподробилка — специальное оборудование для измельчения веток, которое можно приобрести в специализированных магазинах, а можно сделать самостоятельно. Конструкция очень простая: внутри корпуса крутится фреза, которая перемалывает ветки. Привод осуществляется за счет электрического или бензинового двигателя. Также есть ручные модели, но они менее эффективны.

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

1. Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
2. Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
3. Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
4. Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
5. Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
6. Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
7. Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
8. Электродвигатель, магнитный пускатель и проводка.
9. Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

• сварочный аппарат;
• электродрель с набором свёрл по металлу;
• угловая шлифмашина (в просторечье «болгарка»);
• точильный станок (наждак);
• набор гаечных ключей;
• молоток;
• металлическая линейка, рулетка;
• маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

Разновидности

Садовые измельчители различаются прежде сего по производительности. Легкие модели справляются с ветками и сучьями диаметром до 25 мм, средние – до 40мм и тяжелые- до 50 мм.

Производительность определяется мощностью двигателя и размерами рабочих органов. У измельчителей заводского производства в горловине устанавливают ограничитель диаметра веток, калибрующий их и не пропускающий к режущей части слишком толстые.

Виды энергоустановок

Чаще всего на измельчителях используют бензиновые четырехтактные двигатели. Реже применяются двухтактные или дизельные.

Достоинством их является автономность- не надо тянуть кабель.

Недостатки-

• высокая шумность,
• вибрация,
• выхлопные газы,
• сложность управления.

Для устойчивой работы мощность мотора начинается от  5 л.с.

Гораздо удобнее в работе шредеры с электроприводом.

Для веток с кустов толщиной до 20 мм достаточно 1200-1500 ватт. Если планируется дробить поросль диаметром до 40 мм, потребуется 2500- 4000 ватт.

На садовых участках редко встречаются измельчители для ветвей толще 50 мм, это уже, как правило, профессиональные установки, они справляются с ветвями до 150мм и потребляют свыше 10 квт

Виды режущих блоков

Рабочий орган устройства, его размеры и конструкция во многом определяет диаметр ветвей, с которыми он сможет справиться.

1. Дисковый блок. На один вал насаживают несколько режущих дисков, например, от циркулярной пилы. Такие устройства несложно изготовить самостоятельно, но толщина веток ограничена 20 мм.
2. Фрезерный барабан. Более производительная система, при достаточной мощности двигателя может измельчать ветви до 80 мм. Требуется редуктор на зубчатых колесах, достаточно сложная в изготовлении.
3. Шнековый барабан. Универсальное и мощное устройство. Для изготовления потребуется специальная сталь и индустриальное оборудование и станки, недоступные в домашней мастерской.

Советы по эксплуатации садового шредера

Эксплуатация электрического садового измельчителя, изготовленного с соблюдением всех требований относительно безопасности, не представляет трудностей. Тем не менее, во время работы установки следует придерживаться нескольких простых норм и правил.

Приступать к измельчению веток следует только в защитных очках или маске, в головном уборе и высокой обуви. Лучше всего подавать ветки голыми руками, или, на худой конец, в плотно облегающих перчатках.
Запрещается опускать руки ниже проёма загрузочного бункера. При необходимости, протолкнуть хворост можно следующей порцией прутьев или специальной палкой с разветвлением на конце.
Размер веток не должен превышать половину межосевого расстояния между валами. При выборе древесных отходов, предназначенных для утилизации, надо учитывать ширину используемых ножей.
Следует исключить возможность попадания в приёмный бункер кусков стекла, камней, металлического и пластикового мусора как при эксплуатации агрегата, так и во время хранения.
Лучше всего поддаются измельчению на двухвальной установке сырые ветки. Если необходимо утилизировать части корневищ, то их обязательно очищают от земли.
При заклинивании древесных остатков в рабочем барабане, аппарат немедленно отключают от сети

Дальнейшее извлечение застрявшего мусора проводят только при полном обесточивании оборудования.
При эксплуатации следует уделить особое внимание месту прокладки питающего кабеля — он не должен попадать в зону выброса продуктов дробления.

Надёжная и долговечная работа измельчителя веток зависит не только от правильной эксплуатации, но и от условий хранения. Поэтому после каждого использования шредер необходимо очистить от остатков продуктов переработки и убрать в сарай или под навес. Кроме того, потребуется следить за остротой режущих кромок. Хорошо заточенные ножи сделают работу приятной и снизят нагрузку на узлы станка. При соблюдении правил эксплуатации садовый измельчитель будет радовать безопасной и беспроблемной работой долгие годы, облегчая уход за участком, принося пользу и удовольствие.

Соорудить своими руками измельчитель веток несложно. Для этого лучше использовать электрический двигатель, а саму конструкцию шредера заимствовать из Сети, при необходимости модифицируя под свои нужды. Благодаря множеству вариантов подобной установки, несложно подобрать ту, которая потребует минимум вложений. Самодельный измельчитель будет работать не хуже заводского аналога, утилизируя органические отходы и способствуя облагораживанию загородного участка.

Правила работы и меры безопасности в эксплуатации самодельного измельчителя травы

Чтобы ваша техника прослужила дольше, в работе с ней придерживайтесь здравого смысла:

• не закладывайте слишком много сырья;
• не трамбуйте траву в баке;

• не перерабатывайте сырую солому или ветки;
• не допускайте попадание внутрь бака слишком крупных веток или постороннего сора.

В любом из этих случаев механизм измельчителя может заклинить в тот же момент или же поломка проявится в будущем. Главное же — берегите своё здоровье и жизнь. Работа с электричеством чревата риском. Поэтому следуйте простым рекомендациям:

1. Не допускайте к работающему или выключенному измельчителю детей.
2. В процессе работы обязательно надевайте маску и защитные очки. Они уберегут лицо от острых предметов, которые могут вылететь из измельчителя.
3. Следите за целостностью кабеля и элементов электроцепи. Контролируйте качество работы двигателя.

Конструкция самодельного измельчителя сэкономит ваши деньги. Сделать его не сложно

Но важно помнить о мерах безопасности во время эксплуатации. Тогда измельчитель будет работать качественно и долго

Виды режущих элементов для самодельных шредеров

Толщина помола веток зависит от используемых ножей. Домашние измельчители оснащаются рубящими насадками разных типов:

• пластинчатыми (с одной или несколькими пластинами);
• дисковыми (с двумя или более лезвий);
• фрезерными.

Пластинчатые ножи являются по сути плоскими режущими элементами. Вращаясь, они очень мелко перемалывают все растительные отходы в кашицу. При переработке крупных веток такие лезвия нуждаются в частой заточке.

Дисковые режущие конструкции рассчитаны на мягкие растительные отходы. Самый простой такой нож представляет собой диск с двумя горизонтально расположенными лезвиями. Они применяются для измельчения травы и веток до 2,5 см в диаметре. В более сложном исполнении полотен для дробления может быть 4 или 6 штук. Их работа, как правило, выполняется в вертикальной плоскости, измельчая растения до 4 см в диаметре.

Фрезерные режущие элементы представляют собой вал с закреплёнными на нём пластинчатыми или дисковыми ножами.

Зависимость толщины перерабатываемых сучьев от мощности электродвигателя и интенсивности работы:

Мощность электродвигателя, кВт в час	Толщина перемалывания, диаметр в мм	Степень интенсивности работы двигателя
до 1,5 — 2	до 20 мм	низкая
от 2 до 4	до 40 мм	средняя
свыше 4	от 70 до 150 мм	высокая

Простейшие самодельные садовые измельчители можно сделать из:

• стиральной машины;
• болгарки;
• строгального станка.

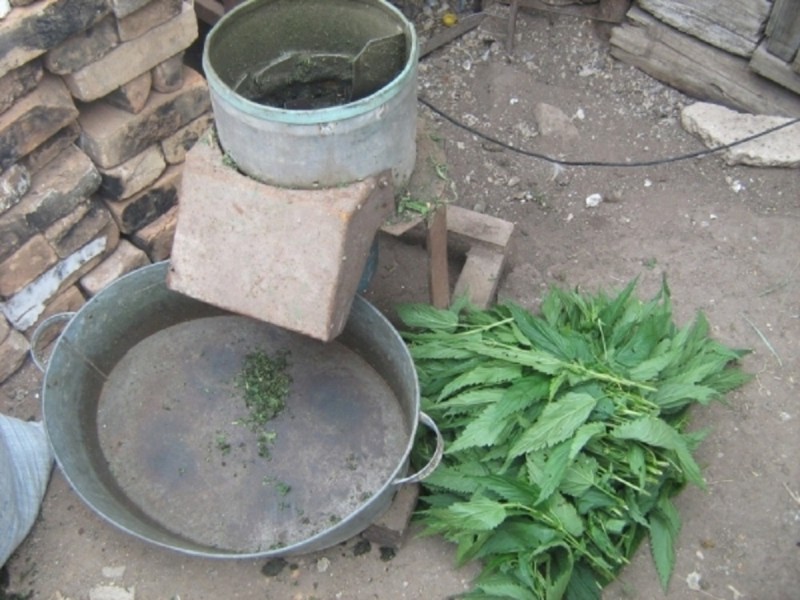

Измельчитель из стиральной машины

Типы и популярные модели

Ассортимент траворезок велик, что позволяет легко выбрать необходимое устройство. Они могут быть с электродвигателем или механическими. Однако опытные фермеры рекомендуют приобретать:

1. «Бош». Агрегат способен переработать в течение часа до 230 кг сена, травы. Оснащен травосборником.
2. «Кубанец». Подходит для измельчения зеленой травы, листвы, сена, кормовых корнеплодов. В час электрическое устройство способно переработать до 300 кг.
3. «Викинг». Измельчитель перерабатывает не только траву и сено, но и ветки. Электрический двигатель выдает до 2500 Вт мощности.
4. Worx WG 430 E. Оснащен мощным двигателем. Устройство способно перерабатывать до 2 кубов сухой либо свежей травы, а также листвы.

Изготовление ножей и стойки измельчителя

Изготавливая измельчитель травы садовый электрический своими руками, на следующем этапе нужно заняться ножами для измельчения, которые, как правило, изготавливаются из отрезков старой пилы. Стойки, которые будут удерживать конструкцию, должны быть выполнены из прочного материала, его ширина должна быть установлена мастером самостоятельно. Отлично подойдут для этого ножки старого табурета.

Ножи для измельчения следует зафиксировать на специальной втулке. Ее можно выполнить своими силами или заказать токарю, который будет использовать специальное оборудование. Изготавливая измельчитель травы садовый электрический своими руками, втулку нужно выполнить таким образом, чтобы ее высота была равна 50 сантиметрам. Для определения подходящего диаметра необходимо ориентироваться на габариты гаек, которые применяются для зажима лезвий. Наиболее подходящей разновидностью гаек является водопроводная.

Устройство из насоса «Агидель»

Чтобы изготовить производительную дробилку, необходимо иметь чертеж устройства и насос «Агидель» с двигателем 3 000 об/м, работающий от напряжения сети 220 В. В качестве емкости траворезки подойдет ведро, бак или кастрюля, ножи можно изготовить из лезвия сломанной ножовки.

Так же потребуется двигатель от стиральной машины, кабель и кнопка запуска прибора в работу.

Домашняя птица будет благодарна хозяину за силос из свежей травы, смешанный с комбикормом или отрубями. Маломощные малогабаритные измельчители травы способны работать в любом месте: в помещении, на улице, под навесом.

Основным требованием к эксплуатации устройства, оснащенного режущими инструментами и работающими от электричества, является соблюдение оператором техники собственной безопасности.

Читать так же: Сколько яиц несет перепелка в день и от чего зависит яйценоскость

Бензиновый ручной измельчитель часто используется непосредственно на месте сбора сырья, оборудование с электропитанием может быть только стационарным. Для снижения вибрации в дробильной установке рекомендуется устанавливать крестообразно два ножа. Корморезка справится с растениями бобовых культур и лугового разнотравья.

Нюансы эксплуатации самодельной техники

Сделанный самостоятельно шредер — это по сути три в одном: измельчитель для веток, соломорезка, механизм для резки травы. Он помогает существенно облегчить домашний труд, связанный с утилизацией растительных отходов, а также прокормом птицы и скота.

Для самодельной электротехники рекомендуется устанавливать отдельный дифференциальный автомат, чтобы обеспечить надежную защиту от поражения электрическим током в случае непредвиденных обстоятельств. В любом случае, изготавливая садовый измельчитель самостоятельно, требуется соблюдать правила техники безопасности. Также придерживаться их стоит и во время эксплуатации механизма. Рекомендуется перед работой с техникой надевать очки, подходящую защитную одежду и проверять надежность закрепления элементов конструкции. Следует учитывать при создании самодельного агрегата предстоящий объем работ, а также характер перерабатываемой растительности, чтобы подобрать двигатель нужной мощности и нужную конструкцию ножей. Это позволит сделанному устройству без особых проблем справляться с поставленными задачами.

Выбор типа двигателя: электрический или бензиновый?

При выборе двигателя для самодельного измельчителя необходимо учитывать доступность компонентов.

Если в гараже есть хороший бензиновый мотор подходящей мощности (2–5 л. с.), то его можно установить на большинство садовых измельчителей веток, сделанных своими руками.

Бензиновый двигатель сделает измельчающую установку автономной, поэтому ее можно будет использовать даже там, где нет возможности подключиться к розетке.

Если же аппарат будет работать только неподалеку от розетки, то лучше отдать предпочтение электромотору. Даже если его придется покупать, разница в эксплуатационных расходах быстро компенсирует ваши затраты.

Это связано как с разницей в стоимости электроэнергии и бензина, так и в расходах на обслуживание бензиновых моторов.

Еще один фактор, который влияет на выбор двигателя – удобство его установки. Бензиновые моторы хорошо работают лишь тогда, когда их вал расположен горизонтально.

Поэтому для подключения к вертикальному валу измельчителя, а именно так устанавливают вал мульчера, потребуется редуктор, обеспечивающий поворот на 90 градусов. То есть придется тратиться не только на двигатель, но и на редуктор. А электромотор хорошо работает при любом расположении вала, поэтому можно обойтись без редуктора.

Устройство и принцип работы

Разнообразные с виду шредеры обладают сходным внутренним устройством. В них входят такие основные узлы, как:

1. Рама. Обеспечивает надежное крепление всех остальных узлов. Варится из уголка или выгибается из стальных труб.
2. Электродвигатель или двигатель внутреннего сгорания.
3. Трансмиссия. Передает вращение от мотора на режущий инструмент.
4. Рабочие органы. Режут и дробят древесину.
5. Горловина. Через нее в агрегат заправляются ветки. Горловина также направляет ветки на режущую часть, правильно их ориентируя. Кроме того, она выполняет функции калибровки веток и исключает попадание руки оператора в режущую часть.
6. Кожух. Прикрывает рабочие органы от попадания влаги и грязи, также несет защитные функции, исключая попадание частей тела в рабочие органы.

Принцип работы устройства предельно прост: ветка затягивается между двумя вращающимися друг навстречу другу валками, снабженными режущими поверхностями. В некоторых моделях используется один валок, прижимающий ветки к пластине. Режущие поверхности нарезают ветку на мелкие кустки, а сила прижима дополнительно дробин их.

Измельчитель травы и соломорезка из болгарки своими руками

Рассмотрим вариант с нижним расположением двигателя, что подходит как для резки силоса и соломы, так и для веток.

1. Изготовьте станину. Можно сделать ее из дерева, но лучше использовать металл – благодаря своей массе, он менее чувствителен к вибрации и обеспечивает лучшую устойчивость.
2. Подготовьте металлическую емкость на 15-25 литров. Емкость должны быть круглая, чтобы посредством центробежной силы вся трава попадала на ножи.
3. В нижней части проделайте отверстие, в которое будет устанавливаться вал болгарки.
4. Сбоку внизу прорежьте небольшое отверстие произвольной формы. К этому отверстию прикрепите закрытый желоб, по которому измельченный силос будет ссыпаться в подготовленную емкость.
5. Изготовьте верхнюю крышку из какой то металлической или деревянной пластины– при работе измельчителя она не позволит траве вылетать из мельницы.
6. Измельчитель веток из болгарки своими руками почти готов. Установите в нижней части саму шлифмашинку, закрепив ее при помощи скоб и болтов.
7. Рекомендуется сделать несколько комплектов ножей. Для травы достаточно простого ножа от газонокосилки. Для соломы нужны хотя бы четырехлопастные наточенные ножи. Если же вам нужен измельчитель веток из болгарки, то ножи должны быть из более прочного и толстого металла, зато их не нужно сильно затачивать – достаточно наметить режущую кромку. В любом случае, при необходимости ножи легко заменить для определенной цели.
8. Закрепите ножи на валу с помощью крепежной гайки.

https://youtube.com/watch?v=RNxihaa57CE

Материалы и инструменты

Большую часть составляющих шредера можно подобрать из запасов, имеющихся в домашнем хозяйстве. К примеру, рама прекрасно собирается из металлических уголков, швеллера и труб. Электродвигатель, как правило, покупается либо берется у мини-трактора. Используемая фреза должна быть обязательно с крупными зубцами, а дисковые пилы – обладать диаметром от 100 до 200 миллиметров. Если работа происходит с валом, то шестерни приобретаются в количестве пары штук, то же относится и к шкиву, а также к самому валу – их должно быть два. Ножи можно будет сделать из рессор автомобиля при наличии фрезерного станка.

Выбор двигателя

Основными критериями при выборе электрического мотора для изготовления самодельного измельчителя являются его мощность и скорость вращения вала. Чем выше эти показатели, тем более эффективным и функциональным получится механизм.

Подходящими «донорами» двигателя для дачного измельчителя травы и веток могут стать домашние электроприборы, имеющиеся в пользовании или отслужившие свой срок службы, но находящиеся в исправном состоянии:

1. Угловая шлифовальная машина УШМ или болгарка;
2. Старая стиральная машина.

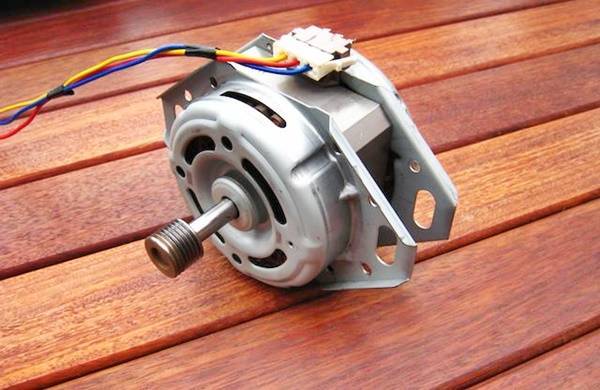

У стиральных машин мощность составляет 180 Ватт при максимальной скорости вращения 200-2400 оборотов в минуту. Если использовать ременную передачу при сборке устройства, то подбором шкивов можно добиться и более высокой скорости, но, к сожалению, мощность мала. Такой двигатель можно устанавливать на измельчители травы. Для более твердого и толстого сырья он слаб.

Силовые установки от бытовых угловых шлифмашин имеют более внушительные показатели – от 600 до 1500 Вт при скорости от 15000 до 6800 об/мин соответственно. Чем больше мощность, тем большего диаметра отрезные или шлифовочные круги (115-230мм) могут быть установлены. Чем больше круг – тем меньше скорость вращения.  Недостатком таких электромоторов может стать то, что в их конструкции есть коллектор и передача тока на обмотки осуществляется посредством щеток из графитового состава. Со временем такой контакт, по мере загрязнения, может вызывать искрение и дополнительный нагрев узла.

Садовые дробилки, имеющие силовую установку 1,5кВт способны перерабатывать ветки и стебли толщиной 10-15 миллиметров.

Подводя итоги, можно сделать вывод, что соорудить аппарат для дробления травы и зерна (для получения комбикорма из злаков и зерновых культур) можно из стиральной машины, использовав двигатель. Кроме того, в качестве емкости для дробления может быть использован и ее водяной бак из нержавеющей стали.

Если Вы хотите своими руками сделать измельчитель для травы, стеблей растений, веток деревьев и кустарников – три в одном, то в качестве силовой установки можно использовать электрический двигатель от болгарки. Именно на этом варианте и остановимся.

Двигатель

Устройство измельчителя сена и соломы

Все соломорезки схожи по конструкции, имеют одинаковый набор элементов, а также аналогичный принцип работы. Разница только в габаритах оборудования – существуют промышленные измельчители, необходимые для переработки большого количества сырья, а есть компактные, которые используются в небольших хозяйствах. В конструкцию соломорезки входят следующие элементы.

• Электромотор – основная деталь, которая приводит в движение весь аппарат. Его мощность зависит от размеров соломорезки.
• Короб (бункер) для загрузки сырья, размеры которого также зависят от величины измельчителя.
• Металлическая рама, на которой размещён двигатель.
• Кронштейн, фиксирующий мотор и принимающий на себя его вибрации.
• Опоры в виде треноги, позволяющие конструкции оставаться неподвижной. Высота зависит от размера двигателя.
• Ножи (от 2 до 4) и вал, осуществляющие сам процесс измельчения.
• Выгрузной механизм – боковой элемент конструкции, служащий для выгрузки измельчённого сырья.

Некоторые модели оснащены молотковой дробилкой, поэтому не только обеспечивают измельчение тюков и валков, но также размочаливают готовый продукт.

Соломорезка – незаменимый в сельском хозяйстве инструмент. С её помощью можно спрессовать сырьё в тюки или валки, чтобы они занимали меньше места при хранении.

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

Чертёж молоткового измельчителя

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

Режущий инструмент — пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

Пакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

Набор пил на шпильке М20

Вид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

Элемент рамы

Ось и вал

Сборка валов

Расположение валов на раме

Валы из квадратной заготовки под 4 ножа

На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.
