Нарезать резьбу на трубе не так уж сложно

Содержание:

Что такое резьба на металлических трубах

Трубная резьба – спиралевидное чередование канавок и выступов (витков) на наружной или внутренней поверхности труб. Используется она при монтаже наружных, внутренних газо- и водопроводных сетей, соединения труб в различных конструкциях.

Основными функциями резьбы на металлических трубах являются следующие:

  • Соединение труб при помощи различных фитингов (муфт, сгонов, углов, тройников, крестовин).
  • Герметизация, надежная фиксация соединенных труб при помощи уплотнительных материалов.
  • Возможность разборки коммуникаций.

Основные параметры резьбового соединения:

  • Профиль – выступы и впадины витков резьбы. В зависимости от видов резьбового соединения профиль может иметь треугольную, трапециевидную форму. К основным характеристикам профиля относится угол при его вершине, высота.
  • Наружный диаметр (D) – параметр равный диаметру цилиндра описанного по вершинам выступов (для наружной резьбы) или по нижним точкам впадин (для внутренней). Выражается в миллиметрах
  • Внутренний диаметр (D1) – в отличие от предыдущего параметра равен диаметру цилиндра, описанного по нижним точкам впадин, вершинам выступов. Измеряется в миллиметрах
  • Направление – в зависимости от направления движения витков при закручивании резьбовая часть бывает двух видов: правая (закручивается по часовой стрелке), левая (при закручивании витки движутся против часовой стрелки);
  • Шаг(P) – расстояние между одноименными сторонами соседних выступов профиля. Выражается в миллиметрах или в количестве витков (ниток) на дюйм.
  • Количество заходов – число начальных (торцевых) выступов с которых начинается резьбовая часть.


Строение резьбы

Для конусных резьбовых соединений применимы также такие параметры как конусность и угол подъема.

Критерии выбора трубного клуппа

Модели клуппов для нарезки резьбы многообразны. Они отличаются разными параметрами, конструкцией, размерами. При выборе нужно учитывать следующие особенности:

Не покупать дорогих моделей для домашних мастерских.
Самые дешёвые инструменты быстро выйдут из строя

Они подойдут для проведения разовых работ.
Обращать внимание на размер, форму съёмных резцов. Они не всегда подходят к оснастке других производителей.
Желательно выбирать наборы рабочих головок с различными диаметрами.
При выборе материала рабочей части отдавать предпочтение легированной стали.

При расчёте мощности электрических моделей нужно учитывать вид обрабатываемого металла, сплава.

Правила нарезания резьбы с помощью плашек

Только при соблюдении установленных правил проведения работы позволяет получить поверхность с высокой точностью и качества. Плашка для нарезания наружной резьбы должна применяться совместно со специальным воротком, за счет которого осуществляется передача усилия.

Варианты нарезания круглыми и раздвижными плашками

При рассмотрении того, как нарезать резьбу плашкой, следует уделить внимание нижеприведенным моментам:

Для определения точных параметров инструмента следует уделить внимание маркировке, которая наносится на корпус. Маркировка проводится согласно установленным стандартам

Некоторые специалисты могут определить параметры изделия «на глаз».
Весь процесс начинается с подготовки заготовки. Обеспечить легкий старт можно путем снятия фаски, для чего можно использовать напильник. Фаска делается под углом 45 градусов, и не должна быть большой. Нужно следить за равномерностью снятия металла.
Нарезание витков не должно проводится по сухой поверхности, так как это приводит к быстрому изнашиванию режущей кромки. В зону резания добавляется специальная смазка, которая существенно упрощает ход за счет снижения трения. Смазка может быть представлена моторным маслом или солидолом.
Процесс резания предусматривает совершение двух витков, после чего одного витка в обратную сторону. За счет движения инструмента в обратную сторону происходит удаление стружки с зоны резания, что приводит к упрощению хода и повышению качества проведенной работы. Первые несколько витков нужно следить за тем, чтобы инструмент находится в строго вертикальном положении, иначе качество получаемой поверхности будет низким.
В дальнейшем на два оборота по ходу резания должно совершаться около полуоборота. За счет этого обеспечивается более плавный ход. Если корпус во время обработки нагревается, то следует делать перерывы. Слишком высокая температура становится причиной пластичности металла, которая приводит к уменьшению параметра износостойкости.

Проверка качества полученных витков проводится при применении гайки с нужным диаметром и параметрами резьбы. Первый проход может проходить с небольшими затруднениями, но в пределах нормы. Вторая и последующая проверка должна проводится без усилий.

Стандарты резьб

Рассмотрим несколько вариантов. Стоит учесть, что некоторые вообще перестали применяться при изготовлении

Поэтому мы акцентируем ваше внимание на конкретных видах, востребованных во всем мире

G — Цилиндрическая (дюймовая) трубная резьба

В Русской системе стандартизации обозначается ГОСТ 6357-81, на мировой арене – BSPP. Именно такие изделия в большинстве случаев применяются в работе с газовыми или водопроводными трубами и продаются в любой торговой точке. Как правило, бронзовая, стальная, или латунная сантехническая арматура оснащается данным стандартом. Что касаемо самостоятельной нарезки, то вам придется пользоваться английской аббревиатурой.


Плюсы заключаются в следующем:

G – международный знак резьбы, понятный всем.

Исчисление диаметров производится в дюймовой системе от 1/16 до 6.
Угол профиля составляет 55 градуса, а вверх несколько закруглен.
Шаг имеет всего четыре позиции, которые мы и представляем вам в таблице.

Шаг в мм, P Количество витков
0,907 28
1,337 19
1,814 14
2,309 11

Расшифровка очень простая и по ней можно понять, какой параметр что обозначает. Итак:

Первая G говорит о виде стандарта.
d или D – диаметры условного прохода в дюймах.
А, В, С – класс точности исполнения от максимального до понижающего.
LH говорит, что изделие с левой резьбой.


Для полного понимания необходимо ознакомиться с таблицей и в дальнейшем взять ее на вооружение, так как именно представленные значения наиболее часто встречаются в домашних инженерных конструкциях.

Размер условного прохода резьбы G Шаг в миллиметрах Диаметры (мм)
Ряд 1 Ряд 2 d=D d2=D2 d1=D1
1/8 0,907 9,728 9,147 8,566
1/4 1,337 13,154 12,301 11,445
3/8 16,662 15,806 14,95
1/2 1,814 20,955 19,793 18,631
5/8 22,911 21,749 20,587
3/4 26,441 25,279 24,117
7/8 30,201 29,039 27,877
1 2,309 33,249 31,77 30,291
1/8 37,897 36,418 34,939
1-1/4 41,91 40,431 38,952
3/8 44,323 42,844 41,365
1-1/2 47,803 46,324 44,845
3/4 53,746 52,267 50,788
2 59,614 58,135 56,656

R — стандарт трубной конической резьбы

BSPT является аббревиатурой международного значения и подчиняется отечественному нормативу по ГОСТу за номером 6211-81.


По своему устройству процесс напоминает действие с цилиндрической заготовкой, но только с небольшим уклоном в масштабе 1:16.

Согласно государственному стандарту данный процесс должен отвечать таким требованиям:

  • Угол профиля составляет 55 градуса.
  • Создание шага соответствует определенному размеру трубы.
  • Максимально возможный диаметр используемого изделия – 6 дюймов. Более широкие образцы не подлежат винтообразному соединению, в таких случаях применяется сварка или фланцы.

Соединительная арматура данного стандарта используется в местах с повышенным давлением и температурой для максимальной герметизации системы. Поэтому необходимо в точности соблюдать установленный страной норматив по соотношению параметров.

Прочие стандарты


Существуют еще несколько видов, но мы о них напишем совсем немного, так как в быту гражданин, скорее всего, их не будет использовать:

  • Метрическая нарезка, которая не подходит для монтажа труб. По названию понятно, что на схемах и чертежах единицей измерения является производная от метра, то есть миллиметр.
  • Буквы Кр на изделии говорят о том, что это сантехнический товар со своеобразным профилем и плавной круглой резьбой.
  • NPSM, NPT, NPTF являются обозначением американской системы стандартизации. Продукция имеет форму равнобедренного треугольника и отличается от своих аналогов углом профиля, который соответствует 60, а не 55 градуса.


Конечно, вряд ли вам в работе подойдут данные виды стандарта, но стоит напомнить параметры BSPP, чтобы вы смогли их отличить от других в случае необходимости.

Обозначение условного прохода Число витков на 1 дюйме d=D d2=D2 d1=D1
1|8 27 10,272 9,510 8,766
1|4 18 13,572 12,443 11,314
3|8 17,055 15,926 14,797
1|2 14 21,223 19,772 18,321
3|4 26,568 25,117 23,666
1 11 1|2 33,228 31,461 29,694
1 1|4 41,985 40,218 38,451
1 1|2 48,054 46,287 44,52
2 60,092 58,325 56,558

Видео описание

В этом видео показано, как нарезается внутренняя резьба с помощью станка и метчика: Нарезка электрическим клуппом схожа с обычным процессом, но для работы этого инструмента требуется больше пространства и дополнительная фиксация. Его преимущество в том, что снижается трудоемкость процесса для слесаря. При любом виде нарезки рекомендуется добавлять смазку в процессе работы на те места, где находится режущая кромка.

Также нарезку резьбы можно сделать с помощью токарного станка. Такой вид работ чаще всего используют для больших объемов производства. С помощью такого устройства можно делать как внешнюю, так и внутреннюю резьбу, но для работы с ними нужен обученный специалист. Без соответствующих знаний работа со станком может послужить причиной травмы


Пример сантехнической арматуры с резьбой Источник static-eu.insales.ru

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Наиболее распространенным можно назвать плашку самых различных видов. Он входит в число необходимых инструментов для нарезания витков. Среди его особенностей отметим нижеприведенные моменты:

  1. Плашка выглядит как гайка, изготавливаемая из закаленной стали. С торцевых сторон распроложены отверстия, выполненные в виде цветка. Для обеспечения механической обработки грани представлены острыми режущими кромками. За счет лепестковой формы обеспечивается отведение стружки от зоны резания.
  2. В корпусе есть отверстия, предназначенные для установки рукоятки. Расположены они по боковым сторонам, за счет чего обеспечивается равномерное воздействие.

Плашка получила большое распространение по причине того, что довольно проста в применении. Рекомендации по ее применению выглядят выглядит следующим образом:

  1. На момент обработки труба должна быть вертикально расположенной. При этом она фиксируется при помощи тисков.
  2. Рекомендуется провести очистку поверхности, а также создание фаски.
  3. На трубу следует нанести масло, которое упростит ход плашки по трубе.
  4. Стоит учитывать, что плашка должна быть расположена строго вертикально. Даже при отклонении всего на 10 градусов приведет к снижению качества получаемых витков.
  5. Рукоятку следует вращать по часовой стрелке.
  6. Для того чтобы повысить качество получаемой поверхности следует после двух витков делать один обратный, за счет чего обеспечивается отвод остатков металла от режущей части.

Нарезание резьбы плашкой

Во время проведения работы следует периодически смазывать рабочую часть и трубу маслом. Смазывающиеся вещества делают процесс резания более простым и плавным.

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп

Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13

Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.

Нарезание резьбы круглыми плашками (лерками).

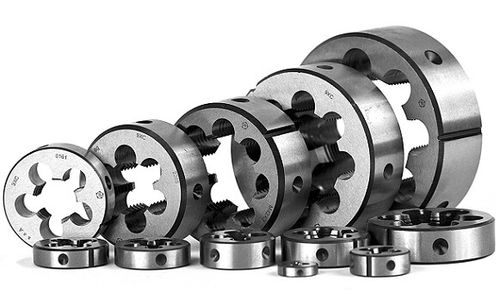

Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).

Рис. 1. Плашка круглая разрезная (лерка).

Рис. 2. Леркодержатель:

1 — рамка; 2 — ручка; 3 — зажимной винт.

Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:

Таблица 1. Диаметр стержней для болтов под резьбу.

Метрическая резьба Дюймовая резьба
Наружный диаметр в мм Диаметр стержня в мм Наружный диаметр в дюймах Диаметр стержня в мм
5 4,89 1/4 6,19
6 5,86 5/6 7,7
8 7,83 3/8 9,3
10 9,8 7/16 10,8
12 11,7 1/2 12,4
14 13,7 5/8 15,6
16 15,7 3/4 18,7
20 19,6 7/8 21,8
22 21,6 1 25
24 23,6 1 1/4 31,3
27 26,6 1 1/2 37,6
30 29,5 1 3/4 43,8
36 35,4 2 50

Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.

Рис. 3. Плашки раздвижные и сухарь:

а — плашка; б — сухарь.

Клупп для нарезки резьбы.

Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.

Рис. 4. Клупп (косой)

1 — рамка; 2 — ручка; 3 — зажимной винт.

Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.

Технология нарезания резьбы плашкой.

Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.

Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.

Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.

Охлаждение и смазка при нарезании резьбы.

При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.

Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.

Винтовальные доски.

Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.

Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.

Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.

Нарезка резьбы на трубах и фитингах.

Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.

Клупп для нарезки резьбы на трубах.

На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.

Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.

Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.

Рис. 5. Клупп для нарезки труб.

Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.

Классификация трубной резьбы

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

  • цилиндрическая (G/BSPP),
  • коническая (R/BSPT),
  • круглая под запорную сантехническую арматуру (Кр),
  • дюймовая цилиндрическая (американский стандарт NPSM),
  • дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

  • цилиндрическая (G),
  • коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование, выполняющего прокладку труб водоснабжения или отопления.

Нарезка трубы производится в следующих случаях:

Правила процедуры

При работе с трубами важно запастись плашками с трубным прижимом и воротком. Подбирается плашка с учетом типа требуемой резьбы

Определить это можно сверкой с клеймом либо осмотром. Плашки обязательно маркируются. Данные на них дадут представление о том, из какой марки создан инструмент.

На большинстве труб требуется цилиндрическая резьба. Также перед работой нужно определить ее направление: правая или левая. Для этого на плашках изображается буквенный указатель: «Л» — левая, а «П» — правая. Также на плашке указывается, к какой марке стали она относится, это дает возможность правильно подобрать инструмент для нарезки на трубах из нержавейки.

Правила нарезки достаточны просты:

1). Подготовить трубу к нарезке. Для этого напильником снимается фаска, а зона обрабатывается масляным раствором.

2). Вставить плашку в держатель, закрепив винтами.

3). Поднести к изделию плашку и сделать несколько круговых вращений в требуемую сторону резьбы.

4). Слегка придавить плашку для ее врезки в материал.

Алгоритм прокручивания:

  • 2-3 оборота в одну сторону;
  • пол оборота – в другую.

И так до момента окончания нарезки

При этом очень важно держать трубу и плашку строго перпендикулярно. Иначе резьба будет «гулять», что скажется на качестве соединения

Расположение элементов, а также нарезание резьбы продемонстрировано на видео и фото материалах, для лучшего результата. Проверка качества резьбы несложная. Для этого достаточно навинтить гайку, если она накручивается по внешнему диаметру трубы. Наиболее точный рез получается у раздвижной плашки. Она выручит, если необходимо срочно заменить кусок трубы, имеющий резьбовое соединение.

Также для выбора плашек важно учитывать, какая резьба будет делаться, наружная или внутренняя. Качественно выполненная работа позволит сделать герметичное резьбовое соединение даже в напорных трубах водопровода

Подводим

Как видно, сделать самостоятельно резьбу с использованием плашек совсем нетрудно. Для этого достаточно правильно подобрать инструмент, приложить немного усилий и аккуратности. Наверное, многие представители мужской половины человечества помнят, как подобные задачи решались на уроках труда в школе. Поэтому для большинства потребуется лишь вспомнить приобретенные навыки, применить их уже во взрослой жизни. Это как с ездой на велосипеде: достаточно один раз научиться, чтобы даже после длительного перерыва уверенно себя чувствовать в седле.

Чем нарезать резьбу, нержавейка

После долгих мучений по поводу материала для внутриквартирной разводки заказал нерж трубу 21,3 внешний диаметр, стенка 3 мм. Теперь встал вопрос, чем нарезать резьбу под краны 1/2″. Размер плашки М20 ? Или специальные есть плашки, не в метрической системе измерений, а в трубнодюймовой? Из какой стали брать плашку для нержавейки, какого производителя посоветуете? Пока по магазинам ходил, советовали поискать с кобальтом плашку.

Заранее благодарен за Ваши ответы.

Ну Вы даёте! На трубах резьба трубная, а не метрическая для этого нужен обычный клупп. Покупаете плашку на полдюйма + клуповёрт-трещётку и спокойно режете. Можно взять из дешёвых. Картинки привести?

Давайте лучше названиями, фото гугл найдёт. Из дешёвых я так понимаю, что-то типа stayer? Rems eva не потяну, думаю. За эти деньги лучше stayer и инвертор возьму, всё равно сварочный аппарат пригодится дома, на даче, в гараже.

Вот сам клупп трубный на 1/2», я таким и пользуюсь, — » > а чтобы его вращать нужна трещотка — » > На нержавейке резьбу режет, но не забывайте о смазке

SapFir ,о дешевых клуппах на нержавейке забудьте,даже Ремс ее не очень легко режет.И самое главное-нержавейка очень любит непрерывную нарезку,которую можно осуществить только электрическим клуппом. Лично я даже не возьмусь большой объем нержи руками резать. Клупп такой стоит дорого,поэтому попробуйте в аренду взять. И не забывайте про обильную смазку. Клуппы-Ремс 1/2″

ремс миниамиго для квартиры за глаза, сколько стоит не вкурсе, он до 3/4, у меня амиго е он до 1″, стоит по оптовой цене 28000. вы будете нарезать не трубу приваренную к стояку, а отрезки которые нужно будет крепить или держать, сочувствую я вам если вы хотите всю квартиру развести. даже если б и чернухой, а вы нержой. арнеда-только один выход. тем более в такую жару

Источник

Как нарезать резьбу

Внутренняя

Предположим, в нашем распоряжении имеется просверленная металлическая заготовка под металлическую муфту ДУ 32 мм (1 1/4 дюйма). Нам нужно перевоплотить ее в готовую муфту.

Как выполнить эту работу?

  1. Зажимаем заготовку в особую струбцину с ромбовидным просветом между губками.
  1. Вставляем черновой трубный метчик 1 1:4 дюйма в вороток.
  2. Смазываем внутреннюю поверхность заготовки. Смазка уменьшит сопротивление при нарезке и уменьшит возможность появления задиров. Какую смазку применять — все равно: для наших целей в равной степени подойдут масло для швейных машинок, автол, солидол а также соляра.
  3. Позиционируем метчик строго по оси будущей муфты, прижимаем его к ней с все возможным упрочнением и проворачиваем, не нарушая позиционирования и не ослабляя нажима. Нарезка без прижима метчика к подробности вероятна только через 2-3 полных оборота; в случае если ослабить упрочнение раньше, первая нитка будет сорвана.
  4. Пройдя муфту черновым метчиком, снимаем вороток и вынимаем его иначе. Повторяем операцию со чистовым метчиками и средним.

Что делать в том случае, если в вашем распоряжении имеется только простые тиски:

  1. В них зажимается хвостовик метчика.
  2. Заготовка зажимается газовым (трубным) ключом и насаживается на его заход.
  3. Предстоящие операции аналогичны обрисованным выше.

Наружная

Тут инструкция по нарезке резьбы включает в себя подготовку захода для плашки. Чтобы нарезка не потребовала чрезмерно громадного упрочнения прижима, с наружной стороны трубы должна быть снята фаска под углом около 30 градусов к ее оси.

Рассмотрим, как возможно подготовить заход, так сообщить, в полевых условиях:

Обточив край трубы болгаркой с кругом по металлу.

  • Сделав ту же работу ручным напильником.
  • Наконец, в отсутствие инструмента край трубы при маленьком навыке возможно газовым ключом. Основная тонкость данной операции — не перестараться и не придать трубе овальность.

Что делать дальше:

  1. Наружная поверхность края трубы опять-таки смазывается.
  2. Плашка прижимается к торцу строго перпендикулярно продольной оси трубы. Упрочнение прижима сохраняется, пока не сделано 2-3 полных оборота.
  3. Дальше — несложная механическая работа: плашка гонится по трубе до получения резьбы нужной длины. Быстро возросшее сопротивление свидетельствует задир стружки; в этом случае плашка сгоняется на один оборот назад, стружка убирается, а поверхность повторно смазывается.

При нарезке наружной резьбы конкретно на стояке либо подводке имеется одна тонкость. Труба, на которой режется резьба, в обязательном порядке удерживается газовым ключом так, дабы упрочнение на нем компенсировало появляющийся при нарезке вращающий момент.

Дело в том, что оторвать подводку от стояка либо стояк от соседской батареи намного легче, чем может показаться: рычаг разрешает развить очень большое упрочнение. Помимо этого, состояние самих труб в ветхом жилищном фонде довольно часто не радует.

Инструменты

Для осуществления работ нужно приготовить все необходимые инструменты и приспособления для нарезки. В каждом конкретном случае трубный резьбовой набор будет различаться по составу, но для ручного использования он состоит из плашек, клуппа и держателя с трещоткой. Состав набора также дополнительно комплектуется труборезом, газовым ключом, напильником, ножовкой, болгаркой, смазочными материалами и прочими инструментами. Для тех, кто не хочет работать по старинке классическим методом, существует альтернатива – электроинструмент.

Сама нарезка осуществляется с помощью плашек. Одни нарезаны только с одной стороны, другие – с обеих.

Для осуществления внутренней резьбы в состав комплекта также могут входить несколько метчиков с разными показателями глубины прорези. Одни предназначены для черновой обработки внутренней поверхности трубы, другие – для чистовой. Это оборудование представлено в виде винта со стружечными канавками. Крепится оно в воротках при помощи хвостовой части.

С помощью метчика производится внутренняя нарезка в несколько подходов. Их количество зависит от материала, с которым работают. Например, для осуществления резьбы в титановых сплавах предназначены специальные наборы из нескольких метчиков.

Плашка, прогонка или лерка используется для осуществления резьбы различных форм на трубах. Она представляет собой стальную гайку с режущей основой внутри, в которой находятся специальные отверстия – канавки для отходов. Плашки бывают трубчатые, шестигранные, круглые и квадратные. Модификация их корпуса бывает цельной, разрезной и раздвижной.

Раздвижные (призматические) модели еще называют полуплашками, они крепятся в клупп при помощи винтов и специальной прокладки – сухаря. Это необходимо для равномерного распределения давления на винт. С помощью плашек осуществляют нарезку цилиндрической, конической, круглой или метрической резьбы. Комплектующие детали плашки – специальные воротки и патроны, с помощью которых она крепится с корпусом рамки.

Клупп состоит из рамки, в которой закрепляются режущие элементы – плашки. Каждая оправка снабжена четырьмя стальными плашками. Клупп также оснащен специальной ручкой с трещоткой. В плашкодержатель можно вставить лишь одну плашку, в клупп – несколько. Режущий механизм прогонок способен осуществлять нарезку двух видов резьбы: 0,5 – 1 ¼, 1 ½ – 2 дюйма.

Ручной клупп, как правило, осуществляет нарезку труб небольшого диаметра. Они комплектуются специальной ручкой – держателем. Их также можно использовать с помощью подходящего трубного ключа. Он небольшого размера, прост и удобен в использовании.

Клупп с держателем и трещоткой – это модификация конструкции с зубчатым механизмом, предназначенным для осуществления резьбы диаметром более одного дюйма. Трещотка – незаменимый механизм. С помощью лево- и правосторонних трещоток удобно работать в труднодоступных местах, например, возле стен. При помощи рычага трещотки клупп быстро снимается с резьбы прокручиванием в обратную сторону, обеспечивая возвратно-поступательный способ нарезки резьбы.

Косым клупп называется потому, что в нем регулируется расстояние между раздвижными плашками. Это сообщает диаметр нарезки. Конструкции такого вида являются самыми простыми в использовании.

Клуппы Маевского более сложной конструкции, используются для осуществления трубной резьбы. Они содержат три комплекта сменных плашек, специализируются на диаметрах резьбы до 2 дюймов. Конструкции этого вида используются для резьбы на трубах с небольшим диаметром.

Нарезку на трубах большого диаметра осуществляют в промышленных масштабах. Например, чтобы нарезать бесшовную трубу диаметром 219 мм, необходим специальный автостанок. Обсадные трубы (колонны) нарезают только на специальных станках в особых условиях при соблюдении всех мер безопасности.

Что такое резьба и для чего она нужна

Резьба – это одна из самых популярных разновидностей крепления деталей или монтажа конструкций. Ее используют, чтобы соединить между собой несколько деталей, например, труб, в одну конструкцию. Для этого на их боковой или внутренней части вырезаются канавки, которые имеют определенную форму, угол наклона и расстояние между углублениями (шаг витка).

Также насечка может быть на соединительных деталях, например, кранах или тройниках. С помощью этого метода монтажа можно делать разборные или неразъемные конструкции, такие как водопровод, канализация и другие виды систем из труб. Нарезать резьбу можно только на круглых или конических деталях, так как для других поверхностей это будет неудобно и не практично.

Самый распространенный вариант профиля резьбы – это треугольный. Он очень простой и доступный, но не подходит для частого разбора системы. В случае, если нужно часто разъединять трубы или другие детали используется круглый профиль. Чаще всего его используют в сантехнике. Другие виды профилей используются в кинематических системах (например, трансмиссиях), но не применяются в сантехнике.

Разновидность кинематической нарезкиИсточник findpatent.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
