Подсветка потолка светодиодной лентой

Сложности

Не будем откладывать разбор в долгий ящик, и сразу начнем со сложностей, с которым столкнется каждый, кто решил провести монтаж светодиодной ленты своими руками.

Правильный выбор

Если внимательно рассмотреть все, что реализует современный рынок, то можно приблизительно оценить количество предлагаемых приборов. В этом списке около ста разновидностей светодиодных лент, около пятидесяти разновидностей блоков питания и около тридцати видов контроллеров.

Как разобраться в этом многообразии? Вопрос к специалисту, если такого вы найдете. Не стоит верить молодым ребятам, которые работают менеджерами в магазинах. Их задача поднять продажи, так что при любом раскладе вы получите не то, что вам надо. Поэтому читайте статьи на нашем сайте, где найдете информацию о правильном выборе светодиодной ленты.

Разъемы

Что собой представляет светодиодная лента, когда вы ее распаковываете? Это полоса с диодами, на конце которой торчат четыре проводка разного цвета.

• Во-первых, эти проводки имеют недостаточную длину, чтобы было удобно проводить подключение.
• Во-вторых, контакт проводков с лентой очень слабый. Поэтому при проведении монтажных работ один из них часто отрывается.
• В-третьих, это полное отсутствие изоляции.

Что рекомендуется сделать? Возьмите в руки паяльник и удалите проводки полностью, затем на их место установите новые большей длины. При этом хорошо проведите пайку. Не забываем устанавливать по месту провода с тем же цветом, что стояли раньше.

Если провода на конце светодиодной ленты слишком короткие, рекомендуется перепаять на их место более длинные

И еще один немаловажный момент. На свободные концы проводков лучше всего установить обжимные наконечники. С их помощью можно гарантировать хороший контакт, когда придется подключать светодиодную ленту к коллектору.

Вроде бы не очень много нюансов, но именно они сделают установку качественной. Да и займет подготовительная работа минут пять, не больше. Так что стоит не избегать этих операций.

Изоляция

Есть еще один момент, который новички могут упустить. Это изоляция контактов. Для этого лучше всего использовать термоусадочную трубку. Ее обычно устанавливают в местах соединения участков ленты или при соединении проводов ленты и коллектора. Будет неплохо, если установить трубку и на пайке проводков с лентой. Как это делается?

Изоляция контактов светодиодной ленты

Отрезаете ножницами или острым ножом трубку по длине изолируемого участка. К примеру, это провода на пайке к светодиодной ленте. Вставляете провода в трубку, доводите последнюю до места изоляции и прижимаете пальцами, чтобы она немного сплюснулась.

Теперь вам потребуется специальный  фен (он похож на пистолет), которым надо просто обработать место изоляции. Трубка станет мягкой и начнет усаживаться, обжимая стык изолируемых контактов. На бытовом уровне некоторые доморощенные мастера вместо фена используют зажигалку. Но учтите, что светодиоды бояться высоких температур, так что есть большая вероятность повредить некоторые из них, которые расположены ближе к месту работ.

Инструмент

Так как речь зашла о фене, то необходимо сказать, что в продаже есть специальный набор для установки светодиодной полосы. Его можно купить практически в любом строительном магазине, даже по интернету сегодня заказать не проблема. Так что если хотите стать настоящим мастером, то советуем приобрести данный наборчик.

Виды диодной ленты

Светодиодные полосы классифицируются по
различным признакам:

• цвету;
• температуре
  цвета;
• виду
  диодов;
• плотности
  элементов;
• направленности
  светового потока;
• уровню
  защиты.

Многоцветные полосы (RGB) изготовлены из
диодов с тремя кристаллами. Цвет излучаемого света меняется при помощи
специального контроллера. Он дает возможность управлять яркостью и цветностью
автоматически, включать и выключать систему подсветки дистанционно.

Особый вид многоцветных светодиодных лент
– RGBW. В них вместе с цветными светодиодами
устанавливаются белые с холодным свечением. Белый канал используется для
смягчения цветного свечения или отдельно.

Предлагаются так же светодиодные полосы MIX, состоящие из белых диодов, излучающих различные оттенки
(от теплого желтоватого до холодного синеватого).
Меняя
яркость свечения отдельных каналов меняется цветовая температура излучения.
Более современный вариант – изделие D-MIX, позволяющее
создавать оттенки, идеальные по однородности.

В барах, ресторанах, рекламных щитах
используются полосы с контроллером «Бегущий огонь», позволяющим создавать
сложные динамические и световые эффекты. RGB-лента Pixel Light управляется
контроллером, управляющим каждым светодиодом при создании 2D
видеоэффектов.

По способу установки чипов ленты делятся на DIP и SMD. Первые состоят из цилиндрических диодов с различным диаметром, оснащенных двумя длинными выводами. Готовое изделие выглядит как цепочка небольших цилиндров. Этот вид подсветки используется в вывесках и для тюнинга транспортных средств.

SMD и резисторы
устанавливаются на плату. Готовые изделия плоские, самые популярные SMD 3528 и
5050 белого цвета. К поверхности светодиодная полоса крепится при помощи липкой
ленты на изнаночной стороне.

На метре стандартной светодиодной ленты
на 12 вольт 30 или 60 чипов. При увеличении плотности в 2 раза в маркировке
изделия указывается «х2». Если элементы размещены в 2 ряда, ставится маркировка
«2х2», плотность возрастает до 120 или 240 элементов на метр.

Направленность свечения зависит от
расположения диодных элементов на плате. Фронтальные изделия излучают свет
перпендикулярно плоскости под углом 120 градусов. При торцевом размещении чипов
свет излучается вдоль платы (под углом 90 градусов). Для изготовления полос с
боковым свечением используются элементы DIP и SMD 335.

Степень защиты в маркировке обозначается
буквами «IP»
и цифрами. Первая – защищенность от проникновения посторонних предметов, вторая
– от влаги (00 ставится на изделия, у которых защита полностью отсутствует).
Для жилых помещений используются полосы с цифрой 20. Для использования на улице
нужно купить изделие с цифрой 43, для ванной, сауны, бассейна – 65 или 67.

То, как подсветка будет выглядеть после выключения, зависит от цвета основы. Она бывает прозрачная, белая, серая, коричневая, черная.

Установка светодиодной ленты на потолок

Чаще всего осветительный прибор устанавливается на потолке и располагается в специальном профиле для светодиодной ленты. Это алюминиевый профиль с прозрачным рассеивателем разной формы из пластика. Используется профиль для организации освещения не только потолков, а также витрин, полок, кухонных ниш и шкафов.

Если необходимо установить ленту на потолке, то для нее отводится специальное место – в нише (например, из гипсокартона). Необходимо заранее подготовить место, чтобы потом осуществить монтаж светодиодной ленты.

При подключении светодиодной ленты необходимо определиться, где «вход», а где «выход» и правильно подсоединить провода. «Выход», это место для подключения ленты. Плюс еще необходимо сразу выделить место, где будет располагаться блок питания.

Если нет возможности установить профиль на потолок, чтобы не сверлить стену, то можно приобрести ленту с липким слоем и приклеить ее прямо в нишу, предварительно освободив от защитной оболочки. Только необходимо заранее подготовить поверхность – протереть место обеззараживающим средством, чтобы избавиться от пыли и мусора.

Перегибать ленту крайне нежелательно, допустимый радиус сгиба – до 20 мм. Если нужно разрезать ленту, то это можно сделать обычными острыми ножницами, а потом выполнить подключение ленты к блоку питания параллельно, соблюдая полярность. То есть, провода со знаком «+» подключаем к плюсу, со знаком «-», к минусу. Так вы ничего не перепутаете и не испортите ленту.

Выбор светодиодной ленты

Для начала нужно понять, что представляет собой этот осветительный прибор. Это непривычная многим, большая по размерам лампа, которую достаточно просто установить и подсоединить к существующей электросети. Светодиодная лента состоит из маленьких лампочек одного или разных оттенков, расположенных на тонкой ленте. Светодиоды (а также резисторы, оказывающие сопротивление) располагаются на определенном расстоянии друг от друга. Стандартная ширина ленты составляет 1 см, а толщина всего 3 мм.

Чаще всего в обиходе электрики называют этот миниатюрный осветительный прибор, как «дюралайт» или «лента дюралайта». Потому что наматывается лента на катушку и продается готовыми отрезками, длиной по 5 м.

Огромный выбор светодиодной ленты заставляет покупателя задуматься, какую ленту лучше всего приобрести, чтобы справиться с подключением самостоятельно.

Рассмотрим популярные виды ленты:

1. С защитой от влаги. Такую ленту с множеством небольших лампочек можно установить в местах освещения, где присутствует повышенная влажность. Например, на кухне, в ванной комнате, в неотапливаемых помещениях.
2. На липкой основе – не нужно прилагать много усилий, чтобы выполнить монтаж светодиодной ленты в труднодоступных местах или там, где невозможно просверлить отверстия для крепления. Например, такая лента на липкой основе подойдет для монтажа в шкафу или в кладовке.
3. Одноцветная и разноцветная. Стандартный цвет свечения лампочек – белый, но можно приобрести ленту с красными, синими, зелеными и желтыми лампочками. Можно купить одноцветную катушку дюралайта или выбрать ленту с разноцветными лампами, которые подключены последовательно. Такой вариант намного интереснее, так как при помощи специального блока – контроллера, можно контролировать последовательность включения каждого цвета.

Почему стоит остановить свой выбор на светодиодной ленте? Этот незаметный осветительный прибор часто остается без внимания, потому что покупатели не знают, каковы достоинства этого товара.

Преимущества светодиодной ленты:

• небольшая мощность, а значит и экономное расходование электроэнергии – получается, что можно организовать красивое освещение в помещении и при этом сэкономить свой бюджет;
• длительный срок эксплуатации позволяет не задумываться об альтернативном источнике освещения. Прослужит прибор от 5 до 12 лет;
• из-за того, что лампочки расположены на гибкой основе, можно придать ленте желаемую форму с мягкими очертаниями и выполнить монтаж светодиодной ленты в любом, даже самом труднодоступном месте;
• у покупателя есть отличная возможность сэкономить семейный бюджет и приобрести ровно столько ленты, сколько необходимо. Продавец отрежет вам ленту нужной длины (кратность резки составляет 6-10 см, то есть через каждые 3 или 5 лампочек);
• отличный КПД. Если сравнивать работу светодиодной ленты с обычными лампами накаливания, то можно сделать вывод, что 70% тепла, отдаваемого осветительным прибором уходит на обогрев помещения, но не на освещение. А светодиодная лента как раз не выделяет тепло, зато расход электроэнергии тратится только на организацию освещения;
• лампочки не мерцают, а значит и не портят зрение;
• не изучают ультрафиолет;
• выдерживают перепады напряжения в сети;
• работают при низком давлении, так как при установке используются дополнительные блоки питания;
• возможность подобрать любой оттенок ленты и цвет лампочек;
• отвечают нормам экологии и пожаробезопасности;
• с годами качество свечения лампочек не изменяется;
• осуществить установку ленты можно самостоятельно, особенно если использовать ленту на липкой основе. Или проявить смекалку и чтобы не сверлить в стене отверстия и не мусорить в помещении, где уже сделан ремонт, можно наклеить на обратную сторону крепкий двусторонний скотч и «посадить» лампочки в нужном месте;
• производитель дает гарантию на свой товар, чего нельзя сказать о других осветительных приборах (лампы накаливания и люминесцентные).

Недостатков у ленты всего 2: это недостаточная яркость, если сравнивать свечение светодиодных ламп с обычными лампами и низкая цветопередача. То есть, предметы при включенной ленте не будут такими яркими, как при солнечном свете. Более того, многоцветная лента часто «уходит» в один из цветов при установке лампочек белого цвета (свечение синим, зеленым или желтым оттенком).

Подсветка помещения светодиодной лентой. Фото:

Что нужно для подключения ЛЕД ленты

Основа светодиодной ленты – длинная, гибкая полоса, вдоль которой располагаются полупроводниковые излучатели – светодиоды.

Соединение диодов в единую цепь производится с помощью гибких электрических дорожек. Цепь формируется по параллельно-последовательной схеме, благодаря чему ленту можно разрезать на несколько функциональных частей, содержащих по 3 или 6 диодов на каждом участке.

На ленте отмечаются линии реза, рядом с которыми присутствуют специальные площадки для присоединения проводов к самостоятельному отрезку.

Для удобства монтажа на внутренней части ленты присутствует двусторонний скотч, с помощью которого и производится ее фиксация на какой-либо поверхности: будь то внешняя стена дома или натяжной потолок.

Источник запитки светодиодной ленты – стационарная сеть. Следует помнить, что полупроводниковые диоды крайне эффективны в преобразовании электрической энергии в световую. Для их работы требуется совсем немного энергии. Для подключения светодиодной ленты требуется напряжение в 12 или 24 Вольта.

Например, один из вариантов размещения диодов предусматривает их плотность – 60 шт. на 1 погонном метре. При этом потребление каждого метра составляет 4,8 Ватта. То есть, 5-метровая лента потребует для себя всего лишь 24 Ватта мощности.

Для того чтобы подавать на диоды электрический ток с уменьшенными параметрами, каждая лента соединена со специальным устройством (регулирующим трансформатором), благодаря которому входное напряжение сети понижается до необходимого уровня.

Для подключения диодной ленты требуется:

1. Зачистить поверхности от пыли и жирных налетов в местах наклеивания ленты. Это необходимо, чтобы она не отклеилась со временем под собственным весом.
2. Подключить источник питания с правильно рассчитанным напряжением.
3. Проконтролировать, чтобы разъем находился в безопасном месте с точки зрения возможного попадания в него влаги, перед тем как подключить диодную ленту к блоку. Да, на самой ленте электрическая мощность (после понижающего блока) маленькая, но даже она может вызвать искру при коротком замыкании. А перед блоком питания – все привычные нам 220 вольт, и если подсветку планируется устанавливать вне стен дома, то розетка и блок питания все равно должны находиться исключительно внутри.

Для подключения диодной ленты важно уделять внимания расчету ее мощности и мощности соответствующего блока питания

Как избежать ошибок

Подключение светодиодной ленты к сети 220 В без блока питания не представляет принципиальной сложности, однако, и здесь возможны серьезные ошибки. В их число входят:

• отсутствие выпрямителя. Присоединение ленты к
  сети без промежуточного диодного мостика вызовет выход светодиодов из строя.
  Это следует твердо знать и пользоваться либо готовым проводом с установленным
  выпрямителем, либо подключаться через самодельное устройство. Второй вариант
  может оказаться даже более предпочтительным, поскольку он позволяет установить
  сглаживающий конденсатор, устраняющий мерцание;
• неправильное соединение отдельных кусков при
  сборке ленты. В этом случае один из участков окажется выключенным из общей
  цепи, следствием чего станет либо выход всей ленты из строя, либо отсутствие
  свечения до момента устранения ошибки;
• отсутствие должной защиты создает опасность
  поражения электротоком. Если на лентах обычного типа напряжение 12 В, то на
  рассматриваемые светильники подается 220 В, что опасно для жизни. При
  самостоятельной сборке перед первым включением надо тщательно изолировать все
  соединения и сами фрагменты от контактов с влагой и от случайного прикосновения
  людей при монтаже, включении или в иных ситуациях.

Что нужно учесть?

Для качественного выполнения подобного подключения следует сначала ознакомиться с характеристиками конкретной ленты. Например, разные модели могут оснащаться различным количеством диодов, приходящихся на 1 метр изделия.

Упомянутая характеристика обязательно отображается в технических характеристиках на коробке изделия. Она напрямую будет влиять на требуемую мощность и качество получаемого света. Светодиоды могут располагаться в 1 или 2 ряда. Кроме того, они могут быть защищены разными способами:

• силиконовым покрытием;

• лаковым покрытием;

• не иметь защиты.

Важным моментом является и то, что диодная лента получает необходимое напряжение от блока питания на 12 В или 24 В. Поэтому при покупке устройства требуется поинтересоваться, какое напряжение оно потребует, и приобрести подходящий по параметрам блок питания либо трансформатор, что позволит произвести подключение в сеть на 220 вольт

Кроме того, следует принять во внимание 4 фактора:

• длину;

• резку;

• полярность;

• соединение.

Теперь о каждом из упомянутых моментов скажем больше. Если говорить о длине, то здесь все довольно просто. Достаточно просто измерить протяженность периметра, который требуется освещать, и где будет устанавливаться лента. Если расстояние больше, чем стандартный рулон с протяженностью 5 метров, то потребуется добавить припуск для сращивания. Разрезка ленты для наращивания может осуществляться на определенных отрезках. Порядок их расположения будет зависеть от количества диодов.

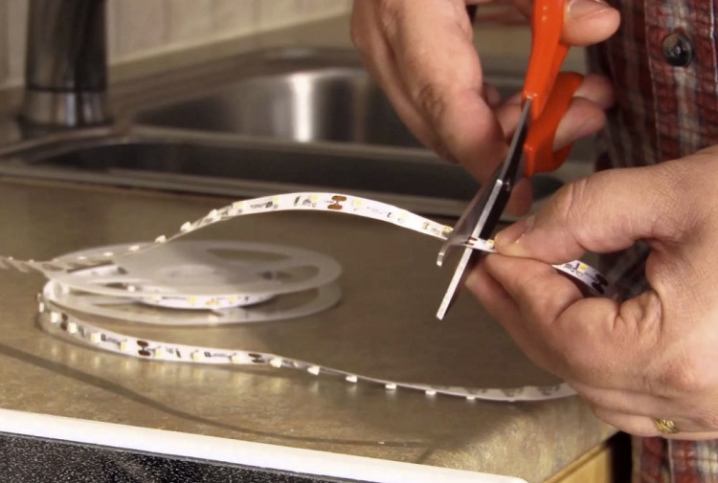

Что касается резки, то нередко происходит так, что длина обычной катушки слишком избыточна, и от нее просто нужно отрезать какой-то кусок. Для подсоединения светодиодной ленты с длиной менее 500 сантиметров к источнику энергопитания, заготовку следует резать по упомянутым меткам. Обычно их ставят через каждые 3 светильника. В большей части лент как раз по 3 в блоке, объединяются светочасти в связки параллельного типа.

Рассматривая вопрос полярности, следует сказать, что в отличие от обычных ламп и различной техники монтаж светодиодной ленты должен осуществляться с учетом полярности по причине того, что данное устройство является полупроводниковым. Если этот момент не соблюсти, то ленте ничего не будет, она просто не включится. Чтобы это произошло, потребуется правильное соединение полюсов на устройстве питания.

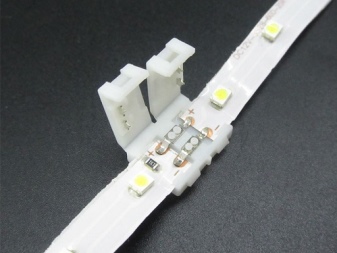

Для соединения двух или нескольких лент ее часто паяют. Если внимательно посмотреть на обозначенные линии для разрезания, то можно увидеть спецплощадки для контакта. Перед тем как присоединить части друг к другу, их следует очистить, затем произвести их обработку при помощи лужения.

После этого соединяют отрезки ленты при помощи пайки провода. Лучше всего будет использовать сечение не более 2-х мм. Следует добавить, что существуют модели лент, что легко соединить без пайки.

Выбор светодиодной ленты

Важной характеристикой светодиодной ленты для монтажа под шкафы на кухне является устойчивость к парам воды. Недостаточная влагозащищённость может привести к короткому замыканию, а, значит, и к риску возникновения пожара

При покупке ленты нужно обращать внимание на степень защиты оболочки, которая маркируется двузначным числом после латинских букв IР. Первая цифра указывает на защиту от пыли и грязи, механических повреждений

Вторая цифра — защита от влаги. Оценивается защищённость прибора или устройства по шкале от 0 до 9 по обоим параметрам.

По герметичности (влаго- и пылезащищённости) светодиодные лампы и ленты могут иметь маркировку:

• IР33 — открытый тип токопровода, для кухонь не рекомендуется;
• IР65 — односторонняя герметичность той стороны, на которой размещены электронные элементы, допускается для монтажа во влажной среде кухонного пространства;

• IР67, IP68 — двухсторонняя, полная герметичность ленты — рекомендуется для монтажа на кухне.

Если у выбранной лампы или ленты со светодиодами недостаточная защищённость, необходимо использовать защитный плафон или специальные профили, чтобы в совокупности обеспечить должный уровень безопасности.

Чтобы светодиодная лента давала достаточно света, важно правильно выбрать удельную мощность, которая характеризуется количеством светодиодов на погонный метр. Каждый тип ленты может иметь различное число светодиодов

Это можно определить и визуально, и ознакомившись с характеристикой изделия.

Для декоративных целей обычно достаточно 30 или 60 светодиодов на метр. Чтобы полноценно осветить рабочую поверхность, лучше выбрать ленту со 120 или 240 диодами.

Подсчитывая освещённость, нужно учитывать потребляемую лентой мощность, помня, что по сравнению с лампами накаливания, световой поток светодиодов выше примерно в 5 раз.

Таблица. Расчёт мощности ленты

Тип светодиода	Количество диодов, шт./1 пог. м	Потребляемая мощность, Вт/1 пог. м
SMD-3528	60	4,8
SMD-3528	120	9,6
SMD-3528	240	19,2
SMD-5050	30	7,2
SMD-5050	60	15
SMD-5050	120	25

Цифры в маркировке ленты обозначают размер одного светодиода:

• SMD-3528 — диоды размером 3,5х2,8 мм;
• SMD-5050 — диоды размером 5,0х5,0 мм.

Для монохромных лент с указанными характеристиками световой поток, измеряемый в люменах и являющийся ещё одной характеристикой светодиодов, будет максимальным. Для полихромных лент RGB, цвет которых задаётся в зависимости от установок регулятора или контроллера управления, общее количество кристаллов в каждом диоде соответствует комбинации базовых цветов, включающихся не одновременно. Следовательно, при работе только части кристаллов, дающих определённый цвет, световой поток будет ниже.

Цвета монохромных диодов с собственным свечением кристалла бывают:

• красный;
• оранжевый;
• жёлтый;
• зелёный;
• синий;
• фиолетовый.

Цвет монохромных диодов характеризуется узким спектром свечения, что стоит учитывать при выборе подсветки. Цвет предметов и, главное, продуктов существенно искажается, они могут выглядеть не так как под естественным светом или освещенные люминесцентными лампами.

Цвет поверхности печатной платы, на которой расположены светодиоды, обычно белый, однако можно подобрать и другие цвета: коричневый, жёлтый, чёрный, которые будут лучше смотреться на мебели при открытой установке. Для удобства монтажа лента снабжена клейкой лентой на обратной стороне.

Светодиодная лента как правильно установить и подключить

Особенностью монтажа таких осветительных приборов считается умение правильно собрать схему так, чтобы не было падения напряжения на отдельных участках и диоды не нагревались от проходящего по ним тока.

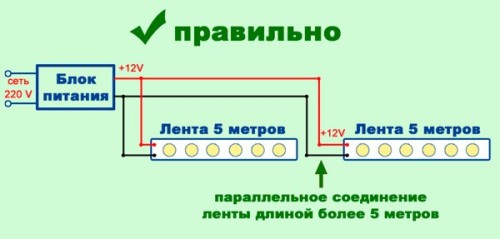

Чтобы избежать проблем, рекомендуют параллельное присоединение фрагментов к блоку питания и использование нескольких блоков питания при большом числе участков.

Для монохромных лент		Одна
	Две параллельно
	Две с двумя блоками питания меньшей мощности
Для RGB		Одна с контроллером
	Две параллельно с общим контроллером и блоком питания
	Две с разными блоками питания, на одной ленте смонтирован RGB-контроллер, на другой – RGB-усилитель

На основе этих схем несложно разобраться, как подключить светодиодную ленту к 220В. Если планируется использовать много коротких отрезков с малой потребляемой мощностью, их стоит соединить магистральными проводами, и уже эти провода подключать к общему блоку питания.

Понятие о монтажном компоненте

Сам прибор на LED-элементах можно устанавливать не только внутри зданий, но и на улице, в автомобилях, банях и бассейнах (с достаточной степенью защиты от проникновения влаги). Такое разнообразие предполагает не меньшее количество видов дополнительной фурнитуры. Особые требования предъявляются к прочной фиксации ленты на месте установки.

Необходимость применения

Декоративная функция является важной, но не единственной в употреблении профиля для подсветки светодиодной лентой. Кроме того, он обеспечивает:

• отвод тепловой энергии при работе ламп, это продлевает срок их службы, особенно хорош по подобному показателю короб из алюминия;
• предотвращение внешних механических воздействий на элементы;
• недопущение попадания влаги на поверхность оборудования;
• гарантию эстетики при оформлении интерьера;
• легкий монтаж в тех местах, где затруднён доступ;
• возможность организовать подсветку на открытом воздухе;
• рассеивание лучей и создание комфортных условий для глаз человека.

Варианты установки

Из-за специфического устройства LED-приборов подобного типа закрепить их можно по специальной методике. Подойдёт один из следующих вариантов:

• Пластиковый или алюминиевый короб для светодиодной ленты. Это наиболее бюджетная версия, особенно если купить не специальный фирменный элемент, а обычный, продающийся в любом магазине электротоваров.
• Гибкий профиль поможет при обходе выступов, неровностей в обстановке комнаты и при её планировке.
• Подвесные конструкции позволяют создавать парящие композиции.
• Есть модели, в которых предусмотрен рассеиватель для смягчения светового потока и плавного его распределения.
• Использование прозрачного кабель канала для светодиодной ленты даёт возможность для создания объёмных выпуклых форм.

Материалы для изготовления

От сырья, из которого произведён корпус профиля, зависит не только его соответствие интерьеру, но и функциональность самих светодиодов. Чтобы продлить им жизнь, наслаждаться яркими лучами, профили делают из следующих исходных веществ:

• Синтетические материалы. Чаще всего применяют пластик под наименованием поликарбонат. Такое изделие дёшево и просто устанавливается. Кроме этого, следует отметить малый вес, разнообразную расцветку и богатую фактуру. Возможна их установка в воде и прочих жидкостях, так как пластмасса не является проводником электрического тока. Атмосферные изменения также оказывают небольшое влияние на подобную продукцию, что делает возможным их установку вне зданий.
• Из всех металлов лучшим будет размещение светодиодной ленты в алюминиевом профиле. Такие конструкции прочные, не ржавеют, обладают привлекательным внешним видом. Геометрическая форма изделий отличается разнообразием, выпускаются модели с рассеивателем и без колпака. Высокая прочность гарантирует длительный период эксплуатации, он легко режется по размеру и устанавливается самостоятельно.

Вам это будет интересно Характеристика гибкого металлорукава для кабеля

Деление по форме

Эта характеристика предполагает большее разнообразие, чем сырьё. От неё зависит возможность установки профиля под светодиодную ленту в тех или иных условиях. Имеются такие виды изделий:

Виды экранов

Для того чтобы поток света был мягче и распространялся на большую территорию, применяются специальные колпаки — рассеиватели. Они бывают двух типов:

• Прозрачные. Характеризуются минимальной утратой яркости (до 5%) подсветки. Используются в основном для того, чтобы защитить лампочки от пыли, воды и механических воздействий.
• Если требуется приглушённый свет, то выручит матовый рассеиватель. Такой колпак поглощает до 30 процентов яркости. Кроме того, все защитные функции он осуществляет в полном объёме.

Вам это будет интересно Кабель ВВГнг A LS: расшифровка маркировки и характеристики

Материал для производства этих деталей может быть самым разнообразным. Варьируются и формы. Однако общим у любой из них является съёмная конструкция.

Подключение LED-ленты: общая информация

Для того, чтобы подключить светодиодную ленту в квартире или частном доме, потребуется приобрести блок питания с соответствующим классом защиты от пыли и влаги. Обычно используются блоки питания с выходным напряжением 12 В, реже – 24 В. Наиболее редко встречающиеся и не получившие широкого распространения – выпрямители на 36 В. Также существуют светодиодные ленты, подключающиеся к сети 220 в, однако и они требуют постоянного, а не переменного напряжения.

ФОТО: alfa-moduli.ruТак выглядит блок питания светодиодной ленты

Кроме того, при подключении LED-ленты можно использовать диммер, который даёт возможность регулировки интенсивности светового потока. Это очень помогает расслабиться вечером дома, особенно тогда, когда на работе (в цеху или офисе) постоянно включено яркое освещение, и глаза сильно устают.

Статья по теме:

Как соединить отрезки светодиодной ленты

На любой световой полосе есть маркировки, по которым её, при необходимости, можно разрезать. При этом, каждый из контактов в промаркированном месте отмечается. Это означает, что при необходимости можно спаять оставшиеся отрезки светодиодной ленты в единое целое, используя провода, или же соединить их специальными коннекторами, продающимися в любом магазине электротехнических изделий.

ФОТО: arlight-russia.ruЧётко видны места, по которым ленту можно разрезать

Также к блоку питания можно подключить и отдельные отрезки ленты. Для этого используются аналогичные элементы и инструменты: паяльник с проводами или коннектор.

Важные нюансы управления яркостью

Протяженные специализированные ленты на 220 В не имеют блока управления, хотя могут диммироваться, если возникает необходимость. Яркость светодиодов изменяется в зависимости от напряжения питания

Здесь важно не превысить предел возможностей, хотя в стандартных конструкциях для этого надо, чтобы в сети оказалось не 220 В, а гораздо больше. С уменьшением напряжения яркость свечения падает, что можно использовать для создания световых эффектов

Если же используется лента, собранная самостоятельно из отдельных фрагментов, то надо проследить, чтобы все они были одинаковы. Если соединить отрезки разной длины и, соответственно, с разным количеством светодиодов, то лента будет светиться неравномерно — короткие куски будут гореть ярче, а более длинные — тусклее.

Чем больше разница в длинах фрагментов, тем заметнее будет расхождение в режиме работы. При этом, возможность подключения диммера у таких светильников присутствует в той же степени, что и у специализированных длинных лент.

Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты

Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.

Наиболее частая ошибка – неверный выбор класса защищённости

Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.

ФОТО: eltesla.ruТаблица расшифровки класса защищённости светодиодных лент и иного оборудования

Ещё одно упущение – неправильный подбор блока питания по мощности

Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.

ФОТО: alfa-moduli.ruДовольно мощный блок питания на 250 Вт

Третья ошибка – подключение дополнительных лент

Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.

ФОТО: 5plus.dp.uaПолос по 5 м может быть сколько угодно, главное, чтобы оборудование выдерживало

Ещё одно правило, которое часто не берётся в расчёт

Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.

Какие виды светодиодных лент бывают

Светодиодные ленты можно разделить на различные виды по множеству разных параметров, и критериями для деления могут выступать конструктивные особенности LED лент, и технические характеристики установленных SMD светодиодов.

По цветопередаче установленных светодиодов:
— монохромная светодиодная лента (состоит из светодиодов одного цвета);
— RGB LED лента (делается из RGB светодиодов, где каждый светодиод содержит в одном корпусе три светодиода разных цветов, красный, зеленый и синий).

По защищенности светодиодной ленты:
— открытая негерметичная светодиодная LED лента IP20 и IP33 (применяются внутри помещений);
— покрытая силиконом защищенная светодиодная лента со степенью защиты IP54 и IP65 (применяется в местах, где возможен контакт светодиодной ленты с водой, в том числе на улице);
— полностью закрытая LED лента со степень защиты IP67, IP68 (для применения на улице без ограничений, в бассейнах).
