Что нужно для подключения электричества к дому или участку

Что потом

После того, как разрешение и технические условия получены, нужно разработать проект электрификации участка. В принципе, составить план разводки проводки по дому можно самостоятельно, но если дом будет большим, с подсобными и техническими помещениями, с выводом электричества в зону установки насосной станции или насоса для подачи воды, лучше заказать проект в специализированной организации. И лучший вариант — в той энергосбытовой организации, куда вы подавали заявку на подключение. Проблем с приемкой будет куда меньше.

Пример проекта электрификации дома

Если проект будете составлять сами, его нужно будет согласовать в энергосбыте. Если требования соблюдены, вам его утвердят, если есть нарушения, укажут, что нужно поменять. Внеся изменения, снова подаете проект на подпись. Только имея на руках готовый подписанный проект, можно приступать к его реализации.

Последствия самостоятельной электрификации

Не следует заниматься подведением электричества к объекту (территории, дому, даче), не позаботившись о разрешении на выполнение работ подобного вида. То же самое относится к повышению мощности уже имеющейся линии, установке контроля расходования ресурса. Все указанные действия, совершенные без наличия разрешения, незаконны и предполагают наложение штрафных санкций на виновных лиц.

В действующем законодательстве РФ есть отдельная статья, предусматривающая административную ответственность за самовольные действия, направленные на подсоединение к электросетям.

В соответствии со статьей 7.19 КоАП предполагают ответственность за несогласованные действия по подключению к электросетям и несанкционированному использованию ресурса:

• частных лиц оштрафуют на сумму от 10 до 15 тыс. рублей;
• руководителям организаций грозят штрафы на сумму от 30 до 80 тыс. рублей, либо же их могут дисквалифицировать на период от 1 до 2 лет;
• юридическим лицам (предприятиям, организациям и т. д.) придется выплатить штрафы на сумму от 100 до 200 тыс. рублей.

При обнаружении установленных в нарушение закона приборов для контроля и распределения электричества они подлежат немедленному демонтажу. Законодательно определено и отсоединение участка от электропитания в качестве меры воздействия на нарушителя. Такое отключение проводится специалистами.

При подключении дома (участка) к электроэнергии без надлежащего разрешения в дальнейшем довольно сложно будет привести все в соответствие с законом.

Придание легальности результатам незаконного подключения приведет к чрезмерным расходам, несоразмерным стандартному подключению электричества к участку представителями организации, имеющей лицензию и действующей в рамках плана и особенностей индивидуальных тех. условий.

Посмотрите видео. Как самому оформить и подключить электричество за 550 рублей:

Ограничения при подключении электричества к частным постройкам

Чтобы проводить электричество на участок, на последнем нужно установить столб со щитом для счётчика потребления электроэнергии.

При наличии постоянного строения на участке задача усложнится. Сначала следует произвести расчеты необходимой мощности электроэнергии.

Условия подключения электричества к частному строениюИсточник dezsochi.ru

Гарантированно поставляется владельцам частных домов 15 кВт. Однако часто этого не достаточно. Поэтому следует получить специальные технические условия, направив спецзапрос в энергокомиссию вашего района.

Решение комиссии зависит от действующей в районе мощности и не всегда будет положительным. Оспорить такое решение не возможно. Поэтому рекомендуется перед приобретением участка под застройку уточнять, возможно ли подключение дополнительных мощностей. В противном случае намерение по установке во дворе мощного оборудования (например, энергоемкого электрического котла для теплицы) может остаться нереализованным.

Какого типа электропроводка удобнее на даче?

Основных вида два – закрытая и открытая. Отличаются они скоростью проведения и своим расположением – внутри стены или по ней. Открытая уступает с точки зрения эстетики, но скорость у неё выше. Закрытая же наоборот, не заполняет собой стены, но медленнее. Однако это не все критерии, по которым выбирается тип разводки. Есть так же лёгкость в установки, возможность обновления и ремонта, надёжность и другие нюансы.

Открытая проводка

Открытую проводку в дачном доме назвали благодаря расположению – она располагается прямо по стенам. Это удобно, ведь позволяет оперативно исправлять неполадки, если таковые случаются. Также среди её преимуществ — возможность установки уже после отделочных работ.

Однако не всем, кого заботит эстетическая сторона, понравится этот вариант. Потому что вся система остаётся фактически на виду или спрятана в плинтусы и пластиковые короба, которые обычно всегда белые. Не всем может понравиться подобное решение, тем более если на дизайн и отделку комнаты были потрачены силы. Накладные выключатели и розетки также устанавливаются снаружи стены.

Закрытая проводка

Этот вид более сложный. Установка производится исключительно до отделки, потому что кабель проходит в специальных штробах под слоем штукатурки. С эстетической точки зрения он более приемлемый, потому что даже розетки и выключатели устанавливаются в стену и не выпирают над стеной. Также этот способ считается безопаснее.

Однако его установка будет зависеть от конструкции самого дома, а точнее материала. Дачные домики из дерева и без отделки не подойдут для подобной проводки.

Наружная проводка

Наружная – это ещё один, дополнительный вид проводки. Она ведётся от дома до столба с линиями электропередачи. Нередко это расстояние достаточно большое, поэтому могут потребоваться ещё опоры для большей безопасности, чтобы не произошло обрыва провода.

Если внутри проводку в дачном доме можно сделать самостоятельно, то с этой лучше обратиться к специалисту, если опыта в подобных работах нет. Легко ошибиться и немало нюансов нужно учесть, специалист сделает работу качественно и быстро. Также электрику нужно будет опломбировать счётчик.

Как происходит подключение

Организация по электросетям на себя все обязанности по проводке электричества вне территории земельного участка. А то есть прокладывает кабель от контура силовой сети, то земли клиента и только. Хозяину же дома придется совершить самостоятельное подключение электричества внутри участку от точки, которая в будущем станет узлом учета.

Рассматривая варианты, как завести электричество на участок есть два основных метода подключения электроэнергии:

Прокладка кабеля под землей. В таком случае роется траншея от закопанного кабеля сети к домашнему щитку. Данный метод считается более надежный, но стоит дороже, ведь в стоимость будет входить сама траншея.

Прокладка кабеля под землей Источник nwlelectro.ru

При подключении проводки через столбы, стоит подвешивать провода как минимум на 15 метров, а на ключевом участке от крайнего столба к дому использовать упрочненный провод СИП. По своей структуре он имеет дополнительную изоляцию, а в его основе лежит трос, который делает провод значительно прочней и более устойчивым к плохим погодным условиям.

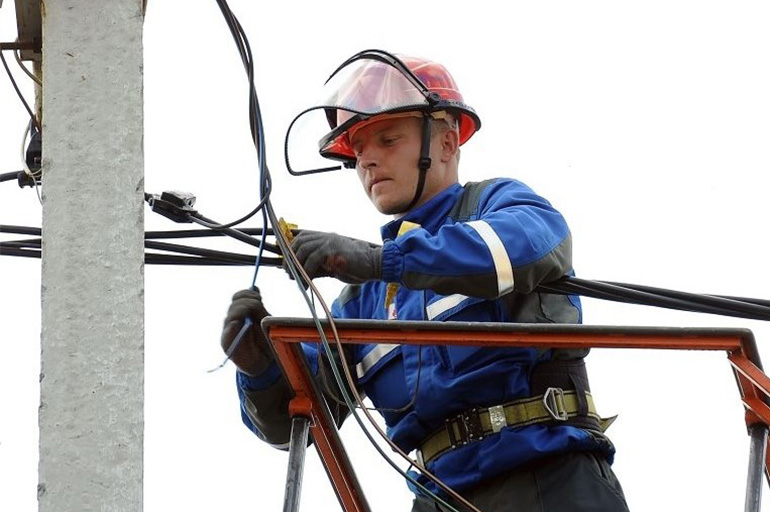

Как уже было сказано оба способы подключение совершают специально обученные люди от организации, к которой обратились. Делать подключение самостоятельно ни в коем случае нельзя. Последствия самовольного подключения электричества могут нанести урон, как самой энергосети. Так и кошельку нарушителя, так как такое нарушение карается штрафом от 100 до 200 прожиточных минимумов, согласно законодательству.

Видео описание

Смотрите в видео, как оформить подключение к электричеству:

После подключения кабеля к дому, происходит проверка работоспособности проведенной сети. Если все работает, подписывается акт о выполнение указанных услуг и заключается договор на поставку электричества между хозяином и поставщиком.

Всю остальную работу на территории участка, будь это готовый дом или еще не начатый, совершает хозяин, работа данной конторы закончена.

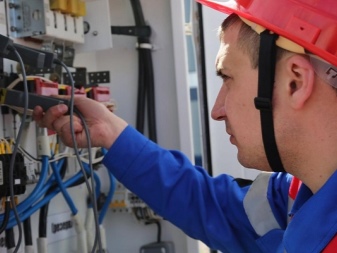

Проверка электросетиИсточник go31.ru

Ценовая политика на подключение участка

Если рассматривать обобщенно, то в расходы на подключение будет входить:

Цена на материалы, которая полностью зависит от расстояния от дома до точки подключения и от кабеля и составляющих к нему, которые будут куплены для этой цели.

Услуги подключения к электросетям, запрошенные индивидуальном порядке. К ним относятся все расчеты по техническим условиям, помощь по составлению проекта и сама работа проведенная служащими. Так же иногда сюда идет оплата за выдачу документации с разрешениями на подключение.

Основные услуги по подключению. Установка столбов, формирование траншеи, монтаж электрощита и прочее.

Заключение договора энергоснабжения с поставщиком

На момент 2019 года действуют примерно такие ценовые тенденции:

Стоимость на получение технических условий от электросетей равна 7000 рублей. Цена установки столба для ввода электричества будет составлять примерно от 25 000 рублей, если брать Московскую область.

Видео описание

Как оформить и подключить электричество за 500 руб смотрите в видео:

Подключение электричества к частному дому от этого столба обойдётся жителям примерно от 14 000 р. Это зависит напрямую от цены метра кабеля, который хозяин дома захочет установить. Общая стоимость электромонтажных работ при проводке к участку, в среднем от 22 500 р.

В цену включен так же монтаж электрощита и заземления ПУЭ, для обеспечения безопасности. Все подписи и согласованный пакет документов в среднем выходит в цене 8000 р. Стоимость договора энергоснабжения на сегодняшний день составляет от 7 000 р. В целом не особо дорогой процесс, если сравнивать в эквиваленте с ценой на участок или дом.


Установка столба и подключение электричества зависит от местонахождения участкаИсточник ngnovoros.ru

Коротко о главном

Прежде чем подключить электричество, потребуется составить проект. На его основании будут проводиться работы, и рассчитываться требуемая мощность. Чаще всего подключение к электросетям производится подземным, реже воздушным методом. Для сбора документов и подключения лучше обратиться к специалистам.

Затраты на подсоединение ЭЭ к земельному участку

Чтобы осуществить проверку техусловий вам потребуется заплатить около 500 рублей. Цены на подведение света к участку могут варьироваться. Точную стоимость можно будет установить после оценки мощности подключаемых приборов в ходе эксплуатации.

Если мощность подсоединяемой сети к земельному участку превысит 15 кВт, то затраты на ее подведение составят около 600 рублей. Причем работы выполняются только при условии, если электрический гусак будет удален от основных линий электропередач, не дальше 0,3 км для городской местности, и не дальше 0,5 км – для сельской.

Если вам нужно создать новую линию, которая, в свою очередь, предусматривает подведение сети на большое расстояние, тогда вам потребуетсясначала получить соответствующий разрешительный документ от органов местного самоуправления.

Как планировать ветки проводки?

Ветки протягиваются от щитка. Лучше всего, когда их запланировано больше, чем нужно. Сначала их можно просто держать отключённым, а потом включать по необходимости. Если же ветвей ровно столько, сколько нужно или даже меньше, то риск перегрузки сети увеличивается.

Если сеть однофазная, то на одну ветвь должно приходиться два киловатта нагрузки. Если сеть трёхфазная, то нужна ветка в шесть киловатт.

При разработке схемы ветвей необходимо учесть количество электроприборов, которое планируется использовать во всех комнатах отдельно. Также учитывается, что после могут докупаться усовершенствованные устройства, требующие больше питания. Эти приборы обозначаются на плане внутренней и внешней территорий. Учитывается и освещение.

После составления такой схемы будет понятно, где и какая требуется мощность, сколько будет элементов освещения и управления. Ветви будут соединять их и щиток. Обычно во всех комнатах будет пара контуров. Один из них будет отвечать за розетки, другой – за выключатели и освещение. На кабеле тут есть возможность сэкономить, установив распределительную коробку после входа контура в помещение. От неё кабели и будут идти к розеткам и светильникам.

Соединения в коробках создаются при помощи клеммников, потому что простое скручивание небезопасно. Однако если соединение не только скрутить, но и запаять, то оно будет не только надёжным, но и долговечным.

Перед прокладкой электросети эти коробки размещаются на планировке.

Какие документы нужны для подключения?

Начать работать над тем, чтобы провести электричество на дачный участок, желательно уже сразу, как только разворачивается его освоение. Это позволяет существенно упростить строительство и немедленно заселяться. Проблемы создает даже не столько техническая часть подготовки, сколько работа с бумагами. Административные инстанции рассматривают заявки неделями и месяцами — но можно, по крайней мере, со своей стороны не создавать себе трудности, правильно готовя пакет материалов.

Создано немало фирм, готовых помочь провести электрические коммуникации на садовый участок и к самому частному дому.

Самые полные сведения и перечни документов для подключения света можно узнать в законах и на официальных ресурсах электросетевых организаций. Чаще всего придется приготовить:

• заявку;
• списки потребляющего энергию оборудования;
• дубликаты документов о владении собственностью;
• планы земельных угодий;
• схемы расположения наиболее близкого к территории электрического столба (просто копируют его с ресурсов Росреестра);
• дубликат паспорта.

Стоит учесть, что электросетевая структура может рассматривать документы в течение календарного месяца. Когда время проходит, на адрес заявителей отсылают письмо с экземплярами договоров. Дополнительно прилагаются технические условия. В них прописывают:

• какая должна быть мощность по потреблению;
• выбор однофазного либо трехфазного исполнения;
• рабочее напряжение.

Договор указывает, в какой срок электросети подведут ток. Чаще всего по соображениям удобства и спокойствия компания указывает период 5-6 месяцев. Но в реальности все может производиться гораздо быстрее. При непосредственной близости столба от участка работы проводятся за 1-2 месяца максимум. Однако если приходится тянуть провода на значительное расстояние, особенно зимой, процедура часто занимает и более полугода.

Чаще всего по умолчанию на одно домохозяйство выделяют 15 кВт мощности. Однако не всегда этого достаточно. В подобном случае потребуется дополнительный запрос на оформление особых техусловий. Его могут и отклонить — если район энергетических сетей не располагает необходимым запасом мощности, причем обжалование такого отказа бесполезно.

В какие сроки можно подключить электричество

В течении 30-дневного срока рассмотрения заявителю должен прийти ответ, содержащий договор в двух экземплярах и техусловия подключения участка к линии электропередач.

Договор содержит информацию о сроках, на протяжении которых обслуживающая организация обязуется подвести электричество. Как правило, указывается стандартный срок в шесть месяцев. Но практически работы проводятся быстрее. Обычно не дольше двух месяцев. Все зависит от удаленности линии электропередач от участка (ближайший столб) и расторопности подрядчика. Часто для этого достаточно и десяти дней.

Затягивается процесс по причине удаленности централизованного электричества, потому что необходимо много времени для:

• поиска подрядчика;
• проведения публичных торгов;
• организации технических мероприятий по прокладке новой линии.

Техусловия отображают информацию о:

• допустимой мощности потребляемой энергии;
• типе электросети (количество фаз);
• напряжении в Вольтах (380 либо 220).

Образец технических условий на подключение к электросетямИсточник chebo.biz

Также необходимо учесть погодные и сезонные условия, так как в зимнее время установкой столбов никто заниматься не будет. Поэтому проведением электричества на участок лучше озаботиться ранней весной, чтобы до первых холодов гарантировано закончить весь объем работ.

С чего начинают и как выполняют монтаж (основные правила)

Прежде всего, необходимо установить бетонную опору (приставку) для ящика. После этого устанавливается счетчик, автоматические выключатели на DIN-рейке и розетку. Следующий этап – подготовка траншеи для кабеля: она должна быть указанной в проекте глубины. На дне не должно быть острых кромок горной породы. Рекомендуется уложить песчаную подушку слоем около 100 мм.

Кабель прокладывается от столба линии электропередач или от трансформаторной подстанции. Там, где он открыт, следует предусмотреть защиту металлической трубой. В траншее кабель после укладки также защищается: поперек на него укладывают керамический кирпич, а затем выполняют обратную отсыпку. После приемки в эксплуатацию специалист энергоснабжающей компании выполнит подключение. С тех пор электроэнергией можно будет пользоваться для подключения строительных инструментов.

После того, как на земельном участке будет построен дом и в нем будет выполнен монтаж электропроводки, ее необходимо будет подключить к электрическому счетчику. Технические условия этого этапа также указываются в проекте. Правильность подключения должен проверить специалист.

Этапы подключения и сроки

Члены некоммерческого товарищества могут подключить электричество на даче следующим способом:

1. Собрать необходимые документы и подать их в сетевую компанию или председателю СНТ.
2. Получить список технических условий для участка, которые должен выполнить клиент.
3. Привести территорию к выставленным требованиям.
4. Принять специалиста, который осмотрит земли и осуществит подключение электросети в течение установленного срока.
5. Заплатить за присоединение к линии.

Члена СНТ подключают к сети в течение 6 месяцев, если предельная мощность объектов на участке составляет не более 100 кВт, и в срок около 1 года при мощности не более 750 кВт, а при превышении этого порога период увеличивается до 2 лет.

Устройство заземления

Монтаж контура заземления

Заземление – важная часть современной электросети.

Практически все современные электроприборы имеют защиту от поражения человека электрическим током в виде защитного заземления.

При пробое электроизоляции в опасном участке ток короткого замыкания пойдёт не через человеческое тело, а через заземляющий провод.

В конце концов, значение максимально допустимого тока превысит предельное значение, при котором сработает защитный механизм выключателя-автомата.

При этом поражения электрическим током человека не произойдёт, или же это поражение будет с минимальным ущербом для здоровья человека.

По действующим стандартам, защитное заземление в частном доме должно располагаться на расстоянии не менее одного метра и не более десяти от него. Заземляющее устройство состоит из трёх металлических штырей из стали, забитых в землю на глубину 2, 5 метра и соединённых между собой при помощи металлической полосы, приваренной к ним.

Площадь поперечного сечения полосы должна составлять не менее 48 квадратных миллиметров. Площадь сечения штырей должна быть не менее 1,5 квадратных сантиметра. Этому требованию соответствуют уголки 50х50х8.

От всей этой конструкции отходит участок металлической полосы, которая находится в полметре под землёй, и возле дома имеет выход наружу. К полосе при помощи болтового соединения крепится заземляющий провод.

Сечение заземляющего провода необходимо делать максимально большим. Вы можете сами произвести расчёт по методике, предложенной в стандартах. Однако гораздо проще перестраховаться и просто выбрать сечение провода для заземляющего контура в 4 квадратных миллиметра.

Как рассчитать электропроводку на участке

На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.

Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.

Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.

На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.

Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.

Прокладка кабеля в земле

Прокладка кабеля, как и воздушных линий электропередач, имеет свои плюсы и минусы.

Плюсы кабельной линии:

• Эстетичность. Прокладка кабеля позволяет избежать ненужных проводов и при этом красиво благоустроить территорию дома.
• Надежность и долговечность. При соблюдении всех технологических процессов, включая правильность подключения кабеля к воздушной линии на столбе, прокладке в ПВХ трубе и защите кабеля от влаги, кабель способен прослужить своему хозяину без ремонта и ревизии до 30 — 40 лет. Также он не боится внешних факторов среды, так как закопан в землю.

Экономичность при большом расстоянии опоры от дома. Хотя в среднем стоимость кабеля дороже воздушного провода, однако при большом удалении ВЛ от дома, вам не придется получать разрешение на установку дополнительной опоры и платить за это деньги. Рытье траншеи и укладка кабеля в этом случае будет стоит гораздо дешевле, причем это можно сделать самостоятельно, не прибегая к услугам монтажников (кроме подключения щитка к опоре).

Минусы кабельной линии:

• Опасность воровства. К сожалению, в России охотников за цветным металлом еще никто не отменял. Кабель, спускающийся с опоры виден невооруженным глазом, поэтому участок от опоры до забора могут выкопать и украсть. Конечно, такое происходит не поголовно, но случаи бывали.
• Получение разрешение на копку, если вблизи идут подземные коммуникации. Если возле вашего дома закопана газовая или водопроводная труба, тогда потребуется пригласить представителя «Горгаза» или «Водоканала», чтобы согласовать рытье траншеи. Это занимает дополнительное время и придется оплатить приезд представителя соответствующей службы.

• Время прокладки. Рытье траншеи, укладка трубы и протяжка по ней кабеля занимает в разы больше времени, чем натяжка ввода СИПом.

• Общая стоимость уложенного кабеля. Если для ВЛ не нужно дополнительно ставить опору, тогда укладка кабельной линии будет стоит дороже. Если необходимо будет уложить тех же 13 м кабеля АВБбШв 4х16 (берем для наглядности как для ВЛ) в пластиковую гофрированную трубу диаметром 110 мм (стоит в среднем 100 руб за 1 м), при условии самостоятельного рытья траншеи, тогда стоимость укладки будет:
  (13*120) + (13*100) = 2860 руб

  При этом стоит учесть, что нужно будет заплатить монтажнику за подключение кабеля в щитке (или на опоре) еще примерно 1000 рублей. В сумме выйдет около 4000 рублей, что дороже протяжки воздушной линии.

• Сложность ремонта. Если произойдет пробой в кабеле где-нибудь в середине (не на вводах), тогда придется откапывать всю закопанную конструкцию, что занимает много времени и создает кучу проблем (особенно зимой). Также в местах прокладки кабеля нельзя строить никакие объекты — опять же из соображения будущего ремонта.
• Необходимость составления чертежа. Так как кабельную линию не видно глазом, необходимо обязательно составить подробный чертеж, чтобы через 20 — 30 лет, когда в доме будут жить ваши дети или внуки (или вы его продадите), никто нечаянно не наткнулся на кабель, когда будут копать траншею под фундамент пристройки или гаража. Также чертеж необходим для ремонта, чтобы знать где копать.

Выводы: что выбрать воздушную или кабельную линию?

Вам подойдет воздушная линия, если:

• Вы хотите существенно сэкономить время и деньги на монтаж ввода.
• Вы не хотите, чтобы провод украли злоумышленники.
• Висящий провод не портит внешний вид вашего участка.
• Вы не хотите копать траншею или нанимать для этого людей.

Вам подойдет кабельная линия под землей, если:

• Вам важен внешний вид вашего участка.
• В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
• У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
• Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.
