Как правильно выбрать арматуру для унитаза с нижней подводкой?

Порядок монтажа сливного бачка унитаза (видео)

В процессе установке сливного бачка на чашу унитаза у вас не должно возникнуть никаких трудностей, так как делается всё очень просто и достаточно быстро:

1. Собираем сливное устройство. Для этого на его резьбу необходимо надеть специальную прокладку, идущую в комплекте с устройством, после чего оно вставляется в технологическое отверстие сливного бачка и прикручивается широкой пластиковой гайкой;

Сборка и монтаж сливной системы для унитаза

Во многих инструкциях рекомендуется устанавливать клапан для подачи воды ещё до монтажа сливного бачка на чашу унитаза. Однако после этого будет достаточно сложно установить стяжные болты в процессе монтажа самого бачка, так как рука может просто не дотянуться до болта внутри бачка из-за того, что клапан будет ей мешать. Поэтому второй пункт – это установка бачка на чашу унитаза.

Монтируем бачок на чашу унитаза. Для этого на сливное устройство устанавливается прокладка, после чего сам бачок ставится на унитаз таким образом, чтобы отверстия для стяжных болтов на бачке и чаше совпали;

Прикручиваем сливной бачок к чаше при помощи стяжных болтов, не забыв надеть на них пластиковые шайбы и специальные прокладки;

Крепление бачка болтами

Устанавливается заполняющий механизм, к которому затем подсоединяется трубопровод подачи воды;
Ставится на место крышка бачка и прикручивается кнопка слива.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру делят на два типа:

1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после заполнения.
2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

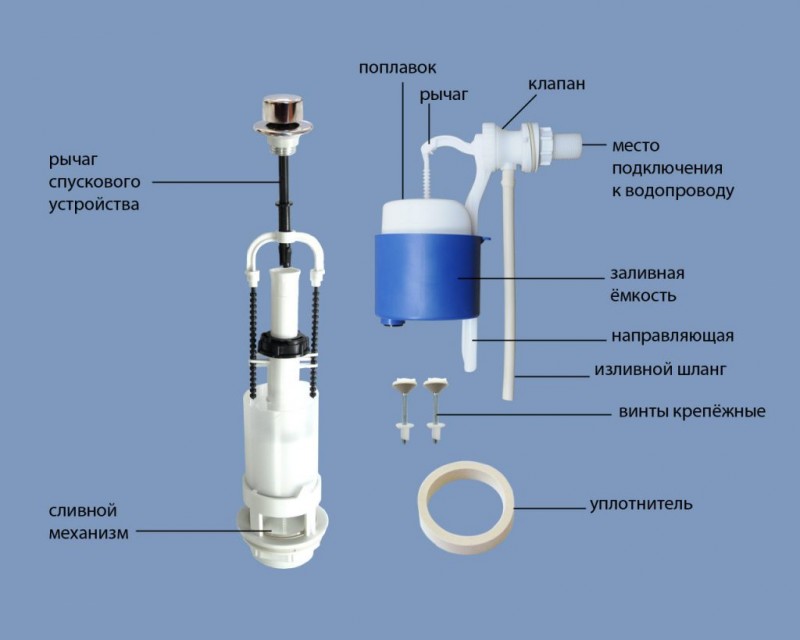

Набор запорной арматуры состоит из:

1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

• в бак подается вода;
• поплавок поднимается до установленного уровня;
• рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

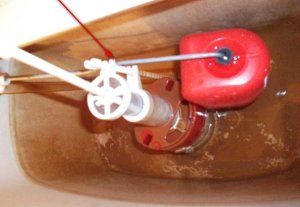

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив осуществляется посредством бокового рычага, в других — при помощи верхней кнопки.

Работа боковой арматуры сопровождается довольно большим шумом, устраняют который путем применения удлиненного наливного шланга.

Конструкция слива состоит из следующих элементов:

• впускного клапана;
• спускового устройства;
• рычага с поплавком;
• заливной ёмкости;
• рычага, управляющего спусковым устройством.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
2. Вход в сливной механизм блокируется и осуществляется слив.
3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
4. Поплавковое отверстие открывается.
5. После возвращения на место вертикального клапана, перекрывается спускной проход.
6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

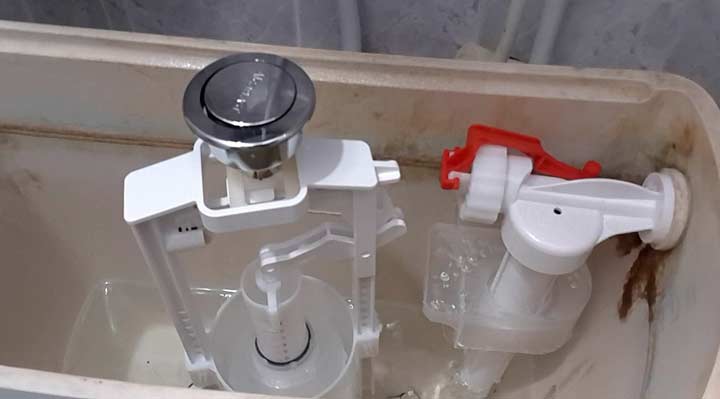

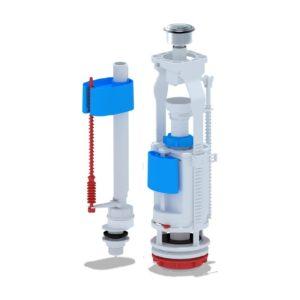

Арматура для бачка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

1. Поплавок. Его роль — ограничение уровня воды в бачке.
2. Направляющая. По ней движется поплавок.
3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
4. Мембранный клапан.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за нарушения герметичности поплавка, в результате чего происходит его затопление. Жидкость в накопительный резервуар поступает постоянно и через переливную трубу сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Поплавковый клапан: виды неисправностей и способы их устранения

Поплавковый клапан отвечает за дозированное поступление и перекрывает подачу воды. Этот механизм довольно-таки простой и надежный, но при поломке доставляющий особенно много неприятностей.

Поплавок устроен так, что при подаче воды он поднимается до необходимого уровня, а затем посредством механической тяги перекрывает подачу воды. При сливе все наоборот – поплавок опускается, давая воде свободно течь в чашу унитаза.

При неисправности этого механизма появляются разного рода течи (ржавая полоса в чаше унитаза – причина поломки поплавка).

Виды неисправностей поплавочного клапана и способы их устранения:

• Износ прокладки: при этом вода будет постоянно течь в сливной бачок, не останавливаясь. Чтобы устранить эту неисправность, нужно заменить прокладку.

Клапан смывного бачка унитаза

Поплавковый клапан в бачке

Ремонт поплавкового клапана можно вполне провести самостоятельно, используя подручные материалы. Только при действительно серьезной поломке, когда никакие способы не помогают, потребуется купить новый и поменять весь механизм полностью.

Есть еще два вида проблем со сливным бачком, с которыми вы можете столкнуться в повседневной жизни. Это неисправность пусковой кнопки и слишком сильный шумовой эффект, возникающий, когда вода начинает поступать в бачок. Обе эти неполадки также можно устранить своими руками.

В первом случае при нажатии на кнопку слива смыв не происходит. Обычно причиной такой поломки становится цепочка, которая соединяет внешнюю кнопку со сливным механизмом. Чтобы устранить эту неисправность, нужно крепление кнопки чуть-чуть ослабить. Для чего аккуратно несколько раз поверните декоративную крепежную гайку, этого обычно хватает, чтобы вы смогли немного приподнять крышку бачка и поправить пусковую цепочку.

В случае сильного шумового эффекта при наполнении бачка водой потребуется надеть слетевший глушитель на специально отведенный для этого штуцер. Обычно такая проблема возникает у бачков с боковым подводом воды. Если, поправив глушитель, уровень шума все равно останется достаточно сильным и будет вас беспокоить, следует приобрести и установить специальную поплавочную систему, в которой есть камера стабилизации. Такие системы практически бесшумны.

Итак, завершая разговор о неполадках, которые могут возникнуть при эксплуатации унитаза, отметим, что, прежде всего, не надо паниковать – проблемы эти неприятные, но, в принципе, легко решаемые. Любой ремонт клапана сливного бачка унитаза можно быстро сделать своими руками, имея минимальный набор инструментов и подручных материалов.

Сама по себе конструкция сливного бачка очень простая, и зная назначение каждой детали, можно починить практически любую неисправность. Кроме того, помните, что все детали любой модели сливного бачка, заменяемые и их без проблем можно купить в ближайшем специализированном магазине, торгующем сантехникой. А всю необходимую информацию по неполадкам и способам их устранения вы всегда сможете найти на нашем сайте.

Источник

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

• Отключаем подачу воды, сливаем воду.
• Откручиваем кнопку.

• Снимаем крышку.

• На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
• Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

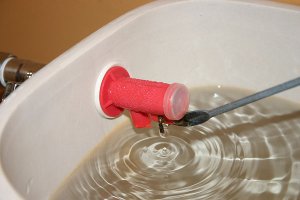

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

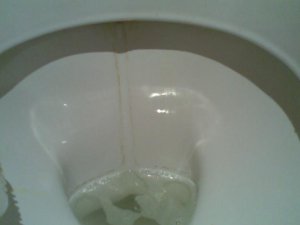

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

• Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
  • отключить воду, спустить ее,
  • снять спускной механизм, открутив снизу пластиковую гайку;
  • вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
  • установить на место, все подключить и проверить работу.

Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Все еще течет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.

Куда класть утяжелитель

Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

https://youtube.com/watch?v=OE_lWt7Xqp8

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.

https://youtube.com/watch?v=U_6q_MFVt5U

Выбор запорной арматуры. Основные положения

При приобретении запорной арматуры обратить внимание следует на следующие моменты:

Запорный клапан должен обладать аналогичной модификацией.Преобладать должна общая схожесть, а также принцип действия устройства.

Клапаны должны точно срабатывать, а также относительно свободно перемещаться все тяги и узлы. В случае заедания или некачественного перекрытия клапана при продувании, в последующей эксплуатации может стать причиной плохого удерживания воды в фурнитуре с дальнейшим обязательным перекрытием ее поступления из общей магистрали.

Уплотнители (резиновые, силиконовые) не должны иметь каких-либо трещин или быть нестандартной формы или размера. РТИ заслуживают особенного внимания. Ведь именно благодаря им отсутствует протечка в используемой конструкции. Однако в комплектации относительно часто попадаются некачественные детали. В случае обнаружения некачественной детали следует немедленно произвести замену.

Перед приобретение запорной арматуры следует тщательно визуально ее осмотреть

Особое внимание следует уделить наличию мелких трещин, неправильно отлитым деталям, форме креплений, тяг и прочее. Визуальное обнаружение хоть одного дефекта в последующем может стать причиной поломки всего узла

Источник

Основные типы конструкций сливного оборудования

Они различаются по механизмам подачи и смыва жидкости. Работу водоотведения выполняют устройства автоматического, кнопочного или рычажного вида. Конструктивно внутренности для сливного бачка унитаза выглядят так: поплавок через тягу и клапан управляет входным отверстием, регулируя подачу воды. Тем самым оно играет роль запорного клапана.

При этом уровень жидкости зависит от высоты поднятия поплавка, и он регулируется на тяге путем ее подгибания либо изменением положения на направляющей.

Рычажные механизмы

Они были главными сантехническими моделями прошлого столетия. Работа их отличалась неприхотливостью устройства: слив жидкости происходил в течение того времени, пока удерживался запорный клапан через цепочку.

Потом были внедрены системы с функционированием сифона, когда запор клапана происходил автоматически после набора воды.

Но эти виды механизмов выделяются увеличенным, нерегулируемым сбросом жидкости и не отвечают современным требованиям эстетики.

Кнопка для слива

На нынешних бачках монтируются механизмы для слива в кнопочном исполнении. В основном кнопки расположены внутри крышки резервуара для слива, и механизмы при этом удерживают запирающий клапан автоматически.

Их достоинство, кроме самостоятельного функционирования — удобная настройка подачи жидкости. А изделия с двухкнопочной арматурой для сливного бачка сливают воду полностью или частично, в зависимости от того, какая нажата кнопка.

Автоматические устройства для слива

Сейчас в местах общественного пользования все чаще применяется сантехника с автоматическим сливом жидкости. Автоматическое смывное устройство для унитаза контролируется и обеспечивается инфракрасными сенсорными приборами, в которых устанавливаются программы, работающие по определенному алгоритму.

Запорные клапаны сливного резервуара работают, применяя принцип подпитывающего вентиля, открывающегося посредством поплавка. Лишь в нынешних сливных механизмах регулировка поплавка происходит за счет вертикальной линейки, позволяющей перекрывать отверстие как при нижней, так и при боковой подаче жидкости.

Регулировка и настройка сливной арматуры

Нижнюю арматуру регулируют путём вращения настроечного винта. Он устанавливает положение поплавка по относительно тяги. Для максимального наполнения ёмкости винт проворачивают против часовой стрелки. Если требуется минимальное наполнение — выполняют регулировку по часовой стрелке.

Путём перемещения камеры поплавка вдоль штанги настраивают уровень жидкости в бачке. Когда рычаг имеет повышенный размер уровень можно повысить и наоборот. Для этого достаточно отвинтить крепежный винт, установить его в нужной позиции и зафиксировать.

Поплавок можно переместить по зубчатой пластмассовой тяге. Уровень воды в моделях с металлической штангой можно изменить, подогнув штангу в нужную сторону.

Освоив принцип устройства сливного бачка, можно разобраться со всеми проблемами своими силами. Даже если поломку будет устранять сантехник, можно оценить и принять его работу. Решая, какую арматуру выбрать, следует помнить, что механизмы с верхним подключением дешевле, проще, а нижняя подводка также может быть надежной, если соблюдены все правила установки.

Источник

Как работает мембранный клапан

Главные фазы работы устройства представлены ниже.

Первая фаза

1. В первой фазе клапан открыт. На протяжении нее вода поступает в бачок. Мембрана, повинуясь направлению течения жидкости, отодвигается. Следовательно, вода без препятствий может наполнять резервуар.
2. Сперва жидкость течет только в предварительную секцию.
3. Чтобы она попала конкретно в бак, в данном отсеке имеется особенное отверстие. Процесс похож на тот, который идет в бачках, оборудованных штоковыми клапанами, но тут имеется мембрана, натянутая на поршень.
4. В ней имеется просвет, через него пропущен шток из пластика. Он кроме этого имеет просвет сечением в 1 мм. Благодаря ему вода частично течет в наполнительную секцию.
5. В то время, когда поплавок будет в опущенном состоянии, в поршне образуется мелкое отверстие, имеющее диаметр всего-навсего в 0.5 миллиметра. Через него маленький количество жидкости перетекает в бачок.
6. Благодаря подобному принципу работы мембранного клапана, создается однообразное давление в предварительной и наполнительной секции и в части бачка за ними. В этом содержится принципиальная отличие между аналогом и таким механизмом, имеющим штоковый клапан.

Второй этап

1. На данной стадии вода поступает в накопительный резервуар, с этим в один момент всплывает наверх шаровый поплавок.
2. На протяжении процесса возрастает и уровень штока с резиновым уплотнением.
3. Уплотнитель затыкает отверстие.
4. При последующем перемещении штока, поршень с мембраной прижимаются к седловине. Тем самым, наполнительная секция герметизируется.

Исходя из того, что водяное давление в наполнительной части бачка связано с давлением всплывающего поплавка, мембрана весьма хорошо придавливается к седловине. Так пресекается поступление воды в накопительную емкость.

Третья стадия

1. Третий этап — это слив воды по окончании применения унитаза.
2. В тот момент, в то время, когда жидкость спускается из бака и вытекает в чашу унитаза, давящее действие поплавка на шток исчезает.
3. Прорезь в поршне сейчас не перекрывается штоком. Исходя из этого, и в наполнительной секции давление быстро значительно уменьшается.
4. Напор остается только от водопровода, он-то и действует на поршень с мембраной, перемещая их в сторону.
5. Именно поэтому, сливной механизм снова переходит в первую стадию.

Возможные поломки и способы ремонта

В любом даже самом примитивном механизме рано или поздно начинают выходить из строя различные детали. Большинство поломок в сливных устройствах старого образца достаточно легко устранить.

Непрерывное поступление воды

В первую очередь нужно проверить, не протекает ли наливной клапан. Для этого нужно снять крышку и приподнять рычаг поплавка. Если после этого вода поступает в бачок, то значит, сломался сам клапан и его нужно заменить.

Для этого перекрывают кран перед бачком и сливают воду. Гаечным ключом отвинчивается часть, соединяющая клапан с водопроводом, снимается поплавковый рычаг, фиксирующие гайки и клапан вытаскивается. На его место устанавливается новый. Поплавковый рычаг устанавливается в оптимальное положение, после того как вода заполняет корпус.

Если при поднятии рычага поток воды полностью перекрывается, проблема может быть вызвана следующими причинами:

• Перекос поплавкового рычага (тяги) – приводит к тому, что он начинает цепляться за втулку, поплавок всплывает не полностью и клапан не закрывается. В этом случае тягу вытаскивают и выпрямляют.
• При нарушении герметичности поплавка он остается частично или полностью погруженным в воду и не закрывает клапан. В этом случае его меняют на новый. Если нет подходящей модели, повреждение можно заклеить нагретым пластиком или герметиком, предварительно удалив из протекающей детали всю жидкость, но это временная мера.

Постоянный отток воды

Если вода тонким ручейком вытекает из емкости, пока она не опустеет, значит, нарушена герметичность сливного механизма и вода просачивается между корпусом и колоколом (грушей). Есть несколько причин, вызывающих эту неисправность:

• Коррозия или загрязнение поверхности седла приводят к тому, что отложения не дают сливному механизму плотно закрываться. В этом случае его очищают наждачной шкуркой.
• Появление зазора между корпусом и седлом ведут к тем же проблемам. В этом случае необходимо торцовым ключом подтянуть крепящие гайки.
• Иногда из седла выпадает направляющая втулка – это приводит к перекосу запора при опускании. В этом случае втулку вставляют в отверстие дуги и обматывают ее резинкой.
• Виновником поломки может быть и спускной рычаг, который в неправильном положении мешает груше полностью перекрыть седло. В этом случае надо подогнуть его и опустить ниже впуска подводной трубы на 2,5 мм.

  Второй вариант – проверить крепления удерживающих коромысло пластин и затянуть разболтанные винты. Это довольно сложно, так как расстояние между стеной и головками винтов может быть менее 10 см.

Можно попробовать затянуть их коротким инструментом, просовывая его в прорезь винта. Выполняя эти действия надо следить, чтобы вертикальная пластина с четырьмя углами находилась в выемке на корпусе.

Проблемы с переливом

Это достаточно характерная поломка, которую легко определить. Вода набирается в бачок и начинает вытекать, если выключить кран, поток воды из устройства останавливается, а при нажатии на раструб перелива течь прекращается — ослабла гайка крепления. В некоторых случаях достаточно повернуть перелив несколько раз по часовой стрелке и гайка занимает положенное место.

В противном случае придется прибегнуть к следующим уловкам. Нужно спустить воду из бачка, подождать пока высохнут все поверхности.

Если гайка не отвинчивается полностью, появившуюся между раструбом перелива и дном бачка щель плотно обернуть уплотняющим материалом и залить силиконовым клеем или краской. Подождать пока обмазка окончательно застынет.

Если гайка полностью открутилась, перелив вынимают, на его резьбу наматывают уплотнитель так, чтобы он плотно вставлялся в отверстие на дне бачка.

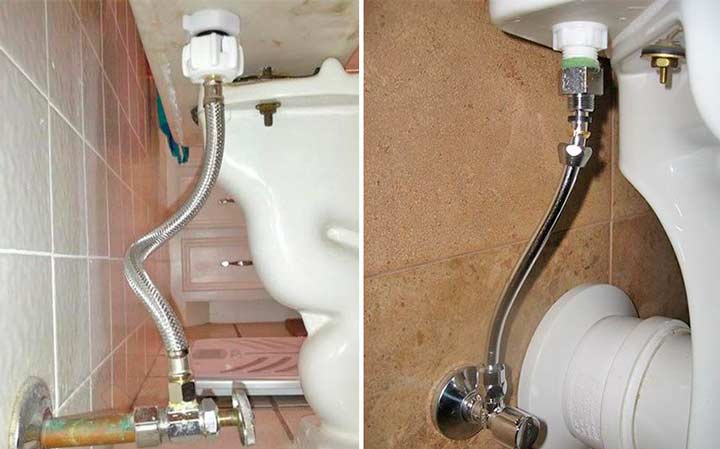

Замена подводящего шланга

Повреждение подводящего шланга и прокладок на стыке приводит к появлению капель воды (проблему можно спутать с конденсатом) в местах присоединения его к корпусу сливного устройства. В первую очередь подтягивают соединяющую гайку.

Если протечка осталась, необходимо перекрыть воду и отсоединить шланг. Прокладку меняют, резьбу покрывают обмоткой, шланг снова присоединяют к бачку и затягивают гайку.

Сильный шум при наполнении

Иногда при наполнении сливное устройство для бачка старого типа он издает сильный шум, который способен разбудить домочадцев. Можно заменить деталь специальным стабилизирующим устройством, и таким образом исправить проблему. Если напор, поступающий в корпус не слишком сильный проблему можно решить гораздо проще.

В механизм наполняющего клапана входит короткая трубка для спуска воды. На нее нужно вертикально установить глушитель из гибкого пластмассового или резинового шланга, опустив нижний конец в воду на дне. Это поможет избежать шума при падении воды и стука скачущего поплавка.

Настраиваем систему слива

Обеспечив правильную работу системы слива, можно экономить значительное количество денег, которые нужно было бы тратить за чрезмерный расход воды. Чтобы без помощи мастера приступить к ремонту смывного бачка, все этапы работы следует выполнять в строгой последовательности, не пропуская возможных поломок и недочетов.

1. Избавиться от поломок поплавкового механизма. Понять, есть ли проблемы с ним довольно просто. Главный показатель – бачок постоянно наполняется водой, а она тут же вытекает в унитаз. Существует несколько причин, приводящих к такому процессу:
   • плохое состояние впускного клапана (в некоторых случаях он выходит из строя из-за большого напора воды);
   • неправильное функционирование буйка (в результате длительной эксплуатации поплавок может трескаться и наполняться водой);
   • перекос рычага (он должен находиться горизонтально на 20 мм ниже отверстия, через которое набирается вода).
2. Устранить постоянную течь воды в унитаз. Чаще всего эта проблема возникает из-за истечения срока годности мембраны сифона. Ее нужно заменить на новую. Для этого слейте воду, снимите сифон, замените старую мембрану новой, установите сифон на место, присоедините его к рычажку и закрутите гайку крепления.

Для полноценной регулировки сливного механизма смывного бачка унитаза, если он сломался, необходимо устранить все эти неисправности.

Источники

• https://sansovet.com/remont/unitazy/slivnoj-bachok.html
• https://iseptick.ru/raznoe/remont-slivnogo-bachka-unitaza.html
• https://UnitazVdome.ru/ustanovka/bachok/kak-pomenyat-slivnoj-mehanizm
• https://septik.guru/santehnika/unitazy/kak-pomenyat-slivnoy-mehanizm-v-bachke-unitaza.html
• https://UnitazVdome.ru/remont/ne-rabotaet-knopka-sliva-v-unitaze
• https://teplo.guru/santehnika/zamena-slivnogo-mehanizma-v-bachke-unitaza.html
• https://bez-santehnika.ru/articles/%D0%B1%D0%B5%D0%B7-%D1%80%D1%83%D0%B1%D1%80%D0%B8%D0%BA%D0%B8/zamena-ustrojstva-slivnogo-mekhanizma-bachka-skhemy-i-instrukczii.html

Виды клапанов для унитаза

Впускной клапан (он же заливной, наливной или наполнительный) служит для подачи воды и прекращения налива при достижении ограничителя. Выпускной клапан (он же сливной) берет на себя функции смыва воды, регулировки объема и скорости потока.

В каждом впускном клапане для сливного бачка унитаза обязательно имеется запорное устройство для перекрытия воды. Конструкция некоторых наливных клапанов для унитаза с нижней подводкой предусматривает наличие обратного клапана, предотвращающего попадание воды из бачка в водопроводную систему при отключенном водоснабжении.

Все впускные и выпускные клапаны для унитаза в свою очередь делятся по различным типам, по материалу и конструктивным особенностям. Поскольку сантехническая арматура непрерывно совершенствуется, появляются модели с совершенно новыми характеристиками, приведенные ниже сведения и классификацию следует считать приблизительными.

Классификация клапанов

По материалу

Впускные и сливные клапаны изготавливаются из следующих материалов:

• целиком из пластика;
• преимущественно из пластика с отдельными элементами из стали или латуни (резьба штуцера, рычаг-коромысло и другие детали).

По надежности современные модели для сливного бачка с пластиковой резьбой, поставляемые на рынок известными производителями, не уступают металлическим.

По месту размещения

Возможны следующие варианты монтажа наполнительных клапанов для унитаза:

• с нижней подводкой воды – крепится к днищу сливного бачка;
• с боковой подводкой – крепится к боковой стенке бачка;
• 2 в 1 – клапан имеет присоединяемый снизу или сбоку съемный штуцер, возможно крепление к днищу и боковой стенке.

По типу конструкции

Типы наливных клапанов для унитаза:

• с боковой подводкой и обычным поплавком на длинном металлическом коромысле, конструкция знакома еще по советским унитазам, у клапанов более позднего времени для уменьшения шума налив идет через трубку;
• с нижним подводом воды и поплавком на длинном коромысле, представляет собой осовремененный вариант предыдущей модели, встречается редко;
• с боковой подводкой и вертикальной стойкой, по которой передвигается поплавок;
• с нижним подводом воды и вертикальной стойкой для поплавка;
• предыдущий вариант, дополненный обратным клапаном.

Типы сливных клапанов по способу управления смывом:

• Механический. Наиболее простой вариант, срабатывает при нажатии на кнопку, рычаг или дергании за ручку.
• Пневматический. Похож на механический, но передача усилий происходит по воздухопроводу через давление воздуха, что позволяет перенести кнопку смыва в любое удобное место.
• Электронный. Позволяет подключать смарт-функции, регулировать настройки. Работает от батарейки или электросети, у многих моделей есть подсветка. Смыв происходит при нажатии на электронную кнопку, само нажатие мягче, чем у механики.
• Сенсорный (автоматический, бесконтактный). Срабатывает на движение или присутствие человека. В жилых помещениях чаще всего встречаются сливные клапаны с механическим управлением пуска воды.

Они делятся по следующим типам:

• Нажимной. Смыв воды происходит при нажатии на расположенную вверху кнопку. В свою очередь делится на три вида:
• однорежимный – набранная вода из бачка сбрасывается целиком;
• двухрежимный – снабжен двойной кнопкой с режимами полного смыва и малого смыва, рассчитанными на разный объем воды;
• с функцией «стоп» – при нажатии происходит смыв, при повторном нажатии или отпуске кнопки в зависимости от модели смыв прекращается, что позволяет экономить воду.
• Вытяжной. Спуск воды происходит при подъеме вверх вытяжной ручки. Модели с функцией «стоп» останавливают спуск при плавном нажатии ручки сверху вниз.
• Рычажный. Срабатывает при нажатии на рукоятку, расположенную на корпусе бачка, или дергании за ручку с цепочкой, подсоединенную к рычагу.

Дополнительные функции сливных клапанов

• функция «Сапун» в кнопочном механизме – предотвращает образование вакуума в сливном бачке во время смыва при отсутствии в корпусе специальных отверстий подачи воздуха, что гарантирует интенсивность водного потока при спуске;
• регулировка скорости слива – позволяет избежать брызг из чаши унитаза;
• кнопочный эксцентрик – предназначен для регулировки положения кнопки спуска, если кнопочное и сливное отверстие расположены не точно друг против друга.

Виды запорной арматуры и их особенности

Запорная арматура по конструкции может быть раздельной и совмещенной.

Когда вода в бачке поднимается и перекрывается поплавком под действием тяги. Сливной узел представляет собой горловину с клапаном.

Клапан бывает двух видов — воздушным и механическим. Управляется педалью, кнопкой или клавишей.

Плюсом запорной арматуры является то, что при поломке можно заменить или отремонтировать только поврежденный узел, а не менять всю систему.

Это сказывается на семейном бюджете и облегчает монтажные и демонтажные работы. Поэтому использование таких систем актуально и в настоящее время.

Настройка такого вида арматуры достаточно сложная. Но при правильной установке гарантирует безопасную и безукоризненную работу блока.

Недостаток этой системы заключается в необходимости полной замены при поломке и затруднительный ремонт.

Запорную арматуру отличает и материал изготовления.

Использование единой запорной металлической арматуры предусмотрено производителями только для элитных моделей. Раздельные системы могут быть установлены в любой унитаз.

Верхняя и нижняя запорная арматура для унитаза

От того с какой стороны бочка ее встраивают, будет зависеть конструкция системы, что обязательно будет учитываться при замене поврежденных элементов.

Устанавливая арматуру необходимо провести тщательную балансировку. Это нужно для продуктивной работы системы, которая имеет зависимость от уровня воды сливного бочка.

Эту систему размещают в боковую часть бачка.

Недостатком данной конструкции является шум, который создает система подавая воду.

Унитазы зарубежных производителей оснащены, в основном, запорной арматурой с нижней подводкой воды. Эта конструкция бесшумна, более комфортная и обеспечивающая модели стильный вид.

Здесь нет запорных механизмов, так как эта конструкция в этом не нуждается. Управляется сливной клапан тягой.

Она представляет собой цепочку или штангу.

Раньше при устройстве унитаза повсеместно использовали рычаг, располагаемый с боку или в верху сливного бачка.

Такой механизм предусматривает два режима слива воды. При разной интенсивности нажатия кнопки может быть произведен либо полный слив бачка либо половины.

Нажимая на рычаг или кнопку происходит открытие заслонки, которая закрывает верхний штуцер и вода сливается в унитаз. Затем под весом заслонки она возвращается на свое место и клапан закрывается.

Процесс установки запорной арматуры унитаза

Можно использовать и отдельную арматуру, но будет лучше и проще использовать фирменные системы, идущие в комплекте с унитазами. В таком случае точно все элементы будут соответствовать.

Материалы, которые потребуются для выполнения работы по установлению бачка:

• разводной ключ;
• плоскогубцы;
• отвертки;
• шланг;
• кран;
• фума из резины;
• прокладки.

Прикручивание бачка к унитазу делается при помощи болтов.

Монтаж для одного и другого вида в принципе одинаков. Трубку просовывают через отверстие в бачке и закручивают с двух сторон с помощью гаек.

Следующим этапом идет присоединение гибкого шланга к стояку водопровода, а именно к штуцеру, и устанавливают кран, позволяющий при проведении ремонтных работ перекрывать воду в унитазе.

Современный шланг оснащен гаечно-прокладочным зажимом, который обеспечивает надежное соединение. Но сантехники обычно перестраховываются и пользуются при этом фумой.

Заключается установка оборудованием механизма слива воды. Верхний элемент вставляют через отверстие в крышке и закрепляют декоративным элементом, закрывающим отверстие.

Стоимость услуг

Несколько факторов влияют на цену услуг по замене арматуры бачка унитаза.

Такие как:

1. характер работы и уровень сложности;
2. дополнительные работы.

В процессе эксплуатации сливного бачка могут возникать такие проблемы как, например, подтекание или постоянное течение воды. Причина может быть в тяге или в мембране, при этом потребуется их замена.

Если вы не разбираетесь в этом, то во избежание неприятностей лучше обратиться за помощью к квалифицированным специалистам.

Источник

Выводы и полезное видео по теме

Предлагаем полезные видеоролики, позволяющие лучше понять механизм работы сливного бачка.

Технология ремонта узла слива в унитазе:

Вода не набирается в бачок – что можно предпринять:

Способы устранения протечек сливного бака:

Устройство слива в унитазе не является слишком заумной и сложной конструкцией. Механизм состоит из двух рабочих элементов – один для подачи и контроля уровня воды, а второй для непосредственного ее стока в чашу.

Существует несколько типов этих приспособлений, каждый со своими плюсами и минусам. Но суть работы во всех случаях одинакова. При этом устанавливать, регулировать и ремонтировать их своими руками несложно.

С большинством вопросов можно справиться без привлечения сантехника. Проблемы может вызвать лишь устанавливаемая в стену инсталляция – для монтажа и ремонта инсталляции унитаза лучше привлечь опытных мастеров.

Вы хорошо знакомы с устройством сливного механизма различного типа бачков? Или используете унитаз подвесного типа, бачок которого скрыт в конструкции стены? Возможно вы столкнулись с какой-либо поломкой сливной системы и устранили проблему своими силами? Пожалуйста, поделитесь своим опытом с нашими читателями, оставив свои под этой статьей.
