Защитный регулируемый клапан сброса давления

Предохранительные клапаны прямого действия

В клапанах прямого действия на запорно-регулирующий с одной стороны действует усилие пружины с противоположной — сила давления жидкости.

Пружину в таких клапанах называют силовой, т.к. именно она оказывает силовое воздействие, удерживающее запорно-регулирующий до момента открытия.

Предохранительный клапан седельного типа, рассмотренный ранее, является примером клапана прямого действия. К этому же типу относят клапаны золотникового типа.

В исходном состоянии золотник 3, установленный в корпусе 1, перекрывает каналы в напорной и сливной линиях. При увеличении силы давления до величины превышающей усилие пружины 2, золотник будет перемещаться вверх, открывая канал для прохода потока из напорной линии в сливную.

Характеристика клапана прямого действия

Характеристика предохранительного клапана прямого действия имеет достаточно большой подъем.

Капаны прямого действия склонны к автоколебаниям. При больших расходах и высоких давлениях размеры пружины должны быть очень большими.

Устройство демпфирования

На работу предохранительного клапана влияют не только статические, но и динамические нагрузки.

Для снижения негативного влияния автоколебаний подпружиненного запорно-регулирующего элемента в предохранительных клапанах прямого действия используют устройства демпфирования.

Наиболее распространенным устройством демпфирования является — демпфирующий поршень, который жестко связан с запорно-регулирующим элементом.

Для демпфирования в поршне может быть выполнен узкий канал или снята лыска, как в примере показанном на рисунке.

Во время движения поршня жидкость движется в малом зазоре. При этом возникает демпфирующее усилие направленное в сторону противоположную движению поршня.

В конструкции большинства современных гидравлических предохранительных клапанов прямого действия присутствует демпфирующий поршень.

Советы профессионалов по установке клапана

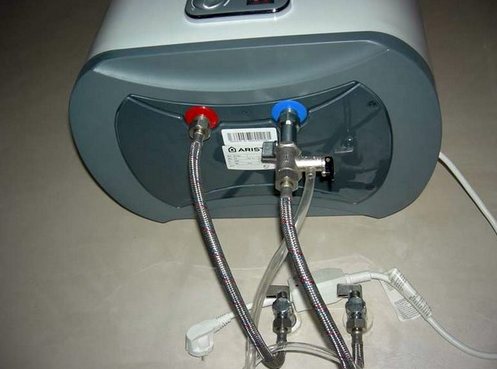

Клапан нужно монтировать по подводящей линии холодной воды к накопительному водонагревателю в соответствии со следующими рекомендациями:

• ни в коем случае нельзя монтировать запорную арматуру между вентилем и водонагревателем;
• шланг от вентиля отводится в слив канализации;
• чтобы сброс воды из резервуара проходил быстрее, между вентилем и бойлером монтируют тройник с шаровым краном.

Важно! Недопустимо использовать обычный обратный клапан вместо предохранительного. Такой элемент не в состоянии защитить водонагреватель от высокого давления воды

С установкой предохранительного клапана на водонагреватель никаких проблем и трудностей не возникает. Работа эта простая и под силу обычному человеку, но в случае, когда эксплуатация бойлера сопряжена с постоянной проблемой протечки воды, у потребителя возникает масса вопросов. Специалисты советуют не поддаваться панике и помнить, что работа бойлера, при которой из клапана периодически капает вода вполне нормальная. Для того чтобы устранить проблему, требуется монтаж специальной трубки, отводящей воду в канализацию.

Особое внимание следует обратить, если из патрубка вода течет постоянно или наоборот никогда не капает. Ситуация при которой капли не появляются никогда, может свидетельствовать о поломке

Специалисты советуют в данном случае принудительно спускать немого воды из резервуара при помощи специальной рукоятки.

Важно понимать, что отсутствие течи – это еще не признак поломки предохранительного элемента. Для автономной системы водоснабжения показатель давления воды не превышает 3 Бар

Поэтому он прокапывает настолько редко, что данный факт можно легко не заметить.

Почему из предохранительного клапана постоянно течет вода? Причин может быть несколько:

1. Поломка предохранительного клапана. В этом случае выход только один – его полная замена. Не стоит менять его на новый элемент с более высоким порогом срабатывания. Так можно полностью нарушить нормальную работу бойлера, что приведет к его разрыву.
2. Высокое давление воды в водопроводной системе дома. Хорошим решением проблемы станет установка регулятора, на входе в дом, понижающего давление воды.

Разновидности

Основным критерием при подборе клапана для водонагревателя является рабочее давление воды (как в водопроводе, так и внутри бака). В зависимости от объема бойлера используются следующие мощности: до 50 л, от 50 до 200 и выше 200. Соответственно, от этих показателей выбирается класс защиты, специалисты рекомендуют приобрести максимально надежные устройства для водонагревателей с большим объемом, вне зависимости от их стоимости. По принципу действия все обратные клапаны разделяются на прямые и откидные. Первая разновидность представляет собой дисковую заслонку с вертикальным перемещением (работают только под давление рабочей среды), у второй – с размещение под седлом.

По степени сложности все обратные и предохранительные комплектующие для водонагревателя различаются на:

1. Неразборные – простейший бюджетный вариант, перекрытие воды осуществляется за счет противодействия пружины или диска. Это классический обратный клапан и ничего больше, такая защита допускается только для водонагревателей с минимальным объемом, ее основной функцией является сохранение ТЭНов от перегрева при пустом баке. При монтаже таких устройств обязательно отслеживается рабочее состояние, при малейшем подозрении на брак или поломку они меняются. Для сбора избытков давления эта разновидность не подходит, для этих целей нужно купить отдельно предохранительный клапан.

2. Усложненный комплекс для водонагревателя, объединяющий обе функции. Он включает шаровой кран, предохранительный и запорный (обратный) клапаны, выходное отверстие для слива. Процесс контроля за сбросами излишков нагретой жидкости визуальный, а не автоматизированный, эффективность защиты высокая. Недостатком этой группы является стекание воды на пол, для исключения подобной проблемы требуется доукомплектация гибким шлангом, соединяющим выходной клапан непосредственно к канализации.

3. Группа гидравлической безопасности, основным отличием является включение в схему обвязки водонагревателя редуктора давления. Также в комплект входят: предохранительный и обратный защитный клапан, сифон. Этот вариант выбирается для промышленных систем, группа размещается на трубе с холодной водой. Наличие сифона позволяет без проблем сливать избытки прямо в канализацию.

https://youtube.com/watch?v=PmFOB-1xMWY

Руководство по замене

Необходимость в данной процедуре возникает при физическом износе, ослаблении пружины, забивке отложениями солей или браке детали. Еще одна причина постоянного протекания обратного клапана связана с избыточным давлением в подающей трубе, в этом случае рекомендуется провести установку редуктора. Оставлять поломку на длительный срок чревато теми же последствиями, как и при отсутствии предохранителя. Процесс замены проводится по следующей схеме:

1. Отключение электропитания водонагревателя.

2. Перекрытие подачи в устройство: на входе перед бойлером или общие по квартире.

3. Полное освобождение накопительного бака.

4. Демонтаж (открутка) старого предохранительного клапана.

5. Установка нового, герметизация с использованием уплотнителей, льняной пакли или фум-ленты. Резьба проворачивается ключом 3-4 раза.

6. Подача воды, проверка герметичности соединений.

https://youtube.com/watch?v=QaUgI_NjQvA

Правильное направление воды легко определить: на большинстве устройств нарисована красная стрелка, также данная информация дублируется в прилагаемой инструкции. Перед началом монтажа рекомендуется проверить работу агрегата, в процессе закрутки соединения сбрасывающего и обратного клапанов нельзя давить на резьбу или оказывать чрезмерные усилия. Провести проверку надежности нового предохранителя легко – набирается полный бак водонагревателя и устанавливается максимальная температура (при 30-40 °C прибор может не сработать, особенно при малых объемах бойлера), через некоторое время начинает капать сброс.

Но для сложных гидравлических групп действуют другие схемы монтажа и контроля, в данном случае важно придерживаться инструкции изготовителя. По понятным причинам установка только обратного клапана в системе водонагревателя недопустима (равно как и монтаж отопительной арматуры), наличие вывода для сброса излишков внутреннего давления обязательно

Принцип работы

Принцип работы механизма основан на детектировании гидродинамического давления механическим способом и его сбросе до заданных параметров. Конструктивно это реализуется так: в металлическом корпусе расположен шток с мембранным клапаном, закреплённый в определённом положении пружиной.

При повышении давления пружина сжимается, мембрана приподнимается и часть теплоносителя сбрасывается. После нормализации параметров теплоносителя пружина разжимается и перекрывает патрубок для сброса.

Контроль может быть реализован механическим или автоматическим способом

Для правильной работы устройства важно исключить установку запорной арматуры или другого оборудования на контрольном участке трубы

Рекомендации по выбору

Бойлеры продаются в комплектации с предохранительным механизмом. Именно поэтому во время приобретения нового водонагревателя, тем более брендового, заботиться о выборе этого элемента не требуется. Необходимость в приобретении появляется в нескольких случаях:

• предохранитель износился или поломался;
• потерялся во время переезда;
• устанавливается старый бойлер без системы обвязки.

• предохранитель износился или поломался;
• потерялся во время переезда;
• устанавливается старый бойлер без системы обвязки.

Зная модель водонагревателя, можно с легкостью выбрать новую деталь. В технической документации по использованию находятся показатели максимального давления — эти же данные обязаны находиться на корпусе нового изделия.

Диаметр резьбы обязан быть точно таким же, как размер трубы холодного водоснабжения и монтажного штуцера. Помимо непосредственно прибора, также будет необходима льняная нить или резиновый уплотнитель, если устанавливается гибкая проводка.

В некоторых случаях между патрубком водонагревателя и клапаном монтируют кран для слива воды. Это возможная и разрешенная система обвязки, но с одним условием — кран нужно устанавливать на горизонтальном отводе от центрального трубопровода. Никакой запорной арматуры между перепускным клапаном и бойлером не должно быть.

Выбор и монтаж

Выбирать перепускной клапан для бойлера необходимо, опираясь на значение давления, которое может выдержать изделие. Зачастую это цифра фиксируется в техпаспорте. Кроме того, на выбор влияет емкость резервуара. Есть системы, порог срабатывания которых варьируется от 6 до 10 бар. Это самые распространенные показатели для срабатывания клапана. Процесс монтажа клапана достаточно прост, если следовать пошаговой инструкции:

1. Намотать на резьбу ФУМ-ленту или паклю для герметичного соединения.
2. Зафиксировать кран на патрубке.
3. Закручивать изделие до упора вручную, а затем сделать несколько оборотов гаечным ключом соответствующего размера.
4. Не следует забывать о месте монтажа установки. Мастера советуют располагать его на патрубке входа холодной воды.

После этого можно устанавливать обратный клапан, именуемый иначе запором. Такие манипуляции —  перестраховочные меры, ведь конструкция с идентичными функциями уже присутствует в системе предохранителя, кроме того, ее нередко интегрирует в счетчики воды.

Затем необходимо расположить шаровый кран, который используется для удаления воды из емкости при демонтаже или консервации изделия на зиму. Также эти действия потребуется выполнить во время профилактических очисток или ремонта. Зачастую кран монтируют на тройник — связующее звено между изделием и предохранительной системой.

Если возникают трудности с выбором или установкой, лучше доверить это дело опытным мастерам, которые в течение короткого времени сделают бойлер полностью готовым к правильной и безопасной эксплуатации.

Клапан сброса избыточного давления

Из названия прибора понимаем, что он используется для регулирования уровня давления в трубопроводной сети.

Но давайте начнем с определения и выясним, что такое клапан избыточного давления.

Ведь если давление чрезмерно высокое, то оно провоцирует выход из строя оборудования – протечки,

разрушение пластиковых элементов и даже взрыв теплообменника.

Все это аварийные ситуации, поэтому такой клапан еще называют аварийным, а также подрывным, спускным, защитным, сбросным.

Сокращенная аббревиатура у названия – КСИД.

Так, пока рабочие параметры системы в норме, такой клапан отдыхает.

Как только давление повышается до критической отметки – он немедленно приводится в действие.

А давление повышается в основном по двум причинам:

1. резкий скачок температуры или парообразование;
2. сбой в работе автоматического устройства регулирования давления.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Конструкция

Предохранительный сбросной клапан представляет собой корпус, выполненный из латуни или бронзы, внутри которого расположен предохранительный пружинный механизм. В основе механизма лежит стальная пружина, защищенная от внешнего воздействия пластиковым колпачком-рукояткой. В случае необходимости, рукоятка позволяет вручную открыть клапан. Пружинный механизм защищен от попадания в него теплоносителя мембраной из этилпропиленовой резины.

Конструкция предохранительного клапана Valtec VT.0490 диаметром ½.

1. Латунный корпус.
2. Пластиковая крышка корпуса.
3. Пластиковая проверочная ручка.
4. Пластиковая заглушка.
5. Алюминиевая шильда.
6. Латунный шток.
7. Нейлоновая втулка подстройки.
8. Стальной фиксатор штока.
9. Стальная пружина.
10. Каучуковая золотниковая обойма.
11. Пластиковый золотник.

Существуют модели, позволяющие регулировать давление, при котором срабатывает клапан, но также существуют модели, не допускающие самостоятельной регулировки давления (оно настраивается производителем в заводских условия и защищено от перенастройки неснимаемой крышкой).

Клапан сброса избыточного давления Flamco Prescor IС с встроенной сбросной воронкой.

Рекомендации к сбросной (дренажной) трубе:

• Длина сбросной трубы не должна превышать 2 м и иметь более 2 изгибов;
• Диаметр выходного отверстия клапана и диаметр отводящей трубы должны быть одинаковыми;
• Не рекомендуется выводить трубу из помещения сразу на улицу, т.к. в зимнее время года это может привести к появлению конденсата и образованию льда внутри трубы;
• Соединение клапана и дренажной трубы рекомендуется осуществлять с прерыванием потока теплоносителя, для чего используется специальная сбросная воронка, как правило, изготовленная из латуни, углеродистой стали или пластика. Это устройство позволяет осуществлять визуальный контроль за сбросом теплоносителя, а также обеспечивает работу клапана в случае засорения дренажной трубы.

Латунная воронка Flamco Funnel (Нидерланды) с подсоединением к клапану диаметром ½ или ¾ дюйма.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

• если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
• в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
• в рычажно-грузовом оборудовании рычаг размещают горизонтально;
• на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
• для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
• сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
• выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
• в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Необходимые инструменты и материалы

Для монтажа клапана понадобятся:

• разводной ключ;
• фум — лента или пакля;
• специальная паста для герметизации мест соединения.

Ход работ

Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:

• разметка места установки;
• удаление части трубы размером, соответствующим длине корпуса устройства;
• нарезка резьбы на концах труб:
• покрытие резьбовой части паклей или фум-лентой;
• накручивание клапана на резьбу труб;
• подключение к другому патрубку трубку, ведущую в канализационную систему.
• затягивание резьбового соединения с помощью разводного ключа;
• герметизация места соединения специальной пастой;
• настройка прибора, в соответствии с паспортными значениями (при необходимости).

Как установить клапан на водонагреватель

Выбираем нужную модель

Как правило, хорошие бойлеры поступают к потребителю укомплектованными предохранительным клапаном требуемого параметра.

Если нет, или при необходимости замены, придется покупать его самостоятельно. Стоят они недорого, 250-400 рублей в зависимости от модели.

Если с резьбовой частью особых проблем не возникает (практически все клапана имеют резьбу ½ дюйма), то рабочее давление клапана – та величина, на которую обращают особое внимание. Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя

Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя.

Если приобрести клапан с меньшим показателем давления – из него будет постоянно течь. Если выбрать значение больше допустимого – клапан может не спасти от больших неприятностей при перегреве бойлера.

Как правильно установить

• Перед установкой предохранительного клапана для бойлера, сам прибор должен быть отключен, а вода из него слита.
• Клапан устанавливается на входе холодной воды в нагреватель. Процесс несложен – обычная «запаковка» ключом на 3-4 оборота с использованием уплотнителей (фум-ленты или пакли, как кому нравится). Вторым резьбовым концом клапан стыкуется с водопроводной холодной системой.

  В обязательном порядке проконтролировать направление поступающей воды – на корпусе клапана оно отмечено стрелкой.

• Если давление в водопроводе не отличается стабильностью, бывает чрезмерно повышено, лучше будет поставить до клапана еще и водный редуктор.
• Не всем нравится то, что из клапана время от времени начинает подтекать вода. Это – вполне нормальное явление, говорящее, что прибор справляется со своей прямой задачей. Разумно будет дренажный патрубок соединить гибким шлангом с канализационной системой. Шланг должен быть прозрачным, чтобы можно было визуально оценивать работоспособность клапана.

Иногда предпринимаются попытки спрятать клапан с глаз долой, разместив его подальше от нагревателя. Такой подход тоже возможен, но при соблюдении двух условий:

1. Между клапаном и входом в бойлер категорически запрещено устанавливать запорные устройства.
2. Длинный вертикальный участок водопровода сам по себе повысит давление на клапане, и может начаться абсолютно ненужное «холостое» подтекание. Во всяком случае, между клапаном и бойлером должно быть не более 2 метров.

Что делать, если воды вытекает через дренажный патрубок слишком обильно, даже сильно не нагревшись?

Возможно, давление в водопроводе слишком высоко (хотя это бывает чрезвычайно редко) – в этом случае поможет установка редуктора.

Следует, кроме того, проверить – возможно, приобретен клапан со слишком низким показателем давления, не соответствующий модели нагревателя. Если и здесь все в норме – значит «подсела» пружина клапана, и его следует поменять.

Больше опасений должно вызывать то, что клапан всегда и при любых обстоятельствах сухой.

Если даже на максимальном нагреве из него никогда не показывалось и капли воды, с большой долей вероятности можно говорить о его неисправности, засорении или заклинивании. Лучше не рисковать, и приобрести новый.

Несложная установка этого абсолютно недорогого устройства и обезопасит жизнь и здоровье хозяев дома, и сохранит их имущество, и продлит срок безаварийной эксплуатации водонагревателя.

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать  без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Заключение

Такой элемент системы отопления как аварийный клапан для сброса давления – простое и надежное устройство

При выборе обратите внимание на параметры и качество изготовления изделия. Также важна правильная настройка устройства, поскольку от этого зависит, будет ли клапан вовремя срабатывать в аварийной ситуации

Клапан для сброса давления — надежное средство в непредвиденной ситуации

Наличие регулярно появляющихся подтеков на клапане – повод к его замене. Если клапан часто работает, рекомендуется отрегулировать отопительную систему – это может быть связано с недостаточностью объема расширительного бака. В таком случае устанавливают дополнительный бачок.
