Выбираем кондуктор для сверления: разновидности и популярные модели приспособления

Виды кондукторов для сверла

Существует несколько способов классификации рассматриваемых приспособлений. Как правило, их делят, отталкиваясь от конструктивных особенностей:

1. Накладные. Самая простая модель, название раскрывает принцип работы механизма. Она представляет собой кондуктор для перпендикулярного сверления. Его прикладывают к рабочей поверхности и крепят с помощью специальных зажимов. Бюджетные модели необходимо удерживать вручную. Чаще всего используется в мебельной отрасли для сверления заготовок листового типа: досок, ДСП и OSB-плит.
2. Поворотные. Используются для обработки изделий цилиндрической формы. Ось поворота может занимать вертикальное, горизонтальное или наклонное положение относительно рабочей плоскости. Направляющие втулки определяют направление сверления.
3. Универсальные. Самый популярный тип конструкции. Такие приспособления особенно востребованы на сборочных производственных линиях и других объектах, где обрабатывают различные типы поверхностей. Универсальные кондукторы позволяют быстро настроить параметры обработки под существующие условия.
4. Опрокидываемые. Используют для обработки детали в нескольких плоскостях. Наиболее распространенная конструкция представляет собой приспособления для сверления в двух взаимно перпендикулярных плоскостях.
5. Скользящие. Такие кондукторы не имеют механизма крепления к рабочей плоскости. Их применяют для выделывания нескольких отверстий с одинаковыми параметрами. Ввиду того что удерживать в процессе работы, а также перемещать по плоскости приходится вручную, обращение с инструментом требует сноровки. По этой причине конструкция не получила широкого распространения и используется преимущественно профессионалами.
6. Закрепляемые. В отличие от скользящих кондукторов данный тип имеет механизм фиксации. Это облегчает работу мастера, однако ограничивает простор действий. Это создает определенные неудобства при обработке заготовок на сверлильных станках с одним шпинделем.

Описание

Изначально следует отметить, что любой, даже самый простой, мебельный кондуктор значительно облегчает труд. На сегодняшний день такие приспособления для сборки мебели и прочих столярных изделий очень широко используются. Не секрет, что описываемые процессы связаны с разметкой под отверстия, нанесение которой требует существенных временных затрат

Также важно учитывать точность. Это наиболее актуально для сверления отверстий под конфирмат и различные втулки

Рассматриваемые шаблоны позволяют экономить время и сокращать трудоемкость процесса сборки столярных конструкций. Имеется в виду исключение необходимости многократного повторения однотипных действий. По сути, кондуктор – это планка, имеющая отверстия и гильзы определенных размеров. Прикладывая эти приспособления, можно сверлить отверстия заданного размера с четким интервалом между ними. Применение подобных шаблонов имеет следующие явные преимущества:

• максимальная скорость сверления;
• упрощение всего процесса;
• предельная точность выполнения работ.

При сборке мебели мастера используют разные кондукторы, которые могут быть листовыми или же реечными. Последние, как правило, применяют при работе с элементами, длина которых превышает 1 метр. Листовые модели являются оптимальным решением при разметке мелких элементов. Кстати, в продаже можно найти также комбинированные варианты.

Кондукторы изготавливают из разных материалов, в перечень которых входят металл, дерево, пластик, а также ДСП, ДВП и прочее

При этом важно учитывать существование определенных стандартов. Так, отверстия шаблона располагаются от края изделия не более чем на 8 мм, а расстояние между ними должно составлять от 32 мм

Важным конструктивным элементом кондуктора являются его опоры, отвечающие за жесткую фиксацию устройства. Подобные опоры могут быть плоскими, сферическими или же насеченными. Выбор конкретных моделей напрямую зависит от особенностей эксплуатационных условий.

Стоит учесть, что в промышленных условиях при производстве мебельных и прочих столярных конструкций используются профессиональные кондукторы. Одной из их отличительных черт является наличие целого арсенала дополнительных приспособлений, которые существенно упрощают и максимально ускоряют выполнение работ. В таких случаях, как правило, стоимость инструмента не играет ключевую роль. Иначе складывается ситуация с небольшими мастерскими и частниками, специализирующимися на выпуске мебели. Для них финансовая сторона вопроса при приобретении оборудования стоит на лидирующих позициях.

Зарплата кондуктора/контролера

Уровень доходов такого работника обычно не очень высок и сильно зависит от количества отработанных часов и дней. При регулярной занятости он может доходить до средней зарплаты по региону.

Карьерный рост

Эта профессия не предполагает существенного карьерного роста. Хотя кондуктор может получить профильное образование и углубиться в сферу организации пассажирских перевозок как профессионал.

Профессиональные знания

1. Правила безопасности в движущемся транспортном средстве.
2. Правила эвакуации из транспортного средства в случае аварии.
3. Правила оказания первой медицинской помощи.
4. Правила расчета с пассажирами, приобретающими проездные документы за наличные деньги или по безналичной оплате.
5. Правила использования специализированной техники (например, валидаторов).

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

• накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
• поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
• универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями;опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
• скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
• закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

Договоры или договора? 10 слов, в множественном числе которых легко ошибиться

История вопроса

Множественное число существительных с ударным окончанием -а/-я — это остаток так называемого двойственного числа. Раньше в языке было три формы числа: единственное, множественное и двойственное. Последнее обозначало парные предметы. К примеру, «око» — одно, «очи» — два, «очеса» — много. Сейчас в форме двойственного числа остались только «бока», «глаза» и «рога». Кстати, во времена Ломоносова это были единственные существительные во множественном числе именно с таким ударением — на последнем слоге. Про вечера говорили «вечеры», про века — «веки». Потом эта модель с ударным окончанием стала стремительно распространяться, и в середине XIX века таких слов было уже десятки. Сейчас их больше 600.

В рубрике «Вспомнить все» объясняем правила русского языка так, чтобы стало понятно

1. ПрофессорА или профЕссоры? Правильным является первый вариант — «профессорА». А вот «профЕссоры» уже устарели: так говорили примерно 100 лет назад.

2. РедАкторы или редакторА? В новом орфоэпическом словаре этого существительного почему-то нет, хотя трудности с ним возникают довольно часто

Важно еще и то, что у слова «редактор» сейчас два значения. Одно — человек, занимающийся редакторской работой

Другое — программа, в которой можно редактировать тексты, например текстовый редактор Word. Обычно в случаях, когда значения расходятся, появляется и два ударения. «ТонА» — это о красках, а «тОны» — о музыке. Может быть, было бы разумно закрепить в словарях две формы: «редАкторы» (программы) и «редакторА» (люди), но пока этого не произошло и правильным остается один вариант «редАкторы» (см. «Словарь образцового русского ударения» М.А. Штудинера).

3. ДоговОры или договорА? Несмотря на то что вышедший в прошлом году Большой орфоэпический словарь признал допустимым в бытовом общении ударение «дОговор», форма множественного числа «договорА» в нем по-прежнему отмечена как неправильная.

4. ЛагерЯ или лАгери? Тут все просто. Если имеется в виду лагерь детский, спортивный, трудовой или концентрационный, то надо говорить «лагерЯ». Если же речь идет о лагере как о политическом направлении, течении, то выбирается форма «лАгери».

5. ПрОпуски или пропускА? И в этой паре оба варианта верны, и все зависит от того, о чем идет речь. «ПрОпуски» — это прогулы или пробелы в тексте, а «пропускА» — удостоверения.

6. КондУкторы или кондукторА? У этого слова удивительная история. Кажется, что все очевидно и надо говорить «кондУкторы», а «кондукторА» — это просторечие. Однако почти все словари пишут о разграничении значений: «кондукторА» — это те, кто проверяет билеты, а «кондУкторы» — такие детали, виды станочных приспособлений. «Словарь образцового русского ударения» разрешает обе формы в отношении людей: и «кондУкторы», и «кондукторА». Не так уж часто, если не сказать никогда, нам приходится упоминать этот машиностроительный термин, так что разграничение не так необходимо, как в случае с пропусками.

7. СекторА или сЕкторы? Оба варианта правильны: второй просто более литературный, его и считают основным.

8. ТормозА иди тОрмозы? Снова два значения. «ТормозА» — это технические устройства, а «тОрмозы» — препоны, препятствия, то, что мешает действовать. Правда, у «тормозОв» есть и еще одно, сленговое значение: те, кто туго соображает.

9. ТракторА или трАкторы? Согласно новому орфоэпическому словарю допустимы оба варианта, но основным считается первый — «тракторА».

10. КатерА или кАтеры? Только «катерА». Второй вариант не фигурирует в словарях даже как допустимый.

Подсказка!

Как правило (хотя и не в 100% случаев) слова на -ор, обозначающие неодушевленные предметы, образуют форму на -ы: детекторы, индукторы, рефрижераторы. А вот слова на -ор при обозначении одушевленных предметов имеют в одних случаях окончание -а, в других -ы: «директорА», но «конструкторЫ». В таких случаях лучше всего обратиться к словарю.

Прогноз

Модель на -а/-я действительно распространяется очень быстро и довольно агрессивно. Многие в ужасе ждут пришествия «свежих тортОв» и «опытных бухгалтерОв». А там недалек час, когда могут появиться и какие-нибудь «констеблЯ». Тех, кто этого боится, успокаивал еще Розенталь: есть факторы, которые сами регулируют нормативное формообразование в литературном языке и не позволят «шофЁрам» стать «шоферАми».

Что касается других слов, то их ударение во множественном числе лучше всего сверять по словарю. Или пытаться запомнить, например, с помощью таких рифм:

ДиректорА — мастерА, а договОры — вОры.

Кондуктор — он не только человек

Кто такой кондуктор? Мы привыкли, что это человек, продающий билеты в городском транспорте. И мало кто из людей, не связанных с техникой, знает, что существует еще кондуктор для сварки. Что общего у них — предмета и человека? Вероятно, назначение. Кондуктор для сварки помогает фиксировать в нужном положении детали, которые необходимо сварить между собой. Человек, чья профессия называется таким же словом, позволяет фиксировать людей, заплативших и не заплативших за проезд. Тот, что нужен для сварки обеспечивает качество будущих механизмов. Тот, кто работает в городском транспорте, обеспечивает выполнение плана водителем и как следствие всей отрасли. Именно поэтому в должностных обязанностях этих специалистов закреплены очень серьезные требования. Как и любой рабочий человек, кондуктор троллейбуса или автобуса должен знать:

• свои права и обязанности;
• документы, имеющие отношение к его работе;
• правила перевозки людей и багажа;
• существующие тарифы;
• абсолютно все остановки на маршруте.

Кроме этих очевидных обязанностей, кондуктор троллейбуса или любого другого транспорта должен обладать определенными навыками. Без них на официальную, оплачиваемую «белой» зарплатой, работу его могут не взять.

Помощник в сборке – кондуктор для сверления отверстий

Здравствуйте дорогие друзья.

Сегодня мы с вами рассмотрим кондуктор с помощью которого можно легко и быстро сверлить необходимые отверстия.

Пару слов для начала:

Сборка мебели, начинается с разметки деталей, в которых потом необходимо сделать отверстия под крепеж (для соединения их друг с другом).

Наверное, я не ошибусь, если скажу, что около половины всего времени, которое затрачивается на сборку мебели, уходит на разметку деталей и их засверловку.

Естественно, от разметки, например, направляющих под выдвижные ящики, никуда не уйти. Все размеры под такую разметку рассчитываются индивидуально и вручную.

А вот разметка и засверловка деталей для их соединения друг с другом – другое дело.

Обычно, все они размечаются и сверлятся одинаково. А раз так – то этот процесс можно упростить, и «автоматизировать».

И упростить этот процесс может кондуктор.

Это специальное приспособление, сделанное для шаблонного сверления отверстий.

Такие шаблоны могут быть разными.

Они могут быть примитивными, сделанными из подручных материалов «на скорую руку».

Свою функцию они, конечно, выполняют, но точность сверления у них довольно низкая, а со временем (в процессе) работы, как правило, падает «до нуля». В таком случае, такой шаблон нужно перенастраивать заново.

Они могут быть изготовлены из металла на высокоточном оборудовании. Такие шаблоны удовлетворят запросы любых сборщиков корпусной мебели.

Их изготавливают только из металла.

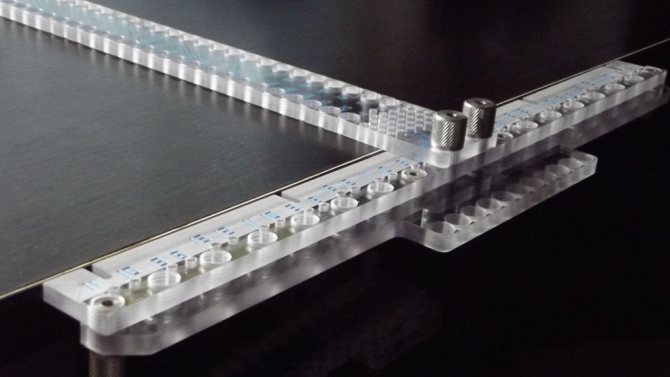

Есть варианты, когда их можно сделать, например, из оргстекла. В этом случае, в качестве втулок, используют обычные подшипники.

Но кондуктора из неметаллов не очень надежны, так как при работе, они нагреваются, и деформируются (причем, в непредсказуемом направлении).

Более надежные шаблоны – из металла. Но нужно учесть, что сделать точные отверстия под сверло в нескольких плоскостях, можно только на высокоточном оборудовании (ЧПУ).

По этому, их сделать самостоятельно под силу далеко не всем.

Так же стоит добавить, что во все кондуктора (в местах отверстий под сверло) ставятся втулки, так как обычные отверстия быстро «разбиваются», и шаблон теряет точность.

На рисунке ниже, показан кондуктор под конфирматы:

А на следующем рисунке – под минификсы:

Вывод очевиден: Для экономии времени и организации комфортной работы, любому мебельщику не мешает иметь шаблон.

На этом все, до скорого.

Как пользоваться?

Мало правильно выбрать кондуктор – им еще нужно научиться правильно пользоваться. Далеко не во всех готовых приспособлениях удобно реализована система креплений или упора, часто приходится подгонять инструмент под себя или терпеть неудобства. Самые простые в эксплуатации — накладные кондукторы: их довольно просто поместить поверх основного материала и оставить лежать свободно или прижать рукой, зажимом, болтом. При проделывании отверстия разметочное приспособление смещают или убирают. В мебельном производстве применяют кондукторы, больше похожие на линейки-угольники, но с высверленными в них отверстиями разного диаметра. Конструкция может быть скользящей — накладной, без дополнительных креплений. Ее прикладывают к разметке, позиционируют, совмещают со сверлом и проделывают отверстие нужной глубины.

На поверхности плитки и других скользких покрытий используют кондукторы с креплением-присоской. В этом случае поверхность резинового фиксатора смачивается мыльным раствором или другой жидкостью, затем крепится в заданной области. При больших размерах и сильной нагрузке используются специальные струбцины

Важно точно провести позиционирование на поверхности материала, чтобы шаблон позволил высверлить отверстие под заданным углом

В следующем видео вас ждет обзор кондуктора для сверления отверстий KWB DÜBELPROFI.

Описание

Наиболее распространённой разновидностью крепёжных изделий для монтажа элементов модульной мебели, сделанной из листов ДСП, МДФ и иных древесно-плитных материалов, считаются конфирматы (евровинты, еврошурупы). Эти крепежи предполагают предварительное высверливание 2-х различных по диаметру отверстий: несквозного отверстия с торца одного соединяемого элемента для резьбы евровинта и сквозного отверстия в пласти (плоскости) другого элемента. Обычным сверлом это сделать почти нереально, потому что отверстие разбивается, и редко когда удаётся создать прямой угол. В связи с этим для подобных работ необходимо иметь инструментарий под названием кондуктор.

Фактически кондуктор является обыкновенным шаблоном с отверстиями необходимого диаметра.

Для комфорта он может быть оборудован регулятором и фиксирующим устройством.

Кондуктор гарантирует необходимое направление режущего инструмента под прямым углом к поверхности, не допускающее возможность ухода в сторону

Это в особенности важно при работе с неширокими составными частями корпусной мебели, такими как торцевые поверхности дверей либо стенок. Без данного устройства довольно непросто выдержать требуемый угол, что может привести к дефекту, поскольку порой незначительное отклонение направления отверстия для крепежа способно сделать невозможной сборку отдельных деталей в цельную конструкцию

Приспособления наделены следующими достоинствами:

• благодаря им есть возможность получать точные отверстия для присадки под конфирматы (евровинты);
• инструментарий не нуждается в разметке под сверло;
• любой предмет мебели будет собран гораздо быстрее;
• можно проделывать конкретное число отверстий без предварительной разметки.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.

В основном кондуктор имеет такие элементы:

• Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
• Направляющие втулки. Через них проходит сверло.
• Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

• Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
• Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
• Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.

Обязанности кондуктора

• проведение операций по оплате проезда пассажиров;
• проверка льготных документов пенсионеров и учащихся;
• оказание помощи пассажирам при возникновении необходимости;
• после завершения маршрута проведение осмотра транспорта на наличие оставленных вещей.

Кондуктор общественного транспорта для исполнения своих обязанностей должен знать

• принципы оказания услуг по перевозке пассажиров и багажа;
• тарифную сетку маршрута, где он работает;
• названия остановок маршрута, их последовательность.

Также кондуктору необходимы знания по оказанию медицинской помощи, принципам охраны труда и противопожарной безопасности. С этими темами специалистов знакомят в рамках инструктажей при приеме на работу.

Что такое мебельный кондуктор

Мебельные кондукторы и шаблоны — это специальный инструмент, применяемый при сверлении отверстий. Использование кондуктора позволяет исключить операцию наметки и повысить точность выверки элементов конструкции. Сборку с использованием кондуктора может осуществлять даже начинающий специалист, так как возможность ошибки сводится на минимум.

Процесс сборки корпусной мебели унифицирован, вся фурнитура выпускается по стандартам, что позволяет применять заводские кондуктора. Такие изделия выпускаются для всех типовых сборочных процессов. Различают устройство двух типов – непосредственно для сверления или только для наметки. Более функциональным являются первые устройства, совмещающие два процесса одновременно.

На первое время начинающий производитель может использовать самодельные кондукторы, тем более, что принцип их устройства не сложный. В основе устройства используется металлическая линейка, перпендикулярно ей устанавливают поперечину. В линейке просверливаются отверстия на необходимых расстояниях, так для полкодержателя эти значения составят 100, 200, 300 мм, для минификса – 32 мм. Недостатком таких самодельных устройств является небольшой срок службы, из-за быстрого износа увеличивается неточность наметки, что негативно влияет на качество сборки мебели. Аналогичным способом можно изготовить другие специальные устройства, например, кондуктор для ручек или мебельных петель.

На серьезном производстве, где объем сборочных операций достаточно высок целесообразно применять заводские сборочные кондукторы. Стоимость приспособления окупиться за несколько производственных циклов.

Разновидности кондукторов для сверления

Существует множество видов кондукторов, которые технически различаются по области применения и способу изготовления. Для производства некоторых требуется специальная техника, другие же вполне просты в создании. В соответствии с этим происходит разделение на следующие модели:

• накладные;
• поворотные;
• скользящие;
• опрокидывающиеся;
• универсальные.

Накладные чаще просто кладут наверх или прикладывают сбоку, прижимая рукой или зажимом. Поворотные используются в первую очередь для неровных поверхностей, труб: они имеют особую конструкцию и три оси направления. Скользящие имеют несколько планок для отверстий различных диаметров, они не закрепляются на самом материале, а свободно перемещаются по нему мастером.

Для простоты и удобства применяются перенастраиваемые кондукторы или опрокидывающиеся, позволяющие сверлить одновременно в двух и более плоскостях. К примеру, для резьбы в перпендикулярных плоскостях одну часть кондуктора прикрепляют втулками или болтами, таким образом, чтобы плоскость, которую сверлят, при кантовке оставалась неподвижной.

Универсальные, они же складчатые кондукторы, используются всё чаще для серийного, промышленного производства, особенно если дело касается мелких деталей. Их преимуществом является настраиваемость, быстродействие пневматических и ручных зажимов, позволяющих максимально быстро обработать большее число изделий. В том числе их же используют для создания втулок.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Общая информация о кондукторах

Сегодня в нашей статье, мы поговорим о видах кондукторов, о сфере их применения и возможности смастерить самостоятельно.

Разновидности кондукторов

Следует отметить, что данные устройства используются не только для сверления отверстий, но также, когда выполняют фрезерование, точение и обрубка.

Рассмотрим основные виды приспособлений.

Накладные

Этот вид кондукторов накладывается сверху заготовки. Может лежать как свободно, так и прижиматься с помощью болтов или зажимов. Они ценятся за простоту конструкции и не высокую стоимость.

Поворотные

На корпусе устройства предусмотрены втулки, которыми регулируются оси поворота в горизонтальной, вертикальной и наклонной плоскостях. Эти модели кондукторов предназначены для сверления цилиндрических изделий.

Они не имеют поворотных элементов, способны перемещать деталь и обрабатывать однотипные заготовки.

Универсальные

Эти кондукторы имеют такую функцию, как переналадка. Что позволяет быстро и удобно маленьким предприятиям переключится на производство нового товара.

Описание кондукторов

Начнем с понятия кондуктор — это так называемый шаблон, применение которого позволяет осуществлять комфортное и сверхточное сверление.

Причем сверлить можно как перпендикулярно к поверхности, так и под любым углом. Если вы используете кондуктор, то вам не требуется особой квалификации, делать сложные расчеты, производить разметку, там где будут отверстия, что экономит много времени.

Сферы применения

Как мы видим, благодаря универсальности и простоте своей конструкции кондукторы получили широкое распространение в разных сферах деятельности.

Машиностроение

В отрасли машиностроения применяют для сверления отверстий в разных заготовках, изготовленных из распространенных материалов. Применяют кондукторы, которые повторяют чертеж с точным соблюдением всех размеров. Так же используют, когда требуется сверление отверстий смешанного типа.

Мебельное производство

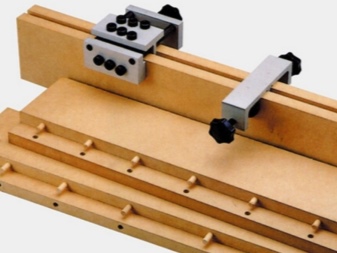

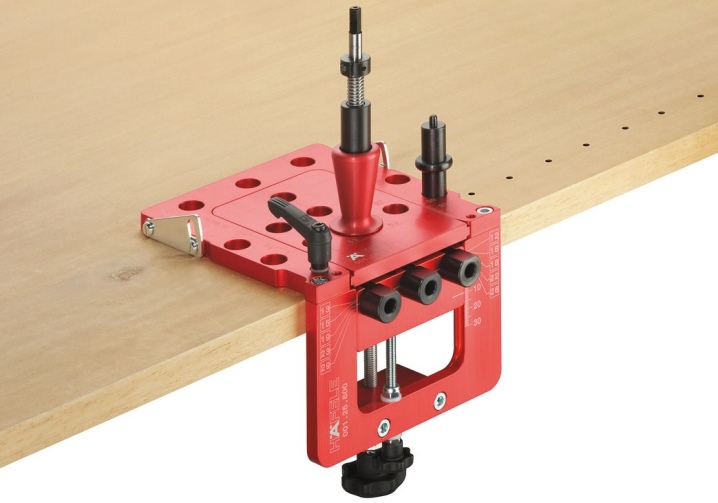

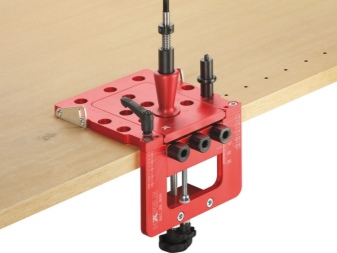

Самое главное распространение кондукторы получили в мебельном производстве. Мебельные кондукторы применяют для установки фурнитуры, сборке мебели и многих других технологических процессах.

При этом сборка мебели получается аккуратной, точной и быстрой. Большое количество мебели, содержат шканты, которые должны устанавливаться очень точно и тут без кондуктора никуда.

Самый распространенный кондуктор для шкантов — doweling. Используют в основном накладные кондукторы, сделанные из легких материалов.

Строительство

Еще одна сфера, в которой широко применяют кондукторы для сверления отверстий – это строительство. С их помощью производят бурение технологических отверстий в строительных конструкциях, например, при монтаже сэндвич-панелей.

Решает широкий спектр задач, а особенно в сверлении металлических труб. Позволяет четко соблюсти перпендикулярность при сверлении. Применяется также при сверлении отверстий в плитке.

Основные преимущества использования

Кондуктор можно купить или сделать самостоятельно.

Но перед тем как выбрать модель, следует определиться для каких задач, его будут использовать и на основе всех этих данных следует выбрать тип и конструкцию инструмента.

Так почему следует использовать кондукторы для сверления отверстий:

1. Интуитивно понятное использование, не требующее профессиональных навыков.
2. Низкая цена устройства, а так же возможность самостоятельного изготовления.
3. Экономит много времени.
4. На обрабатываемой поверхности не требуется наносить разметку с помощью строительных уровней.
5. Соблюдение точности при сверлении.

Кондуктор для сверления отверстий является неотъемлемой частью не только производства, но так, же будет полезен и в домашнем быту.
