Крепление стропил к мауэрлату
Содержание:
- Расчёт размеров стропил по длине и сечению для правильного выбора пиломатериала
- Крепление стропил к мауэрлату
- Крепление в верхней части
- Видео описание
- Резюме
- Подбираем материал для стропил
- Наращивание стропильных ног
- Способы крепления стропильных балок
- Как рассчитать размеры ломаной крыши?
- Как отличаются наслонные и висячие стропила
- Крепление стропил односкатной крыши к мауэрлату
- Принципы крепления стропил к мауэрлату
- Способы крепления стропил к мауэрлату с одной и двумя степенями свободы
- Крепление стропил к мауэрлату двускатной крыши
- Каким должно быть основание для стропильной системы?
- Соединение стропил и коньковой части
- Монтаж стропил на сруб
Расчёт размеров стропил по длине и сечению для правильного выбора пиломатериала
Стропильная система на проектной стадии рассматривает варианты пиломатериалов и схему их расположения в стропильной конструкции. От правильных расчётов зависит дальнейшие работы по укладке изоляции, утепления и кровли. Также немалую роль играют устойчивость к нагрузкам при эксплуатации объекта, сопротивление атмосферным изменениям и тектоническому влиянию. Поэтому к расчётам и выбору качественных пиломатериалов подходят очень ответственно.
Для вычисления требуемой длины стропила, определяют угол наклона ската кровли и рассчитывают высоту крыши. Небольшие размеры дома позволят применить цельные доски и брус для создания стропильной конструкции. При более широком скосе в большом сооружении длины пиломатериала может не хватить. Тогда применяют сращивание двух частей древесины, чтобы сделать стропильную ногу соответствующих размеров с небольшим запасом.
Расчетная формула вычисления длины стропилИсточник orchardo.ru
Размер пролёта между коньком дома и верхней частью стены соответствует длине стропилины. Сечение балки определяют на основе размера нагрузок и расстояния между двумя соседними стропильными ногами.
Нагрузку на элементы создаёт вес кровли, например, из керамической черепицы или асбоцементного шифера. Такие материалы требуют увеличенного сечения бруса.
Пример:
- Длина бруса – 6 метров.
- Сечение торца – 10Х20 см.
- Расстояние между соседними брусьями — 140 сантиметров.
Крепление стропил к мауэрлату
Крепление стропил к стене чаще всего выполняется с использованием мауэрлата – специальной опорной конструкции, позволяющей равномерно распределить нагрузку от крыши на стены и фундамент сооружения. К мауэрлату стропила могут монтироваться двумя способами – при помощи жесткого или скользящего крепления.
При жестком методе крепления полностью исключается возможность каких либо взаимодействий (сдвигов, изгибов, поворотов) между соединенными элементами конструкции. Это достигается, если:
- используются уголки для крепления стропил с подшивным опорным брусом;
- выполняется запил (седло) на стропильной ноге с дальнейшим закреплением соединения скобами, гвоздями и проволокой.
В первом случае опора стропильных ног осуществляется с применением опорного бруса. Стропильная нога жестко упирается по линии давления, а затем фиксируется металлическим крепежом с установкой по бокам металлического уголка, препятствующего поперечному смещению.
Второй вариант крепления применяется чаще. В этом случае узел крепления стропил предусматривает использование гвоздей, которые забиваются с боков под углом по направлению друг к другу (внутри мауэрлата происходит скрещивание), а затем третий гвоздь вбивается в нижнюю часть стропила вертикально.
Скользящее (шарнирное) сопряжение элементов позволяют обеспечить стропилам возможность некоторого перемещения относительно мауэрлата в заданных пределах. Применяется несколько способов крепежа. Это может быть запил стропильной ноги с креплением на скобу, вертикально забитый гвоздь либо на два боковых, вбитых под углом. Также используются специальные скользящие крепления для стропил – «салазки».
Скользящее соединение преимущественно используется при строительстве деревянных домов из бревен или бруса. В этом случае исключается деформация стропильной системы при постепенной усадке дома. Скользящие соединения в узлах крепления стропил к стенам обеспечивают постепенную подстройку конструкции крыши под изменение геометрии сооружения. Остальные элементы кровли монтируются по стандартной технологии.
Крепление к коньку
Крепление стропил к коньку имеет свои особенности. Наиболее распространены три способа монтажа:
- соединение стропильных ног встык;
- крепление на прогон (коньковый брус);
- соединение внахлест.
Соединение верхних частей стропильных ног встык между собой – простой и надежный способ монтажа. Верхний край каждого стропила следует обрезать под углом в соответствии с выбранным углом наклона скатов. Затем противоположные стропила необходимо соединить местами среза и скрепить двумя гвоздями от 150 мм. Гвозди требуется вбивать под углом с таким расчетом, чтобы части, вошедшие в противоположную стропилину, имели достаточную длину для обеспечения плотного крепежа.
Как укрепить стропила, соединенные встык? Для этого рекомендуется использовать металлические или деревянные накладки. Деревянная накладка крепится с обеих сторон стропильной пары в районе соединения при помощи гвоздей, металлическая – болтами.
Соединение стропил на прогоне (коньковый брус) по исполнению схоже с первым способом. Таким же образом обрезаются стропильные ноги в верхней части, но монтируются по одной к горизонтальному брусу.
Соединение стропил внахлест подразумевает соединение стропильных ног не срезанными торцами, а боковыми плоскостями внахлест. Соединение выполняется с применением шпилек с шайбами или болтов. Соединение внахлест – наиболее простой способ монтажа стропильных ног.

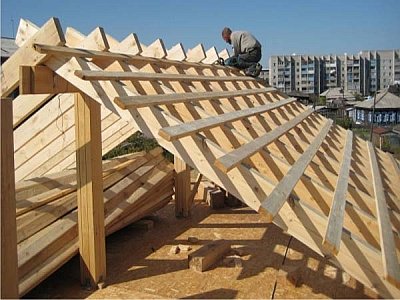

Установка обрешетки
Надежность кровли в значительной степени зависит от правильно выполненной обрешетки. Она может быть сплошной или разреженной. Выбор типа и шага обрешетки зависит от используемого кровельного материала.
Обрешетка монтируется из бруска или доски, обычно необрезной. Брусок обычно крепится к стропильным планкам (контробрешетке) на один гвоздь в каждой точке крепления. Если обрешетка выполняется из доски, то к каждому стропилу доска крепится на два гвоздя, вбитых по краям.
Длина материала для обрешетки обычно меньше длины ската кровли. Правильное крепление обрешетки к стропилам подразумевает надежное сращивание досок или бруса по длине. Стык должен приходиться на стропилину, при этом гвоздями крепятся оба конца сращиваемых элементов.
Прежде чем приступать к монтажу стропильной системы рекомендуется выбрать оптимальный вариант, как закрепить стропила.
Крепление в верхней части
В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.
Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.
Соединение встыкИсточник srub-banya.by
Их скрепляют:
- гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
- деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
- металлическими пластинами на саморезах или болтах.
Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.
Соединение на прогонИсточник mercabadom.ru
Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.
В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.
В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.
Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru
Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.
Видео описание
Один из способов соединения на коньковой балке можно изучить по видео:
В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.
Резюме
Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.
Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.
Подбираем материал для стропил
Итак, если вы определились с будущими нагрузками, самое время подобрать подходящий материал. В качестве его для изготовления стропил обычно используются:
- Древесина. Массив, доски или клееный брус.
- Облегченный металлический профиль. Речь идет о профилях из оцинкованной стали.
- Черный металл. Это двутавры и стальные швеллера.
- Тяжелые железобетонные конструкции для промышленного строительства.
Если на стропильную систему большие нагрузок не ожидается, то стропила делайте из сухой строганной доски с небольшим сечением. А вот если в вашей местности не редкость снег по колено и кровельный материал будет не из легких – тогда некоторые из составных элементов вам придется изготавливать клееными. Вот и вся разница.
Из доски удобнее всего делать удлиненные боковые стропила и диагональные стропильные ноги. Итак, доска в 40 мм толщиной, которую часто используют для хозяйственных построек, для крыши не годится. Не менее 50 мм! Причем чем длиннее планируется стропильная нога, тем шире должна быть сама доска. Так, стропила длиной 6 метров и вовсе придется делать из доски шириной 150 мм, а еще длиннее – из доски 180 мм.
Для крыши каркасного дома это действительно один из самых лучших вариантов!
А еще стропила из доски – наиболее экономичны, и при этом почти не уступают в прочности брусовым
Важно только правильно подобрать сечение и использовать качественный материал. Поэтому при покупке материала обязательно захватите собой специальный прибор для замера влажности древесины и воспользуйтесь им
Нет ничего хуже сырых стропил. И дело не только в будущей плесени: такую крышу станет вести и коробить, ведь этот материал меняет свои формы при высыхании. У стропил полетят крепления и даже отскочит местами покрытие вашей двускатной крыши. Одним словом, проблем не оберетесь!
Зато из обычной доски удобнее всего сращивать стропила по длине:
И, вам будет интересно узнать, что стропила можно изготавливать не только из дерева! Так, былую популярность себе сегодня возвращают железные стропильные системы, которые когда-то использовались исключительно для промышленного строительства. И, заметим, у этого материала для крыши немало своих преимуществ, наиболее ценное из которых – полное отсутствие грибка от сырости. Подкровельное пространство ведь как раз чаще всего «радует» случайными протечками.
А сама работа с такими стропилами при монтаже не сложнее, чем с деревянными — смотрите сами:
Брус более прочен, но плох тем, что имеет большой вес и в местах креплений приходится делать врубки. Для бревна это не только проблема, но и некоторая потеря несущей способности такой стропильной ноги. Но пока что этот материал – самый популярный для изготовления стропил.
Более всего для изготовления стропил подходит пиломатериал, который отвечает требования ГОСТ 8486-86 или 2695-83. А это:
- Влажность не более 18%, измеренная влагометром.
- Трещины, которые не сквозные и не превышают половины длины доски.
- На каждый погонный метр – не более трех сучков, и каждый из них – не более 30 мм диаметром.
А потому при покупке древесины на стропила обязательно проверяйте документы у продавца, которые говорят о качестве продукции.
Важен также и сорт древесины. Чем меньше сучков и трещин будет на брусьях, тем лучше. Некоторые сорта также радуют хорошей влагостойкостью и сопротивляемостью гниению и вредителям. Для крыши это то, что надо. Поэтому рекомендуем делать стропила из древесины хвойных пород, которая богата смолой, а смола – это естественный барьер от гниения. Но специальная обработка все-таки нужна.
И учтите также такой факт: при изготовлении стропильной системы материала нужно приобретать на 5-7% больше, чем необходимо, ведь не всегда будет получаться сделать идеальный разрез стропила или врубок нужной глубины. Перерасход все равно будет, а потому запаситесь им заранее, чтобы на всю стропильную систему у вас было дерево одной влажности и свойств.
В противном случае, если какие-то отдельные элементы крыши вам пришлось приобретать отдельно, они могут сохнуть дольше (дерево всегда сохнет), или наоборот. Перекосы могут получиться немалыми, т.е. на весь каркас крыши постоянно будут воздействовать разные физические силы растяжения и давления. Любой опытный кровельщик вам скажет, как это плохо и чем это чревато. А потому – материал для изготовления стропил берите больше, чем планируете. Если все пройдет гладко – будет из чего смастерить первую скамейку перед новым домом.
Наращивание стропильных ног
Для сращивания стропил и удлинения кобылками используются следующие способы:
внахлест. Длина нахлеста не меньше метра, гвозди забивают в шахматном порядке;
встык. Детали спиливают под прямым углом, стыкуют и фиксируют с обеих сторон деревянными накладками. Эти два способа применяются для плоской доски;
косым прирубом. Концы квадратных брусьев спиливают по диагонали, соединяют, фиксируют шпилькой насквозь. При сверлении отверстия под шпильку следите, чтобы не оставался люфт, из-за которого возникнет лишняя изгибающая нагрузка.
Вот так выполняется крепление стропил.
Если вы не уверены в собственных силах или у вас нет времени этим заниматься, обращайтесь к нам в СТМ-Строй. Мы установим для вас стропильную систему или выполним монтаж крыши полностью быстро, недорого и качественно.
+7(495) 241-00-59
Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса
Рассчитать онлайн
мой опыт — ваши сэкономленные деньги и нервы.
Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде. Задавайте вопросы, не стесняйтесь, я всем отвечаю — это бесплатно
+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!
Способы крепления стропильных балок
Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:
- Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
- Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
- Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.
Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.
Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.
Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.
Как рассчитать размеры ломаной крыши?
Чтобы правильно рассчитать будущие цифры крытой чердачной конструкции, необходимо хорошее знание геометрии.
Ведь необходимо подсчитать правильные углы всех частей конструкции:
- Коньковые скаты;
- Боковые скаты;
- Необходимое число стропил;
- Правильное сечение на стропилах;
- Объем обрешетки;
- Если нужно применение иных материалов помимо дерева, то и их общее число.
Есть специальная инструкция по расчетам и проектированию мансарды в жилом здании.
ВНИМАНИЕ!
В помощь строителям новичкам есть специальные онлайн калькуляторы, которые помогут вам рассчитать все необходимые данные. Главное это правильно заполнить информацию.
После проведения расчетов у вас должны получится следующие значения:
- Наклонный угол боковых стропил: крутого ската и наслонных брусьев. Если вы пользовались специальной программой, то она укажет, подойдет ли угол для кровельного материала, который вы выбрали.
- Наклонный угол стопил конька: верхний, пологий коньковый скат и висячие стропилы.
- Итоговая площадь кровельной поверхности, учитывая длину свеса. А еще общее число кровельного и подкровельного материала нужного для установки.
- Требуемое количество рубероида, рулонами шириной 1 метр и длиной по 15 метров, также учитывайте нахлест.
- Какова будет площадь мансарды, не учитывая помещение боковых скатов.
- Длина стропила бокового ската, наслонных стропил.
- Длина коньковых и висячих стропил.
- Сечение стропил с учтенными параметрами и нагрузками. Сюда включаются: климат, погодные условия и прочие факторы.
- Итоговое число и объем стропил рассчитывается из будущего шага, располагаемого на всю систему стропил.
- Итоговое число рядов обрешетки.
- Расстояние между досками обрешеток, оно обязательно должно быть оптимальным, чтобы не использовать обрезанный древесный материал.
- Нужное число и объем досок, которые понадобятся для обустройства обрешетки по всей площади кровли.
Поэтапный расчет размеров
Как отличаются наслонные и висячие стропила
Для снижения нагрузки стропила устанавливают наклонно. Конструкция крыш с наклонными стропилами называется скатной и о них я подробно писал в статье: Скатные крыши: конструкции и формы скатных крыш.
Однако, для легких домов, строящихся не из камня, нагрузка даже наклоненных стропил остается слишком большой. Для таких домов придумали конструкцию стропил соединенных в треугольник. Такие конструкции стропил назвали висячие. Стропила не соединенные по краю стропильной ноги называют наслонные.
Для лучшего понимания статей про устройство крыши, советую причитать статью: Конструктивные элементы крыши: общие описания и схемы.
Крепление стропил односкатной крыши к мауэрлату
При конек как таковой отсутствует, стропила с двух сторон опираются на мауэрлаты, расположенные на разной высоте для получения нужного угла ската.
При этом пролет стропил часто оказывается больше, чем допустимо из условий прочности балок. Соответственно, в односкатных крышах монтируются дополнительные опоры и/или раскосы (подстропильные ноги).
Крепить стропила к стойкам и мауэрлату можно любым из описанных выше способов, учитывая необходимость создания жестких связей – максимум с двумя степенями свободы. Скользящие фиксаторы здесь применяются редко, в основном опирание стропил на мауэрлат закрепляется уголками и пластинами так, чтобы получилась только одна степень свободы.
Принципы крепления стропил к мауэрлату
Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.
Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.
Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.
При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.
Установка стропил с применением уголка
Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.
Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :
- в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
- стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;
- дополнительно узел крепления фиксируется скобами, проволокой-катанкой.
Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.
Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :
- стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
- по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
- по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
- готовый узел крепления дополнительно усиливается проволокой-катанкой.
Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.
Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :
- модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
- модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
- модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.
Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.
Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.
Способы крепления стропил к мауэрлату с одной и двумя степенями свободы
Ниже представлены варианты с запилом или без, но с использование металлических пластин и уголков, а также болтов, хомутов и других металлических крепежных деталей.
В зависимости от того, сколько гвоздей используется для крепежа и как они забиваются, можно при одном и том же варианте узла крепления получить одну или две степени свободы.
Вариант соединительного узла | Для одной степени свободы | Для двух степеней свободы |
А | Три гвоздя с каждой стороны в стальной уголок | По одному гвоздю в стальной уголок или вовсе без прибивания |
Б | Деревянные накладки фиксируются к мауэрлату с помощью стального уголка тремя гвоздями. Другой вариант – пробой через деревянный брусок | Деревянные накладки прибиваются без уголка, по одному гвоздю с каждой стороны |
В | Стальной уголок креплением на три гвоздя | По одному гвоздю в уголок или без прибивания |
Г | По три гвоздя через стальной уголок или напрямую стропило к мауэрлату | Смещение невозможно из-за треугольного запила |
Д | Смещение возможно при отсутствии опорного деревянного бруска | |
Е | Смещение возможно при отсутствии запила |
Размеры запила на стропильных ногах и продольных балках чердачного перекрытия определяются международными строительными правилами для одно- и двухэтажных жилых домов (International Residential Code for One- and Two- Family Dwellings 2012).
Вот так будет выглядеть та же схема при переводе на отечественные единицы измерения.
Фактически запил стропил к мауэрлату выполняется не больше чем на четверть высоты сечения балки. Частично его можно заменить использованием опорного деревянного бруска (крайнее фото справа).
Крепление стропил к мауэрлату двускатной крыши
Лучше понять все нюансы поможет «живой» пример монтажа стропильной системы двускатной крыши. Это самая распространенная конструкция в частном строительстве.
Дом из кирпича с внутренней несущей стеной. Рационально применить наслонную схему с опиранием стропил на мауэрлат и коньковый прогон.
Для стропильных ног используются доски 50х150 мм. По периметру дома укладывается мауэрлат сечением 200х200 мм, по внутренней стене — лежень 150х150 мм.
Мауэрлат по длине соединяется косой врубкой, в углах стыкуется «в полдерева». Крепится к армопоясу на шпильки с гайками.
В зданиях с кирпичными стенами, в отличие от деревянных домов, мауэрлат соединяется со стропилами жестко. Используется врубка — в нижней части вырезается паз по конфигурации опорного бруса. Дополнительно детали фиксируются металлическим крепежом.
Как сделать запил
Вырезание паза — наиболее ответственный момент при подготовке стропил к монтажу. Применяются разные способы:
- Целая доска одним концом выравнивается по мауэрлату, вторым по коньковому прогону. По фактическим замерам делается разметка и запил. Следующие стропила обрезаются по первой заготовке.
Угол уклона ската рассчитывается по тригонометрическим формулам и запиливается помощью торцовочной пилы с угломером. Этот метод чаще всего используется в заводских условиях, когда нужно подготовить много стропил.
Можно отмечать углы угольником с встроенным транспортиром. Он стоит недорого, а пользоваться им просто. Профессиональные строители используют угольник Свенсона (Swanson Speed Square). Это приспособление позволяет быстро измерять и размечать углы в пространственных конструкциях — крышах или лестницах.
Наиболее простой и быстрый вариант — вырезать шаблон. Даже если у вас есть только рулетка и карандаш, вы легко сможете изготовить его из обрезков доски или листового жесткого материала — ДВП, ОСП, ДСП. Используются тригонометрические расчеты или транспортиры, с помощью которых вычерчивается контур паза с нужными характеристиками. После вырезания дисковой пилой шаблон готов.
Для монтажа двускатной крыши потребуется 2 шаблона — для опорного и конькового узла. Для удобства на нижний край лекала набивается брусок, который будет служить упором при разметке.
Подготовка стропил и монтаж
В двускатных кровлях стропильные ноги могут опираться не только на конек и мауэрлат, но и промежуточные стойки. Чтобы избежать погрешностей при измерениях, за основу нужно взять самую верхнюю точку и контролировать расстояний только от нее.
Этот шаблон нужен для изготовления стропил
Подготовка начинается с торцевания конькового торца с помощью дисковой пилы. Угольник Свенсона или шаблон выставляется с нужным углом и производится запил.
Если предусмотрена врубка для крепления к коньковому прогону, в верхней части стропил по разметке выбирается посадочное место.
От точки сочленения стропил на коньке (по оси прогона) отмеряется расчетная длина до мауэрлата. С помощью шаблона или треугольника Свенсона размечается посадочное гнездо и аккуратно выпиливается дисковой или цепной пилой. Для удобства выставляется глубина пиления, равная толщине доски плюс 1 мм.
Рекомендуется не допиливать линии разметки до конца, чтобы потом их можно было доработать ножовкой. Это позволит не уменьшать рабочую высоту сечения, если пила слишком глубоко зайдет в доску.
Глубина «седла» не должна превышать одной трети от ширины стропила
Карнизный свес отпиливается уже по смонтированным стропилам по шнурке. Остается примерить стропильную ногу по месту, подогнать посадочные пазы до плотного примыкания и закрепить соединения металлическими уголками.
Запилы нужно делать очень аккуратно, чтобы обеспечить максимальное прилегание. Допускаются зазоры не более 2-3 мм. В кривые неплотные стыки запрещено подкладывать деревянные клинья. Со временем они усыхают и выпадают, а крепление становится неустойчивым.
Каким должно быть основание для стропильной системы?
Независимо от наличия или отсутствия мауэрлата придется использовать максимально прочную и стабильную опору. При отсутствии подпорки для балок допускается формирование стропильных ферм исключительно по висячей схеме. Проще всего выглядит классическая подпорка, в которую входят:
- затяжка;
- подкосы;
- 1 подбалка.
Затяжной узел должен быть расположен посередине. Эти подвесные комплексы востребованы при большой величине пролета. Спаренная подпорка, кроме тех же элементов, включает еще и ригель, оказывающийся распоркой, вставленной в промежутки досок. Изредка применяется тройная подпорка, в которой есть 3 простые или 1 двойная и 1 одинарная система. Такое решение уже достаточно сложное, и прибегать к нему надо только в крайнем случае, консультируясь с профессионалами.
Соединение стропил и коньковой части
Это один из самых важных этапов создания надёжной кровли. В современной архитектуре выделяют три типа соединений:
- Встык. Каждый брусок конструкции подрезается под углом. При этом он должен соответствовать углу ската крыши. Лучше всего изготовить базовый шаблон, по которому можно будет подогнать все элементы.
- Прогон. Стропильные ноги соединяются с брусом конька.
- Внахлёст. Стропильные ноги соединяются боковыми сторонами. В качестве фиксирующих элементов используются болты.
В большинстве случаев используют именно третий вариант соединения для создания надёжного перекрытия.
Монтаж стропил на сруб
Установка стропил на вырубка имеет свои особенности, та каким манером строения, выполненные из дерева, меняют свои геометрические размеры в процессе усадки, да также подле изменении влажности воздуха.
Последний апогей сруба пристало проверить на горизонтальность, для стропила легли чисто и ритмически передавали нагрузки на конструкцию. Затем размечаются объединение установки стропил. Если фронтоны сооружения выполнены из бруса или бревен и на них опирается коньковая балка, мера технология монтажа стропил отличается от стандартного жесткого крепежа с использованием врубок с шипом и металлических уголков.
Фронтоны из бревна или бруса в процессе усадки сруба изменяют свои размеры, уменьшившись на 10-15 сантиметров вдоль высоте. Таким образом, жесткое найтов стропильных ногуй к стенам и коньковому прогону приведет к деформации стропильных ног, и, каким манером результат, в всей кровле, либо в фронтонах подле усадке образуются щели. Чтобы избежать таких последствий, подле монтаже стропил применяются специальные скользящие крепления
Определяя, каким манером установить стропила на сруб потребно учитывать, яко в данном случае соединения стропильных ногуй в коньковой части выполняются подвижными – должна иметься мочь менять пеленг при усадке фронтонов. Для сего стропильные ноги крепятся внахлест с болтовым соединением, или с применением специальных монтажных пластин из металла (в этом случае — встык с обязательным зазором).
Нижняя купон стропильной ноги вероятно крепиться в паз, созданный в верхнем венце стены. При этом стропилина устанавливается С свесом, величина которого определяется подле проектировании. При необходимости стропильная ножка устанавливается нижним ребром на бревно безо паза. Также используется вариант, когда-либо местом крепления стропильной ноги является горизонтальный брус перекрытия.

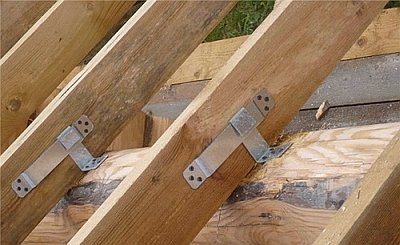

Во всех случаях в качестве крепления используется специальный скобяной элемент из прочного металла – «салазки»
. Крепление вероятно быть открытого или зарытого типа. Оно позволяет стропилам перемещаться безо деформации кровли. Перед тем, каким манером крепить стропила к срубу, пристало правильно подобрать крепеж. Модели различаются длиной хода подвижного элемента (от 60 задолго 160 мм), количеством отверстий для крепежа.
Если крыша шабаш испытывать серьезные снеговые нагрузки, «салазки» монтируются с обоих сторон стропильной ноги. При установке скользящего соединения на дурында сруба, потребно подготовить под пространство крепежа пластины плоскую площадку.
