Делаем правильный крючок для вязки арматуры своими руками: советы +видео

Обзор видов

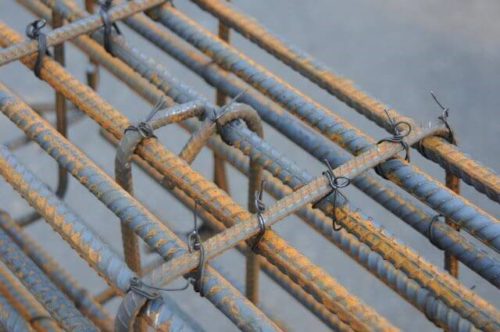

Следует помнить о том, что прочность скрепления нужна только во время заливки фундамента бетоном. Есть 2 способа скрепления арматуры.

• С помощью сварочного аппарата (электрический метод). Данный метод практически не используется, поскольку у него есть существенные недостатки. Наличие длинных кабелей для подключения и нахождение сварочного аппарата на рабочем месте усложняют процесс работы. Повышен риск для жизни и здоровья сварщика из-за возможных повреждений электрических кабелей о заостренные края арматуры. И самое главное – не на всех строительных площадках проведен электрический ток.
• С помощью специальной проволоки, предназначенной для вязания. Такой метод может выполняться обычным способом (ручным), полуавтоматическим или автоматическим (автоматическую вязку могут выполнять только подготовленные рабочие). У данного метода есть свои плюсы. Простота выполняемой работы – научиться может любой человек за несколько минут. Затраты на материалы значительно ниже, чем при использовании сварки. Вязка осуществляется на месте строительства.

Обычные

Самый простой и экономичный инструмент, оптимальный вариант для строителей, только начинающих свою деятельность в данной сфере. Представляет собой основание из металла с ручкой и крюком на конце. Изготавливается из жесткой проволоки, которая имеет несколько изгибов под разными углами — это позволяет упростить и ускорить процесс соединения арматурных прутьев.

Ручка инструмента вращается вокруг своей оси. Конец крючка выглядит как сточенный конус. Главный минус такого крючка — это низкая производительность. Опытный строитель в минуту может выполнить максимум 10-15 вязок. Также требуется нарезка одинаковых кусков проволоки вручную, а это дополнительное время.

Автоматические

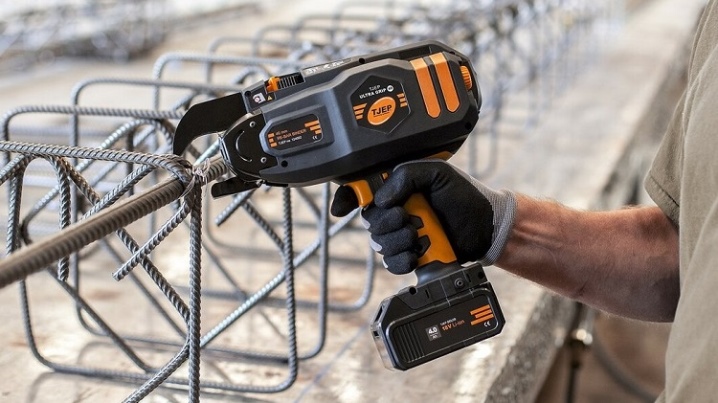

Пистолеты для вязания арматуры созданы для строителей-профессионалов, но не часто используются ими. Принцип действия максимально простой — пистолет подносится к прутьям, нажимается кнопка «Пуск», и всё — узел готов. Работа усложняется из-за большого веса инструмента, также необходима специальная проволока. Арматурные стержни должны располагаться максимально точно, чтобы пистолет не делал пропуски. Даже неопытный мастер за минуту может сделать до 60 вязок.

Минусы — не приспособлен для работы под дождем, много времени тратится на замену катушек с проволокой. Достаточно высокая цена, поэтому польза от данного инструмента будет только при строительстве больших объектов.

Полуавтоматические

Похож на обычный крючок, но благодаря имеющейся винтовой резьбе на металлическом основании внутри рукоятки становится механизированным. Вращение происходит только в одном направлении. Потраченное количество времени на работу зависит от мастерства и умения рабочих. Опытный человек подбирает длину проволоки так, что связывание происходит всего одним движением.

Как самостоятельно изготовить крючок

Лучше всего приспособление купить в специализированном магазине, но сделать это не всегда возможно. Особенно большие проблемы возникают у жителей отдаленных деревень, им приходится несколько часов добираться в одну сторону, и то при условии, что грунтовые дороги находятся в проезжем состоянии. Выход есть – крючок можно сделать самостоятельно в течение всего одного часа.

Схема крючка

Понадобится кусок проволоки диаметром примерно 6 мм и длиной ≈ 20 см.

Проволока для крючка

Небольшой отрезок бруска с отверстием для ручки и две шайбочки. Отверстие должно примерно на 0,5 мм превышать диаметр проволоки для гарантирования свободного вращения.

Брусок с отверстием

Шаг 1. Разметьте проволоку. Надо знать длину ручки (метку делайте с запасом 4–5 мм на шайбы и для свободного вращения), место первого изгиба, через 5 см место второго изгиба, и участок загиба под крючок.

Разметка

Катанка отлично гнется, что упрощает процесс изготовления, сталь при таких резких загибах дает трещину. Если нет катанки, то отжигайте стальную. Нагрейте ее до ярко-красного цвета и постепенно охлаждайте. За это время происходят изменения в кристаллах металла, цементит переходит в феррит, он становится мягким.

Шаг 2. На наждачном станке или болгаркой заточите острие крючка под конус.

Заточка конца проволоки

Это надо делать обязательно, в противном случае очень сложно вынуть инструмент после связывания арматуры. Но это потребуется много времени и усилий, а конусная форма решает все проблемы. Длина конуса примерно 3–4 см.

Заточенная проволока

Шаг 3. Вертикально зажмите заготовку в тисках, ударами тяжелого молотка начинайте гнуть. Острие крючка должно быть под углом примерно 80°. Не делайте большого загиба, это усложняет процесс вязки арматуры. Привынимании его приходится сильно наклонять, а это не всегда возможно и довольно неудобно.

Изгиб кончика проволоки

Шаг 4. Согните проволоку под ручку. Для этого ее надо опять зажать в тисках и рукой надавливать в нужную сторону. Периодически контролируйте угол по предварительно нарисованному эскизу приспособления.

Изгиб проволоки

Шаг 5. По нанесенной метке сделайте изгиб для возможности придания крючку вращения при закручивании.

Продолжение процесса гибки

Шаг 6. Вставьте в тиски готовое изделие и выровняйте его таким способом, чтобы все участки и колена располагались на одной линии.

Изогнутая заготовка крючка

Шаг 7. Приварите нижнюю упорную шайбу ручки. Она располагается у самого изгиба, выставьте ее перпендикулярно оси проволоки

Варите осторожно, правильно отрегулируйте силу тока, не прожигайте тонкий металл

Упорная гайкаПриваривание гайки

Шаг 8. Вставьте на место ручку и приварите вторую шайбу, она не допускает ее выпадения при работе. Здесь также надо сваривать аккуратно, деревянная ручка из-за перегрева может воспламениться.

Для уменьшения трения во время вращения крючка в ручке металлическую проволоку рекомендуется смазать солидолом или иной густой смазкой. Дополнительно дерево будет защищаться от процессов гниения. Если дерево во время сварки быстро загорается, то торцы рекомендуется замочить в воде, испорченные участки можно потом отрезать.

Шаг 9. Проверьте работоспособности крючка.

Готовый крючок

Если обнаружилисьпроблемы, то их надо исправить.

1. Изделие плохоповорачиваетсявокруг ости. Регулировка делается изменением поворотного плеча. Чем оно больше – тем выше усилия закручивания проволоки, но работа немного усложняется. Рука должна двигаться с увеличенной амплитудой.
2. Крючок тяжело вынимается после затягивания проволоки. Может быть три причины: большой угол загиба, малый конус затачивания и шероховатая поверхность. Каждая из них легко ликвидируется, исправлять проблему надо до тех пор, пока работать крючком станет удобно.

Постарайтесь довести приспособление до идеального состояния, вам придется ним вязать очень много узлов. Расстояние между точками фиксации зависит от диметра арматуры, размеров клетки и конкретного назначения железобетонного изделия.

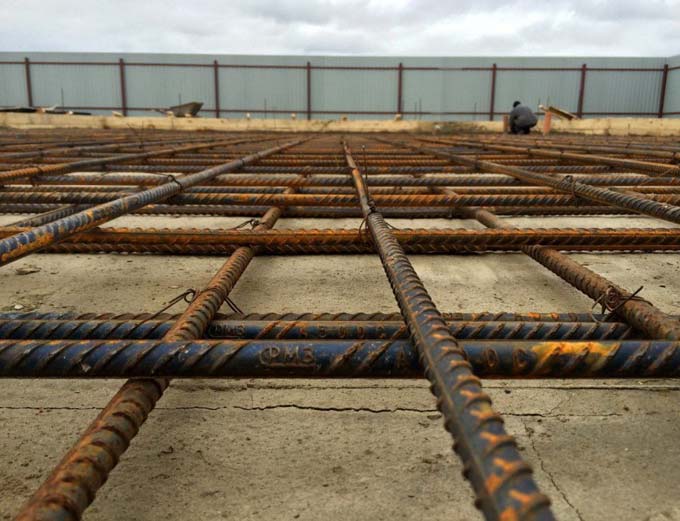

Как вязать арматуру на фундамент

Порядок действий при вязке арматуры крючком

Так как чаще всего при вязке арматуры используют крючок, расскажем как им работать. Нарезанные куски вязальной проволоки нужной длины складывают пополам, чуть изгибают (загибают примерно треть длины). Просовывают согнутой стороной под место соединения (по диагонали). В образовавшуюся петлю вставляют крючок, свободные концы, которые находятся с другой стороны, тоже заводят на крючок, загибают. Теперь начинают вращать, скручивая витки и затягивая соединение (по часовой стрелке или против — смотрите по ситуации, делайте как удобнее). Когда узел приблизится к арматуре, крючок просто вынимают.

Тут нужно определиться с тем, насколько плотно затягивать узел. Нельзя перетянуть — проволока лопнет, и нельзя допустить, чтобы арматура болталась. Она должна прилегать плотно. Узел должен находиться не сбоку, а четко над местом пересечения. Потому крючок держите над крестовиной.

Есть небольшая хитрость, которая позволит хорошо притянуть прутки друг к другу и закрепить их.  Примерно перед двумя-тремя последними витками, крючок нужно с усилием потянуть на себя, растянув проволоку. И с натяжением сделать последние витки. За счет эластичности проволока немного растягивается,  узел получается плотнее, арматура хорошо притянута.

Есть еще один способов вязки арматуры. Он отличаются только способом фиксации свободного конца на крючке: проволоку заводите немного за крючок и начинаете крутить. Описанный первым, кажется, — самый удобный. В том плане, что одна рука остается свободной, ею можно придерживать арматуру.

Узел должен быть ровно над местом соединения прутков арматуры

После того, как сняли петлю, все концы загибаете под соединение — так они не будут мешать, и вы не поранитесь и не порвете одежду во время дальнейшей работы.

Вязка арматуры шуруповертом

Нет такого процесса, который наш человек не попытается модернизировать на свой лад. Вот и вязка арматуры намного ускоряется с использованием обычного шуруповерта. Предварительно изготавливается крючок, закрепляется в держателе, выставляется самая маленькая скорость вращения.

Порядок действий такой же, как при использовании обычного крючка. Только после того, как закрепили свободные концы проволоки на крючке, на пару мгновений включаете шуруповерт. Затянув петлю, отключаете инструмент и снимаете ее с крючка. Попрактиковавшись, можно делать одну вязку за секунду.

Вязка при помощи пластиковых хомутов

Связать арматуру можно монтажными пластиковыми хомутами. Их также просовывают под соединение наискосок, вдевают конец в фиксатор и затягивают. Все происходит быстро.

Но насколько будет долговечным соединение при помощи пластиковых фиксаторов — вопрос. Пластику в стяжке, скорее всего, ничего не будет: он химически нейтрален. Но, он имеет приличный коэффициент удлинения. То есть, при длительной статической нагрузке он потянется. Прутки начнут «гулять», что может привести к разрушению стяжки. В сочетании с тем, что хомуты стоят дороже (пусть и не намного), этот вариант не выглядит таким уж привлекательным.

Выбор крючка

На выбор крючка для вязания арматуры влияют следующие факторы.

• Удалённость строительных магазинов и хозрынков, где можно приобрести готовый промышленный крючок. Во многих случаях его изготавливают из большого гвоздя (диаметром рабочего штыря до 5 и длиной – от 100 мм). Крючок должен быть достаточно длинным, чтобы легче крутилась вязальная проволока. Чем длиннее рычаг, тем легче её накручивать.
• Нежелание или неимение возможности нести лишние расходы. Незачем приобретать инструмент из некачественной стали, ломающейся за несколько десятков или пары сотен применений, если высококачественного аналога не нашлось. Это относится не только к крючкам.
• Желание и умение выходить из многочисленных мелких затруднений своими силами. Если растягивать строительство на лишние часы и дни не хочется, быстрым вариантом считается покупка готового приспособления.
• Рабочие характеристики изделия. Если строительный процесс, например, обустройство фундаментов – постоянная обязанность мастера (а не редко решаемое дело), то рекомендуется приобрести высококачественно сработанный вязальный крючок. Такой инструмент прослужит лет десять, а то и больше. Лучшим материалом является закалённая инструментальная или нержавеющая сталь. Несколько более худшим вариантом считается сталь инструментальная с добавлением хрома, молибдена, кобальта и других присадок. Не рекомендуется приобретать изделия из низкоуглеродистого сплава стали.

Как работать крючком

Такое оборудование выгодно применять при больших объемах работ. Также его можно брать в аренду. Вязка арматуры под ленточный фундамент подобной машинкой позволяет использовать прут толщиной до 19 мм, что вполне позволит самостоятельно подготовить любое основание. Здесь быстрота и качество шагают в ногу.

Использование крюка для вязки арматуры.

Для работы с проволокой можно применить: ручной вязальный крючок (его легко приобрести в любом строительном магазине), самодельный крючок для вязки арматуры, полу-автоматический механический крючок (стоит дороже обычного ручного) или крючок для вязания, сделанный на основе шуруповерта.

Предлагаем ознакомиться Простая баня на даче своими руками

Берем толстый электрод или металлический пруток подходящего диаметра, один конец которого затачиваем и сгибаем под нужным углом. Из второго конца прутка выгибаем ручку (при желании можно обмотать изолентой). Крючок для вязки арматуры своими руками готов.

Материалом для изготовления служит металлический пруток, оба конца которого затачиваем. На один конец прутка насаживаем круглую деревянную заготовку для ручки (с просверленным отверстием по диаметру чуть меньше диаметра прутка); второй конец прутка загибаем на необходимый (удобный вам) угол.

В качестве исходного материала подойдет старая отвертка (или строительное шило), металлический конец которой затачиваем. Затем изгибаем его на необходимый угол и получаем крючок для вязания арматуры с удобной ручкой.

Способы вязки арматуры довольно просты и понятны. Схема поэтапной вязки арматуры:

1. Проволоку нарезаем на куски (размер подбираем экспериментально в зависимости от диаметра прутков).
2. Подготовленный кусок складываем пополам.
3. Загибаем сдвоенную заготовку вокруг места пересечения арматурных прутьев.
4. Вставляем крючок в петлю и накладываем на него свободные концы.
5. Вращаем крючок (обычно достаточно 3-4 вращательных движений) до получения плотной скрутки.

Внимание! Обвязывать арматуру по вышеизложенной технологии можно с помощью крючка любого типа. Существует еще один способ как вязать арматуру крючком – внахлест

Существует еще один способ как вязать арматуру крючком – внахлест.

1. Кусок проволоки отрезаем в два раза длиннее, чем в первом случае.
2. Складываем кусок пополам и еще раз пополам.
3. Двойной изгиб укладываем на верхний пруток.
4. Заводим два двойных куска под нижний пруток и поднимаем вверх.
5. Засовываем крючок в петлю и прижимаем к нему два свободных конца.
6. Вращаем крючок и обжимаем место соединения. Если применяем механический крючок, то с усилием тянем ручку на себя. Плотную скрутку получаем вследствие того, что поступательное движение посредством червячной передачи преобразуется во вращательное.

Инструкция по вязке арматуры крючком

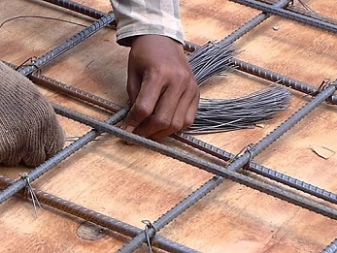

Вязать арматуру голыми руками бесполезно – добиться необходимого усилия по затяжке проволоки можно только с помощью дополнительных инструментов. Пошагово разберем основные приемы, как вязать арматуру крючком.

Ручным

Для вязки проволоки вручную понадобится крючок. Проволока складывается вдвое и поддевается под место фиксации. Свободный конец продевается в петлю и закручивается крючком до плотного натяжения проволоки.

Простой узел

Чтобы связать проволоку простым узлом, потребуется выполнить следующие действия:

1. Отрезается проволока длиной 200 мм и сгибается пополам.
2. Согнутый отрезок проталкивается под точкой совмещения двух прутов.
3. Крючок вставляется в петлю и цепляет свободный конец.
4. Выполняется полный оборот вокруг своей оси. Свободный конец нужно придерживать.
5. Далее, натягивая проволоку, крючок проворачивают еще несколько раз до получения надежного соединения.

Не обязательно покупать крючок в магазине. Удобный инструмент можно легко изготовить самостоятельно, придав необходимую форму стальному пруту и надев на конец ручку.

Мертвый узел

Перед тем, как вязать арматуру для фундамента крючком, надо научиться формировать мертвый узел. Особенно хорош этот способ для связывания вертикальных прутов для колонн и балок.

1. Отрезается кусок длиной до 400 мм и сгибается пополам.
2. Отрезок проталкивается вперед петлей снизу закрепляемого узла.
3. Свободный конец пропускается через верх и вновь загибается под пруты.
4. Петля и свободный конец совмещаются, после чего зацепляются жалом крючка.
5. Крючок с натяжением проворачивается до отрыва петли.

Для получения качественного соединения, нужно добиться плотной укладки проволоки на поверхность арматуры. Процесс вязки продолжается в шахматном порядке.

Шуруповертом

Схема работы с шуруповертом напоминает процесс вязки крючком, но вместо ручной силы используется автоматика. Вместо обычного жала в шуруповерт вставляют самодельный крючок, обычно для этой цели берут кровельный гвоздь.

Важно смотреть, чтобы скорость работы шуруповерта соответствовала необходимому усилию по затяжке проволоки. При чрезмерном усилии, проволока будет рваться, а на малой скорости может получиться слабый узел

Технология работы с крючком

Вне зависимости от вида приспособления технология вязки одинакова. Работы проводятся по схеме:

• Нарезанная проволока складывается вдвое.
• Протягивается под местом пересечения арматур.
• Свободные концы проволоки скрещиваются.
• Крючок протягивается в проволочную петлю и зацепляет свободные концы.
• Начинаются вращательные движения, при которых происходит заворачивание проволоки.
• Крючок вынимается, и узел проверяется на крепость.

При проверке прочности соединения проверяется жесткость конструкции. Она должна быть неподвижной.

Процесс вязки винтовым изделием тот же. Отличие заключается в финишной стадии. При продевании крючка в петлю самостоятельного заворачивания не требуется. Благодаря червячному механизму, достаточно потянуть рукоятку на себя, и вращательные движения начнутся автоматически.

В качестве материала проволоки используется низкоуглеродистая сталь. Чтобы не произошло разрыва при вязке, ее нужно подержать над огнем. После охлаждения она готова к работе. Диаметр ее может составлять 1 мм, 1,2 мм, 1,4 мм. Параметры подбираются исходя из опыта. Слишком тонкая проволока порвется, а с толстой трудно работать.

При скреплении арматуры использовать сварку дорого. Приспособление для вязки является оптимальным вариантом. Его легко изготовить своими руками из подручных материалов. Таким приспособлением качественно выполняются работы, и обходится оно дешево.

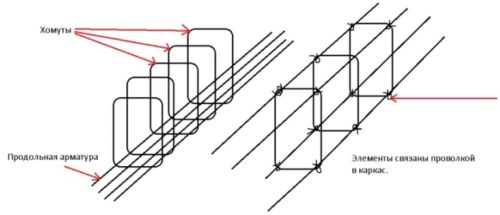

При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

• низкую стоимость;
• простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

• долговечностью инструмента;
• простотой использования;
• высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Технология вязки

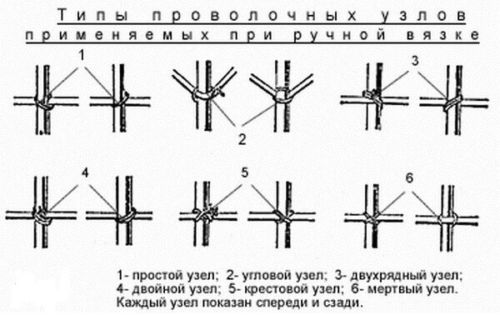

Существуют несколько видов вязки:

• двойная;
• угловая;
• двухрядная;
• крестовая;
• «мертвый узел».

Процесс вязки не зависит от вида используемого крючка, будь то самодельное приспособление или инструмент фабричного производства. Перед применением ручных и полуавтоматических устройств необходимо нарезать проволоку для вязки.

Перед проведением работ рекомендуется нарезать несколько образцов проволочного материала для пробного скручивания. Далее, следуя инструкции, произвести вязку арматурного каркаса.

1. Сложить отрезок проволоки вдвое и обернуть вокруг узла, который требует вязки.
2. Продеть крючок в полученную петлю, зацепить противоположный конец проволоки и начать вращение инструментом для скручивания.
3. Первые несколько оборотов производятся достаточно быстро. На последнем этапе темп необходимо замедлить и аккуратно подтянуть крепление.
4. Вытащить инструмент из петли и проверить прочность узла.

Для проверки надежности крепления нужно пошевелить арматурной сеткой. Прутья каркаса должны крепко и неподвижно располагаться относительно друг друга.

Процесс вязки проволоки с использованием винтового крючка выглядит практически также с учетом нюанса устройства инструмента. Проволоку для связки складывают пополам и устанавливают на месте крепления арматуры. Затем кончики проволоки сгибают и укладывают на крючок.

Действие винтового инструмента не предусматривает проведения круговых оборотов кистью. Для работы необходимо натянуть рукоятку к себе, при этом смещение приводит к вращению стержня. Ручку отпускают и повторяют действие, количество которых зависит от требуемой жесткости.

Вязка мертвый узел

Связку, которую называют «мертвый узел» применяют для конструкций, состоящих из арматуры, прутов и хомутов.

Узел надежно и прочно фиксирует арматурный стержень в угол хомута. Вязку производят таким образом:

1. Кусок проволоки длиной около 20-40 см сгибают пополам.
2. Пропускают петлей вперед под низ стержня арматуры с левой стороны от хомута. При этом оставляют концы проволоки длиной примерно 2-4 см для закручивания узла.
3. Заводят проволоку поверх хомута, загибая под низ арматурного стержня.
4. Вязальный крючок просовывают в петлю и захватывают свободный конец проволочного материала.
5. Тянут крючок к себе, совершая несколько оборотов. Делают до тех пор, пока проволока полностью не зажмется.

Проверка вязки осуществляется путем расшатывания хомута рукой. Если хомут поддается, значит, узел выполнен неверно, или не до конца затянута проволока. При выполнении армирования сложных конструктивных элементов применяют комбинированное сочетание узлов. Сначала выполняется «мертвый узел», а затем два простых монтируются крест-накрест.

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

• слишком маленькая или слишком большая толщина стержня;
• неудобные углы, под которыми изогнут крючок;
• сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Предлагаем ознакомиться: Как сделать обрешетку в парной

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

• На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
• Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
• Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

• Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
• Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
• Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
• Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
• Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе.

Что касается длины и угла крючка, необходимые параметры подбираются с учетом индивидуальных особенностей. Самый простой способ — экспериментировать для получения оптимального результата. Некоторые предпочитают пользоваться более короткими крючками с сильно загнутым концом. Другие же, наоборот, предпочтут использовать инструмент большей длины, но с менее загнутым концом.

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Метки: вязание, крючок, проволока, сделать

« Предыдущая запись

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

• самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
• для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
• рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Возможны различные варианты:

• без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
• с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

• Удалите рабочее покрытие.
• Отступите с одного края пару сантиметров и загните под прямым углом.
• Сформируйте держатель прямоугольной формы с размерами 4х10 см.
• Заточите рабочую часть и придайте ей конусообразную форму.

Вяжем арматуру под перекрытие своими руками

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

• стальная проволока диаметром 8 мм и длиной 0,4 м;
• заготовка из древесины для изготовления рукоятки;
• шайбы и гайки, соответствующие диаметру стержня;
• электросварка;
• плоскогубцы;
• болгарка;
• электродрель;
• лист наждачной бумаги;
• острый нож.

Алгоритм сборки:

• Изготовьте рукоятку.
• Просверлите в ней отверстие.
• Отшлифуйте поверхность.
• Приварить гайку к торцу прутка.

Крючок для вязки из арматуры своими руками

• Наденьте шайбу и вставьте в отверстие ручки.
• Установите шайбу и приварите следующую гайку.
• Придайте концу стержня необходимую конфигурацию, заточите край.
• Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

Рекомендации по вязке

Выбрав проволоку необходимого диаметра и подготовив инструмент для вязки, рекомендуется следовать советам:

• для фиксации неподвижности перпендикулярных прутьев при вязке можно использовать доски, зажимая ими концы стержней;
• после вязки необходимо проверить прочность узлов, так как при заливке бетона с помощью бетононасоса могут произойти сдвиги и смещения каркаса;
• угловые стержни нуждаются в более прочном укреплении, поэтому узлы проволоки на углах производятся и проверяются особенно тщательно.

Вязка арматурного каркаса необходима при формировании монолитных железобетонных элементов зданий. Так как количество узлов при креплении прутьев получается довольно много, то возникает необходимость выбора оптимального способа скручивания проволоки. Для этого используется специальный крючок, устройство которого может различаться. При этом у каждого вязального инструмента есть свои преимущества, которые будут полезны в определенных сферах строительства.

Украшения из проволоки своими руками. Кулон из медной проволоки. Мастер класс.

Для кулона я взял бусину из натурального камня 10 мм

Вы можете взять больше или меньше – это не так важно. Все отрезки медной проволоки толщиной 1 мм примерно 50 – 60 см

Я обычно беру для работы длинные отрезки проволоки. Лишнее всегда можно откусить. А вдруг в конце работы не хватит проволоки…? Один из отрезков вставляем в спираль и примеряем вокруг бусины.

Другой отрезок проволоки 1 мм вставляем в отверстие бусины и загибаем как показано на фото.

Любым способ начинаем сплетать проволоку с бусиной.

Сплетаем вместе с проволокой в спирали.

Далее делайте так, как показано на фотографиях. Различные способы оплеток можно найти и посмотреть на моем канале Ютуб. Там даже есть отдельный плейлист – Виды оплеток для украшений из проволоки

Лишние концы проволоки обрезаем, прячем за оплетки на кулоне или делаем симпатичные завитки. Осматриваем готовое изделие – исправляем огрехи.

Технология соединения прутьев крючком

Схема приемов вязки по рабочему чертежу монолитной конструкции.

Технология соединения прутьев арматуры для фундамента достаточно проста и не обусловливается типом крючка: вязальная проволока, так или иначе, затягивается петлей, соединяя тем самым металлические прутья.

Вязка арматуры происходит после выполнения подготовительных работ и монтажа вертикальных прутьев. Для монтажа арматуры используют рабочий чертеж монолитной конструкции.

На практике существует две основных технологии вязки:

1. Одной петлей для соединения внахлест.
2. Двумя петлями для соединения встык.

Чаще всего вяжут первым способом, так как он самый простой: обучиться ему можно за несколько минут, а допустить ошибку при работе достаточно сложно. С другой стороны, вязка встык, в теории, хороша для угловых элементов.

Важно! В работе следует использовать только обожженную проволоку с круглым профилем и диаметром в 1 мм, так как она отличается гибкостью и эластичностью: хорошо прилегает к прутьям и не рвется при вязке

Алгоритм вязки одной петлей

Принцип вязания арматуры одной петлей на первых этапах не зависит от типа крючка. Различия в работе разными инструментами будет только в способе вращения стержня: кистью, по инерции или автоматически.

Чтобы соединить прутья каркаса необходимо:

1. Нарезать вязальную проволоку на отрезки по 20-40 см (зависит от диаметра прутьев).
2. Сложить отрезок вдвое и обернуть вокруг стыков в месте пересечения прутьев немного внахлест.
3. Взять крючок, протянуть его в петлю.
4. Зацепить инструментом два свободных конца проволоки.
5. Скрутить проволоку в натяг, слегка приподнимая инструмент вверх.
6. Извлечь инструмент из петли и проверить качество узла.

Схема типов проволочных узлов при ручном способе вязки.

Надежность связки проверяется не силой натяжки проволоки (если перетянуть ее, то проволока может легко порваться), а мобильностью прутьев.
