Нормы уклона ливневой канализации

В соответствии с ГОСТ, минимальные параметры уклона для трубных изделий с сечением 150 мм составляют 0,008 мм на погонный метр. Изделия с диаметром до 200 мм, прокладываются с наклоном 0,007 мм/м. Исходя из геологических особенностей приусадебного участка данные параметры могут изменяться. Максимальный угол уклона в точке стыковки канала и дождеприёмника составляет 0,02 мм на метр, что позволяет увеличить скорость оттока дождевой воды. Непосредственно перед пескоуловителем скорость водных потоков должна снижаться, чтобы взвешенные включения успевали оседать и поэтому уклон делают минимальным.

Монтаж ливневой канализации

Монтаж ливневой канализации

Существуют разные виды канализационных систем, при этом ливневая считается самой простой и не трудоемкой, потому что не нужно прокладывать ее глубоко под землей, а значит, и объем земляных работ минимальный. Почему так?

Потому что канализация не замерзает. Ведь снег тает, и дождь идет только при положительной температуре воздуха. Зимой канализация пуста, а пластиковые трубы под действием низких температур не изменяют своих свойств.

Итак, возведение ливневки начинается с наложения на территорию участка схемы, предварительно разработанной на бумаге. Переносить нужно все в точности, не упуская ни одной мелочи.

После этого можно проводить земляные работы, связанные с рытьем траншей и котлована под дренажный колодец. Работа это простая, но трудоемкая. Все делать придется лопатами.

Обратите внимание на один очень важный нюанс. Чтобы проложить любые виды систем канализации, необходимо выдержать определенный угол наклона в сторону колодца

Для ливневки он равен 5,0-10 сантиметров на 1 погонный метр длины контура. Поэтому, откапывая траншеи, нужно строго следить за этим показателем, контролируя его гидравлическим уровнем.

Какой колодец выбрать?

Пластмассовые емкости для колодцев

Когда земляные работы выполнены в полном объеме, можно переходить к установке сборного колодца. Для его сооружения используют разные материалы или готовые формы:

Колодец из кирпича или блоков. Отличный дешевый вариант, но трудоемкий и долгосрочный.

Колодец из железобетонных колец. Это идеальное решение, поскольку такой колодец прослужит не один десяток лет. Но стоимость его будет достаточно большой, потому что сами кольца стоят дорого, и в процессе монтажа придется воспользоваться подъемным краном.

Металлическая емкость. Она может быть уже готовой, а можно ее собрать из нескольких элементов, например, двухсотлитровых бочек

Очень важно правильно и тщательно провести гидроизоляцию внешних и внутренних поверхностей резервуара. Кстати, данную процедуру придется периодически повторять

Емкости из полимерных материалов. На сегодняшний день это идеальный вариант. Совет тем, кто только собирается сооружать ливневую канализацию — приобретайте готовые пластмассовые емкости для колодцев и не будете знать бед.

Укладка труб

Укладка труб для ливневой канализации

Для ливневой канализации можно использовать обыкновенные канализационные трубы ПВХ диаметром 100-110 миллиметров. Перед их установкой рекомендуется подсыпать траншеи небольшим слоем песка. Не забывайте об угле наклона, его изменять нельзя.

Все готово, можно укладывать трубы и скреплять их между собой. Вспомогательные контуры соединяют с главным с помощью тройников или крестовин.

Не забудьте установить смотровые колодцы. Они необходимы для того, чтобы проводить очистку канализации, если появится такая необходимость. Устанавливают их около каждого фитинга или на расстоянии 40-50 метров на прямолинейном участке. Если ваш загородный участок небольшой, то пары смотровых колодцев будет достаточно. Остается только поставить водосборники, закрыть их декоративными решетками и провести засыпку всей системы.

Все, ливневая канализация готова, и ее можно эксплуатировать. Правда, специалисты рекомендуют перед засыпкой провести контрольный тест.

В колодец на входную трубу подвешивают пустое ведро, а в любой водосборник заливают определенное количество воды. Вода должна пройти по всей системе и собраться в подвешенном ведре

И здесь очень важно, чтобы ее объем остался первоначальным. Если этого не случилось, то нужно найти место проседания трубопровода и устранить неполадку

Такой тест лучше всего провести со всеми водосборниками.

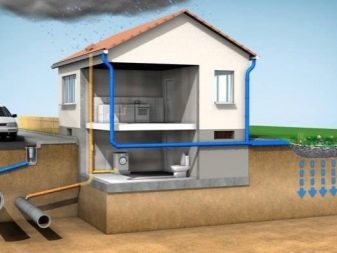

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

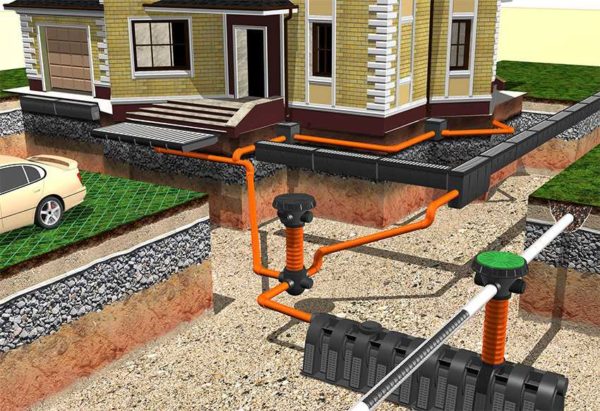

Устройство ливневой канализации

Состав системы такой:

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
• Система хранения, перераспределения или сброса осадков.

Где какие части устанавливают

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Пример сброса дождевой воды на грунт

Ливневая канализация в частном доме может быть трех типов:

Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

Ливневая канализация в частном доме: скрытый (подземный) тип

Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

Простейшая ливневка открытого типа

Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

https://youtube.com/watch?v=2LxP0CQBE2M

Для каких целей она нужна

Под воздействием атмосферных осадков, фундамент дома, медленно, но уверенно, со временем, разрушается.

В подвале дома будет накапливаться вода.

К тому же, корневая система растений, посаженных на участке, вскоре подвергнется процессу гниения – это произойдет, если вовремя не организовать ливневый сток (как сделать самый лучший септик для дачи прочитайте в этой статье).

Комплекс специальных устройств и каналов, задача которого – осуществлять сбор, фильтрацию и отвод атмосферных осадков в:

• специальные водоемы,
• емкости,
• септики (отзывы на средства для септиков и выгребных ям),
• фильтрационные поля,
  — все это создается с целью устранения излишков влаги.

Виды ливневых канализаций

Каждый участок уникален. При разработке ливневой канализации необходимо учитывать особенности грунта, уклон и тип отмостки.

Необходимо найти или создать приемник для воды. Это может быть естественный склон за пределами участка, объединение с уличной сливной системой, либо потребуется установка колодца.

Преимущества скрытой (или подземной) ливневой канализации:

• незаметна на участке;
• работает в любое время года;
• совмещается с общей сливной системой.

Недостатки:

• дорогой монтаж;
• объемные земельные работы;
• трудно устранять засоры и ремонтировать.

Отличие ливневки от дренажной системы – наличие выхода на поверхность, поступление воды в трубы осуществляется через дождеприемники. Сам трубопровод изолированный, а не перфорированный как у дренажа.

Бывает ливневка промерзающая и непромерзающая. Первая углубляется на 20-30 см, не преодолевая уровень промерзания грунта. Зимой, после настроения холодов, такая система покрывается льдом, и вода через нее не проходит.

В северных регионах такой вариант почти не используется, здесь актуален второй тип: ливневка размещается на глубине ниже уровня промерзания грунта (около 1,5-2 метров) и функционирует весь год.

Преимущества открытой (или надземной) ливневой канализации:

• простой монтаж;
• легко чистить и ремонтировать;
• можно декоративно оформить;
• используют для полива садовых насаждений.

Недостатки: промерзает зимой.

Такой вариант больше подходит для средней полосы России, где дожди не столь обильны и таяние снега происходит постепенно. Из надземной ливневки можно создать целую систему для сбора воды по всему участку.

Как это работает: открытые участки ливневой канализации собирают воду и проводят ее в подземную часть системы, оттуда осадки попадают в сливной колодец или за пределы участка.

Выбор ливневой канализации зависит от:

• характеристик участка,
• глубины прохождения подземных вод,
• размещения остальных коммуникаций.

Она должна быть расположена оптимально для сбора осадков и без угрозы повредить остальные системы здания.

Разновидности дождеприемников

Дождеприемник представляет собой овальную или квадратную конструкцию. Составные части:

1. Решетка. Через нее внутрь затекает вода и фильтруется мусор. Они также защищают человека от попадания в сливную яму.

2. Приемный водоотводный лоток. Сюда поступает вода и отправляется дальше по трубе.
3. Фильтр. Присутствует не во всех конструкциях. Его задача: очистить воду от мелкого мусора.

   Устанавливают его выше лотка, чтобы жидкость в очищенном виде продолжала путь, а сам фильтр легко было почистить (делать это надо регулярно, чтобы слив проходил без задержек, и не появился неприятный запах).

Типы дождеприемников:

1. Бетонные. В частном строительстве это облегченная конструкция (в отличие от подобных ему магистральных или дорожных дождеприемников), подходит для оборудования отмостки при обильных дождях. Поток из водостока выходит мощный, они выдерживают такую нагрузку. Толщина стенки до 2 см, размеры 40*40. Из плюсов: они долго служат, устойчивы к смене сезонов. Минус: сложный монтаж.
2. Чугунные. Для домов используют модели ДМ – компактные, прямоугольные, весом до 80 кг. Преимущества: хорошо пропускают воду, высокопрочные, долгий срок службы, не покрываются коррозией, недорогие. Недостатки: тяжелые, их часто воруют.
3. Пластиковые. Самый оптимальный вариант, изготавливается из полипропилена. Плюсы: морозостойкие, не реагируют на химию, простые в уходе. Минусы: может не выдержать давления и лопнуть, поэтому надо выбирать класс на один выше, чем кажется достаточным. Для низкой нагрузки класс А (до 1,5 тонн), для средней и большой класс В (до 12,5 тонн).

Монтировать пластиковый вариант намного проще.

Если готовые варианты покажутся дорогими, можно создать конструкцию самостоятельно из кирпичей. Стенки внутри него нужно отштукатурить водостойким составом и подключить к трубе.

Схема — из чего состоит

Состав комплектующих системы следующий.

Устройство водостоков на крыше здания – это зафиксированные, наряду со скосами, водосточные лотки.

В них собираются осадки с поверхности крыши. Они стекают вниз через конусные воронки и водосточные трубы.

Определенное число приемников атмосферных осадков на поверхности земли:

• сборные воронки,
• линейные водоотводы,
• пескоуловители и т.д.

Расставлять приспособления нужно так, чтобы они, как можно больше смогли принимать влаги.

Как правило, точечные приемники устанавливают, непосредственно, под водосточными трубами, а для некоторых, находят место на асфальтированных дорожках или в местах, где уложена тротуарная плитка.

Водозаборы линейного типа монтируют вдоль дорожек. А для того, чтобы вода хорошо стекала, покрытие нужно укладывать под уклоном.

Приемники дождевой воды изготавливают из полимербетона или пластика, специального состава.

Коллекторный колодец

Это устройство необходимо для собирания и дальнейшей фильтрации жидкости в грунт. Резервуар должен быть максимально большого размера.

Смотровые люки

Без них невозможно проводить профилактический осмотр и чистить каналы в случае их загрязнения.

В основном их обустраивают в местах стыков каналов и в точках их пересечения. Именно в этих фрагментах возможность засорения каналов максимальная.

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
3. Элементы для слива жидкости в канализацию.
4. Внутренние и внешние углы.Применяются в сложной конструкции.

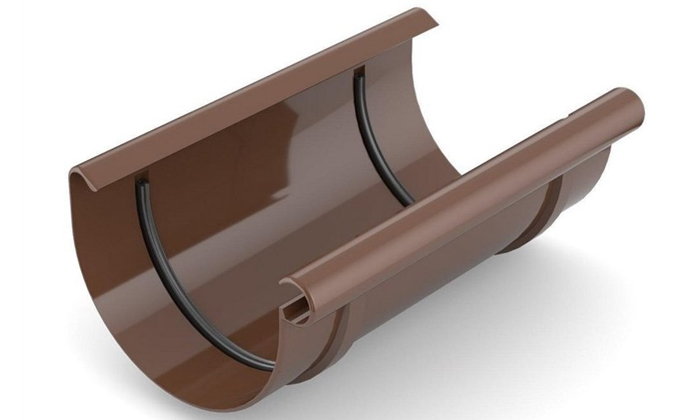

5. Муфты. Они служат для соединения желобов, если конструкция длинная.
6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
8. Заглушка. Она устанавливается для ограничения потока воды.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Способы отвода собранной воды

Серьёзной задачей для собственников загородной недвижимости является отвод дождевой воды, собранной с общей площади участка.

Если поблизости с домом нет централизованных коммуникаций, для решения такой задачи остаются два варианта:

1. Сбор в специальный резервуар с последующим использованием для полива;
2. Отвод воды из накопителя в грунт или в естественные природные зоны.

Первый вариант считается рациональным при условии наличия на территории дома объектов для полива. В этом случае понадобится несложное приспособление (бытовая насосная станция) для откачки воды из накопительного резервуара с последующей её подачей на поливные площади.

Схема отвода собираемой дождевой воды в грунт. Одна из тех возможных к применению схем, которые доступны собственникам загородных домов. Эффективность по скорости отвода низкая, но с учётом применения на малых площадях, эта схема вполне подходит

Второй вариант сопровождается большими трудностями. Вывод в грунт – процесс длительный по времени. Сколько времени потребуется на вывод, зависит от способностей грунта впитывать влагу. На разных рельефных участках коэффициент насыщения грунтов влагой может отличаться существенно.

Чтобы отводить продукт ливневой канализации в естественные природные зоны («на рельеф» или «на ландшафт»), придётся реализовать дополнительную схему. Эта схема включает в себя центральный водосборник и систему грунтовой доочистки, к примеру, поле фильтрации.

Схема вывода «на рельеф» или «на ландшафт» сопровождается сложностями сооружения очистных модулей. Оба варианта требуют согласования с природоохранными ведомствами.

Обычно с предметом согласования владельцу недвижимости (участка) приходится обращаться в следующие организации:

1. Департамент природного надзора.
2. Управление рыболовства.
3. Управление потребительского надзора.
4. Бассейно-водное управление.
5. ЦГМС.

Под предметом согласования подразумевается «Проект нормативов, характеризующих процедуру сброса». На основании такого проекта выдаётся разрешение, допускающее сброс загрязнений «на ландшафт» или «на рельеф», а также выносится решение о предоставлении водного объекта.

Сброс воды из ливневой канализации «на рельеф» или «на ландшафт». Подобные схемы никак не регламентируются документами СНиП.

Реализация таких вариантов незаконным путём сопряжена с риском высоких штрафов, а легальный сброс требует согласования с органами власти.

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой канализационной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными.

Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с канализационной магистралью грозит обернуться плачевным результатом. Переполнение системы водоотведения по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания.

Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, подмыва основания под монолитной конструкцией, а в дальнейшем может привести к разрушению здания.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Как говорили раньше, он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Пластиковый ливневой колодец

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см. На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним.

Люки обычно ставят зеленые или черные, хотя есть и красные, и желтые

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков: под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

Виды точечных дождеприемников

Линейные дождеприемники или дренажные каналы. Пластиковые или бетонные желоба, которые также устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Линейные дождеприемники или дождевые желоба

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Пескоуловители встраиваются в систему

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:

• чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
• стальные — самый плохой вариант, так как очень быстро ржавеют;
• из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Решетки еще могут быть квадратными — для точечных дождеприемников

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

При устройстве ливневой канализации возле дома лучше использовать пластиковые трубы для наружного применения

Меры профилактики засоров

Специалисты рекомендуют проводить проверку работы открытой ливневки и удаление скопившегося сора не реже 2-х раз за год. После осеннего листопада нужно удалить весь мусор, чтобы подготовить водоотвод к зиме, а ранней весной удостовериться в целостности креплений после морозов и оттепели.

Но когда у постройки растут высокие деревья, заглядывать на крышу придется куда чаще, если не хотите узнать о необходимости очистных работ от воды, стекающей по стенкам и с крыши дома в обход дождевых труб. А вот если все желоба в конструкции закрытого типа – вполне достаточно и одной инспекции в год.

Дождевые накопители, пескоуловители, защитные решетки для открытых желобов помогут сократить частоту и длительность ухода за ливневой канализацией

Предупредить образование засоров помогут следующие профилактические меры:

1. Уменьшить количество мусора, проникающего в водоотвод, помогут специальные козырьки для воронок и мелкоячеистые сетки/решетки, закрывающие желоба. Если же система уже установлена и нет желания модернизировать часть ее элементов, можно наполнить желоба пористой пеной. Она наносится методом распыления, принимает форму стока и не пропускает внутрь труб крупный мусор (правда, такая защита нуждается в обновлении каждые 3-5 лет).
2. Так как наружную систему ливневки чистить намного проще, чем подземную, можно оборудовать стоки несколькими решетками-уловителями, которые будут останавливать частицы грунта, песок и листья. Для профилактики засора будет достаточно регулярно проверять «контрольные точки» и удалять с них мусор.
3. Если на вашем участке установлена система закрытого или смешанного типа, стоит установить в трубах, выводящих из дома бытовые стоки, жироуловители. Это поможет избежать трудноудаляемых образований на стенках канализации.
4. Если подземная часть системы имеет сложные повороты, стоит установить в потенциальных местах засоров смотровые колодцы, чтобы при возникновении проблем не пришлось откапывать трубы.

Кроме дополнительной защиты системы стоит позаботиться и об очистке сточных вод. Для этого нужно оборудовать отстойники с дренажными полями или разделителями, механически отделяющими воду от осадка и прочих включений, или установить систему автономной канализации.

Охранная зона

Чтобы смонтированная система ливневой канализации отвечала всем нормам и требованиям, необходимо обустроить специальные охранные зоны. В них запрещено делать мусорные свалки, строить как постоянные загородные дома, так и любые временные постройки. В охранных зонах не обустраивают парковки и не высаживаются растения ближе, чем на 3 метра от трубы. На участке или даче сделать охранную зону намного проще, так как предъявляемые к ним требования мягче. Но стоянку над системой труб такой канализации делать все-таки не рекомендуется, иначе возрастает риск обрушения всей конструкции.
