Как правильно закрепить стропила: крепление к мауэрлату, перекрытию, к стене

Способы крепления стропил к мауэрлату и стойкам в деревянной крыше

Поскольку стропильные системы из дерева наиболее популярны в частном и малоэтажном строительстве, в основном мы будем рассматривать способы соединения элементов именно для деревянных конструкций.

Различают два основных вида соединений: методом врубки без дополнительных соединительных деталей и соединение с помощью крепежа. Также используются комбинированные способы – врубка с дополнительным крепежом.

Еще одно существенное различие: узлы соединений могут быть жесткими и скользящими. В первом случае стропильная нога не может смещаться относительно мауэрлата даже на несколько миллиметров, что, с учетом температурной и влажностной деформации дерева, может привести к повреждению стропильной системы в целом. Скользящие узлы креплений допускают небольшие смещения для компенсации этих деформаций.

Ниже представлены два варианта крепления – только с врубкой (запилом) и с дополнительным крепежом.

В обоих случаях обеспечивает жесткое, неподвижное положение балки. Следует заметить, что при врубке (запиле) без металлических соединительных деталей небольшая свобода перемещений все же остается – это связано с тем, что и стропило, и мауэрлат изготовлены из дерева и деформируются под действием влажности и температуры одинаково. Металлические скрепы лишают их такой возможности.

Крепление стропил к мауэрлату при использовании металлических скреп может осуществляться с одной степенью свободы или двумя.

Как видно из приведенной схемы, для одной степени свободы (то есть незначительного поворота стропильной ноги под действием нагрузок на кровельное покрытие) используется жесткое крепление в виде запила и уголка, а для двух степеней применяется ползун или уголок с креплением на один гвоздь. В этом случае стропильная нога может не только поворачиваться, но и немного смещаться вдоль своей оси.

При этом, в зависимости от того, какие элементы соединяются, используется разное количество гвоздей и способ их забивки – под прямым углом или на косую.

Скрепляемые детали	Минимальное количество гвоздей	Минимальная допустимая длина, мм	Как забивать
Стропила к коньку	3…4	60…80	Через конек в торец стропильной ноги или на косую
Балки чердачного перекрытия или стропила к мауэрлату (обвязке)	2…3	На косую
Затяжки и связи к стропилам	3	Под прямым углом

Важно: при забивании гвоздей с обоих сторон они должны идти навстречу друг другу, фактически перекрещиваться внутри балки или мауэрлата.

Монтаж односкатной стропильной системы над пристройкой

Очень часто возникает необходимость сделать пристройку к основному зданию. Для соответствия дополнительного строения общему экстерьеру рекомендуется делать односкатную крышу. Кроме того, такая конструкция не будет задерживать осадки.

Стропильная система каркасного дома в этом случае должна иметь наклон около 20 градусов. Опорой для стропильных ног станут несущая стена дома и противоположная стена пристройки. Если пристройка имеет длину более 4,5 метров, то необходимо установить подкосы, которые обеспечат жесткость стропильной системе. Подкосы рекомендуется устанавливать под углом не более 45 градусов.

Для изготовления стропильных ног используют доски 5*20 см, которые устанавливаются с шагом 0,7 метра. Подкосы можно сделать из досок размером 5*15 см, а для обрешетки лучше выбрать доски 2,5*10 см.

Сооружение стропильной системы с одним скатом выглядит следующим образом:

• На кирпичную стену пристройки укладывают гидроизоляционный материал, а поверх него вровень с внутренней плоскостью стены устанавливают брус сечением 10*15 см. Фиксацию бруса выполняют болтами, установленными с промежутком 8-10 см.
• В несущей стене дома делают пазы глубиной 12 см и шириной немного больше толщины стропилины. Расстояние между пазами должно составлять около 0,7 метра. Еще одним ответом на вопрос, как закрепить стропила на односкатной крыше, может стать использование П-образных металлических кронштейнов, зафиксированных на стене.
• Из доски размером 5*20 см делают шаблон стропилин.
• По шаблоны изготовляют все стропилины и устанавливают их согласно сделанным пазам или кронштейнам. Верхняя часть крепится металлическими уголками, прикрученными с одной стороны к стене, а другой к стропилине. Внизу фиксацию выполняют скобами или уголками.
• Используя обрезок доски, делают шаблон подкоса. При этом следует помнить, что угол наклона не должен превышать 45 градусов, а упор внизу нужно расположить ниже высоты противоположной стены на 0,2-0,3 метра.
• Чтобы определить расположение пазов под подкосы, нужно визуально провести вертикальную линию от верхнего паза и отступить на 5 см в какую-либо сторону. Пазы также должны располагаться на расстоянии 0,7 метра друг от друга.
• Чтобы установить подкос в паз, нужно сделать спил нижнего угла подкоса. При этом величина спила должна составлять 0,1 м.
• Для определения линии верхнего запила подкос устанавливают в паз, а верх прикладывают к стропилине. Место их пересечения определяет верхний спил.
• По этому шаблону нужно изготовить остальные подкосы и установить их, используя металлические зубчатые пластины.
• Карнизы формируются с помощью кобылок, установленных на наклонных стенках пристройки. Под кобылки обязательно нужно укладывать гидроизоляцию.
• Далее обшивают стропильную систему ветровой доской по всему периметру и наколачивают обрешетку.

По приведенной схеме можно выполнять монтаж односкатной стропильной системы над верандами и хозяйственными блоками.

Обработка антисептиками и пропилентами

А на этом этапе уже важно защитить будущую стропильную систему от биологического разрушения. Вы ведь не хотите, чтобы через пару лет эксплуатации крыша завалилась? А потому обязательно обработайте древесину для стропил огне- и биозащитой

Стропила обычно пропитывают антиспетиком, а поверх обрабатывают антипиреном. Можно также чередовать такую обработку несколько раз. Если же вы используете универсальную пропитку, знайте, что в ее состав обычно входят средства с разным сроком службы. Например, огнезащита закончится раньше, чем био.

А вот выбор средств для обработки на сегодняшний день – огромен. Это и универсальные защитные средства, и самые разные антипирены, и антисептики. Определиться легко: если вы строитесь в достаточно жаркой и засушливой местности, в первую очередь применяйте противопожарные пропитки, которые лишают древесину естественной возгораемости. А если ваш дом будет стоять там, где влажность воздуха высока почти круглый год – защищайте от гниения.

Можно, конечно, использовать оба препарата – но только не смешивая, иначе так испортится весь материал. Нужно всего лишь выбрать одно средство как пропитку, а второе – как защитный поверхностный слой. Только старайтесь разводить все в той концентрации, в которой указал производитель. Но ничем не обрабатывайте мерзлую или влажную древесину: ее волокна просто ничего не впитают.

Видео-подсказка по теме обработки стропил:

Отметим, что кисть или распылитель при обработке стропил дают мало результата – куда лучше полное погружение и последующая сушка. Просто используйте обычную емкость, покройте ее пленкой изнутри и сделайте для будущих стропил «ванную». Причем все это провернуть желательно еще на земле, как только привезете материал на место, т.к. в готовой стропильной системе будет сложно добраться до внутренних элементов соединений. А они самые беззащитные в плане попадания влаги. Сушите после обработки детали так, чтобы проветривались всех стороны, и не менее 24 часов.

Не забывайте также, что древесина, как любой натуральный материал, подвержена биологическому разрушению

Поэтому, кроме огне-био-защиты, важно продумать гидроизоляцию во всех местах примыкания стропильной системы к кирпичным стенам дома, если таковые имеются

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

• Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
• Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

Виды стропильных систем

сруба

Конструкция стропил для обустройства крыши с двумя скатами

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

• Мауэрлат. Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
• Стропила. Из таких элементов создается вся конструкция (про «Как устроена конструкция стропильной системы, какую лучше выбрать»). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
• Затяжка. Данная деталь служит для сцепления стропил и обеспечения их жесткости.
• Прогоны. В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
• Стойка для стропил. Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
• Подкосы. Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
• Лежень. На него опирается стойка для стропил, а также крепятся подкосы.

Обрешетка. На нее крепится выбранный кровельный материал, а также по ней можно передвигаться в процессе работы. Фиксируют обрешетку перпендикулярно стропилам

Обратите внимание, что обрешетка позволяет равномерно распределять массу кровельного материала по стропильной системе

Схема установки стропильной системы двухскатной крыши существенно облегчит все строительные работы. Как будет выглядеть такая схема крыши, зависит от разновидности кровли.

Обратите внимание, что материал для стропильной системы должен быть максимально качественным, обработанным антипиреновыми и антисептическими средствами. На балках для стропил, мауэрлата и стоек не должно быть сучков или трещин

На обрешетке допускается лишь малое количество сучков, прочно сидящих в древесине.

Увеличение несущей способности стропильных ног

Стропильную систему дома, гаража, бани и других построек следует регулярно проверять на предмет повреждений и деформаций. Вовремя выполненное усиление стропил позволит избежать разрушения крыши и дорогостоящего ремонта. В случае гаража, поврежденным может оказаться и автомобиль, что связано с серьезным финансовым ущербом. Усиление несущих способностей стропил может потребоваться в стропильной системе любого типа. С этой целью чаще всего практикуется установка разгружающих балок («подмог»), монтаж подкосов либо двухсторонних накладок.

Если стропила подобраны по прочностным характеристикам, они не всегда имеют необходимые показатели на прогиб, соответствующие СНиПу «Нагрузки и воздействия». Таким образом, требуется увеличить площадь поперечного сечения стропила. Усиление тонких деревянных стропил кровли гаража или другой постройки выполняется при помощи дополнительных деревянных балок – подмог. Балка крепится к нижнему поясу стропила в пролете между подстропильной ногой и мауэрлатом. В качестве крепежного элемента может использоваться металлическая зубчатая пластина либо болтовые хомуты.

В месте опирания неразрезного стропила крыши дома или гаража на подкос возникает максимальный изгибающий момент. Необходимо избежать прогиба в данном узле, для чего требуется увеличить сечение стропильной ноги накладками, установленными с обеих сторон. Размеры дощатых накладок подбираются исходя из расчетных параметров сечения при максимальном изгибающем моменте. Усиление стропильной ноги дощатыми накладками выполняется с использованием болтовых хомутов либо гвоздей. Если увеличить длину подмоги и вывести ее за край опирания на подкос, то эта балка заодно будет выполнять функцию накладки, усиливая опорный узел, помимо увеличения жесткости пролета

При реконструкции крыши нередко требуется выполнить более крутой кровельный скат. Чтобы не заменять полностью стропильную систему гаража, бани или жилого дома, монтируют новые стропила, скрепляя их со старыми. Сращивание деревянных элементов выполняется при помощи перекрестной дощато-гвоздевой стенки. Полученная ферма имеет заданный уклон и обеспечивает повышенную жесткость конструкций. Следует учитывать, что такой подход не позволяет увеличить пространство мансарды или чердачного помещения при переделке крыши

Сращивание встык досками

Работы намного удобнее делать на земле, подготовьте ровную площадку. На землю подложите бруски – стропилины придется подрезать, нужен просвет для дисковой пилы. Перед сращиванием точно узнайте длину стропилин. Замерять ее нужно на строении, используйте любые тонкие длинные доски, веревку или строительную рулетку. Если появится ошибка в несколько сантиметров – не проблема. Во время соединения стропильных ног на крыше эта ошибка без проблем устраняется.

Подготовка всего необходимого

Шаг 1. Положите одну доску на бруски, ровно под прямым углом отрежьте торец. Отрезать лучше ручной электрической циркульной пилой.

Отрезается торец доски

Доски для стропил довольно тяжелые, во время отрезания придайте им такое положение, чтобы они не зажимали полотно пилы или преждевременно не разламывались во время дорезания. Таким же способом подготовьте и вторую доску

Обращайте внимание, чтобы срез был только под прямым углом. Торцы сращиваемых досок должны плотно прилегать друг к другу по всей поверхности, это нужно для увеличения прочности сращенной стропилины

Дело в том, что даже при ослаблении соединения шпилек торцы во время изгиба будут упираться друг в друга по всей длине среза и держать нагрузку. Шпильки и накладные доски будут удерживать конструкцию лишь от расползания по длине.

Шаг 2. Установите рядом две подготовленные доски для стропилины. Заготовьте доску для накладки. Мы уже упоминали, что ее длина должна быть примерно в четыре раза больше ширины доски. Если скаты крыши имеют небольшой уклон, расстояние между стропилами большое, а крыша будет утепляться минеральной ватой, то нагрузки на изгиб значительно возрастают. Соответственно, длину доски для сращивания надо увеличивать.

Две доски устанавливаются рядом

Шаг 3. Положите накладку на две рядом лежащие доски для сращивания. Довольно часто толщина и ширина досок даже из одной партии отличаются на несколько миллиметров. Если у вас такой случай, то ровняйте доски с той стороны, к которой будет прибиваться обрешетка.

Обрезка доски для сращивания

Накладка уложена на доски

Шаг 4. В шахматном порядке и на нормируемых расстояниях просверлите отверстия под шпильки. Для того чтобы во время высверливания отверстий отдельные элементы не смещались, нужно их временно между собой закрепить. Используйте в этих целях длинные и тонкие саморезы, сколачивать гвоздями не рекомендуется. Они разрезают или разрывают волокна древесины, прочность доски немного уменьшается. Саморезы не режут волокна, а раздвигают их в стороны, после выкручивания доски почти полностью восстанавливают свои первоначальные характеристики прочности.

Доски стягиваются саморезами

Шаг 5. Высверлите отверстия, не располагайте их на одной линии, а то доски могут треснуть во время эксплуатации.

Сверление отверстий

Отверстия готовы

Можно встретить рекомендации после высверливания отверстий разъединять доски и укладывать между ними джут для исключения появления мостиков холода. Это не только напрасный труд, но и вредный. Почему? Во-первых, никакие мостики холода в местах сращивания не возникают, наоборот, они имеют самую большую толщину и, соответственно, самую низкую теплопроводность. Но даже если они появятся, то никаких негативных последствий не будет, это стропильная система крыши, а не комнатное окно или дверь. Во-вторых, джут уменьшает усилие трения между элементами сращивания, а это очень негативно сказывается на их прочности. В-третьих, если на материал попадает конденсат, что весьма вероятно, то удаляться из него влага будет очень долго. К каким последствиям приводит длительный контакт деревянных конструкций с влагой рассказывать нет необходимости.

Джут укладывать не стоит

Шаг 6. Вставьте в подготовленные отверстия шпильки, оденьте с двух сторон шайбы и прочно стяните гайками. Рекомендуется стягивать до тех пор, пока шайбы не вдавятся в дерево. Лишнюю длину шпилек можно отрезать круглошлифовальной машинкой с диском по металлу.

Забиваются шпильки

Закручиваются гайки

Лишняя длина шпилек отрезается

Аналогичным образом сращиваются все остальные стропилины.

Практические советы

Уже упоминалось, что прочность стропилины на изгиб в месте сращивания всегда меньше, чем у целого элемента. По возможности старайтесь располагать этот узел как можно ближе к коньку, мауэрлату или различным распоркам

Такие предосторожности минимизируют риски механического разрушения стропильной ноги. Если такая возможность по тем или иным причинам отсутствует, то не рекомендуется размещать место упора под сращиванием на расстоянии больше 15% длины ноги от любого конца

Узел располагается на мауэрлате

Никогда не используйте для соединения черные саморезы. Этот металл имеет два существенных недостатка. Первый – он быстро окисляется и теряет первоначальную прочность. Второй – технология изготовления таких саморезов предполагает закаливание. Каленые саморезы при превышении допустимой нагрузки не вытягиваются, а лопаются. Во время эксплуатации кровли относительная влажность деревянных конструкций меняется, соответственно, колеблется и толщина досок. А это может существенно увеличивать усилие растягивания самореза, он не выдержит и треснет.

Черные саморезы использовать не стоит

Не переусердствуйте с количеством метизов. Если их слишком много, то отверстия значительно уменьшат прочность соединяемых деталей, в результате вы получите обратный эффект, наращивание не усилится, а ослабнет.

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

• Упор в балку.
• Зуб с упором.
• Зуб с шипом.

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

• Применение врубки одинарным зубом разрешено в том случае, если скаты имеют уклон больше 35 градусов. В этой ситуации зуб с шипом располагают в пятке стропильной ноги, а в балке выпиливают упор и гнездо для шипа. Главное, чтобы гнездо не углублялось более чем на треть толщины балки. Врубку нужно расположить на расстоянии 0,25-0,35 м от края балки, который располагается за плоскостью стены. Наличие шипа не позволяет стропильной ноге двигаться в боковом направлении.
• Для крыши со скатами небольшого уклона, до 35 градусов, монтаж стропилин предполагает увеличение площади контакта стропильной ноги и балки для увеличения опорной площади конструкции. Для этого делают врубку в два шипа, в замок, с упором и шипом или без шипа.

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

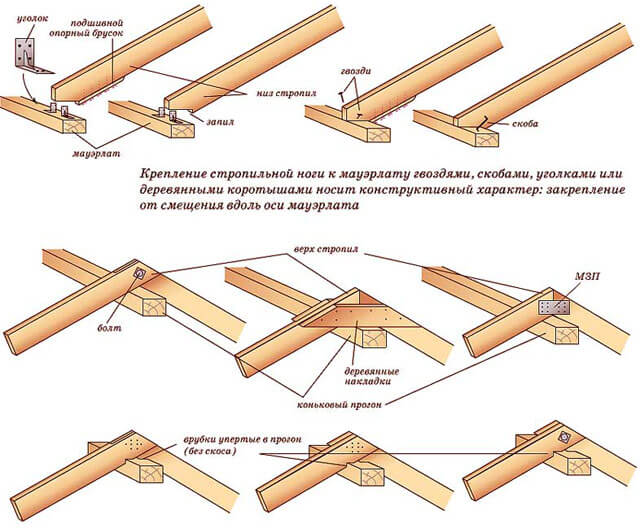

Крепление стропил к мауэрлату

Крепление стропил к стене чаще всего выполняется с использованием мауэрлата – специальной опорной конструкции, позволяющей равномерно распределить нагрузку от крыши на стены и фундамент сооружения. К мауэрлату стропила могут монтироваться двумя способами – при помощи жесткого или скользящего крепления.

При жестком методе крепления полностью исключается возможность каких либо взаимодействий (сдвигов, изгибов, поворотов) между соединенными элементами конструкции. Это достигается, если:

• используются уголки для крепления стропил с подшивным опорным брусом;
• выполняется запил (седло) на стропильной ноге с дальнейшим закреплением соединения скобами, гвоздями и проволокой.

В первом случае опора стропильных ног осуществляется с применением опорного бруса. Стропильная нога жестко упирается по линии давления, а затем фиксируется металлическим крепежом с установкой по бокам металлического уголка, препятствующего поперечному смещению.

Второй вариант крепления применяется чаще. В этом случае узел крепления стропил предусматривает использование гвоздей, которые забиваются с боков под углом по направлению друг к другу (внутри мауэрлата происходит скрещивание), а затем третий гвоздь вбивается в нижнюю часть стропила вертикально.

Скользящее (шарнирное) сопряжение элементов позволяют обеспечить стропилам возможность некоторого перемещения относительно мауэрлата в заданных пределах. Применяется несколько способов крепежа. Это может быть запил стропильной ноги с креплением на скобу, вертикально забитый гвоздь либо на два боковых, вбитых под углом. Также используются специальные скользящие крепления для стропил – «салазки».

Скользящее соединение преимущественно используется при строительстве деревянных домов из бревен или бруса. В этом случае исключается деформация стропильной системы при постепенной усадке дома. Скользящие соединения в узлах крепления стропил к стенам обеспечивают постепенную подстройку конструкции крыши под изменение геометрии сооружения. Остальные элементы кровли монтируются по стандартной технологии.

Крепление к коньку

Крепление стропил к коньку имеет свои особенности. Наиболее распространены три способа монтажа:

• соединение стропильных ног встык;
• крепление на прогон (коньковый брус);
• соединение внахлест.

Соединение верхних частей стропильных ног встык между собой – простой и надежный способ монтажа. Верхний край каждого стропила следует обрезать под углом в соответствии с выбранным углом наклона скатов. Затем противоположные стропила необходимо соединить местами среза и скрепить двумя гвоздями от 150 мм. Гвозди требуется вбивать под углом с таким расчетом, чтобы части, вошедшие в противоположную стропилину, имели достаточную длину для обеспечения плотного крепежа.

Как укрепить стропила, соединенные встык? Для этого рекомендуется использовать металлические или деревянные накладки. Деревянная накладка крепится с обеих сторон стропильной пары в районе соединения при помощи гвоздей, металлическая – болтами.

Соединение стропил на прогоне (коньковый брус) по исполнению схоже с первым способом. Таким же образом обрезаются стропильные ноги в верхней части, но монтируются по одной к горизонтальному брусу.

Соединение стропил внахлест подразумевает соединение стропильных ног не срезанными торцами, а боковыми плоскостями внахлест. Соединение выполняется с применением шпилек с шайбами или болтов. Соединение внахлест – наиболее простой способ монтажа стропильных ног.

Установка обрешетки

Надежность кровли в значительной степени зависит от правильно выполненной обрешетки. Она может быть сплошной или разреженной. Выбор типа и шага обрешетки зависит от используемого кровельного материала.

Обрешетка монтируется из бруска или доски, обычно необрезной. Брусок обычно крепится к стропильным планкам (контробрешетке) на один гвоздь в каждой точке крепления. Если обрешетка выполняется из доски, то к каждому стропилу доска крепится на два гвоздя, вбитых по краям.

Длина материала для обрешетки обычно меньше длины ската кровли. Правильное крепление обрешетки к стропилам подразумевает надежное сращивание досок или бруса по длине. Стык должен приходиться на стропилину, при этом гвоздями крепятся оба конца сращиваемых элементов.

Прежде чем приступать к монтажу стропильной системы рекомендуется выбрать оптимальный вариант, как закрепить стропила.

Как сделать двухскатную крышу: пошаговая инструкция с фото

Работа включает несколько этапов:

• подготовку;
• установку стропильной системы;
• укладку гидро-, тепло- и пароизоляции;
• монтаж кровельного материала.

Пиломатериалы должны быть хорошо высушенными. Их хранят в штабелях под навесом или накрывают в непогоду пленкой, брезентом.

Подготовка

Если стены сложены из штучных материалов — блоков, кирпича, — рекомендуется устроить армированный пояс по периметру здания из железобетона. Это позволит собрать конструкцию воедино и выровнять поверхность под укладку мауэрлата.

На этом же этапе в свежий раствор замуровывают шпильки сечением 10 мм из оцинкованной стали. Начинать нужно от углов, шаг закладки — 60 см. Впоследствии на них будет насаживаться мауэрлат и закрепляться гайками.

Для исключения контакта древесины с бетоном устраивается гидроизоляция — поверхность армопояса промазывается горячим битумом и накрывается 2 слоями рубероида.

Укладка мауэрлата

В брусе просверливаются отверстия в тех местах, где из стен выступают шпильки. Мауэрлат укладывается на поверхность стены ближе к ее внутренней стороне, чтобы избежать сноса во время сильного ветра.

Брусья нужно выровнять по горизонтали. Можно вставить прокладки или стесать выступающие части.

Допускается укладывать мауэрлат не целиком на стену, а отдельными сегментами непосредственно под стропила. При кирпичных или бетонных стенах дополнительно используется крепление металлическими накладками, деревянными пробками и скобами, изогнутой арматурой.

По длине брус стыкуется косым или прямым замком. Угловые соединения запиливаются «в лапу» и крепятся к стене анкерами (шпильками).

Установка конькового бруса

В высших точках кровли укладывается прогон, который крепится к стойкам и лежню металлическими уголками и накладками. Шаг стоек 3-5 м.

Можно изменить последовательность и начать с установки стропил по торцам здания, но тогда придется крепить каждую пару балок раскосами или досками. В случае, когда имеется готовый прогон, сборка проходит быстрее и качественнее.

Монтаж конькового бруса

Монтаж стропил

Заготовку стропил лучше проводить по шаблону. В нижней части вырезается паз для опирания на мауэрлат. Глубина запила — не более 1/3 ширины доски.

2 вида крепления стропил к мауэрлату

Если для стропил пиломатериалы придется сращивать, используется соединение внахлест или с накладками. Рекомендуется делать стык на расстоянии не менее 1 м от точек опор, желательно примерно на 1/3 длины стропила. В центре соединять доски нельзя, поскольку в середине действует максимальный изгибающий момент, и балка может прогнуться в самом ослабленном месте.

Сборка стропил начинается от фронтонов. Сначала выставляются первые и последние фрагменты, затем натягивается шнур и производится разметка. Шпильки не должны попадать в места опирания, чтобы не создавать проблем с врубкой. Читайте подробно про крепление стропил к мауэрлату в отдельной статье.

Крепятся стропила с соседними элементами с помощью упоров, подкосов и стяжек

Важно прочно зафиксировать систему в пространстве

Крепление обрешетки

Основа для укладки кровельного покрытия изготавливается из досок, реек, плит ОСП или влагостойкой фанеры. Выбор материала зависит от вида покрытия:

• для металлочерепицы — доска с шагом 35-45 см, равным длине поперечной волны;
• гибкая черепица, ондулин, рулонная кровля — сплошной настил;
• асбестоцементный шифер — обрешетка с шагом 450-750 в зависимости от угла наклона.

Доски или рейки укладываются перпендикулярно стропилам. В каждом месте крепления прикручиваются двумя саморезами. Обрешетка дополнительно придает стропильной системе жесткость и устойчивость.

Проектирование системы

Чтобы правильно создать макет системы, важно учитывать:

• шаг установки стропил;
• нагрузку на строение и конструкцию;
• сечение стропил;
• материал, который будет использоваться для создания кровли;
• тип конструкции;
• углы скатов крыши
• размеры строения в целом;
• климатические условия региона.

Схема расчета стропил

Чем точнее будет произведен расчет и правильнее будет спроектирована система стропил, тем прочнее и надежнее получится вся конструкция. Для удобства можно воспользоваться существующими онлайн-калькуляторами, что актуально для тех, кто не дружит с точными науками, или для начинающих мастеров.

Стропильная система двускатной крыши

Способы крепления к мауэрлату и между собой

Прежде всего, перед тем, как приступать к креплению стропил к коньковому прогону или к мауэрлату, нужно приобрести качественную крепежную фурнитуру, которая предлагается на строительном рынке в огромном ассортименте.

При подборе крепежа необходимо учитывать:

• материал, из которого изготовлены стропила, и их сечение;
• вид нагрузки, оказываемой на каркас.

Применяются следующие способы фиксации стропил:

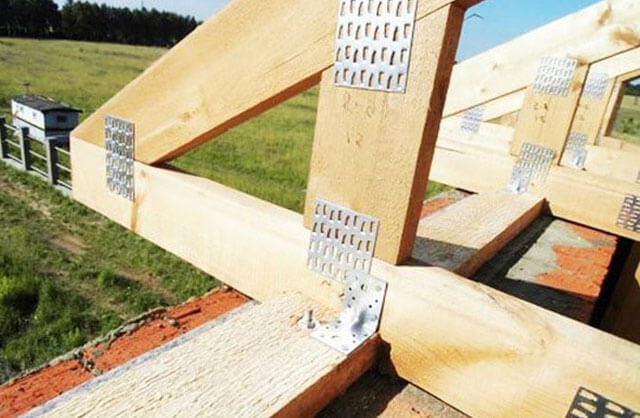

1. При помощи уголков из металла. Наиболее надежным из применяемых способов крепления стропил к мауэрлату считается использование металлических уголков под ершенные гвозди или саморезы. Благодаря этим крепежным изделиям, у каркаса значительно усиливается жесткость и несущая способность.
2. С применением металлических накладок. Чтобы соединить элементы стропильной системы, нередко пользуются перфорированными стальными изделиями. Эти накладки позволяют выполнить фиксацию без выполнения запила на стропилах или мауэрлате.
3. С использованием «чурок». Такое название получили небольшие брусочки, имеющие квадратное сечение. Их для увеличения жесткости конструкции размещают между стропилами и мауэрлатом или прогоном.
4. С применением скользящих ползунов (салазок). Это еще один вариант, как можно зафиксировать стропила. За счет мобильности этих креплений имеется возможность компенсировать изменение параметров древесины, происходящее при усадке.
