Как выбрать тёплый пол и правильно его смонтировать

Пошаговая инструкция

Укладка труб под стяжку – это далеко не весь процесс монтажа. Отдельная задача – это подключение устройства. Котел – ключевой элемент в отопительной системе. Но чтобы котел функционировал, нужно внимательно отнестись к монтажу распределительного узла.

Коллекторный шкаф должен располагаться в специально отведенном месте. Обогреватели должны находиться на равных от него расстояниях. Монтируется шкаф, коробка, к коллектору подводятся трубы подачи (горячая вода из котла) и обратки (остывшая вода, которая грела пол). На них монтируется вентиль с применением фитингов.

Затем нужно подключить коллектор, который состоит из пары гребенок, сливного крана, воздухоотвода, клапана и термодатчиков. Сервоприводы, отвечающие за закрытие и открытие вентилей распределяющего коллектора, присоединяются к термостатическому клапану коллектора или на отдельный клапан.

Распределительный узел нужно собрать самостоятельно и скрыть в нишах. После того как трубы подачи и обратки заведены, их присоединяют к коллекторной составляющей. В этом металлическом элементе выход закрывается заглушкой, а вверху монтируется воздухоотвод. Затем нужно подвести трубы контуров пола и присоединить к коллекторной системе при помощи фитингов.

Расходомер монтируется вертикально, а далее действия производятся в следующем порядке:

• Расходомер следует присоединить к технологическому входу обратной линии коллектора.
• Надо открыть напорный измеритель, вращая колбу влево.
• Нужно устранить заводское кольцо.
• Затем следует повращать кольцо корпуса вправо до необходимого уровня напора. Таким образом, скорость потока энергоносителя балансируется. Шкальный поплавок покажет необходимую величину.
• Кольцо закрывается накладкой. В противном случае повредится аппарат. Особенно это касается тех ситуаций, когда узел водяного пола не укреплен в шкафу или в углублении.
• Далее проводится проверка исправности устройства.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

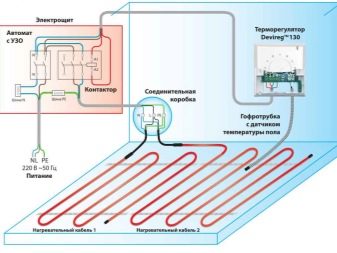

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Подготовка поверхности перекрытия

Для этого в зависимости ряда параметров выбирают теплоизоляционный материал:

• когда теплый пол планируют использовать как дополнение к главной отопительной системе, будет достаточно в качестве подложки вспененного полиэтилена, имеющего отражающее фольгированное покрытие;
• при установке теплого пола в квартире с отапливаемыми, расположенными ниже ее помещениями, используют, например, листы экструдированного пенополистирола толщиной 20-50 миллиметров или иной прочный материал для утепления;
• если квартира находится на первом этаже в доме с холодными подвалами, потребуется насыпь из керамзита и листов пенополистирола минимум 50-миллиметровой толщины.

стяжки для теплого водяного полаТеплоизоляция для трубопроводов отопления

Как правильно пользоваться?

Электрический теплый пол

Каждый вид пола по-разному устроен. Нелишним будет узнать о некоторых тонкостях его эксплуатации.

У электрического пола есть несколько видов регуляторов, благодаря которым можно контролировать расход тепла:

• Электронно-механический регулятор – им управлять легче всего: у него небогатый набор функций (контролирование нагрева и отключение пола), управляется при использовании колесика на регуляторе, цена небольшая, данное устройство ломается нечасто и легко чинится.
• Цифровая панель управления – похожа на предыдущий образец, только управляется кнопками или сенсором. Аппарат оснащен электрическими датчиками, отмечающими температуру воздуха и пола в квартире.
• Программируемый терморегулятор – оснащен несколькими датчиками для измерения температуры; информацию они передают на контроллер, который поддерживает температуру в отдельных помещениях. Некоторые регуляторы контролируются даже через интернет.

Одно дело – настроить, а другое – установить регулятор. Потребуется повредить стену, чтобы вмонтировать в нее контроллер. В качестве альтернативы можно установить короб с терморегулятором. Главное, запомнить: не устанавливать регулятор во влажных комнатах. Чаще всего в быту применяют блоки управления с маленьким функционалом. Но можно приобрести программер, с помощью которого можно контролировать пол на расстоянии.

Иногда блок управления может неисправно работать и приходится применять тестер. Необходимо подать ток на принимающую клемму и отметить его на второй клемме, которая делится энергией с нагревательным элементом. В тех случаях, когда ток отсутствует, устройство требуется отдать на ремонт специалисту.

Иногда неправильно функционирует датчик температуры. Он проверяется с помощью мультиметра, измеряющего сопротивление датчика.

Водяной теплый пол

Обратите внимание на некоторые нюансы, связанные с эксплуатацией водяного пола:

• Конструкцию стоит активировать в первые холодные дни. Нагревание комнат может длиться с большой продолжительностью, поскольку сначала теплеет пол, за ним стены, потом воздух. И только тогда стабилизируется температура с определенными показателями.
• Температура циркулирующей жидкости должна повышаться медленно, если напольное покрытие – ламинат или дерево. Благодаря этому пол сохранит долговечность.
• В случае необходимости водяной пол может греть целый год. В жаркие дни имеет смысл использовать отопительные ветки под плитой из керамики, сохраняющей холод в любое время года.

Если не уделить должного внимания обустройству теплого пола, будут допущены ошибки, которые проявятся в будущем:

• Поверхность пола не будет равномерно распространять тепло.
• Затраты на материалы окажутся напрасными, поскольку какая-то часть из них окажется ненужной, а какой-то даже будет не хватать.
• Мебель, стены и подполье будут прогреваться, хотя этого не должно быть.
• Избыток воды и цемента приводят к появлению трещин на полу. В некоторых ситуациях трещины можно устранить, прогрунтовав поверхность несколько раз. Но лучше всего обратиться к специалисту.

Отдельный совет для тех, кто хочет установить теплый пол с таким покрытием, как ковролин: если покупатель живет на даче – ему пригодятся нагревающие маты, для жителей частного дома – водяные полы, для обителей квартир – инфракрасные образцы.

Более подробную инструкцию с особенностямм монтажа теплого пола смотрите в следующем видео

Подготовка грунта для пирога

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

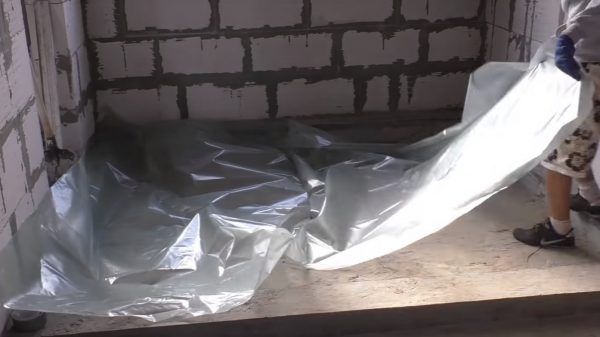

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

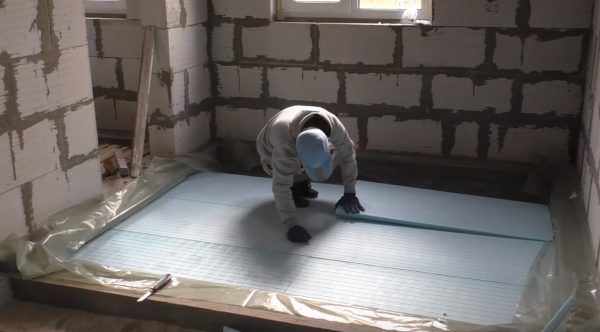

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

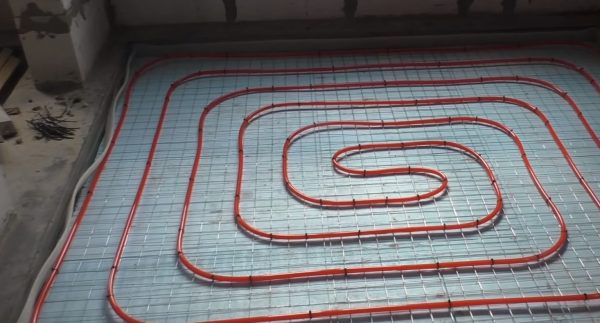

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Подготовка основания для всех видов и вариантов теплых полов

Одним из важнейших элементов является основа для теплого пола в частном доме, которую нужно подготовить еще до обустройства самой системы отопления. К основанию предъявляется ряд требований – оно должно быть достаточно прочным, ровным и не пропускающим тепло. Каждое требование является важным, но особого внимания требует именно теплоизоляция – без нее выработанное тепло просто уйдет под пол. Используется различная изоляция для труб, выбирать которую необходимо под конкретные условия.

Технология подготовки основания с керамзитовым утеплением включает в себя следующие этапы:

1. Демонтаж. Первым делом нужно убрать старое покрытие, под которым может быть бетон, грунт или деревянные опоры. Все загрязнения и ненужные элементы необходимо убрать.
2. Разметка. При помощи строительного уровня по всему периметру стен необходимо отметить линию, по которой и будет выравниваться основание. В случае с керамзитом нужно оставлять больше свободного места, чтобы толщина теплоизоляционного слоя была достаточной для эффективного сохранения тепла.
3. Подсыпка. Основание засыпается слоем песка, толщина которого должна составлять около 10 см. Песчаную подушку после засыпки нужно уплотнить.
4. Гидроизоляция. На утрамбованный песчаный слой укладывается гидроизоляционный материал (дешевле всего обходится полиэтилен, но более надежным вариантом является гидроизоляционная мембрана).
5. Расстановка маячков. Теперь нужно установить опоры, по которым будут располагаться маяковые профили. Маячки нужно очень точно выровнять по уровню.
6. Укладка теплоизоляции. Все свободное пространство между маячками засыпается керамзитом. Для большей надежности и эффективности стоит смешать керамзит с жидким цементным раствором.
7. Заливка стяжки. Собственно, после укладки теплоизоляционного слоя можно приступать к заливке стяжки, которая должна доходить до отмеренного ранее уровня. Стяжка разравнивается вдоль профилей.
8. Выравнивание. Когда стяжка немного схватится, маяки нужно извлечь и заделать полученные отверстия. Швы затираются, после чего пол нужно оставить до полного застывания раствора.

В качестве теплоизоляции, кроме керамзита, можно использовать и ряд других материалов:

• Полистирольные плиты, которые для повышения прочности обычно укрепляются арматурной сеткой и крепятся к основанию анкерами;
• Рулонные фольгированные материалы, отлично подходящие для использования в сочетании с электрическими нагревательными элементами;
• Полимерные маты, предназначенные специально для укладки водяного теплого пола, для чего в материале имеются специальные выступы, между которыми прокладываются трубы.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Watch this video on YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

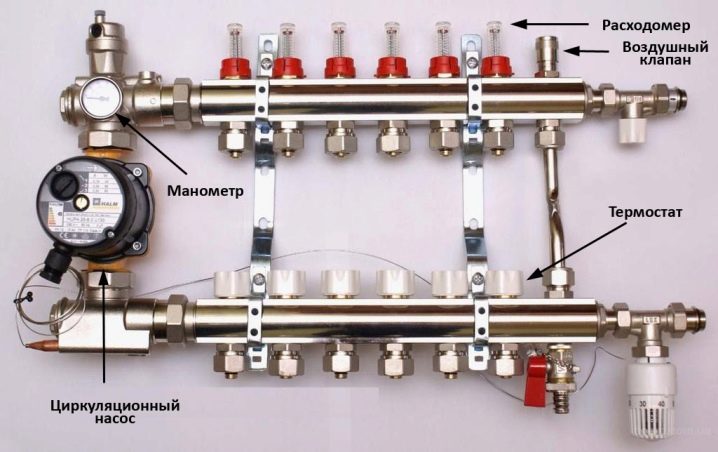

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Температурное выравнивание водяного теплого пола

С помощью водяного теплого пола можно регулировать температуру поверхности пола и температуру воздуха в помещении. В тех комнатах, в которых помимо теплого пола есть еще и радиаторы, лучше предоставить радиаторам возможность поддерживать температуру воздуха, а теплый пол будет обеспечивать комфортную температуру поверхности.

Необходимо помнить, что нормами ограничена температура поверхности греющих конструкций, в т.ч. для теплого пола в помещениях с постоянным пребыванием людей (спальня, гостинная и т.п.) температура поверхности не должна превышать 26-29oC. В помещениях с временным пребыванием людей (ванная, коридор) — не более 35oC. Фактически часто жители домов нарушают эти нормы по причине их не знания или неумения пользоваться системой. Кроме того, ограничение по температуре есть и у производителей напольный покрытий. Итак, если у вас не плитка, то стоит поднять этот вопрос и посмотреть в техническую документацию по напольному покрытию.

Температура поверхности теплого пола находится в сложной зависимости от температуры теплоносителя в подающем и обратном коллекторах, а также от расхода и удельной тепловой мощности, и, в особенности от конструкции пола и напольного покрытия. Выделим главное: при следующих расчетных или фактических показателях нужно опасаться повышения температуры поверхности пола выше нормы:

• температура воды в подающем коллекторе выше 45oC;
• расчетная удельная тепловая мощность теплого пола больше 120 Вт/м2

Свои индивидуальные параметры внутрипольного отопления вы сможете подобрать в онлайн-программе расчета теплого пола. Занесите свои исходные данные и попробуйте поэкспериментировать с показателями.

Итак, температурное регулирование водяного теплого пола возможно выполнять в ручном режиме с помощью термоголовки или поворотной ручки на смесительном клапане. При этом помним об ограничении температуры поверхности

Необходимо обратить внимание на то, что регулирование температуры теплоносителя в системе отопления в целом с помощью котла практически не влияет на контур теплого пола. Также возможно автоматическое регулирование как поверхности пола, так и температуры воздуха в помещении

Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах.

Обсудить эту статью, оставить отзыв в | |

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
