Как выбрать и сделать монтаж подходящих теплых электрических полов под плитку

Установка

Монтаж электрического теплого пола для последующей укладки на греющие кабели кафельной или кермогранитной плитки посредством плиточного клея осуществляется по технологии, согласно которой комплектуется кабельная система подогрева, состоящая из кабеля и фиксирующих траков или готовых матов, терморегулятора, термодатчика и соединительных проводов.

В зависимости от того, комплект какого производителя применяется, его содержание может варьироваться. Если набор включает в себя гофрированные трубы, количество которых на 1 м2 зависит от придания полу желаемого показателя мощности, то кроме этого, потребуется еще двусторонний скотч и теплоизолятор, в качестве которого инструкция по монтажу таких систем рекомендует применение фольгированного пенофола.

Процесс подготовки заключается в обустройстве ровной поверхности для укладки нагревательного контура, в основном, посредством стяжки с целью экономного расхода клея.

По окончании подготовки горизонтальной поверхности с соблюдением всех требований, очистки пола от грязи и мусора и грунтования его поверхности, приступают к монтажу.

Следует учитывать, что площадь, на которую укладываются нагревательные элементы, может не соответствовать общей площади помещения, так как во избежание статичных нагрузок от предметов мебели, музыкальных инструментов или бытовой техники теплый пол под ними не монтируется. Поэтому работа должна начинаться с предварительной разметки напольного полотна.

Его использование препятствует рассеиванию тепла и исключает ненужный прогрев основания. Поставляются такие теплоизоляторы в виде рулонов, а стыки между соседними участками теплоизоляционного материала проклеиваются скотчем с целью придания монолитности конструкции при соблюдении отступа от стен в один сантиметр. Если наблюдаются минимальные потери тепла, то выбирается изолятор, имеющий небольшую толщину, и им покрывается только площадь, занятая кабелем. В иной ситуации применяется более плотный материал, который размещается по всей площади пола.

Если в качестве нагревательного элемента выбраны кабельные маты, то достаточно разложить их в соответствии с разметкой. Для придания соответствия требуемой геометрии монтажная сетка с наклеенным на нее кабелем разрезается в нужных местах. При этом необходимо соблюдать отступы порядка 5 см от стен и не менее 10 см от других нагревательных бытовых электроприборов.

Если речь идет об отдельном кабеле, то его следует распределить, зафиксировать на основании и подвести его конец к термостату. Процесс установки следует начинать с подведения монтажной части нагревательной секции к месту, где расположен терморегулятор. Соединительная муфта вместе с начальным участком секции закрепляется на полу и от этого места выполняется раскладка с соблюдением равномерной, без пересечений укладки кабеля и сохранением постоянного шага такой укладки по всей площади обогрева.

Концы петель нагревательного кабеля фиксируются посредством монтажной ленты для придания целостности конструкции, после чего производится вывод на терморегулятор монтажных концов.

Последний подключается к электрической сети согласно прилагаемой инструкции. Существует возможность подключения термодатчика к терморегулятору, который устанавливается в заглушенной на конце гофре посредине двух кабелей для облегчения его замены в случае поломки. Для такой заглушки делается дополнительная штроба с соблюдением угла изгиба между полом и стеной радиусом не менее 5 см.

Электропитание к такой системе, согласно техническим нормам, должно подаваться от обособленного входа, хотя это и не всегда соблюдается. Следует также принимать в расчет показатель рабочего сечения кабеля из расчета 150 Вт мощности для квадратного метра пола. При сечении кабеля 1,5 мм его применяют на 20 кв. м отапливаемой площади.

Тёплые электрические полы под плитку

Тёплый электрический пол используют в большинстве случаев в качестве дополнительного источника тепла к основной отопительной системе. При этом конструкция тёплого пола работающего от электричества состоит из следующих частей:

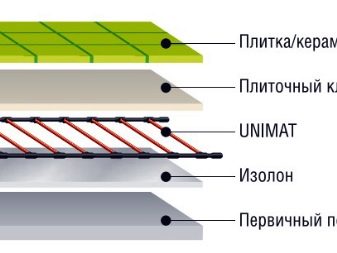

• экранирующая подложка непроводящая электричество, которая помимо защиты пола или межэтажного перекрытия от возможного пробоя тока не пропускает через себя тепло, сохраняя его в помещении;
• рабочий контур, состоящий из электрического кабеля, вмурованного, внутрь напольной поверхности;
• финишное покрытие – кафельная плитка или другой отделочный материал.

При этом именно благодаря использованию кафельной плитки такая конструкция подогрева полов приобретает определённые положительные характеристики.

1. Относительно небольшая толщина готовой конструкции. При этом в отличие от водяного аналога, электрическая система тёплых полов с применением кабелей становится в 2 раза тоньше, а при использовании нагревательных матов ещё больше экономит пространство обогреваемого помещения.
2. Высокая прочность, которая достигается благодаря использованию в качестве центрального контура рулонов или матов собранных из кабелей, наклеенных на армирующей сетке. Проще говоря, панели тёплых электрических полов усиливают прочность верхнего слоя напольной поверхности благодаря дополнительному армированию.
3. Простота и доступность монтажа – такие полы можно собирать в любом помещении, без каких-либо дополнительных разрешений от сотрудников коммунальной сферы или энергонадзора. Поэтому монтаж электрической системы подогрева полов обходится значительно дешевле по сравнению с водяными аналогами благодаря исключению согласования разрешительной документации.

К отрицательным качествам тёплых полов работающих на электричестве можно зачислить вероятность возникновения короткого замыкания, которую нельзя исключать даже в системах высокого качества. Также недостатком тёплых бюджетных кабельных электрических систем считается их толщина, которая варьируется от 50 до 70 мм.

Как положить керамическую плитку на теплый пол

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

1. проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

Заливка стяжки на тёплое основание

залить стяжку смесью песок-цемент или использовать клей для плитки на теплый пол — решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол

Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки

В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

Затирка половой плитки

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Виды

Водяной

Как уже говорилось, существует 2 основных вида теплого пола – водяной и электрический.

Теплоносителем в первом варианте является вода, циркулирующая по трубам. Подводиться она может от централизованной системы или отдельного стояка. В подобных схемах обязательно присутствуют насосы, которые и обеспечивают движение жидкости. В помещениях небольшой площади можно обойтись и без установки насоса, а циркуляция жидкости достигается под воздействием законов гравитации.

Как уже говорилась, эта система не подходит для использования в домах с централизованным отоплением, поскольку в расположенных выше по стояку квартирах будет холодно. Кроме того, существует риск разрыва труб и затопления помещений снизу.

Кроме того, толщина пола значительно увеличивается, ведь к ней прибавляется диаметр труб, толщина стяжки.

Кабельный

Основа такого пола – электропровода из специальных сплавов, которые преобразуют электрическую энергию в тепловую. Это становится возможным благодаря большому сопротивлению токопроводящей жилы, в результате чего и происходит нагрев.

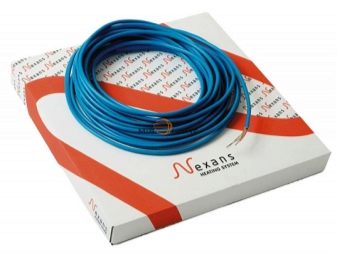

Греющий кабель укладывается на пол, шаг при этом рассчитывается для каждого конкретного помещения и подключается к электросети. При выборе модели стоит отказаться от покупки самых дешевых систем, поскольку у них выработка электромагнитного излучения превышает норму.

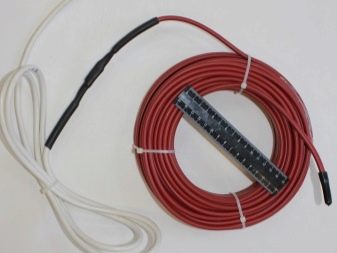

Одножильные подходят для укладки под плитку, при этом монтаже оба конца провода подводятся к одной точке, после чего подключаются к электросети. Максимальная мощность на погонный метр – до 20 Вт.

Отличительной чертой двужильного кабеля является наличие в нем 2 токопроводящих жил, которые соединены на одном из концов. Благодаря этому при монтаже не нужно сводить кабель в одной точке, что существенно упрощает укладку.

Сегодня в продаже можно найти усовершенствованную модель кабельного пола на основе саморегулирующегося кабеля. Главное техническое его отличие от одно- и двужильных аналогов – отсутствие металлических токопроводящих жил. Их функцию выполняет полупроводник. Уровень нагрева и мощность кабеля автоматически регулируются в зависимости от температуры в помещении. Иначе говоря, кабель начнет нагреваться меньше, если в помещении достаточно тепло.

Кабельные полы отличаются преимуществом, которое не имеют прочие системы – возможность укладки материала с нужным шагом. Например, в местах повышенного холода, как правило, у внешних стен, витки кабеля можно сделать плотнее, в то время как на полу под мебелью или возле отопительных приборов – реже.

Греющие маты

Греющие маты представляют собой разновидность кабельного теплого пола, поскольку в их основе – одножильный или двужильный провода. Однако если кабельный теплый пол – это нагревательный мат, который укладывается в произвольном (а точнее, нужном владельцу) порядке, то греющие маты – этот тот же провод, но закрепленный с заданным шагом на сетку из пластика.

Стандартный мат имеет ширину 50 см, ширину шага кабеля – 9 см, длина может варьироваться.

Для обустройства пола под плитку, лучше, конечно, выбрать греющий кабель. Используемые здесь провода имеют малый диаметр, поэтому устройство стяжки пола не обязательно. Мат можно разместить сразу под плиточный клей, толщина которого достигает 8-10 мм.

Инфракрасный пленочный

Материал представляет собой тонкую, около 4-5 мм толщиной, пленку, оснащенную углеродными полосами. Они-то и выступают нагревательным элементом. Несмотря на свою небольшую толщину, инфракрасная пленка – это настоящий многослойный «пирог», состоящий из следующих частей:

1. подложка, выполненная из материалов, не пропускающих ток;
2. нагревательный слой, представленный углеродными полосами;
3. токопроводящие жилы на основе меди или серебра, по которым осуществляется подведение тока к углеродным элементам;
4. защитный слой.

Максимальная температура нагрева составляет 50С. Особенностью инфракрасной системы является то, что она нагревает не воздух, а отдает тепло предметам и людям в помещении. Благодаря этому нагрев получается равномерным, а воздух не пересушивается.

Помимо пленки с нагревательным элементом, существует также версия со сплошным нагревательным слоем.

Укладка материала может вестись как в стяжку (подходит не для всех типов инфракрасной пленки), так и непосредственно на пол, под плиточный клей.

Стержневой

Данная модель объединяет в себе особенности кабельного и пленочного пола. Нагревающим элементом является углеродный стержень, а выделяемая энергия – не что иное, как инфракрасное излучение. Стержни вмонтированы в полимерную пленку.

Рабочая температура системы в среднем колеблется в пределах 50-60С.

Подготовительные работы, укладка и подключение

Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.

Монтаж теплого пола Теплолюкс нагревательных матов

Watch this video on YouTube

Подготовка основания

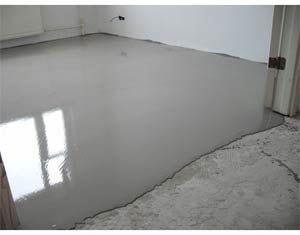

Чтобы подготовить поверхность для теплого пола под плитку, нужно снять старое покрытие и залить пол стяжкой из бетона. Если же, под старым напольным покрытием гладкая поверхность, то можно просто зашпаклевать трещины.

После того, как основание подсохнет, укладывается теплоизоляционный слой. Для этого подойдут плиты ППУ и пенополистирол, так как они достаточно жёсткие и хорошо сопротивляются деформации. Но толщина их должна быть не менее 10 мм.

Монтаж термомата

Первым делом нужно сделать разметки с учётом следующих требований:

• отступ от стен не менее 10 см;
• от радиаторов отопления — не меньше 15 см.

Кроме того, нужно спланировать расстановку мебели, так как маты стелются под мебель с ножками не менее 10 см. Если предметы без ножек, или высота ножек меньше указанной, то под них запрещено монтировать систему.

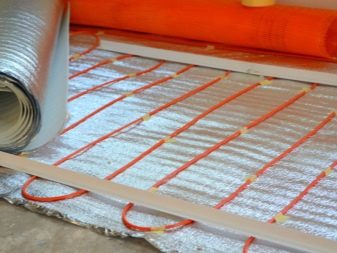

Монтаж тёплого пола под керамогранит начинается от места, где установлен терморегулятор, до противоположного препятствия (стены или предмета), под которым не будет устанавливаться система. Дойдя до стены, сетка отрезается, мат поворачивается на 90 градусов и расстилается в обратном направлении. Количество таких поворотов не ограничено, и определяется площадью помещения.

Застелив матами рабочую площадь, их необходимо закрепить с помощью цемент-песчаного раствора или термостойкого клеевого состава. Для этого, каждый нагревательный мат поднимается, и на расстеленный, на полу утеплитель наносится стяжка. После чего, мат кладётся обратно и придавливается брусом. Выступившие излишки цементной смеси нужно убрать по высоте кабеля. Затем, можно сразу начинать укладывать плитку.

Подключение

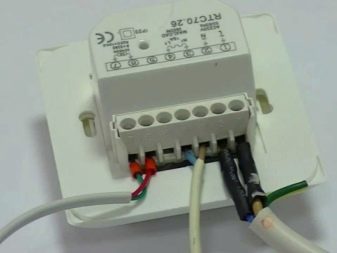

Включается и выключается нагрев тёплого пола при помощи терморегулятора, к которому его нужно подключить. Кроме того, он защищает кабель от перегрева и способствует поддержанию комфортного температурного уровня в помещении. Данное устройство работает автоматически, и при нагреве пола до установленного уровня происходит отключение подачи электропитания.

Подключать терморегулятор следует согласно подробной схеме, имеющейся на корпусе устройства. Монтируется он к стене, на высоте от пола 30 — 120 см. К терморегулятору протягивается кабель, через который будет происходить подача энергии.

Нагревательные элементы с ним соединяются муфтой. При не значительной площади мата, он подключается к обычной розетке. Если же его длина больше 10 м2, то следует подпитывающий кабель вывести на отдельный автомат.

Кроме того, к терморегулятору следует присоединить датчик, он нужен для подсчёта температурного уровня. Для монтажа сигнального кабеля датчика, нужно в полу сделать канал, который следует расположить между петлями греющего кабеля. Термодатчик вмести с проводом, помещается в гофрированную трубу, а свободный конец хорошо изолируется, чтобы не попала влага.

После подключения устройства и просыхания клеящего состава, системе нужно дать поработать 10 — 15 минут. Если пол становится в меру горячим, прогревается до 60 градусов, то он пригоден для эксплуатации.

Паркетная и инженерная доска

Современную инженерную доску для системы теплого пола использовать можно, но только сам пол сильно греть не сможет. Но и такая практика в строительстве существует. Берите ту, что не толще 16 мм, и шириной не более 150 мм. Так она прогреется гораздо лучше. Также можно использовать инженерный паркет. Цена – в пределах 2500-3000 р.

Паркетная доска тоже подходящий вариант, только укладывать его нужно исключительно плавающим способом:

В выборе паркетной доски для этих целей отдайте предпочтение той, что покрыта маслом, а не лаком. Подходит для теплого пола и клеевая пробка, толщиной 4 мм.

Преимущества и недостатки

Любая система обогрева имеет свои плюсы и минусы. Если сравнивать электрический вариант подогрева полов с водяным, то первый обладает явными преимуществами:

• электрический подогрев безопаснее в смысле возможного залива соседей;
• отсутствует необходимость согласования его установки с поставщиком тепловой энергии;
• установка водяных устройств требует наличия внушительного слоя стяжки, которая, являясь добавочной нагрузкой на перекрытия, к тому же уменьшает и высоту потолка. При электрическом обогреве необходимый слой заливки существенно меньше;

• в этом варианте проще и точнее устанавливать оптимальные температурные режимы работы (практически до одного градуса). В этом случает изделие меньше потребляет электричество;
• правильно рассчитанная и установленная система может прослужить десятки лет без ремонта и не требует ежегодного обслуживания;
• возможность установки в многоэтажных домах;
• электрическая система полностью скрыта от глаз, а потому отсутствует возможность получения ожогов или травм. Кроме того, она более эстетична и в большей степени экономит пространство помещения;

• обогрев с помощью теплого пола не пересушивает воздух;
• отсутствуют утечки тепла, а значит – выше коэффициент полезного действия;
• плиточное покрытие само по себе аккумулирует тепло, что дает хороший эффект с точки зрения финансовых платежей;
• многообразие существующих видов теплого пола обеспечивает оптимальный выбор системы для конкретного вида помещения.

Электрические полы применяют и как базовую систему отопления, и как дополнительную.

Недостатки:

Высокая стоимость при установке.

Какой лучше?

Рынок предлагает огромное количество нагревательных систем, а потому покупателю непросто сделать выбор. Облегчить этот процесс поможет рейтинг электросистем, основанный на отзывах покупателей и мнении экспертов.

Итак, если говорить о кабельных полах, то хорошие отзывы имеет британский бренд Energy. Система имеет приятное соотношение цены и качества. При ценовой доступности материал имеет неплохой функционал, характеризуется простотой монтажа.

Отечественный аналог – «Теплолюкс». В основе системы – двужильный кабель длиной 28 м (достаточно для обогрева площади 2,8 кв м). Достоинством является высокая мощность пола, что оборачивается, в свою очередь, повышением энергозатрат. Неплохой вариант, если нет возможности приобрести более дорогой бренд.

Лидером среди кабельных систем средней ценовой категории является польский производитель Devi. Продукция бренда имеет в основе самонагревающийся двужильный кабель. Система подходит для монтажа как в помещении, так и на улице.

Если говорить о более эффективных инфракрасных системах, то внимания заслуживают полы от корейского производителя Caleo. Система характеризуется абсолютной саморегуляцией, что позволяет снижать энергопотребление в 5-6 раз после того, как достигается нужный температурный режим. Среди преимуществ – простота монтажа, во многом благодаря подробной инструкции и наличию в комплектах диска с детальным описанием процесса.

Отечественный производитель «Теплолюкс» также выпускает инфракрасный пол в линейке «Национальный комфорт». Это бюджетная модель с длительным сроком эксплуатации. При напряжении 220 Вт мощность модели составляет 150 Вт.

Лидером среди стержневых полов является продукция израильского бренда Electrolux. Это идеальный вариант под кафель – на площадь в 4 кв. м мощность двужильного кабеля составит до 600 Вт/кв м. Стоимость в среднем (на указанную площадь) – в пределах 8 000 рублей. Благодаря использованию в системе кабелей на основе арамидной нити достигается высокая механическая и термическая прочность пола.

При выборе теплого пола следует учитывать еще 2 фактора:

• Расход электроэнергии;
• Время нагрева.

Контроль и управление теплым полом

Простые модели теплого пола регулируются обычным термостатом. При достижении заданной температуры он отключает систему. Когда датчик достигнет критической температуры нижнего диапазона, терморегулятор замыкает цепь.

Современный подход в обустройстве жилья стремиться к воплощению идеи «умного дома». Приборам, бытовой технике придаются новые функции, повышающие комфорт, удобство пользования, управляющие опции, экономящие средства хозяев. Не исключение новое поколение теплых полов.

Дисплей дистанционного управления отоплением

Принципиальная схема расположения нагревательных элементов не меняется, но электроные устройства расширяют функциональные возможности системы. Производители предлагают подключать инновационные блоки управления. Не так давно покупателю начали предлагать продукцию с таймерами, отдельной регулировкой зон обогрева.

Сегодня компании, имеющие богатый опыт энергосберегающих технологий, внедряют передовые разработки в свои изделия. Потребитель может приобрести управляющий блок дистанционного управления. Команды подаются через общую или локальную сеть, посредством WI-FI. С удаленного компьютера, смартфона, планшета можно проверить состояние отопительной системы, включить, выключить ее, запрограммировать алгоритм действий в определенном временно промежутке.

Пусть сегодня это пока не так широко используется, но ведь 20 лет назад и мобильным телефоном владели немногие.
