Направляющая шина для циркулярной пилы

Введение

Станок состоит из трех основных конструктивных элементов:

• основание;
• распиловочный стол;
• параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

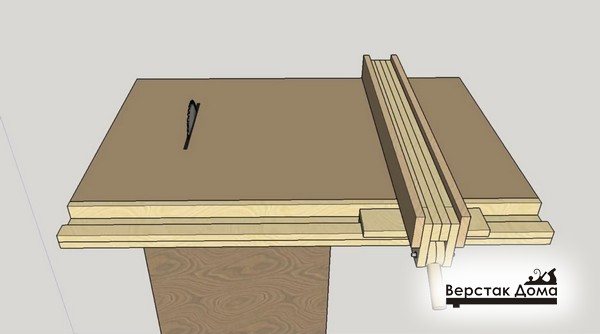

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упора	Достоинства и недостатки
Крепление в двух точках (спереди и сзади)	Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)	Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного стола	Достоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Точность монтажной поверхности

Профильные рельсовые направляющие устанавливаются при помощи крепления на обработанную базовую поверхность. Метод крепления заключается в создании буртика на посадочной поверхности у становления по нему базовой поверхности или каретки. Исключение перекосов возможно при наличии канавки в углу самого буртика.

Существует прямая взаимосвязь между точностью поверхности рельса и точностью перемещения. От этого будет зависеть и точность всего оборудования. При этом точность обработанной монтажной поверхности обязательно соответствует заданной точности перемещения

Важно помнить, что нужно обязательно учитывать плоскостность блока, исключая при этом деформацию каретки

Необходимые материалы и инструменты

Для начала нужно определиться с проектом

Выше уделялось внимание тому, из чего может быть сконструирован торцовочный станок:

1. самым технологичным и доступным материалом является листовые деревосодержащие материалы. Их легко вырезать под требуемые размеры с помощью той же имеющейся паркетки (составной части будущего станка);
2. каркасная конструкция станины с элементами ДСП или фанеры в реализации сложнее и дороже, а потому не всегда оправдана;
3. потребуются саморезы.

Кроме конструкционных материалов для конструирования торцовочного приспособления понадобятся следующие элементы:

• струбцины (2 шт.);
• дисковая пила («паркетка»).

Если выбирается технология производства станины, не содержащей стальных деталей и элементов, то в этом случае из инструментов потребуются:

• набор отверток;
• ножовка (для вспомогательных целей, когда пользоваться имеющейся «паркеткой» будет неудобно).

Удивительно, как мало надо для того, чтобы соорудить торцовочный станок своими руками.

Направляющая шина для дисковой пилы – металлический рельс

Также важно, чтобы край подошвы пилы был параллельным диску, что далеко не всегда бывает именно так, особенно если это простой, недорогой инструмент. В этом случае предлагается другой вариант направляющей шины

Движение пилы будет происходить по металлическому рельсу, а не упираться в линейку. Так вы сможете прикладывать небольшие усилия только для того, чтобы двигать инструмент вперед для распила. Металлический шаблон, в отличие от деревянного, позволяет произвести более точный распил и прослужит дольше

В этом случае предлагается другой вариант направляющей шины. Движение пилы будет происходить по металлическому рельсу, а не упираться в линейку. Так вы сможете прикладывать небольшие усилия только для того, чтобы двигать инструмент вперед для распила. Металлический шаблон, в отличие от деревянного, позволяет произвести более точный распил и прослужит дольше.

Рисунок 1. Схема рельса для дисковой пилы.

Для изготовления направляющего рельса вам потребуется:

• 2 алюминиевых П-образных профиля: один меньшего размера, другой – большего;
• листы фанеры или МДФ толщиной 3 и 10 мм;
• винты и саморезы.

Этапы изготовления направляющей шины:

1. К фанере толщиной 3 мм прикрутите большой алюминиевый профиль с помощью винтов и саморезов. Шляпки винтов и саморезов должны быть плоскими, чтобы вкрутить их в потай.
2. Вплотную к профилю прикрутите саморезами фанеру толщиной 10 мм.
3. Теперь осталось только отпилить лишнее и сделать торцы ровными.

Подготовка дисковой пилы для работы с направляющим рельсом:

1. Как видно на рис. 1, меньший профиль выступает из большего на 1 мм. Прикрутите профиль к торцу стола и с помощью электролобзика отпилите лишнее.
2. К основанию дисковой пилы, параллельно диску, прикрепите меньший профиль с помощью винтов М4. Ориентируйтесь при этом на плоскость диска, а не на платформу инструмента. Чтобы закрепить профиль точно параллельно диску, приподнимите защитный кожух и прижмите к диску деревянный брусок, а уже к бруску прижмите алюминиевый профиль. Зафиксируйте всю конструкцию с помощью струбцин, просверлите в профиле отверстия и закрутите винтами.
3. Снимите струбцины и уберите брусок. Пила подготовлена к работе.

Рисунок 2. Схема крепления направляющей шины для дисковой пилы.

Процесс работы:

1. Установите дисковую пилу на направляющий рельс, совместив при этом алюминиевые профили.
2. Запустите пилу и отпилите лишнее от направляющей шины, аккуратно двигая ее вперед по рельсе. В следующий раз достаточно будет совместить обрезанный край направляющей шины с линией на заготовке, закрепить направляющую струбцинами и приступать к распилу.

На практике такая направляющая шина прекрасно себя зарекомендовала, дисковая пила движется плавно, разрез получается ровным.

На рис. 2 и 3 можно увидеть готовую конструкцию.

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Другие виды направляющих для дисковой пилы

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

“Седло” для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами “седла” к брусу.

Работать с “седлом” нужно так:

• разметить линию отреза;
• зафиксировать “седло”, отступив от линии отреза расстояние, равное рабочему расстоянию;
• отрезать брус, перемещая пилу вдоль боковой поверхности “седла”.

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию “седла” можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом. Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.

Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами

Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт. На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости

Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.

Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.

Покрасим получившееся приспособление.

Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

Работа с фрезером:

Самодельная универсальная направляющая шина

Фирменные направляющие идеально подходят для работы в тандеме с циркулярными пилами. Но у брендовых товаров есть серьезный недостаток — высокая стоимость. Хорошо, когда инструмент работает в промышленных масштабах и полностью окупает себя. А если нет?

Для разового выполнения чистого реза можно самостоятельно изготовить практичную и простую оснастку — параллельный упор длиной 122 см. Для этого нам понадобятся материалы:

• Фанера 122×15 см, толщиной от 6 до 18 мм.

• Деревянный брусок в качестве линейки.

• ДВП 122×30 см, толщиной 4 мм.

• Клей для дерева.

• Саморезы.

Еще потребуются инструменты:

• Циркулярная пила.

• Наждачная бумага.

• Отвертка или шуруповерт.

• Бита для зенковки.

• Струбцины.

• Рулетка.

• Карандаш.

Шаг 1. Возьмите фанеру, разметьте таким образом, чтобы ее ширина составила 15 см, а длина 122 см. Приложите к метке пильный диск циркулярки, а к правому краю подошвы прижмите деревянный брусок. Затем зажмите «линейку» струбциной и отпилите фанеру по метке:

Шаг 2. Прибавьте к ширине фанеры ширину подошвы циркулярной пилы. Запишите результат и отпилите от ДВП кусок с таким размером. При этом его длина должна равняться 122 см. Процедура резки аналогична той, что используется в шаге 1 — линейка и струбцины:

Шаг 3. Зашлифуйте фанеру с одной стороны, нанесите на нее клей и совместите с краем гладкой стороны ДВП:

Шаг 4. Переверните заготовку так, чтобы грубая сторона ДВП оказалась сверху. Затем зенкером проделайте неглубокие отверстия с шагом 10-15 см:

Шаг 5. Закрутите в полученные отверстия саморезы с потайными головками. При этом шурупы должны проникать в фанеру. Дайте клею высохнуть. Потом уберите с будущей направляющей струбцины:

Шаг 6. Установите шину на край верстака. Прижмите подошву к фанерному упору и обрежьте оставшуюся часть ДВП:

На этом процесс изготовления завершен. Можно приступать к первым испытаниям.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.
