Как выбрать насосную станцию для частного дома или дачи

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Гидроаккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.

Устройство гидроаккумулятора

Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.

Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.

Гидроаккумулятор с грушевидной формой.

1. Металлический бак.2. Ниппель для подкачки воздуха.

3. Грушевидная мембрана.4. Штуцер для подключения к насосу.

Если используется плоская мембрана, разделяющая резервуар на две части, то на его металлические стенки наносят защитное полимерное покрытие.

Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.

Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.

Гидроаккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.

Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.

Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.

Некоторые поверхностные насосы допускают большую частоту запусков – до 30-100 раз в час. Однако частые пуски/остановки существенно снижают срок службы электродвигателя – ресурс отдельных узлов устройства вырабатывается преждевременно. Идеальным с этой точки зрения вариантом считается, когда число включений/выключений насоса не превышает 10-20 раз в сутки.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем гидроаккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.

Как подобрать

Нормальное обеспечение водой дома, дачи или бани возможно только при правильном подборе всех параметров. А выбрать нужно:

• тип и производительность насоса;
• размеры гидроаккумулятора;

• место расположения.

Прежде всего, нужно узнать, достаточно ли быстро прибывает вода в колодец или скважину. Если дебет колодца или скважины меньше 1,7 м3/час (количество поступающей воды за один час), требуемое давление обеспечить не удастся. Оборудование рассчитано на более высокую производительность.

Подбор типа насоса

Один из самых сложных и ответственных этапов — выбор насоса. Он должен создавать достаточное давление, чтобы поднять воду на необходимую высоту. При этом его производительность должна обеспечивать потребности в воде, но в то же время, не должна превышать мощности скважины или колодца.

В насосных станциях используют самовсасывающие насосы вихревого и центробежного типа. И те и другие могут быть в моноблочном или консольном исполнении. Но такие насосы могут поднимать воду с относительно небольшой глубины:

• насос со встроенным инжектором обеспечит подачу с глубины 8-9 метров;
• нормально всасывающий с глубины 7-8 метров.

Если подавать воду нужно с большей глубины, необходимо будет использовать погружной насос. Его покупают, и на его основе собирают насосную станцию, второй выход — поставить агрегат с выносным инжектором.

Насос — один из главных компонентов системы

При использовании выносного инжектора поднять воду можно будет с глубины порядка 42 метров, но КПД системы получается невысоким, а затраты электроэнергии гораздо выше — работают по сути два насоса одновременно. Но иногда это — лучший выход.

Система с погружным насосом при большой глубине колодца будет самым лучшим вариантом. Она эффективна и «тянет» немного энергии. Единственный нюанс: погружное оборудование достаточно чувствительно к чистоте воды. Чтобы внутрь не попадал песок ил и другие посторонние частицы, на входной патрубок насоса  устанавливают специальную сетку-фильтр.

https://youtube.com/watch?v=p1twcgiduZg

Выбор мощности

Производительность подбирают из учета максимального расхода воды. Прикиньте, сколько одновременно может быть открыто кранов, посчитайте, объем воды, который через них уходит. Это и будет требуемая мощность насоса. Вообще, этот параметр лучше брать с запасом, так как работа на пределе резко сокращает «жизнь» оборудования.

В среднем, для семьи из 3-4 человек расход составляет 2-4 м3/час, соответственно выбирается и оборудование.

Выбор объема гидроаккумулятора

Вообще, желательно устанавливать как можно более объемный бак. Это обеспечит более редкое включение насоса. Ведь, чем реже он включается, тем дольше будет служить: пусковые токи на мотор действуют разрушительно. С другой стороны, большой гидроаккумулятор нужно где-то устанавливать, а еще он стоит приличных денег. Зато при отключении электропитания у вас в системе будет запас воды, равный объему вашего бака.

Чем больше бак для воды, тем реже включаться будет насос

Только будьте внимательны. Есть мембранные расширительные бачки для газовых котлов. Они стоят намного дешевле, но делают воду непригодной для питья. Да и не рассчитаны они на работу с жидкостью, так что скоро выйдут из строя.

Подобрав все эти компоненты, можете приступать к выбору насосной станции, которая будет удовлетворять вашим требованиям.

Как выбрать насосную станцию для дачи?

Насосные станции для водоснабжения дома и дачи имеют различия по характеристикам. Перед покупкой НС следует обдумать несколько вопросов:

Способ управления работой насоса

При таком способе водопотребления ГА позволяет включать насос реже, что благотворно сказывается на его сроке службы.

Если же воду предполагается расходовать преимущественно длительными циклами – для полива, например, или для заполнения бассейна, такая схема не подходит.

Нужна НС другого типа – в которой нет ГА, а вместо реле давления установлен датчик протока. Как только кран или клапан на поливочной системе откроется и начнется истечение воды под действием остаточного давления, датчик протока подаст питание на насос. Как только пользователь закроет кран и поток воды остановится, датчик насос отключит.

Тип помпы

Выбор типа агрегата зависит от того, насколько глубоко находится вода в источнике, то есть от расстояния между поверхностью земли и зеркалом воды. Если эта величина составляет менее 20-ти м, воду можно поднять поверхностным насосом. При этом используются агрегаты следующих типов:

• при глубинах до 5 – 6 м: моноблочные насосы;
• от 6 до 9 м: насосы со встроенным эжектором;
• от 9 до 20 м: с выносным эжектором.

Если вода расположена на большей глубине, то достать ее удастся только с помощью погружной помпы.

При этом владельцам колодцев вовсе не обязательно использовать узкие и длинные скважинные насосы.

Выпускаются и колодезные погружные насосы, которые не стеснены в размерах и обладают большей мощностью.

Наиболее практичными являются центробежные насосы. Но при значительном содержании в воде твердых примесей они быстро изнашиваются, поэтому в такой ситуации вместо центробежного лучше использовать вибрационный насос (они бывают только погружными).

Еще одна особенность центробежного насоса (речь идет о поверхностных моделях) – после длительного простоя его и всасывающую магистраль нужно заливать водой, так как качать воздух такой насос не может. Вихревой насос в этом отношении более удобен: он сможет втянуть в себя воду даже в том случае, если в его камере осталось лишь несколько капель влаги. Однако, вихревые насосы слишком затратны из-за очень низкого КПД.

Выбирая насос с выносным эжектором, отдавайте предпочтение моделям с возможностью регулирования расхода воды через эжектор.
Зачастую гонять эжектор на максимуме нет необходимости, так что лучше уменьшить в нем расход и поднять тем самым напор на выходе насоса.

Производительность и напор

В характеристике насоса указывается максимальный напор, то есть давление (обычно в метрах водного столба), которое он развивает на выходном патрубке. Часть этого напора будет «съедена» перепадом высоты между зеркалом воды и наиболее высоким потребителем, а еще часть – гидравлическим сопротивлением трубопровода. Последнее зависит от таких параметров:

• материал труб (гладкость поверхности);
• диаметр;
• скорость движения воды.

• при расходе на одном потребителе (12 л/мин) — 0,1 м;
• при одновременной работе 2-х потребителей (24 л/мин) — 0,33 м;
• 3 потребителя (36 л/мин) — 0,7 м.

Прикидываем, сколько потребителей будет работать одновременно, и рассчитываем потери напора (каждый метр перепада высоты обеспечивает потерю 1-го м напора), добавляя 10% на повороты и арматуру.

Допустим, получилось 15 м. К этому значению добавляем напор, который требуется получить на выходе из крана – обычно 25 м. Таким образом, нам нужен насос с максимальным напором хотя бы в 40 м (лучше брать с некоторым запасом).

Выбираем модель и смотрим, какую она сможет развить производительность. На максимальную производительность не обращаем внимания – нужно найти расходно-напорную характеристику, имеющую вид графика. Если значению в 15 м напора на графике соответствует производительность, равная или несколько превосходящая наш максимальный расход, насос можно брать. В противном случае придется искать более подходящую модель.

Защита

Уточните у продавца или в паспорте, имеется ли в данной НС защита от перегрева насоса и сухого хода (работа при отсутствии воды). Если такие устройства не предусмотрены, крайне желательно докупить их отдельно.

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором. Встроенный эжектор является конструктивным элементом насоса, выносной представляет собой отдельный внешний узел, погружаемый в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и зеркалом воды.

С технической точки зрения эжектор – устройство довольно простое. Его главный конструктивный элемент – сопло – представляет собой патрубок с зауженным концом. Проходя через место сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область с низким давлением, т. е. возникает эффект разряжения.

Под действием этого разряжения в трубу засасывается новая порция воды из скважины. В итоге насос тратит меньше энергии для транспортировки жидкости на поверхность. Возрастает эффективность насосного оборудования, равно как и глубина, с которой можно закачивать воду.

Насосные станции с встроенным эжектором

Встроенные эжекторы обычно помещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить общие габариты установки и несколько упростить монтаж насосной станции.

Максимальную эффективность такие модели демонстрируют, когда высота всасывания, т. е. расстояние по вертикали от входного патрубка насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Разумеется, следует учитывать еще и расстояние по горизонтали от скважины до места размещения насосной станции. Чем больше длина горизонтального участка, тем меньше глубина, с которой насос способен поднимать воду. Например, если насос установлен непосредственно над источником воды, он сможет поднять воду с глубины 8 м. Если тот же самый насос удалить от точки водозабора на 24 м, то глубина поднятия воды уменьшится до 2.5 м.

Помимо низкой эффективности при больших глубинах залегания зеркала воды подобные насосы обладают еще одним явным недостатком – повышенным уровнем шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей сквозь сопло эжектора. Именно поэтому устанавливать насос с встроенным эжектором лучше в отдельном подсобном помещении, за пределами жилого здания.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного может находиться на значительном удалении от насоса – он подключается к погружаемой в скважину части трубопровода.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из скважины на поверхность, по второй часть поднятой воды возвращается вниз, в эжектор.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр скважины, предусмотреть это лучше еще на стадии проектирования устройства.

Подобное конструктивное решение, с одной стороны, позволяет существенно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов с встроенными эжекторами, до 20-40 м), но с другой – ведет к уменьшению КПД системы до 30-35%. Впрочем, получив возможность значительно увеличить глубину забора воды, вы легко смиритесь с последним.

Если расстояние до зеркала воды на вашем участке не слишком глубоко, то нет необходимости монтировать насосную станцию непосредственно возле источника. Это значит, что у вас появляется возможность отдалить насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагают непосредственно в жилом доме, например, в подвальном помещении. Это обеспечивает повышение срока службы оборудования и упрощение процедур настройки системы и профилактических работ.

Еще одним несомненным достоинством выносных эжекторов является существенное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, уже не побеспокоит жильцов дома.

Насосная станция с выносным эжектором.

Лучшие вихревые насосные станции

Подобные модели отличаются небольшими габаритами и низкой ценой. Их рабочие колеса оснащены радиальными лопастями, начинающими вращение при прохождении между ними воды. Вихревые насосные станции требовательны к чистоте жидкости и могут вибрировать при работе.

SFA Sanicubic 1 VX

5

★★★★★
оценка редакции

97%
покупателей рекомендуют этот товар

Смотрите обзор

Главной особенностью модели является наличие двигателя повышенной мощности — 2000 Вт. Этого достаточно для перекачивания жидкости или неоднородных стоков на высоту до 10 метров. Благодаря использованию современной технологии безлопастных турбин Vortex, устройство стабильно работает при попадании твердых примесей.

Объем воды — 32 литра, максимальная температура жидкости +70°С. Дистанционная панель управления может быть размещена в любой части здания, в комплектацию входят проводная и звуковая сигнализации для лучшего контроля работы агрегата. Корпус насосной станции оснащен акустической изоляцией, что минимизирует уровень шума даже при высокой нагрузке.

Достоинства:

• мощный двигатель;
• высокая производительность;
• большой объем резервуара;
• дистанционное управление;
• тихая работа.

Недостатки:

высокая цена.

Станция SFA Sanicubic 1 VX (2000 Вт) предназначена для обеспечения работы принудительной канализации. Она работает как с чистой, так и с грязной водой. Прекрасный выбор для установки в загородном доме или коммерческом здании.

Elitech САВ 400В/19

4.9

★★★★★
оценка редакции

94%
покупателей рекомендуют этот товар

Корпус модели выполнен из чугуна и покрыт антикоррозийным составом. Благодаря отверстиям для креплений его легко установить на любой поверхности. Глубина всасывания составляет не более 8 метров, в качестве источника могут выступать колодцы, открытые водоемы, скважины.

Рабочая мощность двигателя 400 Вт, объем гидроаккумулятора — 19 литров. Производительности насосной станции достаточно для обеспечения стабильного поступления 40 литров воды в минуту.

Достоинства:

• бесшумная работа;
• высокая производительность;
• работа в автоматическом режиме;
• удобная установка;
• защита от перегрева.

Недостатки:

короткий кабель подключения.

Elitech САВ станет отличным решением для организации водоснабжения частного одноэтажного дома. Резервуар позволит воспользоваться небольшим запасом воды при отсутствии электропитания.

Aquario Auto ADB-35

4.9

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Модель оснащена реле давления механического типа, с помощью которого можно наиболее точно настроить включение и выключение насоса. Встроенный манометр и защита от перегрева способствуют лучшему контролю рабочего состояния устройства и продлению срока его службы.

Допустимый размер частиц в рабочей среде составляет 0,1 мм, глубина всасывания — до 7 метров. Мощность двигателя 430 Вт способствует эффективному перекачиванию до 35 литров жидкости в минуту. Корпус агрегата выполнен из чугуна и покрыт антикоррозийным химическим составом в местах соприкосновения с жидкостью.

Достоинства:

• защита от перегрева;
• вал из нержавеющей стали;
• длительная работа;
• высокая производительность;
• низкая цена.

Недостатки:

шумная работа.

Aquario Auto ADB-35 стоит приобрести для перекачивания чистой воды из скважин или колодцев. Отличное решение для индивидуальной системы водоснабжения по доступной цене.

Termica Comfortline TL PI 15

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Основным материалом, использованным при изготовлении этой модели, послужила нержавеющая сталь. Все важные элементы конструкции устойчивы к возникновению коррозии и износу. Особенностью насосной станции является удобная регулировка мощности. Три рабочих режима обеспечивают удобное пользование системой для решения различных задач, а заодно позволяют экономить электричество.

Максимальный напор составляет 15 метров, пропускная способность — 1,5 м³/ч. Агрегат может быть установлен в любом положении. Он оснащен защитой от перегрузки и автоматическим реле, что позволяет забыть о необходимости частого технического обслуживания устройства.

Достоинства:

• легкая установка;
• прочный корпус;
• экономичное потребление энергии;
• низкий уровень шума;
• малые габариты.

Недостатки:

вибрация при работе.

Termica Comfortline рекомендована к использованию в системах бытового водоснабжения. Оборудование стоит приобрести владельцам частных малоэтажных домов или дачных построек.

Какую насосную станцию купить

При выборе с целью покупки не уместно вести расчет по СНИП 2.04.01, поскольку отталкиваться для выбора НС в частной постройке нужно индивидуально. Конкретный пример: для поливки земельного участка нормой отведен объем свыше 1-го м3/ч – число, которое для частника (дачника) не является указательным. Еще один момент: обязательно нужно вычислить, хватит ли напора, хотя бы по упрощенной схеме, состоящего из геометрической высоты подъема, потерь по длине и 2, 3 метров запаса над водоразборной точкой. По совмещенному графику работы насоса и сети определяется рабочее пересечение, согласно которому все реальные показатели будут несколько (примерно на 30%) ниже.

1. Для дачи предлагается применить: СВД-160/1,5.

2. Для загородного дома практичен будет: Джамбо 70/50 Н-50 ДОМ.

3. Для дома с большим количеством «народа» и сантехники подойдет: Jet HWJ 20 L 202.

При покупке нужно проверять технику на наличие обратного клапана и фильтра.

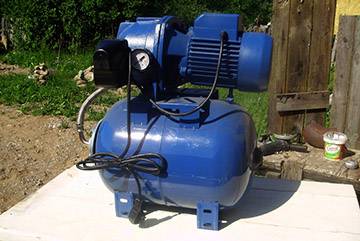

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор — это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции — перекачивает воду из одного места в другое. Но как именно они это делают — важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 — прочитайте, будете специалистом по всем насосам!

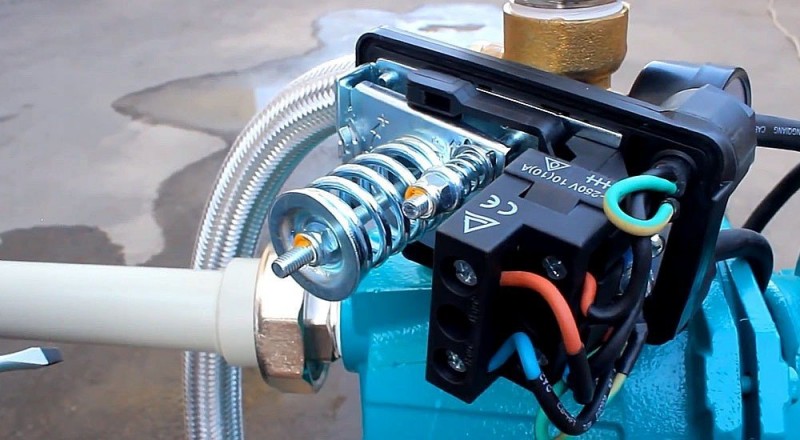

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая — за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр — это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Критерии выбора насосных установок

При выборе насосной станции необходимо учитывать как характеристики самого оборудования, так и особенности источника водозабора, расположенного на дачном участке. Одним из важных параметров является мощность насоса, которая в разных моделях варьируется в пределах от 0.6 до 1.5 кВт.

Чтобы вычислить оптимальную мощность станции, нужно принять во внимание ряд факторов: сколько имеется в доме и на участке точек водоразбора, на каком расстоянии от насоса располагается скважина, какое количество воды может дать источник за определенный промежуток времени

Многие считают, что чем мощнее станция, тем лучше, но не всегда это так. Если мощность насоса выше, чем пропускная способность водозаборной скважины, то она может очень быстро иссякнуть. Кроме того, чересчур мощный агрегат требует больших затрат электроэнергии.

С данным показателем тесно связан такой параметр, как производительность (объем жидкости, которую способен перекачать прибор за единицу времени). При выборе модели нужно учесть, что ее производительность не должна превышать возможности скважины. Для дачного участка сезонного проживания волне достаточно насоса производительностью до 3 м3/ч.
