Маска хамелеон для сварки инструкция

Возможные неисправности

Не зависимо от производителя и качества агрегата, любая маска может сломаться. Причины выхода из строя могут быть следующие:

1. Нарушение температурного режима работы.
2. Механические повреждения.
3. Использование некачественных комплектующих.
4. Окончание естественного срока эксплуатации.

При нарушении правил эксплуатации, в первую очередь, приводят к неисправностям автоматического светофильтра для сварочной маски. Перед тем как направиться к официальным представителям, постарайтесь определить причину неисправности. Некоторые поломки достаточно просто устранить самостоятельно, без привлечения квалифицированных специалистов. Запасные части для выполнения ремонта можно приобрести в точках продажи сварочного оборудования.

Простота конструкции маски гарантирует отсутствие проблем в обслуживании. Технологически сложное устройство ремонтировать труднее.

Маска может работать как от солнечной батареи, так и от батареек. Неисправность аккумуляторов – основная причина проблем с хамелеоном. В этом случае солнечные элементы могут быть просто разряжены. Для локализации причины достаточно оставить устройство под естественным светом, после чего проверить функциональность. Съемные аккумуляторы требуется заменить. Замена блока питания в сборе обойдется гораздо дороже.

Проблемы со стеклом видны невооруженным глазом – об этом скажут наружные дефекты структуры. В этом случае светофильтр не будет срабатывать должным образом. При замене ЖК стекла необходимо соблюдать параметры элемента. Это самая дорогая часть узла.

Наибольшие проблемы ждут пользователя в случае проблем с платой управления. В этом случае самостоятельный ремонт, без привлечения сервисных специалистов, невозможен.

Возможные неисправности и методы их устранения

1. Экран не будет реагировать на свет без подключения к блоку питания. Если модель оснащена алкалоидными батарейками типа ААА или аккумуляторами, в район экрана выводятся индикаторы зарядки. Если горит красный огонек, пора заменить батарейки. Солнечные панели заряжаются при сварке. Если маска не включается, направьте ее к источнику света на несколько минут.
2. При неравномерном потемнении экрана проверьте расстояние от него до обоих глаз. Возможно, пока настраивали маску, регулировали ее по голове, фильтр сместился. Он должен располагаться параллельно лицу. Ослабьте фиксаторы, выровняйте кожух.
3. Если экран мерцает во время сварки, причина может быть во внешнем стекле. Иногда его достаточно вымыть. При механических повреждениях (царапинах, поверхностных сколах) нужно заменить. Если фильтр продолжает барахлить, проверяют чистоту поверхности датчиков. При двух режимах работы (сварка и шлифовка), проверьте, в какой позиции находится переключатель. Экран может мерцать при низкотоковой сварке на режиме слабой чувствительности. Нужный уровень можно установить экспериментальным путем в процессе работы.
4. Фильтр темнеет не сразу на холоде. Обзорные экраны быстро меняют степень затемнения в температурном диапазоне от +50 до -10°С, для суровых зим Хамелеоны не предназначены.
5. Если плохо видно сварной шов, причин может быть несколько. Иногда на защитном стекле забывают пленку. Можно попробовать его почистить, переключить регулятор затемнения.

Конструкция маски

Внешне Хамелеон мало чем отличается от обычной маски. Корпус выглядит так же, как и у устройства со стеклянными фильтрами. Основное отличие состоит в наличии светового фильтра, платы с регулировками и элементов питания, обеспечивающих работу электронного узла.

В обычном режиме смотровое окно маски защищает антибликовая плёнка.

Вы можете работать в такой маске с болгаркой или шлифовальным станком просто для защиты глаз и лица от механического повреждения мелкими частицами

Как только вы начинаете работать со сваркой, датчики улавливают излучение дуги и в десятитысячные доли секунды подают сигнал блоку управления для поляризации кристаллов. Причём, чем ярче вспышка, тем сильнее поляризация и темнее экран. После угасания дуги экран возвращается в светлое состояние с некоторой задержкой, длительность которой можно отрегулировать вручную.

Как отремонтировать сварочную маску или учимся устранять поломки своими руками

Ремонт сварочной маски Хамелеон — это процедура, подразумевающая под собой замену элементов питания, но обо всем по порядку. Маски Хамелеон или с автоматическим затемнением работают от источника питания, в качестве которых используются литий-ионные аккумуляторы таблеточного типа. Эти аккумуляторы подзаряжаются от встроенных солнечных батарей, поэтому необходимость в других способах подзарядки отсутствует. Производители заявляют о том, что батарейка не подлежит замене, и имеет неограниченный срок службы, но реальность показывает обратное. Очень часто литий-ионные аккумуляторы разряжаются, что приводит к неработоспособности светофильтра. Почему так происходит?

1. Главная причина в том, что аккумуляторы должны постоянно подзаряжаться, а это означает, что маску нужно регулярно эксплуатировать.
2. Если маска используется время от времени, то электроника потребляет заряд от аккумулятора, а солнечные батареи не восполняют ее в силу отсутствия яркого света.
3. В зимнее время маски хранятся в неотапливаемых гаражах, а воздействие низких температур пагубно сказывается на исправности аккумуляторов. К весне многие сварщики часто сталкиваются с неисправностью работы маски Хамелеон, и принимают решение о покупке нового изделия.

Покупать новую сварочную маску или отдельно светофильтр по причине его неисправности не стоит, так как его можно самостоятельно отремонтировать. Весь процесс ремонта сварочной маски заключается в выполнении следующих действий:

1. Для начала необходимо демонтировать корпус светофильтра, отсоединив его от сварочной маски. Делается это для того, чтобы иметь возможность доступа к плате устройства.
2. После демонтажа светофильтра, можно приступать к разборке корпуса. Для этого отделяем крышку от корпуса, и получаем доступ к плате, на которой установлена Li-Ion батарейка. Количество аккумуляторов зависит от числа датчиков. Если используется четыре датчика, тогда в корпусе устанавливается два элемента питания напряжением 3В.
3. Используя мультиметр, необходимо измерить напряжение батарейки. Если значение ниже 3 Вольт, значит — элемент неисправен, и подлежит замене. Предварительно следует подержать светофильтр на свету, чтобы подзарядить батарейку.
4. Если сложностей с поиском батарейки не возникает, то с заменой не исключены проблемы. Основной трудностью является необходимость перепайки контактов для установки батарейки на плату. Обычный паяльник для таких работ не подойдет, так как от продолжительного воздействия высоких температур новая батарейка быстро выйдет из строя. Для таких целей понадобится точечная сварка, посредством которой в течение 1 секунды осуществляется припаивание контактов.
5. В качестве альтернативы рекомендуется использовать специальные слоты для батареек, который имеют следующий вид.
6. В данный слот устанавливается новая батарейка, а провода припаиваются к контактам на плате, соблюдая полярность.
7. Слот вместе с батарейкой крепится к корпусу маски, что облегчает последующую замену аккумуляторов. Единственным недостатком такого способа является потеря напряжения в проводах за счет сопротивления, поэтому батарейка будет заряжаться медленнее. Провод нужно сделать как можно короче.

На этом ремонт сварочной маски с неисправным светофильтром завершен. Остается только испытать изделие в работе, и убедиться в его исправности.

Подводя итог проведения ремонта сварочной маски, нужно отметить один очень важный момент — если продолжать нерегулярно использовать устройство, то новые аккумуляторы также прослужат недолго. Хотя их стоимость невысока (порядка 50-100 рублей), но постоянная замена не доставляет удовольствия. Решить проблему можно следующим образом:

1. Хранить маску на свету, чтобы аккумулятор регулярно или периодически подзаряжался.
2. Сделать переключатель, которым обесточивается подача питания на плату. Это поспособствует тому, что заряд аккумулятора будет дольше сохраняться.

Обычный переключатель нужно припаять так, чтобы обеспечить разрыв цепи между аккумулятором и платой, как показано на фото ниже.

Теперь вы знаете, как отремонтировать неисправный светофильтр на маске для сварщика типа Хамелеон. Процесс ремонта аналогичен для всех изделий от разных производителей. В видеоматериале показан и рассказан подробный процесс ремонта сварочной маски своими руками.

Принцип работы

Сварочные работы — это не только процесс соединения металлических частей. Как правило, они связаны с такими манипуляциями, как подготовка деталей, а также удаление шлаков и шлифовка поверхности. В любом случае для безопасной работы понадобиться защита глаз при сварке от яркого излучения дуги, а при зачистке — от острых осколков.

Старые сварочные маски имели очень хорошие фильтры, но они не предусматривали проведение других работ. И если сварщику нужно было сбить шлак со шва, то нужно было снять защитный щиток и одеть слесарные очки. Естественно, это создавало массу неудобств и замедляло работу.

Для упрощения такой процедуры, кроме фиксированных светофильтров, изначально придумали щитки с подъемными стеклами. Но и такая функция не упрощала задачу, к тому же опять была нужна защита глаз.

Именно для этого была разработана маска сварщика хамелеон.

Ее принцип основывается на затемнении стекол за долю секунды до зажигания дуги, а при естественном освещении светофильтр позволяет все видеть вокруг и проводить необходимые манипуляции. Как это работает?

Такая функция стала возможна благодаря использованию жидкокристаллических экранов. Свойство таких кристаллов — это смена положения при подаче напряжения и блокировка ярких лучей света.

Защита включается за несколько долей секунды до зажигания дуги, а срабатывает она за счет датчика на фотоэлементе.

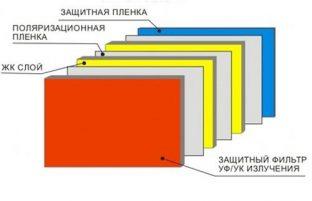

Светофильтры хамелеона имеют сложную многослойную структуру. Это и обязательная внешняя защита системы от высокой температуры и брызг расплавленного металла, и отсечение ярких бликов вместе с инфракрасным и ультрафиолетовым излучениями.

При отсутствии ярких лучей маска позволяет все видеть и в ней можно работать со шлифовальными и другими инструментами.

Вся система управляется маленьким электронным блоком, запитанным от аккумулятора, который самостоятельно заряжается от солнечной панели. Но даже при полной разрядке светофильтры обеспечат защиту зрения от вспышек дуги.

Советы по эксплуатации

Правила эксплуатации СИЗ «хамелеон» рекомендуют строго придерживаться ряда требований.

1. Сварочную маску нельзя использовать для нарезки металлов, а также сварки лазером и газом.
2. Маску со светофильтрами категорически запрещено класть на любую разгоряченную поверхность.
3. Запрещается открывать картридж светофильтров.
4. Нельзя надевать маску в ходе работ с взрывоопасными веществами, а также агрессивными кислотно-щелочными растворами.
5. Избегайте самостоятельного внесения любых изменений в светофильтр или конструкцию маски. Использовать разрешается исключительно те запчасти, которые указаны в инструкции пользователя. При любых неавторизованных изменениях вы не только лишаете себя гарантии, но ещё и подвергаете опасности жизнь и здоровье работника.
6. Если после загорания дуги светофильтр не начинает притемняться, следует сразу же прекратить сварочные работы и заняться устранением возможных причин поломки. Если своими силами справиться с неисправностью не представляется возможным — обратитесь в сервисный центр.
7. Запрещено помещать светофильтр в воду, а также использовать для очистки растворители.
8. При налипании брызг раскаленного металла на поверхности, а также в случае возникновения трещин, помутнения и расколов следует выполнить замену защитного стекла.
9. Перед началом любых сварочных работ необходимо отрегулировать СИЗ под габариты своей головы, чтобы добиться эффективной защищенности и удобства работы.
10. Заранее следует установить блок пальчиковых батареек, задать режим нужной степени затемнения, параметров чувствительности и периода задержки высветления светового фильтра.

Маска хамелеон как выбрать

Кроме параметров светофильтра есть еще масса других настроек и особенностей, которые могут повлиять на выбор.

Количество датчиков обнаружения дуги. Их может быть 2, 3 или 4. Они реагируют на появление дуги. Визуально их можно увидеть на лицевой панели маски. Это небольшие круглые или квадратные «окошки» на поверхности фильтра. Для любительского использования достаточно 2-х штук, для профессионалов — чем больше, тем лучше: если какие-то окажутся заблокированными (перекроются каким-нибудь предметом при сварке в сложной позиции), то среагируют остальные.

Скорость срабатывания светофильтра. Разброс параметров тут большой — от десятков до сотен микросекунд. Выбирая маску для домашней сварки, бурите ту, хамелеон которой затемнится не позднее чем через 100 микросекунд. Для профессионалов время меньше: 50 микросекунд.  Световые удары мы порой не замечаем, но их результат — уставшие глаза, а профессионалам они нужны весь рабочий день. Так что требования жестче.
Размеры фильтра. Чем больше стекло, тем больший обзор вы получаете. Но размеры светофильтра сильно отражаются на стоимости маски.
Плавная или ступенчатая регулировка степени затемнения. Лучше — плавная. Если затемнятся/просветляться фильтр будет скачками, вы быстро устанете. К тому же он моет начать «моргать» от бликов, что не обрадует.
Исходная степень затемнения и диапазон регулировки. Чем светлее фильтр в исходном состоянии, тем лучше вам будет видно до начала сварки.  Также желательно чтобы было два диапазона затемнения: до небольших степеней до 8DIN при работе с аргоном или при ручной дуговой сварке при плохой освещенности. Также меньшее затемнение может понадобиться человеку в возрасте. Для работы с инверторами на повышенных токах и при хорошем освещении необходимо затемнение до 13 DIN. Так что лучше, если есть два режима: 5-8DIN/8-13DIN.

Электропитание. На большинстве масок для сварки с автоматическим затемнением есть два типа питающих элементов: солнечная батарея и литиевые батарейки. Такой комбинированный источник питания является наиболее надежным. Но при этом отсек литиевых батарей должен открываться, чтобы была возможность замены вышедших из строя батарей. В некоторых дешевых масках батарейки интегрированные: вынуть их можно только разрезав пластик (что иногда наши умельцы делают).

Вес. Маски могут весить от 0,8 кг до 3 кг. Если придется носить на голове трехкилограммовую гирю часов семь-восемь, к концу смены шея, да и голова будут как деревянные. Для любительской сварки этот параметр не очень критичен, хотя тоже совсем не комфортно работать в тяжелой маске.
Удобство крепления на голове. Есть две системы крепления оголовья и самого щитка, но для данных масок они почти неважны: вам же не нужно каждый раз поднимать/опускать маску. Она может быть опущена на протяжении всей работы

Важно то, сколько есть регулировок и насколько плотно они позволяют подогнать оголовье. Также важно, чтобы все эти ремешки не давили, не терли, чтобы сварщику было комфортно.
Наличие регулировки, позволяющей отодвинуть щиток от лица

Это важно, если вам необходимы для нормального зрения очки. Тогда щиток нужно отнести подальше от лица, чтобы поместились ваши линзы.

Из полезных, но необязательных режимов есть еще возможность переключения маки из режима сварки в режим шлифовки. Этим переключателем вы фактически отключаете питание светофильтра, ваша маска становится обычным щитком.

Профессиональные маски для сварщиков

Такие принадлежности используются в основном на промышленных предприятиях, стройках, при монтаже трубопроводов. Они предназначены для ношения в течение длительного времени, и степень защиты в них требуется наибольшая.

Изделия Fubag

Немецкая компания, специализирующаяся на производстве оборудования для ремонта и строительства, выпускает несколько линеек автоматически затемняющихся сварочных масок:

1. Optima с разновидностями Visor с диапазонами осветления 4-8 или 9-13 DIN и Team, имеющим регулировку только 9-13 DIN. Остальные параметры у них одинаковы. Вес 500 г позволяет комфортно работать долгое время, не снимая маску. Время задержки меняется от 0,25 до 0,8 секунды. Питаются светофильтры от солнечной батареи
2. Blitz Visor с большим экраном и футуристическим дизайном стала флагманом серии. За изменение параметров отвечает 4 сенсора. Степень осветления у щитка увеличено до 4 DIN по сравнению с остальными (3,5 DIN), минимальное и максимальное время срабатывания составляет 0,1 и 1 секунду. Несмотря на средний размер экрана, обзор у этой модели считается одним из лучших среди всех масок.
3. Fubag Ultima Visor с двухдиапазонным осветлением от 5 до 18 DIN и большим светофильтром (100×67 мм) — самый инновационный продукт серии. Период задержки уменьшился до 0,15 секунды по сравнению с обычными 0,25. Регулируются затемнение, чувствительность и приостановка просветления. Через боковые воздухозаборники происходит проветривание внутреннего пространства, а вытянутая форма прикрывает от искр лицо и шею.
4. Ultima 5-13 Panoramic лидирует по соотношению цены, функциональности и качества. Регулировка с переключателем вынесена наружу и снабжена насечками для удобного пользования в крагах. Питается светофильтр от фотоэлемента или 2 сменных аккумуляторов.

Маски фирмы Aurora

Эта группа компаний выпускает сварочные принадлежности для российских и европейских потребителей. Самыми востребованными «хамелеонами» стали:

1. Aurora SUN-7 Tig, предназначенная для работы аппаратами всех типов. Имеет светофильтр размером 99х55 мм, 4 сенсора и защитные пластины 123,5х99 мм.Комплектуется запасным стеклом. Сертифицирована по европейскому и американскому стандартам.
2. Aurora Sun-9 Max Expert отмечена за однородное затемнение, широкий диапазон прозрачности и возможность объединения маски с каской строителя. Фильтр срабатывает за 0,04 секунды. За своевременность затемнения отвечает 4 датчика.

Esab Warrior Tech

Недостатком этой маски стала высокая цена. К потребительским свойствам и технической начинке претензий быть не может. Светофильтр регулируется плавно в диапазоне 9-13 DIN, срабатывает за 0,08 микросекунды. Сварщик защищен от дуги, капель раскаленного металла, инфракрасного и ультрафиолетового излучений. Оголовье регулируется под нужный размер, а сам корпус фиксируется в 5 положениях.

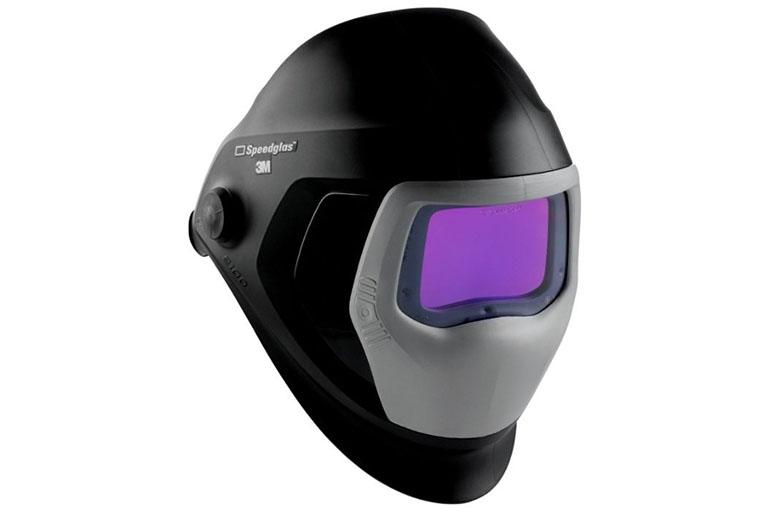

3m Speedglass 9100xx

Такая маска защитит при следующих видах сварки:

• ручной дуговой;
• полу- и автоматической;
• плазменной;
• кислородной;
• в защитных газах.

Безопасность щитка подтверждена:

• ГОСТ Р 12.4.238-2007;
• стандартами EN 175, EN 166, EN 169 и EN 379;
• Техническим регламентом ТР ТС 019/2011 «О безопасности средств индивидуальной защиты».

Отличительными особенностями стали:

• защита от ИК- и УФ-излучения в любом состоянии светофильтра;
• максимальное затемнение — 13 DIN;
• 7 точек настройки — 5, 8 и 9-13 DIN;
• режим для работы прихватками;
• постоянная фиксация во включенном или отключенном состоянии;
• 3 сенсора на световом фильтре — эффективно обнаруживают сварочную дугу;
• несколько степеней свободы корпуса — обеспечивают комфортную работу в течение долгого времени;
• возможность замены вышедшего из строя компонента маски без привлечения посторонних мастеров и дополнительных инструментов.

Виды регулировок

Независимо от производителя все модели предлагают ограниченный выбор настроек эксплуатации, с целью повышения комфорта и производительности работ. Регулировке поддаются нижеприведенные параметры.

Подготовка под голову

Надежная фиксация – главный залог удобства. Ручка, расположенная на уровне затылка позволяет отрегулировать радиус оголовья, а специальный ремень отвечает за вертикальное положение щитка. Подгонка выполняется при надетом на голову устройстве. Если перед началом работ чувствуется дискомфорт, следует провести повторную регулировку. Профессиональные модели имеют несколько дополнительных застежек для более надежной фиксации.

Расстояние от глаза до светофильтра

Специальные гайки отвечают за дистанцию между глазом и стеклом

Обратите внимание, что этот показатель должен быть одинаковым для каждого глаза. По окончанию настройки гайки закрепляются

Степень затемненности

Настраивается исходя из параметров сварки. Инструкция пользователя содержит таблицу выбора подходящих показателей. Различают два вида:

• внутренняя;
• внешняя.

Первый вид требует прекращения сварки для снятия маски и настройки новых параметров. Встречается на любительских моделях.

Наружное расположение регулятора позволяет провести корректировку затемнения без отрыва от производства. Используется крупными предприятиями, которые отличаются большими объемами работ.

Чувствительность

Регулировку маски сварщика хамелеон по данному параметру можно настроить в двух режимах:

• высокая;
• низкая.

Первый режим будет защищать зрение не только от дуги, но и от всех ярких источников света, например, расплаленного металла. Низкая восприимчивость реагирует только на дугу.

Для сварки полуавтоматом в среде аргона требуется высокая чувствительность, поскольку данная технология отличается низким уровнем силы тока. Существует технологические схемы, позволяющие подбирать нужные параметры, в зависимости от вида работ.

Время задержки

Данная функция позволяет настроить время действия светофильтра после окончания сварочных работ. Будет особенно полезна при использовании штучных электродов, которые могут залипнуть. В случае неправильной регулировки светофильтр будет открываться до окончания работ, что повлечет за собой ожоги сетчатки глаза.

Настройка с учетом режима сварки

Схема устройства переднего стекла маски хамелеон.

Настраиваемая маска сварщика хамелеон предполагает использование нескольких режимов работы. Нет необходимости менять светофильтры – надо только выставить требуемый режим. Режимы обозначаются следующим образом:

• ММА – дуговая ручная сварка;
• MIG/MAG – полуавтоматическая дуговая промышленная сварка, предназначенная для работы в газовой среде из аргона либо углекислоты;
• MIG (light) – дуговая полуавтоматическая сварка в сфере газа;
• TIG, GTAW – дуговая сварка, для которой используется неплавящийся электрод;
• SAW – полуавтоматическая сварка с использованием флюса;
• PAC – дуговая плазменная сварка.

Инструкция включает и информацию о возможных поломках. Кроме поломок, указываются пути устранения неисправностей. При сложных поломках лучше всего обращаться в сервисный центр, так как оборудование можно испортить, а его дальнейший ремонт будет дорогим. При неравномерном затемнении светофильтра необходимо обратиться в сервисный центр. Фильтр вышел из строя, а своими руками его не починить.

Если наблюдается мерцание или не наблюдается затемнение смотрового рабочего окна, то нужно аккуратно очистить пластину от загрязнений. Если такая мера не помогает, то лучше всего пластину заменить, так как она повреждена, и изменение настроек не поможет. При неравномерном затемнении необходимо снять маску, осмотреть состояние сенсоров

Важно убедиться в том, что поверхность сенсоров не заблокирована, ничего не мешает свету попадать на них. Маска сварщика хамелеон не должна иметь на поверхности никаких пятен грязи, наслоений пыли. Таблица выбора затемнения фильтра маски хамелеон

Таблица выбора затемнения фильтра маски хамелеон.

О повреждении сенсоров свидетельствует следующее:

• отклик светофильтра медленный;
• затемнение не проходит после того, как погаснет дуга;
• наблюдается мерцание, смотровое окно не затемняется.

В этом случае своими руками починить сенсоры нельзя, необходимо сразу обратиться к мастеру в сервисный центр.

У многих моделей батареи можно легко заменить своими руками. Обязательно нужно осмотреть сенсоры, т.е. поднести их к яркому свету. Это требуется для обеспечения безопасности работы, так как отсутствие затемнения приводит к травмам глаз.

Сенсоры могут быть заблокированными, если:

• окно начинает светлеть при его подсвечивании во время работы;
• уровень затемнения не соответствует поставленному режиму;
• медленный отклик;
• затемнение наблюдается, когда подсвечивания уже нет;
• наблюдается мерцание.

Исправить такую ситуацию просто: необходимо очистить поверхность самого сенсора, осмотреть состояние панели смотрового окна.

Проведение технического обслуживания

Не реже раза в месяц сварщики должны осматривать Хамелеон. Загрязнения убираются мягкой ветошью или тканью х/б. Чистящие средства с агрессивной, маслянистой и абразивной основой для стекла не годятся

Важно помнить, что фильтры хрупкие, не выносят ударной нагрузки. Чтобы добраться до датчиков света, проводят демонтаж кожуха

Это делается при отключении блока питания, достаточно вынуть батарейки.

Пошаговая инструкция замены защитного экрана:

1. Защелки картриджа смещают к центру фильтра, открывают.
2. Поврежденное стекло вынимают вместе с резиновой прокладкой, ее переставляют на новый светофильтр маски Хамелеон.
3. Собранный картридж устанавливают в рабочее положение. Он должен плотно фиксироваться.

При замене фильтра снимают ручку регулятора, потенциометр. Затем проводят сборку элементов в обратном порядке. Обязательно проверяют рычаг чувствительности, регулировка времени задержки должна работать идеально, чтобы не словить «зайчики».

Как настроить сварочную маску Хамелеон, чтобы потом глазам не было мучительно больно

Мой тесть делал в саду подпорки для кустов. Ему нужно было сварить детали этих стоек. У меня есть инвертор, поэтому меня все родственники просят сварить или заварить железки.

Он говорит: можешь сварить мне железяки?

Сейчас не могу. Мне нужно видео срочно смонтировать. Давай через пару часов? Или сам сделай, сварка в ящике лежит.

В том году я купил систему хранения из трёх ящиков. Один большой ящик выделил под сварку. В двух других хранится ручной и электроинструмент.

На следующий день тестя не узнать. Глаз не видно. Как будто пчёлы покусали.

Спрашиваю у него: у меня профессиональная сварочная маска. Как ты так умудрился зайчиков нахвататься?

Говорит, что надел маску и варил.

Тут до меня дошло, что он её не настроил.

Маску нужно настраивать каждый раз, когда собрался работать сваркой. Даже если ты варишь на улице по солнцу, или против него, настройки на маске будут разными.

На масках Хамелеон есть несколько крутилок и переключателей.

Если видишь надпись MODE, то это режим работы маски. Если переключатель стоит на 9-13, то это стандартный режим сварки. 4-8 сварка малыми токами (это для сварочных аппаратов, которые варят с газом). Переключатель в режим GRIND для работы с болгаркой. Всё будет видно, а искры в глаза не будут попадать.

Вторая крутилка SHADE нужна для выбора степени затемнения. Эту крутилку нужно крутить каждый раз, когда собираешься варить. Должно быть хорошо видно сварочную ванну и пространство около неё.

У меня крутилка установлена в положение 11, это среднее значение для сварки с электродом.

Крутилка DELAY регулирует время задержки после окончания сварки. Видишь у меня на минимуме стоит? на надписи SHORT?

Это я в последний раз варил тонкое железо с отрывом. Ты после меня варил толстые уголки, вот из-за этого, скорее всего, зайцев и нахватался.

Последней крутилкой SENSITIVITY регулируется светочувствительность. Если варишь под ярким солнцем, то ставь крутилку на минимум, там, где надпись LOW.

Если варишь в тёмном месте, то крутилку ставь на HIGH, чтобы фильтр вовремя срабатывал, и ты не ловил зайчиков.

Надеюсь, в следующий раз перед сваркой, ты правильно настроишь маску, и твои глаза не пострадают. Береги зрение, его не восстановишь.

Источник

Как проверить маску Хамелеон без сварки

При удерживании кнопки «Тест» в течение пяти секунд фильтр должен потемнеть. Если такой настроечной функции нет, необходимо проверить Хамелеон другими способами. Датчики срабатывают на мощный световой луч. Фильтр поворачивают к источнику света не меньше трех раз, экран должен темнеть во всех случаях. Светозащита реагирует на:

Проверка светофильтра Хамелеон

• излучение солнца (фильтр должен потемнеть и через интервал выдержки открыться, ведь поток постоянной интенсивности);
• красные спирали ламп накаливания (потемнение сохраняется весь период нахождения вблизи излучателя, он работает с частотой переменного тока);
• искру кремниевой зажигалки (фильтр темнеет эпизодически, когда колесико выбивает искру);
• пульт от бытовой техники (датчики реагируют на инфракрасное излучение импульсно, световой поток пульта однородный);
• экран смартфона во время вспышки.

Если фильтр не реагирует, проверяют блок питания: меняют аккумуляторы или батарейки, заряжают солнечные батареи. Чувствительность фильтра проверяют лампой накаливания. Если при разных настройках спираль одинаково видна, регулятор не работает.

https://youtube.com/watch?v=MPi3X6oF8rI

Техническое обслуживание

Если вы обнаружили на сварочной маске хамелеон неисправности, то в первую очередь следует прекратить все сварочные работы, которые проводились и нужно отключить оборудование. Затем желательно провести внешний осмотр, для выявления возможных неисправностей и их причин возникновения. Далее, если ничего не помогло, то нужно разобрать изделие, чтобы провести осмотр изнутри.

Чтобы уменьшить вероятность поломки, следует периодически проводить техническое обслуживание. Оно должно проводиться не реже одного раза в месяц. Это помогает удалить грязь и пыль, которые накапливаются в картридже на светофильтре. Для очистки картриджа используется хлопковая чистая ткань, которая увлажняется не агрессивной жидкостью. Запрещается использовать абразивные материалы, растворители и вещества, которые содержат масло. Во время очистки не нужно перегибать электронный шлейф и не нужно сильно давить на материал, чтобы не повредить его.

Может потребоваться извлечение пластин светофильтра. Это нужно для замены, удаления лишних частиц с нее, обслуживания элемента или для снятия защитной пленки, если используется новая маска. Во время обслуживания или когда идет ремонт сварочной маски хамелеон с двумя батарейками, может потребоваться замена элементов питания. Для этого нужно:

• Повернуть крышку отсека питания, чтобы он был совмещен со знаком открытого замка на корпусе;
• Открыть крышку;
• Вынуть элементы питания;
• Установить новые, соблюдая полярность элементов.

Техника безопасности

Во время работы следует действовать аккуратно, так как вероятность повреждения для человека здесь минимальная, но вполне возможно навредить самой технике. Для этого все процедуры при протирании и при работе с микросхемами следует делать крайне деликатно, так как можно навредить светофильтру или ломать мелкие детали. Также не нужно использовать масла, и другие агрессивные вещества для обслуживания. После всех процедур технику стоит протереть сухой тряпкой.

Обращение в сервисный центр

Если ремонт сварочной маски хамелеон Ресанта, или какой-либо другой модели от другого производителя кажется невозможным или сложно осуществимым, то не стоит браться за него самостоятельно, так как можно только усугубить ситуацию. Лучше обратиться к специалистам, которые смогут сделать все с гарантией качества и вернут изделие с полной работоспособностью.

Как пользоваться сварочной маской и подведение итогов

Разобравшись в вопросе регулировки сварочной маски, трудностей с ее эксплуатацией не возникает

Перед первым применением важно отрегулировать ее для своей головы, чтобы она надежно фиксировалась, и при этом не доставляла дискомфорта. Соблюдение некоторых важных правил поможет увеличить срок службы изделия:

1. Перед проведением работ, оборудование проверяется на исправность функционирования. Для проверки используется зажигалка.
2. Хранить прибор нужно в теплом и отапливаемом помещении. Если маска не часто используется, то рекомендуется обеспечить ее хранение на свету или сделать переключатель для отключения питания.
3. Если на светофильтре появляются сколы, царапины и прочие виды дефектов, то оборудование нельзя эксплуатировать, так как это может быть опасно.

Если вы начинающий сварщик, который имеет мало опыта или вовсе стремитесь научиться работать со сварочным оборудованием, тогда не стоит сразу же покупать самые дорогие модели масок. Следует рассмотреть варианты российского или китайского производства, которые отлично справляются со своими задачами, и защищают зрение ничуть не хуже аналогов от европейских производителей.
