Как обойти кирпичную трубу крыш

Обустройство прохода для квадратной или прямоугольной трубы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания. Для этого ее прикладывают к стенке трубы.
• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить. По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до 260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до 135°С.

Предлагаем ознакомиться: Как похудеть в бане и сауне — финская сауна для похудения — помогает ли сауна похудеть

Монтаж проходного элемента состоит из таких пунктов:

• На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
• Смочив переходной элемент жидким мылом, его надевают на трубу.
• Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
• Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Как правильно обустроить дымоход?

Перед тем, как вывести трубу через крышу из металлочерепицы, специалисты определяют расположение будущего дымохода. При поиске места прохождения трубы на крыше руководствуются следующими установленными правилами:

1. Узлу для дымохода в конструкции из металлочерепицы нужно обеспечить тотальное примыкание к кровельному настилу. Герметизация трубы есть обязательное условие правильного и успешного монтажа.
2. На поверхности участка, выбранного на крыше из металлочерепицы для выхода трубы дымохода, снег и другие осадки не должны скапливаться в значительном количестве. Дополнительное давление воды на кровлю может нарушить целостность настила. Кроме того, избыточная влага способна вызвать протекание в жилые отсеки дома.
3. Дымоход через крышу из металлочерепицы не устанавливают рядом с окнами мансарды. При сильных порывах ветра бывает сложно избежать обратного заброса угарного газа и дыма внутрь строения.

Всем этим требованиям, как показывает практика, отвечает участок на кровле из металлочерепицы, находящийся вблизи или на самом коньке крыши. Теплую зону, свободную от скопления конденсата, задействуют для монтажа печной трубы дымохода. Установка максимально длинной вытяжки, в свою очередь, снижает отрицательное воздействие внешних атмосферных факторов.

Если крыша здания плоская или гребень конька поднимается на расстояние менее полутора метров, кирпичная труба превышает уровень по высоте на 50 см. Конек, доходящий до трех метров, требует монтажа на одном с ним уровне. При значительном, превосходящем трехметровую отметку расстоянии до конька, специалисты проводят условную линию до горизонта под углом 10 градусов, определяя точку подъема для монтажа трубы. Для сооружения вытяжки нужны пиломатериалы, кирпич и утеплители, гидроизоляционные пленки.

Устье печной трубы накрывают специальным зонтиком из материала кровли во избежание попадания влаги от осадков. Подключенный непосредственно к котельной дымоход не накрывают, так как это может затруднить выхлоп газов.

Квадратный выход на крышу

Разберемся, как сделать выход для дымохода, имеющего квадратную форму. После того, как труба выводится на крышу, необходимо завершить конструкцию. Основная заделка, обеспечивающая прилегание к металлочерепичному покрытию, имеет вид специального фартука,  монтируемого на скате крыши при помощи уголков из металла. Установку этой детали начинают с нижней стенки вытяжной системы, планки крепят с нахлестом в 10-15 см, заливая элементы герметизирующим составом.

Снизу подкладывается плоскость из металла, по которой вода стекает или в ендову, или до самого конца карнизной планки. Металлический галстук выполняется с загибами по краям.

Металлочерепица монтируется поверх внутреннего фартука, затем приступают к сооружению декоративной отделки под названием внешний фартук, деталь состоит из планок примыкания. Герметичность обеспечивает изоляционная пленка с саморасширением. Кирпич во избежание растрескивания специалисты оборачивают листом из железа с покрытием из полимерного состава.

Обустройство круглого выхода

Главным в монтировании трубы с круглым сечением является использование доборного элемента – проходки для кровли. Она представляет собой лист металла, на котором укрепляется резиновый или силиконовый колпак.

Применение современных технологий позволило получить универсальную деталь, способную надежно служить в условиях экстраординарных температурных режимов. Отдельные виды материалов выдерживают температуру до — 70 и + 275 градусов Цельсия.

Круглая труба проходит через колпак на проходке, который натягивают, выбирая нужную деталь, с отверстием кольца на 20% уже, чем сечение трубы дымохода. Затем фартук закрепляют на кровельной конструкции.

https://youtube.com/watch?v=_SKXrzo_1U4

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Как выбрать разделку

Существует два типа крышных разделок — для дымоходов круглого и прямоугольного сечения. В последнем случае герметичный фартук собирается собственноручно из кровельного железа. Не смотря на трудоёмкость, такой вариант считается наиболее надёжным. Разделки под трубу круглого сечения изготавливаются фабрично, они имеют вид гофрированной манжеты с широкими полями. Для качественного и герметичного примыкания место прохода трубы должно изолироваться двумя фартуками: внутренним и внешним декоративным.

Для прохода труб круглого сечения через металлочерепицу используют гибкие разделки из термостойкой синтетической резины. Более экзотический вариант, преимущественно европейского производства — композитные алюминиевые разделки. В обоих случаях суть их работы в том, что они повторяют сложный профиль металлочерепицы и крепятся к ней как механически, так и герметизирующим клеевым соединением.

Самостоятельное изготовление разделки требует определённой сноровки и простейшего набора инструмента для кровельных работ — киянки и оправки с прямым углом. И нижний, и верхний фартук состоят из четырех Z-образных планок. На углах планки стыкуются либо подворотом, либо на фальцах, что предпочтительней. Нарезка полос кровельной стали должна выполняться без перегрева кромок, к тому же примыкающие к дымоходу и кровле края должны иметь подворот, то есть одинарную завальцовку.

Обход трубы дымохода на крыше из металлопрофиля

Исходные данные: дымоход из неоштукатуренного силикатного кирпича, для производства работ используется оцинкованная сталь.

Макет, имитирующий скат кровли под углом 30 градусов

Используется стандартное примыкание к стене

Размеры оцинкованного профиля

Шаг 1. Приставьте профиль к трубе той стороной, на которой есть изогнутая полочка для входа в штробу. Строительным маркером нарисуйте линии по всему периметру дымохода.

Профиль прикладывается к дымоходной трубе

Разметка проводится строительным маркером

Шаг 2. Болгаркой с алмазным диском прорежьте штробу глубиной не менее 2 см. Работайте внимательно, старайтесь прорези делать максимально ровными.

Производится штробление дымохода

Шаг 3. Первым установите оцинкованный лист от нижнего примыкания дымохода и основания настила металлочерепицы до карниза. По нему будет отводиться вся вода по периметру трубы. В нижней части дымоход также можно заштробить, если это сложно сделать, то ставьте его впритык к кирпичной кладке.

Первый элемент — оцинкованный лист

Шаг 4. Установите поверх этого листа нижнее примыкание. Эта очередность должна соблюдаться при любом методе отвода воды от дымохода. Во время установки листов по периметру один лист подгибается под другой, что исключает попадание в места примыкания влаги. Как снимать размеры листа и готовить выкройку?

1. Вставьте профиль в подготовленную на дымоходе канавку до плотного упора.

Профиль вставляется в канавку до упора

Отмечается линия загиба

Разрезается полочка профилирования штробы

На этом процесс вырезания заготовки завершен.

Шаг 5. Поставьте на место отрезанную деталь, согните ее боковые язычки таким образом, чтобы они максимально плотно прижимались к поверхности трубы. Для этого нужно на загибаемых язычках разогнуть полочки профиля, которые вставляются в штробу

Обращайте внимание, чтобы металл как можно плотнее прилегал к поверхности дымохода, не допускайте появления зазоров. Причина их возникновения – неправильно снятые размеры

Если зазор не превышает 2–3 мм, то ничего страшного нет, просто в дальнейшем учитывайте ошибки. Если зазор большой, то придется повторить замеры и вырезание профиля.

Загибается обрезанный язычок

Это профилирование необходимо удалить

Установка готового нижнего примыкания

Шаг 6. Приступайте к формированию бокового примыкания. Выровняйте его по нижнему, сделайте аналогичную разметку для изгиба и отрезания листа. Удалите лишние участки.

Выполняется разметка для бокового примыкания

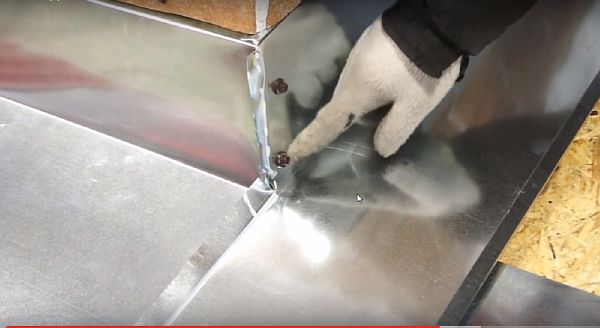

Шаг 7. Приставьте готовую деталь к трубе и зафиксируйте дюбелями. Дюбели должны иметь резиновые прокладки для герметизации.

Шаг 8. Аккуратно согните выступающие элементы на нижнюю часть отвода, деревянным или металлическим молотком максимально сильно прижмите их между собой.

Боковое примыкание закреплено

Таким же способом установите примыкание с противоположной стороны дымохода.

Шаг 9. Приступайте к монтажу замыкающего верхнего элемента примыкания. Оно делается по такому же принципу, как и первого. Единственное отличие – угол изгиба профиля надо уменьшать, а в боковых загибах под углом наклона крыши отрезать не нижнюю часть, а верхнюю.

Размечается верхний замыкающий элемент примыкания

Установлен четвертый элемент примыкания к дымоходу

На этом фиксация металлических элементов примыкания закончена, приступайте к заполнению герметиком канавок

Обращайте внимание, чтобы перегибы по краям металлических листов выполняли свою функцию и направляли потоки воды вниз

Как обойти трубы на крыше?

Вначале следует сделать подводку гидроизоляционного желоба. Его заводят на скатах, на более высоком уровне, чем грани (до 0,8 м). Желоб должен находиться в слое теплоизоляции для отведения влаги оттуда. Далее монтируется обрешетка (дополнительная). На следующем этапе производится укладка черепицы. Для ее осуществления листы следует обрезать (по форме дымохода) в точках, где есть примыкание к трубам. Покрытие укладывается согласно рекомендациям производителя металлочерепицы.

Следующий этап — нанесение на боковые грани разметочных линий, которые делаются чуть выше (примерно на 15 см) уровня кровли.

Они указывают высоту подъема фартука. По разметке следует аккуратно проштробить так, чтобы штроба прошлась только по кирпичу, не повредив кладку. После этого поверхность зачищается от пыли, которой будет много

При этом важно предварительно застелить кровлю пленкой, чтобы пыль не повредила покрытие металлочерепицы. После очистки штробы заполняются силиконом (или другим прозрачным герметиком)

Схема подводки гидроизоляционного желоба.

Далее готовится планка для крепления фартука. Она укладывается в штробу, в слой герметика, а потом крепится к металлочерепице саморезами. Аналогично производят монтаж всех частей планки для фартука, которые впоследствии соединяются друг с другом, после чего под фартук заводят лист металла. Он монтируется под нижней кромкой фартука. Его края загибаются при помощи молотка и плоскогубцев. Он предназначен для предотвращения попадания воды в дымоход с крыши.

Важно помнить, что сам фартук монтируется на крышу таким образом, чтобы он располагался на кладке трубы примерно на 15-20 см выше уровня черепицы. Когда планка для крепления фартука готова, производят монтаж самого фартука (наружного)

На планку следует смонтировать лист металлочерепицы так, чтобы он накрывал планку для крепежа фартука и заходил на лист металлочерепицы, который обтекает трубу. При этом следует осуществить монтаж внутреннего фартука, который устанавливается между металлочерепицей, смонтированной на планке, и «основным» покрытием, обтекающим трубу. Он должен предотвращать попадание влаги под крышу

Когда планка для крепления фартука готова, производят монтаж самого фартука (наружного). На планку следует смонтировать лист металлочерепицы так, чтобы он накрывал планку для крепежа фартука и заходил на лист металлочерепицы, который обтекает трубу. При этом следует осуществить монтаж внутреннего фартука, который устанавливается между металлочерепицей, смонтированной на планке, и «основным» покрытием, обтекающим трубу. Он должен предотвращать попадание влаги под крышу.

Когда металлочерепица установлена вокруг дымохода и на планке, приступают к монтажу наружной части фартука. Эта деталь не имеет дополнительных защитных и изоляционных функций, а предназначена для декора на месте прохода трубы. Устанавливается он согласно инструкции изготовителя, при этом следует проводить установку аккуратно, чтобы не испортить декоративное (или лакокрасочное) покрытие. Основным отличием монтажа наружной части от установки внутренней является система фиксации планки для примыкания к дымоходу. Для этого не нужно прокладывать штробу в кладке дымохода, хватит крепления саморезами к кирпичу. После этого планка покрывается слоем силикона, после чего может быть оштукатурена или покрашена.

Перечисленные работы описывают устройство примыкания и работы по обтеканию дымоходной трубы, выполненной из печного кирпича. Для металлических труб (которые могут как выводить дым из печи, так и вентилировать санузлы) обтекание осуществляется по-другому.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

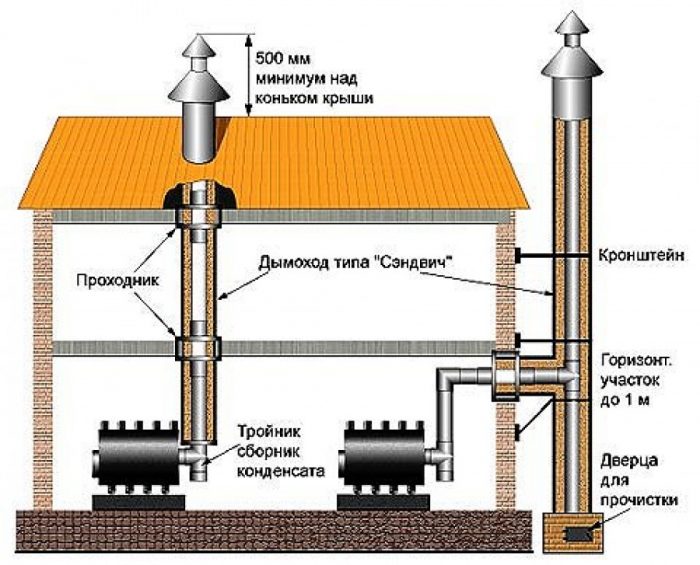

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

• Удобный узел примыкания;
• На коньке зимой не скапливается снег;
• При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

• 15 см для кирпичных и бетонных труб;
• 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

• С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
• Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

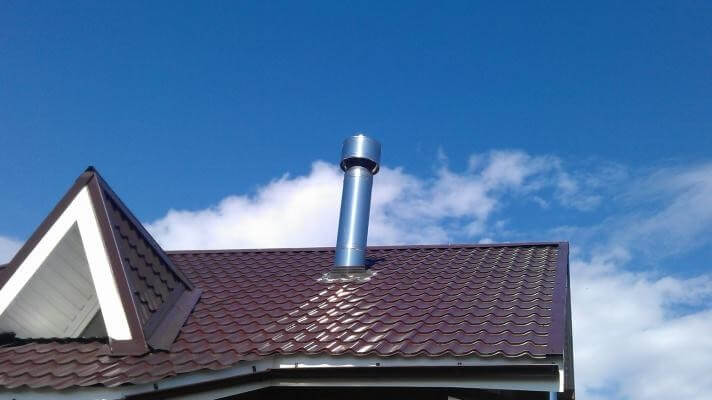

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
Одевают прокладку.
Выбирают фланец нужной формы.
В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь

Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Где расположить дымоход

На самом деле просто так, где придется, дымоход оборудовать не получится. Обычно эта деталь печной конструкции или котла отопления обустраивается на скате чердака или на коньке крыши. Сложность обустройства дымохода в первом случае будет зависеть от того, какой чердак – с закрытым или свободным доступом, – а также от наличия ряда осложняющих факторов (та же доступность проведения работ). Если труба монтируется на коньке или на скате, где имеется возможность свободного доступа к подкровельному пространству, то система стропил остается доступной. Если добраться до нее и остальным подкровельным элементам достаточно сложно, то придется разбирать часть кровельного пирога, то есть демонтировать и само покрытие, и гидроизоляцию, и обрешетку. Иначе зону прохода оборудовать правильно не удастся.

Идеальный вариант места проведения дымохода – между двумя рядом расположившимися стропильными ногами на участке, где нет затяжек, ригелей, на некотором расстоянии от конька

Притом важно, чтобы труба проходила не слишком низко по скату и не слишком высоко, иначе работы будут гораздо сложнее – придется или вмешиваться в коньковые узлы, или возиться с кровельным покрытием. Но лучше всего располагать дымоход в направлении ближе к коньку, а не к карнизной части кровли

Таблица. Высота трубы в зависимости от расстояния до конька.

Высота дымохода	Расстояние от трубы до конька, м
На 500 мм выше коньковой части	До 1,5
На одном уровне с коньковой частью	1,5-3
Высоту можно определить по линии, проведенной от конька к горизонту под углом 10 градусов	Более 3

Все остальные нормы относительно проведения дымохода можно найти в специальных нормативных документах. Как правило, место, где будет проходить этот элемент, выбирается еще на этапе проектирования дома. Но в ряде случаев – например, при капитальном ремонте кровли, замене источника обогрева помещения – дымоход обустраивается уже в готовой конструкции.

Проход дымохода с сечением «квадрат» или «прямоугольник»

Для того чтобы узел прохождения дымоотвода, имеющего квадратное сечение, был максимально герметичным, требуется изготавливать наружный и внутренний фартуки (часто для этого применяется тонкий листовой металл). Обычно сначала монтируется внутренний, а после – внешний, обустраиваемый непосредственно на поверхности кровельного пирога. При создании нижнего фартука на трубе из кирпича делается разметка, соответствующая расположению всех деталей фартука. Затем производится штробление по намеченным линиям – штроба выполняется болгаркой на глубину не менее 1,5 см. Ее требуется очистить от пыли и просушить.

Фартук кровельный из стали с полимерным покрытием

Далее монтируются все планки фартука, при этом их края вставляются в проделанную штробу и фиксируются герметиком. К самой трубе фиксация осуществляется при помощи кровельных саморезов

Если где-то есть необходимость стыковки, то важно помнить, что нахлест отдельных элементов друг на друга должен составлять примерно 15 см – только в этом случае удастся добиться рекомендуемого уровня герметичности. В нижней части фартука монтируется специальный галстук для стока воды

Он направляется в сторону ендовы или карниза.

Схема устройства примыкания дымохода к крыше

После можно переходить к обустройству наружного фартука. Нужно помнить, что на этот момент металлочерепица уже должна быть уложена на крыше. Детали этого фартука уже не обязательно заводить в штробу – достаточно просто прикрутить кровельными саморезами к самой трубе

Важно обеспечить хорошее соединение фартука и металлочерепицы и не забыть о гидроизоляции. Кстати, гидроизоляционное покрытие должно быть заведено на дымоход примерно на 5 см

Закрепить его можно строительным скотчем.
