Печи кузнецова своими руками

Возможные сложности

Большинство проблемных ситуаций с системой Кузнецова возникает из-за неправильной эксплуатации. На первых порах нельзя греть помещение бани на полной мощности. Факел внутри кузнецовской топки почти втрое выше, чем у обычной печи, поэтому стены и особенно свод очень быстро нагреваются. В результате появляются трещины и выкрашивается кладочный клей.

Кроме того, все металлические детали внутри топки должны иметь свободную посадку, чтобы тепловое расширение металла не разорвало шов или не выдавило камень.

Еще одна проблема может возникнуть в ситуации, когда дверца топки рамкой плотно соприкасается с раскаленным шамотом, со временем огнеупорный камень выдавит металлическую основу, и аппарат Кузнецова без видимых причин начнет дымить внутри бани.

Процесс строительства

Несмотря на такое разнообразие, обязательными составными частями всех печей кузнецова являются:

— сплошной железобетонный или ленточный из бутового камня фундамент, отдельный от фундамента дома. Обычно устройство печи планируется одновременно со строительством дома, если же такая идея возникает при уже выстроенном доме, фундамент для печи следует устанавливать отдельно. При этом фундамент выдвигается на 5 и более см за ее края, на него укладывается изоляционный слой (обычно рубероид), затем асбест, кровельное железо и подкладка из минеральной ваты или войлока;

— топка, размер которой строго увязывается с размером печи;

— поддувало для золы, требующее постоянной и тщательной чистки;

— колосник для размещения на нем твердого топлива;

— дымоход, также требующий регулярной и качественной очистки.

Укладка каждого ряда кирпича при строительстве печи — наиболее сложный процесс. Это тот единственный случай, когда каждый кирпич каждого ряда и каждый встраиваемый элемент печи укладываются в строго определенной последовательности и по точной технологии.

Так, первый и второй ряд кирпича устанавливаются на фундамент сплошной плитой, причем образующиеся в середине пустые участки не рекомендуется заполнять боем; на второй ряд устанавливается дверца поддувала для золы, а само поддувало конструируется с третьего по пятый ряд и т.д.

Порядок и очередность такого строительства установлен так называемыми схемами — порядовками; при этом специалисты рекомендуют сначала выстроить всухую модель печи, а затем, разобрав и пронумеровав каждый кирпич и каждую деталь, выкладывать печь уже вживую.

Достоинства

Основные преимущества печи Кузнецова — это не только отсутствие сажевых пятен на крыше бани или защита от забросов дыма внутрь парилки. Достоинств у системы Кузнецова довольно много, можно перечислить лишь наиболее важные:

  • Наличие в колпаке решетки из шамотного кирпича, на котором происходит дожигание газов и сажи в раскаленных водяных парах. В результате в дымоход печи Кузнецова попадают лишь неконденсирующиеся и летучие вещества. Проще говоря, дымовая труба не забивается сажей и не потеет конденсатом;
  • Высокий КПД топки, примерно на уровне 95%, что на 15-20% выше, чем у обычной кирпичной печи, построенной в бане с прямым отводом дыма в трубу;
  • Высокая температура свода в колпаке обеспечивает нагрев засыпки до 400оС, камни никогда не будут холодными, даже при небольшой загрузке топки дровами.

Особенностью конструкции Кузнецова является то, что в процессе дожигания газов под сводом топки в верхней части колпака развивается очень высокая температура. Это способствует глубокому сжиганию газов, продуктов термолиза дров. На первый взгляд пустяк, но если кому-то придет в голову топить печь в бане сосновыми дровами или нарезанными чурками от деревянных шпал, ничего страшного не произойдет. Ничего, кроме постороннего запаха, не появится.

Кузнецов, разрабатывая в прошлом веке свою версию дровяной печи для бани, придумал интересное устройство, известное, как сухой шов. По сути, это вертикальная щель или зазор 1,5-2 см между стенкой и торцом перегородки, отделяющей пространство колпака от топки. Через верхнюю часть зазора горячие газы перетекают из топки в колпаковое пространство.

Через нижний край шва более холодные балластные газы, не поддерживающие горение, прямиком отправляются в дымоход, не отбирая драгоценное тепло у продуктов горения. Именно благодаря этому устройству печь Кузнецова получила широкое распространение, как наиболее экономичная для обогрева бани, жилых помещений, для сушки продуктов и выпечки хлеба.

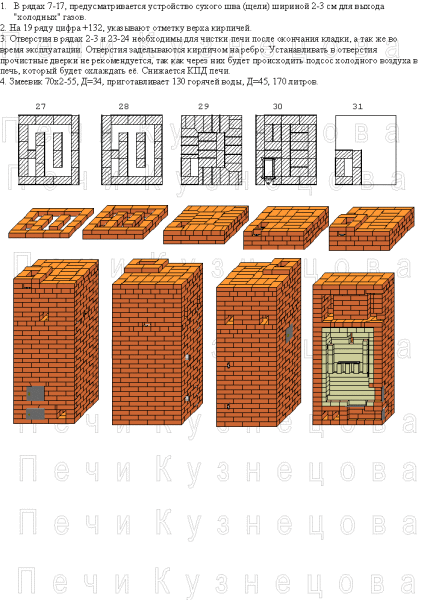

Порядовка банной печи Кузнецова П1

Порядовка этой печи взята с официального сайта печника Кузнецова. Имеющиеся пояснения и схема регистра и теплоизоляции печной дверцы тоже оттуда. В свободном доступе на сайте есть несколько проектов с порядовкой, но большая часть из них недоступна.

Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1Порядовка банной печи Кузнецова БИК П1

Глядя на те проекты, которые можно скачать любому, поражаешься простоте и изящности решений. Остается только правильно все сложить и пользоваться.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

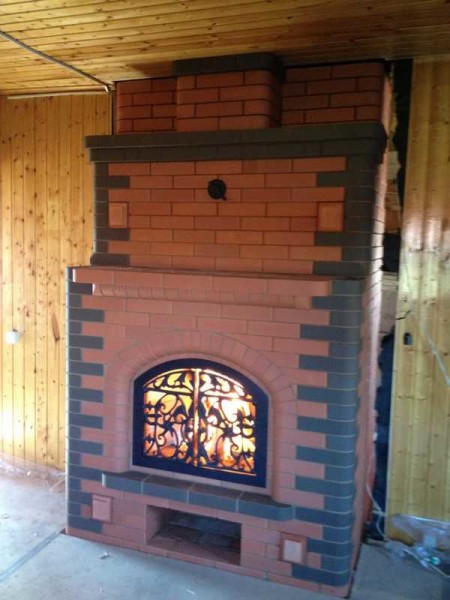

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Особенности печи Кузнецова

Эффективность и экономия углеводородов – главная особенность этих разработок

Изобретатель главное внимание уделяет рациональной циркуляции газов внутри конструкции, — внутренние каналы устроены таким образом, что позволяет создать интенсивные потоки сгоревших продуктов с теплым воздухом внутри конструкции, которые передают максимально возможное тепло на стенки печи

Задержка нагретых воздушных масс в полостях – это главное и основное условие для максимальной теплопередачи от сгоревших углеводородов. Так называемая колпаковая конструкция позволяет закручивать воздушный поток внутри камер, задерживаясь там, что и отличает от всех других обогревательных устройств на дровах, где нагретый воздух не встречает сопротивления и почти вся тепловая энергия вылетает в трубу.


Принцип работы

Наиболее распространённым решение является конструкция с двумя колпаками, которые находятся друг над другом. При этом во вторую камеру воздух поступает с нулевого уровня, т.е. только на пути нагретого воздуха возводиться преграда. Таким образом, воздушные массы насильно удерживаются максимально возможное время в каждом колпачном отсеке, при этом передавая практически всю энергию кирпичным стенкам печи. КПД некоторых конструкций достигает 90%!

Видео о технологии Кузнецова:

Помимо вихревых движений воздушных потоков, создаваемых в конструкциях, последние оснащаются дополнительными задвижками, которые позволяют перенаправлять тёплые газы. Таким образом, есть возможность переключать тепловые режимы.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

  • для отопления;
  • для приготовления пищи;
  • для бани;
  • для улицы (барбекю);
  • с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное — это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

  1. Огнеупорный кирпич (шамотный);
  2. Кирпич для тела печи (внешняя кладка);
  3. Огнеупорная глина (около 100 кг);
  4. Чистый песок;
  5. Проволока из металла;
  6. Стальной уголок;
  7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.. Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

  • кирпич для печи (красный, огнеупорный);
  • колосниковая решетка;
  • дверца для печной, варочной топки и поддувала;
  • панель для варки;
  • «летняя», топочная и задвижка для дымоходной трубы;
  • металлический уголок и полоска;
  • лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

  • кельма;
  • шпатели;
  • миксерная насадка для раствора;
  • строительный уровень;
  • болгарка;
  • перфоратор;
  • отвес;
  • посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

  • Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
  • Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
  • Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
  • Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

  1. Выкапывается яма прямоугольной формы глубиной около 1 метра.
  2. Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
  3. Формируется опалубка из древесных досок.
  4. К работе подключают прут из металла для армирования бетонного слоя.
  5. Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
  6. Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

  1. Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
  2. Создается основа камеры поддувала и нижнего колпака.
  3. Закладывается кирпичный слой по стандартному принципу.
  4. Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
  5. Порядовка подразумевает создание топливной камеры.
  6. Происходит процесс установки дверцы для камеры сгорания.
  7. Следующий ряд подразумевает стандартный принцип укладки.
  8. Выкладка огнеупорным и красным кирпичом согласно схеме.
  9. На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
  10. Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Особенности печи Кузнецова

Печи инженера Кузнецова известны не только на родине, но и во всем мире с 60-х годов прошлого века.

Причем актуальность разработок полувековой давности нисколько не стала меньше, а наоборот — печи Кузнецова все более популярны.

Целью модернизации старинной конструкции русской печи при не столь значительном изменении ее внутреннего устройства было создание отопительного агрегата с более высоким КПД при экономии топлива.

Колпаковые печи — одни из самых распространённых и по характеристикам ничуть не уступают канальным печам.

Данная печка — новейшая разработка в консервативной сфере: монтаже и проектировании печей. Эту печку отличает принципиально новый метод использования горячего газа.

В конструкции стандартного типа движение холодного и горячего газа происходит за счёт тяги воздуха, поступление которого происходит через зольник.

Колпаковая печь по своему принципу очень похожа на работу ракетных печей, где горячие газы движутся не под воздействием тяги дымовой трубы, а благодаря силе тяжести самих газов.

Усиливаем конструкцию проволокой

https://youtube.com/watch?v=vXFx1VcDXKQ

Каждый третий ряд стоит укладывать с металлической проволокой, это маленькая, но необходимая деталь, которая сделает конструкцию надёжной. Железные составляющие необходимо вставлять в кладку с зазором в 0,5 см, а образовавшуюся пустоту заполнять огнеупорной ватой.

Для изготовления банной печи Кузнецова своими руками не обязательно иметь навыки кладки. При наличии схемы и чертежей, если работать внимательно, все обязательно получится. Чтобы найти схему, достаточно зайти на сайт Кузнецова, там находится доступная всем информация, использовать которую может каждый желающий.

Если же у вас есть опыт кладки, то проблем не возникнет, главное придерживаться инструкции.

Что такое колпаковая печь

На протяжении многих столетий печи были практически единственным приспособлением для приготовления пищи. Хотя некоторые конструкции широко использовались и в промышленной области. На смену традиционной печи, которая нуждалась в модернизации, пришла инновационная идея, разработчика Кузнецова.

Колпаковая печь выгодно отличается от своих товарок

Кирпичная колпаковая печь имеет ряд неоспоримых преимуществ, главным из которых является тот факт, что горячие газы, образуемые в процессе горения топлива, проходят по конструкции не только благодаря наличию трубы, но и потому, что имеет место естественная тяга. По сравнению с обычными печами, колпаковая практически не подвержена деформации. Однако, особенностью данной конструкции является то, что образовавшееся тепло способно сохраняться значительно дольше, даже при условии не плотно закрытой задвижки. Свое название печь получила именно потому, что тепло поднимается под колпак. Остывая, воздух вытесняется порывами более горячего и опускается вниз.

Если перед профессиональным печником поставлена задача выложить некую конструкцию для обогрева помещения, то в большинстве случаев приоритетным вариантом рассматривается именно колпаковая печь. Причин тому несколько.

  • Во-первых, процесс монтажа довольно таки простой и не требует длительных трудовых затрат.
  • Во-вторых, нет необходимости просчитывать высоту трубы для создания тяги, как в классической русской печи.

Если проанализировать принцип действия колпаковой печи, то можно провести аналогию с простым лабораторным опытом. Для этого вам понадобится самый обычный стакан из стекла и сигарета (марка не имеет значения). Последовательность действий такова: стакан необходимо перевернуть вверх дном, а снизу поднести тлеющую сигарету. В результате горения папиросы образовывается дым, который изначально поднимается вверх, т.е. к донышку стакана. Остывая же, он опускается обратно вниз по стенкам.

схема и принцип действия печи

Именно по такому принципу и разработана конструкция колпаковой печи. В результате, потери теплового воздуха практически сводятся к нулю, поскольку из-под такого колпака нет никакого выхода для тепла до тех пор, пока воздух не остынет. Следовательно, главный двигатель теплого воздуха – это естественная циркуляция горячих газов. А выкладка колпаковой печи осуществляется по согласованному проекту с соблюдением всех нормативов и требований к подобным работам, главное из которых – соблюдение мер противопожарной безопасности.

Стоит также отметить еще одно преимущество работы колпаковых печей. Это способность максимально быстро, а главное, равномерно прогреваться. Однако, чем больше толщина стены, тем больше потребуется времени на то, чтобы конструкция нагрелась и выделяла достаточное количество тепла для обогрева пространства вокруг.

Холодный воздух, который после остывания опускается вниз выходит наружу через специально оборудованные каналы отвода, минуя колпаки. Это свидетельствует о том, что нагретый воздух всегда остается внутри помещения, а холодный беспрепятственно выводится на улицу. Колпак же, в свою очередь не подвержен остыванию, поскольку внутри образовывается газовая пробка, препятствующая утечки теплого воздуха.

Колпаковую печь можно охарактеризовать как одну из самых удачных конструкций, предназначенных не только для обогрева, но и для приготовления пищи. Во-первых, тепло, полученное в процессе горения топлива, сохраняется дольше, чем у других отопительных устройств. Во-вторых, даже после длительной эксплуатации печь не трескается, поскольку при проектировании все было продумано до мелочей и холодная кладка никак не взаимодействует с горячей. В-третьих, возникновение сажи в вентиляционных системах печи практически исключено. А главное, сама конструкция печи достаточно легкая, поскольку нет утяжеляющих элементов, например отопительный щиток.

Достоинства колпаковых печей

  • Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:
  • колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;
  • температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;
  • на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;
  • для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;
  • отопительные модификации печек при компактных размерах могут отапливать значительную площадь;
  • по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

  1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
  2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
  3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
  4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
  5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
  6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
  7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Колпаковая печь Кузнецова

Колпаковыми из называют оттого, что внутри печи, согласно проекту, сооружается своего рода колпак, который объединяет очаг непосредственно и нижнюю часть печи. Колпак служит разделителем газов, и сортирует их на горячие и холодные, что позволяет выводить холодные газы, а горячие оставлять в печи как можно дольше. Горячие газы попросту поднимаются под колпак и остаются там долгое время, не вылетая в трубу, как в обычной русской печи, а наоборот аккумулируя тепло.

Естественно, в печи за счет этого поднимается температура горения, как следствие, вырастает КПД до 80-90%. Кроме этого, система свободного движения газов помогает сделать нагрев печи гораздо равномернее, а образование сажи не такое интенсивное. Как результат применения всех этих конструктивных тонкостей выплывают такие преимущества кузнецовок:

  • огромный КПД;
  • экономичность;
  • высокая стойкость печи к образованию трещин;
  • свободное отношение к форме и дизайну печи;
  • очень равномерный прогрев;
  • минимальное дымление;
  • нетребовательность конструкции к обслуживанию.

О варочной печи

Варочная печь уже давно уступила лидерство другим модификациям – электрическим, газовым плитам. Поэтому проигрывают в этом отношении и конструкции Кузнецова.

Если сравнивать с устройством для отопления, колпаковые варочные изделия имеют более усложненное исполнение. У такой конструкции должна присутствовать плита, возможно наличие духового шкафа. Однако и в этом случае устройство Кузнецова используется принцип свободного перемещения газов.

В конструкции сохраняется высокий КПД, к тому же ее можно использовать как камин. Такие устройства позволяют не только варить, жарить, запекать и коптить еду, но и греть воду, сушить и даже лечить.

Печи Кузнецова с камином характеризуются повышенной теплоотдачей, низкой температурой уходящих газов. Такой вариант исполнения способен обогреть помещения большой площади.

Конечно, наиболее высокой степенью теплоотдачи характеризуются банные конструкции Кузнецова. Одна печь способна прогреть и помещения для отдыха, и помывочную, и даже парилку. Поэтому ее могут использовать в качестве устройства для обеспечения эффекта русской бани.

Поскольку конструкции хорошо сохраняют тепло, нет необходимости постоянно подкидывать дрова. Соответственно, прогрев печи зависит от размеров колпака: чем он больше, тем лучше.

Печи Кузнецова не устанавливают к внешней стене дома, поскольку это снижает эффект от работы устройства. К тому же при возведении конструкции требуется учитывать возможность доступа к колпакам для чистки, если используется двухколпаковая конструкция.

Еще одно преимущество применения печей Кузнецова для отопления – возможность использования для приготовления пищи. Для этого могут задействоваться разогретые в камине угли.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

  • Нижний колпак оснащён специальным металлическим противнем с камнями.
  • Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
  • Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
  • Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

  • Непосредственно от раскалённых газов.
  • В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

Отличительные особенности печей Кузнецова

Печи Кузнецова представлены в различных модификациях, отличающихся функционалом. Такие устройства бывают:

  • Отопительные. Применяются исключительно в отопительных целях.
  • Камины. Такие конструкции имеют эстетически привлекательный внешний вид, при этом с неизменно высоким коэффициентом КПД, что свойственно всем печным устройствам Кузнецова.
  • Хлебные. Такого рода печь имеет духовой шкаф, используемый для запекания, в том числе и приготовление хлебобулочных изделий.
  • Варочные поверхности. Используются для различных способов термообработки продуктов.
  • Уличные. Барбекю комплексы или стационарные мангалы.
  • Комплексные. Совмещают в себе несколько функций в одной конструкции.

Самые востребованные варианты печи – комплексные. Данное устройство укомплектовано различными элементами, предназначенными для отопления помещения и приготовления пищи. В такой модели топливник расположен близко к полу, тем самымобеспечивая прогревание нижней части, в то время когда потоки горячего воздуха медленно распределяются к верхним отделам, нагревая все устройство в целом.

За счет специального колпака, расположенного в нижнем выходном отверстии, проводится сепарация горячего потока газа. Процесс происходит по следующей схеме: потоки горячего воздуха, образующиеся на нижнем уровне, поднимаются вверх, нагревая печку, струя холодного – остается в колпаке и выходит через это отверстие. Процедура имеет непрерывный циркулирующий цикл, до полного исчерпания запасов топливных материалов.

Печь Кузнецова может применятся не только в качестве альтернативы кухонной плите и отопительного прибора, но и для обеспечения водоснабжения горячей водой. С этой целью, на изнанке колпака монтируют чугунный или стальной теплообменник.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
