Установка печи с выносной топкой своими руками
Содержание:
- Особенности
- Лучшие чугунные дровяные печи для бани
- Достоинства расположения печи с выносным топливным каналом
- Дымоход для банной печи
- Ввод печки в эксплуатацию
- Выбор и обустройство каменки с наружной топкой
- Как установить каменку с наружной топкой?
- Как безопасно установить металлическую банную печь с выносной топкой.
- Как сделать своими руками?
Особенности
Русский человек, выбирая вариант банной печи, всегда останавливает свой выбор на дровяном топливе. Если в недалеком прошлом печи требовалось сооружать самостоятельно, сегодня можно приобрести конструкцию в любом специализированном магазине и даже заказать печное изделие, разработав эксклюзивный дизайн. Производители, в свою очередь, предлагают потребителям готовые варианты печей из разных материалов. При этом не забывают учитывать эстетичность конструкции.
Установить печное оборудование можно самостоятельно, однако рекомендуется пригласить мастера. При монтаже нельзя допускать ошибок, иначе устройство не сможет нагреваться до требуемой температуры, а значит, не будет эффективным.
Лучшие чугунные дровяные печи для бани
В этих печах чугун используется не только для элементов топки, но и для изготовления корпуса печи. Гораздо массивнее стальных каменок. Отлично долго держат тепло, но медленнее прогревают помещения, образуют мягкий пар.
1
Дровяная банная печь Гефест ЗК 18 (М)
Изготовлена из чугуна СЧ 20 с добавлением хрома. В линейке Гефест модификация ЗК обладает более мощным парообразованием и создает идеальный режим русской бани. Усиленная закрытая каменка на 18 м3 снабжена углублением внутрь топки (сюда размещается дополнительный заклад для пара), а соприкасающаяся с пламенем нижняя часть еще и теплосъемными шипами (направлены вглубь). В итоге площадь нагрева увеличивается в разы, ускоряется теплопередача.
Особенности:
- наличие двух камер горения, причем каменка – это второй свод топки;
- пламеразделитель нижней топки для направления потока огня к тыльной стене с последующей подачей в дымоход;
- воздушник под камерой для поступления дополнительного кислорода, минуя камеру сгорания;
- два типа дверок – со стеклом и сплошная чугунная.
Печи Гефест ЗК работают исключительно в облицовке (входят в комплектацию). Поставляются варианты «Оптима» или «Президент».
2
Дровяная банная печь Ермак 16 Сетка-Премиум (Чугун)
Долговечная модульная чугунно-стальная печь. Надежная топка выполнена из литого чугуна с содержанием графита, а каменка и сложные дымоходы из конструкционной углеродистой стали. Емкая открытая сетчатая каменка (она же корпус) формирует режим сухой парной. Любители русской бани могут оснастить печь закрытой каменкой и получить мягкий, влажный пар.
Производитель предлагает до 7 модулей на одну печь. Отопительную систему можно дооснастить парообразователем, выносным баком, конвектором, теплообменником.
3
Дровяная банная печь Ермак 16 Премиум (Чугун)
Еще одна модульная чугунно-стальная печь в линейке Ермак 16. Многие параметры Премиум и Сетки-премиум схожи: та же вариативность опций, мультирежимная работа, объемная топка с разделением огня на 4 потока.
Основное отличие модели в объеме каменки. Здесь он «всего» 40 кг (у сетки 150-200 кг), однако опции позволяют докупить сетку-каменку и увеличить емкость аккумулятора тепла. Другая особенность этой модели заключается в более быстром прогреве помещений, чему способствует внешний кожух-конвектор по корпусу печи.
Видео: Как выбрать хорошую печь для бани на дровах
Достоинства расположения печи с выносным топливным каналом
Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.
Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:
- При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
- Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
- Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
- В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
- Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
- Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
- Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.
Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.
Цены на печь в баню
банная печь
В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»
Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.
Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.
Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.
Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:
- Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
- Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
- В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.
В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу
В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.
Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.
Дымоход для банной печи
Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:
Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

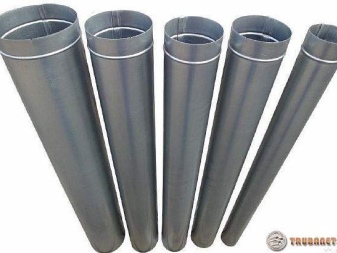

Цены на дымоходные трубы
дымоходные трубы
- Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
- Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.
Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.
Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.
Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену
К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.
Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.
К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.
Цены на сэндвич-трубы
сэндвич-трубы
*******
Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.
В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.
Ввод печки в эксплуатацию
При первой растопке печь разогревают часа 1,5, затем переходят к полноценной топке
Кирпичную кладку сушат при температуре +5 — +30°С. В это время дверки и задвижки открывают круглосуточно. Первая растопка проходит без использования горючих жидкостей и легковоспламеняющихся материалов. Применяют сухие газеты, мелкие щепки. После получения устойчивого огня можно подкладывать поленья маленькими порциями.
Поддувало держат открытым, интенсивность горения контролируют прикрытием или открытием дверки. Проверяют тягу, скорость нагрева. Процесс разогрева продолжается 1 – 1,5 часа, затем можно переходить к нормальной топке печки.
Выбор и обустройство каменки с наружной топкой
Устройство печи с выносной топкой.
Купить металлические печки для бани, для которых предусмотрена выносная топка, можно в специализированном магазине. Модели промышленного изготовления имеют надежную защиту, которая обеспечивает безопасность эксплуатации устройства. Не потребуется заботиться о том, какой кирпич выбрать, поскольку необходимость обкладывать металлические печи для защиты от ожогов отсутствует. Определенный дискомфорт, вызываемый эксплуатацией модели, бывает связан с потребностью постоянно подкладывать дрова. Поскольку в парилке становится слишком жарко из-за полного разгара топлива, то постепенное угасание огня приводит к остыванию помещения.
Для самостоятельного изготовления печи можно воспользоваться металлическим листом. Для осуществления такого проекта не потребуется много времени. Расходы тоже будут не слишком большими. Сделать стенки банной печи из кирпича не составит особого труда, если целиком обложить самодельную конструкцию в целях безопасности специальным шамотным кирпичом. Отдача тепла от устройства будет равномерной и безопасной.
Многие специалисты рекомендуют использовать тяжелый шамот для обкладки печи для бани так как из кирпича обычные устройства могут иметь низкий уровень теплоотдачи. Это характерно для плавильных печей, изготавливаемых из шамотного кирпича. Печная конструкция для бани должна выдерживать высокую температуру по причине более легкой отдачи тепла.
Шамотный кирпич, которым обычно обустраивают дымоходы для бань, можно заменить красным. Стоимость данного материала является более низкой по сравнению с ценой на другие аналогичные, поэтому его применение считается более выгодным при устройстве кирпичных печей для бани с выносными топками. Этот материал соответствует всем стандартам, отвечает эксплуатационным требованиям и противопожарным характеристикам.
Преимущества топки из предбанника
Монтаж печи с выносной топкой.
Схема установки печной конструкции предполагает разделение предбанника и парилки. Отопительное устройство обычно устанавливается возле перегородки, что очень удобно как в холодное, так и теплое время года. Можно выделить целый ряд преимуществ, которыми обладает такая схема печи и предбанника:
- Наименьшая степень выгорания воздуха в предбаннике исключает необходимость монтажа системы вентиляции.
- Хранение и закладка дров в помещении предбанника позволяют постоянно поддерживать чистоту в парной.
- Забор и обновление воздуха для горения топлива обеспечивают необходимую вентиляцию и свежесть в парилке.
- Установленная печь в баню не требует устройства прохода через стену, поскольку дверца топки расположена в парной.
- Возможность непосредственного контроля температуры внутри банных помещений.
- Дополнительное нагревание парилки за счет топочной дверцы.
- Удобная закладка дров, которые можно поднести ближе к печи.
- Экономия площади помещения парной небольших размеров, составляющая около 1 м.кв.
Проекты печей с топкой в предбаннике позволяют создавать «легкий» пар, получать эстетическое удовольствие от вида пламени в топке со стеклянной дверцей. Убрать золу со щепками из сухого предбанника не составит особого труда, как и мусор, оставленный после хождения в этом помещении в уличной обуви. По традиции топить баню из предбанника очень удобно, так как закладка дров осуществляется вне парилки, где всегда будет чисто.
Как установить каменку с наружной топкой?
Защита стены при выведении топки в предбанник.
Производить установку каменки с выносной топкой допускается и без фундамента. Это обусловлено весом металлических конструкций, который составляет менее 700 кг. Данная ситуация требует бетонной заливки или применения прочных лаг для устройства напольного покрытия
Монтируя печь из кирпича, важно соблюдать все установленные нормативы
Топка может быть выведена со стеной предбанника на один уровень либо оставлена заглубленной в проеме, что является более предпочтительным. Способ безопасен, так как дверца топки при таком расположении не сможет стать причиной ожога.
Простая кладка в проеме между металлической каменкой и кирпичом предполагает наличие свободного пространства в несколько сантиметров. Для закладки зазора может быть использована базальтовая вата, монтажная пена, асбест либо картон. Между кирпичной кладкой и металлическим каналом должен оставаться промежуток. Изолятором для него может служить асбестовый шнур.
Перед тем как выложить печь в области канала, следует подготовить стальной уголок. Его применяют при кладке кирпича над каналом, а самый верхний ряд иногда выдвигают вперед, чтобы в предбаннике образовалась каминная полка небольших размеров.
Рекомендации по монтажу
Защита пола при установке печи.
Перед тем как сложить печь для бани, необходимо ознакомиться с правилами техники безопасности. Это позволит в дальнейшем избежать возникновения пожаров, вызванных неправильной установкой печей. Начальный этап монтажа требует подготовить все необходимые чертежи либо сделать их самостоятельно. Ниже приведены рекомендации, которые следует соблюдать, чтобы построить печь для бани, отвечающую всем требованиям безопасности эксплуатации топки:
- нельзя монтировать металлические либо кирпичные печи для бани непосредственно на деревянном полу, поскольку он должен быть защищен теплоизоляционным «пирогом» как в парной, так и перед топкой в предбаннике;
- труба каменки должна быть изолирована от горючих материалов кровли и перекрытия;
- нагретая поверхность кирпичной каменки от стены парной, выложенной из горючего материала, должна располагаться на расстоянии не меньше 32 см;
- металлическая каменка обычно находится от деревянной стены на расстоянии около 1 м;
- топка каменки должна быть расположена от противоположной стены предбанника на расстоянии не менее 1,5 м.
Перед тем как сделать печь, указанные выше значения иногда уменьшают. При этом необходимо позаботиться о специальных защитных экранах с целью безопасного расположения каменки в бане. Перед устройством печи пол покрывают базальтовым картоном, на который сверху необходимо настелить лист металла, выступающего за пределы корпуса каменки минимум на 5 см с каждой стороны. Металлический лист должен служить защитой пола от вылетающих искр из топки.
Устройство дымохода банной печи.
Труба каменки из кирпича для бани, сделанная своими руками, обычно изолируется от горючих материалов, с помощью которых обустроено помещение. Проекты кирпичных печей предусматривают подключение дымохода в последнюю очередь. Отверстие для дымохода необходимо сделать так, чтобы его стенки находились от балок перекрытия на расстоянии не меньше 25 см.
В отверстие вставляется защитный короб, который не должен выступать в парную. К нижней части короба крепят влагостойкий гипсокартон с отверстием под трубу. После устройства дымохода ящик заполняется минеральной ватой. Если печь для бани из кирпича планируется оборудовать железным дымоходом, то можно воспользоваться тем же стальным коробом с изоляцией. Смонтированный на баню из кирпича дымоход должен возвышаться над кровлей не менее, чем на 80 см.
Как безопасно установить металлическую банную печь с выносной топкой.
Во первых давайте уточним чем отличается печь с выносной топкой от обычной банной печи.
- Банная печь с выносной топкой.
- Банная печь без выносной топки
Название “Выносная топка” не вполне корректное.
Более правильно говорить: “Выносной топливный канал” или “Топочный туннель“
Т.к. сама топка конечно никуда не выносится и остаётся внутри печи.
А вот дверца топки отодвигается от печи специальным туннелем.
Это выдвижение дверцы даёт нам возможность топить печь через стену.
Печь находится в парной, а дверца её топки в предбаннике.
Пользователю печи с выносным топливным каналом нужно помнить что туннель это не топка и он служит только для отодвигания дверцы от печи.
Обычно туннель значительно слабже чем топка печи и не предназначен для того чтобы непосредственно в нём горело топливо.
Поэтому в таких печах дрова следует класть глубже, в саму топку печи, а не оставлять их гореть в тоннеле, иначе туннель может быть испорчен.
Сложность монтажа печей с выносной топкой.
Основная трудность в том, что помимо стандартных противопожарных мероприятий добавляется проход тоннеля сквозь стену.
В бане эти стены, чаще всего, горючие.
Поэтому нужно вырезать часть горючей конструкции и сделать область вокруг тоннеля негорючей.
Для устройства негорючего окружения топочного туннеля есть несколько способов.
Здесь я хочу показать вариант установки печи с выносной топкой с помощью кирпичной кладки.
Портал выносной топки через стену.
Для начала нужно убедиться в надёжности основания на котором будет размещена печь и кирпичная кладка.
Лучше если у вас будет подготовлен специальный фундамент под эту конструкцию.
Для удобства я буду называть кирпичную стенку вокруг топочного тоннеля порталом.
В моём примере кроме портала выносной топки кирпичной кладкой выполнен весь угол в котором расположена печь.
Кирпичная кладка возле банной печи.
Такое решение эффективно защищает горючие стены возле печи.
Кирпичная стена построенная рядом со стеной сруба занимает место и это минус.
Но плюс в том что при усадке сруба не возникнет сложностей т.к. стена и сруб абсолютно автономны.
Не обязательно делать стену высоко, достаточно на высоту указанную в инструкции по монтажу вашей печи.
Компенсационные зазоры между кирпичом и срубом.
Кирпичная кладка не должна быть связана со срубом, иначе давая усадку сруб будет её разрушать.
Или наоборот, если портал окажется крепче, сруб упёршись в кирпичную кладку начнёт сам трещать.
Для избежания этого нужно оставлять между кладкой и срубом компенсационные зазоры, на усадку.
Углубление в кирпичной стене для смещения печи внутрь парной.
В примере внутри парной добавлен кирпичный угол и из за этого приходится выдвигать печь дальше от стены сруба.
Печь не рассчитана на такое сильное выдвижение (туннель недостаточен), поэтому здесь в кирпичном портале сделано углубление.
Углубление в портале в стене.
Этим углублением дверца, как бы убрана вглубь стены, при этом соблюдены все противопожарные требования.
Нельзя прижимать кирпич к железу.
При кладке кирпичного портала для туннеля металлической печи важно оставлять компенсационные зазоры вокруг тоннеля. Железо при нагревании будет расширяться и расталкивать кирпичную кладку
Железо при нагревании будет расширяться и расталкивать кирпичную кладку.
Для компенсации этого движения достаточно зазора в 5мм.
Форма кирпичной стенки вокруг выносного топливного канала печи может быть различной.
Главное помнить про компенсационные зазоры с деревом и с железом и сделать работу с соблюдением инструкции к печи и соблюдением противопожарных норм.
Как сделать своими руками?
Установка печи из кирпича – процедура несложная. Достаточно рассчитать размер, сделать фундамент. Но куда сложнее смастерить металлическое печное устройство, чтобы самодельная конструкция отвечала всем нормам.
Для работы потребуется запастись некоторыми материалами и инвентарем. Понадобятся:
- лист стали толщиной в 1 см;
- труба – 160 см с толщиной 1 см;
- металлопрокатное изделие – диаметр 10 см;
- решетка;
- петли, щеколда, кран;
- болгарка;
- сварка;
- рулетка.
Прежде всего необходимо подготовить чертеж конструкции с указанием размеров каждого отдельного элемента. Сборку необходимо осуществлять согласно указанной схеме.
- Подготовленная труба разделяется на 2 части – 90 см и 70 см.
- В нижней части изделия на расстоянии 10 см от днища делается прямоугольный проем, который станет поддувалом. Его размер должен составлять 20х5 см.
- Над камерой изменения тяги вырезается отверстие, куда будет загружаться дровяное топливо.
- На корпус привариваются петли и ушки от щеколды.
- Из срезанных кусков с корпуса делаются дверки для поддувала и топки.
- Из металлического листа вырезается круг диаметром 70 см. В центральной части делается отверстие, соответствующее размеру колосника. Созданное отверстие вваривается внутрь подготавливаемого корпуса чуть выше поддувала.
- На небольшом расстоянии от топки делается ниша для камней.
- В месте размещения булыжников следует создать решетку – для этого потребуются металлические прутья.
- На подготовленную конструкцию выкладываются булыжники.
- Вырезается еще 1 круг диаметром 70 см, где сбоку делается отверстие для дымохода.
- К этому отверстию приваривается труба. Изначально устанавливается конструкция с дымовым каналом, после чего приваривается к корпусу печи.
- К корпусу приваривается оставшаяся труба 70 см. Она будет служить резервуаром для воды.
- В баке делается выемка для крана, после чего это место проваривается, чтобы не оставалось щелей.
- Стальной круг диаметром 70 см разделяется на 2 неравные части. Больший кусок ставится на печной конструкции, через него проходит дымовая труба. Меньшая часть будет служить люком для заливки воды.
Как сделать печь для бани, смотрите в видео.
