Делаем приспособление для колки дров своими руками

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);


Дровокол-лом

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

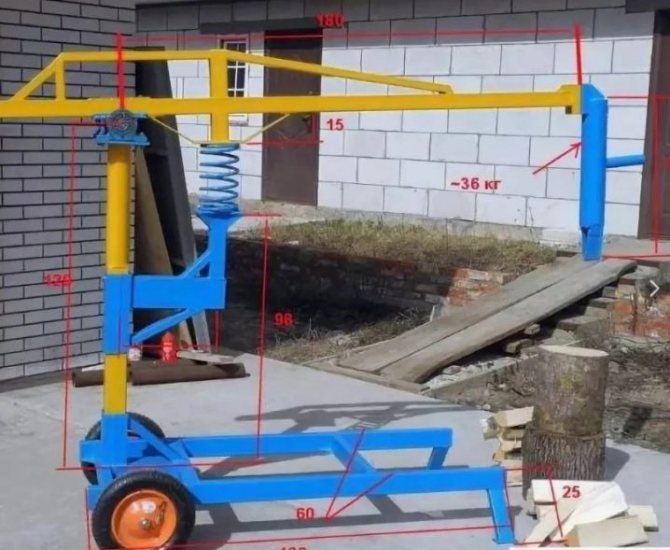

Пружинный ручной дровокол, сделанный своими руками

  • с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
  • реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

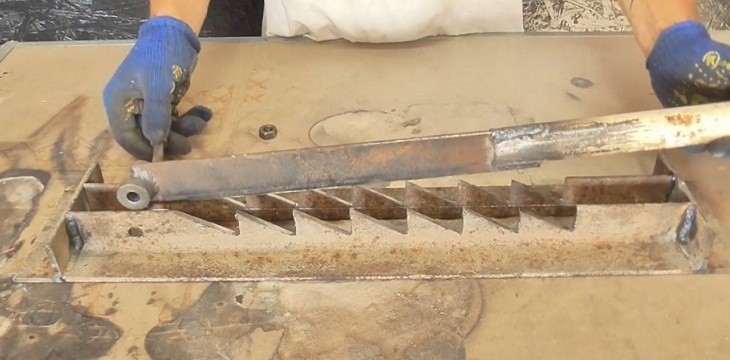

Самодельный реечный дровокол

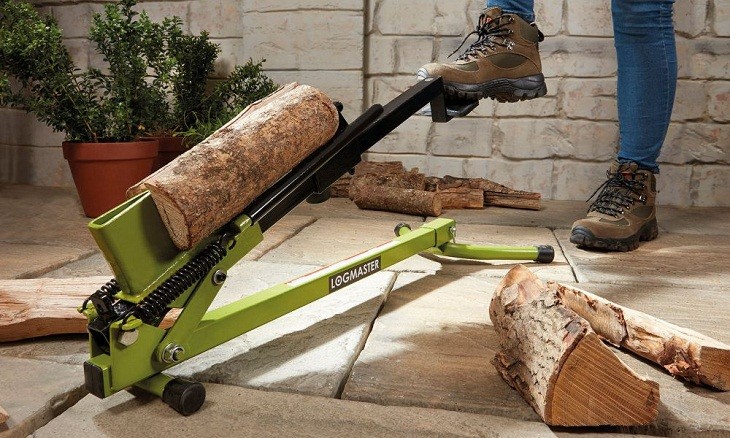

Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).


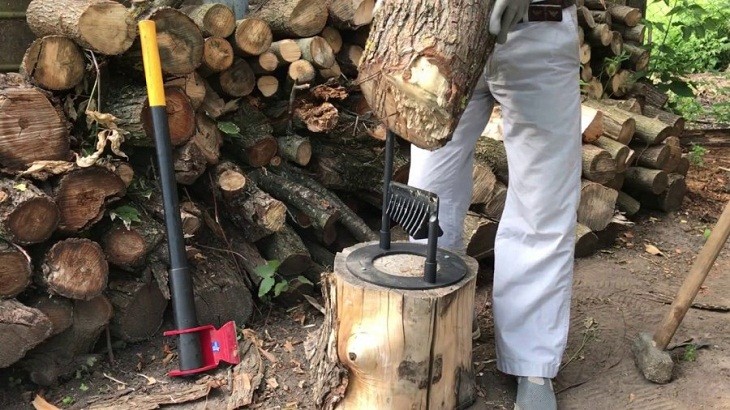

Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.


Фото дровокола Greenween
Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.


Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.


У базовой модификации дровокола имеется сплошное металлическое кольцо

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.


Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.


Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

  • небольшие размеры;
  • уменьшение прикладываемой физической силы во время работы;
  • универсальность (об этом мы рассказали выше).


«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

  • непривлекательный внешний вид;
  • нагрузка на поясницу (это никуда не девается);
  • высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
  • появление мозолей (даже невзирая на то, что рукоятки резиновые).


При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.


Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровокола Средняя стоимость, руб.
Greenween 5 650
«Стрела» 1 690
Kolundrov 5 800

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

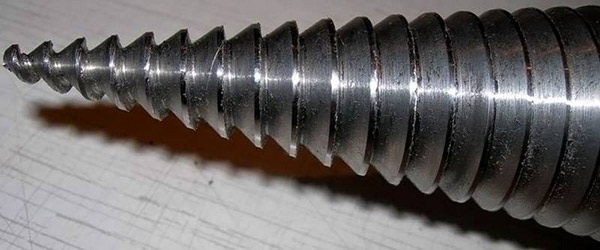

Винтовой конус дровокола


Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.


Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Рекомендуем : Беседка своими руками фото и размеры

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.


Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.


Схема демонстрирует почему поленья нельзя подавать горизонтально.

Дровокол гидравлический своими руками

Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.

В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.

В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра

Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

Вот так может выглядеть готовая модель.

Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.

Основные детали и узлы устройства представлены на сборочной схеме.

Здесь:

  1. станина;
  2. колун (нож);
  3. колеса (опционально, при необходимости периодически перемещать станок);
  4. каретка, толкающая чурку на нож;
  5. гидравлический цилиндр;
  6. распределитель гидравлического типа с рычагом, он приводит станок в действие;
  7. гидравлический насос (модели НШ-32);
  8. бак для заливки жидкости (масла), объем 32 л;
  9. приводной вал гидравлического насоса с карданом;
  10. кожух приводного вала;
  11. двигатель электрический (модель АИР80В2);
  12. поворотная площадка;
  13. шкив ведущий;
  14. шкив ведомый;
  15. приводной ремень.

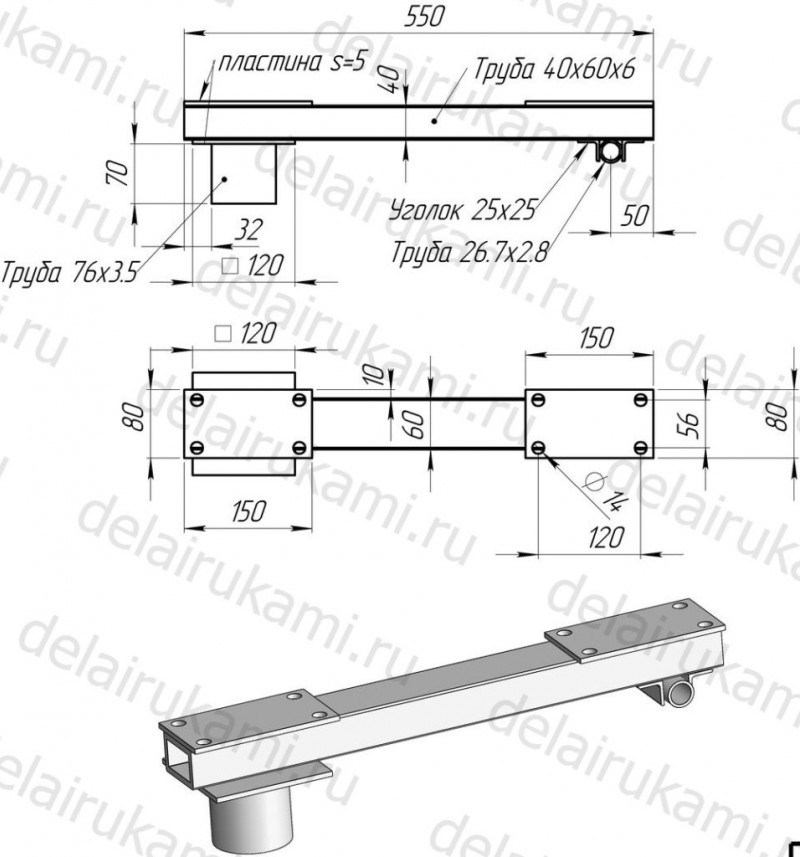

Вот так в этой модели может выглядеть станина.

Узел каретки.

Поворотная площадка.

Передаточный механизм.

Устройство в сборе.

В этом видео описано изготовление самодельного гидравлического дровокола.

Реечные и винтовые конструкции

Отдельный вид приспособлений, предназначенных для расколки дров, имеет в своей конструкции специальную рейку, на которой крепится колун. При надавливании на ручку происходит раскалывание полена, после чего шестерни зубчатой передачи плотно соединяются, и рейка перемещается вперёд к бревну.

Реечный дровокол своими руками: В продаже имеются готовые реечные приспособления для колки дров. Самодельные собирают из швеллерной рамы, толкательного механизма и колуна с четырьмя резцами. В качестве дополнительных элементов иногда используют тепловое реле и защитную муфту. При самостоятельном изготовлении такое устройство целесообразнее будет оборудовать горизонтальным жёлобом для укладки древесины.

Винтовой аппарат, считающийся самым простым среди электрических устройств с точки зрения самостоятельного изготовления, раскалывает поленья благодаря вращающемуся металлическому конусу и специальной резьбе. Сборка такого дровокола должна осуществляться с учётом соответствия размеров конуса и раскалываемых брёвен. При этом следует соблюдать ряд правил:

  1. Не соединять насадку напрямую с двигателем.
  2. Обеспечить защиту цепной и ременной передачи специальным чехлом.
  3. Установить скорость вращения конуса не менее 250 оборотов в минуту.

Не забывайте о технике безопасности при работе с дровоколами

В качестве основной рабочей поверхности для винтовой модели дровокола необходимо выбрать усиленную столешницу толщиной минимум 5 мм. На ней требуется закрепить:

  • раму из профильной трубы;
  • электродвигатель мощностью 3 кВт;
  • ременную и цепную передачу;
  • центральный винт;
  • ручку для выкручивания в случае заклинивания винта.

Читать так же: как сделать колун для дров своими руками.

Приспособление для колки дров:

Роль электродвигателя может выполнять асинхронный, электронный или коллекторный мотор. Часто самодельные модели оснащают моторами от старых стиральных машин. Благодаря конструкции и техническим характеристикам они прекрасно подходят для приспособлений такого типа.

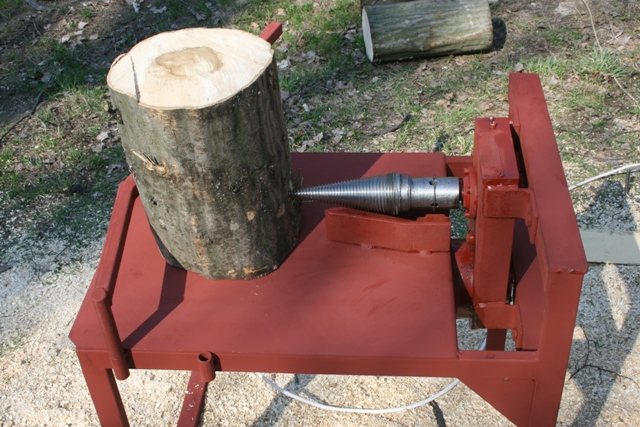

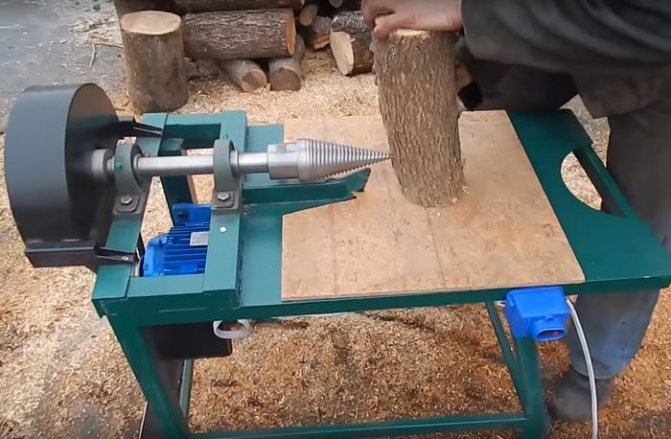

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

  1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
  2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
  3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
  4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

  • простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
  • для малых объемов рекомендуются устройства механического типа;
  • к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

электрический дровокол с вертикальным расположением полена;

Модель AL-KO LHS 6000

устройство реечного типа;

Модель реечного типа со станиной

винтовой отличается большой мощностью;

Винтовая модель

гидравлический.

Гидравлический вариант может использоваться в хозяйственных целях

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Основная конусная деталь

Аппарат состоит из следующих частей:

  • мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
  • станина представляет собой настольную поверхность, куда складываются дрова;
  • редуктор применяется для контроля за оборотами.

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных, бань и загородных усадьб.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

  • расположение бревен по вертикали или горизонтали;
  • допустимые размеры;
  • габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
  • мощность мотора.

Работа гидравлического устройства

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Комплектующие для реечной модели

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

  • возможная длина полотна;
  • разновидность колуна;
  • сила, которая применяется к заготовке.

Самодельная конструкция

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.»

Специфика дровокола


Дровокол к мотоблоку – навесное оборудование, которое можно совместить со всеми тяжёлыми моделями агрегатов. Зачастую он устанавливается на мотоблоки Нева, Зубр, Агро и других. Существует всего два ограничения к использованию данной насадки:

  1. Мотор должен быть с водяным охладителем;
  2. Минимальная мощность от 8 л. с.

Оборудование имеет стандартную конструкцию:

  • наличие мощного металлического конуса с винтовой резьбой и тонким острым кончиком на станине;
  • движется насадка за счёт ремня с вала отбора мощности. После включения начинается вращение вала, конус вкручивается в полено и делит его. Приступая к работе, дерево нужно придерживать до полного вкручивания вала в древесину;
  • наличие регулируемого столика под готовые дрова.

Раскалываются полена специальным конусом с резьбой. Он легко входит в древесные волокна, разрывая их. Так полена раскалываются пополам. Дровокол прост в использовании, мобильный, отличается высокой надёжностью и скоростью работы.

Ручной колун для дров своими руками

Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.

На схеме показана только часть устройства, без рычага.

Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.

Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.

Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.

Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.

Пошаговая инструкция по созданию самодельного механического дровокола:

  • определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
  • изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
  • закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
  • закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
  • далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
  • привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.

Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость

Длина этих опор должна составлять не менее половины длины балки с колуном.

Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.

Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.

В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

Колка топором

Дрова, по-старинке, можно колоть топором

Для удобства колки дров используют большой деревянный чурбак-колоду, диаметром и высотой примерно по полметра. Такой размер необходим для устойчивости этой подставки и возможности поставить сверху нее чурбак примерно такого же или же меньшего диаметра.

Современный топор на подставке-колоде

Для такой колоды-подставки тщательно выбирают фрагмент из бревна толстого дерева. Он должен иметь как можно больше сучков, которые послужат связкой для остальной древесины в чурбаке, и сделают ее более плотной. Это нужно для того, чтобы ее проблематично было расколоть, так как при колке чурбаков не избежать попадания ударов на колоду. Если из нее наружу выходят сучья достаточно крупных веток, то некоторые из них можно оставить торчащими на длину в 12—15 сантиметров. Они могут послужить ручками во время переноски колоды с одного на другое место.

Кроме физической силы для колки дров нужно иметь понятие, что эффективность отопления зависит от некоторых других факторов, которые нужно учитывать при подготовке топлива. Например, от породы древесины, толщины и длины полешек, а также их формы.

Полешки не должны быть очень толстыми, иначе они будут плохо и медленно гореть, а также, если дрова недостаточно просушены, они просто не прогорят полностью, оставляя после себя ненужные головешки. Поэтому, даже к такому, казалось бы, простому занятию, как колка дров нужно подойти со знанием дела.

Примеряться к удару следует на вытянутых прямых руках – на такой расстоянии и безопасность будет соблюдена, и меньше шансов по неопытности сломать топорище. Гладкие, не сучковатые чурбаки колют вдоль естественных торцевых трещин. Сучковатые – по возможности, мимо сучков. Если же сучков слишком много или они очень большие, то колоть надо со стороны комля вдоль самых крупных сучков.

Нетолстые чурбачки ставят на колоду и раскалывают их топором. Оптимальный диаметр — порядка 12—15 сантиметров, из такого чурбака выйдет четыре полена. Если же чурбак имеет большой диаметр, иногда придется прибегнуть к помощи колуна и клиньев, изготовленных из металла или дерева твердых пород. Дровосеки, имеющие многолетний опыт в этом занятии, обычно справляются с работой одним топором, не прибегая к вспомогательным инструментам.

Схемы раскола чурбаков

На рисунке показаны схемы раскола чурбака, в зависимости о его диаметра. Так, можно колоть на плахи, четверики, шестерики, восьмерики.

Простой ручной дровокол. Пошаговая инструкция по изготовлению


Дровокол ручной своими руками

Более простая конструкция, для создания которой нужно подготовить:

  • рессору от автомобиля;
  • уголок металлический (40 или 50);
  • пару отрезков уголка длиной 55 см;
  • еще пару – длиной 15 см.


Автомобильная рессора
Металлический уголок
Два уголка по 5 см и еще два – по 15 см

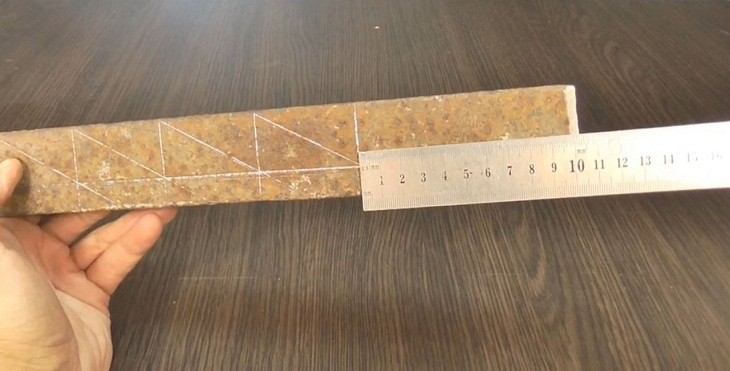

Шаг 1. Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.


От краев нужно отступить по 10 см
Размечается длинный уголок

Шаг 2. От самого угла отступите при этом 1,5 см.


От угла нужно отступить 1,5 см

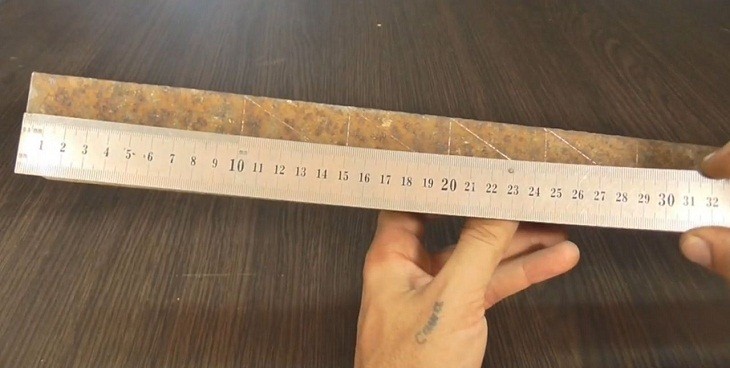

Шаг 3. Разметьте середину по 5 см, как на фото ниже.


Середина уголка размечена по 5 см

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.


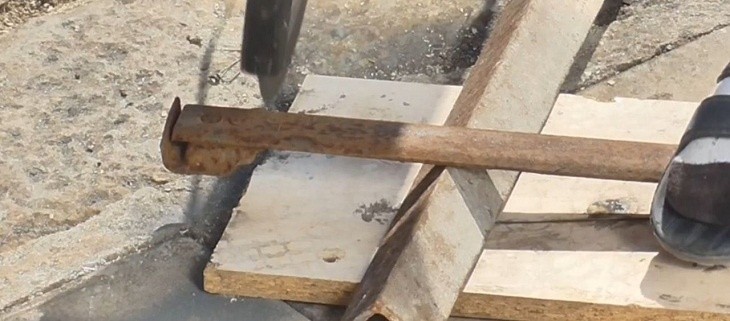

Обрезка уголка по разметке

Шаг 5. Далее возьмите второй длинный уголок, приложите его к уже обрезанному, используя последний в роли шаблона.


Вырезанный уголок используется как шаблон

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.


Обрезается второй уголок

Шаг 7. В итоге у вас должно получиться примерно следующее.


Результат проделанной работы

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их.


Берутся короткие уголки

Шаг 9. Приварите длинные уголки к коротким.


К коротким уголкам приварены длинные

Шаг 10. Отрежьте от рессоры кусок длиной 35 см.


Отрезается кусок рессоры

Шаг 11. Изготовьте втулку. Возьмите для этой цели кругляк, просверлите в нем отверстие для крепежного болта.


В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.


Длина втулки должна соответствовать ширине между уголками

Шаг 13. Сделайте небольшой проем в рессоре.


В рессоре выточен небольшой проем

Шаг 14. Приварите к ней сделанную ранее втулку.


Втулку нужно приварить к рессоре
Втулка приварена

Шаг 15. Чтобы соединить рессору с уголками, проделайте в последних отверстия.


В уголках сверлятся отверстия

Шаг 16. Далее возьмите кусок трубы.


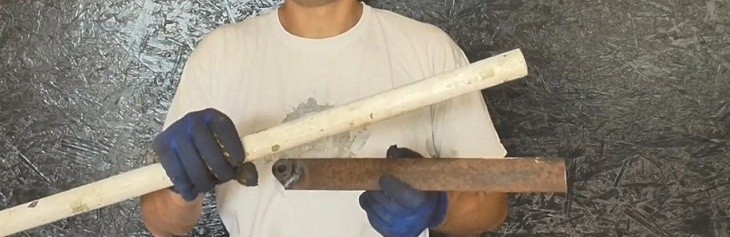

Берется кусок трубы

Шаг 17. Приварите этот кусок к рессоре с другой стороны.


Труба приварена к рессоре

Шаг 18. После этого заточите рессору.


Заточенная рессора

Шаг 19. Соберите все детали в единую конструкцию.


Сборка всех деталей
Процесс сборки

Шаг 20. Все, ручной дровокол готов, можете приступать к его тестированию.


Тестирование самодельного дровокола

Шаг 21. Чтобы было удобнее пользоваться дровоколом, он в нашем примере приварен к трубе, которая забетонирована в землю.


Дровокол приварен к трубе, забетонированной в землю
Так инструментом удобнее пользоваться

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные инструменты и навыки

Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Устройство с вертикальным расположением бревна

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются  друг от друга по отдельным признакам:

  • по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
  • максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
  • типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Достаточно мощные агрегаты можно сделать своими силами

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина
должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном
положении. То есть здесь должен быть баланс между массой колуна с грузом и
силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую
пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину
можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм.
В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина
будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.

Чертеж дровокола.

Чертеж каркаса.

Чертеж каркаса.

Чертеж колуна.

Чертеж консоли.

Чертеж кронштейна.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
