Приточно-вытяжная вентиляция: особенности и монтаж

Приточная вентиляция с подогревом воздуха

Производители вентиляционных клапанов приточного типа пошли дальше в плане увеличения комфортной эксплуатации приборов. Они стали снабжать их устройствами, которые подогревают входящий в квартиру воздух. Это, конечно, увеличивает затраты на содержание, но такие установки стали быстро популярными. К примеру, те же приборы Тион комплектуются керамическими нагревательными элементами, которые устанавливают между первой и второй фильтрационными ступенями.

Приточные воздушные клапаны также снабжаются нагревательными приборами. Обычно их монтируют в цилиндр установки. Сегодня производители предлагают разные варианты: это подключённые к электрической сети дома нагреватели или системе отопления. В квартирах обычно используются электрические аналоги, потому что с отоплением делать какие-то манипуляции запрещено.

Приточный воздушный клапан с водяным нагревательным элементом

Конструкция и устройство приточной вентиляции

По способу устройства приточная система может быть:

• канальной (воздух доставляется в помещение посредством труб и металлических коробов);
• бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).

Наборные и моноблочные системы

К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.

Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала

Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:

1. Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.

2. Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).

3. Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.

4. Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.

5. Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
6. Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.

7. Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.

8. Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.

9. Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.

10. Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.

Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.

Компактная система приточной вентиляции

Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.

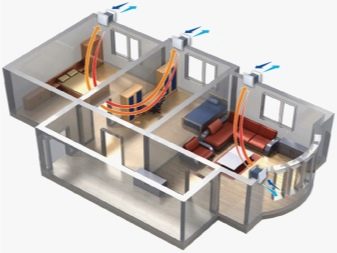

Компактная система приточной вентиляции предназначена для помещений небольшой площади

Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:

• проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
• аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
• бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.

Схемы и чертежи

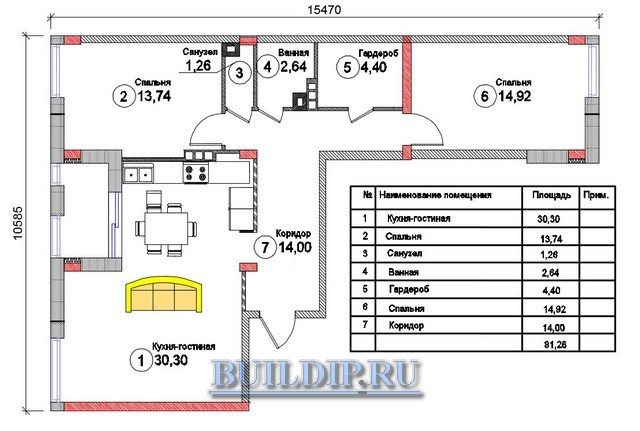

Перед монтажом составляют схему системы. Чертеж должен содержать данные о размерах воздуховодов, направлении движения воздуха, расположении заслонок, решеток, фильтров и прочих элементов.

При составлении плана придерживаются нескольких правил:

• воздух движется от чистых помещений к загрязненным, например, от детской к санузлу и пр.;
• приточные клапаны устанавливают везде, где отсутствует вытяжка;
• воздуховоды по всей длине системы должны иметь одинаковый диаметр, его изменения недопустимы.

Схемы приточной вентиляции должны предусматривать организацию воздухообмена на чердаке, в подвале и других вспомогательных помещениях.

Расчеты

Сначала рассчитывают требуемую мощность системы. Необходимо учесть площадь и планировку помещения, его назначение, этажность здания, количество людей, техники (компьютерной, производственной).

Кратность воздухообмен высчитывается по формулам или берется из строительных нормативов. Наличие техники повлияет и на желаемую температуру подогрева воздуха в приточной вентиляции.

Монтаж

Сначала подготавливают место для вентиляции с подогревом и сверлят отверстие на улицу. Внутрь вставляется воздуховод, щели запенивают. Труба должна иметь больший диаметр, чем вентилятор. В нее устанавливают вентилятор.

Прокладывают каналы для проводов и подключают вентиляцию к электросети. При необходимости можно подсоединить ее к выключателю, чтобы она начинала работать, когда в комнате загорается свет.

В последнюю очередь устанавливают дополнительные детали: поглотители шума, фильтры, датчики температуры, решетки.

Для чего нужна вентиляция в частном доме

Процесс воздухообмена внутри помещений тесно связан с жизнедеятельностью людей. Вентиляция обеспечивает санитарно-гигиенические условия, необходимые для поддержания человека в тонусе, сохранения его здоровья и хорошего самочувствия. Также она выполняет следующие функции:

• удаляет скопившиеся объёмы углекислого газа и наполняет помещение кислородом;
• поддерживает чистоту воздуха, снижая уровень опасных для здоровья человека частиц;
• убирает из комнаты неприятные запахи — физиологические выделения организма, ароматы парфюмерии, запах косметики и бытовой химии;
• нормализует общий уровень влажности в помещении.

Список проблем от отсутствия вентиляции или её некорректной работы можно продолжить, но вышеописанного достаточно, чтобы понять важность этой системы. Её вид и способы монтажа продумываются на этапе проектирования жилого строения

Если по каким-то причинам частный дом или дача не оснащены системой вентиляции, то рекомендуем приступить к её обустройству в кратчайшие сроки.

Система вентиляции продумывается на этапе проектирования жилого строения

Типы вентиляционных систем

В частном доме применяются следующие типы систем (совокупность воздуховодов и оборудования для очистки, подогрева, охлаждения, транспортировки, подачи и замещения воздуха):

1. Естественная — воздухообмен достигается путём разности давлений внутри и снаружи строения. Она не требует больших затрат на покупку оборудования и содержание, так как для работы не нужна электроэнергия. Её эффективность напрямую зависит от температуры и чистоты воздуха снаружи дома, скорости воздушных потоков и их направления. Это её главный недостаток, так как воздух подаётся в таком состоянии и такой температуры, какой он был снаружи дома.

2. Принудительная — воздухообмен происходит за счёт разности давлений, создаваемой специальным оборудованием. Для работы используются различные приборы: вентиляторы, калорифер, поглотитель шума, фильтры, электродвигатель и другие. Это позволяет обработать воздух до нужной кондиции и подать его в помещение в объёме, который требуется для нормальной жизнедеятельности человека. Недостаток механической системы — это её высокая стоимость и затраты на содержание.

Для обустройства частного дома рекомендуется использовать механическую (принудительную) вентиляцию, даже несмотря на общие затраты на её функционирование. Её можно комбинировать с естественной, что только повысит эффективность.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Особенности естественной приточно-вытяжной вентиляции

В отличие от конструкций с искусственной генерацией, системы естественной вентиляции используют существующие воздушные потоки из жилых комнат к кухне и санузлу. Движение происходит по коридорам, которые выступают проточными пространствами. Обустроить такую вентиляцию можно даже внутри домов с нестандартной планировкой.

Общее движение воздуха не меняетсяИсточник it.decorexpro.com

Главный вентиляционный узел размещают на верхней центральной части дома. При прокладке труб учитывают, что чистый воздух должен поступать внутрь жилых комнат, а выводиться через подсобные помещения и кухню. Приточные воздуховоды располагают на границе жилых комнат, а вытяжные элементы внутри подсобки, санузла, кухни.

Диффузоры (наружная часть воздуховода) изготавливают из пластмассы, тонкого листового металла. Они выполняют роль распределителя чистого воздуха и вывод отработанного. Внешний выход трубопровода размещают выше, чем устроена крыша. Это предотвращает вторичный забор отработанной массы.

Это наиболее доступный в финансовом плане, самый древний и несложный в монтаже тип вентиляции. Эффективность ее зависит от разницы наружной и внутренней температуры воздуха, параметров атмосферного давления, направления ветра и стабильного поступления в помещение приточного воздуха. Для соблюдения последнего условия придется приложить усилия: держать постоянно открытое окно – не лучший вариант. Для этой цели сейчас принять использовать оконные или стеновые приточные клапаны. Ремонт и обслуживание систем вентиляции естественного типа не представляет больших трудностей и сводится к своевременной очистке вентиляционных каналов и приточных клапанов.

Достоинства	Недостатки
Простой монтаж	Зависимость от погодных условий
Отсутствие затрат на эксплуатацию	Теплопотери в холодное время года
Бесшумная работа	Низкая эффективность при повышенной влажности внутри помещения (не подходит для бани, бассейна)

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

• рабочий кабинет – 60 кубов;
• общие гостиные или залы – 40 кубов;
• коридоры – 10 кубов;
• санузлы и душевые – 70 кубов;
• курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Видео описание

Наглядно про нормативы для вентиляции смотрите на видео:

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Видео описание

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

• общая мощность и производительность приточной системы;
• мощность вентилятора на входе;
• скорость поступления воздуха;
• максимальный уровень шума от работы устройства;
• диаметр приточных отверстий, размеры и протяжённость труб;
• мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Приточная вентиляция с рекуперацией

Особой разновидностью принудительной системы вентиляции является приточная вентиляция с подогревом и рециркуляцией тепла, которая обеспечивает частичное нагревание входного воздушного потока за счет удаляемого из помещения теплого воздуха при помощи специального устройства – рекуператора. При этом основной подогрев наружного воздуха осуществляется обычным воздухонагревателем.

Когда в помещении работает кондиционер с приточной вентиляцией, то в жаркую погоду удаляемый прохладный воздух за счет рекуператора может охлаждать подаваемый с улицы теплый воздух, создавая в помещении необходимую комфортную температуру.

Вентиляция помещений с пластиковыми окнами

Оконная приточная вентиляция в домах старой постройки традиционно играет важную роль в вентилировании помещений, обеспечивая поступление свежего воздуха через неплотности деревянных оконных рам и открытые форточки.

Однако жители городских квартир и загородных домов все чаще устанавливают в своих жилищах металлопластиковые окна со стеклопакетами, отличающиеся высокой тепло- и звуконепроницаемостью, практичностью в использовании и эстетичным внешним дизайном.

Установка таких окон, особенно в зданиях с воздухонепроницаемыми стенами, не имеющими дополнительных приточных устройств, часто вызывает нарушение естественного притока свежего наружного воздуха. Это приводит к повышению влажности воздуха, образованию конденсата на внутренней поверхности стекол, вызывает чувство духоты и недостатка кислорода у находящихся в таком помещении людей. Для предотвращения таких неприятных явлений необходима приточная вентиляция пластиковых окон.

Встроенная приточная вентиляция на пластиковых окнах обеспечивается установкой на оконные рамы специальных приточных клапанов, которые способны регулировать необходимый температурно-влажный режим внутри помещения и препятствовать образованию конденсата на стеклах. Регулировка клапана может производиться в ручном режиме или автоматически, с использованием встроенного гигроскопического датчика, измеряющего влажность поступающего наружного воздуха.

приточные клапаны

Монтаж приточно-вытяжной вентиляции с рекуперацией

Зимой обогретое жильё может очень быстро отдавать тёплый прогретый воздух, при этом много энергии затрачивается на обогрев поступающего, холодного. Вентиляция «с погашением» — это система, в которой установлен специальный прибор — рекуператор. Благодаря его теплообменнику, воздух, входящий с улицы, подогревается от выходящего тёплого, не смешиваясь с ним.

В случае если в вентиляционную схему включён рекуператор, входные и выходные каналы должны сходиться и проходить параллельно в корпусе прибора.

Не советуется располагать рекуператор над жилыми комнатами. Лучше разместить его в коридоре или подсобном помещении.

Учитывать нужно, в каком положении советуется устанавливать конкретную модель. Иногда приборы должны устанавливаться только вертикально, или только плашмя.

Если в конструкции рекуператора предусмотрен сбор влаги, он должен располагаться только в тёплом помещении. Слив делается под наклоном к ближайшему стояку канализации.

Обратите внимание на рекуператоры с кассетами из целлюлозы. Такие приборы не столь подвержены обледенению, не требуют монтажа слива

Кроме того, впитавшись в целлюлозные стенки, влага попадает в канал входящего потока и увлажняет его. Таким образом, рекуператор становится немного увлажнителем.

Необходимость установки приточной вентиляции

Некоторые обыватели считают: если есть форточки и возможность открыть окна, зачем устраивать вентиляционное оборудование? Можно таким способом очистить воздух в квартире. Но в действительности выходит, что естественная вентиляция плохо справляется с этой задачей, и циркуляции воздушных масс не происходит. В доме застаиваются неприятные запахи, исходящие из кухни и санузла, создаётся влажность или сухость, и человек начинает испытывать дискомфорт.

Следуя моде и рекламе производителей пластиковых окон, многие из нас устанавливают их в квартире. Благодаря этому создаётся герметизация пространства и препятствие для свободного естественного воздухообмена. Внутри помещения образуется тяжёлая атмосфера.

Избежать всех этих проблем позволяет приточная вентиляция, созданная своими руками. Её можно сделать несколькими способами:

• установить вентиляторы в форточке или в специально сделанном отверстии в стене;
• устроить приточно-вытяжной воздуховод;
• смонтировать систему приточных отверстий (клапанов).

Сейчас наиболее популярной является вентиляция приточно-вытяжного типа, приводимая в движение с помощью механических устройств.

Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.
