Чем закрыть щель между трубой и профнастилом

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

• кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
• металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
• сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
• модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов

При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

• обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
• поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
• быть инертными к действию солнечных лучей;
• обладать совместимостью с кровельными материалами;
• иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления

При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом, важно учитывать их внешний вид и устойчивость к определенным условиям

Непосредственно утепление выполняется следующим образом:

Трубу обкладывают клинкерным кирпичом.
Затем обмазывают штукатурным раствором или обшивают подходящим материалом

При этом очень важно использовать материалы, устойчивые к возгоранию.. Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости

Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами.

В этой ситуации следует учитывать некоторые особенности:

• Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
• Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

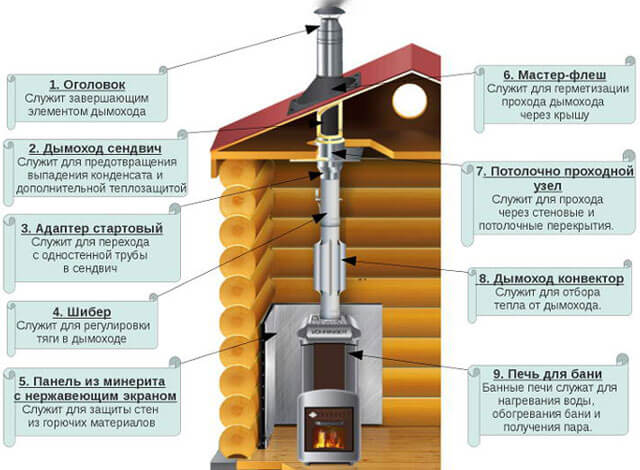

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.
2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
2. В короб плотно насыпают керамзит или пользуются минватой.
3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Источник

Устранение протечек рядом с трубой

Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:

• наложить битумную ленту;
• установить манжеты из резины;
• изготовить и установить металлический фартук.

Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.

Использование битумной ленты

Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:

Как сделать проход трубы дымохода через крышу из металлочерепицы?

• битумную ленту;
• ножницы;
• щетку по металлу;
• газовую горелку.

Щели заделываются путем проведения следующих мероприятий:

для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
влажной тряпкой удаляются остатки пыли и грязи;
в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты

Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).

Использование резиновой манжеты

Если течет крыша возле дымоходного канала, то исправить подобную ситуацию можно, использовав резиновую манжету, которую можно купить практически в любом строительном магазине. Она устанавливается следующим образом:

• в верхней части манжеты делается вырез, диаметр которого чуть меньше толщины трубы;
• подготовленная манжета надевается на внешнюю часть дымоходного канала и опускается до уровня кровли;
• чтобы избежать возможности возникновения повторной протечки, необходимо использовать герметик в месте соприкосновения кровли с нижней частью манжеты.

Некоторые виды манжет непросто приклеиваются к кровле. Отдельные модели можно прикручивать к крыше саморезами, но это возможно лишь в случаях, когда кровля выполнена не из черепицы или шифера.

Обустройство металлического фартука

Протечку дымохода на месте стыка трубы и кровли можно устранить, установив фартук из металла. Делается это следующим образом:

• из листа жести, имеющего небольшую толщину, изготавливается фартук, размеры которого должны совпадать с габаритами трубы. Подобное изделие можно приобрести в строительном магазине;
• верхняя часть фартука крепится к трубе и обжимается с помощью хомута. Нужно внимательно выполнять процесс обжима. Зазоры недопустимы;
• нижняя часть фартука устанавливается на кровлю и крепится саморезами. Чтобы поврежденное место кровли наверняка не подтекало, в дальнейшем нижнюю часть пластины следует крепить сверху кровельного материала, а верхнюю убрать под обшивку.

На этом изготовление и монтаж фартука из металла можно считать завершенными. От заделанного участка проблем больше не возникнет. Для дополнительной герметизации, металлический фартук можно оснастить резиновой подкладкой, а место соприкосновения конусообразной части и дымоходного канала, замазать герметиком.

Текущую возле дымохода крышу, можно заделывать многими способами. Такие щели закрывают за 5-10 минут, но стоит понимать, что подобный ремонт нельзя считать высококачественным. Заделанные места соединения крыши и вертикальных элементов, наверняка дадут о себе знать через несколько лет. Таким образом, подобный локальный ремонт является временной мерой. Он призван защитить от попадания влаги в помещение до того времени, как будет выполнен полноценный кровельный ремонт.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

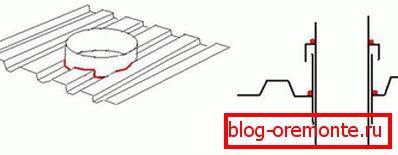

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
Одевают прокладку.
Выбирают фланец нужной формы.
В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь

Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Место выхода дымохода — как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Профнастил вокруг трубы, расположенной на коньке

В случае, когда дымовые и вентиляционные трубы проходят через конек крыши, узел примыкания к ним кровельного профнастила наиболее прост и надежен. При таком расположении труб исключается образование снеговых карманов и сводится к минимуму возможность протечки кровли. Недостатком такого варианта является то, что в этом случае приходится разрывать коньковую балку и устраивать для нее дополнительные опоры.

Главное при любом варианте выхода трубы через крышу — это отвести от нее воду. Для этого применяются специальные фартуки из гладкого металлического листа такого же цвета, как и кровельный профнастил.

Нижняя часть фартука уплотняется с помощью герметика. Очень удобны для герметизации примыканий эластичные самоклеящиеся ленты из бутил-каучука. Верхняя же часть фартука защищается от воды по такому же принципу, как и любое примыкание кровли к стене здания — с помощью верхних планок примыкания.

Устранение протечек

Основной причиной протечки стыков трубы и кровли является нарушение герметичности конструкций фартуков. Чтобы решить эту проблему, необходимо соорудить дополнительный наружный фартук из битумной ленты.

Перед его монтажом кровлю следует очистить от пыли металлической щеткой.

Лента укладывается в несколько слоев по нижней части трубы и по прилегающему к ней листу профнастила (или по фартуку). Затем ее необходимо разогреть горелкой и придавить деревянной дощечкой.

Такая прокладка может прослужить несколько лет.

Серьезные протечки можно устранить только путем замены фартука.

Влага может попадать под кровлю и по причине излишней выработки конденсата трубой. Чтобы уменьшить его количество, на дымоходе можно соорудить зонт. Зонты производятся из таких металлов, как медь, оцинкованная и нержавеющая сталь. Колпак не только уменьшает объемы конденсации, но и гасит выходящие из дымохода искры, повышая пожаробезопасность конструкции.

Если дымоход находится близко к краям скатов, то протечки могут происходить из-за накопления большого количества снежных масс. Для устранения этой проблемы фартук дополняется треугольной выпуклой конструкцией (с обязательной герметизацией), которая будет разделять снег и упрощать его сход.

Гидроизоляция трубы

Как вывести печную трубу через крышу?

Для того, чтобы избежать осложнений во время работы, следует придерживаться следующего плана:

1. После определения места и способа размещения дымохода печной трубы, (лучше, если дымоход будет идти строго вертикально) на кровельном профилированном листе маркером отмечается участок для отвода.

Совет: обычный маркер со временем стирается, поэтому лучше использовать перманентный.

1. Далее наступает очередь болгарки. С её помощью вырезается в отмеченном месте отверстие.

1. На получившейся выделенной рамке в углах делаются надрезы до прочерченной линии контура.
2. Края профильного листа загибаются наружу – вверх, чтобы после выведения трубы надёжно закрепить на коробе дымоотвода.
3. При помощи всё той же болгарки по контуру убирается слой за слоем, а изнутри дома выпиливается входное отверстие под короб.

Если дом располагается в серверных регионах, где толщина теплоизоляционного слоя достигает 15-20 см, печники рекомендуют использовать сэндвич-трубу. Она представляет собой утеплённую конструкцию с зажатым между листами металла теплоизоляционным слоем.

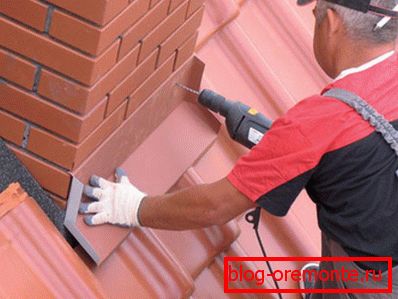

Стальной фартук

Для отделки дымохода используются фартуки, выполненные из оцинкованной стали. Их впоследствии можно окрасить в необходимый оттенок. Конфигурация этого элемента может быть различной. В продаже есть готовые фартуки разных размеров.

Как устанавливается фартук?

1. Края гидроизоляционной мембраны и теплоизоляции, которые были повреждены при выводе трубы на крышу, нужно строительным скотчем зафиксировать на дымоходе.
2. Для установки пристенного профиля труба штробится по всему периметру (перед этим следует нанести разметку). В углубление заводится верхняя часть планки и фиксируется стойким к высоким температурам герметиком.
3. Первый слой фартука помещается под профилированное покрытие и фиксируется кровельными саморезами.
4. Второй слой защитного приспособления монтируется на профлисте с нахлестом 10…15 см.

Схема установки стального фартука Все места примыканий обрабатываются герметиком.

Защитный фартук следует фиксировать при помощи специальных саморезов, имеющих резиновое уплотнение. Если такие метизы отсутствуют, можно использовать самодельные резиновые прокладки, которые укладываются под шляпки крепежа.

Металлический фартук, изготовленный собственноручно

Для тех, кто имеет навыки работы с инструментами и металлом, лучшим вариантом фартука может стать собственноручно изготовленная конструкция.

Таблица. Инструменты, необходимые для изготовления и монтажа фартука.

№	Инструмент	Иллюстрация
1	Шуруповерт
2	Ножницы по металлу
3	Клещи для формирования конверта (цапля)
4	Щипцы (45 градусов)
5	Ручной бендер (листогиб)
6	Киянка

Кроме этого, следует подготовить листы металла (гладкого) подходящего размера и кровельные саморезы.

Стоит задача изготовить фартук из листового металла для этого дымохода.

Фартук будем делать для этого дымохода

Шаг 1. Снимаются размеры. К этому пункту нужно отнестись с большой ответственностью, так как от него зависит функциональность конструкции. Высота фартука должна быть не менее 15…20 см.

Шаг 2. Готовятся четыре составных элемента фартука. Чтобы загнуть лист, необходим бендер. Это ручное приспособление заменяет гибочный станок.

Чтобы загнуть лист, необходим бендер

Обрезка металла производится ножницами.

Обрезка металла

Понадобятся четыре заготовки:

задняя часть;

Задняя часть Края ее необходимо немного загнуть, чтобы снег не попадал между фартуком и кровельным покрытием.

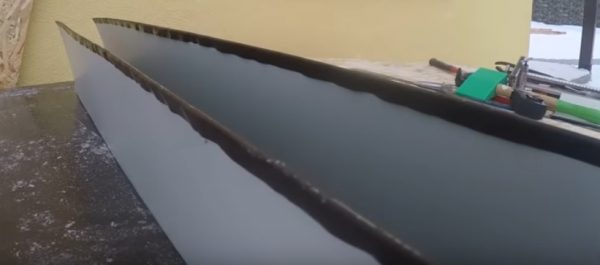

две боковины с ребрами жесткости;

Боковины с ребрами жесткости Боковые части также должны иметь загибы.

Загиб на боковой части

передняя часть.

Передняя часть Она имеет более открытый угол.

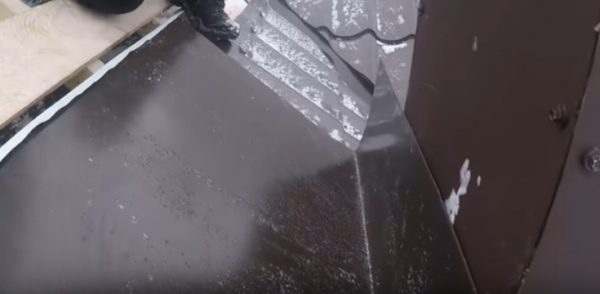

Шаг 3. Первым монтируется задний элемент.

Монтаж заднего элемента

Деталь плотно прижимается к дымоходу и фиксируется.

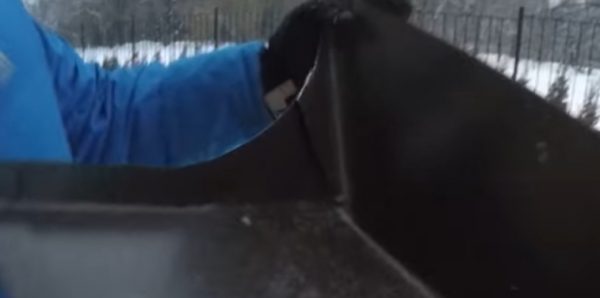

Шаг 4. Боковины загибаются конвертом. Это обеспечивает отсутствие разрезов на фартуке. Все складки конверта плотно подбиваются киянкой.

Боковины загибаются конвертом

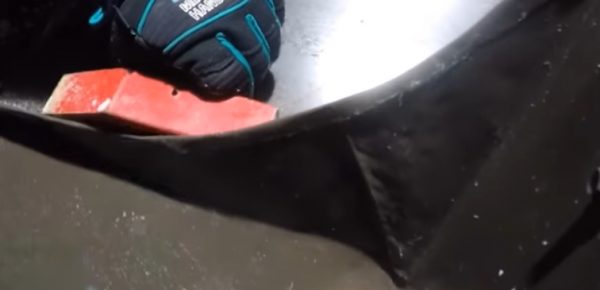

После формирования конверта на боковинах вырезается полукруг (с той стороны, которая будет соприкасаться с задним добором).

Вырезается полукруг

Плавно сглаженный переход также позволит избежать разрезов. После проведения обработки боковины выглядят следующим образом.

Боковины после обработки

Шаг 5. Боковины плотно прижимаются к трубе и прикручиваются к крыше. Саморезы следует фиксировать на выступе профнастила.

Шаг 6. Выступающая часть задней детали обрезается по размеру боковины с учетом небольшого запаса. Он необходим для последующего загиба заднего элемента на боковой.

Выступающая часть задней детали должна обрезаться с запасом

Шаг 7. Задняя стенка загибается на выступ боковины. Это обеспечивает герметичность соединения двух деталей. Шов тщательно простукивается.

Шов простукивается

Такая же процедура проводится со второй боковиной.

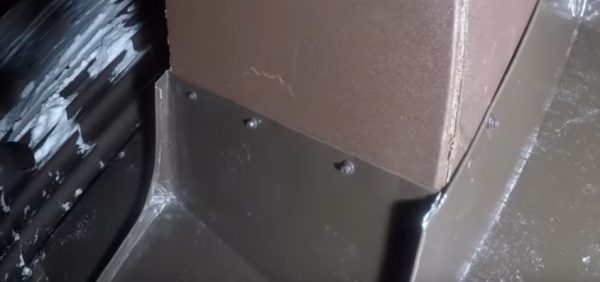

Шаг 8. Лицевой элемент устанавливается на место и фиксируется саморезами к дымоходу и профнастилу. Эта деталь фартука также имеет боковые грани, согнутые конвертом. Их тоже обрезают полукругом.

Фиксация лицевого элемента

Боковины (выступающие за пределы дымохода) обрезаются полукругом на 1…2 см выше, чем лицевая деталь, после чего загибаются на стенки передней части, создавая замок. В результате получилась полностью герметичная подшивка дымохода.

Герметичная подшивка дымохода

Единственное слабое место этой конструкции — примыкание верха планок к трубе. В этих местах возможно проникновение влаги. Чтобы исключить эту проблему, стыки необходимо обработать герметиком.

Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

• проходы через кровельный пирог должны быть пожаробезопасны;
• подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки

Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

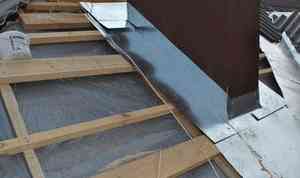

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Выбор места вывода

Выбор эргономичного места для изготовления отверстия в крыше из профнастила под трубу дымохода – добрая половина успеха. Конечно, решающий фактор в этом вопросе – размещение печи. Опытные печники советуют располагать дымоход строго вертикально, но существуют более узкие нюансы:

• оптимальнее располагать отверстие для вывода дымохода в самой высокой точке крыши, другими словами поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Нужно, дабы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Дабы их обойти пользуются отводами, угловыми участками дымохода. Посредством них возможно задать поворот на 90 либо 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают так, дабы стыки находились выше либо ниже кровли прохождения и мест перекрытий из профнастила. В противном случае как следует выполнить соединение будет проблематично.
• Дабы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. В случае если труба через чур высокая, на протяжении прохождения по ней поток дыма успеет остыть, что ведет к появлению конденсата.

Дабы проверить, верно ли вы выяснили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и удостоверьтесь в надежности ее температуру в конце дня – труба обязана размешаться в «холодной территории», другими словами оставаться в тени в течении практически всего дня.

Подготовительный этап работы

Дабы в ходе установки трубы не появилось сложностей, необходимо заблаговременно подготовить инструменты и место работы. Отверстие из профнастила вырезают в соответствии с следующей технологии:

По окончании определении конфигурации дымохода, намечают, где будет размешаться выход на кровлю. Отметим, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи

Принципиально важно, дабы все сегменты были одного сечения и доходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы посредством перманентного маркера.
Болгаркой с узким диком по металлу вырезают отверстие, отойдя от намеченной лини несколько сантиметров вовнутрь. Работать с профнастилом направляться бережно и медлительно, дабы край среза был ровным, без зазубрин, об каковые возможно пораниться в ходе вывода трубы.
В углах отверстия необходимо сделать маленькие надрезы, дабы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите

Монтируют железный короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие в короба, расстояние между их стенками должно быть не меньше 15 см.

Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Нужно, дабы отверстие вышло сквозным.

Для северных районов, в который слой утеплителя превышает 150 мм, советуют сэндвич-трубы, каковые складываются из двух теплоизоляционного материала и слоёв металла между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается лишь верно подсоединить трубу и ввести в эксплуатацию дымоход. Дабы вывести дымоход на крышу нужно:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. Посредством клейкой ленты края гидроизоляционной пароизоляционной мембраны и плёнки надежно фиксируют к поверхности дымохода.
• В короб хорошо засыпать керамзит либо уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, исходя из этого они и теплоизолируют трубу и защищают от неожиданного воспламенения древесных элементов стропильной обрешётки и системы.
• Надевают на трубу резиновый либо силиконовый уплотнитель, который защищает от просачивания жидкости в месте вывода. Дабы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
• Надставляют дымоход новыми сегментами до нужной высоты, стягивая места соединений хомутами из оцинкованной стали.
• Затем остается лишь навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает короб и резиновый уплотнитель.

Не опасайтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата либо керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу кроме того начинающему умельцу, основное помнить, что халатное отношение к этому вопросу может привести к утрате и пожару вашего имущества.

Как защитить крышу от протечек в месте вывода трубы?

Примыкание металлочерепицы к внутреннему фартуку дымохода

Итак, труба выведена на кровлю. Как сделать так, чтобы кровельный материал герметично примыкал к ее поверхности или, иными словами, как сделать проход дымохода через металлочерепицу?

Для этих целей используется кровельная конструкция, которая называется внутренний фартук. Для его устройства потребуются внутренние планки примыкания – уголки из металла.

Как правило, планки примыкания приобретаются вместе с остальными комплектующими к кровле, поэтому они имеют ту же окраску, что и все кровельное покрытие.

Для устройства внутреннего фартука потребуются следующие инструменты:

• Болгарка с диском толщиной2 мм;
• Маркер;
• Длинная металлическая линейка;
• Молоток и плоскогубцы.

Организуем примыкание металлочерепицы к трубе, выполнив следующие этапы работы:

• Планка примыкания прикладывается к поверхности трубы и на кирпиче намечают линию ее прилегания  (точно так же выполняется и выход вентиляции для металлочерепицы ).
• При помощи линейки линия переносится на три оставшиеся стороны трубы
• Используя болгарку, делают штробу шириной2 ммпо отмеченной линии.

• По завершению работы с болгаркой, рабочие поверхности нужно тщательно очистить от образовавшейся пыли. Желательно промыть поверхности водой и дать ей высохнуть.
• Штроба заполняется бесцветным силиконовым герметиком, затем в нее вводится край планки примыкания. Планка закрепляется саморезами.

• По тому же принципу закрепляются части внутреннего фартука по всем остальным сторонам трубы.
• В том случае, если возникнет необходимость стыковать планки, нужно делать нахлест шириной150 мм.
• Далее под нижнюю кромку внутреннего фартука заводится лист металла, который кровельщики называют галстуком. Цель установки этого элемента – обеспечить отвод воды по направлению к водостоку или ближайшей ендове. По краям галстука стоит сделать небольшие бортики, воспользовавшись плоскогубцами и молотком.
• Поверх готовых фартука и галстука осуществляют монтаж металлочерепицы вокруг трубы.
• Следующий этап работы – установка наружного фартука.

• После завершения установки кровельного покрытия вокруг трубы приступают к установке наружного фартука, который выполняет не столько защитную, сколько декоративную функцию.
• Монтаж наружного фартука проводится аналогично монтажу внутреннего, только наружные планки примыкания просто крепятся к трубе, без штробления ее стенок.

Схема по монтажу металлочерепицы вокруг трубы дымохода

Описанный выше способ, которым организованно примыкание к трубе металлочерепицы, прекрасно подходит для кирпичных труб прямоугольного сечения. А как быть, если труба круглая и выполнена из металла?

Сегодня эту проблему решить просто: производители материалов для оборудования кровли предлагают готовые решения – кровельный проход для дымохода. Такой проход представляет собой основание из плоского листа стали и герметично соединенный с ним колпак. Внутри этого колпака и будет проходить труба дымохода.

Покупной или изготовленный из планок примыкания фартук необходимо надежно закрепить на конструкциях крыши. Однако опытные мастера не рекомендуют делать крепление фартука с дымоходом жестким.

Дело в том, что из-за усадки крыши или вследствие температурного расширения и сжатия самой трубы, созданная конструкция может получить повреждения.

Чтобы избежать этого, мастера советуют на место стыка трубы с фартуком надевать, так называемую юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Эта конструкция является герметичной, но не жесткой, поэтому она не подвергнется разрушению при изменении линейных размеров отдельных элементов конструкции.
