Нормативы кратности воздухообмена в помещениях

Как сделать вентиляцию

Естественная вентиляционная система может быть спроектирована и построена бесканальным или канальным способом. При этом расчет естественной вентиляции возможен, только при наличии вентиляционных каналов, поскольку при бесканальной вентиляции воздух не поддается учету.

Расчет производится по вышеприведенным формулам. Если простое проветривание не помогает воздухообмену, выполняется установка механической вентиляции. При этом, если площадь помещения большая, требуется установить два вентилятора.

Правильно устроенной считается вентиляция, расчет которой совпал по показаниям притока свежего воздуха и его вывода.

Расчет вентиляции горячего цеха

Расчет производится с учетом следующих критериев:

  • тип установленной техники для готовки;
  • тип зонта, высота размещения над рабочей поверхностью;
  • наличие-отсутствие краевых завес;
  • тип пищи, которую планируется готовить;
  • направление воздухопотоков внутри кухни.

Методы расчета:

Метод кратностей воздухообмена

Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.

Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.

Метод скорости всасывания

Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки

Стороны примыкания к стене не учитываются.

Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.

Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.

Метод мощности оборудования

Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.

Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.

Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.

Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.

Метод типа оборудования

Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.

Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.

Расчет тепловой нагрузки

диаграмма тепловой нагрузки от общеобменной вентиляции

Расчет тепловой нагрузки на вентиляцию осуществляется по формуле:

Qв= Vн * k * p * Cр(tвн — tнро),

в формуле расчета тепловой нагрузки на вентиляцию Vн — внешний объем строения в кубометрах, k — кратность воздухообмена, tвн — температура в здании средняя, в градусах Цельсия, tнро — температура воздуха снаружи, используемая при расчетах отопления, в градусах Цельсия, р — плотность воздуха, в кг\кубометр, Ср — теплоемкость воздуха, в кДж\кубометр Цельсия.

Если температура воздуха ниже tнро снижается кратность обмена воздуха, а показатель расхода тепла считается равной Qв, постоянной величиной.

Расход тепла на вентиляцию

Удельный годовой расход тепла на вентиляцию рассчитывается так:

Q= * b * (1-E),

в формуле для расчета расхода тепла на вентиляцию Qo — общие теплопотери строения за сезон отопления, Qb — поступления тепла бытовые, Qs — поступления тепла снаружи (солнце), n — коэффициент тепловой инерции стен и перекрытий, E — понижающий коэффициент. Для индивидуальных отопительных систем 0,15, для центральных 0,1, b — коэффициент теплопотерь:

  • 1,11 — для башенных строений;
  • 1,13 — для строений многосекционных и многоподъездных;
  • 1,07 — для строений с теплыми чердаками и подвалами.

Что такое чистые помещения?

Определение чистого помещения подразумевает собой определенной площади комнату, в которой при помощи специального оборудования поддерживается в заданных пределах концентрация аэрозольных частиц (пыль, химические пары, микроорганизмы) в воздухе.

В таком помещении количество загрязняющих частиц на поверхности стен, потолка и в воздухе должно поддерживаться на минимальном уровне.

Чистые помещения используются в микроэлектронике, космических технологиях, тонкопленочном производстве, выпуске печатных схем – везде, где необходимо устранение загрязняющих элементов

Эти особые помещения оснащаются следующими составляющими:

  • антистатическим полом;
  • передаточными оконными проемами;
  • переходными шлюзами;
  • глухой конструкции стеновыми панелями;
  • потолками со встроенным освещением.

Предельно чистой атмосферы в таких комнатах можно достичь одним способом – вымещение имеющихся воздушных масс и приток свежего отфильтрованного кондиционированного воздуха.

Чистые помещения необходимы для таких областей деятельности человека, как медицина, фармацевтика, изготовление различных электронных устройств и пищевое производство.

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

— расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

  • Наружный воздухозаборник оснащён решётками защитного типа.
  • Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
  • Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
  • Задвижки, заслонки, арматура.
  • Осушитель, рекуператор. Они удаляют лишнюю влагу.
  • Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
  • Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

  • наружное нагнетание свежего воздуха вентилятором;
  • подогревание или охлаждение воздуха с помощью конвектора;
  • фильтрование от вредных примесей и газов;
  • поступление воздушных масс внутрь сооружения;
  • выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

  • Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
  • Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
  • Расположение системы управления.
  • Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения.  Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Механическая вентиляция частного дома

Естественная тяга капризна: любая перемена погоды изменяет силу потока. Для умеренного климата – это большая часть года. При этом не всегда получается вписать в интерьер воздуховоды большого сечения.

Невысокие дома и верхние этажи с малым перепадом высоты естественным способом вентилируются слабо. Механическая же тяга работает максимально стабильно и предсказуемо.

Кровельные и канальные вентиляторы создают равномерный поток, обслуживают как один канал, так и систему воздуховодов. Выбираются модели под размер (включая длину) и материал труб. Для вентиляции частного дома достаточно амплитуды скоростей 2-5 м/с. С увеличением показателей растет шум в каналах.

Запас мощности с регулировкой скорости нужен на временные потребности: вывести дым от камина, убрать пар из ванной. Канальные вентиляторы устанавливаются вместо воздухозаборных решеток в устье шахты или на протяжении всей трубы выше всех примыканий. Все установки синхронизируются по скорости.

Кровельные вентиляторы имеют утепленный корпус и монтируются на крыши с углом от 0° до 50°. Одна установка выводит до 500 м3 за час. Скорость настраивается автотрансформаторами (на несколько ступеней) или симисторными регуляторами, которые имеют плавный ход и большую амплитуду регулировок. Зимой механическая вытяжка переводится на малые обороты, но не останавливается.

Механическая вентиляция работает без перебоев, только если обеспечивается равный приток воздуха в помещение. При недостатке тяга «опрокидывается» — по вытяжным шахтам в комнаты затягивается холод снаружи.

4 Определение скорости воздуха

Зная кратность воздушных масс, нетрудно рассчитать скорость воздуха в воздуховоде при естественной вентиляции. Сначала потребуется узнать площадь сечения воздуховодов. Для этого квадрат радиуса сечения воздуховода нужно умножить на число «пи».

Воздуховоды должны иметь определённый размер и форму. Определив сечение воздушного канала, можно рассчитать, воздуховод какого диаметра потребуется для конкретного помещения. В этом поможет выражение D = 1000*√(4*S/π). В нём:

  • D — диаметр сечения воздуховода.
  • S — площадь сечения воздушных каналов.
  • π — математическая константа, равная 3,14.

В соответствии со стандартами, минимальный размер прямоугольного канала составляет 100 мм х 150 мм, максимальный — 2000 мм х 2000 мм. Такие конструкции имеют более эргономичную форму, их проще установить плотно к стене и замаскировать трубы на потолке или над кухонными антресолями.

Круглые изделия отличаются от прямоугольных тем, что в них создаётся меньшее сопротивление воздуха. Поэтому они имеют минимальный уровень шума.

Используя формулу V = L/3600*S и такие параметры, как расход воздуха (L) и площадь каналов, можно провести расчёт естественной вентиляции. Пример расчёта будет таким:

  • D = 400 мм.
  • W = 20 м³.
  • N = 6 м3/ч.
  • L = 120 м³.

Установлено, что этот показатель не должен превышать 0,3 м/с. Исключение делается только на период временных ремонтных работ либо установки строительной техники. В это время нормативы могут повышаться максимум на 30%.

Если в помещении функционируют две вентиляционные системы, то скорость каждой из них рассчитывают таким образом, чтобы её было достаточно для обеспечения чистым воздухом половины площади.

В случае возникновения непредвиденных ситуаций (например, по требованию пожарной безопасности) приходится резко менять скорость воздуха или останавливать работу вентиляционной системы. Для этого в каналах и на переходных участках устанавливают специальные клапаны и отсекатели.

Расчет вентиляции цеха

Для того чтобы спроектировать и установить вентиляцию необходимо качественно и с высокой точностью рассчитать масштабы ее работы. Расчет системы вентиляции цеха осуществляется на основе данных об объемах выделяемых вредных веществ, тепла и различных справочных показателей.

Расчет системы вентиляции цеха выполняется отдельно по каждому из видов загрязнений:

По излишкам тепла

Q = Qu + (3,6V — cQu * (Tz — Tp) / c * (T1 — Tp)), где

Qu (м3) — объем, который отводится местным отсосом;
V (Ватт) — количество теплоты, которое выделяет продукция или оборудование;
с (кДж) — показатель теплоемкости = 1,2 кДж (справочная информация);
Tz (°C) — t загрязненного воздуха, отводимого от рабочего места;
Tp (°C) — t приточных воздушных масс
T1 — t воздуха, удаляемого вентиляцией общеобменного типа.

Для взрывоопасного или токсичного производства

При таких расчетах ключевая задача — разбавить токсичные выбросы и испарения до предельного допустимого уровня

Q = Qu + (M — Qu(Km — Kp)/(Ku — Kp)), где

M (мг*час) — масса токсичных веществ, выделяемых за один час;
Km (мг/м3) — содержание токсичных веществ в воздухе, отводимых местными системами;
Kp (мг/м3) — количество отравляющих веществ в приточных воздушных массах;
Ku (мг/м3) — содержание токсичных веществ в воздухе, отводимое общеобменными системами.

По излишкам влаги

Q = Qu + (W — 1,2 (Om — Op) / O1 — Op)), где

W (мг*час) — количесиво влаги, которое попадает в помещение цеха за 1 час;
Om (грамм*кг) — объем пара, отводимый локальными системами;
Op (грамм*кг) — показатель влажности приточного воздуха;
O1 (грамм*кг) — количество пара, отводимое общеобменной системой.

По выделениям от персонала

Q = N * m, где

N — число работников
m — расход воздуха из расчета на 1 чел*час (согласно СНиП составляет 30 м3 на человека в проветриваемом помещении, 60м3 — в нерповетриваемом).

Расчет вытяжной вентиляции цеха

Определить количество вытяжного воздуха можно по следующей формуле:

L = 3600 * V * S, где

L (м3) — расход воздуха;
V — скорость воздушного потока в вытяжном устройстве;
S — площадь проема установки вытяжного типа.

Первый способ – классический (см. рисунок 8)

1. Процессы обработки наружного воздуха:

  • нагрев наружного воздуха в калорифере 1-го подогрева;
  • увлажнение по адиабатному циклу;
  • нагрев в калорифере 2-го подогрева.

2. Из точки с параметрами наружного воздуха — (•) Н проводим линию постоянного влагосодержания — dН = const.

Эта линия характеризует процесс нагревания наружного воздуха в калорифере 1-го подогрева. Конечные параметры наружного воздуха после его нагревания будут определены в пункте 8.

3. Из точки с параметрами приточного воздуха — (•) П проводим линию постоянного влагосодержания dП = const до пересечения с линией относительной влажности φ = 90% (эту относительную влажность стабильно обеспечивает оросительная камера при адиабатическом увлажнении).

Получаем точку — (•) О с параметрами увлажнённого и охлаждённого приточного воздуха.

4. Через точку — (•) О проводим линию изотермы — tО = const до пересечения со шкалой температур.

Значение температуры в точке — (•) О близко к 0°С. Поэтому в оросительной камере возможно образование тумана.

5. Следовательно, в зоне оптимальных параметров внутреннего воздуха в помещении необходимо выбрать другую точку внутреннего воздуха — (•) В1 с той же температурой — tВ1 = 22°С, но с большей относительной влажностью — φВ1 = 55%.

В нашем случае точка — (•) В1 принималась с самой максимальной относительной влажностью из зоны оптимальных параметров. При необходимости возможно принять и промежуточную относительную влажность из зоны оптимальных параметров.

6. Аналогично пункту 3. Из точки с параметрами приточного воздуха — (•) П1 проводим линию постоянного влагосодержания dП1 = const до пересечения с линией относительной влажности φ = 90% .

Получаем точку — (•) О1 с параметрами увлажнённого и охлаждённого приточного воздуха.

7. Через точку — (•) О1 проводим линию изотермы — tО1 = const до пересечения со шкалой температур и считываем численное значение температуры увлажнённого и охлаждённого воздуха.

Важное замечание!

Минимальное значение конечной температуры воздуха при адиабатическом увлажнении должно находиться в пределах 5 ÷ 7°С.

8. Из точки с параметрами приточного воздуха — (•) П1 проводим линию постоянного теплосодержания — JП1 = сonst до пересечения с линией постоянного влагосодержания наружного воздуха — точка (•) Н — dН = const.

Получаем точку — (•) К1 с параметрами нагретого наружного воздуха в калорифере 1-го подогрева.

9. Процессы обработки наружного воздуха на J-d диаграмме будут изображаться следующими линиями:

  • линия НК1 — процесс нагревания приточного воздуха в калорифере 1-го подогрева;
  • линия К1О1 — процесс увлажнения и охлаждения нагретого воздуха в оросительной камере;
  • линия О1П1 — процесс нагревания увлажнённого и охлаждённого приточного воздуха в калорифере 2-го подогрева.

10. Обработанный наружный приточный воздух с параметрами в точке — (•) П1 поступает в помещение и ассимилирует избытки теплоты и влаги по лучу процесса — линия П1В1. За счёт нарастания температуры воздуха по высоте помещения — grad t. Параметры воздуха изменяются. Процесс изменения параметров происходит по лучу процесса до точки уходящего воздуха — (•) У1.

11. Необходимое количество приточного воздуха для ассимиляции избытков теплоты и влаги в помещении определяем по формуле

12. Требуемое количество теплоты для нагрева наружного воздуха в калорифере 1-го подогрева

Q1 = GΔJ(JK1 — JH) = GΔJ(tK1 — tH), кДж/ч

13. Необходимое количество влаги для увлажнения приточного воздуха в оросительной камере

W = GΔJ(dO1 — dK1), г/ч

14. Требуемое количество теплоты для нагрева увлажнённого и охлаждённого приточного воздуха в калорифере 2-го подогрева

Q2 = GΔJ(JП1 — JO1) = GΔJ x C(tП1 — tO1), кДж/ч

Величину удельной теплоёмкости воздуха С принимаем:

C = 1,005 кДж/(кг × °С).

Чтобы получить тепловую мощность калориферов 1-го и 2-го подогрева в кВт необходимо величины Q1 и Q2 в размерности кДж/ч разделить на 3600.

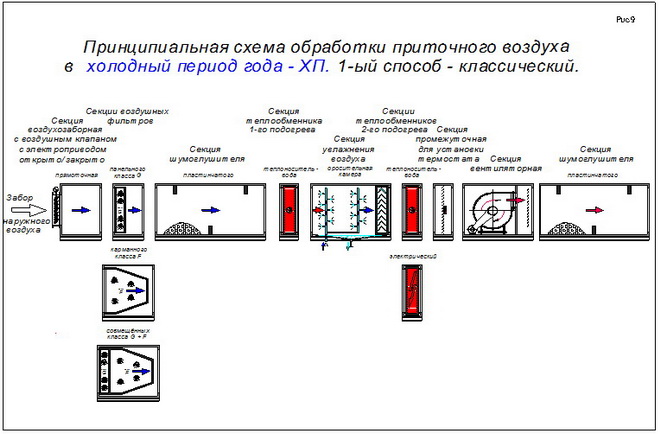

Принципиальная схема обработки приточного воздуха в холодный период года — ХП, для 1-го способа — классического, смотри на рисунок 9.

Выводы и полезное видео по теме

Мнение профессионала относительно монтажа вентиляционной системы и способов обеспечения адекватного воздухообмена в офисе:

Соблюдение требований СП 60.13330.2016 и СНиП 2.04.05-91 Изменение N 2 позволяет обеспечить комфортные условия труда в офисном помещении.

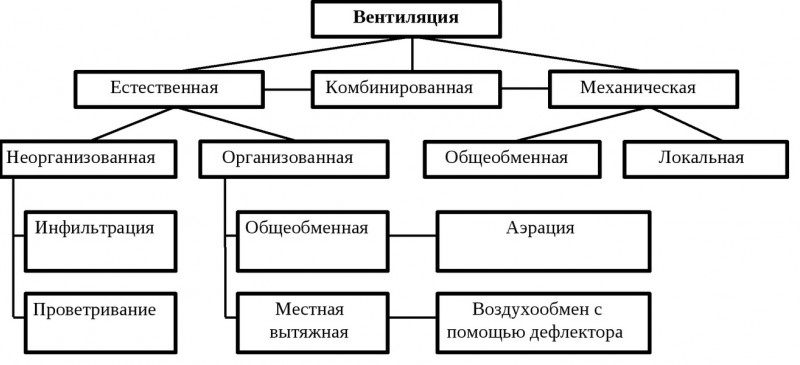

Необходимая  кратность воздухообмена может обеспечиваться вентиляционными системами нескольких типов, со своими преимуществами и недостатками. Все эти нюансы обязательно нужно учитывать при выборе и составлении проекта.

Есть вопросы по обеспечению воздухообмена в офисе? Задайте их нашим экспертам, а мы поможем решить вашу проблему.

Выводы и полезное видео по теме

О расчетах кратности воздухообмена:

Мало кто из владельцев городских квартир или домов обеспокоены соответствием воздухообмена в жилье предъявляемым требованиям. Чаще нормами интересуются инженеры, строители и монтажники, когда проектируют или устанавливают вентиляционные системы.

Но мы рекомендуем ознакомиться с существующими нормами – ориентируясь на проверенные величины, можно создать наиболее благоприятный и комфортный микроклимат в своем доме.

Если у вас есть вопросы или вы можете поделиться ценными советами по теме статьи, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
