Как правильно произвести сантехническую разводку труб в квартире

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Схема прокладки

• последовательный;
• параллельный.

Последовательное подключение осуществляется в одной точке с отводом от основной трубы, используя тройники для веток трубопровода. Это наиболее экономная система, но при одновременном подключении нескольких потребителей возможно резкое понижение напора воды в сети.

Схема разводки составляется с учетом всех изменений, произведенных во время ведения работ, и должна содержать точную информацию о трубопроводе. При строительстве жилого дома схема водоводной разводки труб включается в общий проект строения.

В схеме отображается:

• прокладка труб холодного и горячего водоснабжения;
• сливы и предохранительные клапаны;
• местоположение контрольных приборов;
• арматура специальная;
• точка входная разбора воды от централизованного водовода;
• схема запасного водовода;
• вход и выход подачи воды.

Возможно, Вам будет также интересна статья о выполнении разводки труб в ванной своими руками.

Статью об особенностях коллекторной разводки труб водоснабжения в квартире читайте здесь.

Как правильно установить раковину и мойку своими руками

Устанавливать раковину проще всего на кронштейнах

Главное при монтаже кронштейнов — обращать внимание на надежность стены, к которой они крепятся

Раковину следует устанавливать после завершения всех отделочных работ. Перед тем как установить раковину своими руками, нужно выполнить разметку. В первую очередь отмеряется горизонтальная линия, которая по стандартам установки раковины в санузле должна проходить на высоте 80-85 см от пола. Приложив кронштейны к раковине, следует измерить расстояние между ними, а затем приложить их к стене и на ней разметить места будущих отверстий.

В отмеченных точках нужно просверлить отверстия, а затем забить в них дюбели и прикрутить кронштейны. После этого на кронштейны можно установить раковину и закреплять ее в соответствии с конструктивными особенностями. После установки необходимо проверить надежность.

Установив раковину, можно приступать к монтажу сифона. Вставив в раковину слив, его следует уплотнить резиновой прокладкой, а затем затянуть гайкой снизу.

После этого ставится запорная гайка с клинообразным запорным кольцом. Отводную трубу нужно отсоединить от сифона. Исключение составляют случаи, когда труба гибкая и ее можно оставить. Затем на резиновое кольцо с внешним диаметром 70 мм и внутренним 35 мм (по размеру трубы сифона) следует нанести герметик и вставить его в раструб канализации до упора.

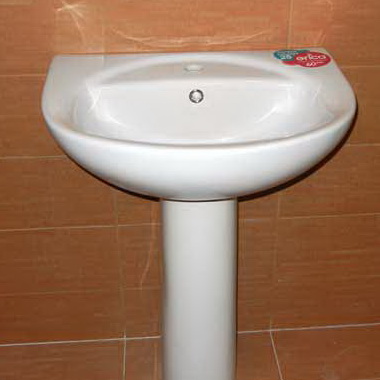

После того как пьедестал установлен, к умывальнику крепится сифон. Для подсоединения раковины к канализации отводную трубу сифона, оснащенную уплотнительным кольцом, необходимо вставить в раструб канализации.

Установка такой сантехники в частном доме, как кухонная мойка, хотя принципиально и не отличается от установки раковины в санузле, все же имеет некоторые особенности.

Перед тем как установить мойку своими руками, в первую очередь устанавливается водоразборная арматура — смеситель и другие дополнительные приспособления. Затем монтируется комбинированная система слива мойки или простой сливной узел и осуществляется компрессионное соединение сифона мойки.

Холодная и горячая вода перекрывается. Новая мойка монтируется в столешницу кухонного гарнитура. Обычно подстолье для мойки не имеет задней стенки, что облегчает свободное подключение водных коммуникаций к трубопроводу. Затем монтируются новые водопроводные трубы.

Теперь вы знаете, как правильно установить раковину в санузле и мойку на кухне, а значит, пришла пора узнать о подключении унитаза к канализации.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

• с использованием тройников-распределителей – последовательным;
• через коллектор;
• с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Планируем предстоящие работы

Начинать ремонт следует с тщательного планирования предстоящих мероприятий. Разводка труб – один из важнейших элементов, формирующих систему канализации и водоснабжения. От того, насколько грамотно она спланирована и выполнена, во многом зависит функциональность сооружения. На этапе планирования необходимо определить несколько важных факторов.

Подбираем способ монтажа трубопровода

Укладка труб может быть проведена закрытым или же открытым способом. Обе эти схемы, в принципе, одинаково надежны. Различаются они особенностями эксплуатации и обслуживания. Открытый монтаж предполагает установку труб поверх стен или пола. При желании их можно будет скрыть различными декоративными конструкциями. Главное достоинство – легкодоступность коммуникаций. При необходимости подключения новых элементов, обслуживания или ремонта не понадобится разрушать декоративное покрытие, скрывающее трубы. Кроме того малейшая протечка или другая проблема сразу же станет очевидна и своевременно ликвидирована.

При скрытой укладке трубы монтируются прямо в стену, что, безусловно, более эстетично. Однако обслуживание и ремонт коммуникаций весьма затруднен. Так же, как и осмотр деталей на предмет протечек или других проблем. При скрытом монтаже целесообразна установка датчиков, которые сообщат об утечке воды. В любом случае для того, чтобы получить доступ к трубопроводу придется вскрывать стену, что является самым большим минусом этого типа установки.

Открытый вариант разводки труб наиболее прост в исполнении, обслуживании и ремонте. Не эстетичный вид можно при желании закрыть декоративными аксессуарами

Важность материала изготовления труб

Как показывает опыт, своими руками разводку сантехники проще всего выполнять при помощи полипропиленовых или металлопластиковых труб. Это надежные в эксплуатации легкие детали, которые хорошо поддаются обработке и достаточно просты в монтаже. Для выполнения  соединений металлопластиковых конструкций используются разные виды фитингов или обжимные муфты, устанавливающиеся с помощью специальных клещей. В силу того, что специальное оборудование для установки не требуется, металлопластик можно монтировать даже в самых труднодоступных местах.

Металопластиковые трубы могут быть соединены с помощью фитингов или обжимных муфт. Во втором случае для монтажа понадобятся специальные клещи

Соединение полипропиленовых труб выполняется в виде сварочного шва. Для работы  понадобится специальный аппарат, который лучше всего арендовать или взять у знакомых. Этот момент обязательно должен учитываться при выборе труб, поскольку в труднодоступных местах выполнить соединение полипропиленовых элементов будет почти невозможно. Дополнительным аргументом за выбор полипропилена станет возможность легко исправить неудачно получившийся стык, что очень ценно для начинающего сантехника.

Устройство схемы разводки

Выбирать схему разведения водопроводных труб можно из двух вариантов: тройникового или коллекторного. Второй считается наиболее практичным и удобным. Он предполагает, что при установке  сантехники в ванной или туалетной комнате каждый прибор будет подключаться отдельно, что существенно уменьшает перепады давления в системе и позволяет проводить ремонт без отключений трубопровода. Вариант отличается предельной простотой монтажа и минимумом соединений, однако стоит дороже, чем тройниковая схема. Она несколько более сложна в исполнении. Специалисты рекомендуют при ее сборке устанавливать на каждом из ответвлений от основной системы запорный кран, чтобы не перекрывать всю конструкцию в случае поломки.

Итогом планирования станет схема расстановки сантехнического оборудования и разводки труб. Выполняется она после точных замеров помещения и приборов, которые будут в нем установлены. С помощью такого плана будет гораздо проще определить все необходимые детали и их количество, а так же предотвратить возможные недоразумения с выходом установочных углов в процессе монтажа оборудования. Очень неплохо пронумеровать каждую деталь разводки в том порядке, в котором будет производиться сборка. Можно так же составить список всех элементов с указанием типа соединений и длины фрагментов.

Пример схемы разводки труб. Выполняя самостоятельно подобный чертеж для простоты монтажа лучше всего пронумеровать все элементы и обозначить их размеры

Приборы качества воды

В данную группу приборов входят:

• специальное гидромагнитное устройство (ГМС);
• фильтр универсальный колбовый;
• стабилизатор давления — аквастоп.

ГМС – это специальное гидромагнитное устройство, преобразующее содержащиеся в воде посторонние мелкие примеси – взвесь откладывающуюся на фильтре, который очищается по определенным дням. Установка ГМС требует применения счетчика контрольного расхода воды, имеющего защиту от намагничивания.

В паре с ГМС используются фильтр колбовый выполненный в едином корпусе, разделенном на три части: секции: для накопления посторонних примесей, секции удаления хлоросодержащих веществ и третьей камеры, где осуществляется окончательная очистка водопроводной воды с увеличением показателя «мягкости».

Аквастоп – устройство, используемое для экстренного перекрытия подачи воды в случае перепада напора воды в системе водоснабжения.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

При подводе к месту установки смесителя надо точно выдерживать расстояния

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

Трубы укладывают параллельно

На каждый отвод ставится вентиль

Способ спрятать трубы в ванной, проложенные вдоль стены

Источник

Несколько советов специалистов

После принятия решения, как сделать водопровод в квартире, необходимо составить проект системы водоснабжения. Вне зависимости от способа разводки труб — коллекторной или лучевой, его разработку лучше доверить профессионалам, которые разбираются в строительных нормах и способны произвести гидротехнические расчеты. Но даже наилучшее проектное решение необходимо правильно реализовать.

Допущенные ошибки могут привести к непоправимым последствиям:

1. В некоторых случаях мастера с целью экономии средств пренебрегают необходимостью производить утепление труб горячего водоснабжения, проложенных в толще стен или под напольным покрытием. В результате монтаж труб в квартире без теплоизоляции приводит к тому, что тепловая энергия частично передается находящимся рядом материалам и качество воды ухудшается. Помимо этого, конденсат, собирающийся на поверхности трубопровода без утепления, способен испортить отделку помещения.
2. При выполнении монтажных работ специалисты рекомендуют закрывать концы еще не установленных труб, чтобы внутрь их не попадала грязь и мусор. Если пренебречь этой предохранительной мерой, то после завершения установки водопровод приходится долго и тщательно промывать, а в некоторых случаях и ремонтировать.
3. В случае, когда требуется выполнять пайку пластиковых труб, ее необходимо выполнять в чистом помещении, где исключена вероятность попадания загрязнений. Такую работу нельзя производить, когда на трубах имеется даже немного влаги. Если осуществляется разводка воды на кухне или в другом помещении, тогда частички мусора или капля воды в местах пайки значительно ослабят прочность соединения. В итоге водопровод не получится качественным.
4. Специалисты советуют не проектировать систему водоснабжения так, чтобы все трубы были проложены в перекрытии посредством одного общего отверстия. Это приводит к тому, что ухудшаются характеристики функционирования водопровода. Кстати, профессиональные проектировщики никогда не совершают данную ошибку.
5. Также к серьезным неприятностям при проведении монтажных работ может привести недостаточное количество используемых запорных устройств. Данный вид арматуры в обязательном порядке должен присутствовать перед каждым сантехническим прибором, к которому подводится вода. Его также монтируют для каждого стояка, обеспечивающего ввод водопровода в квартиру.
6. Если на жилом объекте запроектировано обустройство не одного, а нескольких санузлов, запорный кран желательно установить для каждого из них.

Обычно одновременно профессионалы проектируют разводку водопроводной и канализационной систем. Главное условие, которое нужно соблюдать при этом — не допускать, чтобы стояки и трубопроводы каждой из них не перекрывали друг друга. В будущем выполнение данного требования облегчит проведение ремонтных работ и уход за инженерными коммуникациями.

Как сделать разводку водопровода из пластиковых труб

Для соединения с помощью полипропиленовых труб лучше всего брать образцы с диаметром сечения 25 мм и толщиной стенки 2,8 см (для ГВС — 3,2 см). Работы выполняйте в такой последовательности:

нарежьте строго перпендикулярно при помощи специальных ножниц;
отметьте на краях глубину сварки, которая зависит от фитинга;
уберите средний слой трубы с помощью торцевателя на 1-2 мм;
подготовьте сварочный аппарат с соответствующей насадкой;
варка происходит примерно за 7 сек

при температуре около 250°C;
сварку следует начинать, когда аппарат нагреется (индикатор погаснет);
надвигайте нужные места на трубах и фитинг на насадку прибора, не прокручивайте;
также без прокрутки осторожно и быстро соедините трубы или трубу с фитингом между собой, надвигая друг на друга.. Подождите минуту до охлаждения

Если сварочный шов получился не перпендикулярным или ненадёжным, его можно разрезать и повторить процедуру заново

Подождите минуту до охлаждения. Если сварочный шов получился не перпендикулярным или ненадёжным, его можно разрезать и повторить процедуру заново.

Монтаж разводки водопровода на любом этапе процесса лучше осуществлять с помощником. Результат зависит от точности расчётов и аккуратности выполнения работ.

Методы прокладки

Проводить такую процедуру можно несколькими способам:

• закрытым;
• открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

При этом, можно сразу отметить основные недостатки закрытого метода:

• отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
• необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

• низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
• возможность вовремя увидеть протечку и устранить её;
• легкость проведения ремонта на любом участке;
• возможность улучшить в процессе использования систему.

Как выбрать трубы?

Определяющий параметр – надежность. Трубы в ванной комнате должны выдерживать максимальное давление. Для централизованных систем оно колеблется от 2 до 7 Атм. при норме 4 Атм. В автономных – до 5 Атм. Нужно учитывать не только толщину стенки магистрали, но и надежность соединительных элементов – фитингов, сварных или резьбовых конструкций.

Обзор труб для обустройства водоснабжения ванной комнаты:

• Пластиковые. Материал изготовления – ПВХ, полипропилен (ПП). Для повышения надежности имеют многослойную структуру – армирование алюминиевой фольгой или стекловолокном, барьер от попадания воздуха в воду. Соединяются сваркой, холодной или горячей. Пример – универсальные трубы Рехау серии Rautitan Flex.
• Металлопластиковые. По контракции схожи с пластиковыми, материал – PE (полиэтилен), PE-X (сшитый полиэтилен) или PE-RT (для отопления и горячего водоснабжения). Соединение механическое, с помощью стальных муфт. Обладают лучшей гибкостью, чем пластиковые, возможность оперативной замены отдельных участков водопровода.
• Металлические. Применяются редко, причины – ржавление, большая масса, трудоемкость установки. Соединение сварочное, реже применяются резьбовые муфты.

Диаметр влияет на напор воды, что важно для систем водоснабжения. Чем он меньше, тем больше напор

Для разводки труб в ванной применяют трубопроводы диаметром до 20 мм. Если общая протяженность магистрали превышает 30 м, нужно увеличить этот параметр до 32 мм. Устанавливая водопровод в ванной комнате из полипропиленовых труб нужно учесть температурное расширение материала. Для протяженных участков необходим монтаж компенсационных петель.

Пластиковые трубы

• Длительный срок эксплуатации, до 30 лет
• Нет коррозии
• Быстрый монтаж
• Хорошая термоизоляция

• Температурное расширение, нужны компенсаторные петли
• Часть разрушается под воздействием солнечных лучей
• Для соединения нужен сварочный аппарат

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Металлопластиковые трубы

• Непроницаемы для кислорода, не будет завоздушивания
• Механическая стойкость
• Для установки муфт не нужны специальные приспособления
• Минимальный радиус изгиба до 5 диаметров

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

Стальные трубы

• Высокая прочность
• Работа в системах с высоким давлением
• Хорошая герметичность, нет завоздушивания

• Максимальная температура воды до +95°С
• Горючесть
• Разные проходные диаметры у труб и фитингов

При соединении стальных труб с фитингами из других металлов на месте стыка будет происходить быстрое окисление.
