Самостоятельное проектирование дома на компьютере

Инженерно-технический раздел: чертежи комнат и коммуникаций

Инженерный раздел содержит схемы и чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления. Таблицы-расшифровки включают данные о спецификации оборудования и общие расчеты. Это отдельные составляющие здания, размещенные внутри будущего дома.

Проект дачного дома 6х8 с мансардой: (прочитать подробнее)

Раздел по водопроводу содержит план расположения коммуникаций в подвале и на каждом этаже. Схема системы канализации выполняется в аналогичном порядке. Иногда эти два плана изображают в одном чертеже. Здесь также находится аксонометрическая схема монтажа холодного и горячего водоснабжения.

Чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления изготавливаются на инженерном этапе.

В разделе монтажа отопления представлены поэтажные чертежи, начиная с подвала, и общая схема теплоснабжения всего дома. Системы газового оборудования и электрообеспечения изображены отдельными чертежами с индивидуальными схемами расположения газовой и электрической установок.

С целью предотвращения громовой опасности в моделирование домов необходимо включить монтаж громоотводного устройства, так как отсутствие подобной защиты может не только привести к разрушениям, но и создать угрозу жизни и здоровью обитателей дома. Установку громоотвода производят по отдельной схеме с привлечением квалифицированных специалистов.

Чертежи дома в сечении и изображение фасадов с разных сторон

Нарисовать проект дома невозможно без изображения всех фасадов, которые наглядно демонстрируют внешнее состояние лицевого входа, вид сзади и по сторонам. Таким образом, должно быть четыре листа, где необходимо нарисовать чертежи, изображающие:

• фронтальный фасад;
• боковой фасад №1 (правая сторона);
• боковой фасад №2 (левая сторона);
• фасад задней части дома.

Чертеж фасада дома фактически отображает первоначальные наброски и эскизный план здания. Его можно легко создать с помощью специальных компьютерных программ, поэтому, перед тем как нарисовать проект дома, необходимо тщательно все обдумать, проконсультироваться со специалистами разных профилей в строительстве и согласовать все детали с членами семьи. Окончательный вариант должен нравиться всем домочадцам.

Проекты кирпичных домов: интересные идеи и решения (прочитать подробнее)

После чертежей фасадов отдельным списком в таблице указывается спецификация элементов столярных изделий – дверей и окон, причем учитывается способ их открытия. Для каждого изделия обозначены четкие формы, параметры, определено наличие и количество стекол. Дом в два этажа может иметь до трех десятков наименований такой продукции.

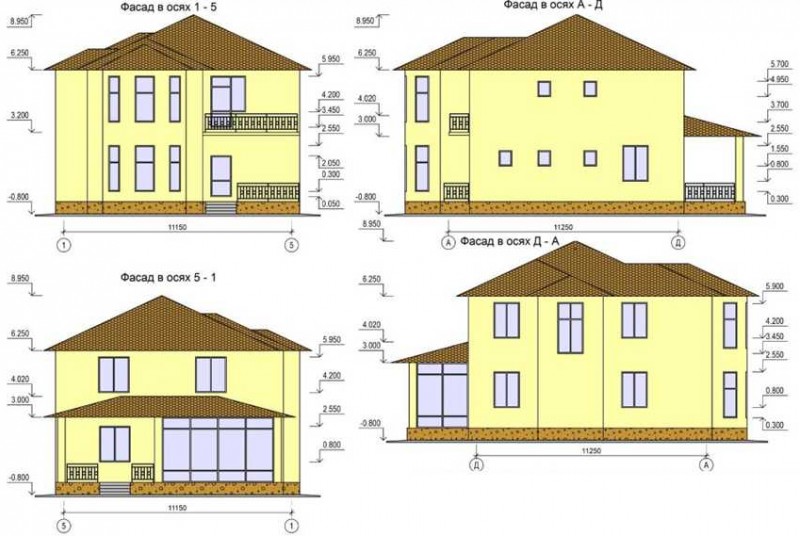

Чертежи с изображением фасада двухэтажного дома с разных сторон.На заметку! Создать проект небольшого двухэтажного дома можно по аналогии с чертежами квартир. За основу первого этажа берется план двухкомнатной квартиры, а второй этаж включает спальню, две гостевых комнаты и дополнительный санузел.

Платные программы для черчения электросхем

Платных графических редакторов для создания схем много, но не все они нужны для «домашнего» использования или для работы, но не связанной напрямую с проектированием. Платить немалые деньги за ненужные функции — не самое разумное решение. В этом разделе соберем те продукты, которые получили много хороших отзывов.

DipTrace — для разработки печатных плат

Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.

Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства.  То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.

В DipTrace можно посмотреть как будет выглядеть готовое изделие в формате 3D

Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения —  Schematic DT.

Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.

По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.

Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.

SPlan

Пожалуй, самая популярная программа для рисования схем это SPlan. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. В результате работать легко, осваивается программа за несколько часов (если есть опыт работы с подобным софтом).

Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами (справка все равно на английском). Есть также портативные версии (SPlan Portable) которые не требуют установки.

Одна из наиболее «легких» версий — SPlan Portable

После скачивания и установки программу надо настроить. Это занимает несколько минут, при последующих запусках настройки сохраняются. Создание схем стандартное — находим нужный элемент в окошке слева от рабочего поля, перетаскиваем его на место. Нумерация элементов может проставляться в автоматическом или ручном режиме (выбирается в настройках). Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.

После окончания работы можно сохранить файл в виде изображения, которое можно вывести на печать, причем могут создаваться большие схемы размером А4. Основной фал можно впоследствии редактировать.

Есть платная (40 евро) и бесплатная версия. В бесплатной отключено сохранение (плохо) и вывод на печать (обойти можно при помощи создания скриншотов). В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать.

Проектирование фундамента

  Для определения типа фундамента следует иметь геологические данные о составе и свойствах грунта. Нагрузка на фундамент рассчитывается на основе данных эскизного проекта: массы стен, перекрытий, кровли, фундамента, снеговой и временной нагрузки. Временная и снеговая нагрузка считаются по усредненному показателю — 100 кг/м2. По этим данным выбирается тип фундамента. Обычно выбирают ленточный или свайно-ленточный железобетонный фундамент. В нем должны быть предусмотрены отверстия для ввода коммуникаций. Можно найти много вариантов, как спроектировать дом самому с такими фундаментами.

Материалы стен и перекрытий:

Преимущества и недостатки материалов для возведения стен — это отдельная тема. Для строительства дома на долгий срок лучше всего подходит кирпич. За последнее время популярным материалом в малоэтажном строительстве становится пенобетон, газобетон, шлакобетон и другие аналогичные материалы, обладающие достаточной прочностью и долговечностью.

Их несомненным преимуществом является низкая теплопроводность, что дает возможность строить недорогие и теплые дома. Многочисленные проекты домов из пеноблоков показывают, что они дешевле и легче, чем из монолитного бетона, и обладают меньшей, но достаточной несущей способностью. Перекрытие стен из пористого бетона лучше производить деревянным брусом, нагрузки от которого они легко выдерживают.

иногда без профессионала не обойтись. но в большинстве случаев — приятно сэкономить!

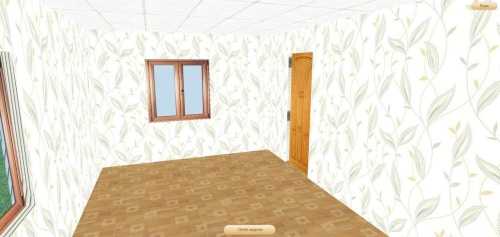

Эта красивая картинка создана в Планоплане

Выполнить такую работу может любой посетитель. Совершенно бесплатно.

или

Зарегистрироваться

Восстановление пароля

Восстановление пароля

Пароль изменен

Planoplan в партнерстве с MyPlan.pro подготовили для Вас интересное предложение, которое поможет сэкономить Ваше время и деньги. Команда профессиональных дизайнеров интерьеров MyPlan.pro имеющая более чем 15-ти летний опыт практической работы в сфере архитектуры и дизайна, при помощи сервиса Planoplan, готова в течении суток подготовить для Вас планировочное решение по Вашим требованиям и с учетом Ваших предпочтений.

Для этого необходимо:

1. Создать аккаунт в сервисе Planoplan
2. Заполнить анкету с описанием Ваших пожеланий
3. Оплатить 2 999 рублей через систему оплаты установленную на сайте Planoplan
4. Получить через сутки проект Вашей квартиры с готовым планировочным решением!

Внимание! Для удобства просмотра и последующего редактирования мы рекомендуем предварительно скачать и установить Planoplan Editor for Windows/MacOs на ваш компьютер или ноутбук

Planner 5D

Planner 5D предоставляет уже готовые проекты, основанные на выбранной форме комнаты. Сервис имеет большой набор инструментов, с помощью которых можно максимально подробно визуализировать любой интерьер. Программа позволяет выбирать всё — от типа выключателя до музыкальных инструментов.

Вас удивит удобный интерфейс планировщика: здесь инструменты находятся на левой панели, поэтому, выбрав категорию, вы видите их все сразу. Дизайн кажется слишком перегруженным? Просто переместите лишние объекты в другое место. Еще одна полезная функция планировщика заключается в добавлении новых этажей.

Хотя сервис не позволяет скачивать изображение в формате JPG/PNG непосредственно на компьютер, но можно сделать снимок проекта, чтобы сохранить процесс изменений. Planner 5D имеет платные опции, поэтому некоторые элементы дизайна заблокированы. Тем не менее можете быть уверены: один элемент в каждой категории является бесплатным.

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.

2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

   Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

3. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
4. Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.

5. Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

На плане дома показываются:

• Лестничные проемы;
• Система вентиляции;
• Дверные номера;
• Высота пола;
• Номера окон.

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Как пользоваться программой?

1. Для начала необходимо нарисовать планировку квартиры. Для этого загрузите готовое изображение (если есть) в интерфейс и установите масштаб.
2. Обведите все линии специальным инструментом — таким образом, получатся стены. Сразу же будут автоматически просчитаны размеры комнат.
3. Обозначьте в проекте окна, двери и перегородки. И вот план квартиры в 3д уже готов! Перейдите в специальный режим просмотра и увидитесь реалистичностью полученного изображения.
4. Останется расставить мебель и наслаждаться результатом творческого процесса.

Важной особенностью программы является то, что практически все предметы интерьера существуют в реальности и по большей части доступны в гипермаркете Икея

Планировка на участке

Начинать стоит с определения размеров дома и его возможного расположения на участке. Сделать это можно, только имея на руках его подробный план с указанием всех размеров, сторон света, особенностей рельефа, дорог, коммуникаций и уже имеющихся на нем объектов, не подлежащих сносу, если таковые есть. Желательно также иметь общий план с изображением соседних участков и природных объектов, чтобы из окон спроектированного дома открывался красивый вид, а не соседский сарай.

Перед тем, как создать проект дома, нужно уточнить местные требования к его виду и расположению, узнать о наличии централизованных коммуникаций, геологических условий на участке. При этом учитываются следующие факторы:

• расстояние от фасада до «красной линии» (обычно не менее 5 метров);
• расстояние до границ соседних участков (не менее 3 метров);
• расстояние до подземных линий газо- и водоснабжения;
• наличие и расположение подъездных путей и т.д.

Кроме того, важно уже на этом этапе определиться с расположением других построек и зон на участке, чтобы любым из них было удобно пользоваться.

План участка в 3D-изображенииИсточник mtdata.ru

К примеру, если ширина фасадной стороны земельного участка 18 метров, то ширина дома не может быть более 12 метров, так как с обеих сторон от него до границ должно быть свободное трёхметровое пространство. Если планируется ещё и гараж, отступ от которого определяется метровой зоной, размеры дома снова придётся корректировать в соответствии с этими условиями.

Далее нужно продумать подключение дома к имеющимся инженерным коммуникациям либо автономным системам жизнеобеспечения, таким как скважина или колодец, септик. Чем короче и прямее будут эти линии, тем дешевле обойдётся их устройство и тем надёжнее они будут в эксплуатации.

Ещё один важный момент: как сделать проект дома самому, если застройка территории ещё не началась. Ведь в этом случае невозможно визуально оценить характер грунта, высоту стояния грунтовых вод и прочие важные параметры местности, от которых в первую очередь зависит выбор типа фундамента, возможность строительства подвала, устройства водопроводного колодца и септика. Потребуется, как минимум, бурение нескольких разведочных скважин на будущей стройплощадке.

За изменением уровня воды в скважинах наблюдают несколько днейИсточник www.rmnt.ru

nanoCAD

• Поддержка DirectX, OpenGL
• Поддержка DWG2017
• Шрифты и линии по ГОСТ
• Стандарты СПДС, ЕСКД
• Быстрый поиск объектов
• Автоматическое завершение и автокоррекция ввода команд

Бесплатная
400 Мб.
Windows 8, 7, Vista
На русском

nanoCAD — бесплатная САПР-платформа для профессионального проектирования и выпуска чертежей. Программа оснащена всеми необходимыми инструментами, работает в «классической», по современным меркам, САПР среде, и полностью поддерживает, самый распространенный в сфере проектирования, формат *.dwg.

В наших реалиях, nanoCAD хороша тем, что черчение выполняется сразу по установленным ГОСТам и стандартам оформления. И если использовать эту программу для проектирования дома, дачи, гаража или другого архитектурного сооружения, то на выходе можно сразу получить рабочие чертежи. В отличие от некоторых других программ, представленных здесь, в которых, по факту, можно создать только наглядные эскизы и рисунки, которые ещё придется объяснять строителям.

Проектирование домов онлайн | Строительство деревянных домов

Прямо сейчас вы можете визуализировать дом своей мечты, воспользовавшись интуитивно понятным онлайн проектировщиком.

Программа предоставляет широкие возможности по детальному прорисовыванию планировки дома, который может состоять из нескольких этажей. На начальном этапе проектирования предлагается указать тип и размеры фундамента. Программа позволяет с легкостью изменять материал стен (бревно или брус), их толщину и тип соединения элементов стенового материала в пазах (в чашу, в лапу). В считанные секунды можно указать на плане расположение окон, дверей и проемов. Программа в режиме онлайн выводит информацию о длине стен и о площади получающихся замкнутых контуров, которые считаются комнатами или другими помещениями дома. Простейшие инструменты, предлагаемые программой на стадии проектирования, вполне достаточны для создания неплохого авторского проекта дома или хотя бы для возможности взглянуть и визуально оценить возможный проект дома. При выявленных недостатках в модель можно внести необходимые изменения. К тому же, для этого вовсе не нужно быть профессиональным проектировщиком.

Одним из главных преимуществ программы является возможность переключения в трехмерный режим просмотра модели дома на любом этапе создания проекта. В режиме 3D объект можно осмотреть с любой стороны и даже внутри, а также выбрать материалы для внешней и внутренней отделки. Одним кликом можно изменить, например, внешний вид фундамента, цвет бревна и тип напольного покрытия.

Подобные онлайн проектировщики очень популярны среди заказчиков, поскольку тенденция последнего года выявила заинтересованность клиентов именно в домах, построенных по индивидуальным проектам. При этом наиболее значимой и востребованной является работа проектировщиков, архитекторов. Однако на данном этапе уровень автоматизации с применением средств ЭВМ в сфере проектирования деревянных домов существенно отстает от технологий производства в области деревянного домостроения. На рынке мало отечественных программных продуктов, которые смогли бы стать незаменимым универсальным инструментом в руках проектировщика. Только тогда они смогли бы увеличить производительность своего труда, а клиенты — оценить качество выполненного проекта.

Представленная программа, конечно, не является профессиональным программным обеспечением, но способна помочь вам быстро и наглядно оценить возможность постройки задуманного деревянного строения. По сути, данный онлайн проектировщик является облегченной бесплатной версией профессиональной офлайн программы, применяемой проектировщиками по всей России.

Правообладателем представленной программы для проектирования домов онлайн является наш партнер — Вологодская электронная торговая площадка «Свой дом».

Planner 5D

• 2D + 3D
• Интерьер и Ландшафт

Бесплатно
Есть платные опции
Без регистрации
На русском

Мощный онлайн-конструктор, который по функционалу не уступает многим специализированным программам для проектирования домов.

Инструментарий проектировщика следующий:

1. Создание проекта с чистого листа или выбор готового варианта из каталога.
2. Добавление комнат с различной геометрией, которую также можно изменять, добавлять любое количество углов, выступов и т.д.
3. Добавление конструкционных элементов. Доступны разнообразные типы дверей, окон, арок, перегородок, лестниц, колонн, ворот, заборов и крыш.
4. Добавление мебели, бытовой техники и прочих домашних мелочей для оживления интерьера
5. Раздел каталога «Экстерьер» содержит: газоны и дорожки, садовую мебель, деревья и кусты, несколько видов бассейнов, гаражи, уличное освещение, и другие предметы для отдыха на свежем воздухе.
6. После завершения работы проект можно будет сохранить или опубликовать в соц.сетях.

Каковы функции проектной и рабочей документации согласно с нормативной базой

Проектом можно назвать комплект материалов и документов, подготовленных в результате проектирования. В свою очередь проектирование – это определенная последовательность действий, процесс, в результате которого создается прообраз или прототип требуемого объекта. Соответственно, для этого производятся специальные расчеты (экономического и технического характера), разрабатываются сметы, калькуляции, пояснительные записки, чертежи, схемы.

Проекты бывают индивидуальные или же типовые. Часто в ходе подготовки отдельного проекта для индивидуального использования автор использует типовые решения, применяемые в различных зданиях. Исходя из специфики задач, поставленных заказчиком, все разрабатываемые проектные решения можно подразделить на такие виды:

• новое строительство;
• модернизация, реконструкция, техническое перевооружение, расширение уже сооруженных объектов;
• капитальный ремонт, восстановление, усиление зданий.

До вступления в силу Постановления Правительства Российской Федерации от 16 февраля 2008 года № 87 законодательно предусматривалась определенная стадийность при разработке проекта. Сначала готовилось «технико-экономическое обоснование» (ТЭО), затем «проект» и только после этого «рабочий проект». Теперь же используются другие понятия: «рабочая документация» и «проектная документация».

Исходя из статьи 48 Градостроительного кодекса России, под проектной документацией понимается определенный набор документов, содержащий ряд материалов в виде текста, схем и карт. В таких материалах указаны определяющие конструктивные, архитектурные, инженерные и технологические решения, используя которые предполагается проведение работ по реконструкции или строительству сооружения или их частей. Это же касается и капитального ремонта зданий в случае, когда речь идет о работах, при которых оказывается воздействие на конструктивные элементы и могут быть изменены характеристики безопасности и надежности объекта.

Проектные документы относительно некоторых видов работ, которые могут повлиять на безопасность сооружения, имеют право выполнять лишь юридические лица или индивидуальные предприниматели, имеющие соответствующий допуск, подтвержденный свидетельством. Список работ, имеющих влияние на безопасность капитальных объектов, перечислен в нормативном документе – приказе Минрегиона от 12 декабря 2009 года № 624. Вообще же готовить проектную документацию может любое физическое или юридическое лицо, чаще всего на договорных основах. При этом исполнитель несет ответственность за соответствие ее техническим регламентам.

В состав проектной документации входит 13 утвержденных разделов:

• пояснительная записка;
• планировка отведенного участка земли;
• решения архитектурные;
• решения объемно-планировочные и конструктивные;
• данные об инженерных сетях (водо- и электроснабжение, водоотведение, кондиционирование и вентиляция воздуха, отопление и тепловые сети, газоснабжение, связь);
• организация строительства (проект);
• демонтаж капитальных объектов (проект);
• охранные мероприятия относительно окружающей среды;
• меры по пожарной безопасности;
• доступность для инвалидов;
• энергоэффективность и оснащенность приспособлениями учета энергоресурсов;
• сметные материалы;
• иные требуемые материалы.

Рабочая документация, исходя из Постановления Правительства РФ № 87, это пакет документов, разрабатываемый для того, чтобы было возможно внедрить технические, архитектурные или технологические решения непосредственно в процессе строительства. Ее содержание и состав определяется застройщиком, исходя из уровня детализации составных частей проектной документации, и указывается в проектировочном задании.

Законодатель не указал на четкую очередность подготовки этих двух пакетов документов. Поэтому можно составлять их одновременно, или же рабочую документацию готовить после согласования проектной. Если все бумаги разрабатываются одновременно, то на государственную экспертизу, по согласованию между экспертной организацией и заказчиком, можно подавать оба пакета.

По рекомендациям Минрегиона, базовая цена проектирования, которая рассчитана с применением справочника, содержащего базовые цены на работы, может быть разбита таким образом:

• проектная документация – около 40%;
• рабочая – до 60%.

Вместе с тем, это соотношение не является жестко закрепленным и может изменяться в любую сторону в зависимости от полноты разработки бумаг, специфики возводимого объекта. Главное – договоренность проектировщика и заказчика.

План дома: от чертежа до готового проекта

Для многих уютный загородный домик – это мечта всей жизни, где каждый час, проведенный наедине с природой, способствует отдыху

Важно, чтобы жилье было не только красивым, но и комфортным, многофункциональным. Реализация мечты начинается с создания проекта, основу которого составляют чертежи и план дома, содержащие детальную планировку и схему коммуникаций

Как правильно организовать конструктивный этап, подскажет данный материал.

Проекты домов и коттеджей: фото, видео, интересные идеи планировки (прочитать подробнее)

Перед строительством нужно сделать план дома, чтобы избежать ошибок, которые могут затянуть процесс на долгое время.
