Изготовление ручной или стационарной циркулярной пилы своими руками

Основные критерии стола циркуляционной пилы

Конструкция, на которой будут установлены деревообрабатывающие механизмы, должна обладать такими характеристиками:

• Капитальной жесткостью и устойчивостью.
• Идеально ровной поверхностью.
• Заземлением.
• Свободным местом для опилок.
• Легкой доступностью к отходам для их ликвидации.
• Щитками защиты, которые устанавливаются над вращающимися элементами.

Соблюдение вышеперечисленных правил, помогут сделать действительно качественный и безопасный стол для фрезера своими руками.

Существует несколько требований циркуляционной пилы, которые необходимо учитывать для качественной, производительной и безопасной работы агрегата.

1. Хорошее крепление диска пилы.
2. Огораживание рабочей части диска пилы, что многие считают невыполнимой задачей.
3. Доступность кнопки старта-остановки агрегата.

Дополнительные требования к столу, зависят от предпочтений столяра и его профессионализма в этой сфере. Вспомогательные элементы помогут точнее обрабатывать заготовки, совершать распиливание более длинных досок, что в конечном итоге отразится на возможностях станка для выполнения абсолютно точных, качественных и сложных изделий.

5 Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

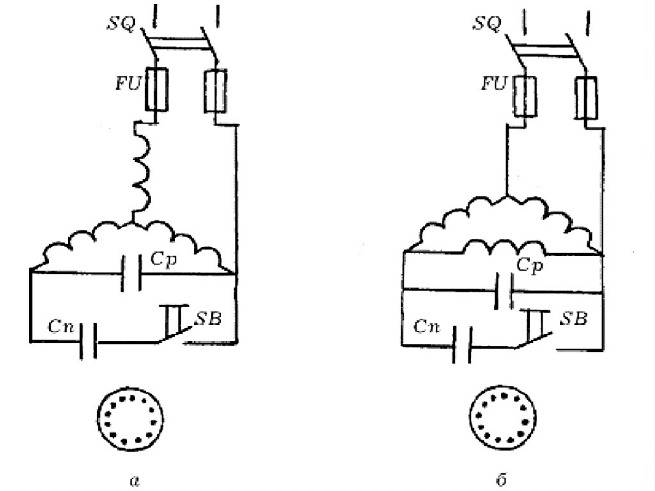

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Изготовление циркулярной пилы своими руками

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

сваривают из стального уголка

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

• лист железа;
• лист фанеры;
• брус размером 50×50 мм;
• доска размером 50×100 мм;
• стальной уголок для направляющих;
• две струбцины;
• ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

1. Шуруповёрт, электродрель.
2. Ножовка или электрический лобзик.
3. Инструменты для замеров (рулетка, угольник, линейка).
4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Станок с маятниковой подвеской двигателя

Подобный станок считается наиболее совершенным видом циркулярной пилы. Наличие маятникового подвеса дает возможность добиться плавного хода работы агрегата. Во время использования станка не будет рывков, а ремень хорошо натянется. Самоделка практически не вибрирует, что положительно сказывается на сроке эксплуатации агрегата.

Основной особенностью устройства считается расположение в общей рамке двигателя, вала и режущего диска. С одной стороны ее фиксируют на станине с помощью шарнира, а со второй удерживают винтом, прокручивание которого дает возможность мастеру регулировать высоту выхода диска из столешницы.

Закрепленная с одной стороны платформа, на которой установлен мотор, выполняет функции маятника. Другой конец платформы подпружинен. В то время, когда мотор включается, платформа начинает гасить колебания, а двигатель натягивать ремень.

Теперь направляющие

Ограничительную планку особенно описывать нет смысла. Конструкция понятна из фотографий.
Чтобы планка не двигалась после регулировки, служат два боковых винта.
Передняя направляющая (бегунок) имеет довольно сложную конструкцию. Это обусловлено тем, что много раз переделывался и дорабатывался.
Если делал бы заново, то сделал бы по другому. Помимо обычных требований – поворот на произвольный угол с фиксацией положения, легкое перемещение, были и специальные требования. Мне хотелось, чтобы он был не съемный, и в то же время, не мешал, когда надобности в нем нет. В результате он бал сделан откидывающимся.
Сам бегунок движется по направляющей и с помощью подшипника по поверхности стола. Подшипник был выбран не сразу. С начала были эксперименты с пластинами от дерева до фторопласта. Но все это образовывало задиры на алюминиевом столе. Если сделать стол из стали, то такой проблемы не будет. Таким образом, бегунок движется по направляющей. Его можно откинуть вращая вокруг этой направляющей. Для этого надо потянуть за подпружиненную ручку. Она оттягивает пластиковый сухарик не дающий бегунку откинуться самопроизвольно.
В качестве дополнительных прибамбасов были сделаны прижимы.
Крепиться они будут, конечно же, не зажимами. Но, пока, до крепления руки не дошли.
Чтобы циркулярку можно было хранить в шкафу, без последствий для нее, был сделан кожух из фанеры. В таком варианте ее можно спокойно убрать.

Конструкция самодельной циркулярки из болгарки

Независимо от конструкционных особенностей, каждая циркулярка из болгарки, которую делают собственноручно или покупают в магазинах, состоит из:

• двигателя;
• рабочего стола;
• станины;
• диска;
• редуктора.

В виде двигателей для самодельных станков допускается устанавливать различные доступные варианты. Зачастую рекомендуется использование асинхронных двигателей, которые куплены непосредственно для станков, двигатели от стиральных машин, дрели или болгарки. У любого из вариантов имеется ряд своих достоинств и недостатков.

Покупая двигатели для соответствующей цели, есть возможность выбрать его параметры под свое устройство. Более достоинств, как таковых, нет. Единственным недостатком этого приобретения является высокая цена. Ведь на самом деле, стоимость двигателя превышает стоимость ручных электроинструментов. Поэтому можно немного доложить и приобрести уже готовый станок. Для многих это не по карману, да и целесообразность таких покупок отсутствует.

Другое решение — двигатели от стиральных машин. Этот способ будет оптимален, если у вас есть исправный двигатель при наличии такой ненужной техники. Для самодельных станков подойдут далеко не любые стиральные машины. Многие современные автоматические машинки оснащены двигателем, для управления которым необходимо использование специального контроллера.

Естественно, для сборки контроллера можно приложить собственные усилия, но это лишние временные и финансовые затраты. К двигателю от старой стиральной машины подключиться довольно просто, поскольку их вал уже оснащен шкивом. Наличие такого двигателя в разы упростит создание циркулярки. К недостаткам таких устройств можно отнести их малую мощность. В итоге мы получим неполноценную станочную модель, а фиктивное устройство. Но стоит отметить, что для определенных ситуаций можно воспользоваться и таким решением.

В основном электродрель обладает низкими оборотами и высокой мощностью. Привод в работу пильного диска осуществляется прямым образом, посредством зажатия его оси патроном электродрели. Недостатками таких схем является потребность в перерывах во время рабочего процесса. Это обусловлено тем, что дрель не предназначена для проведения непрерывных типов работ и она нуждается в остановке на 10-20 мин в течении каждых 10 мин работы с ней. Отчасти эту проблему можно решить, если установить дополнительную вентиляцию на двигатель, однако это существенно усложнит станочную конструкцию.

Применение углошлифовальных машин, которые также называют болгаркой, фактически не обладает известными недостатками. В первую очередь, у ее двигателя высокая мощность. Наличием такого инструмента могут похвастаться многие мужчины, если нет, то его можно всегда приобрести, в любом случае он пригодится для использования по основному назначению. При этом ее довольно легко интегрировать в станок.

Нередко в комплектации углошлифовальной машины предусмотрено наличие струбцин, благодаря которым она легко крепиться на станину. Установка шкива на вал осуществляется максимально просто. Из-за высоких оборотов в двигателе устройства, осуществляется хорошая вентилируемость, поскольку имеется встроенная охлаждающая система, которая способна функционировать без остановок.

Сконструировать циркулярный станок, используя для этого болгарку, под силу каждому. Нет необходимости в специальных знаниях и навыках. Здесь нужно немного погрузиться творчество и старательно делать свою задачу

В самом начале изготовления станка, следует убедиться в точности своих намерений и решить нужен ли он вам? Важно учитывать, что несмотря на свою устойчивость к непрерывной работе, болгарка может сломаться из-за большой нагрузки

Имея намерение открыть собственное производство мебельной и деревянной продукции на промышленном уровне, естественно, стоит приобрести полноценный циркулярный станок. Самодельное устройство подойдет для домашних и дачных целей, в качестве инструмента, который позволяет решить бытовые, повседневные задачи.

Достоинства самодельного инструмента

В хозяйстве очень часто появляется необходимость распилить доску, ДСП, ДВП, фанеру и другие подобные материалы. Удобнее всего выполнять такие манипуляции, используя для этого стационарный станок, который в народе получил название циркулярка. На таком станке можно даже пилить дрова, поэтому о рациональности его изготовления долго думать не приходится.

Углошлифовальная машинка или болгарка получила широкую популярность, так как это универсальный инструмент для резки металла, камня, бетона, пластика и даже дерева

Однако с обработкой дерева нужны не только особые навыки, но еще и осторожность. Ведь именно при обработке древесины возникает такой эффект, как обратный удар

Именно поэтому специалисты рекомендуют использовать инструмент только в качестве циркулярки, что позволяет исключить вероятность возникновения обратного удара, а также повысить эффективность применения электроинструмента.

Изготовление стационарного станка из болгарки для распиливания древесины имеет ряд преимуществ:

1. Экономия на покупке стационарного станка, который состоит из станины и мощного электродвигателя. Стоимость такого станка составляет не менее 10 тысяч рублей, в то время как из болгарки можно сделать циркулярку без дополнительных вложений
2. Простота изготовления — для создания станка понадобится только электроинструмент и основание, изготовить которое можно из деревянного верстака или досок
3. Высокая эффективность — УШМ развивает частоту вращения свыше 9000 оборотов в минуту, что положительно влияет на скорость и качество пиления материала
4. Возможность в любой момент воспользоваться УШМ, сняв ее со станка

Если попали на сайт, значит, наверняка задаетесь вопросом и целью изготовления самодельной циркулярки из болгарки. В рациональности такой задумки сомневаться не приходится, а как сделать стационарный станок для пиления древесины, выясним далее.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Обслуживание станка своими руками

Обслуживание самодельного распиловочного станка своими руками — простое. Главное, соблюдать следующие правила:

• держать оборудование в чистоте;
• работать в рукавицах и защитных очках;
• смазывать все крепежные места;
• контргаить режущий диск;
• сделать пожарный уголок близ станка.

Проблема	Причина	Решение
Зажимает режущий диск	Сильное давление на заготовку при распиле. Плохо закрепленный диск на валу эл. дв. Затупившийся режущий элемент диска.	Прилагайте меньше усилий при распиловке на заготовку. Проверьте крепление диска на валу, в случае надобности затяните сильнее.Замените режущий диск
Косой спил	Эл. двигатель стоит не в уровень Несимметричность рамы станка	Проверьте и исправьте погрешности при установке эл. дв при помощи шайб Переварите раму, проверьте ее геометрию
Высокая вибрация	Плохо закрепленный эл. дв. Неровная поверхность под станком	Проверьте крепежи эл. двигателя Подложите под раму мягкий материал и проверьте горизонт рабочей поверхности

https://youtube.com/watch?v=ACapRRCQYd0

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

1. Один из проводов катушки соединяем с одним из проводов якоря.
2. Другой подключаем к сети.
3. Второй провод якоря подсоединяем к диммеру.
4. Другой выход диммера подключаем к сети.
5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

1. Вал двигателя.
2. Вал пилы.
3. Ремень привода.
4. Шкиф мотора от стиралки.
5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
2. Далее соедините четырьмя уголками одинаковой длины.
3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

Настройка ленточнопильного оборудования

В первый раз запуск выполняют без направляющих. На этой стадии проверяют плавность запуска и чистоту работы двигателя, а дальше уже проводят тестовый распил с использованием полотна, но с минимальными нагрузками. Для работы с увеличенной нагрузкой используют блок с направляющими лентами. Такая конструкция состоит из двух половинок, которые устанавливают по линии режущего полотна.

Раньше мастера своими руками делали не только станки, но и режущее полотно. Самостоятельно замкнуть ленточный агрегат в кольцо сложно и тут требуется уже хоть какой-то начальный опыт в сборке станка. Ручным методом проводят и заточку по шаблону. Всё это можно сделать самому, сэкономив свои деньги, но современный рынок просто набит всевозможными приспособлениями и деталями, которые улучшают качество обработки материалов или делают аппаратуру многофункциональной. Главное в этом деле — помнить о технике безопасности, ведь производственные модели или самодельные представляют большую опасность для здоровья человека.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

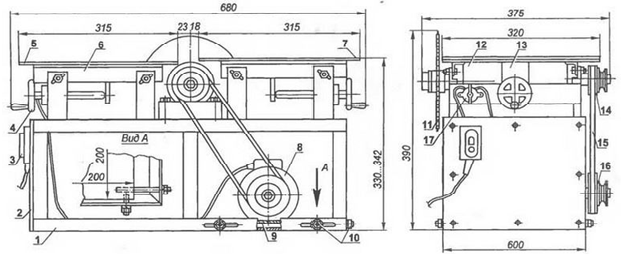

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

• 1 – рама (станина);
• 2 – боковая панель;
• 3 – пусковое устройство;
• 4 – механизм регулирования высоты стола, 13 – его упоры;
• 5, 6 и 7 – две половины распиловочного стола с основанием;
• 8 – электродвигатель;
• 9 – площадка для установки мотора;
• 10 – шпильки (М10);
• 11 – пила;
• 12 – вал;
• 14 и 16 – соответственно ведомый и ведущий шкивы;
• 15 – ремень;
• 17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Станок с маятниковой подвеской двигателя

Это более совершенный вид циркулярной пилы. Маятниковый подвес циркулярки обеспечивает плавный ход работы инструмента, при работе нет рывков, а ремень натягивается более сильно. Такая самодельная циркулярная пила меньше вибрирует, что сказывается на качестве работы и на долговечности узлов самого станка. Сам маятник представляет собой закрепленную с одной стороны платформу, на которой установлен двигатель. Второй конец платформы подпружинен. При включении двигателя платформа гасит колебания, и под действием вращения вала электродвигатель натягивает ремень.

Как видно собрать простую настольную циркулярную пилу своими руками относительно просто. Двигатель от стиральной машины и вал от старой болгарки это основные и самые дорогостоящие детали этого станка, все остальное можно сделать из подручных материалов. В результате получается незаменимое устройство, которое в случае необходимости можно доработать под свои потребности добавив необходимые устройства и приспособления.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

1. Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
2. Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
3. Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
4. Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Принцип работы

Основным рабочим органом распиловочной машины по дереву является металлический режущий круг, который производит разделение материала по заранее размеченному дереву или листу.

Для достижения наилучших качественных характеристик обрабатываемых полуфабрикатов на данном оборудовании, применяются два электромотора: первый, который выполняет основную функцию (вращение рабочего диска), а второй – не такой мощный, как вышеописанный.

Его основной функцией является подрезка уже выполненного спила. Такой конструктив позволит «уйти» от заусенцев и произвести распил полуфабрикатов максимально качественно.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок

Если мастер планирует профессионально заниматься обработкой древесины, следует заранее позаботиться об изготовлении стационарного станка. Перед тем как переделать ручную циркулярную пилу в стационарную, стоит создать чертеж агрегата, позволяющий выбрать оптимальную конфигурацию устройства.

Станина

Станина является основой станка. Она должна быть устойчивой и прочной. Целесообразно изготавливать основу из металла.

Лучше всего применять профильные трубы либо толстостенные угольники.

Замена пильных дисков проводится только после того, как станок будет выключен

Столешница

Столешницу тоже стоит изготавливать из металла. С этой целью можно воспользоваться сталью либо сплавами на алюминиевой основе. Столешницу необходимо делать гладкую и стойкую к трению. Она должна быть прочной и не прогибаться под весом 40-50 кг.

В столешнице потребуется сделать паз для выхода диска. Для этого мастер должен выполнить пропил в металлическом листе.

Мотор

В зависимости от того, какой диск будет использоваться, нужно подбирать двигатель для циркулярного станка. В случае применения маленьких дисков, диаметр которых не превышает 170 мм, стоит приобретать электродвигатели с мощностью 0,5 кВт. Для более крупных дисков стоит использовать мотор более 1 кВт.

Передача вращения

Клиноременную передачу можно считать оптимальным для циркулярки приводом. Один шкив будет расположен на моторе, а другой в области приводного вала. Благодаря тому, что прямой связи между ротором двигателя и диском нет, в ситуации, когда начнется проскальзывание ремня, питание агрегата отключится.

Использование фрикционных колес с желобами различного диаметра дает возможность мастеру регулировать обороты агрегата. Вращение от ротора мотора будет передаваться на вал.

Вал нужно установить на подшипники закрытого типа

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке

Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом

Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.
