Травление металла в домашних условиях

Самые популярные способы травления металла

Чтобы создать необычный рисунок на металлической поверхности, не нужно использовать высокотехнологичное оборудования. Травление металла позволяет создать любой рисунок на обрабатываемой поверхности без серьёзных усилий и покупки дорогостоящего оборудования.

Гальваническое травление металла

Считается наиболее безопасной методикой. Гальванический способ травления подразумевает под собой использование электролитических растворов на основе медного, железного, цинкового купороса и нашатыря. При этом не используются едкие кислоты, которые при травлении выделяют вредные испарения.

Для проведения гальванической обработки необходимо подготовить определенный инвентарь:

1. Большая емкость для погружения детали (ванна).
2. Подача постоянного тока в 5 вольт. Удобнее всего использовать для этого блок питания.
3. Отдельный катод. Он должен быть изготовлен из того же металла, что и обрабатываемая деталь.
4. Подвесы из проволоки.
5. Две штанги на которых будут закреплять заготовку с катодом и подавать напряжение.

После подачи тока металл начинает передаваться от заготовки к катоду.

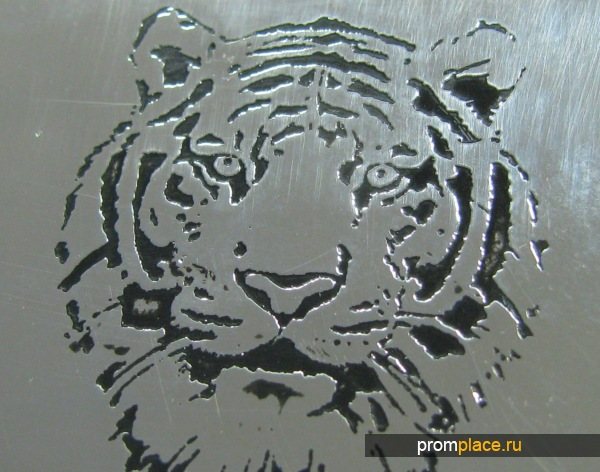

Художественное травление металла

Художественный метод травления металла используется различными умельцами, работающими с металлическими изделиями. С его помощью украшают охотничьи ножи, различное оружие, детали оборудования и многое другое. Помимо использования различных химических жидкостей, можно опробовать применение глянцевой бумаги, скотча или лака.

Химический

Химическое травление изделий из металла подразумевает под собой использование различных кислот. Для создания рисунка не нужно покупать дорогостоящее оборудование или собирать сложные конструкции. Используются серная, соляно-фосфорная или азотная кислота. В растворе серной кислоты можно эффективно травить различные материалы.

При использовании химического способа декоративной обработки металлических изделий необходимо использовать защитные очки и респиратор. Кислоты выделяют едкие пары, которые могут навредить организму человека.

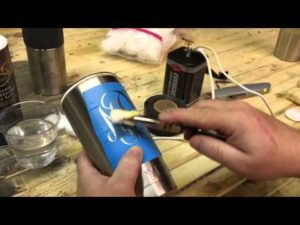

Электрохимический

В этом способе обработки металла применяют раствор электролита. В процессе травления через него пропускают ток. Таким образом работа проходит быстрее чем при химической обработке, не выделяется вредных испарений.

Ионно-плазменный

Для этого способа не используются кислоты и другие химические составы. Металл обрабатывается с помощью ионизированной плазмы, которая подаётся на него отдельными пучками.

Травление изделия из металла

Способы травления металла могут отличаться в зависимости от обрабатываемого материала. Например, цветные металлы или сталь и железо обрабатываются по-разному.

Проведение работ в домашних условиях

Травление на металле в домашних условиях считается популярным среди мастеров-самодельщиков. Своими руками можно создать любой рисунок и перенести его на металлическую поверхность.

Подготовка поверхности металла

Основную обработку поверхности можно начинать только после подготовки заготовки:

1. С поверхности металла удаляются посторонние вкрапления, ржавчина, окалины, грязь.
2. Металлическое изделие протирается ветошью и обезжиривается с помощью растворителя.

Последним этапом обработки является полировка. Если довести поверхность до зеркального состояние не получается нужно почистить её наждачной бумагой в одном направлении.

Получение цветного рисунка

Чтобы нанести рисунок на поверхность изделия в домашних условиях, можно воспользоваться одним из трёх проверенных способов.

Нанесение рисунка

Для нанесения рисунка на металл можно использовать массу различных способов, работающих по одному и тому же механизму: участки, не подвергающиеся травлению, защищаются от воздействия агрессивной среды или электролита.

Способ №1

Самым доступным способом считается нанесение на защищаемые участки обычного лака для ногтей. Однако, он обладает рядом существенных недостатков:

• Вязкость лака не позволяет сделать линии достаточно тонкими для получения узоров высокой сложности;
• Необходимы хорошие способности в изобразительном искусстве;
• Исправление неточных линий затруднительно.

Способ №2

Для начала необходимо нанести защитный слой на всю поверхность изделия. Для этого можно использовать грунтовки ГФ-021, ХВ-062 или битумный лак, доступные в магазинах автозапчастей и хозтоваров. После полного высыхания покрытия при помощи гелевой ручки или тонкого маркера можно нанести контуры будущего изображения. Для этой задачи можно привлечь опытного художника.

Далее из медной (можно латунной) проволоки или прутка, диаметр которых выбирается исходя из удобства удержания в руке, необходимо сделать иглу с заострённым концом и процарапать грунтовку по линиям изображения до металла. Более твердый материал иглы может повредить полировку поверхности изделия.

Уже на этом этапе можно оценить рельефность будущего орнамента. Для получения участков с разной глубиной травления металла, например, контуров и полутеней, этот процесс можно проводить в два и более цикла.

Важно! В процессе грунтовка не должна откалываться. Перед нанесением рисунка стоит поэкспериментировать и убедиться в том, что она пригодна для работы

Способ №3

Понадобится лазерный принтер, глянцевая бумага, программа для обработки изображений и утюг. Выбранную картинку необходимо отформатировать (подогнать под размер, сделать зеркальной) и распечатать. Самый доступный источник глянцевой бумаги – женские журналы.

Распечатанное изображение прикладывается к поверхности, накрывается сверху обычным альбомным листом (для защиты утюга) и проглаживается. После остывания бумага смывается под струёй воды, а слой тонера остается на поверхности металла.

Таким способом часто пользуются для травления печатных плат. Основной его недостаток – рисунок наносится только на прямолинейную поверхность.

Важно! Глянец под водой плохо виден. После высыхания необходимо убедиться в том, что он не остался на изделии

Необходимо позаботиться о защите всех поверхностей изделия. Для этого можно использовать различные вещества. Закрыть тыльную поверхность можно обычным пластилином: он является хорошим диэлектриком.

Травление стали

Кроме художественного травления металла, позволяющего получать изысканные изображения на стальных поверхностях, травление стали используют и для удаления окалины и оксидных пленок. При этом следует особо тщательно соблюдать требования технологического процесса во всем, что связано с концентрацией протравочных растворов и времени выдержки детали в протраве или в электролитной ванне. Перетравливание в ходе такой операции крайне нежелательно.

При травлении стали применяют как жидкий, так и электрохимический метод. Протраву готовят на основе сильнодействующих кислот, таких, как соляная или серная

Особое внимание следует уделить тщательному обезжириванию поверхности. Пропущенное масляное или жировое пятно может привести заготовку в негодность

Для защиты частей заготовки, не подлежащих травлению, использую лаки, составляемые на основе канифоли, скипидара, гудрона.

Эти компоненты легко воспламеняемы, поэтому во время работы с лаком следует сбыть особо внимательным и осторожным. По окончании травления непротравленные участки заготовки очищают от защитного лака растворителем.

Большой популярностью среди домашних мастеров — травильщиков пользуется азотная кислота. Ее применяют как единственную основу для протравы, так и в смеси с виннокаменной или соляной

Раствор для травления металла на основе смеси азотной и соляной кислоты обладает очень высокой химической активностью, и обращаться с ним следует крайне осторожно

Азотная кислота

Для обработки твердых и специальных сортов стали используют смеси азотной и уксусной кислоты. Обработку проводят в два этапа. Сначала готовят специальную предварительную протраву — глифоген, представляющий собой смесь воды, азотной кислоты и этилового спирта. В ней деталь выдерживают в течение нескольких минут. Далее заготовку промывают раствором винного спирта в дистиллированной воде и тщательно высушивают. После этого проводят основное протравливание.

Исходя их атомного веса и определяемых им физико-химических свойств вещества, для каждого металла и сплава подбирают свою, наилучшим образом воздействующую именно на него, протраву.

Травление медных сплавов

Как чистая медь, так и медные сплавы протравливают с применением серной, соляной, фосфорной, азотной кислоты. Для повышения скорости реакции в растворы добавляют соединения хрома или азота. На первой стадии травления с заготовки удаляют окалину и оксидную пленку, далее переходят собственно к травлению металла

При травлении меди в домашних условиях следует соблюдать осторожность

Алюминий и сплавы на его основе выделяются среди других металлов тем, что для их травления применяют не кислотные, а щелочные растворы. Для молибдена также применяют щелочные растворы на основе едкого натра и перекиси водорода.

Титан стоит еще большим особняком — на первом этапе предварительного протравливания применяют щелочь, а на основном — уже кислоту. Для титана применяю самые сильные кислоты — плавиковую и концентрированные серную и азотную. Титановые заготовки протравливают с целью снятия поверхностного слоя окислов непосредственно перед тем, как нанести гальваническое покрытие.

Заготовка для печатной платы представляет собой лист текстолита, с одной или с двух сторон покрытый слоем медной фольги. Целью травления печатных плат является создание проводящих дорожек из медной фольги в точном соответствии с чертежом. Дорожки покрывают защитным лаком, остальную часть фольги удаляют травлением.

В домашних условиях применяет несколько способов:

1. Хлорным железом. Реагент приобретают в магазине химических товаров или делают самостоятельно. В соляной кислоте следует растворить железные опилки. Перед использованием раствор следует выдержать до полного растворения железа и тщательно перемешать.
2. Азотной кислотой.
3. Водным раствором серной кислоты, смешанной с таблетированной перекисью водорода.
4. Медным купоросом с добавлением горячей воды и хлорида натрия. Этот вариант самый безопасный, но и самый продолжительный. На протяжении всего процесса температуру протравы следует поддерживать не менее 40оС, иначе протравливание растянется на многие часы.
5. Электролитическим методом. Следует взять диэлектрическую емкость (хорошо подходят кюветы для проявки фотографий), наполнить ее раствором поваренной соли, поместить туда плату и кусок медной фольги, которая будет служить катодом.

По окончании протравливания жидким методом плату следует тщательно промыть раствором соды, чтобы погасить остатки кислоты.

Травители

Травление углеродистых сталей осуществляется в 8-20% растворе серной или 10-20% соляной кислоты. С обязательным добавлением ингибиторов коррозии (КС, ЧМ, УНИКОЛ) для устранения хрупкости материала и уменьшения возможности перетравливания.

Изделия из нержавеющей или жаропрочной стали обрабатываются с применением раствора, состоящего из: 12% соляной, 12% серной, 1% азотной кислоты. Если требуется, обработку делают в несколько ступеней. Первая – в 20% соляной кислоте разрыхляется окалина. Второй этап – это погружение в 20-40% раствор азотной кислоты для полного удаления поверхностных загрязнений.

Толстый слой окалины, который образуется на нержавеющей стали, при её производстве удаляют 75-85% расплавом едкого натра с 20-25% азотнокислого натрия. После чего в 15-20% азотной кислоте производится полное удаление окислов.

Обработку алюминия и сплавов на его основе используют снятия тугоплавкой оксидной плёнки с поверхности заготовки. Для этого применяются щелочные или кислотные растворы. Обычно используют 10-20 % щёлочь, при температуре 50-80 ºС, процедура травления занимает менее 2 минут. Добавка в щелочь хлористого и фтористого натрия делает этот процесс более равномерным.

Очистка титана и его сплавов, проводимая после термической обработки, выполняется в несколько этапов. На первой стадии в концентрированном едком натре разрыхляют окалину. Затем удаляют окалину в растворе из серной, азотной или фтористоводородной кислоты. Для удаления оставшегося травильного шлама используют соляную или азотную кислоту с добавкой небольшого количества фтористоводородной кислоты.

При обработке меди и ее сплавов используют травители из перекиси водорода, хромовой кислоты и следующих солей:

• хлорида меди;
• хлорида железа;
• персульфата аммония.

Этот информационный материал подробно описывает применяемый на металлургических предприятиях процесс травления. Способ позволяет быстро очищать поверхность металла от окислов, окалины, ржавчины и других загрязнений. Благодаря травлению можно наносить на металл различные рисунки, создавать сложные микросхемы и делать микроскопические каналы нужной формы.

Рейтинг: /5 —
голосов

Травление металла в домашних условиях

Решил поделиться с вами довольно простым способом травления металла в домашних условиях на примере клинка. Итак, нам понадобится:

• собственно, сама железяка (в моем случае, откованный клинок для ножа).
• Маркер или карандаш.
• лак для ногтей (можно порыться в сумочке жены или купить в супермаркете самый дешевый).
• растворитель.
• медный купорос (100-200 грамм).
• наждачная бумага (80, 400, 1200 грид).

Для начала берем клинок, хорошенько проходимся по нему наждачной бумагой и растворителем.

После этого, набросаем на него эскиз предполагаемого рисунка маркером.

Лаком для ногтей аккуратно закрашиваем свой эскиз. Если лак выступает за пределы эскиза – ничего страшного, все это можно легко протравить в дальнейших операциях.

Прошу обратить внимание: Лак образует плёнку, которая защищает металл от травления. Поверхность под лаком травиться не будет

Поверхность под лаком травиться не будет.

Кроме самого рисунка, стоит защитить торцы изделия, а в моем случае еще и РК клинка.

Даем лаку подсохнуть некоторое время, затем начинаем корректировать рисунок и исправлять косяки. Для корректировки можно использовать шило или обычную иголку. Убираем лишние ляпы и правим линии, чтобы они выглядели более плавными.

Теперь начинается химия процесса: Для травления нам нужен раствор медного купороса и соли.

Я использовал на литр воды 100гр. соли и столько же купороса.

Воду для раствора лучше брать горячую(только что скипевшую), чтобы сократить время реакции.

Опускаем наше изделие в раствор, ждем. Предположительное время травления 25-40 минут. Все зависит от того, какая глубина травления вас устроит. Чтобы ускорить реакцию можно увеличить концентрацию купороса.

Во время процесса на клинке образуется рыжий налет, который мешает дальнейшему протеканию реакции травления, поэтому периодически необходимо доставать клинок и промывать его под теплой струй воды. Никаких щеток и металлических губок, в противном случае, вы сорвете лак с изделия. Проверить, достаточно ли глубоко мы протравили можно на ощупь. Раствор сам по себе безвреден, как и налет, так что проверяйте смело. (Единственная опасность – можете испачкать руки)

Здесь, стоит отметить еще один момент: следите, чтобы ваша железка не протравилась слишком глубоко, иначе, раствор начнет съедать не только незащищенную поверхность, но и вгрызаться сбоку под лак, если только вам не нужен эффект искусственного старения.

Как только мы решили, что металл достаточно глубоко протравлен, достаем поделку из раствора, хорошо промываем под напором воды, протираем растворителем, шкурим и полируем наждачкой по возрастающей, начиная с 80 грид, заканчивая 1200 грид. Если под рукой есть бор-машинка, неплохо бы шлифануть ею неровности рисунка.

В конце можно пройтись войлоком, если считаете нужным.

Осталось только сделать рукоять и отполировать клинок до зеркала. К сожалению, изображения готового клинка с ножнами у меня нет, т.к. эти фотографии делались давно и для других целей, а для мастер-класса я решил использовать только сейчас.

Спасибо за внимание. Надеюсь, кому-нибудь оказался полезным

Способы химического травления металла

Также существуют его виды, предусматривающие дополнительную активацию травящих веществ с помощью физических факторов. Это травление металла электрохимическое (или гальваническое) под действием электрического поля или ионно-плазменное посредством ионизации частиц реагентов. Если слово «травление» употреблено без указания его вида, то речь идет о химическом травлении в водном электролите. Его еще называют «жидким», в отличие от «сухого» ионно-плазменного.

При травлении металла кислотой, как правило, серной либо соляной, в ее раствор погружают заготовку. В кислотную реакцию при этом вступают как окислы, существующие на поверхности детали, так и металл основной. От увеличения содержания кислот операции растворения ускоряются одновременно для окислов и основного металла. На скорость процесса травления металла, помимо концентрации кислоты, влияют также его температурный режим, а также химический состав окислов. Наиболее оптимальное сочетание этих факторов позволяет вести травление так, чтобы при максимально скором растворении окислов оно как можно меньше затрагивало основной металл. Помимо этого в художественном травлении, когда необходимо сохранить нетронутой часть поверхности изделия, она покрывается особым защитным слоем.

Для очистки железа от поверхностных оксидов оптимален раствор 10% соляной кислоты с температурой в 40 єС (для использования кислоты серной – 60 єС). С увеличением этой температуры возрастает и скорость процесса. Получаемые в ходе травления металла соли также способны влиять на скорость процесса. Одни из них, например FеСl2, увеличивают ее, а другие, такие как FeSO4, уменьшают.

Травление металла хлорным железом осложняется получением водорода в ходе реакций железа и кислот. Он взаимодействует с верхним слоем металла, образуя в нем «травильные пузырьки» и делая изделие более хрупким. С целью предотвращения такого эффекта в ванну с травильным раствором добавляются особые добавки, замедляющие реакции. Они, создавая специальную оболочку, защищают металл от негативного воздействия водорода.

Баки из бетона или дерева, покрытые внутри кислотоупорными материалами, служат основным оборудованием для травления металла. Для удобства погружения небольших заготовок в ванны с травильным раствором используют особые лотки с корзинами. Когда необходима очистка не всей поверхности, а только ее части, например, паяного шва, то для нанесения травильных растворов на его поверхность применяют кисточку. Затем деталь аккуратно промывают водой. Травильные пасты необходимы для очищения частей металла, покрытых ржавчиной. Участок, пораженный ржавчиной, в два приема покрывают разными слоями паст с последующим промыванием.

Для обработки поверхности детали из меди или ее сплава применяется травление металла кислотами азотной, соляной либо серной. Алюминиевые детали следует травить щелочными растворами. Никель со сплавами подлежат очистке растворами серной кислоты с добавлением хромового ангидрида. Мельхиоровые детали очищают также раствором серной кислоты, добавляя в него хромпик. При этом их нужно промывать после процедуры травления теплой водой, растворив в ней немного винного камня. В виде потравы железных либо стальных изделий пользуются растворами нашатыря либо железным купоросом, бронзовые и латунные детали требуют травления металла медным купоросом, а цинковые изделия – цинковым купоросом, а также раствором окиси хлористого цинка.

Виды травления

Основные разновидности применяемой в промышленности обработки металлов:

• электролитическое – бывает катодное и анодное;
• химическое;
• плазменное.

Электролитическое травление

Электролитическая или гальваническая обработка металла применяется для быстрой очистки деталей, нанесения гравировок и получения пазов. Металлические детали погружают в кислотный или солевой электролит. Деталь становится катодом – отрицательным электродом или анодом – положительным электродом. Поэтому классифицируют два типа электролитического травления – катодное и анодное.

1. Катодное травление. Метод применяется для снятия окалины с поверхности изделий из углеродистых сталей после горячей прокатки или проведения закалки в масле. При катодном травлении материалом для анода служит свинец, электролитом является раствор соляной, серной кислоты или соли щелочного металла. В процессе электролиза на катоде активно выделяется газообразный водород, который взаимодействует с железом, и отрывает окалину. Металлическая поверхность при катодном методе активно насыщается водородом, что повышает хрупкость заготовки. Поэтому для тонкостенных изделий катодный способ не применяют.
2. Анодная электрохимическая очистка. Это самый распространённый в машиностроении способ. Процесс заключается в механическом отрывании на аноде оксидной плёнки кислородом и смешивании с электролитом металлических молекул. Электролит представляет собой раствор кислот или солей обрабатываемого металла. В качестве катода применяют свинец, медь и другие металлы. При анодной обработке поверхность изделий становится чистой, с небольшой шероховатостью, а металл растворяется в электролите. При этом способе существует риск уменьшения толщины заготовки и перетравливания.

Химическое травление

Метод химической обработки используют для очистки поверхности детали от оксидной плёнки, окалины и ржавчины для заготовок из следующих материалов:

• чёрных металлов;
• нержавеющих и жаропрочных сталей;
• титана и его сплавов;
• алюминия.

Для травления применяют серную, соляную или азотную кислоту. Заготовку погружают в кислотный или щелочной раствор, расплав соли и выдерживают на протяжении нужного временного интервала. Необходимое время для очистки может составлять от 1 до 120 минут.

Процесс очистки происходит за счёт выделения водорода при взаимодействии кислоты с металлом. Молекулы кислоты проникают через поры и трещины под оксидную плёнку. Там они взаимодействуют с металлической поверхностью, выделяется водород. Выделяющийся газ отрывает оксидную плёнку и очищает деталь.

Одновременно с оксидами в кислоте растворяется обрабатываемый металл. Чтобы предотвратить этот процесс используются ингибиторы коррозии.

Плазменное травление

При ионно-плазменном способе очистка и снятие поверхностного слоя происходит путём бомбардировки детали ионами инертных газов, которые не вступают в химическую реакцию с молекулами обрабатываемого материала. Позволяет делать высокоточные насечки, пазы с точностью до 10 нм. Технология применяется в микроэлектронике.

Плазмохимический метод предусматривает возбуждение плазмы в химически активной среде, что вызывает образование ионов и радикалов. Активные частицы, попадая на металлическую поверхность, вызывают химическую реакцию. При этом образуются лёгкие соединения, которые удаляются из окружающей воздушной среды вакуумными насосами.

Метод основывается на химических реакциях, возникающих при использовании химически активных газов, таких как кислород, обладающих большой реакционной способностью. Эти газы активно взаимодействуют в плазме газового разряда. В отличие от плазменной обработки в инертных газах при этом способе очистки активный газ вступает в реакцию только с определёнными молекулами.

Недостатком этого метода является боковое расширение пазов.

Получение цветного рисунка

Для придания полученному узору, рисунку или надписи дополнительного декоративного эффекта предлагаем воспользоваться несложным способом, доступным каждому. Для этого на обработанный участок нанесите небольшое количество любой нитроэмали, добившись полного заполнения углубления. Этот лакокрасочный материал достаточно быстро сохнет, поэтому к дальнейшей работе можно возвратиться уже по истечении часа. Убедившись, что эмаль полностью высохла, удалите лишний материал, попавший на поверхность протравленного изделия с помощью мелкой наждачной бумаги. Применение растворителя в данном случае может испортить всю работу, так как он размазывает краску по поверхности, полностью не удаляя ее, и может придать узору некрасивую матовость.

Окончательно придать окрашенному протравленному рисунку выразительность позволит механическое полирование готового изделия на войлочном круге с пастой ГОИ.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации – нам интересно ваше мнение

Комментарии15 комментариев

Достаточно интересно, и вроде не сложно. Всё это можно сделать и самой, все материалы доступны. Я только одно не поняла, таким способом можно только металл травить, или серебро тоже? У меня есть кучка лома серебра, хочу попробовать браслет сделать, и если серебро тоже травится таким же способом, то было бы замечательно.

Для травления серебра простой солью не обойтись, потребуется соль азотной кислоты: NaNO3, KNO3

какая пропорция при травлении медным купоросом?

Для того, чтобы процесс шел быстрее, нужно получить насыщенный раствор — это значит требуется добавлять медный купорос, размешивая и наблюдая наличие остатка на дне. Добавлять реактив, пока он полностью растворяется. Как только настал момент, что вы не можете размешать осадок, значит раствор «насытился».

Вот такой вопрос, NaNO3 это что натриевая селитра, если да то как её использовать? Хочю вытравить на серебряной ложке.

Да, совершенно верно, так же можно взять нитрат аммония.

Берете ложку, закрываете всю поверхность защитным составом, за исключением мест под травление. Так же оставляете место для контакта с положительным полюсом источника. Ложку погружаете в раствор вместе с металлической полоской, подсоединенной к отрицательному контакту источника.

Только что попробовал, немного изменив технологию. Так, я использовал вместо лака лазерно-утюжную технологию (так радиолюбители делают печатные платы). Заготовку в раствор не помещал, но макал в раствор ватный тампон, подключенным к зарядному устройству для автоаккумуляторов. В итоге — красивый рисунок за 5 минут. Толщина травления порядка 0,2-0,3 мм. Единственный минус — раствор все-таки просочился под тонер и оставил небольшие раковины. Последующая обработка резинокордовым кругом и полировка позволила несколько нивелировать эту досадную неприятность, но не до конца. Полагаю, если бы я не тер ватой поверхность, а все-таки поместил заготовку в раствор все бы вышло замечательно. Но заготовка большая, поэтому такой возможности не было. Лучше наносить трафарет фоторезистивными пленками или лаком.

Для крупных предметов, например, декоративных мечей, кинжалов, копей и т.д., в качестве емкости можно использовать канализационные ПВХ трубы с заглушкой на одном конце. Лучше всего — фиксировать полученную емкость в вертикальном положении, хотя, при надобности, трубу можно разрезать вдоль и придумать заглушку на второй конец. Для травления подобных изделий лучше всего использовать сварочный инвертор, выставляя на 20-40 ампер. При большей силе тока раствор слишком быстро выкипает. Узор наносится по принципу способа с лаком для ногтей, только вместо оного используется акриловая краска.

Приготовление электролита

Убедившись, что весь необходимый лак удален, приступаем к подготовке рабочего раствора. Защитный слой за это время успеет полностью просохнуть. В качестве вещества, в котором и осуществляется травление стальных изделий, чаще всего в домашних условиях используют раствор поваренной соли. Для его приготовления необходимо растворить в чистой воде кристаллы в соотношении на 0,5 литра жидкости две столовых ложки соли.

Вместо хлорида натрия можно применять и другое вполне доступное химическое вещество, имеющее название медный купорос. Его не сложно приобрести в любом хозяйственном или садовом магазине.

Для чего применяют травление

Травление как способ обработки металла позволяет мастеру выполнять технические действия. Однако, если говорить про травление в домашних условиях, то чаще всего его используют для создания орнаментов и декоративных узоров на клинках и других металлических изделиях.

Сегодня многие люди занимаются производством всевозможного холодного оружия и инструмента в домашних условиях. При этом, подобные авторские вещи украшаются орнаментом. Травление ножа, топора позволяет мастеру быстро создать своеобразное декоративное украшение лезвия.

Начиная работы, травильщик первым делом подготавливает эскиз будущего орнамента или рисунка. Сегодня это можно легко сделать с помощью специальных программ, которые позволяют создавать изображения. Если узор планируется нанести на обе стороны клинка, то тогда распечатывают два эскиза. После того как изображение подготовлено, оно переносится на лезвие с помощью ручки, а в дальнейшем процарапывается с помощью скрабера.

При этом еще до нанесения рисунка, металлическую поверхность нужно хорошо вычистить, освободить от ржавчины. Дальше железо в местах нанесения узора обрабатывается специальным составом и обезжиривается. Также следует позаботиться о торцах будущего ножа, защитив их от последствий воздействия соленого раствора или кислоты.

Травление можно производить двумя разными способами. Первый предполагает полное погружение металла в емкость с электролизом. Второй вариант это точечное нанесение кислотного состава на конкретные участки поверхности с помощью ватного тампона. В обычных условиях изделие погружается в раствор на десять, пятнадцать минут. Однако, этот параметр сильно зависит от типа выбранного электролиза.

После того как травление окончено, лезвие промывают водой и проверяют полученный результат. Если все получилось как надо, тогда остается произвести шлифовку ножа, удалив, таким образом, остатки коррозии, придав ему соответствующий вид.

Метод позволяет создавать по-настоящему замечательные и красивые изделия.

Какое оборудование необходимо для успешного травления в домашних условиях

Травление металла в домашних условиях это достаточно простая процедура, которая не требует от человека особых навыков. Но для того чтобы произвести успешное травление нужно подготовить некоторые предметы и оборудование.

• Емкость из стекла или пластика. Только такие материалы могут выдержать химическую реакцию, которая сопровождает процедуру , а также способны противостоять кислотной среде.
• Соль поваренная. Это вещество чаще всего используется для создания электролиза.
• Медная пластина. Они играет роль клеммы, которая распространяет ток внутри емкости.
• Источник энергии. В качестве него может использоваться зарядка для телефона.
• Провода для соединения клемм и зарядного устройства.

Травление с помощью зарядного устройства от телефона, как показывает практика, позволяет эффективно обрабатывать даже поверхности, сделанные из стали высокой стойкости.

Итог переноса рисунка на металл

Результатом доволен, качество отличное. Сделать теперь подарочный нож не составит труда, к примеру.

Послесловие

Травление можно проводить и без электричества, используя другой химический раствор. Так же травление можно проводить без всяких пластилиновых барьеров, намочив просто ватную палочку солевым раствором и приложив к ней электрод, напрямую воздействовать на металл. Но я не люблю такой способ, так как контакт осуществляется на прямую, что может стереть мелкие детали чернил. Посмотрите видео процесса — Если у вас не получилось сделать все с первого раза – не переживайте. Пробуйте ещё, это не сложно. Делюсь личным опытом в этом несложном как оказалось деле. Т.к. занимаюсь радиолюбительством, то частенько делаю печатные платы техникой ЛУТ (Лазерно-утюжная технология). Недавно мне был задан вопрос товарищем байкером: можно ли травить сталь чтобы делать разные фуськи и как именно это делать. Порыв инет я убедился в том что раствор хлорного железа в воде жрет не только медь на текстолите но и практически любое железо. В чем я смог убедиться когда оно мне пролилось на балконный лист оцинковки и уже на следующий день я наблюдал там приличные дыры… Короче я подумал а пуркуа бы и не па… Итак нам надо: Хлорное железо 200г (70руб) Вода 0,5 литра (из под крана) Принтер ЛАЗЕРНЫЙ черно-белый. Лист бумаги с текстом и наименьшим количеством картинок из журнала «Популярная механика» или «Железо». Из журналов «Лиза» и прочих бумагу принтер жует почему-то… Утюг. Комп с вордом или любым графическим редактором кому что нра. Я делал в ворде, там рисунок проще всего растянуть как угодно. Образец рисунка — взял на сайтах татуировок. Технология. Выбираем рисунок растягиваем как нравится. Берем нож или железку, зачищаем шкуркой нулевкой. Печатаем рисунок на участок с текстом подготовленного листа. Прикладываем на нож и гладим горячим утюгом пока не пристанет и тонер слегка не проступит через бумагу. Если надо то делаем то же и на второй стороне ножа. Суем нож под воду (в тазик или ковш)минут на 5-10. Пальцем начинаем тереть по бумаге. Бумага скатывается, а тонер остается на металле. Если тонер слез, то заново шкурим и по новой делаем рисунки и гладим утюгом сильнее и дольше. После этого защищаем остальную поверхность ножа где не будет травления либо покрасив краской, НЦ-лаком, битумным лаком. Я, в безмерной лени своей и вовсе обернул скотчем… Значит так

ВАЖНО. Если хотите что бы травление было качественным, то придется пройтись по рисунку сверху либо маркером с краской

Т.е. чем либо его «усилить», т.к. тонер прилипает с мааленькими дырочками и будут подтравы. То же касается и мелких огрехов при переводе рисунка. Суем предмет с рисунком в раствор 200г хлорного железа в 500мл воды. (Растворяйте не все сразу а частями — греется). Периодически достаем и под струей воды проходим малярной кисточкой. Через пару часов получаем заметное травление на 0,3-0,5мм. Потом все затираем шкуркой и полируем или не полируем… В зависимости от ленивости

Образец получившегося снизу.Как я говорил — получились подтравы, но орнаменту это придало так сказать… старину что ли…

Получилось конечно так себе но для первого раза не плохо P.S/ Любое травление и надписи делает нож менее прочным и ломается он обычно как раз по линии травления. Всем успехов. 73!
